YAMAHA WR 250F 2006 Betriebsanleitungen (in German)

INSP
ADJ

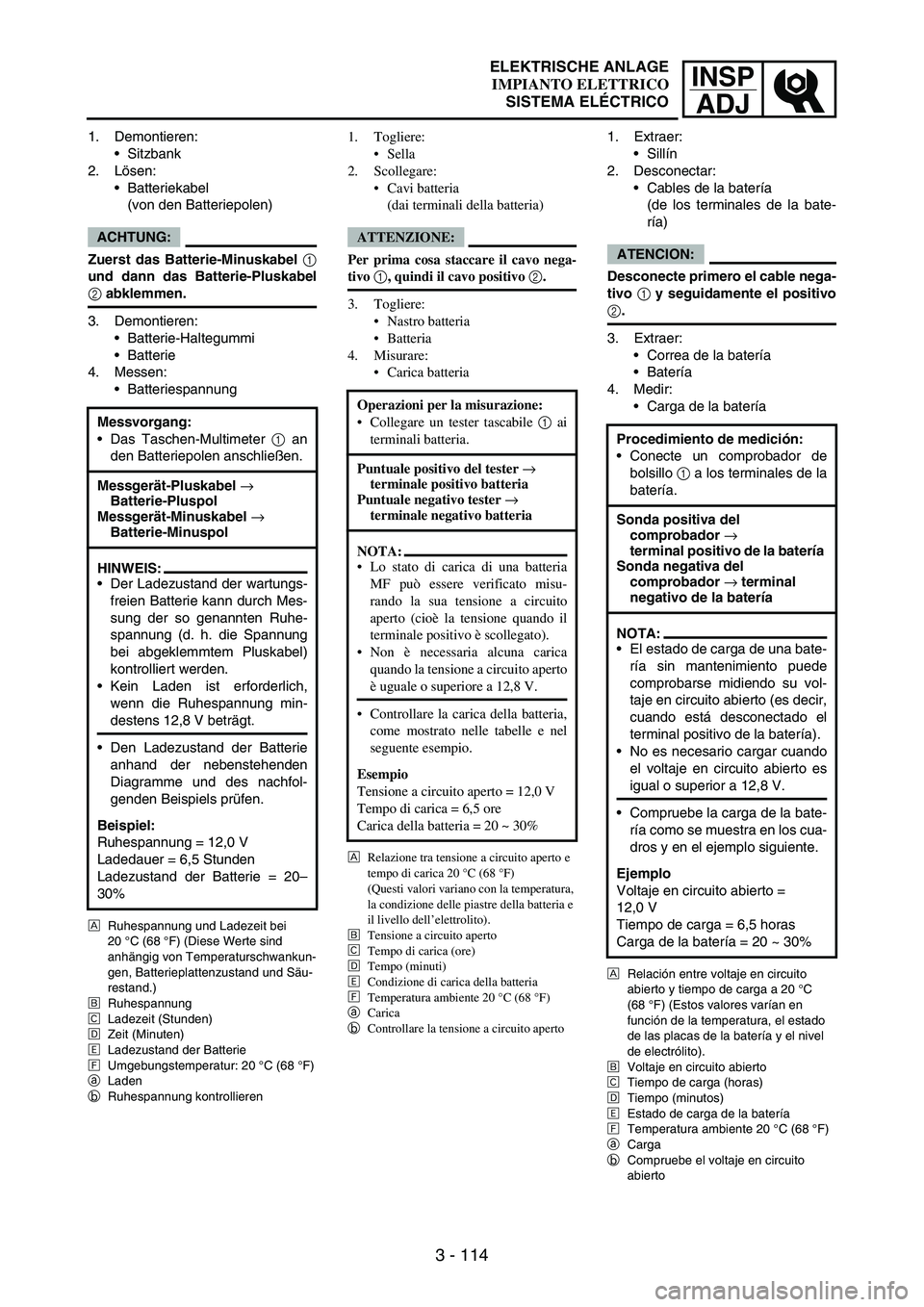

3 - 114
1. Demontieren:
Sitzbank
2. Lösen:
Batteriekabel
(von den Batteriepolen)
ACHTUNG:
Zuerst das Batterie-Minuskabel 1
und dann das Batterie-Pluskabel
2 abklemmen.
3. Demontieren:
Batterie-Haltegummi
Batterie
4. Messen:
Batteriespannung
ÈRuhespannung und Ladezeit bei
20°C (68 °F) (Diese Werte sind
anhängig von Temperaturschwankun-
gen, Batterieplattenzustand und Säu-
restand.)
ÉRuhespannung
ÊLadezeit (Stunden)
ËZeit (Minuten)
ÌLadezustand der Batterie
ÍUmgebungstemperatur: 20 °C (68 °F)
aLaden
bRuhespannung kontrollieren
Messvorgang:
Das Taschen-Multimeter
1 an
den Batteriepolen anschließen.
Messgerät-Pluskabel →
Batterie-Pluspol
Messgerät-Minuskabel →
Batterie-Minuspol
HINWEIS:
Der Ladezustand der wartungs-
freien Batterie kann durch Mes-
sung der so genannten Ruhe-
spannung (d. h. die Spannung
bei abgeklemmtem Pluskabel)
kontrolliert werden.
Kein Laden ist erforderlich,
wenn die Ruhespannung min-
destens 12,8 V beträgt.
Den Ladezustand der Batterie
anhand der nebenstehenden
Diagramme und des nachfol-
genden Beispiels prüfen.
Beispiel:
Ruhespannung = 12,0 V
Ladedauer = 6,5 Stunden
Ladezustand der Batterie = 20–
30%
1. Togliere:
Sella
2. Scollegare:
Cavi batteria
(dai terminali della batteria)
ATTENZIONE:
Per prima cosa staccare il cavo nega-
tivo 1, quindi il cavo positivo 2.
3. Togliere:
Nastro batteria
Batteria
4. Misurare:
Carica batteria
È
Relazione tra tensione a circuito aperto e
tempo di carica 20 °C (68 °F)
(Questi valori variano con la temperatura,
la condizione delle piastre della batteria e
il livello dell’elettrolito).
É
Tensione a circuito aperto
Ê
Tempo di carica (ore)
Ë
Tempo (minuti)
Ì
Condizione di carica della batteria
Í
Temperatura ambiente 20 °C (68 °F)
a
Carica
b
Controllare la tensione a circuito aperto
Operazioni per la misurazione:
Collegare un tester tascabile 1 ai
terminali batteria.
Puntuale positivo del tester →
terminale positivo batteria
Puntuale negativo tester →
terminale negativo batteria
NOTA:
Lo stato di carica di una batteria
MF può essere verificato misu-
rando la sua tensione a circuito
aperto (cioè la tensione quando il
terminale positivo è scollegato).
Non è necessaria alcuna carica
quando la tensione a circuito aperto
è uguale o superiore a 12,8 V.
Controllare la carica della batteria,
come mostrato nelle tabelle e nel
seguente esempio.
Esempio
Tensione a circuito aperto = 12,0 V
Tempo di carica = 6,5 ore
Carica della batteria = 20 ~ 30%
1. Extraer:
Sillín
2. Desconectar:
Cables de la batería
(de los terminales de la bate-
ría)
ATENCION:
Desconecte primero el cable nega-
tivo 1 y seguidamente el positivo
2.
3. Extraer:
Correa de la batería
Batería
4. Medir:
Carga de la batería
ÈRelación entre voltaje en circuito
abierto y tiempo de carga a 20 °C
(68°F) (Estos valores varían en
función de la temperatura, el estado
de las placas de la batería y el nivel
de electrólito).
ÉVoltaje en circuito abierto
ÊTiempo de carga (horas)
ËTiempo (minutos)
ÌEstado de carga de la batería
ÍTemperatura ambiente 20 °C (68 °F)
aCarga
bCompruebe el voltaje en circuito
abierto
Procedimiento de medición:
Conecte un comprobador de
bolsillo
1 a los terminales de la
batería.
Sonda positiva del
comprobador →
terminal positivo de la batería
Sonda negativa del
comprobador → terminal
negativo de la batería
NOTA:
El estado de carga de una bate-
ría sin mantenimiento puede
comprobarse midiendo su vol-
taje en circuito abierto (es decir,
cuando está desconectado el
terminal positivo de la batería).
No es necesario cargar cuando
el voltaje en circuito abierto es
igual o superior a 12,8 V.
Compruebe la carga de la bate-
ría como se muestra en los cua-
dros y en el ejemplo siguiente.
Ejemplo
Voltaje en circuito abierto =
12,0 V
Tiempo de carga = 6,5 horas
Carga de la batería = 20 ~ 30%
ELEKTRISCHE ANLAGE
IMPIANTO ELETTRICO
SISTEMA ELÉCTRICO

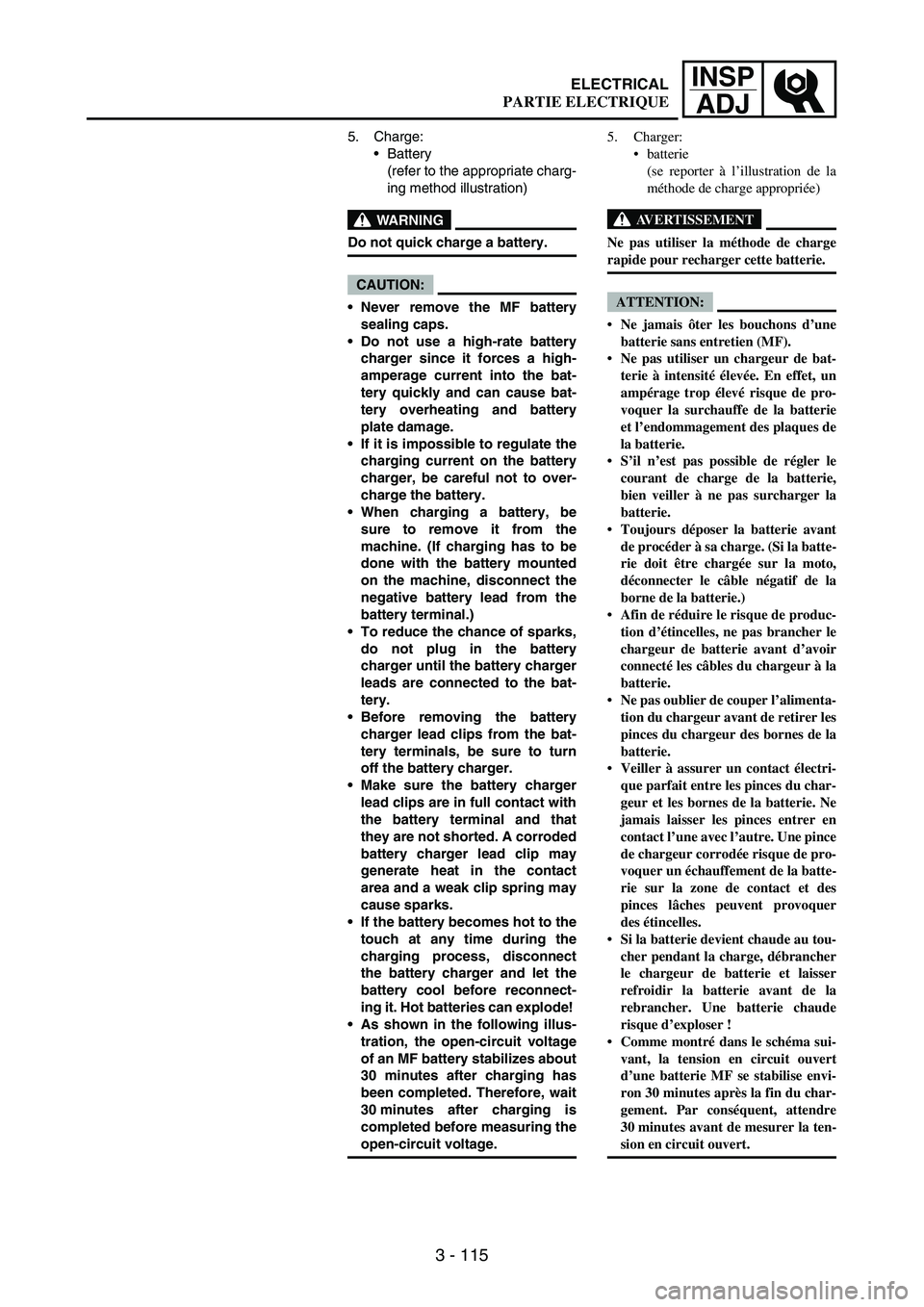

3 - 115
INSP
ADJ
5. Charge:
Battery
(refer to the appropriate charg-
ing method illustration)
WARNING
Do not quick charge a battery.
CAUTION:
Never remove the MF battery
sealing caps.
Do not use a high-rate battery
charger since it forces a high-
amperage current into the bat-
tery quickly and can cause bat-
tery overheating and battery
plate damage.
If it is impossible to regulate the
charging current on the battery
charger, be careful not to over-
charge the battery.
When charging a battery, be
sure to remove it from the
machine. (If charging has to be
done with the battery mounted
on the machine, disconnect the
negative battery lead from the
battery terminal.)
To reduce the chance of sparks,
do not plug in the battery
charger until the battery charger
leads are connected to the bat-
tery.
Before removing the battery
charger lead clips from the bat-
tery terminals, be sure to turn
off the battery charger.
Make sure the battery charger
lead clips are in full contact with
the battery terminal and that
they are not shorted. A corroded
battery charger lead clip may
generate heat in the contact
area and a weak clip spring may
cause sparks.
If the battery becomes hot to the
touch at any time during the
charging process, disconnect
the battery charger and let the
battery cool before reconnect-
ing it. Hot batteries can explode!
As shown in the following illus-
tration, the open-circuit voltage
of an MF battery stabilizes about
30 minutes after charging has
been completed. Therefore, wait
30 minutes after charging is
completed before measuring the
open-circuit voltage. 5. Charger:
batterie
(se reporter à l’illustration de la
méthode de charge appropriée)
AVERTISSEMENT
Ne pas utiliser la méthode de charge
rapide pour recharger cette batterie.
ATTENTION:
Ne jamais ôter les bouchons d’une
batterie sans entretien (MF).
Ne pas utiliser un chargeur de bat-
terie à intensité élevée. En effet, un
ampérage trop élevé risque de pro-
voquer la surchauffe de la batterie
et l’endommagement des plaques de
la batterie.
S’il n’est pas possible de régler le
courant de charge de la batterie,
bien veiller à ne pas surcharger la
batterie.
Toujours déposer la batterie avant
de procéder à sa charge. (Si la batte-
rie doit être chargée sur la moto,
déconnecter le câble négatif de la
borne de la batterie.)
Afin de réduire le risque de produc-
tion d’étincelles, ne pas brancher le
chargeur de batterie avant d’avoir
connecté les câbles du chargeur à la
batterie.
Ne pas oublier de couper l’alimenta-
tion du chargeur avant de retirer les
pinces du chargeur des bornes de la
batterie.
Veiller à assurer un contact électri-
que parfait entre les pinces du char-
geur et les bornes de la batterie. Ne
jamais laisser les pinces entrer en
contact l’une avec l’autre. Une pince
de chargeur corrodée risque de pro-
voquer un échauffement de la batte-
rie sur la zone de contact et des
pinces lâches peuvent provoquer
des étincelles.
Si la batterie devient chaude au tou-
cher pendant la charge, débrancher
le chargeur de batterie et laisser
refroidir la batterie avant de la
rebrancher. Une batterie chaude
risque d’exploser !
Comme montré dans le schéma sui-
vant, la tension en circuit ouvert
d’une batterie MF se stabilise envi-
ron 30 minutes après la fin du char-
gement. Par conséquent, attendre
30 minutes avant de mesurer la ten-
sion en circuit ouvert.
ELECTRICAL
PARTIE ELECTRIQUE

INSP
ADJ
3 - 116
5. Laden:
Batterie
(entsprechend der auf den fol-
genden Seiten ausgewählten
Methode)
WARNUNG
Keine Schnelllaufladung vorneh-
men.
ACHTUNG:
Die Dichtkappen der wartungs-
freien Batterie dürfen nicht ent-
fernt werden.
Kein Stoßladegerät verwenden.
Die von solchen Geräten erzeug-
ten Stromstöße können die Bat-
terie überhitzen und die Batte-
rieplatten beschädigen.
Falls der Ladestrom am Ladege-
rät nicht einstellbar ist, darauf
achten, dass die Batterie nicht
überladen wird.
Zum Laden sollte die Batterie
ausgebaut werden. (Wird die Bat-
terie dennoch im eingebauten
Zustand geladen, muss zuvor das
Minuskabel abgeklemmt werden.)
Um Funkenbildung zu vermei-
den, das Ladegerät erst ein-
schalten, nachdem die An-
schlussklemmen des
Ladegeräts an den Batteriepolen
angeschlossen worden sind.
Ebenso die Anschlussklemmen
des Ladegeräts erst von den
Batteriepolen abnehmen, nach-
dem das Ladegerät ausgeschal-
tet worden ist.
Darauf achten, dass die Klemmen
des Ladegeräts guten Kontakt zu
den Batteriepolen haben und
nicht kurzgeschlossen werden.
Bei korrodierten Anschlussklem-
men kann es zu einer Erhitzung
der Kontaktstellen kommen, bei
ausgeleierten Klemmfedern zu
Abrissfunkenbildung.
Falls die Batterie heiß wird, den
Ladevorgang umgehend unter-
brechen und die Batterie
zunächst abkühlen lassen. Eine
erhitzte Batterie stellt eine
Explosionsgefahr dar!
Aus nebenstehendem Dia-
gramm wird ersichtlich, dass
sich die Ruhespannung einer
wartungsfreien Batterie erst ca.
30 Minuten nach Beendigung
des Ladevorganges stabilisiert.
Deshalb vor der Messung der
Ruhespannung die frisch gela-
dene Batterie zunächst eine
halbe Stunde ruhen lassen.5. Caricare:
Batteria
(fare riferimento alla relativa
figura del metodo di carica)
AVVERTENZA
Non eseguire la carica rapida della
batteria.
ATTENZIONE:
Non smontare mai i tappi sigillanti
della batteria MF.
Non utilizzare caricabatteria rapidi,
che introducono rapidamente una
corrente ad alto amperaggio, provo-
cando il surriscaldamento della bat-
teria e danneggiandone le piastre.
Se non è possibile regolare la cor-
rente di carica del caricabatteria,
fare attenzione a non sovraccaricare
la batteria.
Quando si effettua la carica, la bat-
teria deve essere rimossa dal mezzo.
(se si deve effettuare la carica con la
batteria montata sul mezzo, stac-
care il cavo negativo dal terminale
della batteria).
Per ridurre il rischio di scintille, non
collegare il caricabatteria all’ali-
mentazione prima di aver collegato i
cavi del caricabatteria alla batteria.
Prima di scollegare i morsetti dei
cavi del caricabatteria dai terminali
della batteria, spegnere il caricabat-
teria.
Accertare che i morsetti dei cavi del
caricabatteria siano a contatto com-
pleto con il terminale della batteria
e che non siano in cortocircuito. Un
morsetto corroso può generare
calore nella zona di contatto e una
molla debole del morsetto può pro-
vocare scintille.
Se in qualsiasi momento del pro-
cesso di carica la batteria risulta
molto calda al tatto, scollegare il
caricabatteria e lasciar raffreddare
la batteria prima di ricollegarlo. Le
batterie surriscaldate possono esplo-
dere!
Come mostrato nella figura
seguente, la tensione a circuito
aperto di una batteria MF si stabi-
lizza circa 30 minuti dopo il comple-
tamento della carica. Pertanto, una
volta completata la ricarica, atten-
dere 30 minuti prima di misurare la
tensione a circuito aperto. 5. Carga:
Batería
(consulte la correspondiente
ilustración del método de
carga)
ADVERTENCIA
No efectúe una carga rápida de la
batería.
ATENCION:
No mueva nunca las tapas de
sellado de la batería sin mante-
nimiento.
No utilice un cargador de bate-
rías de alta velocidad. Este tipo
de cargador introduce rápida-
mente una corriente de gran
amperaje en la batería y puede
causar su recalentamiento y
daños en las placas.
Si no es posible regular la
corriente de carga de un carga-
dor, tenga cuidado de no sobre-
cargar la batería.
Cuando vaya a cargar una bate-
ría desmóntela de la máquina.
(Si debe cargar la batería mon-
tada en la máquina, desconecte
el cable negativo de la batería
del terminal de esta).
Para reducir el riesgo de chispas,
no enchufe el cargador hasta que
los cables del cargador estén
conectados a la batería.
Antes de quitar de los termina-
les de la batería las pinzas de
los cables del cargador, asegú-
rese de desconectar el cargador.
Compruebe que las pinzas de
los cables del cargador hagan
buen contacto con el terminal
de la batería y que no se corto-
circuiten. Una pinza de cable de
cargador corroída puede gene-
rar calor en la zona de contacto
y un muelle de pinza flojo puede
provocar chispas.
Si la batería se calienta al tacto
en algún momento durante el
proceso de carga, desconecte el
cargador y deje que la batería se
enfríe antes de conectarlo de
nuevo. ¡Una batería caliente
puede explotar!
Como se muestra en la ilustra-
ción siguiente, el voltaje en cir-
cuito abierto de una batería sin
mantenimiento se estabiliza
unos 30 minutos después de
que se haya completado la
carga. Por tanto, cuando la
carga haya finalizado espere
30 minutos antes de medir el
voltaje en circuito abierto.
ELEKTRISCHE ANLAGE
IMPIANTO ELETTRICO
SISTEMA ELÉCTRICO

3 - 117
INSP
ADJ
ELECTRICAL

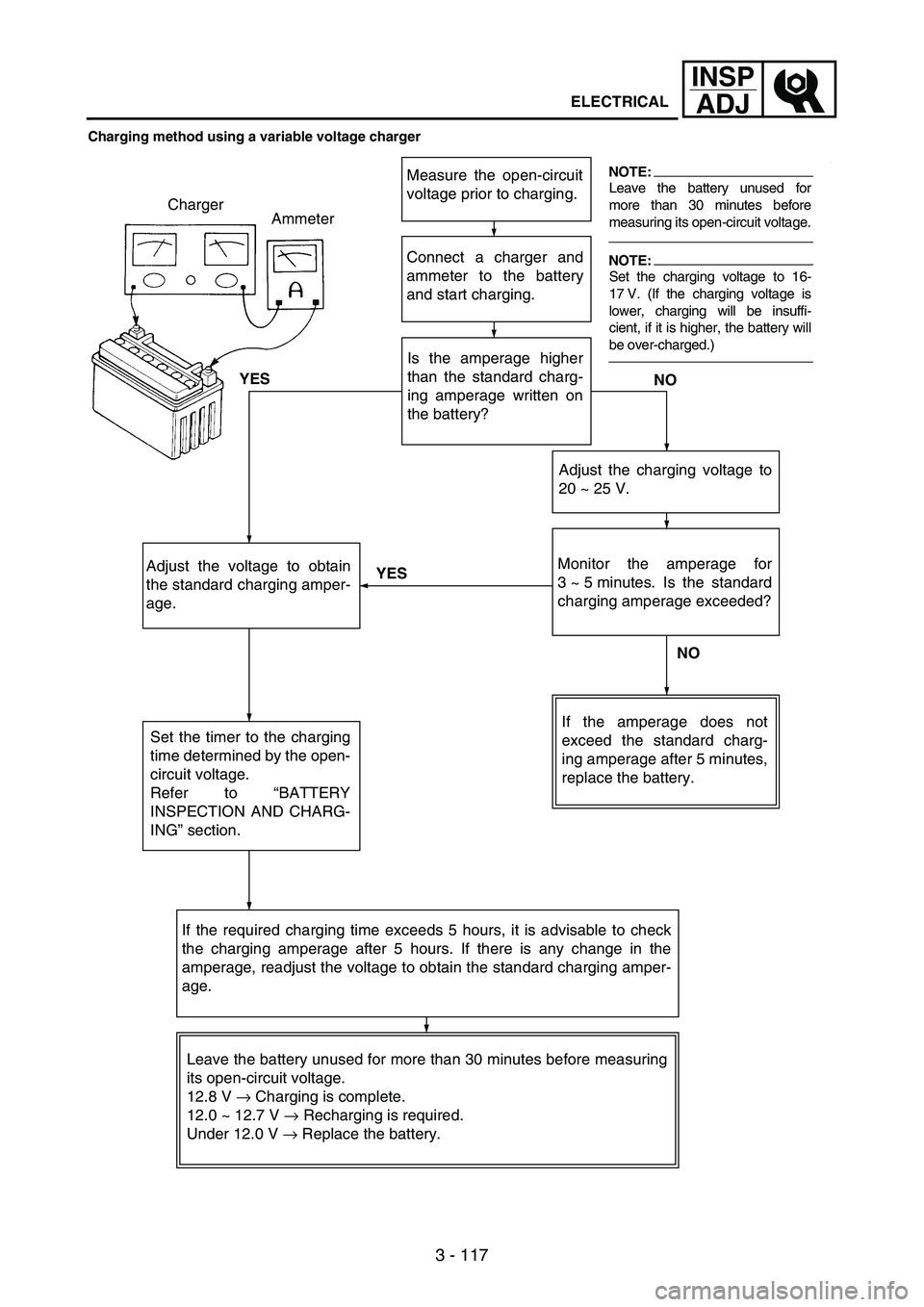

Charging method using a variable voltage charger
Connect a charger and
ammeter to the battery
and start charging.
Is the amperage higher
than the standard charg-
ing amperage written on
the battery?NO YES Charger
Ammeter
Adjust the voltage to obtain
the standard charging amper-
age.
Set the timer to the charging
time determined by the open-
circuit voltage.
Refer to “BATTERY
INSPECTION AND CHARG-
ING” section.Adjust the charging voltage to
20 ~ 25 V.
Monitor the amperage for
3 ~ 5 minutes. Is the standard
charging amperage exceeded?
NO YES
If the amperage does not
exceed the standard charg-
ing amperage after 5 minutes,
replace the battery.
If the required charging time exceeds 5 hours, it is advisable to check
the charging amperage after 5 hours. If there is any change in the
amperage, readjust the voltage to obtain the standard charging amper-
age.
Leave the battery unused for more than 30 minutes before measuring
its open-circuit voltage.
12.8 V
→ Charging is complete.
12.0 ~ 12.7 V
→ Recharging is required.
Under 12.0 V
→ Replace the battery.
Leave the battery unused for
more than 30 minutes before
measuring its open-circuit voltage.
Set the charging voltage to 16-
17 V. (If the charging voltage is
lower, charging will be insuffi-
cient, if it is higher, the battery will
be over-charged.) NOTE:
NOTE:
Measure the open-circuit
voltage prior to charging.

3 - 118
INSP
ADJ
ELECTRICAL

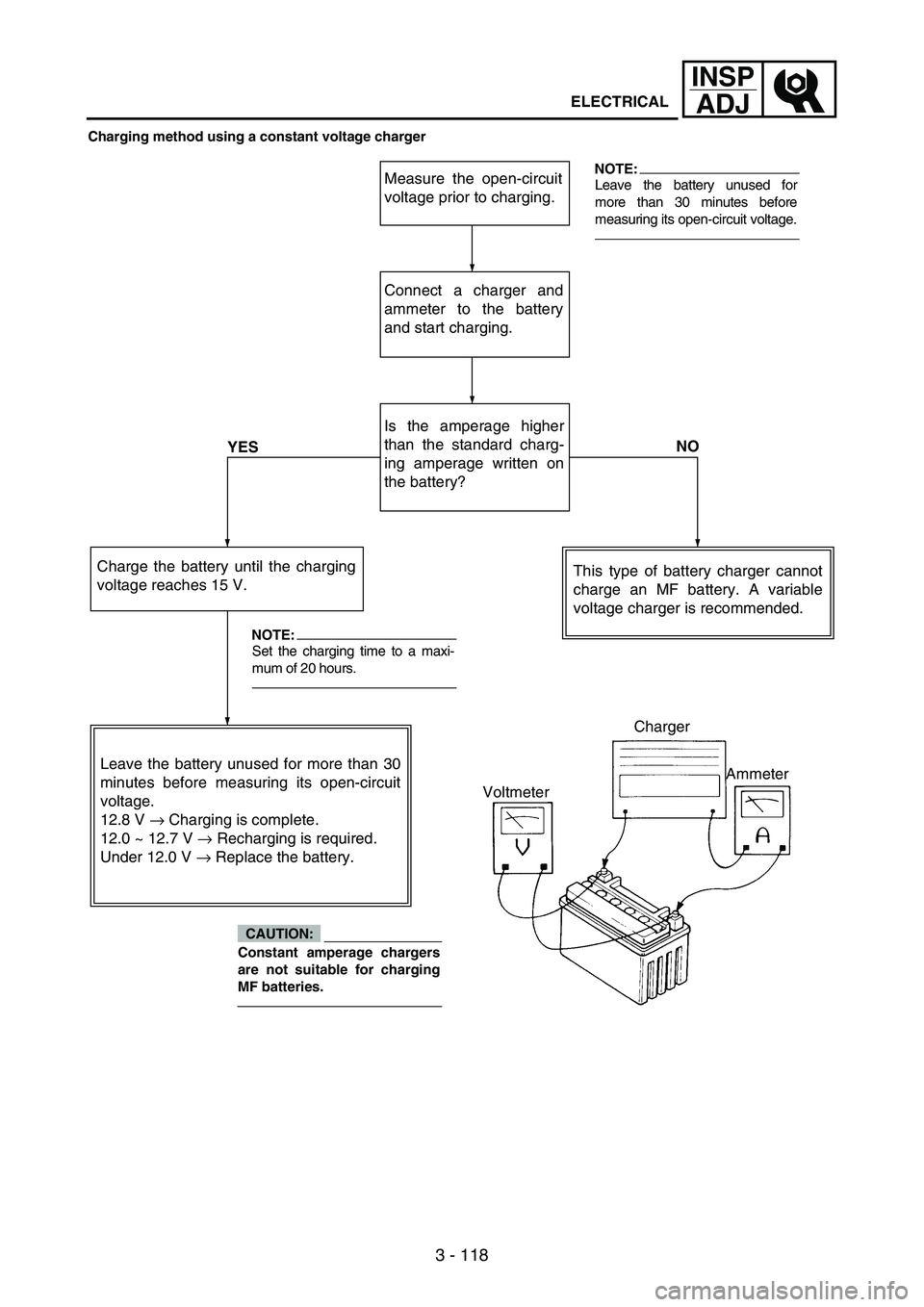

Charging method using a constant voltage charger
Measure the open-circuit
voltage prior to charging.
Connect a charger and
ammeter to the battery
and start charging.
NO
YESIs the amperage higher
than the standard charg-
ing amperage written on
the battery?
Charge the battery until the charging
voltage reaches 15 V.
Leave the battery unused for more than 30
minutes before measuring its open-circuit
voltage.
12.8 V
→ Charging is complete.
12.0 ~ 12.7 V
→ Recharging is required.
Under 12.0 V
→ Replace the battery.This type of battery charger cannot
charge an MF battery. A variable
voltage charger is recommended.Leave the battery unused for
more than 30 minutes before
measuring its open-circuit voltage. NOTE:
Set the charging time to a maxi-
mum of 20 hours. NOTE:
Constant amperage chargers
are not suitable for charging
MF batteries.
CAUTION:
Charger
Ammeter
Voltmeter

3 - 119
INSP
ADJ

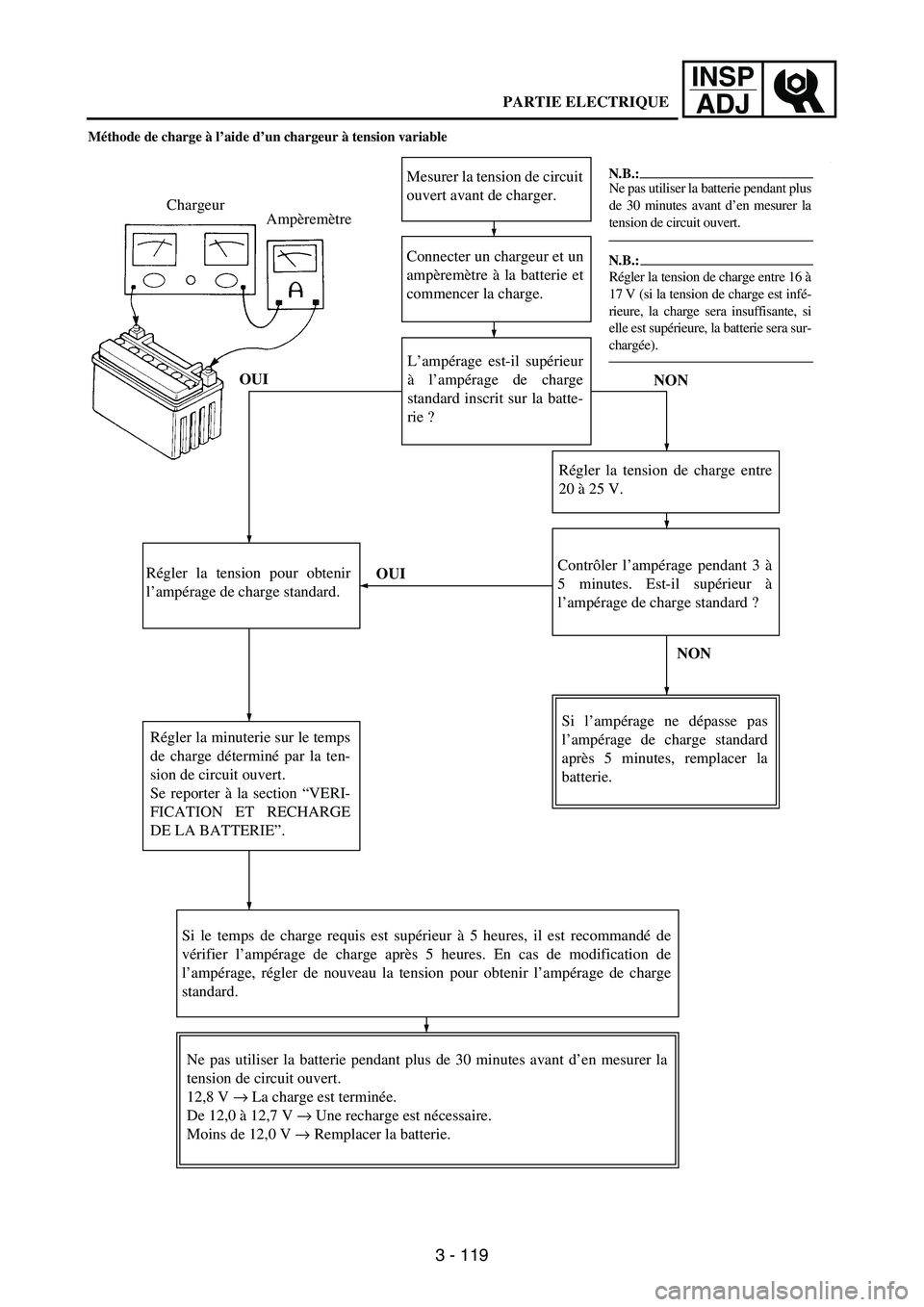

Méthode de charge à l’aide d’un chargeur à tension variable
Connecter un chargeur et un
ampèremètre à la batterie et
commencer la charge.
L’ampérage est-il supérieur
à l’ampérage de charge
standard inscrit sur la batte-
rie ?NON OUI Chargeur
Ampèremètre
Régler la tension pour obtenir
l’ampérage de charge standard.
Régler la minuterie sur le temps
de charge déterminé par la ten-
sion de circuit ouvert.
Se reporter à la section “VERI-
FICATION ET RECHARGE
DE LA BATTERIE”.Régler la tension de charge entre
20 à 25 V.
Contrôler l’ampérage pendant 3 à
5 minutes. Est-il supérieur à
l’ampérage de charge standard ?
NON OUI
Si l’ampérage ne dépasse pas
l’ampérage de charge standard
après 5 minutes, remplacer la
batterie.
Si le temps de charge requis est supérieur à 5 heures, il est recommandé de
vérifier l’ampérage de charge après 5 heures. En cas de modification de
l’ampérage, régler de nouveau la tension pour obtenir l’ampérage de charge
standard.
Ne pas utiliser la batterie pendant plus de 30 minutes avant d’en mesurer la
tension de circuit ouvert.
12,8 V → La charge est terminée.
De 12,0 à 12,7 V → Une recharge est nécessaire.
Moins de 12,0 V → Remplacer la batterie.
Ne pas utiliser la batterie pendant plus
de 30 minutes avant d’en mesurer la
tension de circuit ouvert.
Régler la tension de charge entre 16 à
17 V (si la tension de charge est infé-
rieure, la charge sera insuffisante, si
elle est supérieure, la batterie sera sur-
chargée).N.B.:
N.B.:
Mesurer la tension de circuit
ouvert avant de charger.PARTIE ELECTRIQUE

3 - 120
INSP
ADJ

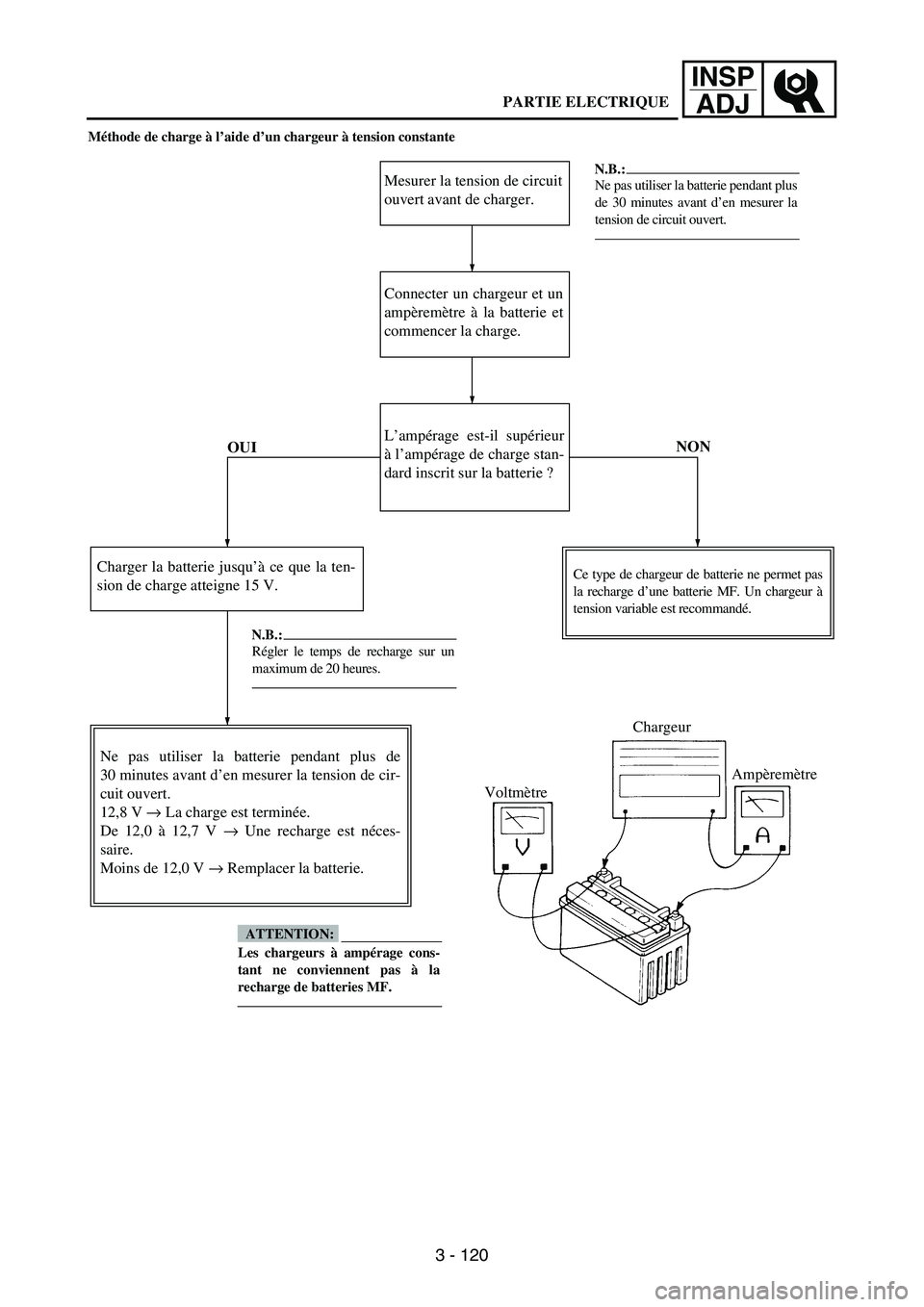

Méthode de charge à l’aide d’un chargeur à tension constante
Mesurer la tension de circuit
ouvert avant de charger.
Connecter un chargeur et un
ampèremètre à la batterie et
commencer la charge.
NON
OUIL’ampérage est-il supérieur
à l’ampérage de charge stan-
dard inscrit sur la batterie ?
Charger la batterie jusqu’à ce que la ten-
sion de charge atteigne 15 V.
Ne pas utiliser la batterie pendant plus de
30 minutes avant d’en mesurer la tension de cir-
cuit ouvert.
12,8 V → La charge est terminée.
De 12,0 à 12,7 V → Une recharge est néces-
saire.
Moins de 12,0 V → Remplacer la batterie.
Ce type de chargeur de batterie ne permet pas
la recharge d’une batterie MF. Un chargeur à
tension variable est recommandé. Ne pas utiliser la batterie pendant plus
de 30 minutes avant d’en mesurer la
tension de circuit ouvert.
N.B.:
Régler le temps de recharge sur un
maximum de 20 heures.
N.B.:
Les chargeurs à ampérage cons-
tant ne conviennent pas à la
recharge de batteries MF.
ATTENTION:
Chargeur
Ampèremètre
Voltmètre PARTIE ELECTRIQUE

3 - 121
INSP
ADJ

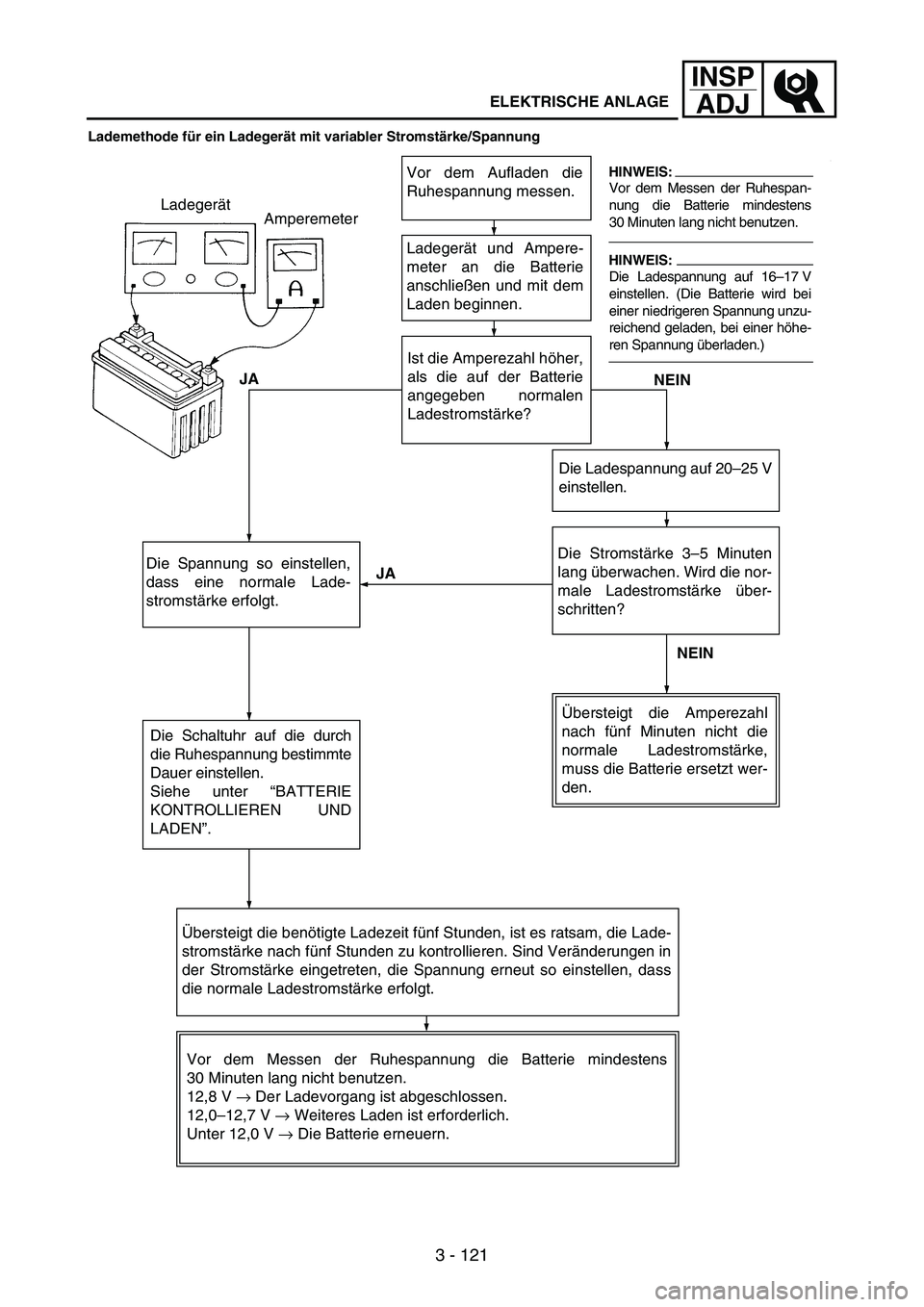

Lademethode für ein Ladegerät mit variabler Stromstärke/Spannung
Ladegerät und Ampere-
meter an die Batterie
anschließen und mit dem
Laden beginnen.
Ist die Amperezahl höher,
als die auf der Batterie
angegeben normalen
Ladestromstärke?NEIN JA Ladegerät
Amperemeter
Die Spannung so einstellen,
dass eine normale Lade-
stromstärke erfolgt.
Die Schaltuhr auf die durch
die Ruhespannung bestimmte
Dauer einstellen.
Siehe unter “BATTERIE
KONTROLLIEREN UND
LADEN”.Die Ladespannung auf 20–25 V
einstellen.
Die Stromstärke 3–5 Minuten
lang überwachen. Wird die nor-
male Ladestromstärke über-
schritten?
NEIN JA
Übersteigt die Amperezahl
nach fünf Minuten nicht die
normale Ladestromstärke,
muss die Batterie ersetzt wer-
den.
Übersteigt die benötigte Ladezeit fünf Stunden, ist es ratsam, die Lade-
stromstärke nach fünf Stunden zu kontrollieren. Sind Veränderungen in
der Stromstärke eingetreten, die Spannung erneut so einstellen, dass
die normale Ladestromstärke erfolgt.
Vor dem Messen der Ruhespannung die Batterie mindestens
30 Minuten lang nicht benutzen.
12,8 V
→ Der Ladevorgang ist abgeschlossen.
12,0–12,7 V
→ Weiteres Laden ist erforderlich.
Unter 12,0 V
→ Die Batterie erneuern.
Vor dem Messen der Ruhespan-
nung die Batterie mindestens
30 Minuten lang nicht benutzen.
Die Ladespannung auf 16–17 V
einstellen. (Die Batterie wird bei
einer niedrigeren Spannung unzu-
reichend geladen, bei einer höhe-
ren Spannung überladen.) HINWEIS:
HINWEIS:
Vor dem Aufladen die
Ruhespannung messen.ELEKTRISCHE ANLAGE

3 - 122
INSP
ADJ

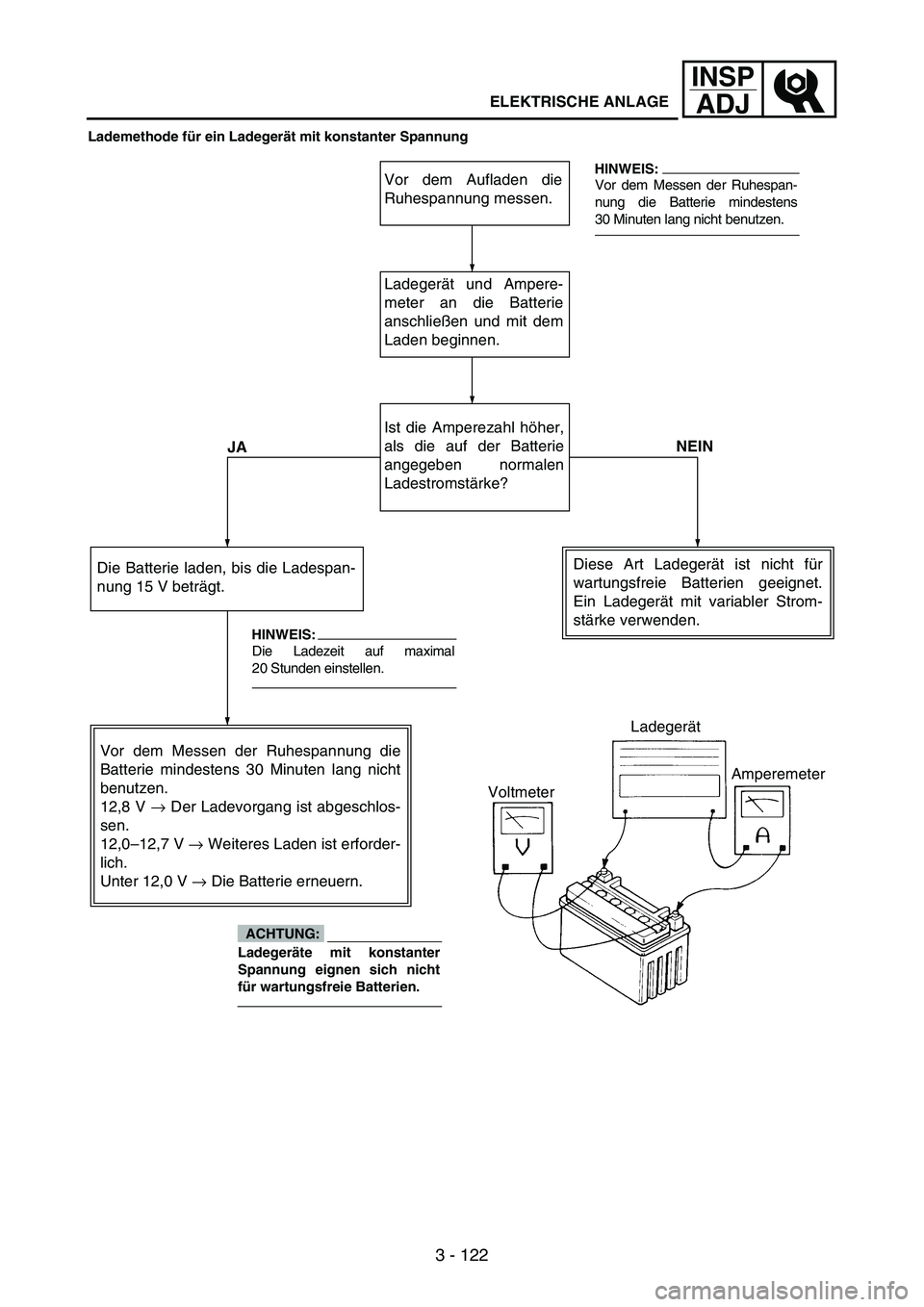

Lademethode für ein Ladegerät mit konstanter Spannung
Vor dem Aufladen die
Ruhespannung messen.
Ladegerät und Ampere-
meter an die Batterie
anschließen und mit dem
Laden beginnen.
NEIN
JAIst die Amperezahl höher,
als die auf der Batterie
angegeben normalen
Ladestromstärke?
Die Batterie laden, bis die Ladespan-
nung 15 V beträgt.
Vor dem Messen der Ruhespannung die
Batterie mindestens 30 Minuten lang nicht
benutzen.
12,8 V
→ Der Ladevorgang ist abgeschlos-
sen.
12,0–12,7 V
→ Weiteres Laden ist erforder-
lich.
Unter 12,0 V
→ Die Batterie erneuern.Diese Art Ladegerät ist nicht für
wartungsfreie Batterien geeignet.
Ein Ladegerät mit variabler Strom-
stärke verwenden.Vor dem Messen der Ruhespan-
nung die Batterie mindestens
30 Minuten lang nicht benutzen. HINWEIS:
Die Ladezeit auf maximal
20 Stunden einstellen. HINWEIS:
Ladegeräte mit konstanter
Spannung eignen sich nicht
für wartungsfreie Batterien.
ACHTUNG:
Ladegerät
Amperemeter
VoltmeterELEKTRISCHE ANLAGE

3 - 123
INSP
ADJ

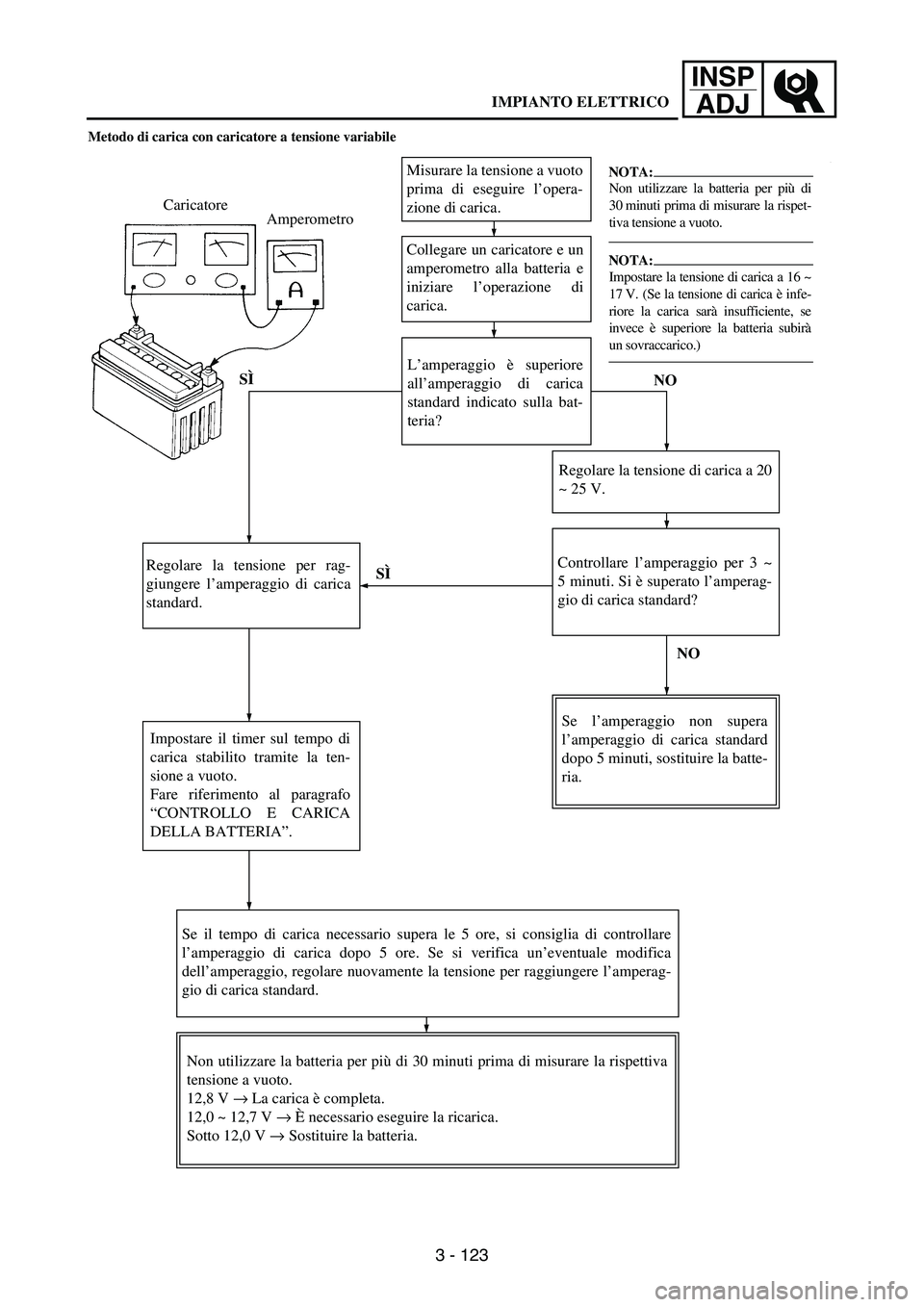

Metodo di carica con caricatore a tensione variabile
Collegare un caricatore e un
amperometro alla batteria e
iniziare l’operazione di
carica.
L’amperaggio è superiore
all’amperaggio di carica
standard indicato sulla bat-
teria?NO SÌ Caricatore
Amperometro
Regolare la tensione per rag-
giungere l’amperaggio di carica
standard.
Impostare il timer sul tempo di
carica stabilito tramite la ten-
sione a vuoto.
Fare riferimento al paragrafo
“CONTROLLO E CARICA
DELLA BATTERIA”.Regolare la tensione di carica a 20
~ 25 V.
Controllare l’amperaggio per 3 ~
5 minuti. Si è superato l’amperag-
gio di carica standard?
NO SÌ
Se l’amperaggio non supera
l’amperaggio di carica standard
dopo 5 minuti, sostituire la batte-
ria.
Se il tempo di carica necessario supera le 5 ore, si consiglia di controllare
l’amperaggio di carica dopo 5 ore. Se si verifica un’eventuale modifica
dell’amperaggio, regolare nuovamente la tensione per raggiungere l’amperag-
gio di carica standard.
Non utilizzare la batteria per più di 30 minuti prima di misurare la rispettiva
tensione a vuoto.
12,8 V → La carica è completa.
12,0 ~ 12,7 V → È necessario eseguire la ricarica.
Sotto 12,0 V → Sostituire la batteria.
Non utilizzare la batteria per più di
30 minuti prima di misurare la rispet-
tiva tensione a vuoto.
Impostare la tensione di carica a 16 ~
17 V. (Se la tensione di carica è infe-
riore la carica sarà insufficiente, se
invece è superiore la batteria subirà
un sovraccarico.)
NOTA:
NOTA:
Misurare la tensione a vuoto
prima di eseguire l’opera-
zione di carica.IMPIANTO ELETTRICO
