YAMAHA WR 250F 2006 Manuale de Empleo (in Spanish)

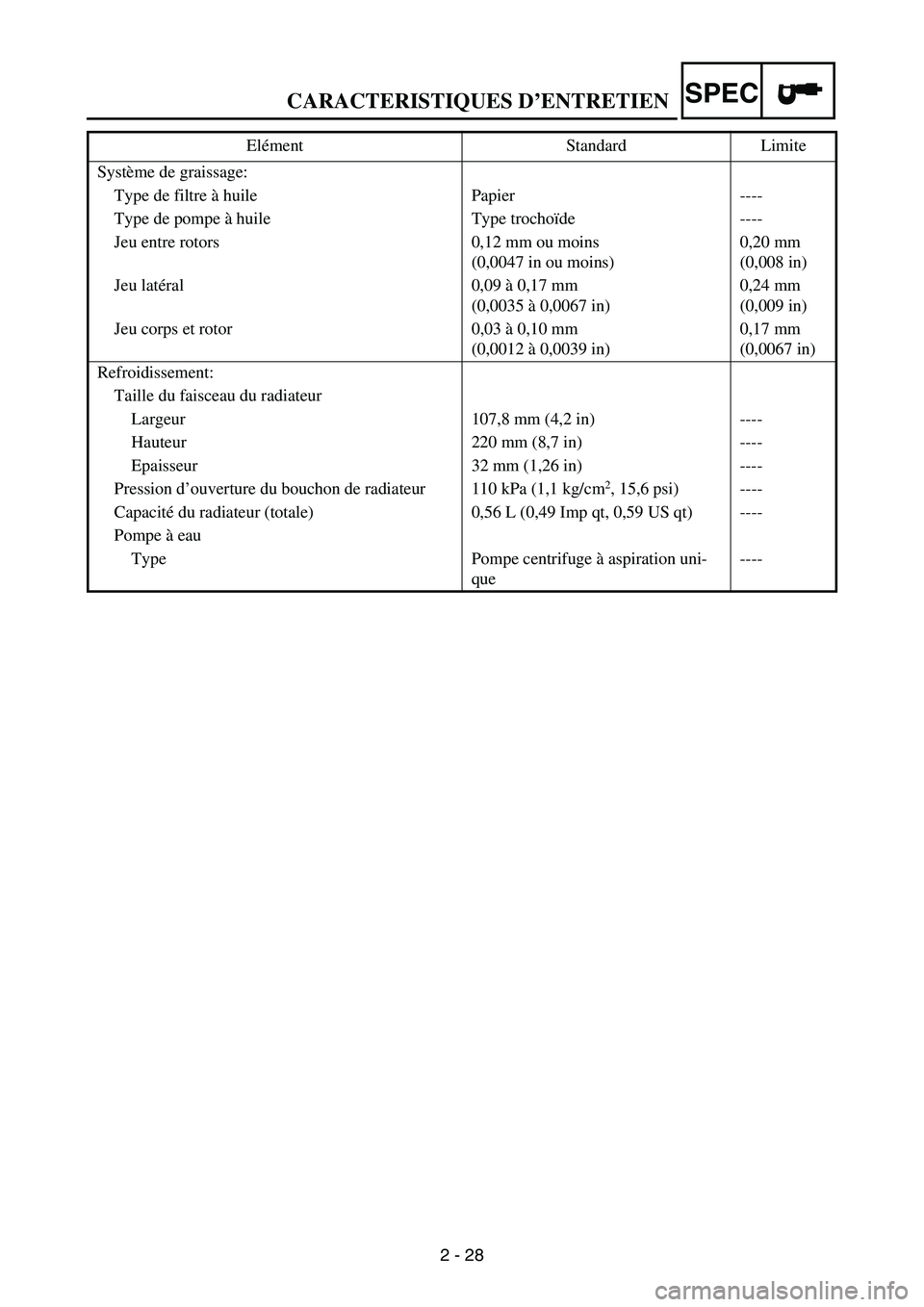

CARACTERISTIQUES D’ENTRETIEN
2 - 28
SPEC
Système de graissage:
Type de filtre à huile Papier ----
Type de pompe à huile Type trochoïde ----
Jeu entre rotors 0,12 mm ou moins
(0,0047 in ou moins)0,20 mm
(0,008 in)
Jeu latéral 0,09 à 0,17 mm
(0,0035 à 0,0067 in)0,24 mm
(0,009 in)
Jeu corps et rotor 0,03 à 0,10 mm
(0,0012 à 0,0039 in)0,17 mm
(0,0067 in)
Refroidissement:
Taille du faisceau du radiateur
Largeur 107,8 mm (4,2 in) ----
Hauteur 220 mm (8,7 in) ----
Epaisseur 32 mm (1,26 in) ----
Pression d’ouverture du bouchon de radiateur 110 kPa (1,1 kg/cm
2, 15,6 psi) ----
Capacité du radiateur (totale) 0,56 L (0,49 Imp qt, 0,59 US qt) ----
Pompe à eau
Type Pompe centrifuge à aspiration uni-
que---- Elément Standard Limite

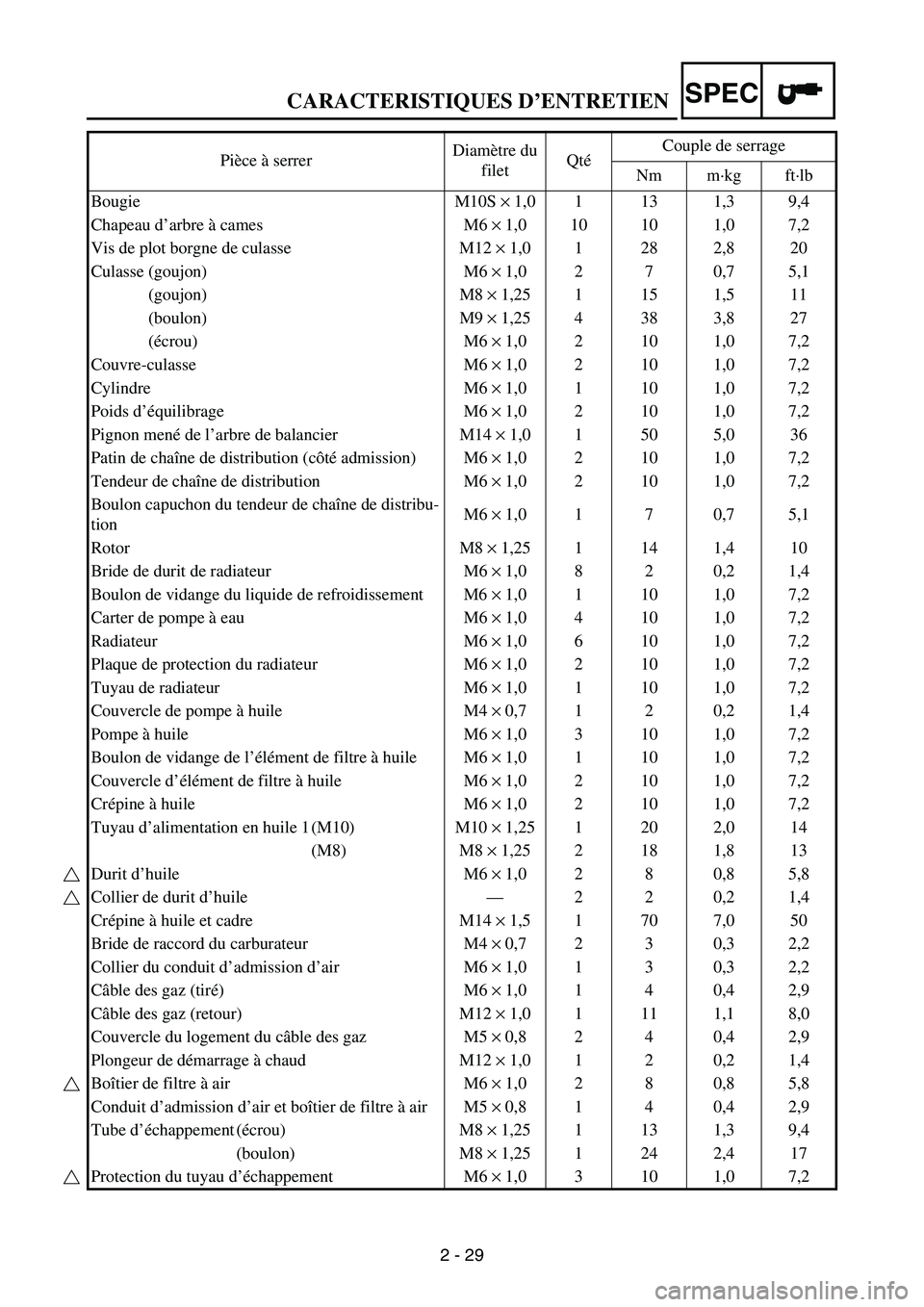

CARACTERISTIQUES D’ENTRETIEN
2 - 29
SPEC
Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
Bougie M10S × 1,0 1 13 1,3 9,4
Chapeau d’arbre à cames M6 × 1,0 10 10 1,0 7,2
Vis de plot borgne de culasse M12 × 1,0 1 28 2,8 20
Culasse (goujon) M6 × 1,0 2 7 0,7 5,1
(goujon) M8 × 1,25 1 15 1,5 11
(boulon) M9 × 1,25 4 38 3,8 27
(écrou) M6 × 1,0 2 10 1,0 7,2
Couvre-culasse M6 × 1,0 2 10 1,0 7,2
Cylindre M6 × 1,0 1 10 1,0 7,2
Poids d’équilibrage M6 × 1,0 2 10 1,0 7,2
Pignon mené de l’arbre de balancier M14 × 1,0 1 50 5,0 36
Patin de chaîne de distribution (côté admission) M6 × 1,0 2 10 1,0 7,2
Tendeur de chaîne de distribution M6 × 1,0 2 10 1,0 7,2
Boulon capuchon du tendeur de chaîne de distribu-
tionM6 × 1,0 1 7 0,7 5,1
Rotor M8 × 1,25 1 14 1,4 10
Bride de durit de radiateur M6 × 1,0 8 2 0,2 1,4
Boulon de vidange du liquide de refroidissement M6 × 1,0 1 10 1,0 7,2
Carter de pompe à eau M6 × 1,0 4 10 1,0 7,2
Radiateur M6 × 1,0 6 10 1,0 7,2
Plaque de protection du radiateur M6 × 1,0 2 10 1,0 7,2
Tuyau de radiateur M6 × 1,0 1 10 1,0 7,2
Couvercle de pompe à huile M4 × 0,7 1 2 0,2 1,4
Pompe à huile M6 × 1,0 3 10 1,0 7,2
Boulon de vidange de l’élément de filtre à huile M6 × 1,0 1 10 1,0 7,2
Couvercle d’élément de filtre à huile M6 × 1,0 2 10 1,0 7,2
Crépine à huile M6 × 1,0 2 10 1,0 7,2
Tuyau d’alimentation en huile 1 (M10) M10 × 1,25 1 20 2,0 14
(M8) M8 × 1,25 2 18 1,8 13
Durit d’huile M6 × 1,0 2 8 0,8 5,8
Collier de durit d’huile—220,21,4
Crépine à huile et cadre M14 × 1,5 1 70 7,0 50
Bride de raccord du carburateur M4 × 0,7 2 3 0,3 2,2
Collier du conduit d’admission d’air M6 × 1,0 1 3 0,3 2,2
Câble des gaz (tiré)M6 × 1,0 1 4 0,4 2,9
Câble des gaz (retour) M12 × 1,0 1 11 1,1 8,0
Couvercle du logement du câble des gaz M5 × 0,8 2 4 0,4 2,9
Plongeur de démarrage à chaud M12 × 1,0 1 2 0,2 1,4
Boîtier de filtre à air M6 × 1,0 2 8 0,8 5,8
Conduit d’admission d’air et boîtier de filtre à air M5 × 0,8 1 4 0,4 2,9
Tube d’échappement (écrou) M8 × 1,25 1 13 1,3 9,4
(boulon) M8 × 1,25 1 24 2,4 17
Protection du tuyau d’échappement M6 × 1,0 3 10 1,0 7,2

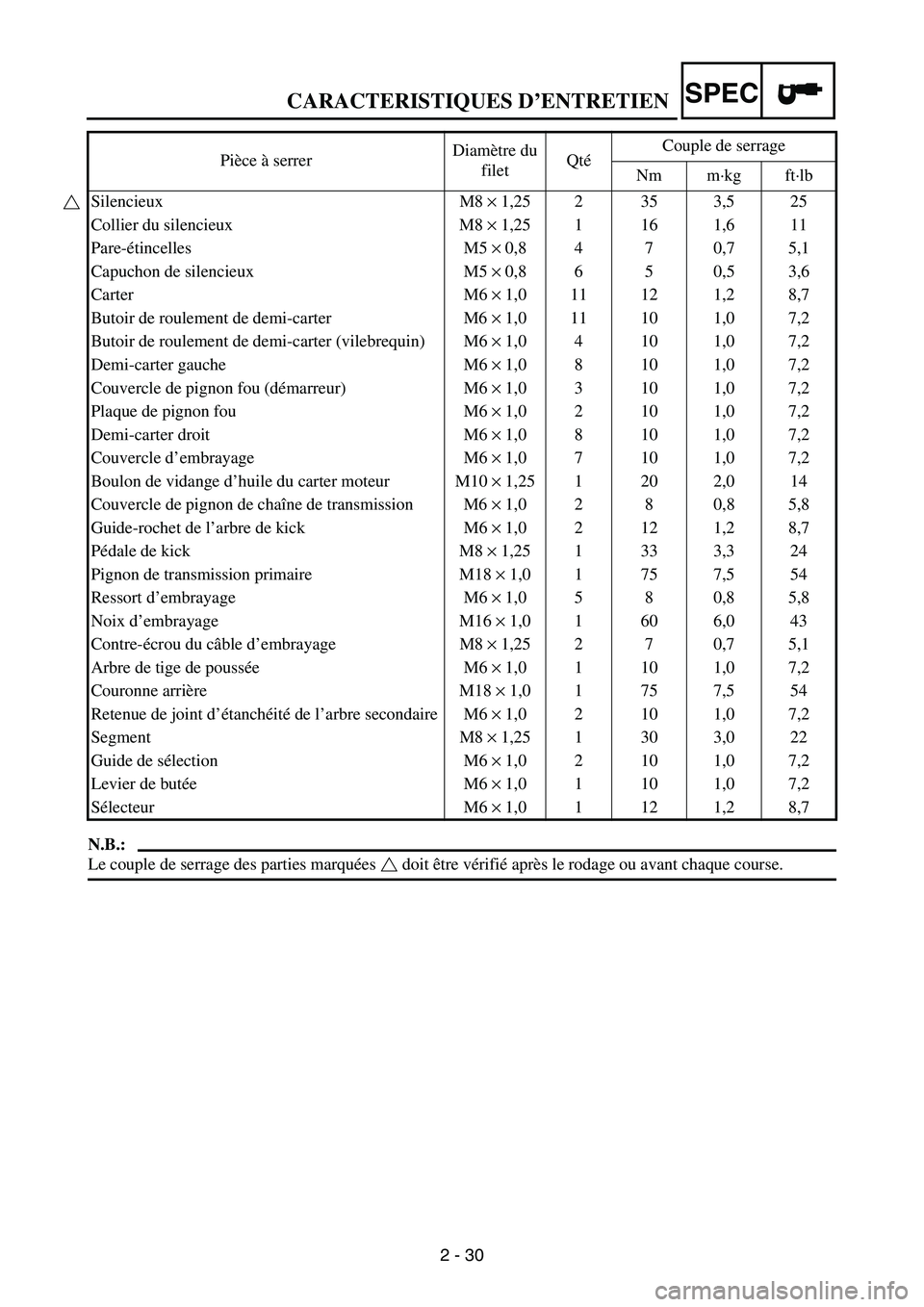

CARACTERISTIQUES D’ENTRETIEN
2 - 30
SPEC
N.B.:
Le couple de serrage des parties marquées doit être vérifié après le rodage ou avant chaque course. Silencieux M8 × 1,25 2 35 3,5 25
Collier du silencieux M8 × 1,25 1 16 1,6 11
Pare-étincelles M5 × 0,8 4 7 0,7 5,1
Capuchon de silencieux M5 × 0,8 6 5 0,5 3,6
Carter M6 × 1,0 11 12 1,2 8,7
Butoir de roulement de demi-carter M6 × 1,0 11 10 1,0 7,2
Butoir de roulement de demi-carter (vilebrequin) M6 × 1,0 4 10 1,0 7,2
Demi-carter gauche M6 × 1,0 8 10 1,0 7,2
Couvercle de pignon fou (démarreur) M6 × 1,0 3 10 1,0 7,2
Plaque de pignon fou M6 × 1,0 2 10 1,0 7,2
Demi-carter droit M6 × 1,0 8 10 1,0 7,2
Couvercle d’embrayage M6 × 1,0 7 10 1,0 7,2
Boulon de vidange d’huile du carter moteur M10 × 1,25 1 20 2,0 14
Couvercle de pignon de chaîne de transmission M6 × 1,0 2 8 0,8 5,8
Guide-rochet de l’arbre de kick M6 × 1,0 2 12 1,2 8,7
Pédale de kick M8 × 1,25 1 33 3,3 24
Pignon de transmission primaire M18 × 1,0 1 75 7,5 54
Ressort d’embrayage M6 × 1,0 5 8 0,8 5,8
Noix d’embrayage M16 × 1,0 1 60 6,0 43
Contre-écrou du câble d’embrayage M8 × 1,25 2 7 0,7 5,1
Arbre de tige de pousséeM6 × 1,0 1 10 1,0 7,2
Couronne arrière M18 × 1,0 1 75 7,5 54
Retenue de joint d’étanchéité de l’arbre secondaire M6 × 1,0 2 10 1,0 7,2
Segment M8 × 1,25 1 30 3,0 22
Guide de sélection M6 × 1,0 2 10 1,0 7,2
Levier de butéeM6 × 1,0 1 10 1,0 7,2
Sélecteur M6 × 1,0 1 12 1,2 8,7 Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb

CARACTERISTIQUES D’ENTRETIEN
2 - 31
SPEC
CHASSIS
Elément Standard Limite
Système de direction:
Type de roulement de direction Roulement à rouleaux coniques ----
Suspension avant: USA, CDN EUROPE AUS, NZ, ZA
Débattement de fourche 300 mm (11,8 in)←←
Longueur libre de ressort de fourche 460 mm (18,1 in)←←
Raideur de ressort, standard K = 4,2 N/mm
(0,428 kg/mm,
24,0 lb/in)←K = 4,3 N/mm
(0,438 kg/mm,
24,5 lb/in)
Ressort/entretoise en option Oui←←
Capacité d’huile 650 cm
3
(22,9 Imp oz,
22,0 US oz) ←←
Niveau d’huile 130 mm (5,12 in)←←

(Du sommet du fourreau, tube plongeur
et tige d’amortisseur entièrement com-
primés sans ressort.)95 à 150 mm
(3,74 à 5,91 in)←←
Type d’huile Huile de suspen-
sion “S1”←←
Diamètre extérieur du tube plongeur 48 mm (1,89 in)←←
Extrémité supérieure de la fourche 5 mm (0,20 in)←←
Suspension arrière: USA, CDN EUROPE AUS, NZ, ZA
Débattement d’amortisseur 129 mm (5,08 in)← ←
Longueur de ressort libre 260 mm (10,24 in)← ←
Longueur de raccord 248 mm (9,76 in) 246 mm (9,69 in) 247,5 mm (9,74 in)
237,5 à 258,5 mm
(9,35 à 10,18 in)← ←
Raideur de ressort, standard K = 50,0 N/mm
(5,10 kg/mm,
285,6 lb/in)K = 46,0 N/mm
(4,70 kg/mm,
263,2 lb/in)K = 52,0 N/mm
(5,30 kg/mm,
296,8 lb/in)
Ressort en option Oui← ←
Pression du gaz enfermé1.000 kPa
(10 kg/cm
2, 142 psi)← ←
Bras oscillant:
Limite de jeu du bras oscillant
Extrémité---- 1,0 mm
(0,04 in)

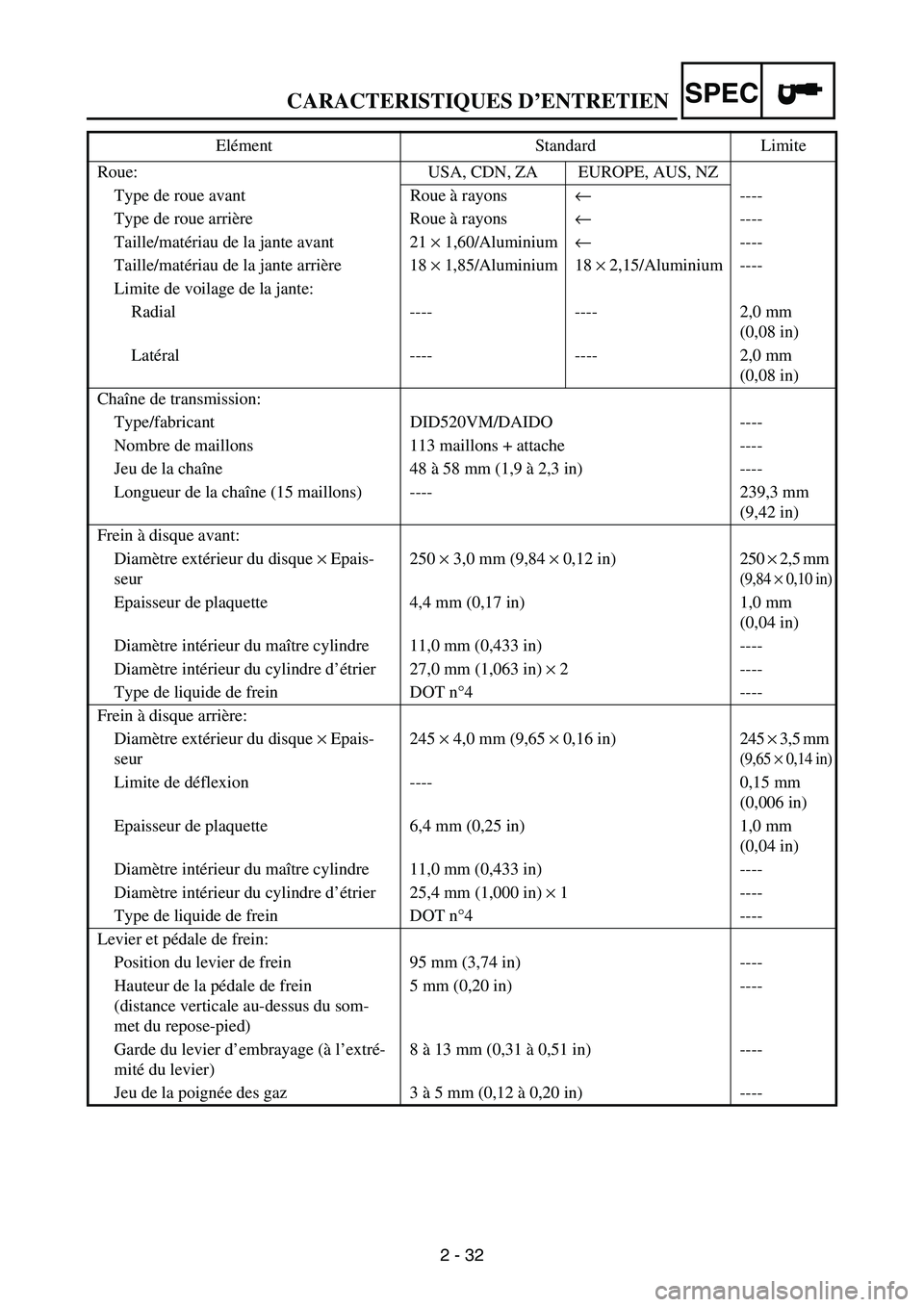

CARACTERISTIQUES D’ENTRETIEN
2 - 32
SPEC
Roue: USA, CDN, ZA EUROPE, AUS, NZ
Type de roue avant Roue à rayons← ----
Type de roue arrière Roue à rayons← ----
Taille/matériau de la jante avant 21 × 1,60/Aluminium← ----
Taille/matériau de la jante arrière 18 × 1,85/Aluminium 18 × 2,15/Aluminium ----
Limite de voilage de la jante:
Radial ---- ---- 2,0 mm
(0,08 in)
Latéral ---- ---- 2,0 mm
(0,08 in)
Chaîne de transmission:
Type/fabricant DID520VM/DAIDO ----
Nombre de maillons 113 maillons + attache ----
Jeu de la chaîne 48 à 58 mm (1,9 à 2,3 in) ----
Longueur de la chaîne (15 maillons) ---- 239,3 mm
(9,42 in)
Frein à disque avant:
Diamètre extérieur du disque × Epais-
seur250 × 3,0 mm (9,84 × 0,12 in) 250 × 2,5 mm
(9,84 × 0,10 in)
Epaisseur de plaquette 4,4 mm (0,17 in) 1,0 mm
(0,04 in)
Diamètre intérieur du maître cylindre 11,0 mm (0,433 in) ----
Diamètre intérieur du cylindre d’étrier 27,0 mm (1,063 in) × 2 ----
Type de liquide de frein DOT n°4 ----
Frein à disque arrière:
Diamètre extérieur du disque × Epais-
seur245 × 4,0 mm (9,65 × 0,16 in) 245 × 3,5 mm
(9,65 × 0,14 in)
Limite de déflexion ---- 0,15 mm
(0,006 in)
Epaisseur de plaquette 6,4 mm (0,25 in) 1,0 mm
(0,04 in)
Diamètre intérieur du maître cylindre 11,0 mm (0,433 in) ----
Diamètre intérieur du cylindre d’étrier 25,4 mm (1,000 in) × 1 ----
Type de liquide de frein DOT n°4 ----
Levier et pédale de frein:
Position du levier de frein 95 mm (3,74 in) ----
Hauteur de la pédale de frein
(distance verticale au-dessus du som-
met du repose-pied)5 mm (0,20 in) ----
Garde du levier d’embrayage (à l’extré-
mité du levier)8 à 13 mm (0,31 à 0,51 in) ----
Jeu de la poignée des gaz 3 à 5 mm (0,12 à 0,20 in) ---- Elément Standard Limite

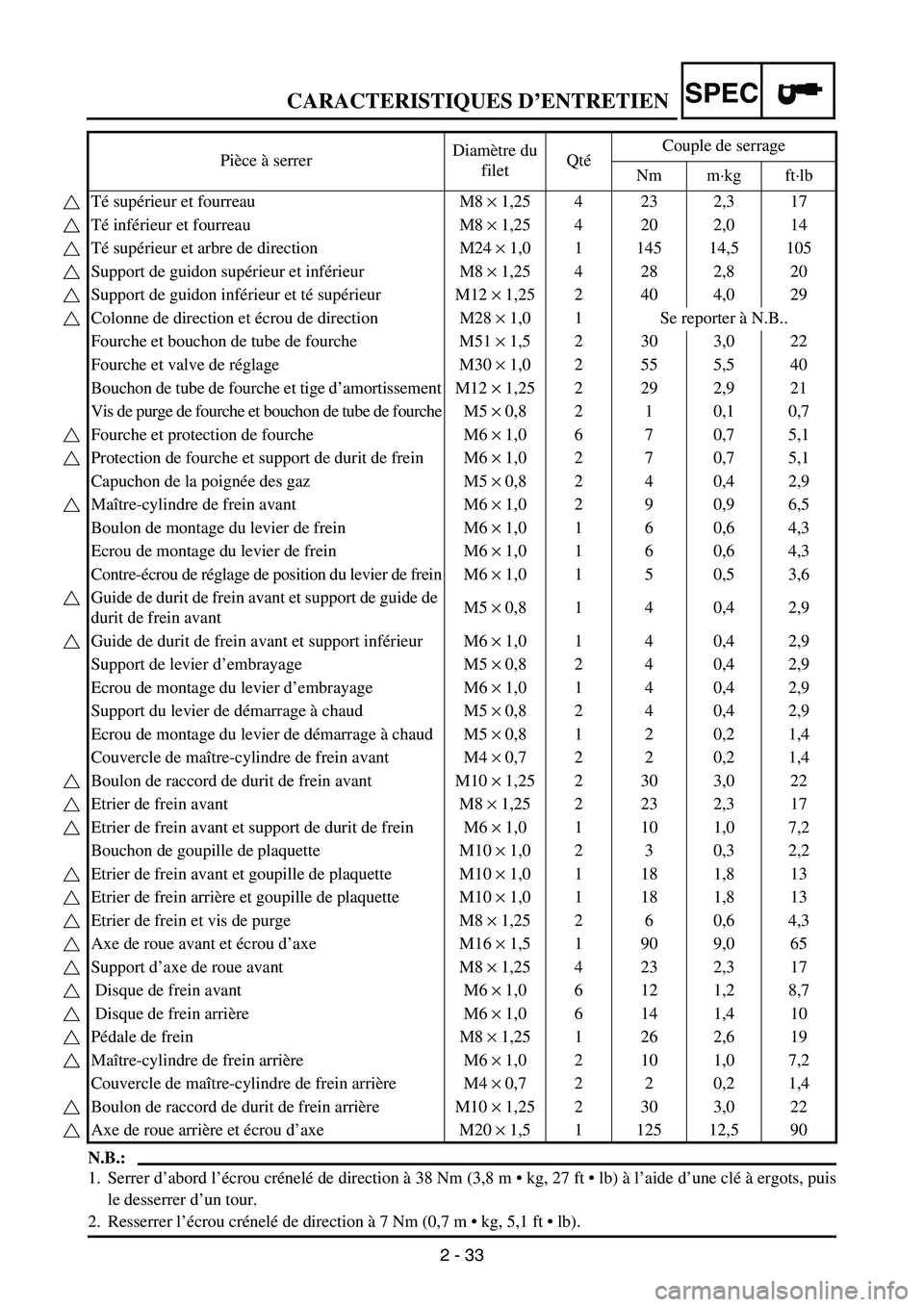

CARACTERISTIQUES D’ENTRETIEN
2 - 33
SPEC
N.B.:
1. Serrer d’abord l’écrou crénelé de direction à 38 Nm (3,8 m  kg, 27 ft  lb) à l’aide d’une clé à ergots, puis
le desserrer d’un tour.
2. Resserrer l’écrou crénelé de direction à 7 Nm (0,7 m  kg, 5,1 ft  lb). Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
Té supérieur et fourreau M8 × 1,25 4 23 2,3 17
Té inférieur et fourreau M8 × 1,25 4 20 2,0 14
Té supérieur et arbre de direction M24 × 1,0 1 145 14,5 105
Support de guidon supérieur et inférieur M8 × 1,25 4 28 2,8 20
Support de guidon inférieur et té supérieur M12 × 1,25 2 40 4,0 29
Colonne de direction et écrou de direction M28 × 1,0 1 Se reporter à N.B..
Fourche et bouchon de tube de fourche M51 × 1,5 2 30 3,0 22
Fourche et valve de réglage M30 × 1,0 2 55 5,5 40
Bouchon de tube de fourche et tige d’amortissement M12 × 1,25 2 29 2,9 21
Vis de purge de fourche et bouchon de tube de fourche M5 × 0,8 2 1 0,1 0,7
Fourche et protection de fourche M6 × 1,0 6 7 0,7 5,1
Protection de fourche et support de durit de frein M6 × 1,0 2 7 0,7 5,1
Capuchon de la poignée des gaz M5 × 0,8 2 4 0,4 2,9
Maître-cylindre de frein avant M6 × 1,0 2 9 0,9 6,5
Boulon de montage du levier de frein M6 × 1,0 1 6 0,6 4,3
Ecrou de montage du levier de frein M6 × 1,0 1 6 0,6 4,3
Contre-écrou de réglage de position du levier de frein M6 × 1,0 1 5 0,5 3,6
Guide de durit de frein avant et support de guide de
durit de frein avantM5 × 0,8 1 4 0,4 2,9
Guide de durit de frein avant et support inférieur M6 × 1,0 1 4 0,4 2,9
Support de levier d’embrayage M5 × 0,8 2 4 0,4 2,9
Ecrou de montage du levier d’embrayage M6 × 1,0 1 4 0,4 2,9
Support du levier de démarrage à chaud M5 × 0,8 2 4 0,4 2,9
Ecrou de montage du levier de démarrage à chaud M5 × 0,8 1 2 0,2 1,4
Couvercle de maître-cylindre de frein avant M4 × 0,7 2 2 0,2 1,4
Boulon de raccord de durit de frein avant M10 × 1,25 2 30 3,0 22
Etrier de frein avant M8 × 1,25 2 23 2,3 17
Etrier de frein avant et support de durit de frein M6 × 1,0 1 10 1,0 7,2
Bouchon de goupille de plaquette M10 × 1,0 2 3 0,3 2,2
Etrier de frein avant et goupille de plaquette M10 × 1,0 1 18 1,8 13
Etrier de frein arrière et goupille de plaquette M10 × 1,0 1 18 1,8 13
Etrier de frein et vis de purge M8 × 1,25 2 6 0,6 4,3
Axe de roue avant et écrou d’axe M16 × 1,5 1 90 9,0 65
Support d’axe de roue avant M8 × 1,25 4 23 2,3 17
Disque de frein avant M6 × 1,0 6 12 1,2 8,7
Disque de frein arrière M6 × 1,0 6 14 1,4 10
Pédale de frein M8 × 1,25 1 26 2,6 19
Maître-cylindre de frein arrière M6 × 1,0 2 10 1,0 7,2
Couvercle de maître-cylindre de frein arrière M4 × 0,7 2 2 0,2 1,4
Boulon de raccord de durit de frein arrière M10 × 1,25 2 30 3,0 22
Axe de roue arrière et écrou d’axe M20 × 1,5 1 125 12,5 90

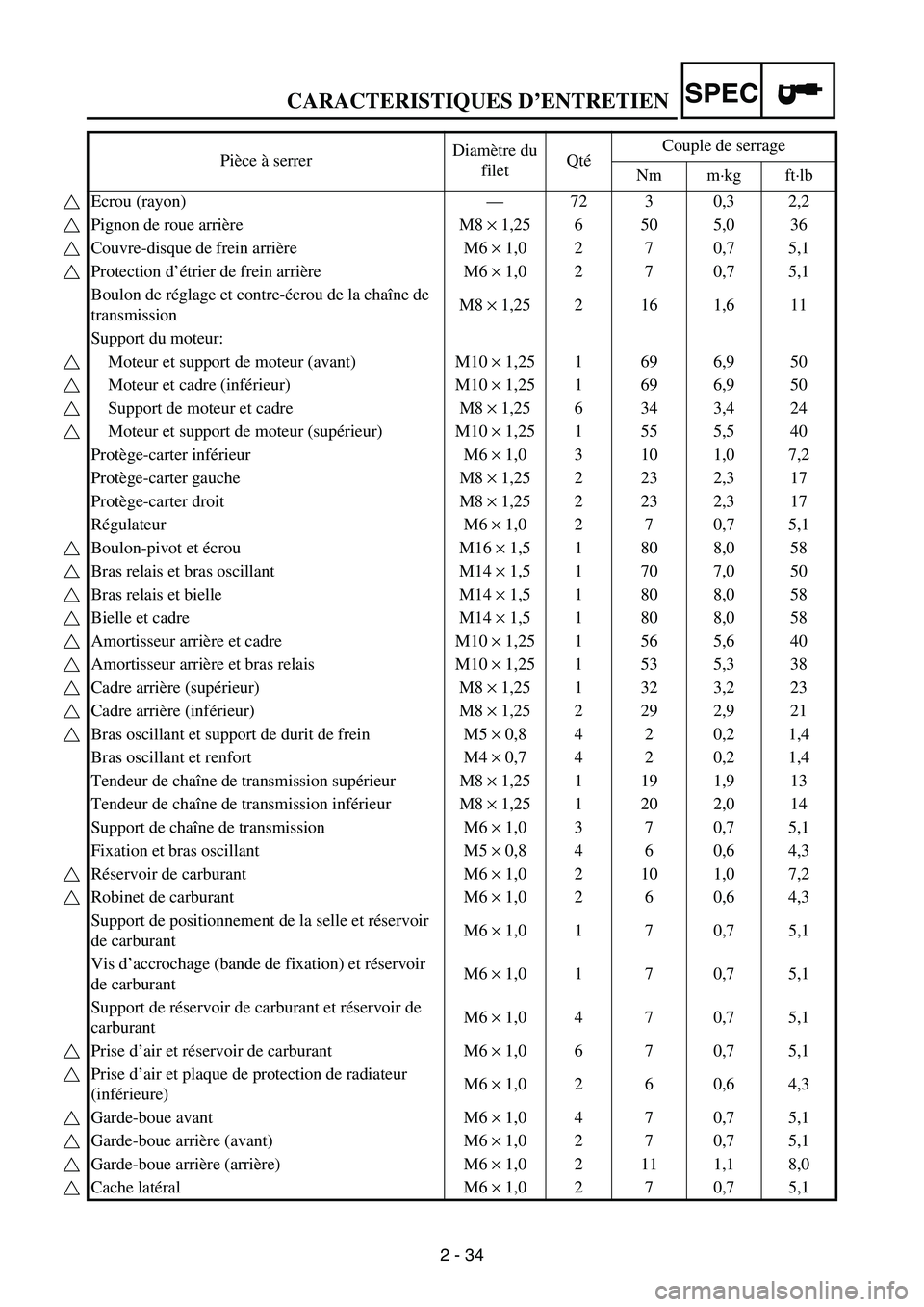

CARACTERISTIQUES D’ENTRETIEN
2 - 34
SPEC
Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
Ecrou (rayon)—72 3 0,3 2,2
Pignon de roue arrière M8 × 1,25 6 50 5,0 36
Couvre-disque de frein arrière M6 × 1,0 2 7 0,7 5,1
Protection d’étrier de frein arrière M6 × 1,0 2 7 0,7 5,1
Boulon de réglage et contre-écrou de la chaîne de
transmissionM8 × 1,25 2 16 1,6 11
Support du moteur:
Moteur et support de moteur (avant) M10 × 1,25 1 69 6,9 50
Moteur et cadre (inférieur) M10 × 1,25 1 69 6,9 50
Support de moteur et cadre M8 × 1,25 6 34 3,4 24
Moteur et support de moteur (supérieur) M10 × 1,25 1 55 5,5 40
Protège-carter inférieur M6 × 1,0 3 10 1,0 7,2
Protège-carter gauche M8 × 1,25 2 23 2,3 17
Protège-carter droit M8 × 1,25 2 23 2,3 17
Régulateur M6 × 1,0 2 7 0,7 5,1
Boulon-pivot et écrou M16 × 1,5 1 80 8,0 58
Bras relais et bras oscillant M14 × 1,5 1 70 7,0 50
Bras relais et bielle M14 × 1,5 1 80 8,0 58
Bielle et cadre M14 × 1,5 1 80 8,0 58
Amortisseur arrière et cadre M10 × 1,25 1 56 5,6 40
Amortisseur arrière et bras relais M10 × 1,25 1 53 5,3 38
Cadre arrière (supérieur) M8 × 1,25 1 32 3,2 23
Cadre arrière (inférieur) M8 × 1,25 2 29 2,9 21
Bras oscillant et support de durit de frein M5 × 0,8 4 2 0,2 1,4
Bras oscillant et renfort M4 × 0,7 4 2 0,2 1,4
Tendeur de chaîne de transmission supérieur M8 × 1,25 1 19 1,9 13
Tendeur de chaîne de transmission inférieur M8 × 1,25 1 20 2,0 14
Support de chaîne de transmission M6 × 1,0 3 7 0,7 5,1
Fixation et bras oscillant M5 × 0,8 4 6 0,6 4,3
Réservoir de carburant M6 × 1,0 2 10 1,0 7,2
Robinet de carburant M6 × 1,0 2 6 0,6 4,3
Support de positionnement de la selle et réservoir
de carburantM6 × 1,0 1 7 0,7 5,1
Vis d’accrochage (bande de fixation) et réservoir
de carburantM6 × 1,0 1 7 0,7 5,1
Support de réservoir de carburant et réservoir de
carburantM6 × 1,0 4 7 0,7 5,1
Prise d’air et réservoir de carburant M6 × 1,0 6 7 0,7 5,1
Prise d’air et plaque de protection de radiateur
(inférieure)M6 × 1,0 2 6 0,6 4,3
Garde-boue avant M6 × 1,0 4 7 0,7 5,1
Garde-boue arrière (avant) M6 × 1,0 2 7 0,7 5,1
Garde-boue arrière (arrière) M6 × 1,0 2 11 1,1 8,0
Cache latéral M6 × 1,0 2 7 0,7 5,1

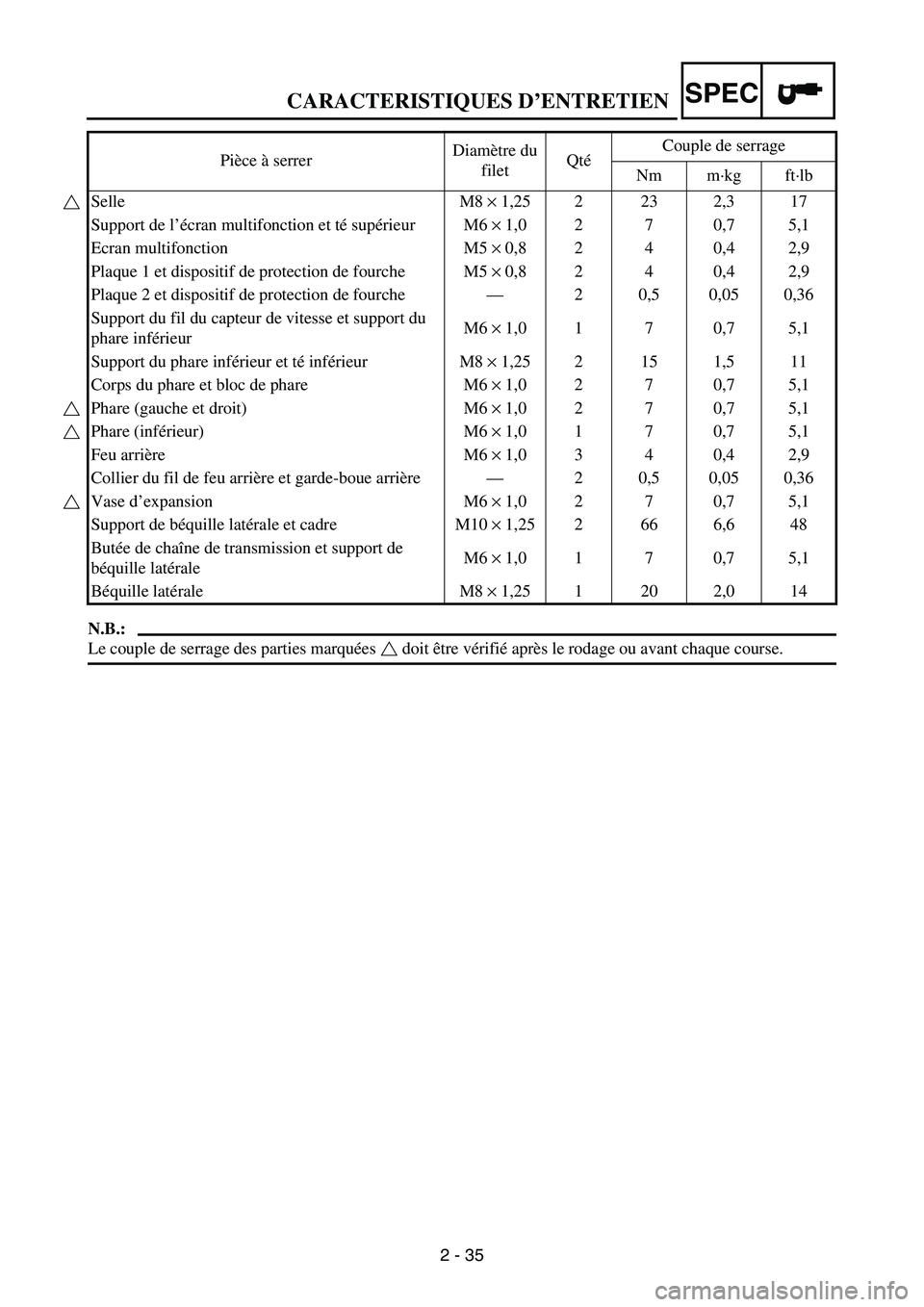

CARACTERISTIQUES D’ENTRETIEN
2 - 35
SPEC
N.B.:
Le couple de serrage des parties marquées doit être vérifié après le rodage ou avant chaque course. Selle M8 × 1,25 2 23 2,3 17
Support de l’écran multifonction et té supérieur M6 × 1,0 2 7 0,7 5,1
Ecran multifonction M5 × 0,8 2 4 0,4 2,9
Plaque 1 et dispositif de protection de fourche M5 × 0,8 2 4 0,4 2,9
Plaque 2 et dispositif de protection de fourche—2 0,5 0,05 0,36
Support du fil du capteur de vitesse et support du
phare inférieurM6 × 1,0 1 7 0,7 5,1
Support du phare inférieur et té inférieur M8 × 1,25 2 15 1,5 11
Corps du phare et bloc de phare M6 × 1,0 2 7 0,7 5,1
Phare (gauche et droit) M6 × 1,0 2 7 0,7 5,1
Phare (inférieur) M6 × 1,0 1 7 0,7 5,1
Feu arrière M6 × 1,0 3 4 0,4 2,9
Collier du fil de feu arrière et garde-boue arrière—2 0,5 0,05 0,36
Vase d’expansion M6 × 1,0 2 7 0,7 5,1
Support de béquille latérale et cadre M10 × 1,25 2 66 6,6 48
Butée de chaîne de transmission et support de
béquille latéraleM6 × 1,0 1 7 0,7 5,1
Béquille latérale M8 × 1,25 1 20 2,0 14 Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb

CARACTERISTIQUES D’ENTRETIEN
2 - 36
SPEC

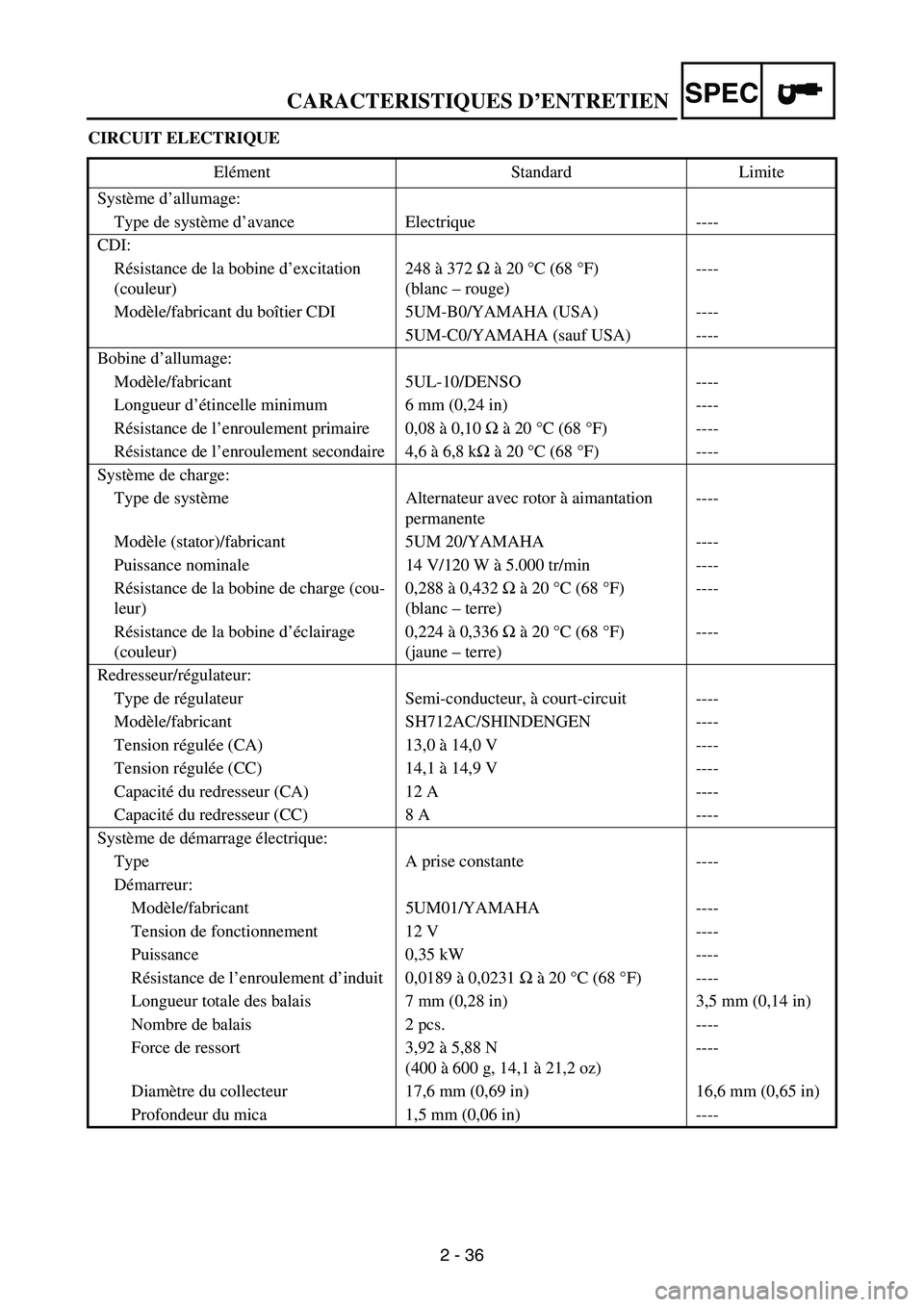

CIRCUIT ELECTRIQUE
Elément Standard Limite
Système d’allumage:
Type de système d’avance Electrique ----
CDI:
Résistance de la bobine d’excitation
(couleur)248 à 372 Ω à 20°C (68 °F)
(blanc – rouge)----
Modèle/fabricant du boîtier CDI 5UM-B0/YAMAHA (USA) ----
5UM-C0/YAMAHA (sauf USA) ----
Bobine d’allumage:
Modèle/fabricant 5UL-10/DENSO ----
Longueur d’étincelle minimum 6 mm (0,24 in) ----
Résistance de l’enroulement primaire 0,08 à 0,10 Ω à 20 °C (68 °F) ----
Résistance de l’enroulement secondaire 4,6 à 6,8 kΩ à 20 °C (68 °F) ----
Système de charge:
Type de système Alternateur avec rotor à aimantation
permanente----
Modèle (stator)/fabricant 5UM 20/YAMAHA ----
Puissance nominale 14 V/120 W à 5.000 tr/min ----
Résistance de la bobine de charge (cou-
leur)0,288 à 0,432 Ω à 20°C (68 °F)
(blanc – terre)----
Résistance de la bobine d’éclairage
(couleur)0,224 à 0,336 Ω à 20°C (68 °F)
(jaune – terre)----
Redresseur/régulateur:
Type de régulateur Semi-conducteur, à court-circuit ----
Modèle/fabricant SH712AC/SHINDENGEN ----
Tension régulée (CA) 13,0 à 14,0 V ----
Tension régulée (CC) 14,1 à 14,9 V ----
Capacité du redresseur (CA) 12 A ----
Capacité du redresseur (CC) 8 A ----
Système de démarrage électrique:
Type A prise constante ----
Démarreur:
Modèle/fabricant 5UM01/YAMAHA ----
Tension de fonctionnement 12 V ----
Puissance 0,35 kW ----
Résistance de l’enroulement d’induit 0,0189 à 0,0231 Ω à 20 °C (68 °F) ----
Longueur totale des balais 7 mm (0,28 in) 3,5 mm (0,14 in)
Nombre de balais 2 pcs. ----
Force de ressort 3,92 à 5,88 N
(400 à 600 g, 14,1 à 21,2 oz)----
Diamètre du collecteur 17,6 mm (0,69 in) 16,6 mm (0,65 in)
Profondeur du mica 1,5 mm (0,06 in) ----

CARACTERISTIQUES D’ENTRETIEN
2 - 37
SPEC

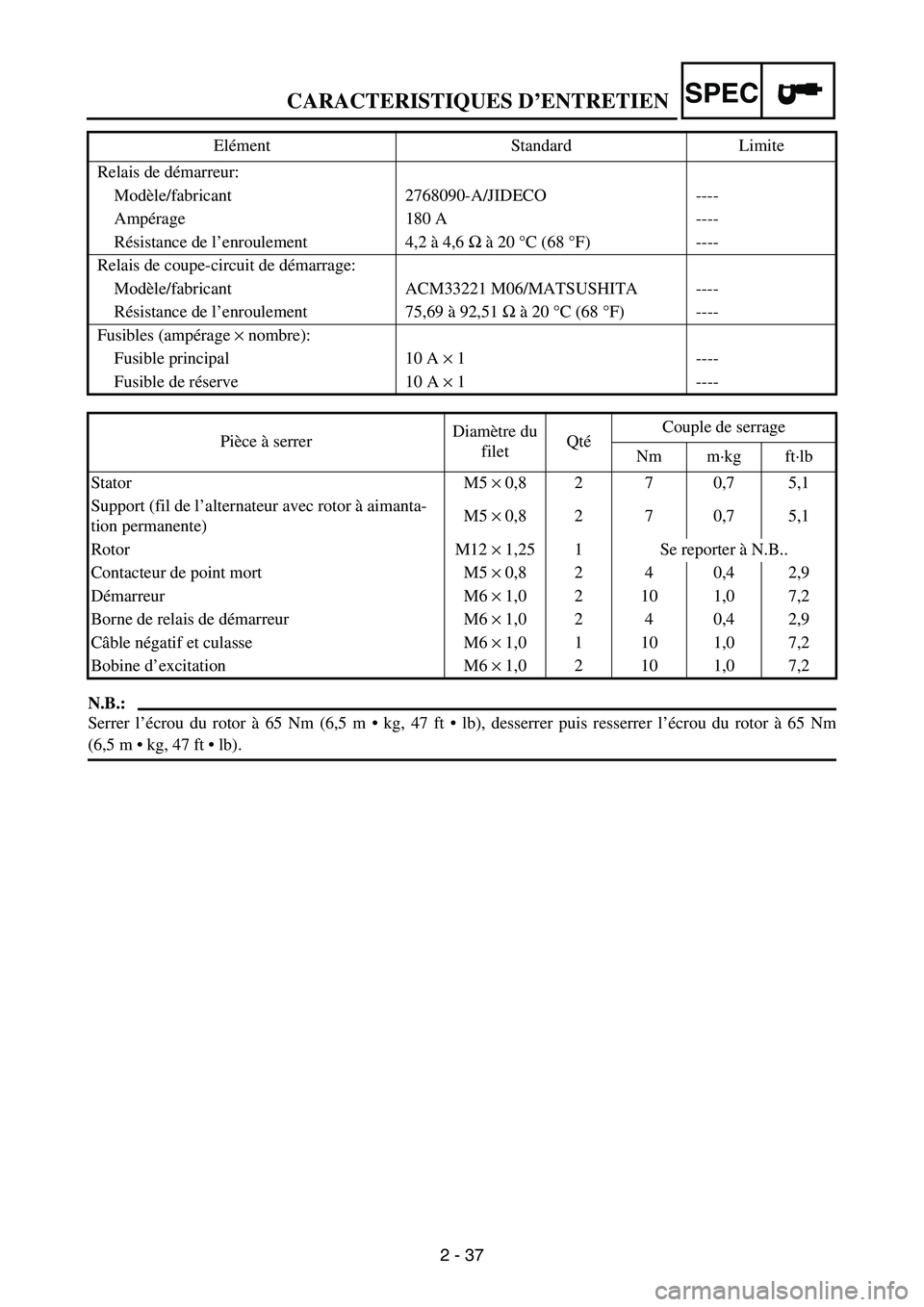

N.B.:
Serrer l’écrou du rotor à 65 Nm (6,5 m  kg, 47 ft  lb), desserrer puis resserrer l’écrou du rotor à 65 Nm
(6,5 m  kg, 47 ft  lb). Relais de démarreur:
Modèle/fabricant 2768090-A/JIDECO ----
Ampérage 180 A ----
Résistance de l’enroulement 4,2 à 4,6 Ω à 20 °C (68 °F) ----
Relais de coupe-circuit de démarrage:
Modèle/fabricant ACM33221 M06/MATSUSHITA ----
Résistance de l’enroulement 75,69 à 92,51 Ω à 20 °C (68 °F) ----
Fusibles (ampérage × nombre):
Fusible principal 10 A × 1 ----
Fusible de réserve 10 A × 1 ----
Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
Stator M5 × 0,8 2 7 0,7 5,1
Support (fil de l’alternateur avec rotor à aimanta-
tion permanente)M5 × 0,8 2 7 0,7 5,1
Rotor M12 × 1,25 1 Se reporter à N.B..
Contacteur de point mort M5 × 0,8 2 4 0,4 2,9
Démarreur M6 × 1,0 2 10 1,0 7,2
Borne de relais de démarreur M6 × 1,0 2 4 0,4 2,9
Câble négatif et culasse M6 × 1,0 1 10 1,0 7,2
Bobine d’excitation M6 × 1,0 2 10 1,0 7,2 Elément Standard Limite
