3 - 31
INSP
ADJ

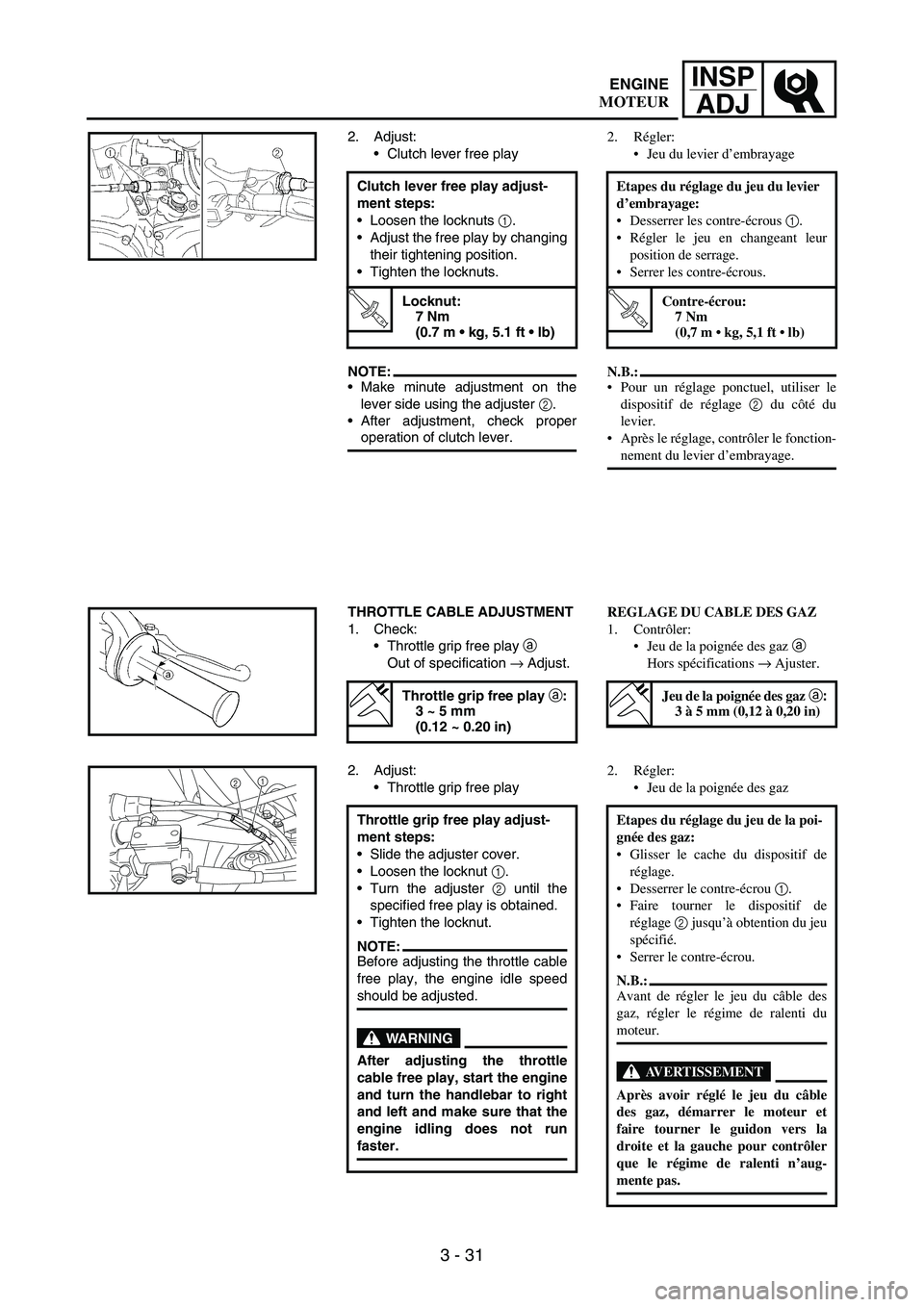

2. Adjust:
Clutch lever free play
NOTE:Make minute adjustment on the
lever side using the adjuster
2.
After adjustment, check proper
operation of clutch lever. Clutch lever free play adjust-
ment steps:
Loosen the locknuts
1.
Adjust the free play by changing
their tightening position.
Tighten the locknuts.
T R..
Locknut:
7 Nm
(0.7 m  kg, 5.1 ft  lb)
THROTTLE CABLE ADJUSTMENT
1. Check:
Throttle grip free play
a
Out of specification
→ Adjust.
Throttle grip free play a:
3 ~ 5 mm
(0.12 ~ 0.20 in)
2. Adjust:
Throttle grip free play
Throttle grip free play adjust-
ment steps:
Slide the adjuster cover.
Loosen the locknut
1.
Turn the adjuster
2 until the
specified free play is obtained.
Tighten the locknut.
NOTE:Before adjusting the throttle cable
free play, the engine idle speed
should be adjusted.
WARNING
After adjusting the throttle
cable free play, start the engine
and turn the handlebar to right
and left and make sure that the
engine idling does not run
faster.
21
2. Régler:
Jeu du levier d’embrayage
N.B.:
Pour un réglage ponctuel, utiliser le
dispositif de réglage 2 du côté du
levier.
Après le réglage, contrôler le fonction-
nement du levier d’embrayage. Etapes du réglage du jeu du levier
d’embrayage:
Desserrer les contre-écrous 1.
Régler le jeu en changeant leur
position de serrage.
Serrer les contre-écrous.
T R..
Contre-écrou:
7 Nm
(0,7 m  kg, 5,1 ft  lb)
REGLAGE DU CABLE DES GAZ
1. Contrôler:
Jeu de la poignée des gaz a
Hors spécifications → Ajuster.
Jeu de la poignée des gaz a:
3 à 5 mm (0,12 à 0,20 in)
2. Régler:
Jeu de la poignée des gaz
Etapes du réglage du jeu de la poi-
gnée des gaz:
Glisser le cache du dispositif de
réglage.
Desserrer le contre-écrou 1.
Faire tourner le dispositif de
réglage 2 jusqu’à obtention du jeu
spécifié.
Serrer le contre-écrou.
N.B.:
Avant de régler le jeu du câble des
gaz, régler le régime de ralenti du
moteur.
AVERTISSEMENT
Après avoir réglé le jeu du câble
des gaz, démarrer le moteur et
faire tourner le guidon vers la
droite et la gauche pour contrôler
que le régime de ralenti n’aug-
mente pas.
ENGINE
MOTEUR

3 - 33
INSP
ADJ

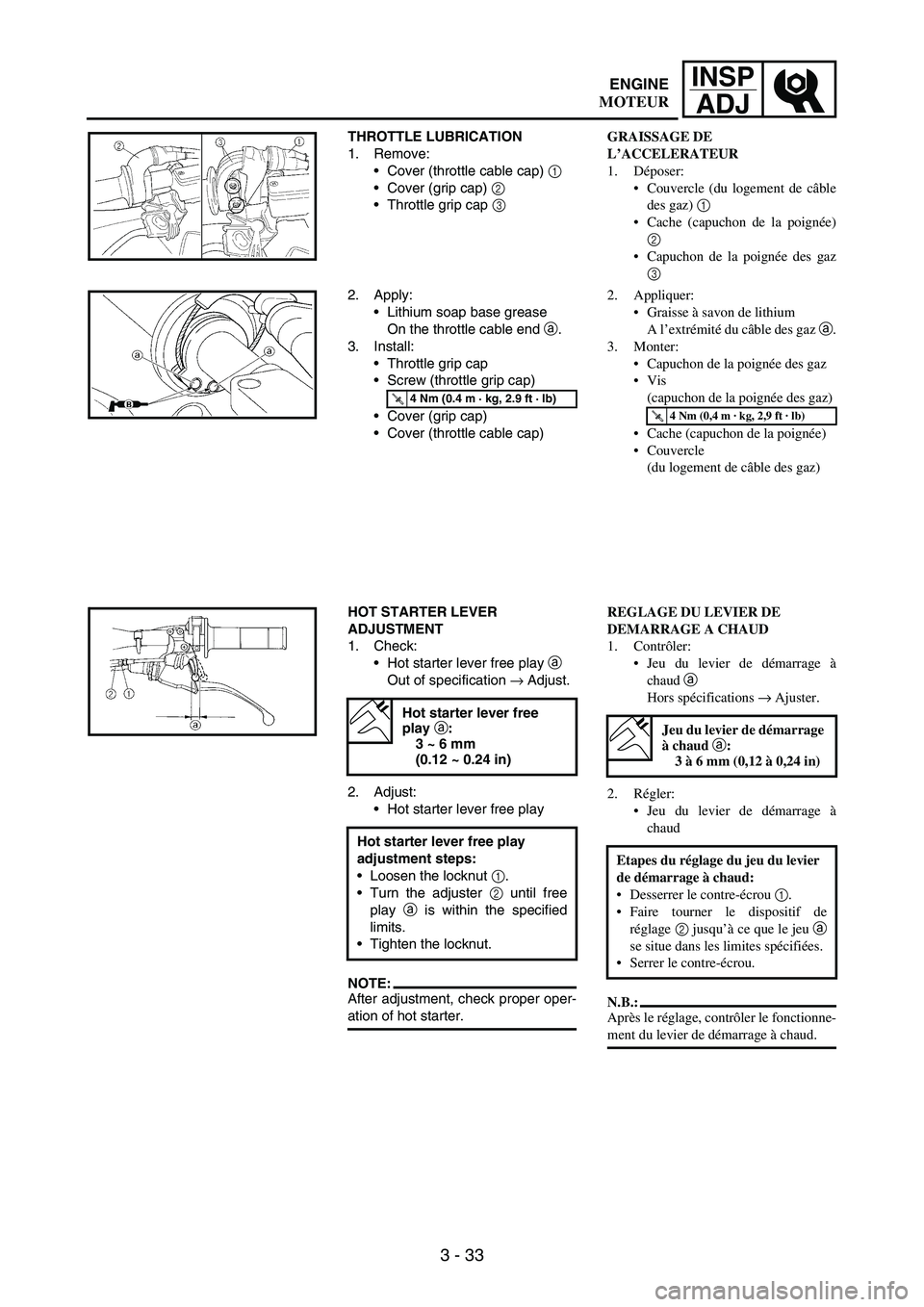

THROTTLE LUBRICATION
1. Remove:
Cover (throttle cable cap)
1
Cover (grip cap)
2
Throttle grip cap
3
2. Apply:
Lithium soap base grease
On the throttle cable end
a.
3. Install:
Throttle grip cap
Screw (throttle grip cap)
Cover (grip cap)
Cover (throttle cable cap)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
HOT STARTER LEVER
ADJUSTMENT
1. Check:
Hot starter lever free play
a
Out of specification
→ Adjust.
2. Adjust:
Hot starter lever free play
NOTE:After adjustment, check proper oper-
ation of hot starter.
Hot starter lever free
play a:
3 ~ 6 mm
(0.12 ~ 0.24 in)
Hot starter lever free play
adjustment steps:
Loosen the locknut
1.
Turn the adjuster
2 until free
play
a is within the specified
limits.
Tighten the locknut.
GRAISSAGE DE
L’ACCELERATEUR
1. Déposer:
Couvercle (du logement de câble
des gaz) 1
Cache (capuchon de la poignée)
2
Capuchon de la poignée des gaz
3
2. Appliquer:
Graisse à savon de lithium
A l’extrémité du câble des gaz a.
3. Monter:
Capuchon de la poignée des gaz
Vis
(capuchon de la poignée des gaz)
Cache (capuchon de la poignée)
Couvercle
(du logement de câble des gaz)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
REGLAGE DU LEVIER DE
DEMARRAGE A CHAUD
1. Contrôler:
Jeu du levier de démarrage à
chaud a
Hors spécifications → Ajuster.
2. Régler:
Jeu du levier de démarrage à
chaud
N.B.:
Après le réglage, contrôler le fonctionne-
ment du levier de démarrage à chaud.
Jeu du levier de démarrage
à chaud a:
3 à 6 mm (0,12 à 0,24 in)
Etapes du réglage du jeu du levier
de démarrage à chaud:
Desserrer le contre-écrou 1.
Faire tourner le dispositif de
réglage 2 jusqu’à ce que le jeu a
se situe dans les limites spécifiées.
Serrer le contre-écrou.
ENGINE
MOTEUR

3 - 43
INSP
ADJ
4. Remove:
Oil tank cap
1
Oil filler cap
2
Frame oil drain bolt
3
Crankcase oil drain bolt
4
Oil filter element drain bolt
5
Drain the crankcase and oil
tank (frame) of its oil.
1
5. Remove:
Lower engine bracket
Oil hose clamp
1
Bolt (oil hose)
2
Oil hose
3
Oil strainer (frame)
4
6. Inspect:
Oil strainer (frame)
Clogged
→ Blow.
7. If the oil filter is to be replaced
during this oil change, remove
the following parts and reinstall
them.
Replacement steps:
Remove the oil filter element
cover
1 and oil filter element
2.
Check the O-rings
3, if cracked
or damaged, replace them with
a new one.
Install the oil filter element and
oil filter element cover.
T R..
Oil filter element cover:
10 Nm
(1.0 m  kg, 7.2 ft  lb)
4. Déposer:
Bouchon du réservoir d’huile 1
Capuchon de l’orifice de remplis-
sage d’huile 2
Boulon de vidange d’huile du
cadre 3
Boulon de vidange d’huile du
carter moteur 4
Boulon de vidange de l’élément
de filtre à huile 5
Vidanger le carter moteur et le
réservoir d’huile (cadre).
5. Déposer:
Support de moteur inférieur
Collier de durit d’huile 1
Boulon (durit d’huile) 2
Durit d’huile 3
Crépine à huile (cadre) 4
6. Contrôler:
Crépine à huile (cadre)
Obstruée → Souffler.
7. Si le filtre à huile doit être remplacé
à l’occasion du changement d’huile,
déposer et remonter les pièces sui-
vantes.
Etapes de remplacement:
Déposer le couvercle d’élément de
filtre à huile 1 et l’élément de fil-
tre à huile 2.
Contrôler les joints toriques 3,
s’ils sont fissurés ou endommagés,
les remplacer par des neufs.
Monter l’élément de filtre à huile
et son couvercle.
T R..
Couvercle d’élément de
filtre à huile:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
ENGINE
MOTEUR

3 - 45
INSP
ADJ
8. Install:
Copper washer
1
Oil strainer (frame)
2
Oil hose
3
Bolt (oil hose)
4
Oil hose clamp
5
Lower engine bracket
9. Install:
Copper washer
Oil filter element drain bolt
Crankcase oil drain bolt
Frame oil drain bolt
10. Fill:
Engine oil
11. Check:
Oil leakage
12. Install:
Oil tank cap
13. Check:
Engine oil level
T R..70 Nm (7.0 m · kg, 50 ft · lb)
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)
Oil quantity:
Periodic oil change:
1.2 L
(1.06 Imp qt,
1.27 US qt)
With oil filter
replacement:
1.3 L
(1.14 Imp qt,
1.37 US qt)
Total amount:
1.4 L
(1.23 Imp qt,
1.48 US qt)
New
New
8. Monter:
Rondelle en cuivre 1
Crépine à huile (cadre) 2
Durit d’huile 3
Boulon (durit d’huile) 4
Collier de durit d’huile 5
Support de moteur inférieur
9. Monter:
Rondelle en cuivre
Boulon de vidange de l’élément
de filtre à huile
Boulon de vidange d’huile du
carter moteur
Boulon de vidange d’huile du
cadre
10. Remplir:
Huile moteur
11. Contrôler:
Fuites d’huile
12. Monter:
Bouchon du réservoir d’huile
13. Contrôler:
Niveau d’huile moteur
T R..70 Nm (7,0 m · kg, 50 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
Quantité d’huile:
Vidange périodique:
1,2 L
(1,06 Imp qt,
1,27 US qt)
Avec remplacement du
filtre à huile:
1,3 L
(1,14 Imp qt,
1,37 US qt)
Quantité totale:
1,4 L
(1,23 Imp qt,
1,48 US qt)
New
New
ENGINE
MOTEUR

3 - 47
INSP
ADJ
OIL PRESSURE INSPECTION
1. Check:
Oil pressure
Checking steps:
Slightly loosen the oil pressure
check bolt
1.
Start the engine and keep it
idling until oil starts to seep from
the oil pressure check bolt. If no
oil comes out after one minute,
turn the engine off so it will not
seize.
Check oil passages and oil
pump for damage or leakage.
Start the engine after solving
the problem(s) and recheck the
oil pressure.
Tighten the oil pressure check
bolt.
T R..
Oil pressure check bolt:
10 Nm
(1.0 m  kg, 7.2 ft  lb)
ENGINE IDLING SPEED
ADJUSTMENT
1. Start the engine and thoroughly
warm it up.
2. Adjust:
Engine idling speed
Adjustment steps:
Turn the throttle stop screw
1
until the specified engine idling
speed.
NOTE:Using a digital engine tachometer
for idle speed adjustment, detect
the engine idling speed by bring-
ing the sensing element
c of the
engine tachometer close to the
ignition coil
2.
To increase idle speed →
Turn the throttle stop screw
1 in a.
To decrease idle speed →
Turn the throttle stop screw
1 out b.
Engine idling speed:
1,750 ~ 1,950 r/min
c2
CONTROLE DE LA PRESSION
D’HUILE
1. Contrôler:
Pression d’huile
REGLAGE DU REGIME DE
RALENTI DU MOTEUR
1. Mettre le moteur en marche et bien
le laisser chauffer.
2. Régler:
Régime de ralenti Etapes du contrôle:
Desserrer légèrement le boulon de
contrôle de la pression d’huile 1.
Lancer le moteur et le laisser tour-
ner au ralenti jusqu’à ce que l’huile
commence à suinter par le boulon
de contrôle de la pression d’huile.
Si l’huile ne s’écoule toujours pas
après une minute, couper immédia-
tement le moteur afin qu’il ne se
grippe pas.
Vérifier que les passages d’huile et
la pompe à huile ne sont pas
endommagés ou ne présentent pas
de fuites.
Après avoir résolu le(s) pro-
blème(s), démarrer le moteur et
contrôler à nouveau la pression
d’huile.
Serrer le boulon de contrôle de la
pression d’huile.
T R..
Boulon de contrôle de la
pression d’huile:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Étapes du réglage:
Tourner la vis de butée de papillon
des gaz 1 jusqu’à obtention de la
vitesse de ralenti spécifiée.
N.B.:
A l’aide d’un compte-tours moteur
numérique pour réglage du ralenti,
déterminer le régime de ralenti en
approchant le capteur c du compte-
tours de la bobine d’allumage 2.
Pour augmenter le régime de
ralenti → Serrer la vis de butée
de papillon des gaz 1 dans le
sens a.
Pour diminuer le régime de ralenti
→ Tourner la vis de butée de
papillon des gaz 1 dans le sens
b.
Régime de ralenti:
1.750 à 1.950 tr/min
ENGINE
MOTEUR

3 - 49
INSP
ADJ

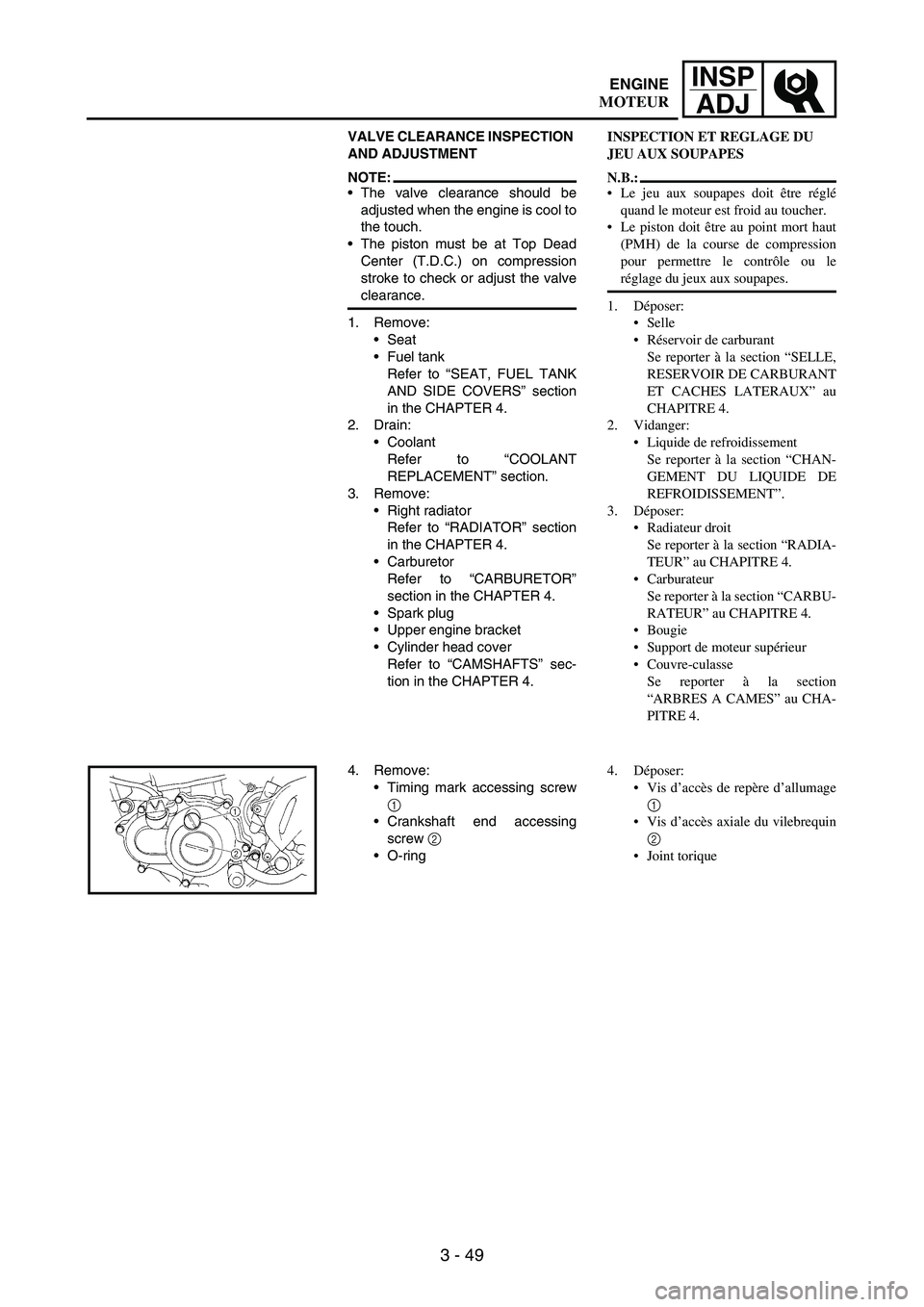

VALVE CLEARANCE INSPECTION
AND ADJUSTMENT
NOTE:The valve clearance should be
adjusted when the engine is cool to
the touch.
The piston must be at Top Dead
Center (T.D.C.) on compression
stroke to check or adjust the valve
clearance.
1. Remove:
Seat
Fuel tank
Refer to “SEAT, FUEL TANK
AND SIDE COVERS” section
in the CHAPTER 4.
2. Drain:
Coolant
Refer to “COOLANT
REPLACEMENT” section.
3. Remove:
Right radiator
Refer to “RADIATOR” section
in the CHAPTER 4.
Carburetor
Refer to “CARBURETOR”
section in the CHAPTER 4.
Spark plug
Upper engine bracket
Cylinder head cover
Refer to “CAMSHAFTS” sec-
tion in the CHAPTER 4.
4. Remove:
Timing mark accessing screw
1
Crankshaft end accessing
screw
2
O-ring
INSPECTION ET REGLAGE DU
JEU AUX SOUPAPES
N.B.:
Le jeu aux soupapes doit être réglé
quand le moteur est froid au toucher.
Le piston doit être au point mort haut
(PMH) de la course de compression
pour permettre le contrôle ou le
réglage du jeux aux soupapes.
1. Déposer:
Selle
Réservoir de carburant
Se reporter à la section “SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX” au
CHAPITRE 4.
2. Vidanger:
Liquide de refroidissement
Se reporter à la section “CHAN-
GEMENT DU LIQUIDE DE
REFROIDISSEMENT”.
3. Déposer:
Radiateur droit
Se reporter à la section “RADIA-
TEUR” au CHAPITRE 4.
Carburateur
Se reporter à la section “CARBU-
RATEUR” au CHAPITRE 4.
Bougie
Support de moteur supérieur
Couvre-culasse
Se reporter à la section
“ARBRES A CAMES” au CHA-
PITRE 4.
4. Déposer:
Vis d’accès de repère d’allumage
1
Vis d’accès axiale du vilebrequin
2
Joint torique
ENGINE
MOTEUR

3 - 51
INSP
ADJ
5. Check:
Valve clearance
Out of specification
→ Adjust.
Valve clearance (cold):
Intake valve:
0.10 ~ 0.15 mm
(0.0039 ~ 0.0059 in)
Exhaust valve:
0.17 ~ 0.22 mm
(0.0067 ~ 0.0087 in)
Checking steps:
Turn the crankshaft counter-
clockwise with a wrench.
Align the T.D.C. mark
a on the
rotor with the align mark
b on
the crankcase cover when pis-
ton is at T.D.C. on compression
stroke.
NOTE:In order to be sure that the piston
is at Top Dead Center, the punch
mark
c on the exhaust camshaft
and the punch mark
d on the
intake camshaft must align with
the cylinder head surface, as
shown in the illustration.
Measure the valve clearance
e
using a feeler gauge
1.
NOTE:Record the measured reading if
the clearance is incorrect.
5. Contrôler:
Jeu aux soupapes
Hors spécifications → Ajuster.
Jeu aux soupapes (à froid):
Soupape d’admission:
0,10 à 0,15 mm
(0,0039 à 0,0059 in)
Soupape d’échappement:
0,17 à 0,22 mm
(0,0067 à 0,0087 in)
Etapes du contrôle:
Tourner le vilebrequin dans le sens
inverse des aiguilles d’une montre
à l’aide d’une clé.
Aligner le repère PMH a du rotor
avec le repère d’alignement b du
couvercle de carter lorsque le pis-
ton est au PMH de la course de
compression.
N.B.:
Le piston est au point mort haut lors-
que le repère poinçonné c de l’arbre
à cames d’échappement et le repère
poinçonné d de l’arbre à cames
d’admission sont alignés avec la sur-
face de la culasse comme le montre
l’illustration.
Mesurer le jeu aux soupapes e à
l’aide d’une jauge d’épaisseur à
lames 1.
N.B.:
Enregistrer la valeur mesurée si le jeu
est incorrect.
ENGINE
MOTEUR

3 - 81
INSP
ADJ

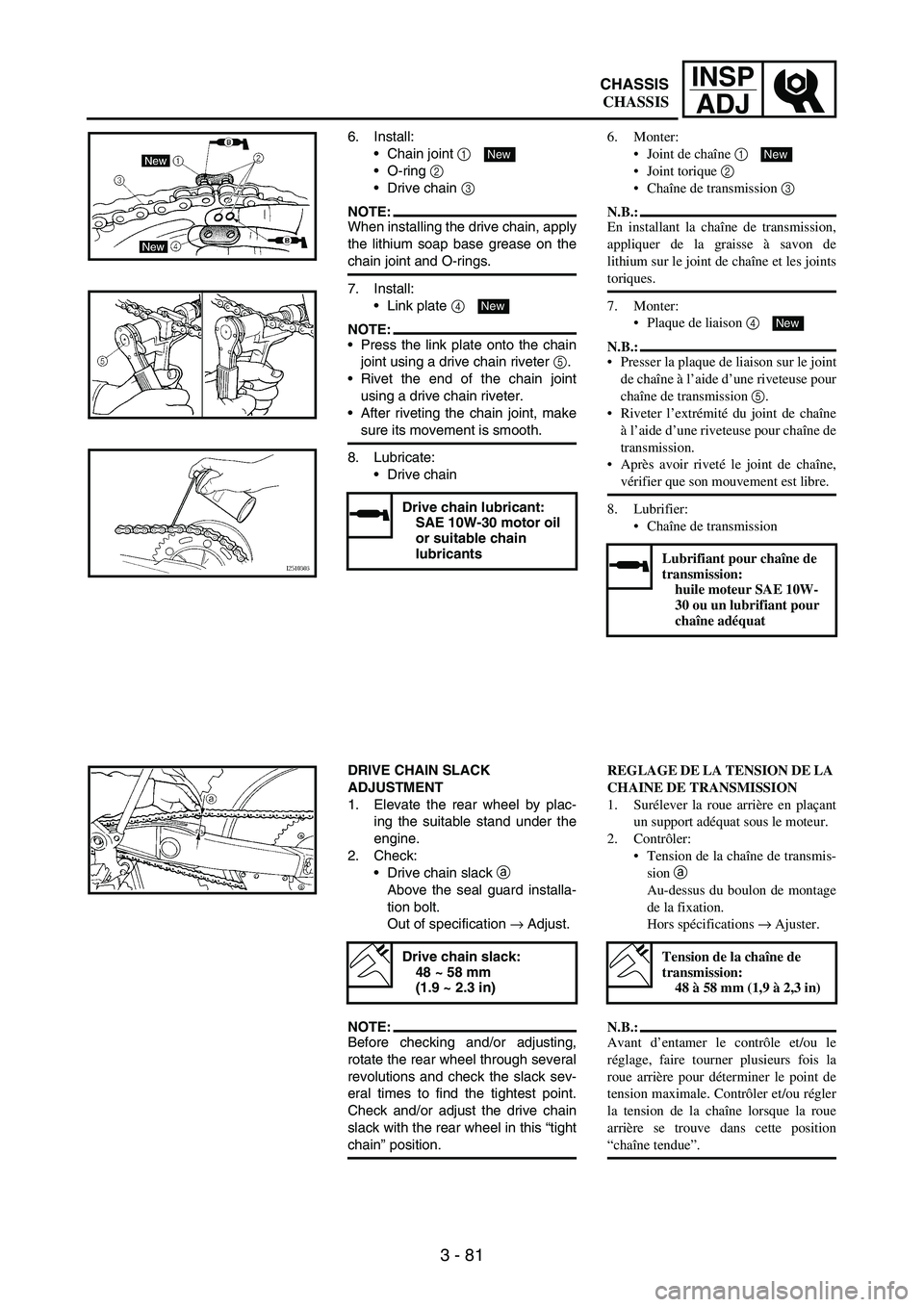

6. Install:
Chain joint
1
O-ring
2
Drive chain
3
NOTE:When installing the drive chain, apply
the lithium soap base grease on the
chain joint and O-rings.
7. Install:
Link plate
4
NOTE:Press the link plate onto the chain
joint using a drive chain riveter
5.
Rivet the end of the chain joint
using a drive chain riveter.
After riveting the chain joint, make
sure its movement is smooth.
8. Lubricate:
Drive chain
Drive chain lubricant:
SAE 10W-30 motor oil
or suitable chain
lubricants
New
New
DRIVE CHAIN SLACK
ADJUSTMENT
1. Elevate the rear wheel by plac-
ing the suitable stand under the
engine.
2. Check:
Drive chain slack
a
Above the seal guard installa-
tion bolt.
Out of specification
→ Adjust.
NOTE:Before checking and/or adjusting,
rotate the rear wheel through several
revolutions and check the slack sev-
eral times to find the tightest point.
Check and/or adjust the drive chain
slack with the rear wheel in this “tight
chain” position.
Drive chain slack:
48 ~ 58 mm
(1.9 ~ 2.3 in)
6. Monter:
Joint de chaîne 1
Joint torique 2
Chaîne de transmission 3
N.B.:
En installant la chaîne de transmission,
appliquer de la graisse à savon de
lithium sur le joint de chaîne et les joints
toriques.
7. Monter:
Plaque de liaison 4
N.B.:
Presser la plaque de liaison sur le joint
de chaîne à l’aide d’une riveteuse pour
chaîne de transmission 5.
Riveter l’extrémité du joint de chaîne
à l’aide d’une riveteuse pour chaîne de
transmission.
Après avoir riveté le joint de chaîne,
vérifier que son mouvement est libre.
8. Lubrifier:
Chaîne de transmission
Lubrifiant pour chaîne de
transmission:
huile moteur SAE 10W-
30 ou un lubrifiant pour
chaîne adéquat
New
New
REGLAGE DE LA TENSION DE LA
CHAINE DE TRANSMISSION
1. Surélever la roue arrière en plaçant
un support adéquat sous le moteur.
2. Contrôler:
Tension de la chaîne de transmis-
sion a
Au-dessus du boulon de montage
de la fixation.
Hors spécifications → Ajuster.
N.B.:
Avant d’entamer le contrôle et/ou le
réglage, faire tourner plusieurs fois la
roue arrière pour déterminer le point de
tension maximale. Contrôler et/ou régler
la tension de la chaîne lorsque la roue
arrière se trouve dans cette position
“chaîne tendue”.
Tension de la chaîne de
transmission:
48 à 58 mm (1,9 à 2,3 in)
CHASSIS
CHASSIS

3 - 101
INSP
ADJ
2. Inspect:
Bearing free play
Exist play
→ Replace.
EC36U013STEERING HEAD INSPECTION
AND ADJUSTMENT
1. Elevate the front wheel by plac-
ing a suitable stand under the
engine.
2. Check:
Steering stem
Grasp the bottom of the forks
and gently rock the fork
assembly back and forth.
Free play
→ Adjust steering
head.
3. Check:
Steering smooth action
Turn the handlebar lock to
lock.
Unsmooth action
→ Adjust
steering ring nut.
4. Adjust:
Steering ring nut
Steering ring nut adjustment
steps:
Remove the headlight.
Remove the handlebar and
upper bracket.
Loosen the steering ring nut
1
using the steering nut wrench
2.
Steering nut wrench:
YU-33975/90890-01403
Tighten the steering ring nut
3
using steering nut wrench
4.
NOTE:Apply the lithium soap base
grease on the thread of the
steering stem.
Set the torque wrench to the
steering nut wrench so that they
form a right angle.
Steering nut wrench:
YU-33975/90890-01403
T R..
Steering ring nut
(initial tightening):
38 Nm
(3.8 m  kg, 27 ft  lb)
2. Contrôler:
Jeu des roulements
Il y a du jeu → Remplacer.
CONTROLE ET REGLAGE DE LA
TETE DE FOURCHE
1. Surélever la roue avant en plaçant
un support adéquat sous le moteur.
2. Contrôler:
Colonne de direction
Saisir les bras de fourche par le
bas et secouer doucement la four-
che d’avant en arrière.
Jeu → Régler la tête de fourche.
3. Contrôler:
Fonctionnement régulier de la
direction
Tourner le guidon de butée à
butée.
Fonctionnement irrégulier →
Régler l’écrou de blocage de la
direction.
4. Régler:
Ecrou de blocage de la direction
Etapes de réglage de l’écrou de blo-
cage de la direction:
Déposer le phare.
Déposer le guidon et le té supé-
rieur.
Desserrer l’écrou de blocage de la
direction 1 à l’aide de la clé pour
écrou de direction 2.
Clé pour écrou de
direction:
YU-33975/90890-01403
Serrer l’écrou de blocage de la
direction 3 à l’aide de la clé pour
écrou de direction 4.
N.B.:
Appliquer de la graisse à savon de
lithium sur le filet de la colonne de
direction.
Adapter la clé dynamométrique à
la clé pour écrou de direction de
manière à ce qu’elles forment un
angle droit.
Clé pour écrou de
direction:
YU-33975/90890-01403
T R..
Ecrou de blocage de la
direction (serrage initial):
38 Nm
(3,8 m  kg, 27 ft  lb)
CHASSIS
CHASSIS

3 - 107
INSP
ADJ
EC370000
ELECTRICAL
EC371001SPARK PLUG INSPECTION
1. Remove:
Spark plug
2. Inspect:
Electrode
1
Wear/damage
→ Replace.
Insulator color
2
Normal condition is a medium
to light tan color.
Distinctly different color
→
Check the engine condition.
NOTE:When the engine runs for many
hours at low speeds, the spark plug
insulator will become sooty, even if
the engine and carburetor are in
good operating condition.
3. Measure:
Plug gap
a
Use a wire gauge or thickness
gauge.
Out of specification
→ Regap.
4. Clean the plug with a spark plug
cleaner if necessary.
Spark plug gap:
0.7 ~ 0.8 mm
(0.028 ~ 0.031 in)
5. Tighten:
Spark plug
NOTE:Before installing a spark plug,
clean the gasket surface and plug
surface.
Finger-tighten
a the spark plug
before torquing to specification
b.
T R..13 Nm (1.3 m · kg, 9.4 ft · lb)
IGNITION TIMING CHECK
1. Remove:
Timing mark accessing screw
1
PARTIE ELECTRIQUE
CONTROLE DE LA BOUGIE
1. Déposer:
Bougie
2. Contrôler:
Electrode 1
Usure/endommagement → Rem-
placer.
Couleur de l’isolant 2
La couleur normale est une cou-
leur bronze clair ou légèrement
foncé.
Couleur franchement différente
→ Contrôler l’état du moteur.
N.B.:
Lorsque le moteur tourne pendant des
heures à bas régime, l’isolant de la bou-
gie s’encrasse, même si le moteur et le
carburateur sont en bon état de fonction-
nement.
3. Mesurer:
Ecartement a
Utiliser un calibre pour fils ou un
calibre d’épaisseur.
Hors spécifications → Régler.
4. Si nécessaire, nettoyer la bougie à
l’aide d’un nettoie-bougies.
Ecartement des électrodes:
0,7 à 0,8 mm
(0,028 à 0,031 in)
5. Serrer:
Bougie
N.B.:
Avant de monter une bougie, nettoyer
la surface du joint et la surface de la
bougie.
Serrer la bougie à la main a avant de
la serrer au couple correct b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
CONTROLE DE L’AVANCE A
L’ALLUMAGE
1. Déposer:
Vis d’accès de repère d’allumage
1
ELECTRICAL
PARTIE ELECTRIQUE
