5 - 92
CHAS

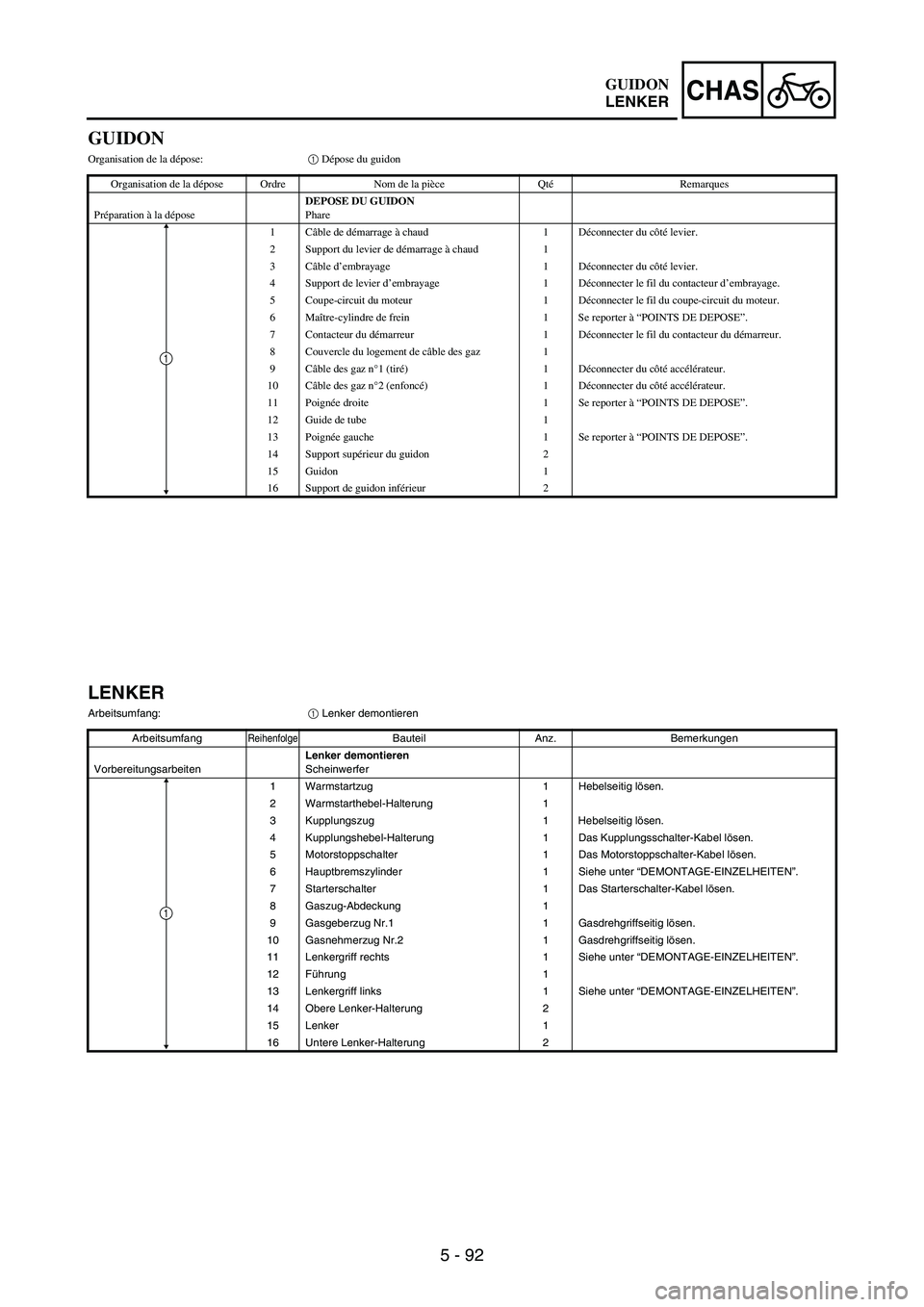

GUIDON
Organisation de la dépose:1 Dépose du guidon
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
Préparation à la déposeDEPOSE DU GUIDON
Phare
1Câble de démarrage à chaud 1 Déconnecter du côté levier.
2 Support du levier de démarrage à chaud 1
3Câble d’embrayage 1 Déconnecter du côté levier.
4 Support de levier d’embrayage 1 Déconnecter le fil du contacteur d’embrayage.
5 Coupe-circuit du moteur 1 Déconnecter le fil du coupe-circuit du moteur.
6Maître-cylindre de frein 1 Se reporter à “POINTS DE DEPOSE”.
7 Contacteur du démarreur 1 Déconnecter le fil du contacteur du démarreur.
8 Couvercle du logement de câble des gaz 1
9Câble des gaz n°1 (tiré)1Déconnecter du côté accélérateur.
10 Câble des gaz n°2 (enfoncé)1Déconnecter du côté accélérateur.
11 Poignée droite 1 Se reporter à “POINTS DE DEPOSE”.
12 Guide de tube 1
13 Poignée gauche 1 Se reporter à “POINTS DE DEPOSE”.
14 Support supérieur du guidon 2
15 Guidon 1
16 Support de guidon inférieur 2
1
LENKER
Arbeitsumfang:
1 Lenker demontieren
Arbeitsumfang
ReihenfolgeBauteil Anz. Bemerkungen
VorbereitungsarbeitenLenker demontieren
Scheinwerfer
1 Warmstartzug 1 Hebelseitig lösen.
2 Warmstarthebel-Halterung 1
3 Kupplungszug 1 Hebelseitig lösen.
4 Kupplungshebel-Halterung 1 Das Kupplungsschalter-Kabel lösen.
5 Motorstoppschalter 1 Das Motorstoppschalter-Kabel lösen.
6 Hauptbremszylinder 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
7 Starterschalter 1 Das Starterschalter-Kabel lösen.
8 Gaszug-Abdeckung 1
9 Gasgeberzug Nr.1 1 Gasdrehgriffseitig lösen.
10 Gasnehmerzug Nr.2 1 Gasdrehgriffseitig lösen.
11 Lenkergriff rechts 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
12 Führung 1
13 Lenkergriff links 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
14 Obere Lenker-Halterung 2
15 Lenker 1
16 Untere Lenker-Halterung 2
1
GUIDON
LENKER

5 - 103
CHAS
11. Install:
•Engine stop switch
1
•Clutch lever holder
2
•Bolt (clutch lever holder)
3
•Hot starter lever holder
4
•Bolt
(hot starter lever holder)
5
•Clamp
6
NOTE:•The engine stop switch, clutch
lever holder and clamp should be
installed according to the dimen-
sions shown.
•Pass the engine stop switch lead in
the middle of the clutch lever
holder.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
12. Install:
•Clutch cable
1
•Hot starter cable
2
NOTE:Apply the lithium soap base grease
on the clutch cable end and hot
starter cable end.
13. Adjust:
•Clutch lever free play
Refer to “CLUTCH ADJUST-
MENT” section in the CHAP-
TER 3.
•Hot starter lever free play
Refer to “HOT STARTER
LEVER ADJUSTMENT” sec-
tion in the CHAPTER 3.
14. Fasten the hot starter cable
1
and clutch cable
2 with a clamp
3.
1
2
3
11. Monter:
Coupe-circuit du moteur 1
Support du levier d’embrayage
2
Boulon (support du levier
d’embrayage) 3
Support du levier de démarrage à
chaud 4
Boulon
(support du levier de démarrage à
chaud) 5
Collier 6
N.B.:
Monter le coupe-circuit du moteur, le
support du levier d’embrayage et le
collier en respectant les dimensions
indiquées.
Faire passer le fil du coupe-circuit du
moteur au milieu du support du levier
d’embrayage.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
12. Monter:
Câble d’embrayage 1
Câble de démarrage à chaud 2
N.B.:
Appliquer de la graisse à savon de lithium
sur les extrémités du câble d’embrayage
et du câble de démarrage à chaud.
13. Régler:
Jeu du levier d’embrayage
Se reporter à la section “REGLAGE
DE L’EMBRAYAGE” au CHAPI-
TRE 3.
Jeu du levier de démarrage à
chaud
Se reporter à la section
“REGLAGE DU LEVIER DE
DEMARRAGE A CHAUD” au
CHAPITRE 3.
14. Fixer le câble de démarrage à chaud
1 et le câble d’embrayage 2 à
l’aide d’un collier 3.
HANDLEBAR
GUIDON

5 - 104
CHAS

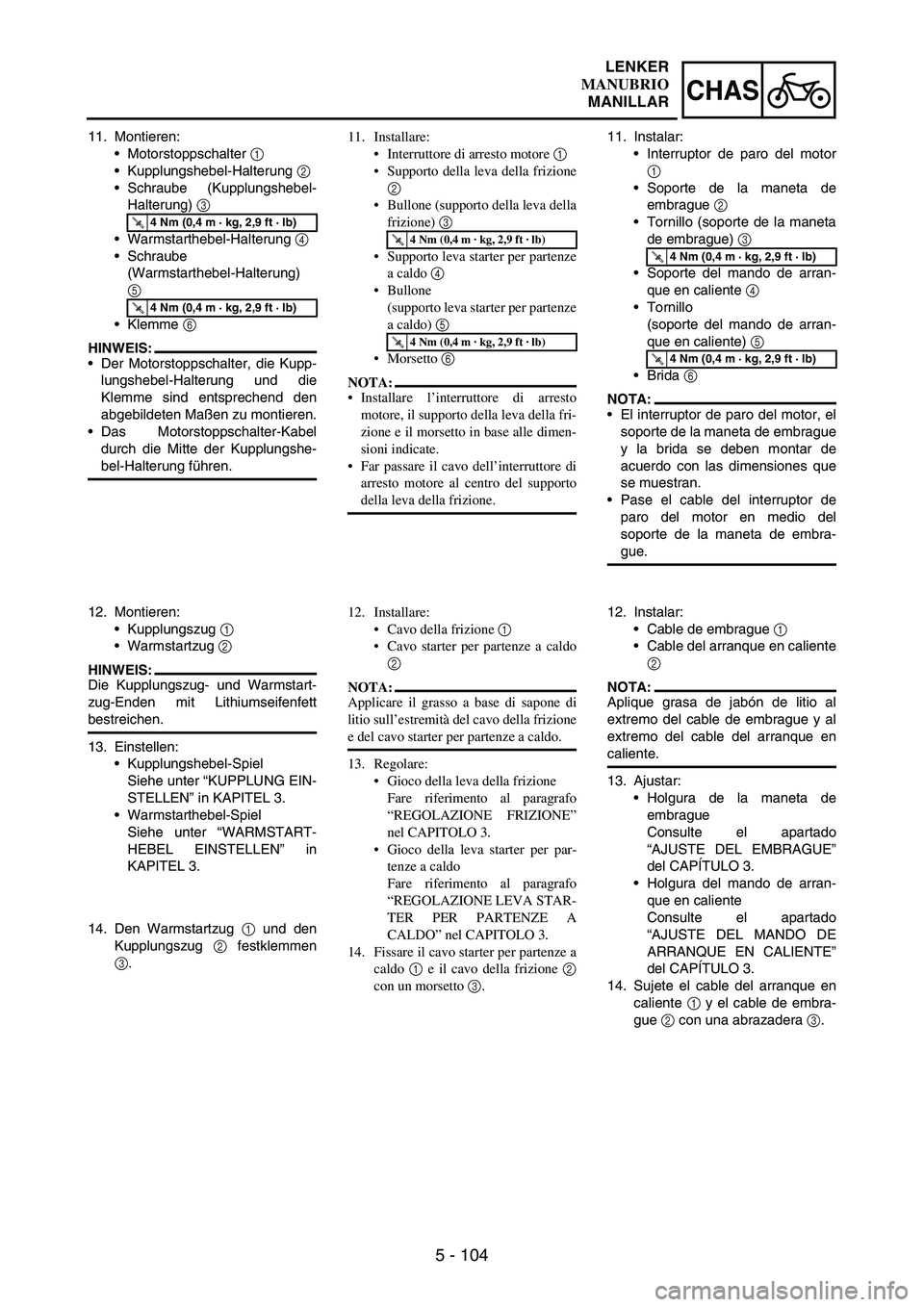

11. Montieren:
•Motorstoppschalter
1
•Kupplungshebel-Halterung
2
•Schraube (Kupplungshebel-
Halterung)
3
•Warmstarthebel-Halterung
4
•Schraube
(Warmstarthebel-Halterung)
5
•Klemme
6
HINWEIS:
•Der Motorstoppschalter, die Kupp-
lungshebel-Halterung und die
Klemme sind entsprechend den
abgebildeten Maßen zu montieren.
•Das Motorstoppschalter-Kabel
durch die Mitte der Kupplungshe-
bel-Halterung führen.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
12. Montieren:
•Kupplungszug
1
•Warmstartzug
2
HINWEIS:
Die Kupplungszug- und Warmstart-
zug-Enden mit Lithiumseifenfett
bestreichen.
13. Einstellen:
•Kupplungshebel-Spiel
Siehe unter “KUPPLUNG EIN-
STELLEN” in KAPITEL 3.
•Warmstarthebel-Spiel
Siehe unter “WARMSTART-
HEBEL EINSTELLEN” in
KAPITEL 3.
14. Den Warmstartzug
1 und den
Kupplungszug
2 festklemmen
3.11. Installare:
Interruttore di arresto motore 1
Supporto della leva della frizione
2
Bullone (supporto della leva della
frizione) 3
Supporto leva starter per partenze
a caldo 4
Bullone
(supporto leva starter per partenze
a caldo) 5
Morsetto 6
NOTA:
Installare l’interruttore di arresto
motore, il supporto della leva della fri-
zione e il morsetto in base alle dimen-
sioni indicate.
Far passare il cavo dell’interruttore di
arresto motore al centro del supporto
della leva della frizione.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
12. Installare:
Cavo della frizione 1
Cavo starter per partenze a caldo
2
NOTA:
Applicare il grasso a base di sapone di
litio sull’estremità del cavo della frizione
e del cavo starter per partenze a caldo.
13. Regolare:
Gioco della leva della frizione
Fare riferimento al paragrafo
“REGOLAZIONE FRIZIONE”
nel CAPITOLO 3.
Gioco della leva starter per par-
tenze a caldo
Fare riferimento al paragrafo
“REGOLAZIONE LEVA STAR-
TER PER PARTENZE A
CALDO” nel CAPITOLO 3.
14. Fissare il cavo starter per partenze a
caldo 1 e il cavo della frizione 2
con un morsetto 3.11. Instalar:
•Interruptor de paro del motor
1
•Soporte de la maneta de
embrague
2
•Tornillo (soporte de la maneta
de embrague)
3
•Soporte del mando de arran-
que en caliente
4
•Tornillo
(soporte del mando de arran-
que en caliente)
5
•Brida
6
NOTA:
•El interruptor de paro del motor, el
soporte de la maneta de embrague
y la brida se deben montar de
acuerdo con las dimensiones que
se muestran.
•Pase el cable del interruptor de
paro del motor en medio del
soporte de la maneta de embra-
gue.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
12. Instalar:
•Cable de embrague
1
•Cable del arranque en caliente
2
NOTA:
Aplique grasa de jabón de litio al
extremo del cable de embrague y al
extremo del cable del arranque en
caliente.
13. Ajustar:
•Holgura de la maneta de
embrague
Consulte el apartado
“AJUSTE DEL EMBRAGUE”
del CAPÍTULO 3.
•Holgura del mando de arran-
que en caliente
Consulte el apartado
“AJUSTE DEL MANDO DE
ARRANQUE EN CALIENTE”
del CAPÍTULO 3.
14. Sujete el cable del arranque en
caliente
1 y el cable de embra-
gue
2 con una abrazadera
3.
LENKER
MANUBRIO
MANILLAR

6 - 1
–+ELECELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC600000
ELECTRICAL
EC610000
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC611000ELECTRICAL COMPONENTS
1Headlight
2Multi-function display
3Engine stop switch
4Clutch switch
5Diode
6Starter relay diode
7Throttle position sensor
8Starter relay
9Fuse
0Starting circuit cut-off relay
ATaillightBNeutral switch
CStarter motor
DAC magneto
ERectifier/regulator
FIgnition coil
GSpark plug
HStart switch
IMain switch
JCDI unit
KSpeed sensor
LBatteryCOLOR CODE
B ...................... Black
Br ..................... Brown
Ch .................... Chocolate
Dg .................... Dark green
Gy .................... Gray
L ...................... Blue
O...................... Orange
R ...................... Red
Sb .................... Sky blue
W ..................... WhiteY ...................... Yellow
B/L ................... Black/Blue
B/W .................. Black/White
L/B ................... Blue/Black
L/R ................... Blue/Red
L/Y ................... Blue/Yellow
L/W .................. Blue/White
R/B................... Red/Black
R/W.................. Red/White
EC612000WIRING DIAGRAM
1 234
56
789
0A
B C
D EFGH
I
J
K
L
B/L
W
W
R
BR/BBr
R
BR/BBr
R
Y
Y
L/R/BBB
SbL/W
L/YBBB
WY
RY
R
LY
B
YLB/L
B
B
ON
OFF
10A
BB
OFF
START
R-BrL/W
B
BrL/W
BrL/W
L/B
-Y
Y
B
LY
B
L/WSb
B/WBBB
W/R/W
R/
BGyBrL/W
ON
STOP
O
LSbB/L
W RBrB/W
L
/
BGyWR
/B
B O
L/YSbL/R
R W
Y W
Y W
Y
L B
B
B
RRR/B
B Br B
B B B B
L/W
R
R
R R B
R
BrBr
L/W L/
W
Br B
L/B
L/B
L/R

Br
R/B
L/B L
/W
B/W
WW
/RW
RO
L
Y
ELO
B
L
Y
B/LSb
SbB/W
B
B
L/R L/Y L/Y
B
SbSb
B
Gy
D
E
CI
6
H4 5
B3J
K
2FG
7
8L9
1A
W
B
R/W
Ch
Dg
Y
B BrRW
WRB/W
SIGNAL
+
Backup
SLCT1
SLCT2
RST
GND
BrR/WB
B
R/WBr
WRB/W
R B
W
ChDgYB
B/WWRB/WWR
0
R
W
W W
B/L
Y B
RB
B
L
L
SbBB/LYO
L

6 - 2
–+ELEC
PARTIE ELECTRIQUE
COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
COMPOSANTS ELECTRIQUES
1Phare
2Ecran multifonction
3Coupe-circuit du moteur
4Contacteur d’embrayage
5Diode
6Diode du relais de démarreur
7Capteur de position de
papillon des gaz
8Relais de démarreur
9Fusible
0Relais de coupe-circuit de
démarrage
AFeu arrièreBContacteur de point mort
CDémarreur
DAlternateur avec rotor à
aimantation permanente
ERedresseur/régulateur
FBobine d’allumage
GBougie
HContacteur du démarreur
IContacteur à clé
JBoîtier CDI
KCapteur de vitesse
LBatterieCODES DE COULEUR
B ........................ Noir
Br ....................... Brun
Ch ...................... Chocolat
Dg ...................... Vert foncé
Gy ...................... Gris
L......................... Bleu
O ........................ Orange
R ........................ Rouge
Sb ....................... Bleu ciel
W ....................... Blanc
Y ........................ JauneB/L ..................... Noir/bleu
B/W ................... Noir/blanc
L/B ..................... Bleu/noir
L/R ..................... Bleu/rouge
L/Y..................... Bleu/jaune
L/W.................... Bleu/blanc
R/B..................... Rouge/noir
R/W ................... Rouge/blanc
SCHEMA DE CABLAGE
ELEKTRISCHE ANLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
ELEKTRISCHE BAUTEILE
1Scheinwerfer
2Multifunktionsanzeige
3Motorstoppschalter
4Kupplungsschalter
5Diode
6Starter-Relais-Diode
7Drosselklappensensor
8Starter-Relais
9Sicherung
0Anlasssperrelais
ARücklichtBLeerlaufschalter
CStartermotor
DLichtmaschine
EGleichrichter/Regler
FZündspule
GZündkerze
HStarterschalter
IZündschalter
JZündbox
KGeschwindigkeitssensor
LBatterieFARB-CODIERUNG
B ...................... Schwarz
Br ..................... Braun
Ch .................... Schokofarben
Dg .................... Dunkelgrün
Gy .................... Grau
L ...................... Blau
O...................... Orange
R ...................... Rot
Sb .................... Himmelblau
W ..................... Weiß
Y ...................... GelbB/L ................... Schwarz/Blau
B/W .................. Schwarz/Weiß
L/B ................... Blau/Schwarz
L/R ................... Blau/Rot
L/Y ................... Blau/Gelb
L/W .................. Blau/Weiß
R/B................... Rot/Schwarz
R/W.................. Rot/Weiß
SCHALTPLAN
IMPIANTO ELETTRICO
COMPONENTI ELETTRICI E SCHEMA ELETTRICO
COMPONENTI ELETTRICI
1Faro
2Display multifunzione
3Interruttore di arresto motore
4Interruttore della frizione
5Diodo
6Diodo del relè del motorino
di avviamento
7Sensore posizione farfalla
8Relè del motorino di
avviamento
9Fusibile
0Relè di interruzione del
circuito di avviamentoALuce posteriore
BInterruttore folle
CMotorino d’avviamento
DMagnete AC
ERaddrizzatore/regolatore
FBobina di accensione
GCandela d’accensione
HInterruttore dell’avviamento
IInterruttore di accensione
JUnità CDI
KSensore velocità
LBatteriaCODICE COLORE
B ........................ Nero
Br ....................... Marrone
Ch ...................... Cioccolato
Dg ...................... Verde scuro
Gy ...................... Grigio
L......................... Blu
O ........................ Arancione
R ........................ Rosso
Sb ....................... Azzurro
W ....................... Bianco
Y ........................ GialloB/L ..................... Nero/Blu
B/W ................... Blu/Bianco
L/B ..................... Blu/Nero
L/R ..................... Blu/Rosso
L/Y..................... Blu/Giallo
L/W.................... Blu/Bianco
R/B..................... Rosso/Nero
R/W ................... Rosso/Bianco
SCHEMA ELETTRICO
SISTEMA ELÉCTRICO
COMPONENTES Y ESQUEMA ELÉCTRICO
COMPONENTES ELÉCTRICOS
1Faro
2Visor multifunción
3Interruptor de paro del
motor
4Interruptor del embrague
5Diodo
6Diodo del relé de arranque
7Sensor de posición del
acelerador
8Relé de arranque
9Fusible
0Relé de corte del circuito de
arranqueAPiloto trasero
BInterruptor de luz de punto
muerto
CMotor de arranque
DMagneto CA
ERectificador/regulador
FBobina de encendido
GBujía
HInterruptor de arranque
IInterruptor principal
JUnidad CDI
KSensor de velocidad
LBateríaCOLORES
B ...................... Negro
Br ..................... Marrón
Ch .................... Chocolatet
Dg .................... Verde oscure
Gy .................... Gris
L ....................... Azul
O ...................... Naranja
R ...................... Rojo
Sb .................... Azul celeste
W ..................... Blanco
Y ...................... AmarilloB/L ................... Negro/Azul
B/W .................. Negro/Blanco
L/B ................... Azul/Negro
L/R ................... Azul/Rojo
L/Y ................... Azul/Amarillo
L/W .................. Azul/Blanco
R/B................... Rojo/Negro
R/W.................. Rojo/Blanco
ESQUEMA ELÉCTRICO
COMPOSANTS ELECTRIQUES ET SCHEMA DE CABLAGE
ELEKTRISCHE BAUTEILE UND SCHALTPLAN
COMPONENTI ELETTRICI E SCHEMA ELETTRICO
COMPONENTES Y ESQUEMA ELÉCTRICO
1
2
3
4
5
6
7

6 - 13
–+ELECIGNITION SYSTEM
SPARK GAP TEST
1. Disconnect the ignition coil from
spark plug.
2. Remove the ignition coil cap.
3. Connect the dynamic spark
tester
1 (ignition checker
2) as
shown.
•Ignition coil
3
•Spark plug
4
ÈFor USA and CDN
ÉExcept for USA and CDN
4. Kick the kickstarter crank.
5. Check the ignition spark gap.
6. Start engine, and increase spark
gap until misfire occurs. (for USA
and CDN only)
Minimum spark gap:
6.0 mm (0.24 in)
È
É
COUPLERS, LEADS AND
IGNITION COIL CONNECTION
INSPECTION
1. Check:
•Couplers and leads connec-
tion
Rust/dust/looseness/short-cir-
cuit
→ Repair or replace.
•Ignition coil and spark plug as
they are fitted
Push in the ignition coil until it
closely contacts the spark plug
hole in the cylinder head
cover.
ENGINE STOP SWITCH
INSPECTION
1. Inspect:
•Engine stop switch conduct
No continuity while being pushed
→
Replace.
Continuity while being freed
→
Replace.Tester (+) lead →
Black lead 1

Tester (–) lead →
Black lead 2

B
1
B
2
Tester
selector
position
PUSH IN
Ω
×
1
FREE
TEST DE LA LONGUEUR
D’ETINCELLE
1. Déconnecter la bobine d’allumage
de la bougie.
2. Déposer le capuchon de la bobine
d’allumage.
3. Connecter le testeur dynamique
d’étincelle 1 (contrôleur d’allu-
mage 2) comme indiqué.
Bobine d’allumage 3
Bougie 4
È
USA et CDN
É
Sauf USA et CDN
4. Actionner le kick.
5. Contrôler la longueur d’étincelle
d’allumage.
6. Démarrer le moteur et augmenter la
longueur d’étincelle jusqu’à ce
qu’un raté se produise. (uniquement
USA et CDN)
Longueur d’étincelle
minimum:
6,0 mm (0,24 in)
CONTROLE DES CONNEXIONS
DES FICHES RAPIDES, DES FILS
ET DE LA BOBINE D’ALLUMAGE
1. Vérifier:
Connexion des coupleurs et des
fils
Rouille/poussière/jeu/court-cir-
cuit → Réparer ou remplacer.
Bobine d’allumage et bougie en
place
Appuyer sur la bobine d’allu-
mage jusqu’à ce qu’elle soit en
contact étroit avec le trou de bou-
gie du couvre-culasse.
CONTROLE DU COUPE-CIRCUIT
DU MOTEUR
1. Contrôler:
Continuité du coupe-circuit du
moteur
Pas de continuité lorsque enfoncé →
Remplacer.
Continuité lorsque relâché → Rempla-
cer.Fil (+) du multimètre → fil noir 1
Fil (–) du multimètre → fil noir 2
B
1 B
2 Position du
sélecteur du
multimètre
ENFONCE
Ω × 1
RELACHE
SYSTEME D’ALLUMAGE

6 - 14
–+ELEC

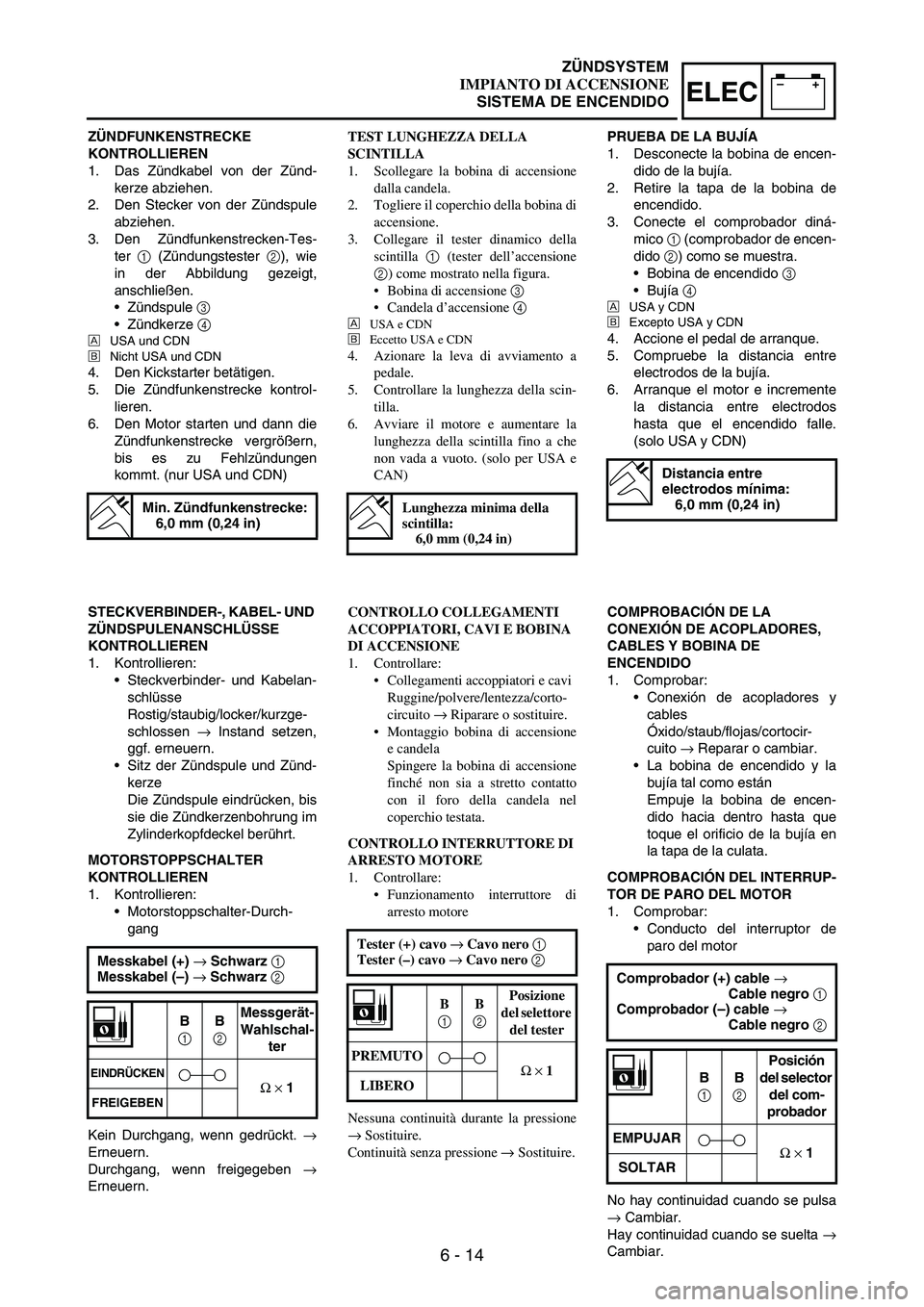

ZÜNDFUNKENSTRECKE
KONTROLLIEREN
1. Das Zündkabel von der Zünd-
kerze abziehen.
2. Den Stecker von der Zündspule
abziehen.
3. Den Zündfunkenstrecken-Tes-
ter
1 (Zündungstester
2), wie
in der Abbildung gezeigt,
anschließen.
•Zündspule
3
•Zündkerze
4
ÈUSA und CDN
ÉNicht USA und CDN
4. Den Kickstarter betätigen.
5. Die Zündfunkenstrecke kontrol-
lieren.
6. Den Motor starten und dann die
Zündfunkenstrecke vergrößern,
bis es zu Fehlzündungen
kommt. (nur USA und CDN)
Min. Zündfunkenstrecke:
6,0 mm (0,24 in)
STECKVERBINDER-, KABEL- UND
ZÜNDSPULENANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:
•Steckverbinder- und Kabelan-
schlüsse
Rostig/staubig/locker/kurzge-
schlossen
→ Instand setzen,
ggf. erneuern.
•Sitz der Zündspule und Zünd-
kerze
Die Zündspule eindrücken, bis
sie die Zündkerzenbohrung im
Zylinderkopfdeckel berührt.
MOTORSTOPPSCHALTER
KONTROLLIEREN
1. Kontrollieren:
•Motorstoppschalter-Durch-
gang
Kein Durchgang, wenn gedrückt.
→
Erneuern.
Durchgang, wenn freigegeben
→
Erneuern.Messkabel (+) → Schwarz 1
Messkabel (–) → Schwarz 2
B
1 B
2 Messgerät-
Wahlschal-
ter
EINDRÜCKENΩ × 1FREIGEBEN
TEST LUNGHEZZA DELLA
SCINTILLA
1. Scollegare la bobina di accensione
dalla candela.
2. Togliere il coperchio della bobina di
accensione.
3. Collegare il tester dinamico della
scintilla 1 (tester dell’accensione
2) come mostrato nella figura.
Bobina di accensione 3
Candela d’accensione 4
È
USA e CDN
É
Eccetto USA e CDN
4. Azionare la leva di avviamento a
pedale.
5. Controllare la lunghezza della scin-
tilla.
6. Avviare il motore e aumentare la
lunghezza della scintilla fino a che
non vada a vuoto. (solo per USA e
CAN)
Lunghezza minima della
scintilla:
6,0 mm (0,24 in)
CONTROLLO COLLEGAMENTI
ACCOPPIATORI, CAVI E BOBINA
DI ACCENSIONE
1. Controllare:
Collegamenti accoppiatori e cavi
Ruggine/polvere/lentezza/corto-
circuito → Riparare o sostituire.
Montaggio bobina di accensione
e candela
Spingere la bobina di accensione
finché non sia a stretto contatto
con il foro della candela nel
coperchio testata.
CONTROLLO INTERRUTTORE DI
ARRESTO MOTORE
1. Controllare:
Funzionamento interruttore di
arresto motore
Nessuna continuità durante la pressione
→ Sostituire.
Continuità senza pressione → Sostituire. Tester (+) cavo → Cavo nero 1
Tester (–) cavo → Cavo nero 2
B
1 B
2 Posizione
del selettore
del tester
PREMUTO
Ω × 1
LIBERO
PRUEBA DE LA BUJÍA
1. Desconecte la bobina de encen-
dido de la bujía.
2. Retire la tapa de la bobina de
encendido.
3. Conecte el comprobador diná-
mico
1 (comprobador de encen-
dido
2) como se muestra.
•Bobina de encendido
3
•Bujía
4
ÈUSA y CDN
ÉExcepto USA y CDN
4. Accione el pedal de arranque.
5. Compruebe la distancia entre
electrodos de la bujía.
6. Arranque el motor e incremente
la distancia entre electrodos
hasta que el encendido falle.
(solo USA y CDN)
Distancia entre
electrodos mínima:
6,0 mm (0,24 in)
COMPROBACIÓN DE LA
CONEXIÓN DE ACOPLADORES,
CABLES Y BOBINA DE
ENCENDIDO
1. Comprobar:
•Conexión de acopladores y
cables
Óxido/staub/flojas/cortocir-
cuito
→ Reparar o cambiar.
•La bobina de encendido y la
bujía tal como están
Empuje la bobina de encen-
dido hacia dentro hasta que
toque el orificio de la bujía en
la tapa de la culata.
COMPROBACIÓN DEL INTERRUP-
TOR DE PARO DEL MOTOR
1. Comprobar:
•Conducto del interruptor de
paro del motor
No hay continuidad cuando se pulsa
→ Cambiar.
Hay continuidad cuando se suelta
→
Cambiar.Comprobador (+) cable →
Cable negro 1
Comprobador (–) cable →
Cable negro 2
B
1 B
2 Posición
del selector
del com-
probador
EMPUJAR
Ω × 1
SOLTAR
ZÜNDSYSTEM
IMPIANTO DI ACCENSIONE
SISTEMA DE ENCENDIDO

6 - 65
–+ELECTHROTTLE POSITION SENSOR SYSTEM
8. Tighten:
•Screw
(throttle position sensor)
1
9. Stop the engine.
1
THROTTLE POSITION SENSOR
INPUT VOLTAGE INSPECTION
1. Disconnect the throttle position
sensor coupler.
2. Start the engine.
3. Inspect:
•Throttle position sensor input
voltage
Out of specification
→
Replace the CDI unit.
Tester (+) lead →
Blue lead 1

Tester (–) lead →

Black/Blue lead 2
Throttle
position
sensor input
voltageTester
selector
position
4 ~ 6 V DCV-20
8. Serrer:
Vis
(capteur de position de papillon
des gaz) 1
9. Arrêter le moteur.
CONTROLE DE LA TENSION
D’ENTREE DU CAPTEUR DE
POSITION DE PAPILLON DES
GAZ
1. Débrancher la fiche rapide du cap-
teur de position de papillon des gaz
2. Mettre le moteur en marche.
3. Contrôler:
Tension d’entrée du capteur de
position de papillon des gaz
Hors spécifications → Remplacer
le boîtier CDI
Fil (+) du multimètre → fil bleu 1
Fil (–) du multimètre →
fil noir/bleu 2
Tension
d’entrée du cap-
teur de position
de papillon des
gazPosition du
sélecteur du
multimètre
4 à 6 V DCV-20
SYSTEME DU CAPTEUR DE POSITION DE PAPILLON DES GAZ

7 - 3
TUNSETTING
CAUTION:
The carburetor is extremely sen-
sitive to foreign matter (dirt,
sand, water, etc.). During instal-
lation, do not allow foreign mat-
ter to get into the carburetor.
Always handle the carburetor
and its components carefully.
Even slight scratches, bends or
damage to carburetor parts may
prevent the carburetor from
functioning correctly. Carefully
perform all servicing with the
appropriate tools and without
applying excessive force.
When the engine is stopped or
when riding at no load, do not
open and close the throttle
unnecessarily. Otherwise, too
much fuel may be discharged,
starting may become difficult or
the engine may not run well.
After installing the carburetor,
check that the throttle operates
correctly and opens and closes
smoothly.
Atmospheric conditions and
carburetor settings
The air density (i.e., concentration
of oxygen in the air) determines
the richness or leanness of the air/
fuel mixture. Therefore, refer to the
above table for mixture settings.
That is:
•Higher temperature expands the
air with its resultant reduced den-
sity.
•Higher humidity reduces the
amount of oxygen in the air by so
much of the water vapor in the
same air.
•Lower atmospheric pressure (at a
high altitude) reduces the density
of the air.
Air temp. HumidityAir
pressure
(altitude)Mixture Setting
High High Low (high) Richer Leaner
Low Low High (low) Leaner Richer
ATTENTION:
Le carburateur est extrêmement
sensible aux corps étrangers (pous-
sière, sable, eau, etc.). Pendant le
montage, veiller à ce qu’aucun
corps étranger ne puisse pénétrer
dans le carburateur.
Toujours manipuler le carburateur
et ses composants avec prudence.
Tout endommagement (rayures
même légères, courbures, etc.) peut
empêcher le carburateur de fonc-
tionner correctement. Effectuer soi-
gneusement tout entretien à l’aide
des outils adéquats et sans forcer.
Lorsque le moteur est arrêté, ou
tourne sans charge, ne pas ouvrir et
fermer inutilement les gaz. Cela ris-
querait d’amener trop de carburant
et de rendre le démarrage difficile
ou d’altérer le fonctionnement du
moteur.
Après avoir monté le carburateur,
contrôler que le papillon fonctionne
correctement et s’ouvre et se ferme
sans problème.
Conditions atmosphériques et réglages
du carburateur
La densité de l’air (c.-à-d. la concen-
tration d’oxygène dans l’air) déter-
mine la richesse ou la pauvreté du
mélange air/carburant. Il convient dès
lors de se conformer au tableau ci-des-
sus pour la composition du mélange.
Tenir compte des trois facteurs suivants:
La température de l’air: la densité de
l’air diminue au fur et à mesure que
l’air se dilate sous l’effet des tempéra-
tures élevées.
Le taux d’humidité de l’air: le taux
d’oxygène diminue au fur et à mesure
que le taux d’humidité augmente.
Pression atmosphérique (altitude): la
densité diminue au fur et à mesure que
la pression atmosphérique descend
(altitude élevée).
Temp.
de l’airHumiditéPression
d’air
(altitude)MélangeRégla-
ges
Haute HauteBasse
(élevée)Plus
richePlus
pauvre
Basse BasseHaute
(basse)Plus
pauvrePlus
riche
REGLAGE
