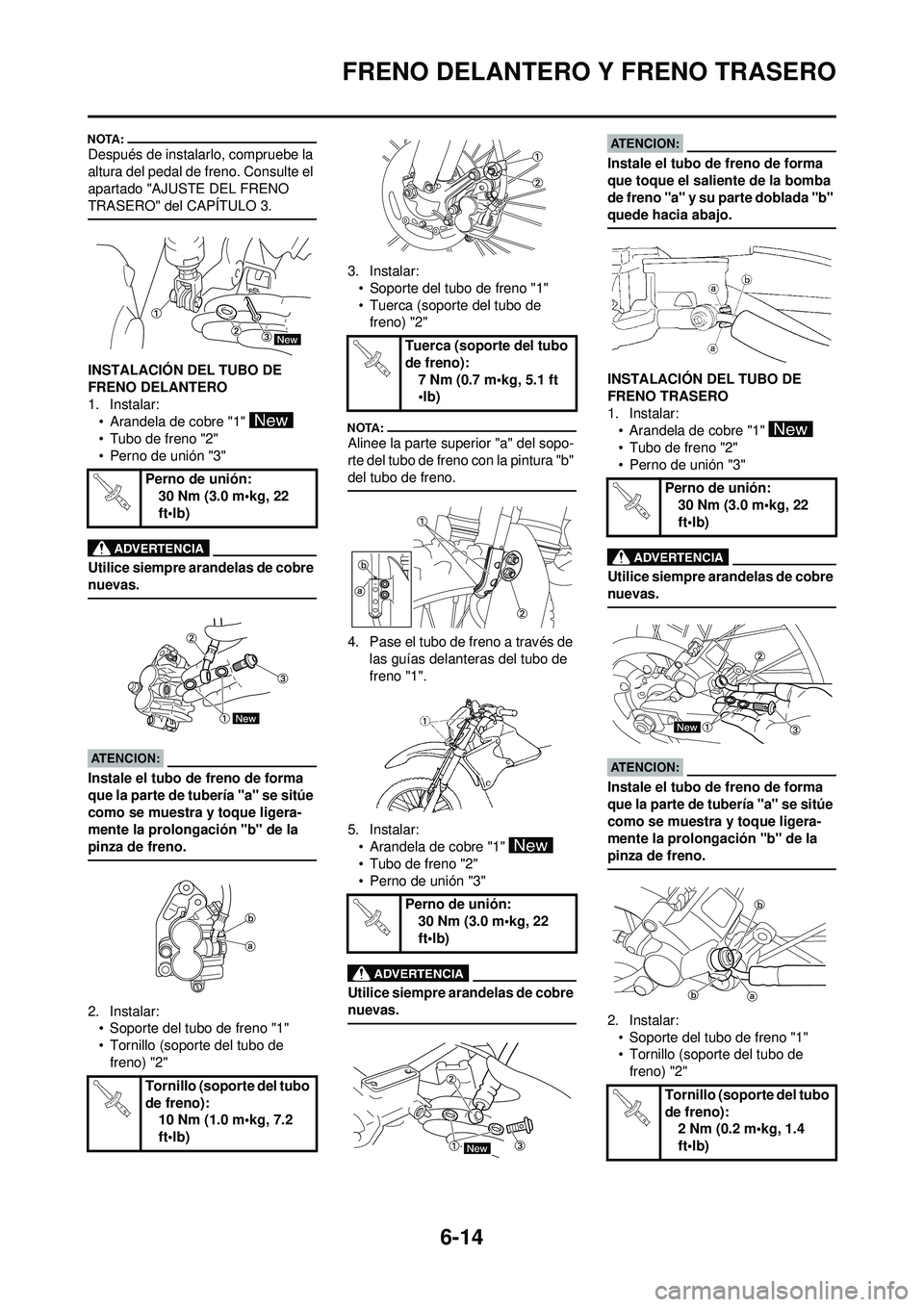

6-14
FRENO DELANTERO Y FRENO TRASERO
Después de instalarlo, compruebe la
altura del pedal de freno. Consulte el
apartado "AJUSTE DEL FRENO
TRASERO" del CAPÍTULO 3.
INSTALACIÓN DEL TUBO DE
FRENO DELANTERO
1. Instalar:
• Arandela de cobre "1"
• Tubo de freno "2"
• Perno de unión "3"
Utilice siempre arandelas de cobre
nuevas.
Instale el tubo de freno de forma
que la parte de tubería "a" se sitúe
como se muestra y toque ligera-
mente la prolongación "b" de la
pinza de freno.
2. Instalar:• Soporte del tubo de freno "1"
• Tornillo (soporte del tubo de
freno) "2" 3. Instalar:
• Soporte del tubo de freno "1"
• Tuerca (soporte del tubo de freno) "2"
Alinee la parte superior "a" del sopo-
rte del tubo de freno con la pintura "b"
del tubo de freno.
4. Pase el tubo de freno a través de
las guías delanteras del tubo de
freno "1".
5. Instalar: • Arandela de cobre "1"
• Tubo de freno "2"
• Perno de unión "3"
Utilice siempre arandelas de cobre
nuevas.
Instale el tubo de freno de forma
que toque el saliente de la bomba
de freno "a" y su parte doblada "b"
quede hacia abajo.
INSTALACIÓN DEL TUBO DE
FRENO TRASERO
1. Instalar:• Arandela de cobre "1"
• Tubo de freno "2"
• Perno de unión "3"
Utilice siempre arandelas de cobre
nuevas.
Instale el tubo de freno de forma
que la parte de tubería "a" se sitúe
como se muestra y toque ligera-
mente la prolongación "b" de la
pinza de freno.
2. Instalar:
• Soporte del tubo de freno "1"
• Tornillo (soporte del tubo de freno) "2"
Perno de unión:
30 Nm (3.0 m•kg, 22
ft•lb)
Tornillo (soporte del tubo
de freno): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Tuerca (soporte del tubo
de freno):
7 Nm (0.7 m•kg, 5.1 ft
•lb)
Perno de unión: 30 Nm (3.0 m•kg, 22
ft•lb)
Perno de unión:30 Nm (3.0 m•kg, 22
ft•lb)
Tornillo (soporte del tubo
de freno): 2 Nm (0.2 m•kg, 1.4
ft•lb)

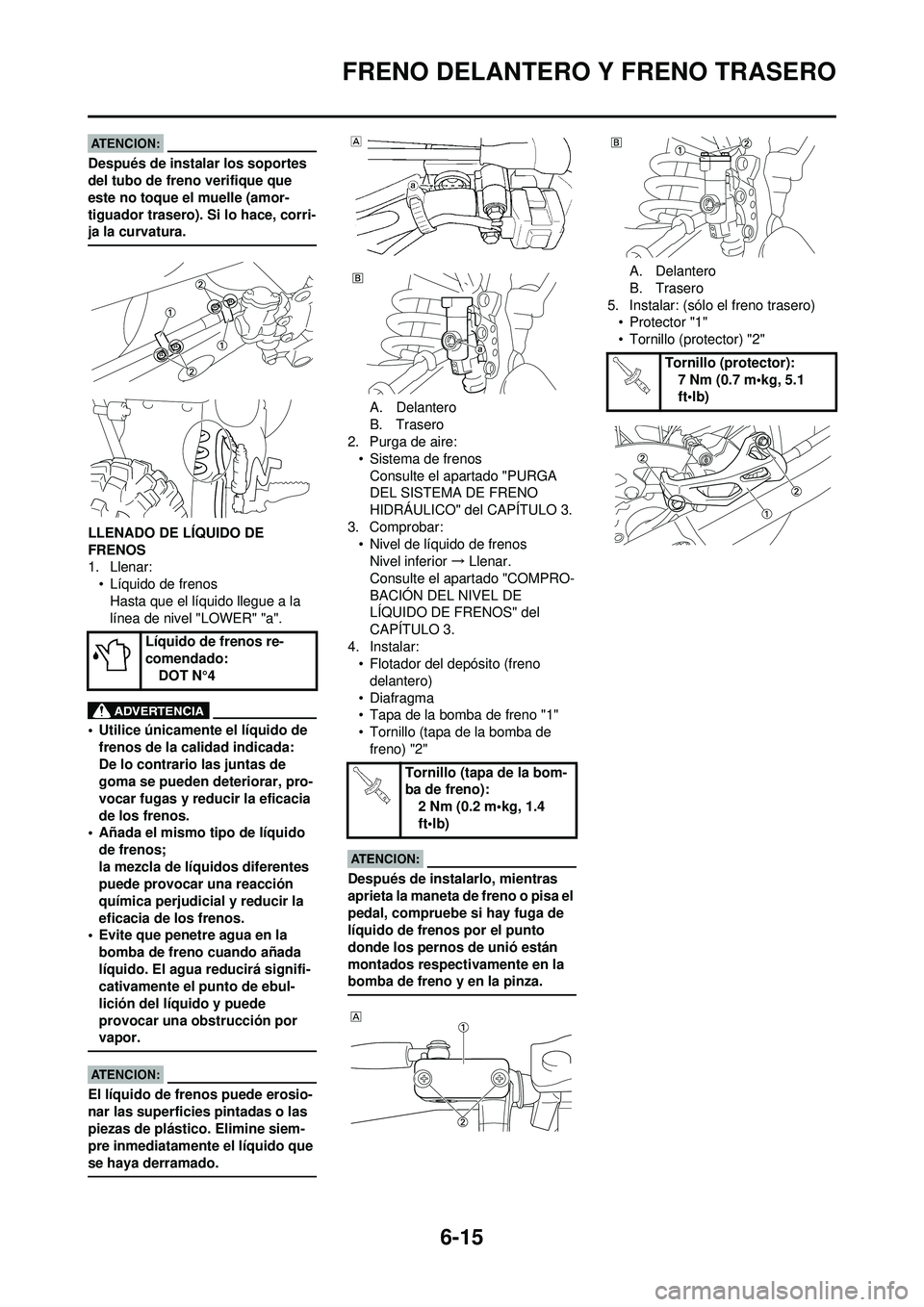

6-15
FRENO DELANTERO Y FRENO TRASERO
Después de instalar los soportes
del tubo de freno verifique que
este no toque el muelle (amor-
tiguador trasero). Si lo hace, corri-
ja la curvatura.
LLENADO DE LÍQUIDO DE
FRENOS
1. Llenar:
• Líquido de frenosHasta que el líquido llegue a la
línea de nivel "LOWER" "a".
• Utilice únicamente el líquido de frenos de la calidad indicada:
De lo contrario las juntas de
goma se pueden deteriorar, pro-
vocar fugas y reducir la eficacia
de los frenos.
• Añada el mismo tipo de líquido
de frenos;
la mezcla de líquidos diferentes
puede provocar una reacción
química perjudicial y reducir la
eficacia de los frenos.
• Evite que penetre agua en la
bomba de freno cuando añada
líquido. El agua reducirá signifi-
cativamente el punto de ebul-
lición del líquido y puede
provocar una obstrucción por
vapor.
El líquido de frenos puede erosio-
nar las superficies pintadas o las
piezas de plástico. Elimine siem-
pre inmediatamente el líquido que
se haya derramado.
A. Delantero
B. Trasero
2. Purga de aire:
• Sistema de frenosConsulte el apartado "PURGA
DEL SISTEMA DE FRENO
HIDRÁULICO" del CAPÍTULO 3.
3. Comprobar: • Nivel de líquido de frenosNivel inferior → Llenar.
Consulte el apartado "COMPRO-
BACIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS" del
CAPÍTULO 3.
4. Instalar: • Flotador del depósito (freno
delantero)
•Diafragma
• Tapa de la bomba de freno "1"
• Tornillo (tapa de la bomba de freno) "2"
Después de instalarlo, mientras
aprieta la maneta de freno o pisa el
pedal, compruebe si hay fuga de
líquido de frenos por el punto
donde los pernos de unió están
montados respectivamente en la
bomba de freno y en la pinza.
A. Delantero
B. Trasero
5. Instalar: (sólo el freno trasero) • Protector "1"
• Tornillo (protector) "2"
Líquido de frenos re-
comendado: DOT N°4
Tornillo (tapa de la bom-
ba de freno):2 Nm (0.2 m•kg, 1.4
ft•lb)
Tornillo (protector):7 Nm (0.7 m•kg, 5.1
ft•lb)

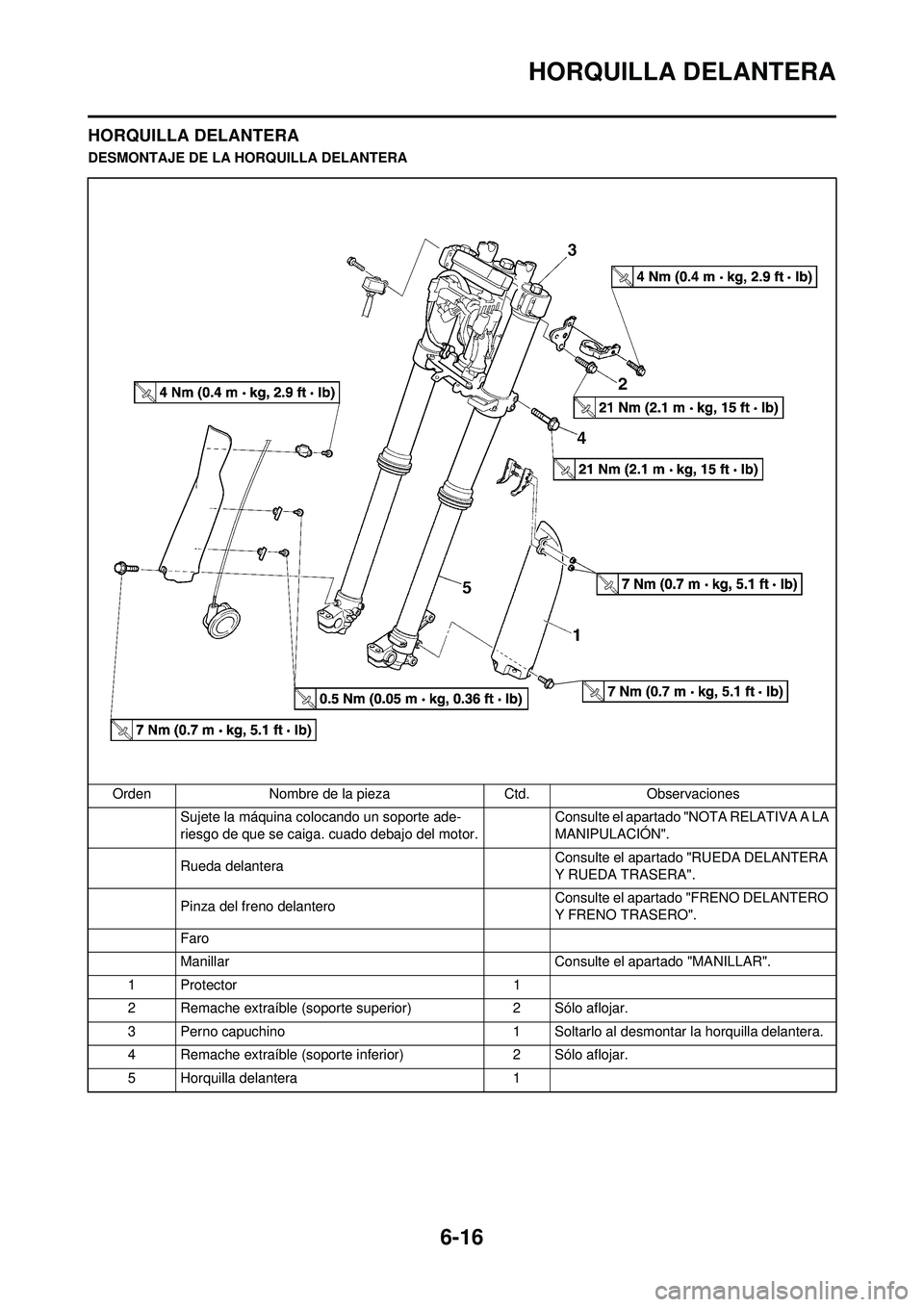

6-16
HORQUILLA DELANTERA
HORQUILLA DELANTERA
DESMONTAJE DE LA HORQUILLA DELANTERAOrden Nombre de la pieza Ctd.Observaciones
Sujete la máquina colocando un soporte ade-
riesgo de que se caiga. cuado debajo del motor. Consulte el apartado "NOTA RELATIVA A LA
MANIPULACIÓN".
Rueda delantera Consulte el apartado "RUEDA DELANTERA
Y RUEDA TRASERA".
Pinza del freno delantero Consulte el apartado "FRENO DELANTERO
Y FRENO TRASERO".
Faro
Manillar Consulte el apartado "MANILLAR".
1Protector 1
2 Remache extraíble (soporte superior) 2 Sólo aflojar.
3 Perno capuchino 1 Soltarlo al desmontar la horquilla delantera.
4 Remache extraíble (soporte inferior) 2 Sólo aflojar.
5 Horquilla delantera 1

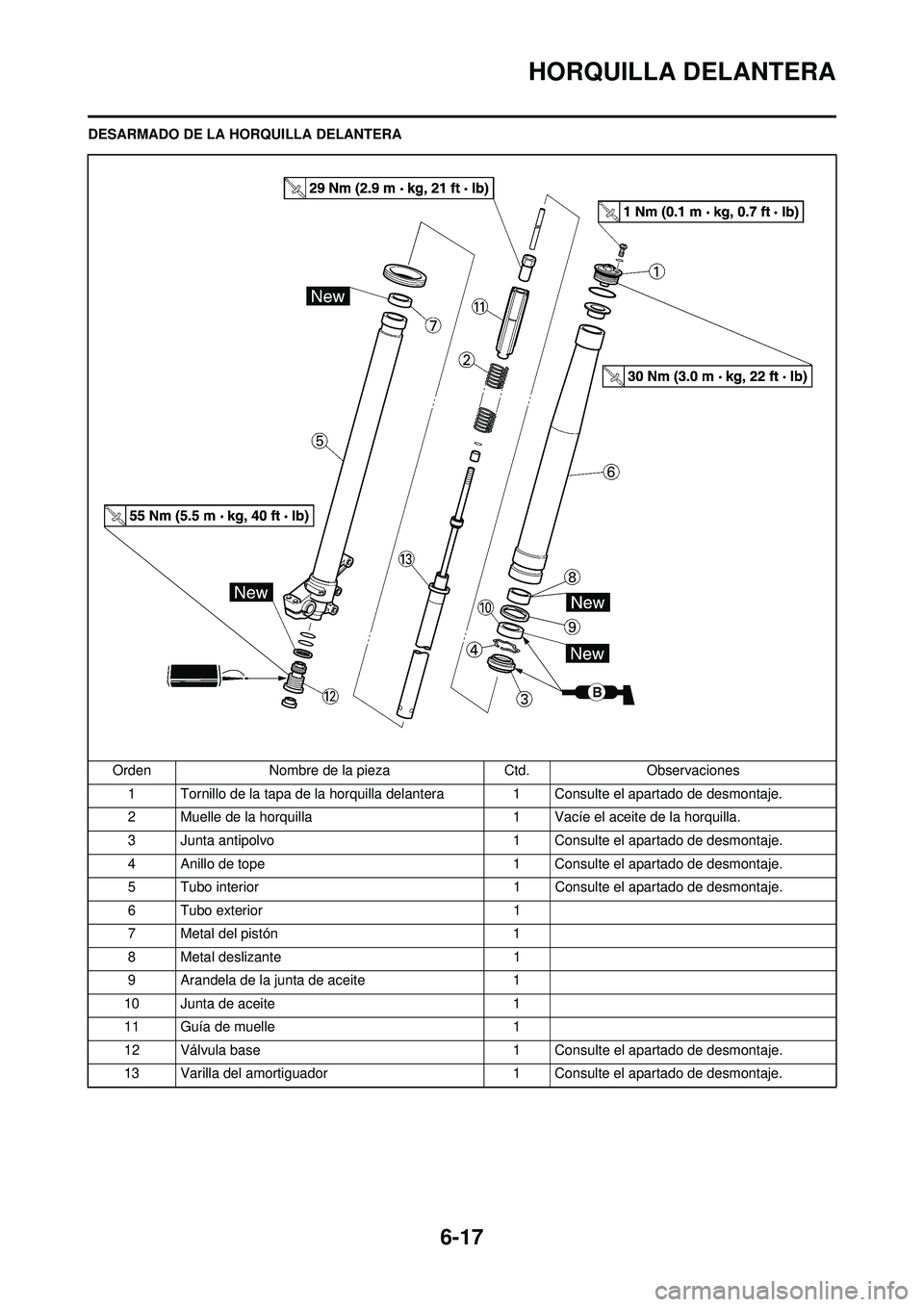

6-17
HORQUILLA DELANTERA
DESARMADO DE LA HORQUILLA DELANTERAOrden Nombre de la pieza Ctd.Observaciones
1 Tornillo de la tapa de la horquilla delantera 1 Consulte el apartado de desmontaje.
2 Muelle de la horquilla 1 Vacíe el aceite de la horquilla.
3 Junta antipolvo 1 Consulte el apartado de desmontaje.
4 Anillo de tope 1 Consulte el apartado de desmontaje.
5 Tubo interior 1 Consulte el apartado de desmontaje.
6 Tubo exterior 1
7 Metal del pistón 1
8 Metal deslizante 1
9 Arandela de la junta de aceite 1
10 Junta de aceite 1
11 Guía de muelle 1
12 Válvula base 1 Consulte el apartado de desmontaje.
13 Varilla del amortiguador 1 Consulte el apartado de desmontaje.

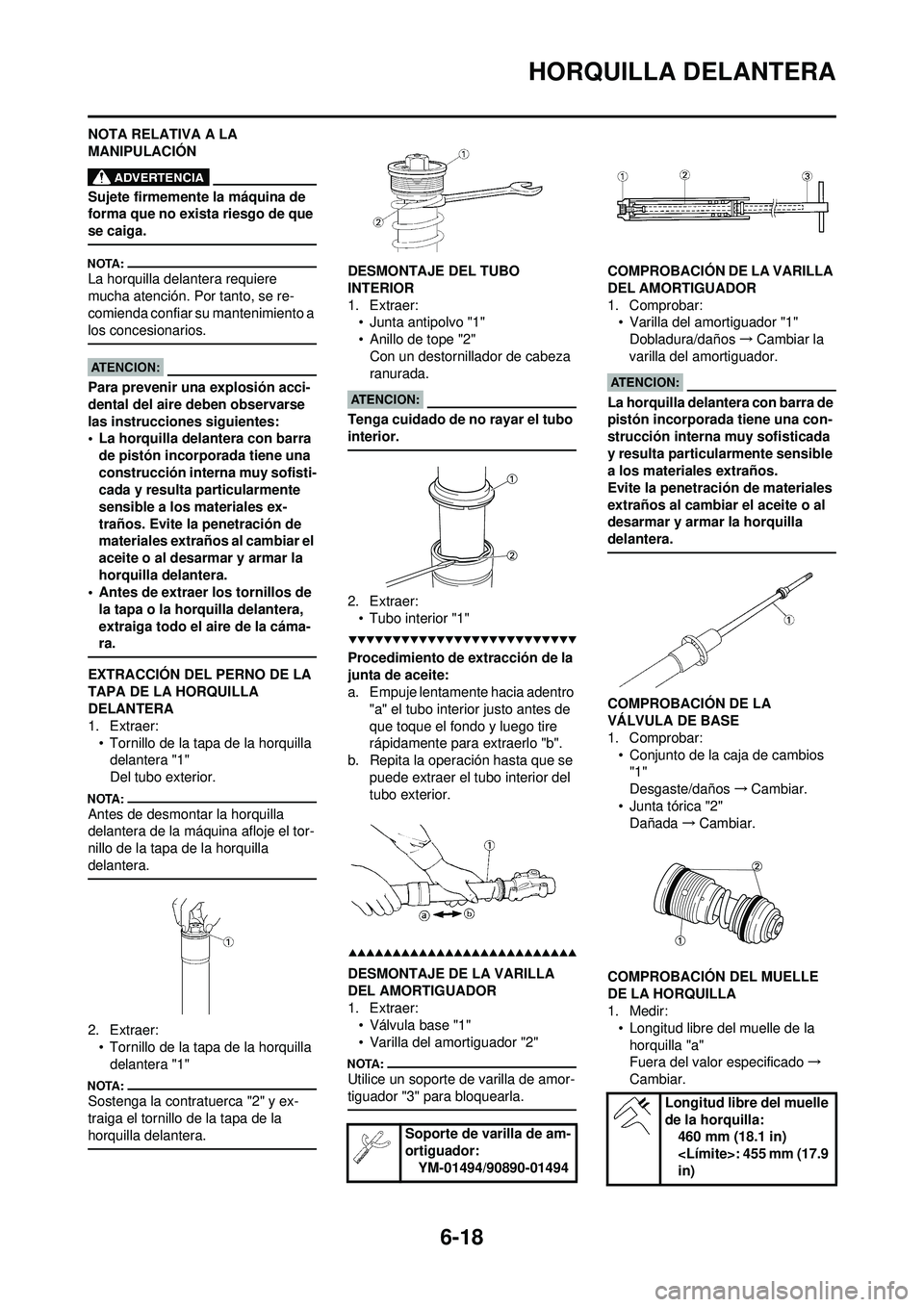

6-18
HORQUILLA DELANTERA
NOTA RELATIVA A LA
MANIPULACIÓN
Sujete firmemente la máquina de
forma que no exista riesgo de que
se caiga.
La horquilla delantera requiere
mucha atención. Por tanto, se re-
comienda confiar su mantenimiento a
los concesionarios.
Para prevenir una explosión acci-
dental del aire deben observarse
las instrucciones siguientes:
• La horquilla delantera con barra de pistón incorporada tiene una
construcción interna muy sofisti-
cada y resulta particularmente
sensible a los materiales ex-
traños. Evite la penetración de
materiales extraños al cambiar el
aceite o al desarmar y armar la
horquilla delantera.
• Antes de extraer los tornillos de
la tapa o la horquilla delantera,
extraiga todo el aire de la cáma-
ra.
EXTRACCIÓN DEL PERNO DE LA
TAPA DE LA HORQUILLA
DELANTERA
1. Extraer:• Tornillo de la tapa de la horquilla delantera "1"
Del tubo exterior.
Antes de desmontar la horquilla
delantera de la máquina afloje el tor-
nillo de la tapa de la horquilla
delantera.
2. Extraer:
• Tornillo de la tapa de la horquilla delantera "1"
Sostenga la contratuerca "2" y ex-
traiga el tornillo de la tapa de la
horquilla delantera.
DESMONTAJE DEL TUBO
INTERIOR
1. Extraer:• Junta antipolvo "1"
• Anillo de tope "2"
Con un destornillador de cabeza
ranurada.
Tenga cuidado de no rayar el tubo
interior.
2. Extraer:• Tubo interior "1"
Procedimiento de extracción de la
junta de aceite:
a. Empuje lentamente hacia adentro
"a" el tubo interior justo antes de
que toque el fondo y luego tire
rápidamente para extraerlo "b".
b. Repita la operación hasta que se puede extraer el tubo interior del
tubo exterior.
DESMONTAJE DE LA VARILLA
DEL AMORTIGUADOR
1. Extraer:•Válvula base "1"
• Varilla del amortiguador "2"
Utilice un soporte de varilla de amor-
tiguador "3" para bloquearla.
COMPROBACIÓN DE LA VARILLA
DEL AMORTIGUADOR
1. Comprobar:• Varilla del amortiguador "1"
Dobladura/daños →Cambiar la
varilla del amortiguador.
La horquilla delantera con barra de
pistón incorporada tiene una con-
strucción interna muy sofisticada
y resulta particularmente sensible
a los materiales extraños.
Evite la penetración de materiales
extraños al cambiar el aceite o al
desarmar y armar la horquilla
delantera.
COMPROBACIÓN DE LA
VÁLVULA DE BASE
1. Comprobar: • Conjunto de la caja de cambios "1"
Desgaste/daños →Cambiar.
• Junta tórica "2" Dañada →Cambiar.
COMPROBACIÓN DEL MUELLE
DE LA HORQUILLA
1. Medir: • Longitud libre del muelle de la horquilla "a"
Fuera del valor especificado →
Cambiar.
Soporte de varilla de am-
ortiguador: YM-01494/90890-01494
Longitud libre del muelle
de la horquilla:460 mm (18.1 in)
: 455 mm (17.9
in)

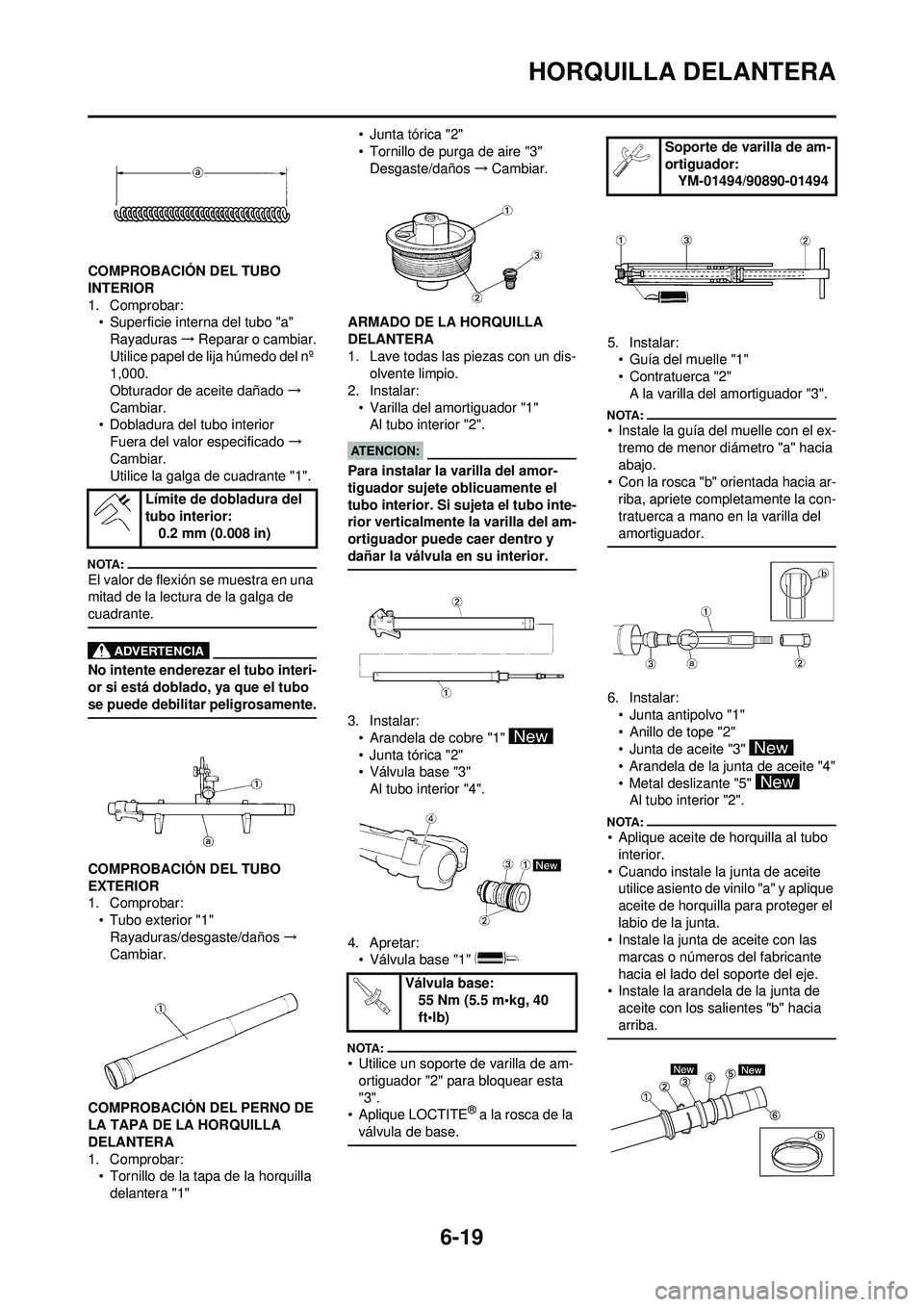

6-19
HORQUILLA DELANTERA
COMPROBACIÓN DEL TUBO
INTERIOR
1. Comprobar:• Superficie interna del tubo "a"
Rayaduras →Reparar o cambiar.
Utilice papel de lija húmedo del nº
1,000.
Obturador de aceite dañado →
Cambiar.
• Dobladura del tubo interior
Fuera del valor especificado →
Cambiar.
Utilice la galga de cuadrante "1".
El valor de flexión se muestra en una
mitad de la lectura de la galga de
cuadrante.
No intente enderezar el tubo interi-
or si está doblado, ya que el tubo
se puede debilitar peligrosamente.
COMPROBACIÓN DEL TUBO
EXTERIOR
1. Comprobar: • Tubo exterior "1"Rayaduras/desgaste/daños →
Cambiar.
COMPROBACIÓN DEL PERNO DE
LA TAPA DE LA HORQUILLA
DELANTERA
1. Comprobar: • Tornillo de la tapa de la horquilla
delantera "1" • Junta tórica "2"
• Tornillo de purga de aire "3"
Desgaste/daños →Cambiar.
ARMADO DE LA HORQUILLA
DELANTERA
1. Lave todas las piezas con un dis- olvente limpio.
2. Instalar: • Varilla del amortiguador "1"Al tubo interior "2".
Para instalar la varilla del amor-
tiguador sujete oblicuamente el
tubo interior. Si sujeta el tubo inte-
rior verticalmente la varilla del am-
ortiguador puede caer dentro y
dañar la válvula en su interior.
3. Instalar:
• Arandela de cobre "1"
• Junta tórica "2"
•Válvula base "3"Al tubo interior "4".
4. Apretar: •Válvula base "1"
• Utilice un soporte de varilla de am-
ortiguador "2" para bloquear esta
"3".
• Aplique LOCTITE
® a la rosca de la
válvula de base.
5. Instalar: • Guía del muelle "1"
• Contratuerca "2"
A la varilla del amortiguador "3".
• Instale la guía del muelle con el ex-tremo de menor diámetro "a" hacia
abajo.
• Con la rosca "b" orientada hacia ar- riba, apriete completamente la con-
tratuerca a mano en la varilla del
amortiguador.
6. Instalar:
• Junta antipolvo "1"
• Anillo de tope "2"
• Junta de aceite "3"
• Arandela de la junta de aceite "4"
• Metal deslizante "5" Al tubo interior "2".
• Aplique aceite de horquilla al tubo
interior.
• Cuando instale la junta de aceite utilice asiento de vinilo "a" y aplique
aceite de horquilla para proteger el
labio de la junta.
• Instale la junta de aceite con las
marcas o números del fabricante
hacia el lado del soporte del eje.
• Instale la arandela de la junta de
aceite con los salientes "b" hacia
arriba.
Límite de dobladura del
tubo interior: 0.2 mm (0.008 in)
Válvula base:55 Nm (5.5 m•kg, 40
ft•lb)
Soporte de varilla de am-
ortiguador:YM-01494/90890-01494

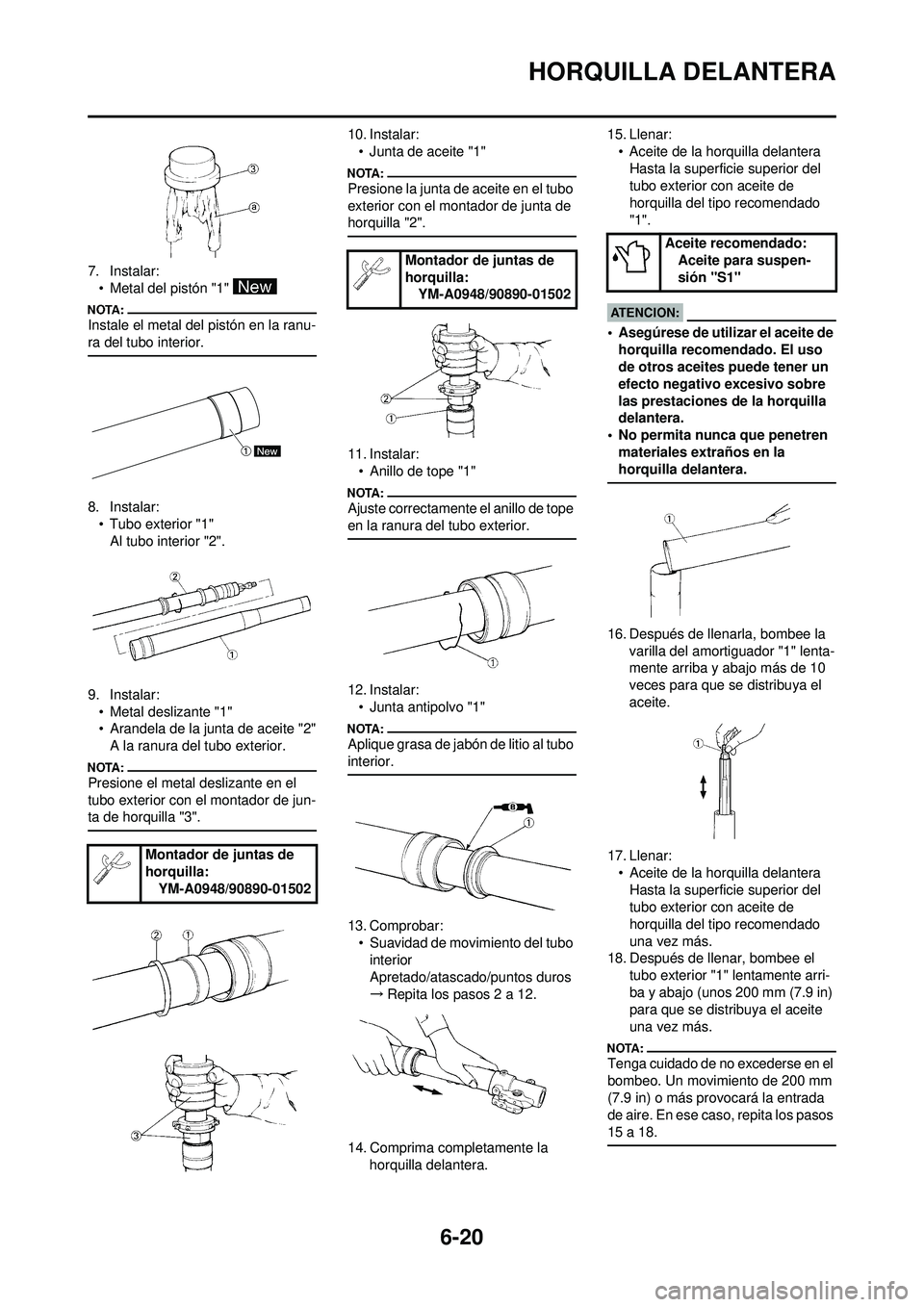

6-20
HORQUILLA DELANTERA
7. Instalar:• Metal del pistón "1"
Instale el metal del pistón en la ranu-
ra del tubo interior.
8. Instalar:• Tubo exterior "1"Al tubo interior "2".
9. Instalar: • Metal deslizante "1"
• Arandela de la junta de aceite "2"A la ranura del tubo exterior.
Presione el metal deslizante en el
tubo exterior con el montador de jun-
ta de horquilla "3".
10. Instalar:• Junta de aceite "1"
Presione la junta de aceite en el tubo
exterior con el montador de junta de
horquilla "2".
11. Instalar:• Anillo de tope "1"
Ajuste correctamente el anillo de tope
en la ranura del tubo exterior.
12. Instalar:• Junta antipolvo "1"
Aplique grasa de jabón de litio al tubo
interior.
13. Comprobar:• Suavidad de movimiento del tubo interior
Apretado/atascado/puntos duros
→ Repita los pasos 2 a 12.
14. Comprima completamente la horquilla delantera. 15. Llenar:
• Aceite de la horquilla delanteraHasta la superficie superior del
tubo exterior con aceite de
horquilla del tipo recomendado
"1".
• Asegúrese de utilizar el aceite de horquilla recomendado. El uso
de otros aceites puede tener un
efecto negativo excesivo sobre
las prestaciones de la horquilla
delantera.
• No permita nunca que penetren materiales extraños en la
horquilla delantera.
16. Después de llenarla, bombee la varilla del amortiguador "1" lenta-
mente arriba y abajo más de 10
veces para que se distribuya el
aceite.
17. Llenar: • Aceite de la horquilla delanteraHasta la superficie superior del
tubo exterior con aceite de
horquilla del tipo recomendado
una vez más.
18. Después de llenar, bombee el
tubo exterior "1" lentamente arri-
ba y abajo (unos 200 mm (7.9 in)
para que se distribuya el aceite
una vez más.
Tenga cuidado de no excederse en el
bombeo. Un movimiento de 200 mm
(7.9 in) o más provocará la entrada
de aire. En ese caso, repita los pasos
15 a 18.
Montador de juntas de
horquilla:YM-A0948/90890-01502
Montador de juntas de
horquilla:YM-A0948/90890-01502
Aceite recomendado:Aceite para suspen-
sión "S1"

6-21

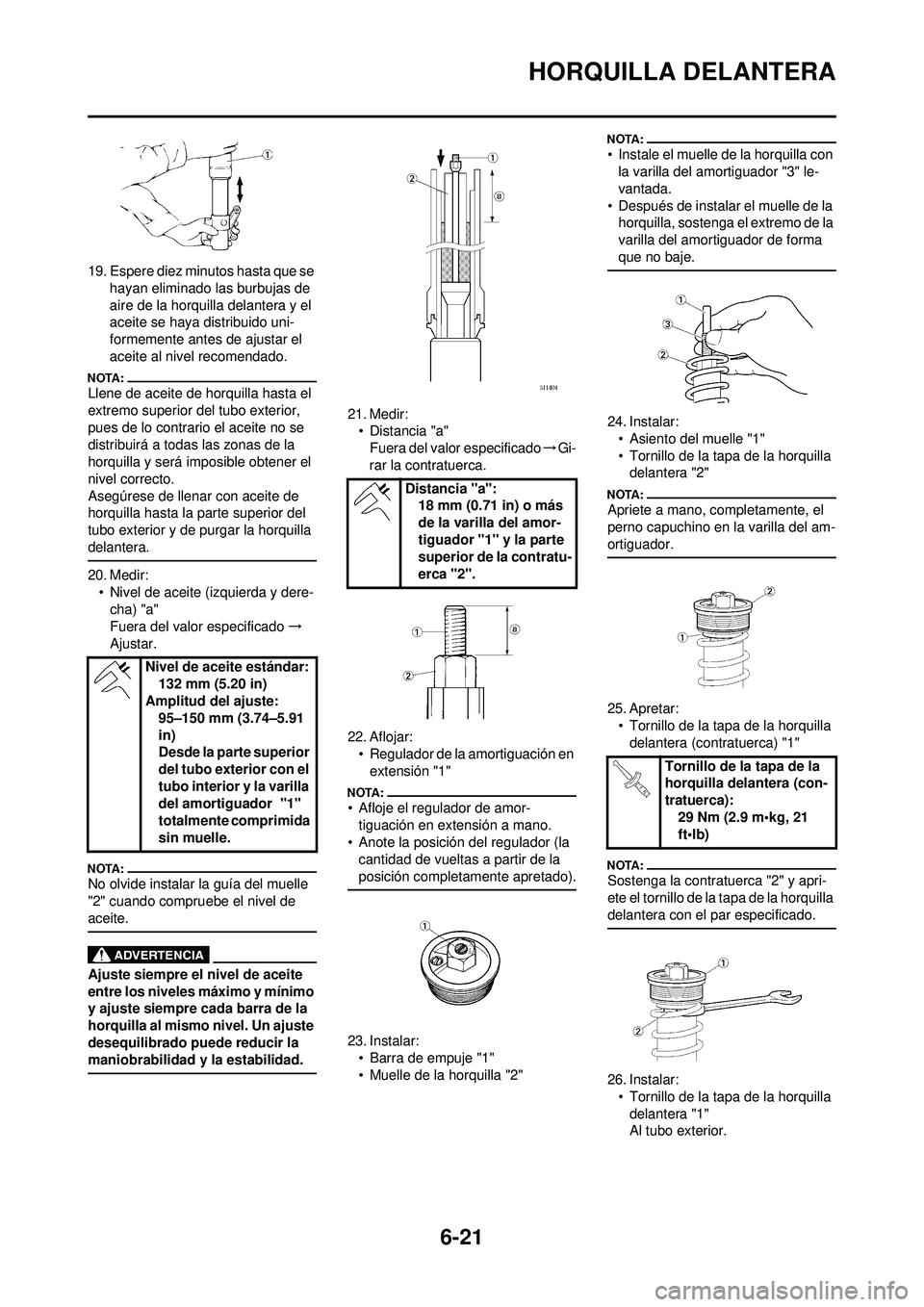

HORQUILLA DELANTERA
19. Espere diez minutos hasta que se hayan eliminado las burbujas de
aire de la horquilla delantera y el
aceite se haya distribuido uni-
formemente antes de ajustar el
aceite al nivel recomendado.
Llene de aceite de horquilla hasta el
extremo superior del tubo exterior,
pues de lo contrario el aceite no se
distribuirá a todas las zonas de la
horquilla y será imposible obtener el
nivel correcto.
Asegúrese de llenar con aceite de
horquilla hasta la parte superior del
tubo exterior y de purgar la horquilla
delantera.
20. Medir:• Nivel de aceite (izquierda y dere-cha) "a"
Fuera del valor especificado →
Ajustar.
No olvide instalar la guía del muelle
"2" cuando compruebe el nivel de
aceite.
Ajuste siempre el nivel de aceite
entre los niveles máximo y mínimo
y ajuste siempre cada barra de la
horquilla al mismo nivel. Un ajuste
desequilibrado puede reducir la
maniobrabilidad y la estabilidad.
21. Medir: • Distancia "a"
Fuera del valor especificado →Gi-
rar la contratuerca.
22. Aflojar: • Regulador de la amortiguación en
extensión "1"
• Afloje el regulador de amor-tiguación en extensión a mano.
• Anote la posición del regulador (la
cantidad de vueltas a partir de la
posición completamente apretado).
23. Instalar:• Barra de empuje "1"
• Muelle de la horquilla "2"
• Instale el muelle de la horquilla con la varilla del amortiguador "3" le-
vantada.
• Después de instalar el muelle de la horquilla, sostenga el extremo de la
varilla del amortiguador de forma
que no baje.
24. Instalar:
• Asiento del muelle "1"
• Tornillo de la tapa de la horquilla delantera "2"
Apriete a mano, completamente, el
perno capuchino en la varilla del am-
ortiguador.
25. Apretar:
• Tornillo de la tapa de la horquilla delantera (contratuerca) "1"
Sostenga la contratuerca "2" y apri-
ete el tornillo de la tapa de la horquilla
delantera con el par especificado.
26. Instalar:• Tornillo de la tapa de la horquilla delantera "1"
Al tubo exterior.
Nivel de aceite estándar:
132 mm (5.20 in)
Amplitud del ajuste:
95–150 mm (3.74–5.91
in)
Desde la parte superior
del tubo exterior con el
tubo interior y la varilla
del amortiguador "1"
totalmente comprimida
sin muelle.
Distancia "a":18 mm (0.71 in) o más
de la varilla del amor-
tiguador "1" y la parte
superior de la contratu-
erca "2".
Tornillo de la tapa de la
horquilla delantera (con-
tratuerca):
29 Nm (2.9 m•kg, 21
ft•lb)

6-22

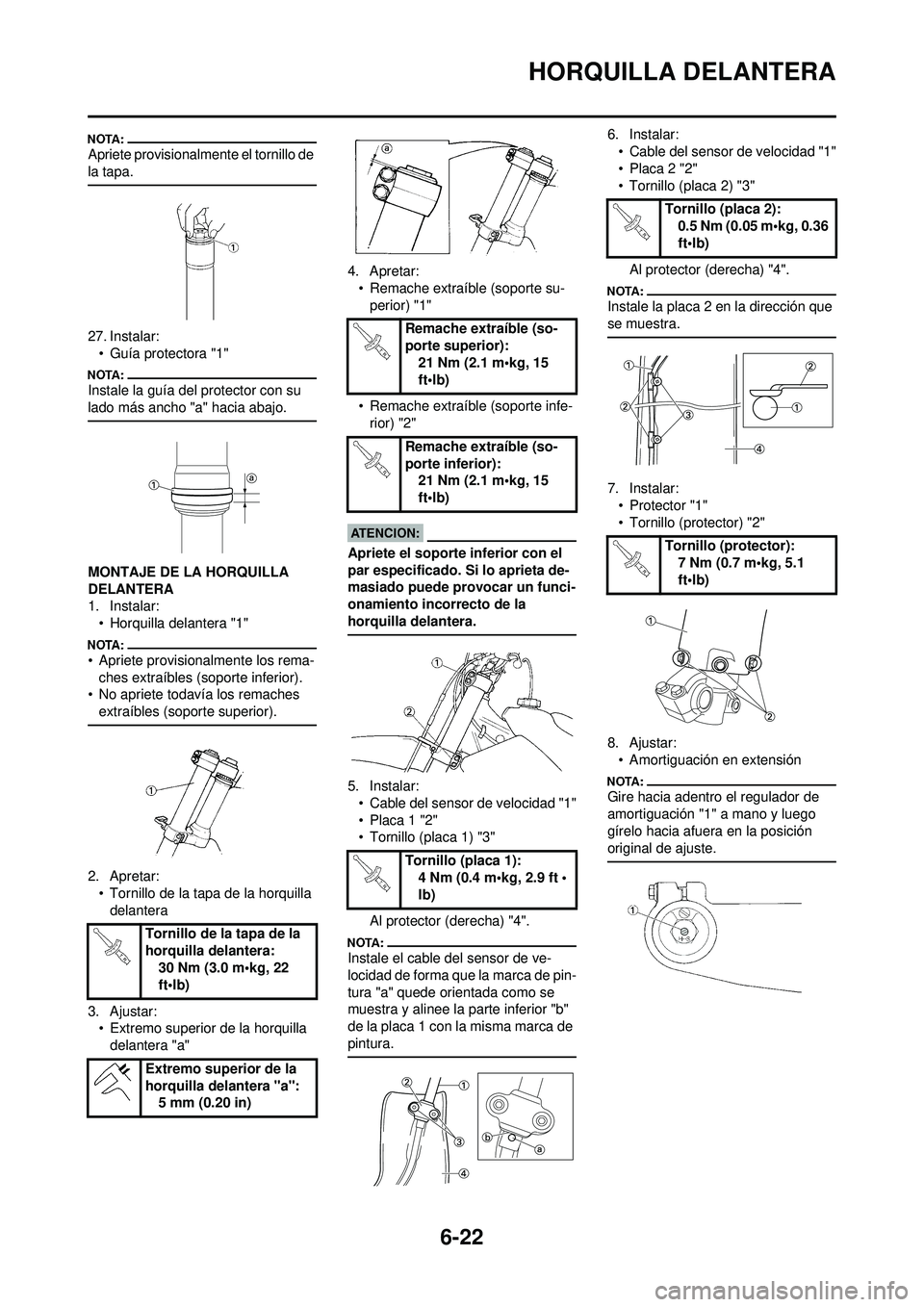

HORQUILLA DELANTERA
Apriete provisionalmente el tornillo de
la tapa.
27. Instalar:• Guía protectora "1"
Instale la guía del protector con su
lado más ancho "a" hacia abajo.
MONTAJE DE LA HORQUILLA
DELANTERA
1. Instalar:• Horquilla delantera "1"
• Apriete provisionalmente los rema-ches extraíbles (soporte inferior).
• No apriete todavía los remaches
extraíbles (soporte superior).
2. Apretar:• Tornillo de la tapa de la horquilla
delantera
3. Ajustar: • Extremo superior de la horquilla
delantera "a" 4. Apretar:
• Remache extraíble (soporte su-perior) "1"
• Remache extraíble (soporte infe- rior) "2"
Apriete el soporte inferior con el
par especificado. Si lo aprieta de-
masiado puede provocar un funci-
onamiento incorrecto de la
horquilla delantera.
5. Instalar:• Cable del sensor de velocidad "1"
•Placa 1 "2"
• Tornillo (placa 1) "3"
Al protector (derecha) "4".
Instale el cable del sensor de ve-
locidad de forma que la marca de pin-
tura "a" quede orientada como se
muestra y alinee la parte inferior "b"
de la placa 1 con la misma marca de
pintura.
6. Instalar:• Cable del sensor de velocidad "1"
•Placa 2 "2"
• Tornillo (placa 2) "3"
Al protector (derecha) "4".
Instale la placa 2 en la dirección que
se muestra.
7. Instalar:• Protector "1"
• Tornillo (protector) "2"
8. Ajustar: • Amortiguación en extensión
Gire hacia adentro el regulador de
amortiguación "1" a mano y luego
gírelo hacia afuera en la posición
original de ajuste.
Tornillo de la tapa de la
horquilla delantera: 30 Nm (3.0 m•kg, 22
ft•lb)
Extremo superior de la
horquilla delantera "a": 5 mm (0.20 in)
Remache extraíble (so-
porte superior):
21 Nm (2.1 m•kg, 15
ft•lb)
Remache extraíble (so-
porte inferior): 21 Nm (2.1 m•kg, 15
ft•lb)
Tornillo (placa 1): 4 Nm (0.4 m•kg, 2.9 ft •
lb)
Tornillo (placa 2):0.5 Nm (0.05 m•kg, 0.36
ft•lb)
Tornillo (protector): 7 Nm (0.7 m•kg, 5.1
ft•lb)

6-23

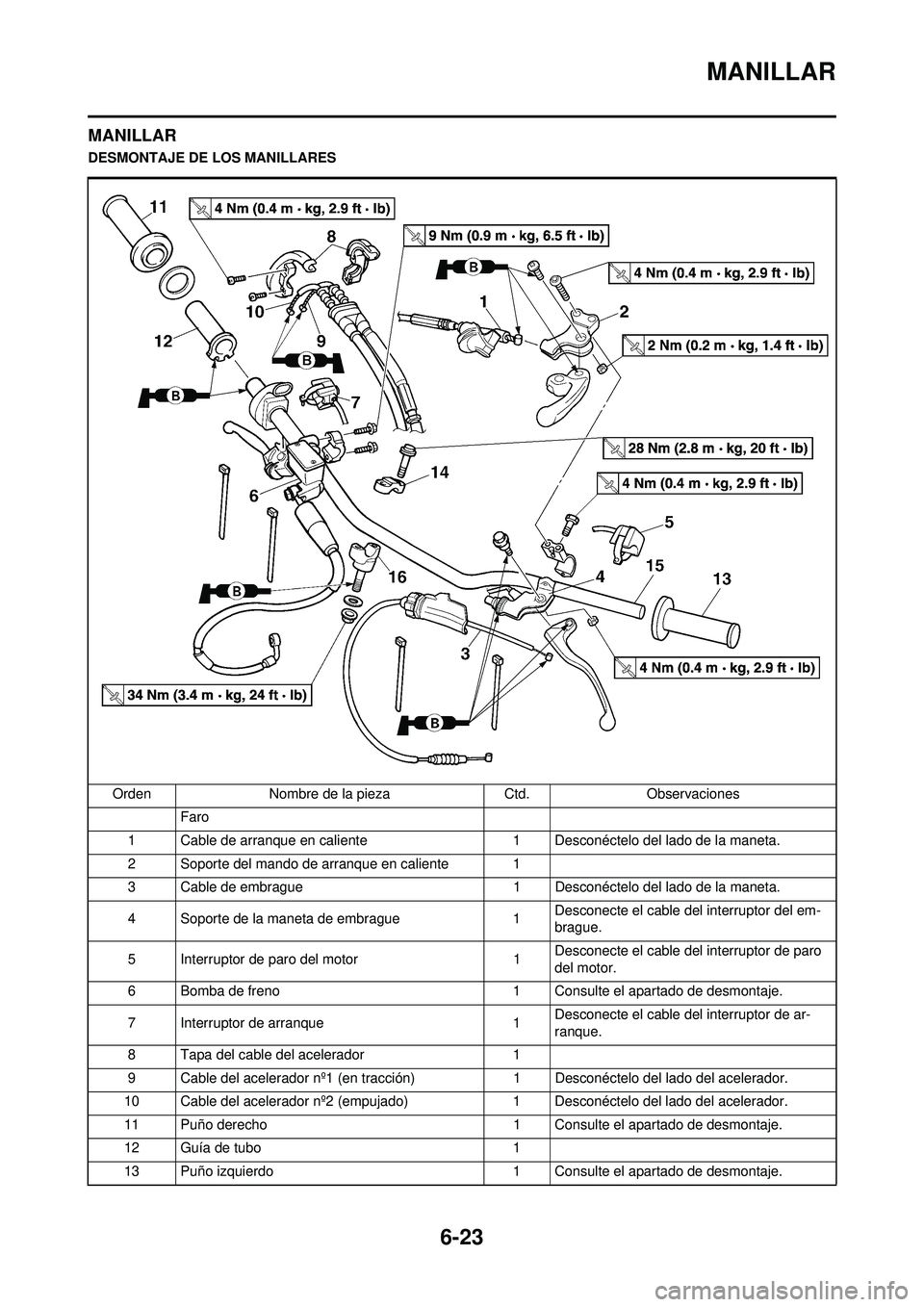

MANILLAR
MANILLAR
DESMONTAJE DE LOS MANILLARESOrden Nombre de la pieza Ctd.Observaciones
Faro
1 Cable de arranque en caliente 1 Desconéctelo del lado de la maneta.
2 Soporte del mando de arranque en caliente 1
3 Cable de embrague 1 Desconéctelo del lado de la maneta.
4 Soporte de la maneta de embrague 1Desconecte el cable del interruptor del em-
brague.
5 Interruptor de paro del motor 1Desconecte el cable del interruptor de paro
del motor.
6 Bomba de freno 1 Consulte el apartado de desmontaje.
7 Interruptor de arranque 1Desconecte el cable del interruptor de ar-
ranque.
8 Tapa del cable del acelerador 1
9 Cable del acelerador nº1 (en tracción) 1 Desconéctelo del lado del acelerador.
10 Cable del acelerador nº2 (empujado) 1 Desconéctelo del lado del acelerador.
11 Puño derecho 1 Consulte el apartado de desmontaje.
12 Guía de tubo 1
13 Puño izquierdo 1 Consulte el apartado de desmontaje.
