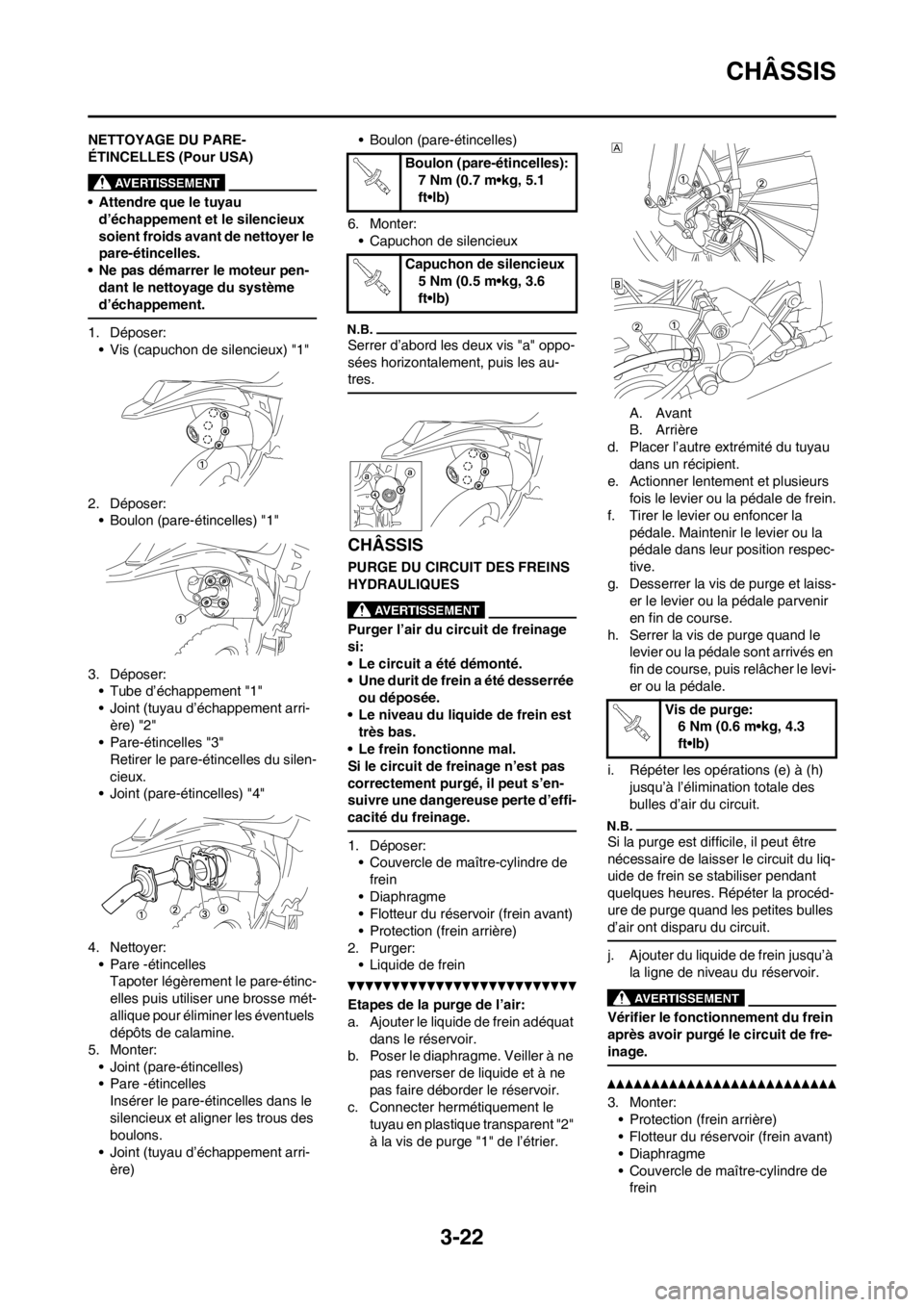

3-22
CHÂSSIS
NETTOYAGE DU PARE-
ÉTINCELLES (Pour USA)
• Attendre que le tuyau
d’échappement et le silencieux
soient froids avant de nettoyer le
pare-étincelles.
• Ne pas démarrer le moteur pen-
dant le nettoyage du système
d’échappement.
1. Déposer:
• Vis (capuchon de silencieux) "1"
2. Déposer:
• Boulon (pare-étincelles) "1"
3. Déposer:
• Tube d’échappement "1"
• Joint (tuyau d’échappement arri-
ère) "2"
• Pare-étincelles "3"
Retirer le pare-étincelles du silen-
cieux.
• Joint (pare-étincelles) "4"
4. Nettoyer:
• Pare -étincelles
Tapoter légèrement le pare-étinc-
elles puis utiliser une brosse mét-
allique pour éliminer les éventuels
dépôts de calamine.
5. Monter:
• Joint (pare-étincelles)
• Pare -étincelles
Insérer le pare-étincelles dans le
silencieux et aligner les trous des
boulons.
• Joint (tuyau d’échappement arri-
ère)• Boulon (pare-étincelles)
6. Monter:
• Capuchon de silencieuxSerrer d’abord les deux vis "a" oppo-
sées horizontalement, puis les au-
tres.
CHÂSSIS
PURGE DU CIRCUIT DES FREINS
HYDRAULIQUES
Purger l’air du circuit de freinage
si:
• Le circuit a été démonté.
• Une durit de frein a été desserrée
ou déposée.
• Le niveau du liquide de frein est
très bas.
• Le frein fonctionne mal.
Si le circuit de freinage n’est pas
correctement purgé, il peut s’en-
suivre une dangereuse perte d’effi-
cacité du freinage.
1. Déposer:
• Couvercle de maître-cylindre de
frein
• Diaphragme
• Flotteur du réservoir (frein avant)
• Protection (frein arrière)
2. Purger:
• Liquide de frein
Etapes de la purge de l’air:
a. Ajouter le liquide de frein adéquat
dans le réservoir.
b. Poser le diaphragme. Veiller à ne
pas renverser de liquide et à ne
pas faire déborder le réservoir.
c. Connecter hermétiquement le
tuyau en plastique transparent "2"
à la vis de purge "1" de l’étrier.A. Avant
B. Arrière
d. Placer l’autre extrémité du tuyau
dans un récipient.
e. Actionner lentement et plusieurs
fois le levier ou la pédale de frein.
f. Tirer le levier ou enfoncer la
pédale. Maintenir le levier ou la
pédale dans leur position respec-
tive.
g. Desserrer la vis de purge et laiss-
er le levier ou la pédale parvenir
en fin de course.
h. Serrer la vis de purge quand le
levier ou la pédale sont arrivés en
fin de course, puis relâcher le levi-
er ou la pédale.
i. Répéter les opérations (e) à (h)
jusqu’à l’élimination totale des
bulles d’air du circuit.
Si la purge est difficile, il peut être
nécessaire de laisser le circuit du liq-
uide de frein se stabiliser pendant
quelques heures. Répéter la procéd-
ure de purge quand les petites bulles
d’air ont disparu du circuit.
j. Ajouter du liquide de frein jusqu’à
la ligne de niveau du réservoir.
Vérifier le fonctionnement du frein
après avoir purgé le circuit de fre-
inage.
3. Monter:
• Protection (frein arrière)
• Flotteur du réservoir (frein avant)
• Diaphragme
• Couvercle de maître-cylindre de
frein
Boulon (pare-étincelles):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Capuchon de silencieux
5 Nm (0.5 m•kg, 3.6
ft•lb)
Vis de purge:
6 Nm (0.6 m•kg, 4.3
ft•lb)

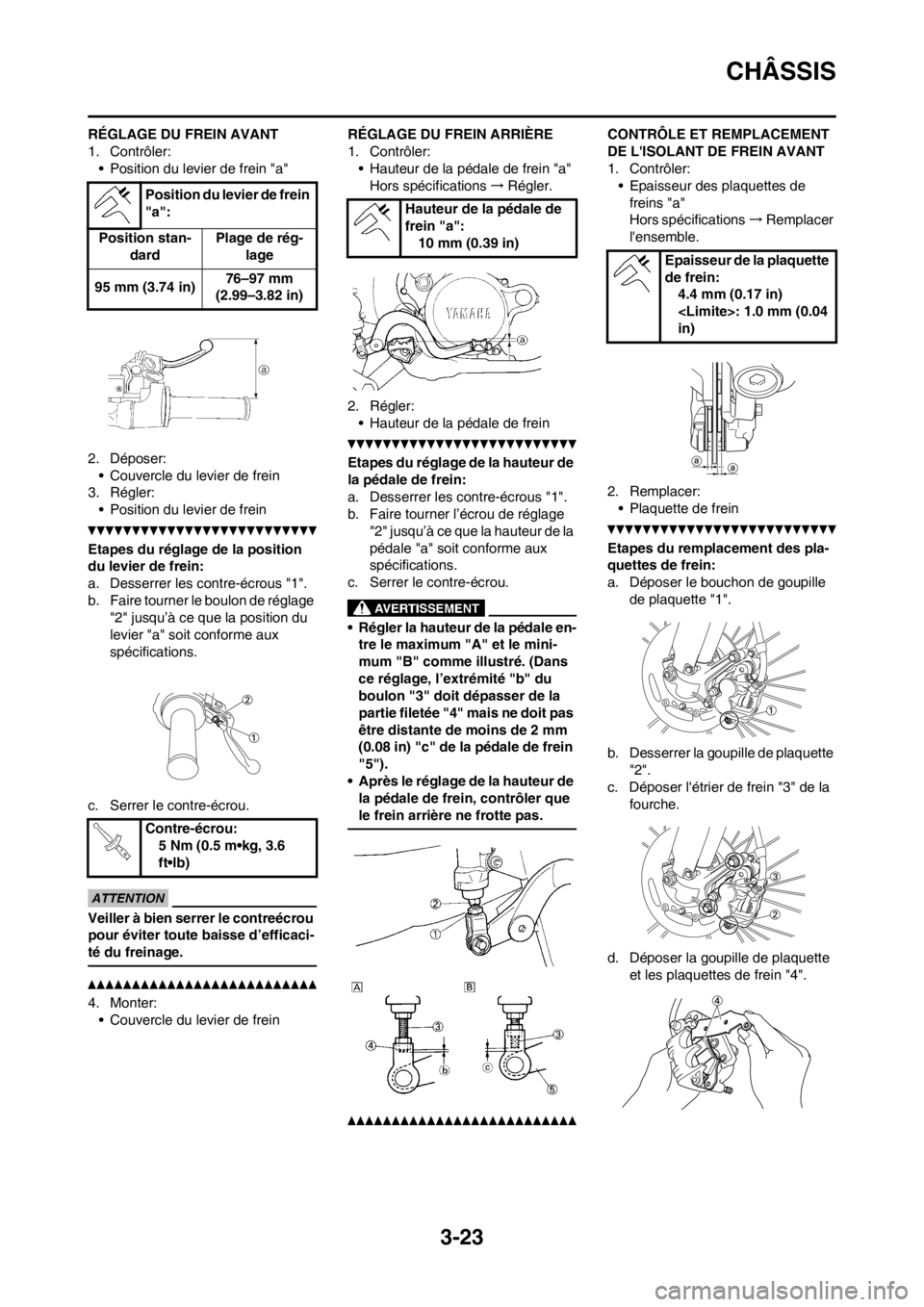

3-23
CHÂSSIS
RÉGLAGE DU FREIN AVANT
1. Contrôler:
• Position du levier de frein "a"
2. Déposer:
• Couvercle du levier de frein
3. Régler:
• Position du levier de frein
Etapes du réglage de la position
du levier de frein:
a. Desserrer les contre-écrous "1".
b. Faire tourner le boulon de réglage
"2" jusqu’à ce que la position du
levier "a" soit conforme aux
spécifications.
c. Serrer le contre-écrou.
Veiller à bien serrer le contreécrou
pour éviter toute baisse d’efficaci-
té du freinage.
4. Monter:
• Couvercle du levier de freinRÉGLAGE DU FREIN ARRIÈRE
1. Contrôler:
• Hauteur de la pédale de frein "a"
Hors spécifications→Régler.
2. Régler:
• Hauteur de la pédale de frein
Etapes du réglage de la hauteur de
la pédale de frein:
a. Desserrer les contre-écrous "1".
b. Faire tourner l’écrou de réglage
"2" jusqu’à ce que la hauteur de la
pédale "a" soit conforme aux
spécifications.
c. Serrer le contre-écrou.
• Régler la hauteur de la pédale en-
tre le maximum "A" et le mini-
mum "B" comme illustré. (Dans
ce réglage, l’extrémité "b" du
boulon "3" doit dépasser de la
partie filetée "4" mais ne doit pas
être distante de moins de 2 mm
(0.08 in) "c" de la pédale de frein
"5").
• Après le réglage de la hauteur de
la pédale de frein, contrôler que
le frein arrière ne frotte pas.
CONTRÔLE ET REMPLACEMENT
DE L'ISOLANT DE FREIN AVANT
1. Contrôler:
• Epaisseur des plaquettes de
freins "a"
Hors spécifications→Remplacer
l'ensemble.
2. Remplacer:
• Plaquette de frein
Etapes du remplacement des pla-
quettes de frein:
a. Déposer le bouchon de goupille
de plaquette "1".
b. Desserrer la goupille de plaquette
"2".
c. Déposer l'étrier de frein "3" de la
fourche.
d. Déposer la goupille de plaquette
et les plaquettes de frein "4". Position du levier de frein
"a":
Position stan-
dardPlage de rég-
lage
95 mm (3.74 in)76–97 mm
(2.99–3.82 in)
Contre-écrou:
5 Nm (0.5 m•kg, 3.6
ft•lb)
Hauteur de la pédale de
frein "a":
10 mm (0.39 in)
Epaisseur de la plaquette
de frein:
4.4 mm (0.17 in)
: 1.0 mm (0.04
in)

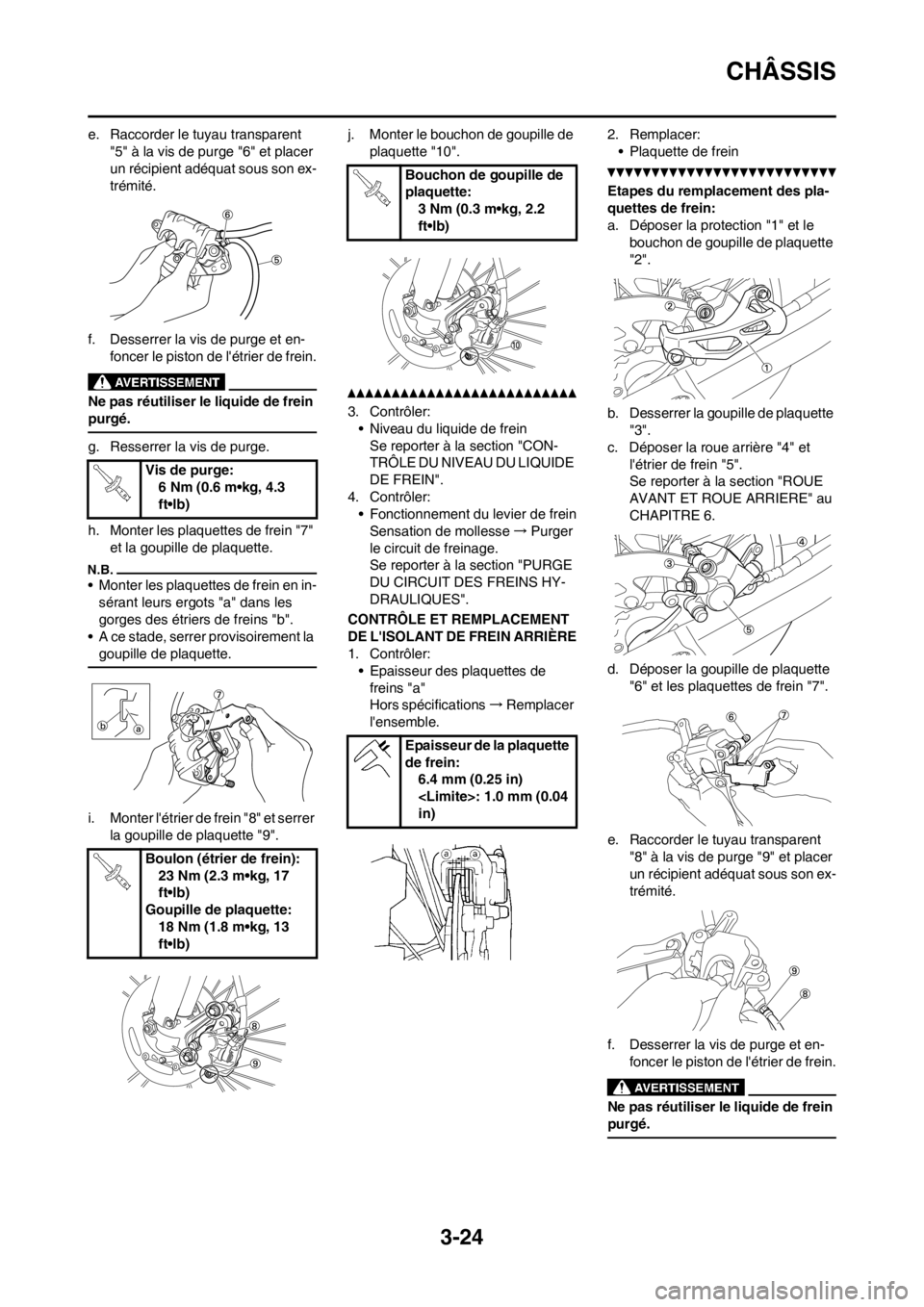

3-24
CHÂSSIS
e. Raccorder le tuyau transparent
"5" à la vis de purge "6" et placer
un récipient adéquat sous son ex-
trémité.
f. Desserrer la vis de purge et en-
foncer le piston de l'étrier de frein.
Ne pas réutiliser le liquide de frein
purgé.
g. Resserrer la vis de purge.
h. Monter les plaquettes de frein "7"
et la goupille de plaquette.
• Monter les plaquettes de frein en in-
sérant leurs ergots "a" dans les
gorges des étriers de freins "b".
• A ce stade, serrer provisoirement la
goupille de plaquette.
i. Monter l'étrier de frein "8" et serrer
la goupille de plaquette "9".j. Monter le bouchon de goupille de
plaquette "10".
3. Contrôler:
• Niveau du liquide de frein
Se reporter à la section "CON-
TRÔLE DU NIVEAU DU LIQUIDE
DE FREIN".
4. Contrôler:
• Fonctionnement du levier de frein
Sensation de mollesse→Purger
le circuit de freinage.
Se reporter à la section "PURGE
DU CIRCUIT DES FREINS HY-
DRAULIQUES".
CONTRÔLE ET REMPLACEMENT
DE L'ISOLANT DE FREIN ARRIÈRE
1. Contrôler:
• Epaisseur des plaquettes de
freins "a"
Hors spécifications→Remplacer
l'ensemble.2. Remplacer:
• Plaquette de frein
Etapes du remplacement des pla-
quettes de frein:
a. Déposer la protection "1" et le
bouchon de goupille de plaquette
"2".
b. Desserrer la goupille de plaquette
"3".
c. Déposer la roue arrière "4" et
l'étrier de frein "5".
Se reporter à la section "ROUE
AVANT ET ROUE ARRIERE" au
CHAPITRE 6.
d. Déposer la goupille de plaquette
"6" et les plaquettes de frein "7".
e. Raccorder le tuyau transparent
"8" à la vis de purge "9" et placer
un récipient adéquat sous son ex-
trémité.
f. Desserrer la vis de purge et en-
foncer le piston de l'étrier de frein.
Ne pas réutiliser le liquide de frein
purgé.
Vis de purge:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Boulon (étrier de frein):
23 Nm (2.3 m•kg, 17
ft•lb)
Goupille de plaquette:
18 Nm (1.8 m•kg, 13
ft•lb)
Bouchon de goupille de
plaquette:
3 Nm (0.3 m•kg, 2.2
ft•lb)
Epaisseur de la plaquette
de frein:
6.4 mm (0.25 in)
: 1.0 mm (0.04
in)

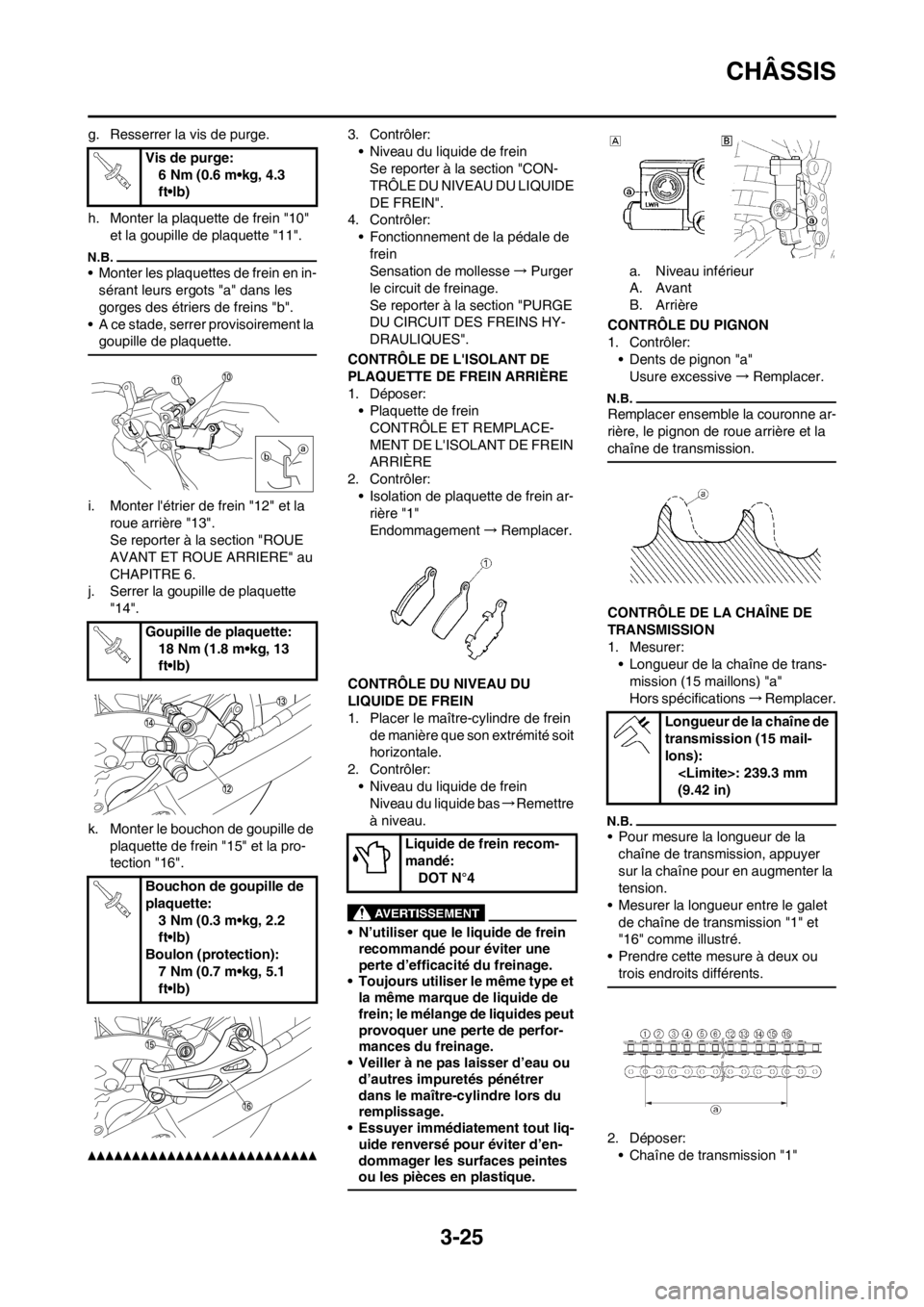

3-25
CHÂSSIS
g. Resserrer la vis de purge.
h. Monter la plaquette de frein "10"
et la goupille de plaquette "11".
• Monter les plaquettes de frein en in-
sérant leurs ergots "a" dans les
gorges des étriers de freins "b".
• A ce stade, serrer provisoirement la
goupille de plaquette.
i. Monter l'étrier de frein "12" et la
roue arrière "13".
Se reporter à la section "ROUE
AVANT ET ROUE ARRIERE" au
CHAPITRE 6.
j. Serrer la goupille de plaquette
"14".
k. Monter le bouchon de goupille de
plaquette de frein "15" et la pro-
tection "16".
3. Contrôler:
• Niveau du liquide de frein
Se reporter à la section "CON-
TRÔLE DU NIVEAU DU LIQUIDE
DE FREIN".
4. Contrôler:
• Fonctionnement de la pédale de
frein
Sensation de mollesse→Purger
le circuit de freinage.
Se reporter à la section "PURGE
DU CIRCUIT DES FREINS HY-
DRAULIQUES".
CONTRÔLE DE L'ISOLANT DE
PLAQUETTE DE FREIN ARRIÈRE
1. Déposer:
• Plaquette de frein
CONTRÔLE ET REMPLACE-
MENT DE L'ISOLANT DE FREIN
ARRIÈRE
2. Contrôler:
• Isolation de plaquette de frein ar-
rière "1"
Endommagement→Remplacer.
CONTRÔLE DU NIVEAU DU
LIQUIDE DE FREIN
1. Placer le maître-cylindre de frein
de manière que son extrémité soit
horizontale.
2. Contrôler:
• Niveau du liquide de frein
Niveau du liquide bas→Remettre
à niveau.
• N’utiliser que le liquide de frein
recommandé pour éviter une
perte d’efficacité du freinage.
• Toujours utiliser le même type et
la même marque de liquide de
frein; le mélange de liquides peut
provoquer une perte de perfor-
mances du freinage.
• Veiller à ne pas laisser d’eau ou
d’autres impuretés pénétrer
dans le maître-cylindre lors du
remplissage.
• Essuyer immédiatement tout liq-
uide renversé pour éviter d’en-
dommager les surfaces peintes
ou les pièces en plastique.
a. Niveau inférieur
A. Avant
B. Arrière
CONTRÔLE DU PIGNON
1. Contrôler:
• Dents de pignon "a"
Usure excessive→Remplacer.
Remplacer ensemble la couronne ar-
rière, le pignon de roue arrière et la
chaîne de transmission.
CONTRÔLE DE LA CHAÎNE DE
TRANSMISSION
1. Mesurer:
• Longueur de la chaîne de trans-
mission (15 maillons) "a"
Hors spécifications→Remplacer.
• Pour mesure la longueur de la
chaîne de transmission, appuyer
sur la chaîne pour en augmenter la
tension.
• Mesurer la longueur entre le galet
de chaîne de transmission "1" et
"16" comme illustré.
• Prendre cette mesure à deux ou
trois endroits différents.
2. Déposer:
• Chaîne de transmission "1" Vis de purge:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Goupille de plaquette:
18 Nm (1.8 m•kg, 13
ft•lb)
Bouchon de goupille de
plaquette:
3 Nm (0.3 m•kg, 2.2
ft•lb)
Boulon (protection):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Liquide de frein recom-
mandé:
DOT N°4
Longueur de la chaîne de
transmission (15 mail-
lons):
: 239.3 mm
(9.42 in)

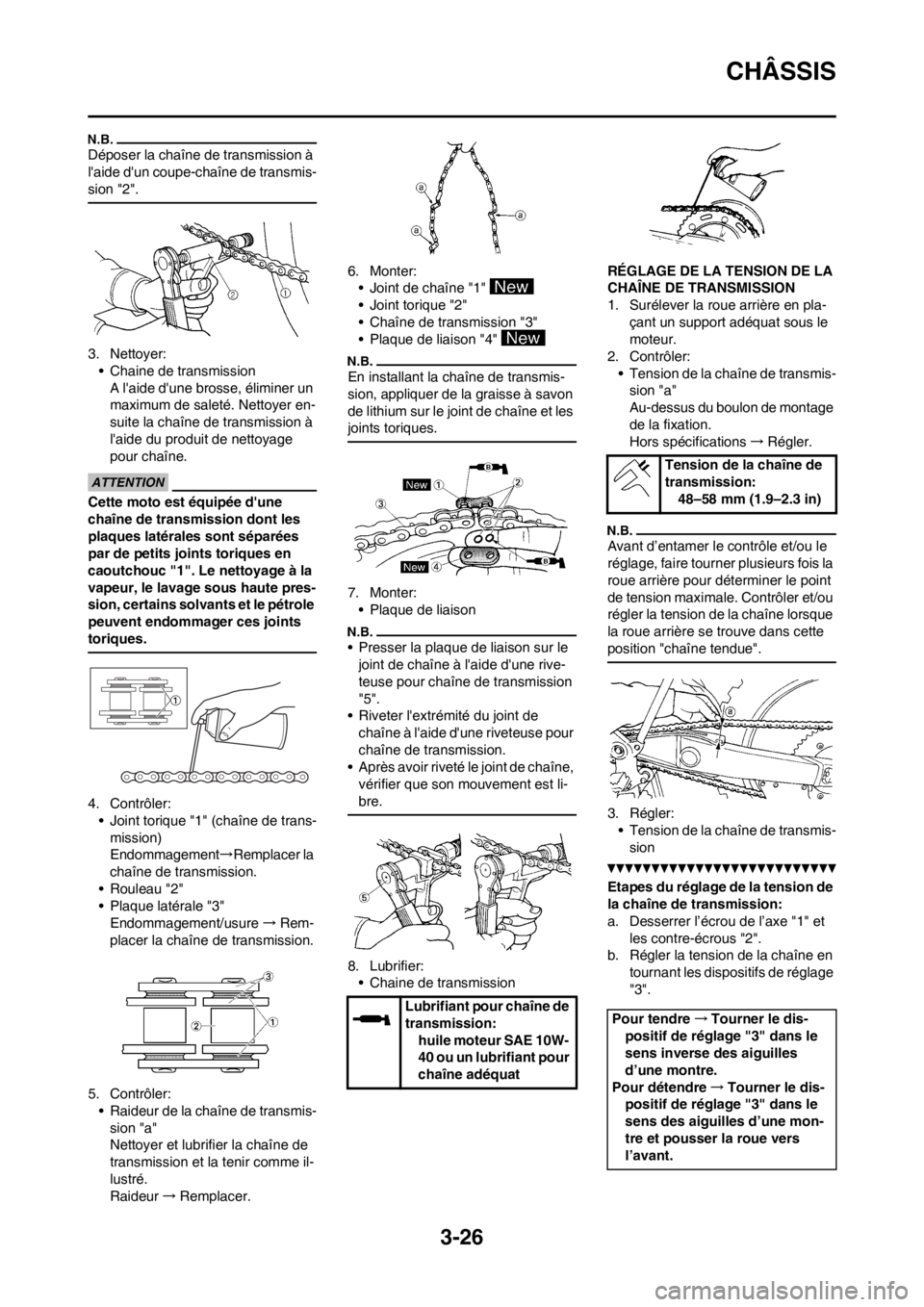

3-26
CHÂSSIS
Déposer la chaîne de transmission à
l'aide d'un coupe-chaîne de transmis-
sion "2".
3. Nettoyer:
• Chaine de transmission
A l'aide d'une brosse, éliminer un
maximum de saleté. Nettoyer en-
suite la chaîne de transmission à
l'aide du produit de nettoyage
pour chaîne.
Cette moto est équipée d'une
chaîne de transmission dont les
plaques latérales sont séparées
par de petits joints toriques en
caoutchouc "1". Le nettoyage à la
vapeur, le lavage sous haute pres-
sion, certains solvants et le pétrole
peuvent endommager ces joints
toriques.
4. Contrôler:
• Joint torique "1" (chaîne de trans-
mission)
Endommagement→Remplacer la
chaîne de transmission.
•Rouleau "2"
• Plaque latérale "3"
Endommagement/usure→Rem-
placer la chaîne de transmission.
5. Contrôler:
• Raideur de la chaîne de transmis-
sion "a"
Nettoyer et lubrifier la chaîne de
transmission et la tenir comme il-
lustré.
Raideur→Remplacer.6. Monter:
• Joint de chaîne "1"
• Joint torique "2"
• Chaîne de transmission "3"
• Plaque de liaison "4"
En installant la chaîne de transmis-
sion, appliquer de la graisse à savon
de lithium sur le joint de chaîne et les
joints toriques.
7. Monter:
• Plaque de liaison
• Presser la plaque de liaison sur le
joint de chaîne à l'aide d'une rive-
teuse pour chaîne de transmission
"5".
• Riveter l'extrémité du joint de
chaîne à l'aide d'une riveteuse pour
chaîne de transmission.
• Après avoir riveté le joint de chaîne,
vérifier que son mouvement est li-
bre.
8. Lubrifier:
• Chaine de transmissionRÉGLAGE DE LA TENSION DE LA
CHAÃŽNE DE TRANSMISSION
1. Surélever la roue arrière en pla-
çant un support adéquat sous le
moteur.
2. Contrôler:
• Tension de la chaîne de transmis-
sion "a"
Au-dessus du boulon de montage
de la fixation.
Hors spécifications→Régler.
Avant d’entamer le contrôle et/ou le
réglage, faire tourner plusieurs fois la
roue arrière pour déterminer le point
de tension maximale. Contrôler et/ou
régler la tension de la chaîne lorsque
la roue arrière se trouve dans cette
position "chaîne tendue".
3. Régler:
• Tension de la chaîne de transmis-
sion
Etapes du réglage de la tension de
la chaîne de transmission:
a. Desserrer l’écrou de l’axe "1" et
les contre-écrous "2".
b. Régler la tension de la chaîne en
tournant les dispositifs de réglage
"3".
Lubrifiant pour chaîne de
transmission:
huile moteur SAE 10W-
40 ou un lubrifiant pour
chaîne adéquat
Tension de la chaîne de
transmission:
48–58 mm (1.9–2.3 in)
Pour tendre→Tourner le dis-
positif de réglage "3" dans le
sens inverse des aiguilles
d’une montre.
Pour détendre→Tourner le dis-
positif de réglage "3" dans le
sens des aiguilles d’une mon-
tre et pousser la roue vers
l’avant.

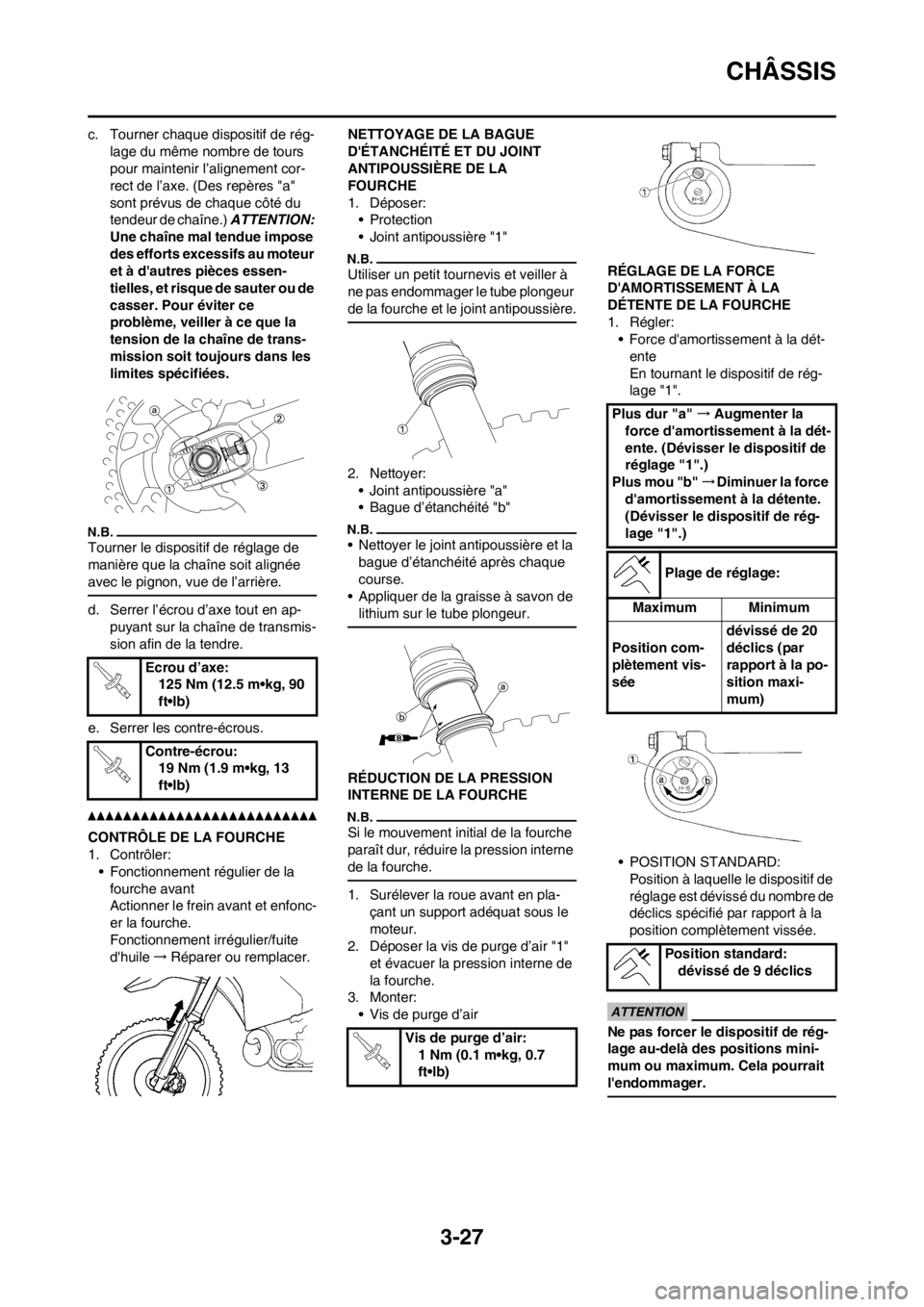

3-27
CHÂSSIS
c. Tourner chaque dispositif de rég-
lage du même nombre de tours
pour maintenir l’alignement cor-
rect de l’axe. (Des repères "a"
sont prévus de chaque côté du
tendeur de chaîne.) ATTENTION:
Une chaîne mal tendue impose
des efforts excessifs au moteur
et à d'autres pièces essen-
tielles, et risque de sauter ou de
casser. Pour éviter ce
problème, veiller à ce que la
tension de la chaîne de trans-
mission soit toujours dans les
limites spécifiées.
Tourner le dispositif de réglage de
manière que la chaîne soit alignée
avec le pignon, vue de l’arrière.
d. Serrer l’écrou d’axe tout en ap-
puyant sur la chaîne de transmis-
sion afin de la tendre.
e. Serrer les contre-écrous.
CONTRÔLE DE LA FOURCHE
1. Contrôler:
• Fonctionnement régulier de la
fourche avant
Actionner le frein avant et enfonc-
er la fourche.
Fonctionnement irrégulier/fuite
d'huile→Réparer ou remplacer.NETTOYAGE DE LA BAGUE
D'ÉTANCHÉITÉ ET DU JOINT
ANTIPOUSSIÈRE DE LA
FOURCHE
1. Déposer:
• Protection
• Joint antipoussière "1"
Utiliser un petit tournevis et veiller à
ne pas endommager le tube plongeur
de la fourche et le joint antipoussière.
2. Nettoyer:
• Joint antipoussière "a"
• Bague d’étanchéité "b"
• Nettoyer le joint antipoussière et la
bague d’étanchéité après chaque
course.
• Appliquer de la graisse à savon de
lithium sur le tube plongeur.
RÉDUCTION DE LA PRESSION
INTERNE DE LA FOURCHE
Si le mouvement initial de la fourche
paraît dur, réduire la pression interne
de la fourche.
1. Surélever la roue avant en pla-
çant un support adéquat sous le
moteur.
2. Déposer la vis de purge d’air "1"
et évacuer la pression interne de
la fourche.
3. Monter:
• Vis de purge d’airRÉGLAGE DE LA FORCE
D'AMORTISSEMENT À LA
DÉTENTE DE LA FOURCHE
1. Régler:
• Force d'amortissement à la dét-
ente
En tournant le dispositif de rég-
lage "1".
• POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de
déclics spécifié par rapport à la
position complètement vissée.
Ne pas forcer le dispositif de rég-
lage au-delà des positions mini-
mum ou maximum. Cela pourrait
l'endommager.
Ecrou d’axe:
125 Nm (12.5 m•kg, 90
ft•lb)
Contre-écrou:
19 Nm (1.9 m•kg, 13
ft•lb)
Vis de purge d’air:
1 Nm (0.1 m•kg, 0.7
ft•lb)
Plus dur "a" →Augmenter la
force d'amortissement à la dét-
ente. (Dévisser le dispositif de
réglage "1".)
Plus mou "b" →Diminuer la force
d'amortissement à la détente.
(Dévisser le dispositif de rég-
lage "1".)
Plage de réglage:
Maximum Minimum
Position com-
plètement vis-
séedévissé de 20
déclics (par
rapport à la po-
sition maxi-
mum)
Position standard:
dévissé de 9 déclics

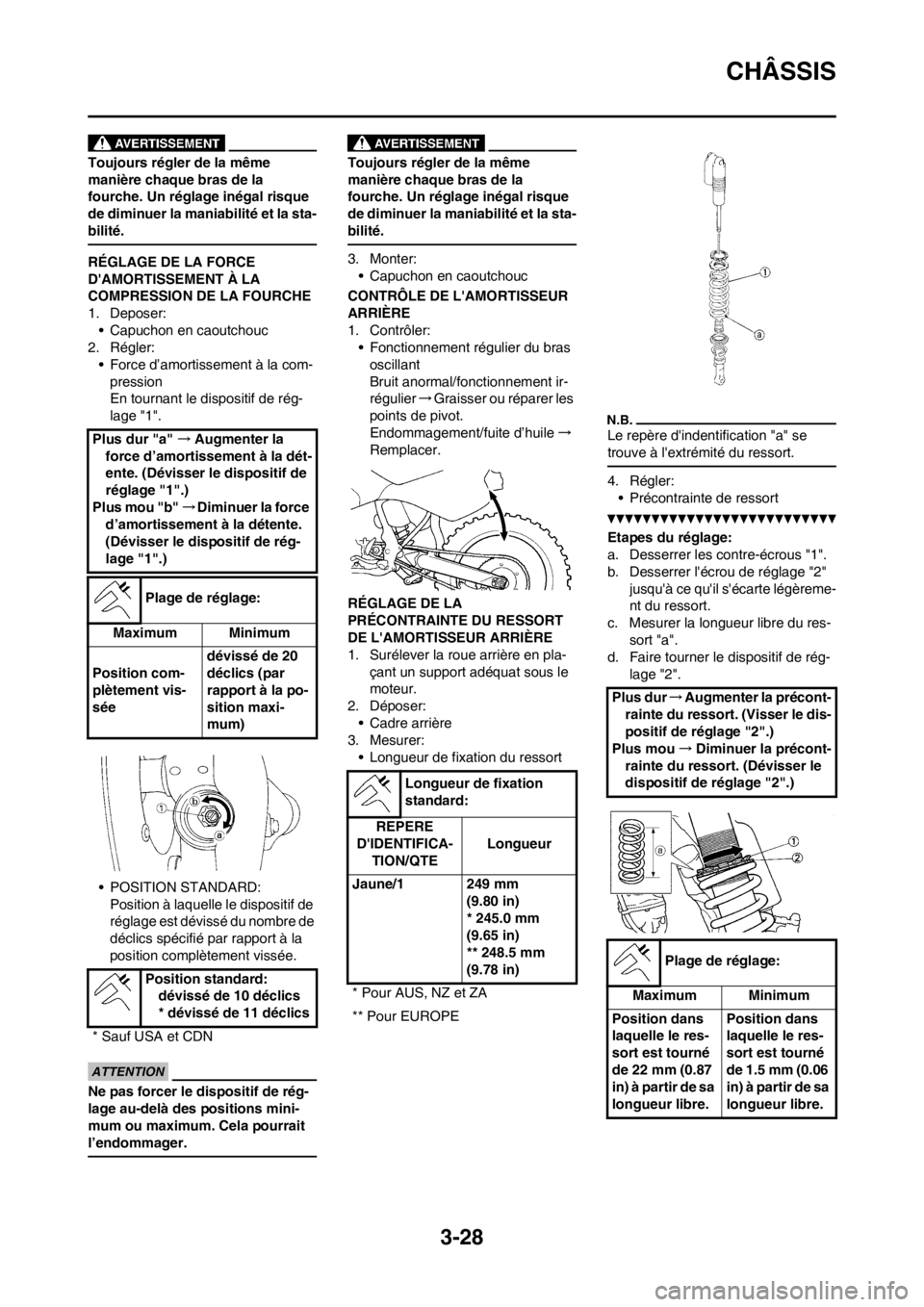

3-28
CHÂSSIS
Toujours régler de la même
manière chaque bras de la
fourche. Un réglage inégal risque
de diminuer la maniabilité et la sta-
bilité.
RÉGLAGE DE LA FORCE
D'AMORTISSEMENT À LA
COMPRESSION DE LA FOURCHE
1. Deposer:
• Capuchon en caoutchouc
2. Régler:
• Force d’amortissement à la com-
pression
En tournant le dispositif de rég-
lage "1".
• POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de
déclics spécifié par rapport à la
position complètement vissée.
Ne pas forcer le dispositif de rég-
lage au-delà des positions mini-
mum ou maximum. Cela pourrait
l’endommager.
Toujours régler de la même
manière chaque bras de la
fourche. Un réglage inégal risque
de diminuer la maniabilité et la sta-
bilité.
3. Monter:
• Capuchon en caoutchouc
CONTRÔLE DE L'AMORTISSEUR
ARRIÈRE
1. Contrôler:
• Fonctionnement régulier du bras
oscillant
Bruit anormal/fonctionnement ir-
régulier→Graisser ou réparer les
points de pivot.
Endommagement/fuite d’huile→
Remplacer.
RÉGLAGE DE LA
PRÉCONTRAINTE DU RESSORT
DE L'AMORTISSEUR ARRIÈRE
1. Surélever la roue arrière en pla-
çant un support adéquat sous le
moteur.
2. Déposer:
• Cadre arrière
3. Mesurer:
• Longueur de fixation du ressort
Le repère d'indentification "a" se
trouve à l'extrémité du ressort.
4. Régler:
• Précontrainte de ressort
Etapes du réglage:
a. Desserrer les contre-écrous "1".
b. Desserrer l'écrou de réglage "2"
jusqu'à ce qu'il s'écarte légèreme-
nt du ressort.
c. Mesurer la longueur libre du res-
sort "a".
d. Faire tourner le dispositif de rég-
lage "2". Plus dur "a" →Augmenter la
force d’amortissement à la dét-
ente. (Dévisser le dispositif de
réglage "1".)
Plus mou "b" →Diminuer la force
d’amortissement à la détente.
(Dévisser le dispositif de rég-
lage "1".)
Plage de réglage:
Maximum Minimum
Position com-
plètement vis-
séedévissé de 20
déclics (par
rapport à la po-
sition maxi-
mum)
Position standard:
dévissé de 10 déclics
* dévissé de 11 déclics
* Sauf USA et CDN
Longueur de fixation
standard:
REPERE
D'IDENTIFICA-
TION/QTELongueur
Jaune/1 249 mm
(9.80 in)
* 245.0 mm
(9.65 in)
** 248.5 mm
(9.78 in)
* Pour AUS, NZ et ZA
** Pour EUROPE
Plus dur→Augmenter la précont-
rainte du ressort. (Visser le dis-
positif de réglage "2".)
Plus mou→Diminuer la précont-
rainte du ressort. (Dévisser le
dispositif de réglage "2".)
Plage de réglage:
Maximum Minimum
Position dans
laquelle le res-
sort est tourné
de 22 mm (0.87
in) à partir de sa
longueur libre.Position dans
laquelle le res-
sort est tourné
de 1.5 mm (0.06
in) à partir de sa
longueur libre.

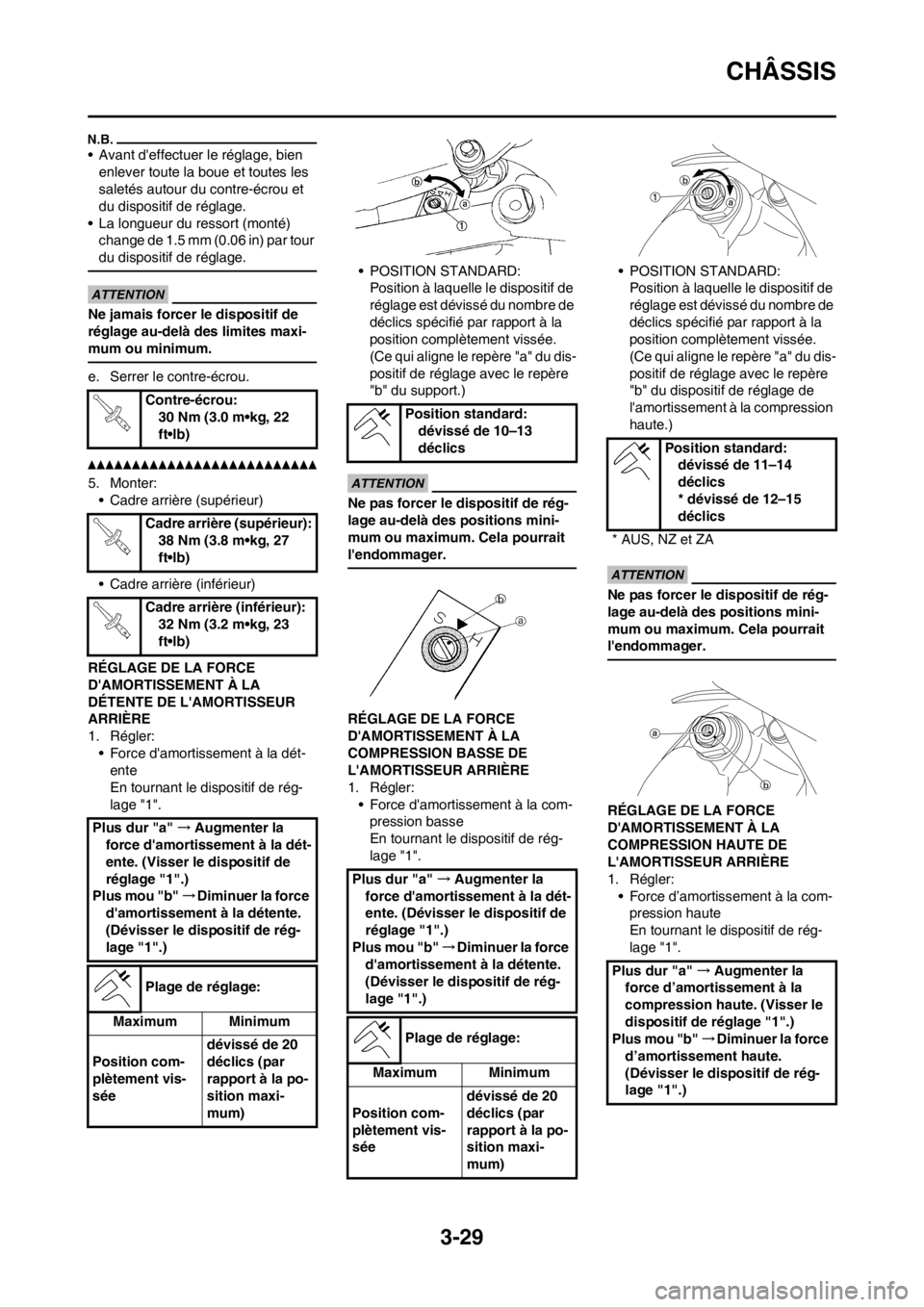

3-29
CHÂSSIS
• Avant d'effectuer le réglage, bien
enlever toute la boue et toutes les
saletés autour du contre-écrou et
du dispositif de réglage.
• La longueur du ressort (monté)
change de 1.5 mm (0.06 in) par tour
du dispositif de réglage.
Ne jamais forcer le dispositif de
réglage au-delà des limites maxi-
mum ou minimum.
e. Serrer le contre-écrou.
5. Monter:
• Cadre arrière (supérieur)
• Cadre arrière (inférieur)
RÉGLAGE DE LA FORCE
D'AMORTISSEMENT À LA
DÉTENTE DE L'AMORTISSEUR
ARRIÈRE
1. Régler:
• Force d'amortissement à la dét-
ente
En tournant le dispositif de rég-
lage "1".• POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de
déclics spécifié par rapport à la
position complètement vissée.
(Ce qui aligne le repère "a" du dis-
positif de réglage avec le repère
"b" du support.)
Ne pas forcer le dispositif de rég-
lage au-delà des positions mini-
mum ou maximum. Cela pourrait
l'endommager.
RÉGLAGE DE LA FORCE
D'AMORTISSEMENT À LA
COMPRESSION BASSE DE
L'AMORTISSEUR ARRIÈRE
1. Régler:
• Force d'amortissement à la com-
pression basse
En tournant le dispositif de rég-
lage "1".• POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de
déclics spécifié par rapport à la
position complètement vissée.
(Ce qui aligne le repère "a" du dis-
positif de réglage avec le repère
"b" du dispositif de réglage de
l'amortissement à la compression
haute.)
Ne pas forcer le dispositif de rég-
lage au-delà des positions mini-
mum ou maximum. Cela pourrait
l'endommager.
RÉGLAGE DE LA FORCE
D'AMORTISSEMENT À LA
COMPRESSION HAUTE DE
L'AMORTISSEUR ARRIÈRE
1. Régler:
• Force d’amortissement à la com-
pression haute
En tournant le dispositif de rég-
lage "1". Contre-écrou:
30 Nm (3.0 m•kg, 22
ft•lb)
Cadre arrière (supérieur):
38 Nm (3.8 m•kg, 27
ft•lb)
Cadre arrière (inférieur):
32 Nm (3.2 m•kg, 23
ft•lb)
Plus dur "a" →Augmenter la
force d'amortissement à la dét-
ente. (Visser le dispositif de
réglage "1".)
Plus mou "b" →Diminuer la force
d'amortissement à la détente.
(Dévisser le dispositif de rég-
lage "1".)
Plage de réglage:
Maximum Minimum
Position com-
plètement vis-
séedévissé de 20
déclics (par
rapport à la po-
sition maxi-
mum)
Position standard:
dévissé de 10–13
déclics
Plus dur "a" →Augmenter la
force d'amortissement à la dét-
ente. (Dévisser le dispositif de
réglage "1".)
Plus mou "b" →Diminuer la force
d'amortissement à la détente.
(Dévisser le dispositif de rég-
lage "1".)
Plage de réglage:
Maximum Minimum
Position com-
plètement vis-
séedévissé de 20
déclics (par
rapport à la po-
sition maxi-
mum)
Position standard:
dévissé de 11–14
déclics
* dévissé de 12–15
déclics
* AUS, NZ et ZA
Plus dur "a" →Augmenter la
force d’amortissement à la
compression haute. (Visser le
dispositif de réglage "1".)
Plus mou "b" →Diminuer la force
d’amortissement haute.
(Dévisser le dispositif de rég-
lage "1".)

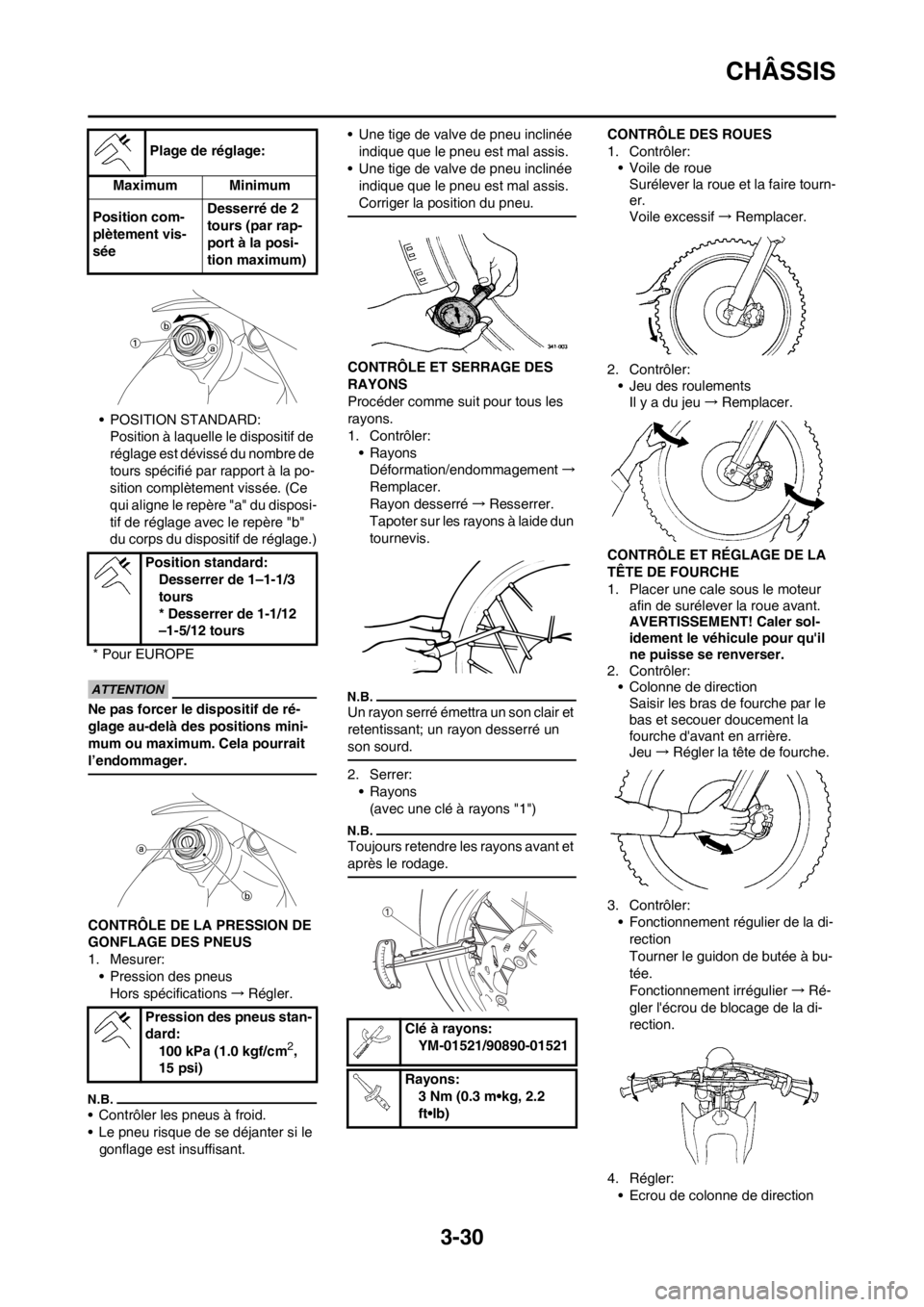

3-30
CHÂSSIS
• POSITION STANDARD:Position à laquelle le dispositif de
réglage est dévissé du nombre de
tours spécifié par rapport à la po-
sition complètement vissée. (Ce
qui aligne le repère "a" du disposi-
tif de réglage avec le repère "b"
du corps du dispositif de réglage.)
Ne pas forcer le dispositif de ré-
glage au-delà des positions mini-
mum ou maximum. Cela pourrait
l’endommager.
CONTRÔLE DE LA PRESSION DE
GONFLAGE DES PNEUS
1. Mesurer:
• Pression des pneusHors spécifications →Régler.
• Contrôler les pneus à froid.
• Le pneu risque de se déjanter si le
gonflage est insuffisant. • Une tige de valve de pneu inclinée
indique que le pneu est mal assis.
• Une tige de valve de pneu inclinée indique que le pneu est mal assis.
Corriger la position du pneu.
CONTRÔLE ET SERRAGE DES
RAYONS
Procéder comme suit pour tous les
rayons.
1. Contrôler:
• RayonsDéformation/endommagement →
Remplacer.
Rayon desserré →Resserrer.
Tapoter sur les rayons à laide dun
tournevis.
Un rayon serré émettra un son clair et
retentissant; un rayon desserré un
son sourd.
2. Serrer: • Rayons(avec une clé à rayons "1")
Toujours retendre les rayons avant et
après le rodage.
CONTRÔLE DES ROUES
1. Contrôler:• Voile de roueSurélever la roue et la faire tourn-
er.
Voile excessif →Remplacer.
2. Contrôler: • Jeu des roulementsIl y a du jeu →Remplacer.
CONTRÔLE ET RÉGLAGE DE LA
TÊTE DE FOURCHE
1. Placer une cale sous le moteur afin de surélever la roue avant.
AVERTISSEMENT! Caler sol-
idement le véhicule pour qu'il
ne puisse se renverser.
2. Contrôler: • Colonne de directionSaisir les bras de fourche par le
bas et secouer doucement la
fourche d'avant en arrière.
Jeu →Régler la tête de fourche.
3. Contrôler: • Fonctionnement régulier de la di-rection
Tourner le guidon de butée à bu-
tée.
Fonctionnement irrégulier →Ré-
gler l'écrou de blocage de la di-
rection.
4. Régler: • Ecrou de colonne de direction
Plage de réglage:
Maximum Minimum
Position com-
plètement vis-
sée Desserré de 2
tours (par rap-
port à la posi-
tion maximum)
Position standard: Desserrer de 1–1-1/3
tours
* Desserrer de 1-1/12
–1-5/12 tours
* Pour EUROPE
Pression des pneus stan-
dard:100 kPa (1.0 kgf/cm
2,
15 psi)
Clé à rayons: YM-01521/90890-01521
Rayons: 3 Nm (0.3 m•kg, 2.2
ft•lb)

3-31
CHÂSSIS
Etapes de réglage de l'écrou de di-
rection:
a. Déposer le phare.
b. Déposer le guidon et le té su-
périeur.
c. Desserrer l'écrou de blocage de
la direction "1" à l'aide de la clé
pour écrou de direction "2".
d. Serrer l'écrou de direction "3" à
l'aide de la clé pour écrou de di-
rection "4".
• Appliquer de la graisse à savon de
lithium sur le filet de la colonne de
direction.
• Adapter la clé dynamométrique à la
clé pour écrou de direction de
manière à ce qu'elles forment un
angle droit.
e. Dévisser d'un tour l'écrou de blo-
cage de la direction.
f. Resserrer l'écrou de direction à
l'aide de la clé pour écrou de di-
rection.
Eviter de serrer à l'excès.
g. Contrôler la colonne de direction
en la tournant d'une butée à l'au-
tre. S'il y a la moindre gêne, dém-
onter la colonne de direction et
contrôler les paliers de la direc-
tion.
h. Monter la rondelle "5", entretoise
épaulée "6", le té supérieur "7", la
rondelle "8", l'écrou de blocage de
la direction "9", le guidon "10", le
demi-palier de guidon supérieur
"11" et le phare "12".
• Monter l'entretoise épaulée "6", le
diamètre intérieur plus large vers le
bas.
• Le demi-palier supérieur du guidon
doit être monté avec son poinçon
"a" vers l'avant.
• Monter le guidon de façon à ce que
les repères "b" soient en place des
deux côtés.
• Monter le guidon de manière à ce
que l'ergot "c" du support du guidon
supérieur soit positionné selon le
repère d'alignement situé sur le gui-
don, comme indiqué.
• Introduire l'extrémité de la durit de
mise à l'air du réservoir de car-
burant "13" dans le trou de la col-
onne de direction.
Serrer d'abord les boulons situés à
l'avant du support supérieur du
guidon, puis serrer les boulons si-
tués à l'arrière.
Clé pour écrou de direc-
tion:
YU-33975/90890-01403
Clé pour écrou de direc-
tion:
YU-33975/90890-01403
Ecrou de direction (ser-
rage initial):
38 Nm (3.8 m•kg, 27
ft•lb)
Ecrou de direction (ser-
rage final):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Ecrou de direction:
145 Nm (14.5 m•kg, 105
ft•lb)
Demi-palier supérieur de
guidon:
28 Nm (2.8 m•kg, 20
ft•lb)
Boulon de pincement (té
supérieur):
21 Nm (2.1 m•kg, 15
ft•lb)
Phare (gauche et droit):
7 Nm (0.7 m•kg, 5.1
ft•lb)
