CHÂSSIS GÉNÉRAL
5-3

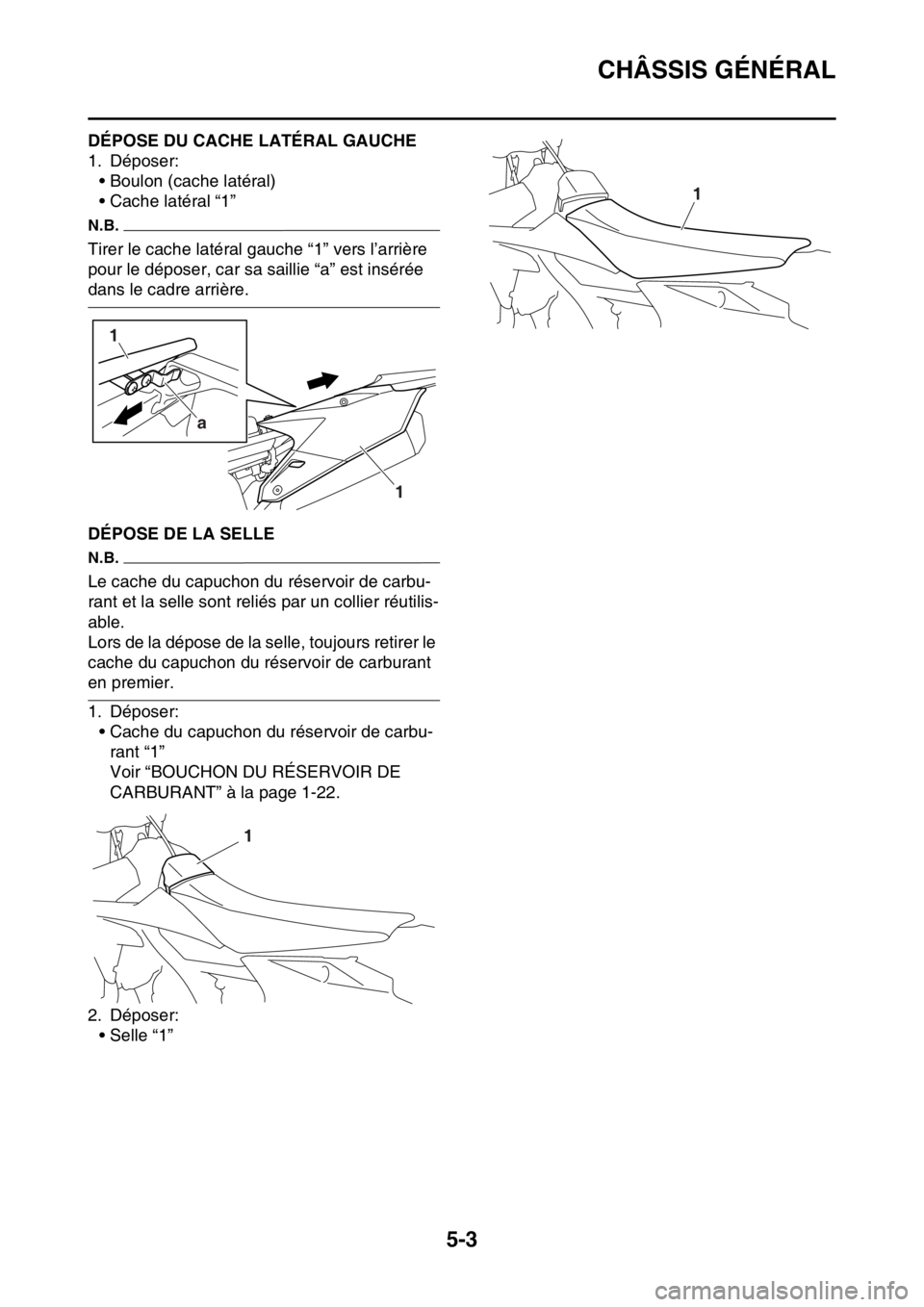

FAS2GB2154DÉPOSE DU CACHE LATÉRAL GAUCHE
1. Déposer:
• Boulon (cache latéral)
• Cache latéral “1”
N.B.
Tirer le cache latéral gauche “1” vers l’arrière
pour le déposer, car sa saillie “a” est insérée
dans le cadre arrière.
FAS2GB2155DÉPOSE DE LA SELLE
N.B.
Le cache du capuchon du réservoir de carbu-
rant et la selle sont reliés par un collier réutilis-
able.
Lors de la dépose de la selle, toujours retirer le
cache du capuchon du réservoir de carburant
en premier.
1. Déposer:
• Cache du capuchon du réservoir de carbu-
rant “1”
Voir “BOUCHON DU RÉSERVOIR DE
CARBURANT” à la page 1-22.
2. Déposer:
•Selle “1”
1
a
1
1
1

ROUE AVANT
5-4
FAS2GB2156

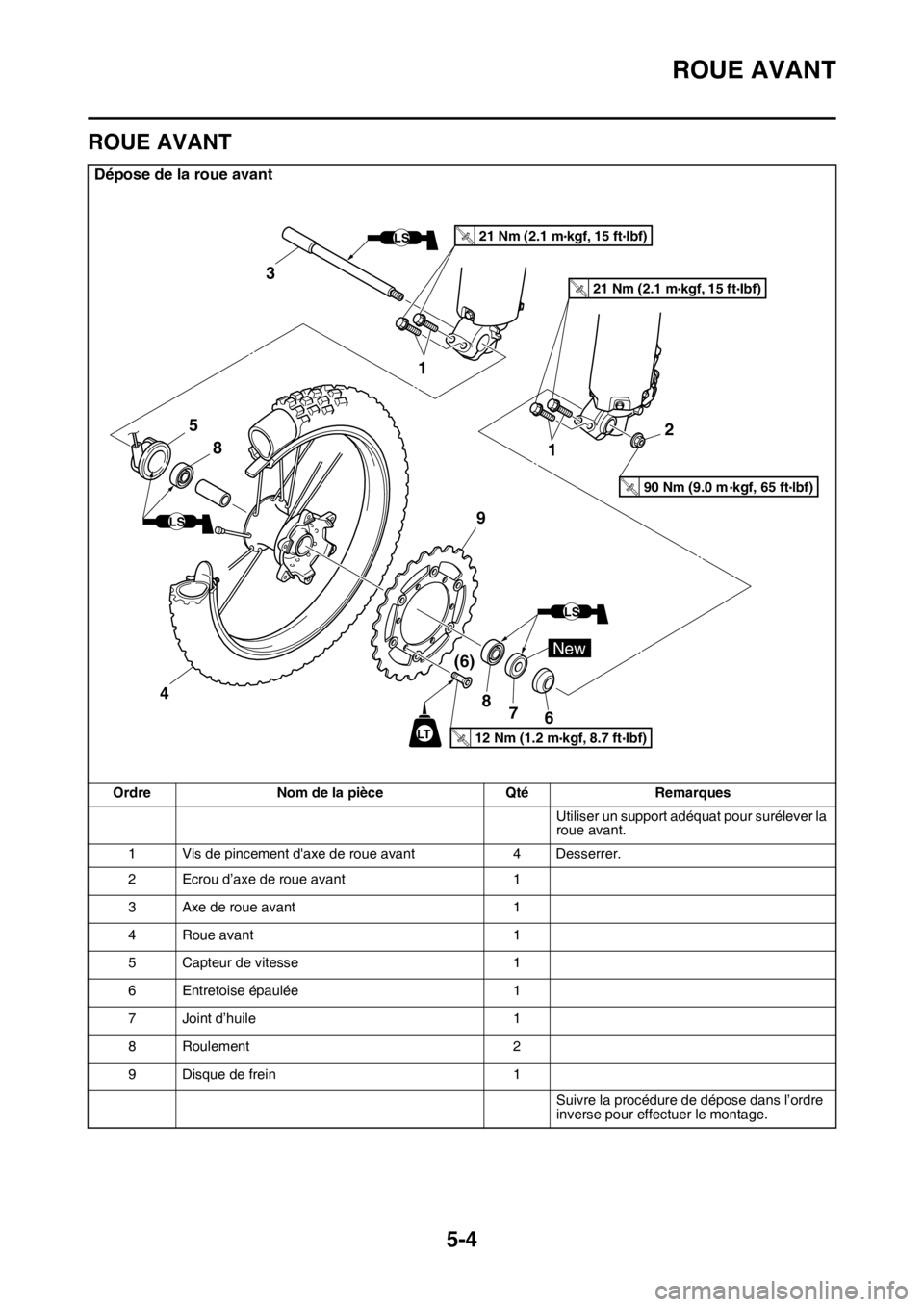

ROUE AVANT
Dépose de la roue avant
Ordre Nom de la pièce Qté Remarques
Utiliser un support adéquat pour surélever la
roue avant.
1 Vis de pincement d'axe de roue avant 4 Desserrer.
2 Ecrou d’axe de roue avant 1
3 Axe de roue avant 1
4 Roue avant 1
5 Capteur de vitesse 1
6 Entretoise épaulée 1
7 Joint d’huile 1
8 Roulement 2
9 Disque de frein 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.
New
LT
LS
LS
LS
8
7 8
(6)
9
12
1 3
21 Nm (2.1 m kgf, 15 ft Ibf)T.R.
21 Nm (2.1 m kgf, 15 ft Ibf)T.R.
4
90 Nm (9.0 m kgf, 65 ft lbf)T.R.
5
6

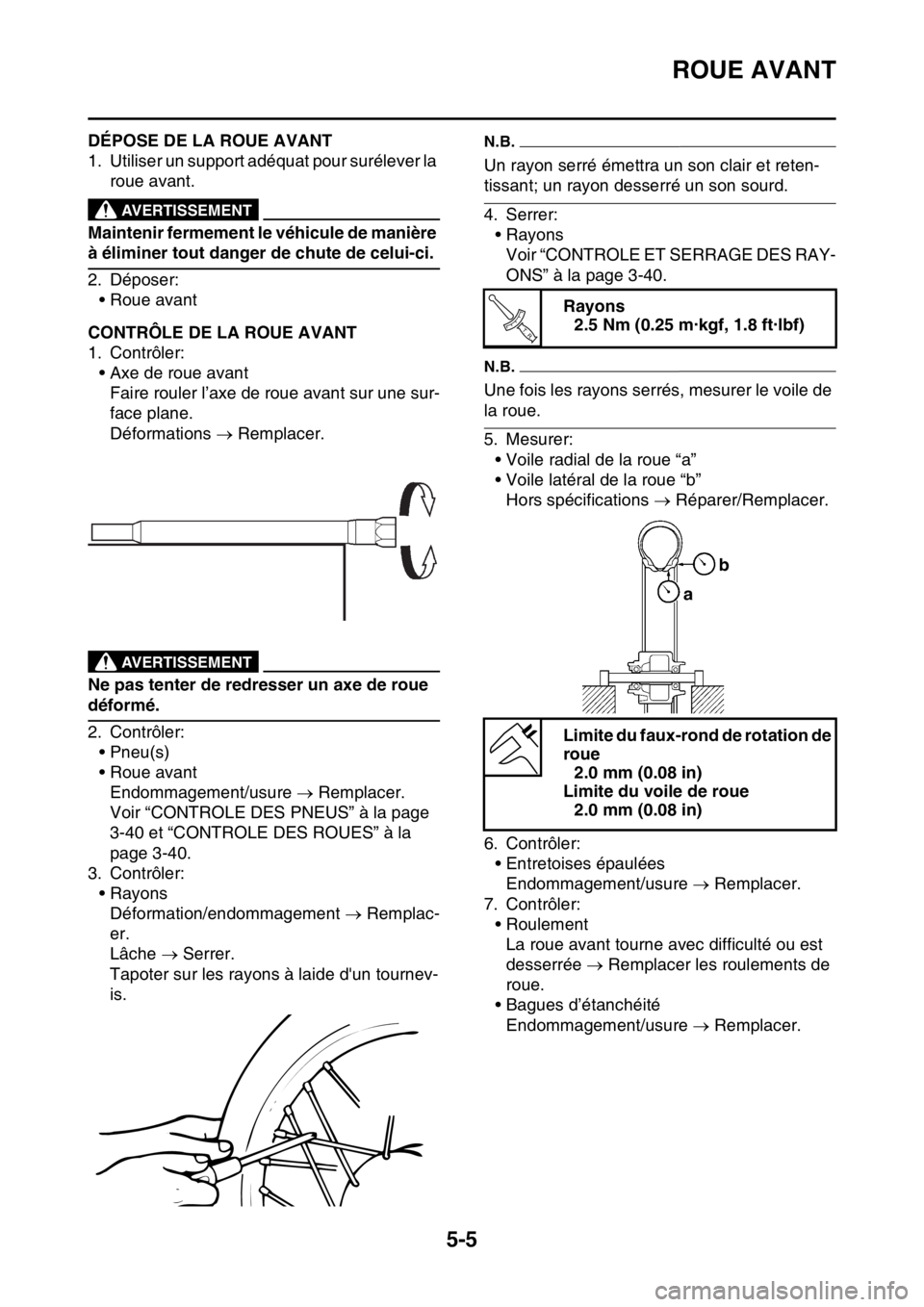

ROUE AVANT
5-5
FAS2GB2157DÉPOSE DE LA ROUE AVANT
1. Utiliser un support adéquat pour surélever la
roue avant.
EWA
AVERTISSEMENT
Maintenir fermement le véhicule de manière
à éliminer tout danger de chute de celui-ci.
2. Déposer:
• Roue avant
FAS2GB2158CONTRÔLE DE LA ROUE AVANT
1. Contrôler:
• Axe de roue avant
Faire rouler l’axe de roue avant sur une sur-
face plane.
Déformations  Remplacer.
EWA
AVERTISSEMENT
Ne pas tenter de redresser un axe de roue
déformé.
2. Contrôler:
• Pneu(s)
• Roue avant
Endommagement/usure  Remplacer.
Voir “CONTROLE DES PNEUS” à la page
3-40 et “CONTROLE DES ROUES” à la
page 3-40.
3. Contrôler:
• Rayons
Déformation/endommagement  Remplac-
er.
Lâche  Serrer.
Tapoter sur les rayons à laide d'un tournev-
is.
N.B.
Un rayon serré émettra un son clair et reten-
tissant; un rayon desserré un son sourd.
4. Serrer:
•Rayons
Voir “CONTROLE ET SERRAGE DES RAY-
ONS” à la page 3-40.
N.B.
Une fois les rayons serrés, mesurer le voile de
la roue.
5. Mesurer:
• Voile radial de la roue “a”
• Voile latéral de la roue “b”
Hors spécifications  Réparer/Remplacer.
6. Contrôler:
• Entretoises épaulées
Endommagement/usure  Remplacer.
7. Contrôler:
• Roulement
La roue avant tourne avec difficulté ou est
desserrée  Remplacer les roulements de
roue.
• Bagues d’étanchéité
Endommagement/usure  Remplacer.
Rayons
2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Limite du faux-rond de rotation de
roue
2.0 mm (0.08 in)
Limite du voile de roue
2.0 mm (0.08 in)
T R..
ab

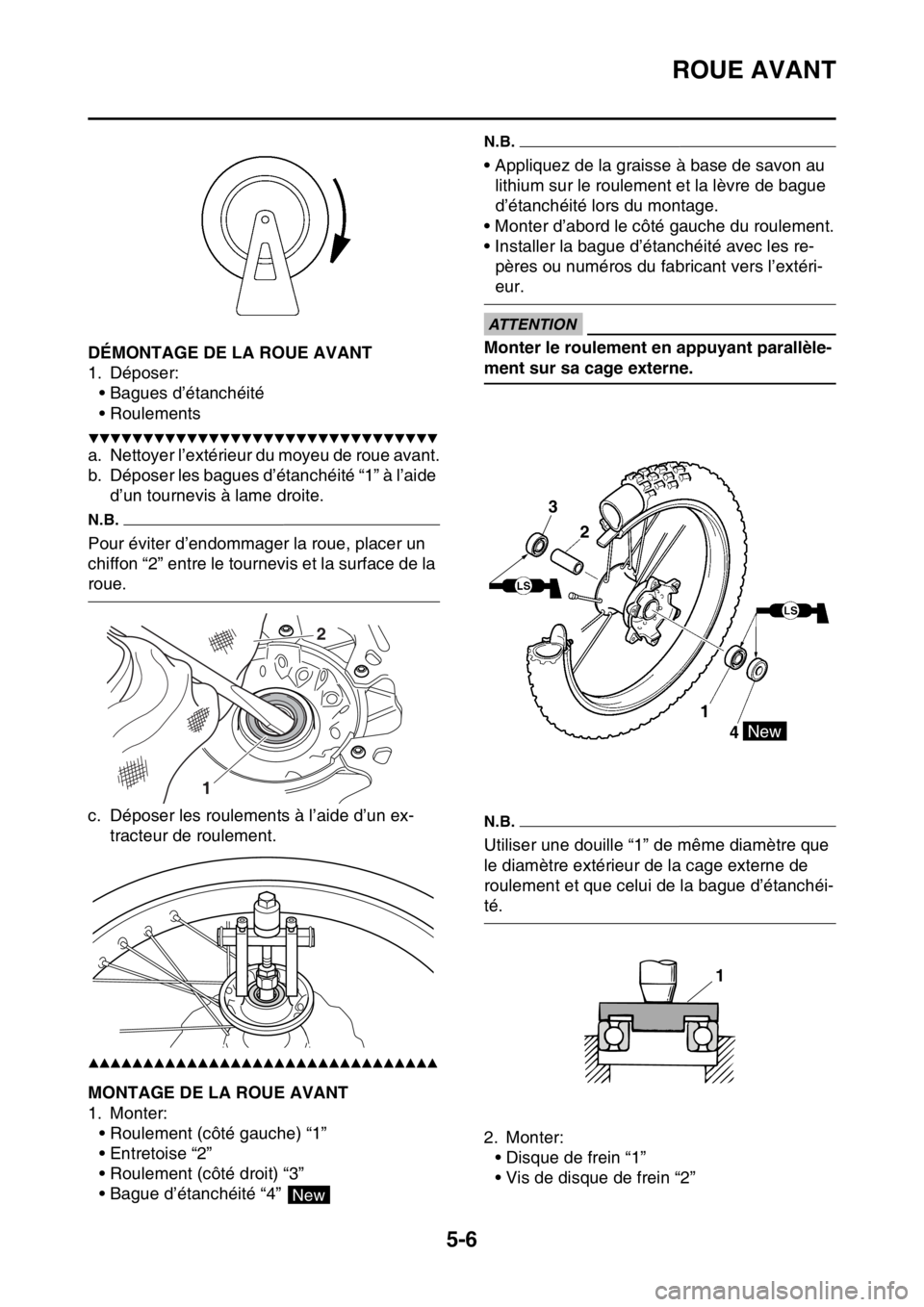

ROUE AVANT
5-6
FAS2GB2159DÉMONTAGE DE LA ROUE AVANT
1. Déposer:
• Bagues d’étanchéité
• Roulements
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Nettoyer l’extérieur du moyeu de roue avant.
b. Déposer les bagues d’étanchéité “1” à l’aide
d’un tournevis à lame droite.
N.B.
Pour éviter d’endommager la roue, placer un
chiffon “2” entre le tournevis et la surface de la
roue.
c. Déposer les roulements à l’aide d’un ex-
tracteur de roulement.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS2GB2160MONTAGE DE LA ROUE AVANT
1. Monter:
• Roulement (côté gauche) “1”
• Entretoise “2”
• Roulement (côté droit) “3”
• Bague d’étanchéité “4”
N.B.
• Appliquez de la graisse à base de savon au
lithium sur le roulement et la lèvre de bague
d’étanchéité lors du montage.
• Monter d’abord le côté gauche du roulement.
• Installer la bague d’étanchéité avec les re-
pères ou numéros du fabricant vers l’extéri-
eur.
ECA
ATTENTION
Monter le roulement en appuyant parallèle-
ment sur sa cage externe.
N.B.
Utiliser une douille “1” de même diamètre que
le diamètre extérieur de la cage externe de
roulement et que celui de la bague d’étanchéi-
té.
2. Monter:
• Disque de frein “1”
• Vis de disque de frein “2”
12
New
3
2
1
4
New
1

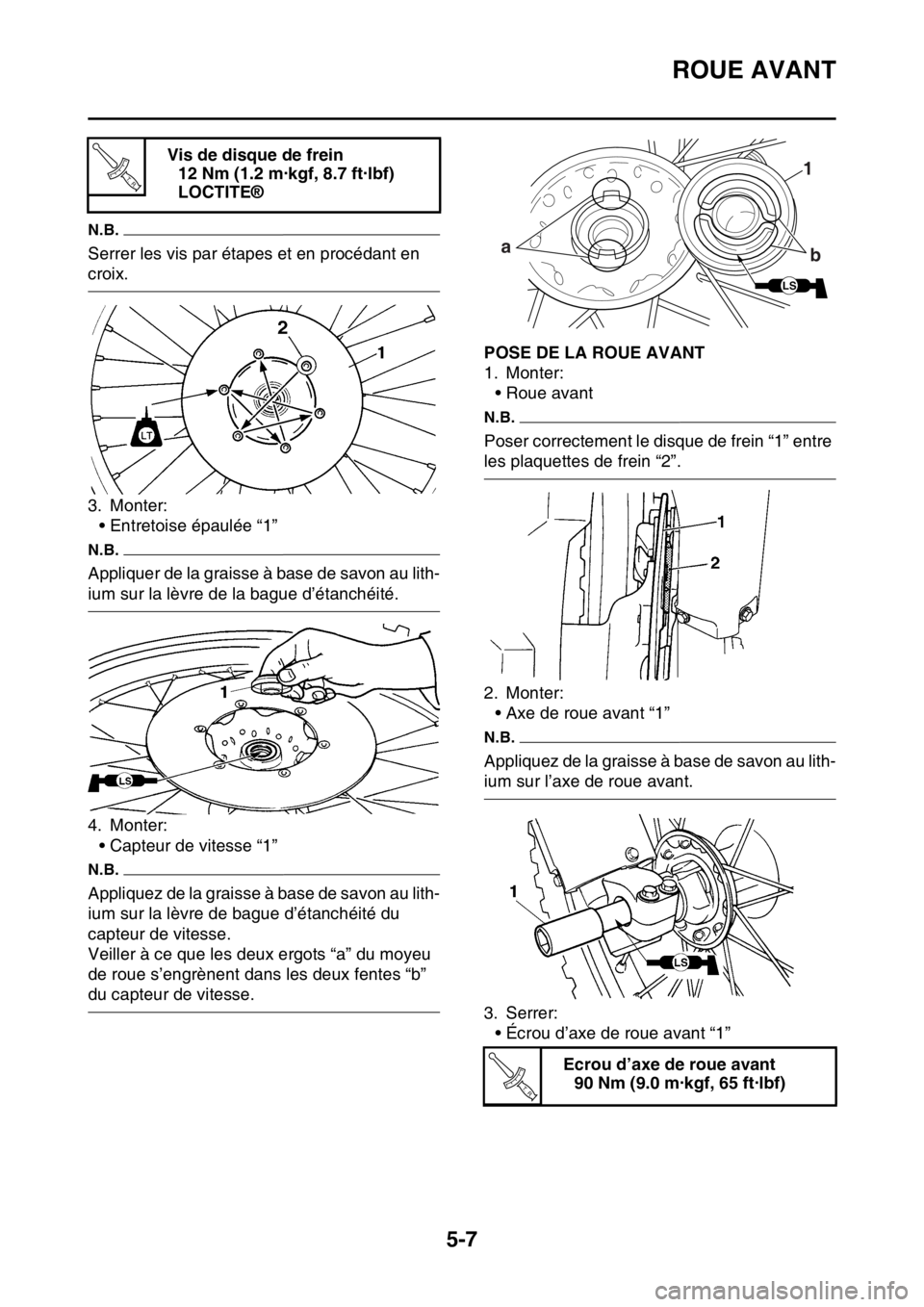

ROUE AVANT
5-7
N.B.
Serrer les vis par étapes et en procédant en
croix.
3. Monter:
• Entretoise épaulée “1”
N.B.
Appliquer de la graisse à base de savon au lith-
ium sur la lèvre de la bague d’étanchéité.
4. Monter:
• Capteur de vitesse “1”
N.B.
Appliquez de la graisse à base de savon au lith-
ium sur la lèvre de bague d’étanchéité du
capteur de vitesse.
Veiller à ce que les deux ergots “a” du moyeu
de roue s’engrènent dans les deux fentes “b”
du capteur de vitesse.
FAS2GB2161POSE DE LA ROUE AVANT
1. Monter:
• Roue avant
N.B.
Poser correctement le disque de frein “1” entre
les plaquettes de frein “2”.
2. Monter:
• Axe de roue avant “1”
N.B.
Appliquez de la graisse à base de savon au lith-
ium sur l’axe de roue avant.
3. Serrer:
• Écrou d’axe de roue avant “1”
ECA
Vis de disque de frein
12 Nm (1.2 m·kgf, 8.7 ft·lbf)
LOCTITE®
T R..
Ecrou d’axe de roue avant
90 Nm (9.0 m·kgf, 65 ft·lbf)
1
a
b
LS
T R..

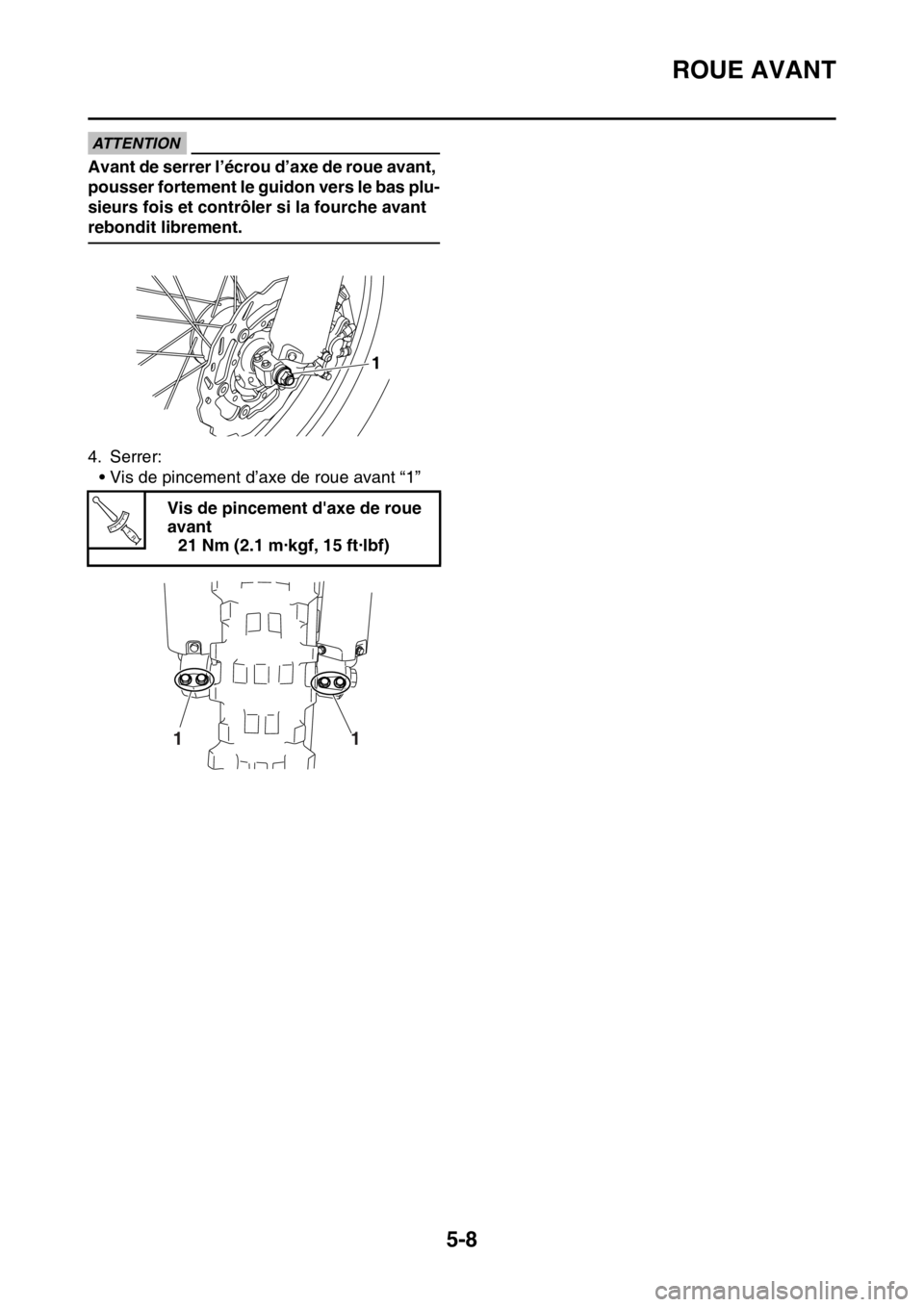

ROUE AVANT
5-8
ATTENTION
Avant de serrer l’écrou d’axe de roue avant,
pousser fortement le guidon vers le bas plu-
sieurs fois et contrôler si la fourche avant
rebondit librement.
4. Serrer:
• Vis de pincement d’axe de roue avant “1”
Vis de pincement d'axe de roue
avant
21 Nm (2.1 m·kgf, 15 ft·lbf)
1
T R..
1 1

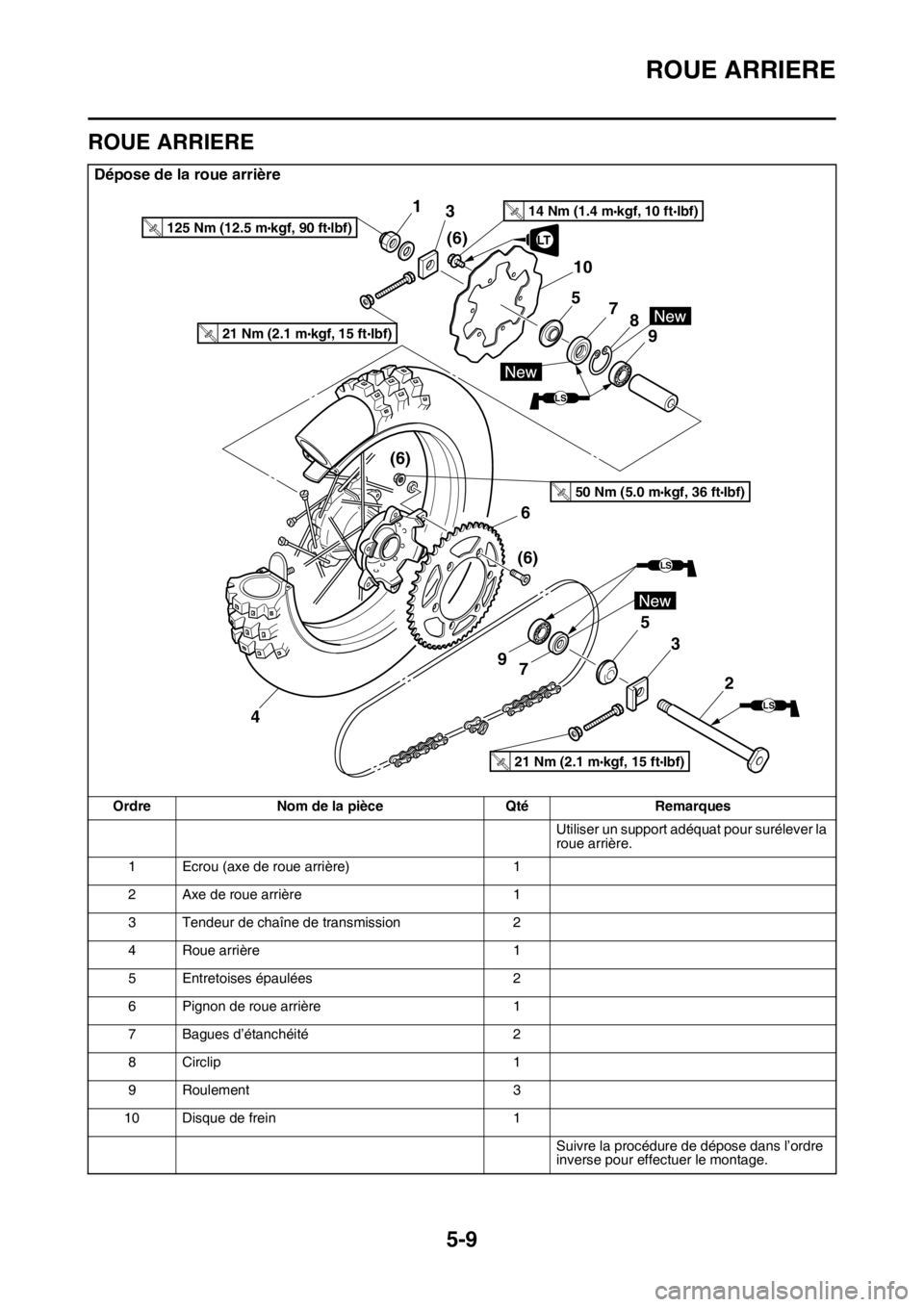

ROUE ARRIERE
5-9
FAS2GB2162
ROUE ARRIERE
Dépose de la roue arrière
Ordre Nom de la pièce Qté Remarques
Utiliser un support adéquat pour surélever la
roue arrière.
1 Ecrou (axe de roue arrière) 1
2 Axe de roue arrière 1
3 Tendeur de chaîne de transmission 2
4 Roue arrière 1
5 Entretoises épaulées 2
6 Pignon de roue arrière 1
7 Bagues d’étanchéité 2
8 Circlip 1
9 Roulement 3
10 Disque de frein 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
(6)
21 Nm (2.1 m kgf, 15 ft Ibf)T.R.
2 5
7 9
LS
LS(6)
46
1
(6) 3
LS
8
9 10
7 5
LT
14 Nm (1.4 m kgf, 10 ft Ibf)T.R.
3
21 Nm (2.1 m kgf, 15 ft Ibf)T.R.
50 Nm (5.0 m kgf, 36 ft Ibf)T.R.
125 Nm (12.5 m kgf, 90 ft lbf)T.R.

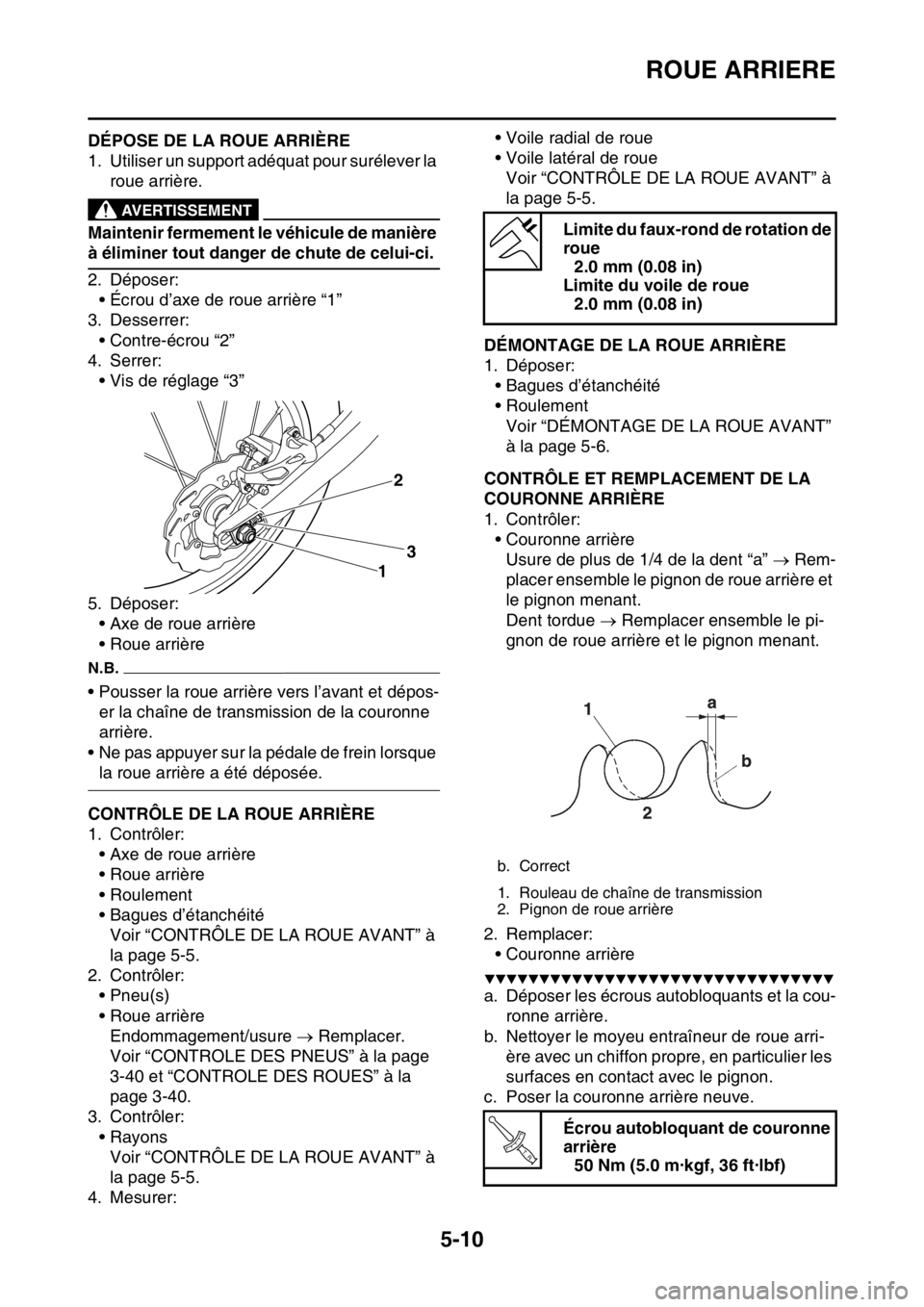

ROUE ARRIERE
5-10
FAS2GB2163DÉPOSE DE LA ROUE ARRIÈRE
1. Utiliser un support adéquat pour surélever la
roue arrière.
EWA
AVERTISSEMENT
Maintenir fermement le véhicule de manière
à éliminer tout danger de chute de celui-ci.
2. Déposer:
• Écrou d’axe de roue arrière “1”
3. Desserrer:
• Contre-écrou “2”
4. Serrer:
• Vis de réglage “3”
5. Déposer:
• Axe de roue arrière
• Roue arrière
N.B.
• Pousser la roue arrière vers l’avant et dépos-
er la chaîne de transmission de la couronne
arrière.
• Ne pas appuyer sur la pédale de frein lorsque
la roue arrière a été déposée.
FAS2GB2164CONTRÔLE DE LA ROUE ARRIÈRE
1. Contrôler:
• Axe de roue arrière
• Roue arrière
• Roulement
• Bagues d’étanchéité
Voir “CONTRÔLE DE LA ROUE AVANT” à
la page 5-5.
2. Contrôler:
• Pneu(s)
• Roue arrière
Endommagement/usure  Remplacer.
Voir “CONTROLE DES PNEUS” à la page
3-40 et “CONTROLE DES ROUES” à la
page 3-40.
3. Contrôler:
• Rayons
Voir “CONTRÔLE DE LA ROUE AVANT” à
la page 5-5.
4. Mesurer:• Voile radial de roue
• Voile latéral de roue
Voir “CONTRÔLE DE LA ROUE AVANT” à
la page 5-5.
FAS2GB2165DÉMONTAGE DE LA ROUE ARRIÈRE
1. Déposer:
• Bagues d’étanchéité
• Roulement
Voir “DÉMONTAGE DE LA ROUE AVANT”
à la page 5-6.
FAS2GB2166CONTRÔLE ET REMPLACEMENT DE LA
COURONNE ARRIÈRE
1. Contrôler:
• Couronne arrière
Usure de plus de 1/4 de la dent “a”  Rem-
placer ensemble le pignon de roue arrière et
le pignon menant.
Dent tordue  Remplacer ensemble le pi-
gnon de roue arrière et le pignon menant.
2. Remplacer:
• Couronne arrière
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Déposer les écrous autobloquants et la cou-
ronne arrière.
b. Nettoyer le moyeu entraîneur de roue arri-
ère avec un chiffon propre, en particulier les
surfaces en contact avec le pignon.
c. Poser la couronne arrière neuve.
3
12
Limite du faux-rond de rotation de
roue
2.0 mm (0.08 in)
Limite du voile de roue
2.0 mm (0.08 in)
b. Correct
1. Rouleau de chaîne de transmission
2. Pignon de roue arrière
Écrou autobloquant de couronne
arrière
50 Nm (5.0 m·kgf, 36 ft·lbf)
T R..

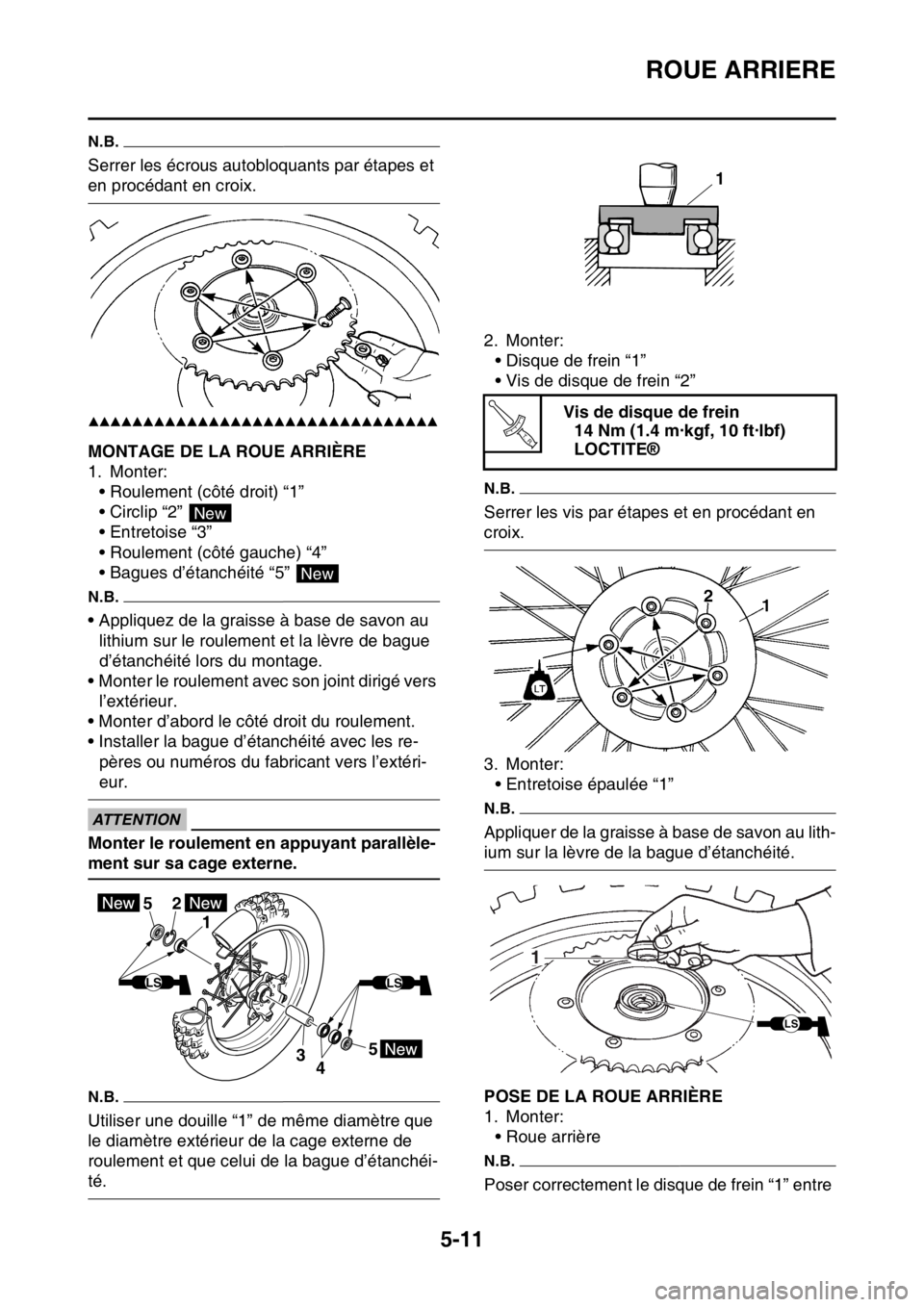

ROUE ARRIERE
5-11
N.B.
Serrer les écrous autobloquants par étapes et
en procédant en croix.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS2GB2167MONTAGE DE LA ROUE ARRIÈRE
1. Monter:
• Roulement (côté droit) “1”
• Circlip “2”
• Entretoise “3”
• Roulement (côté gauche) “4”
• Bagues d’étanchéité “5”
N.B.
• Appliquez de la graisse à base de savon au
lithium sur le roulement et la lèvre de bague
d’étanchéité lors du montage.
• Monter le roulement avec son joint dirigé vers
l’extérieur.
• Monter d’abord le côté droit du roulement.
• Installer la bague d’étanchéité avec les re-
pères ou numéros du fabricant vers l’extéri-
eur.
ECA
ATTENTION
Monter le roulement en appuyant parallèle-
ment sur sa cage externe.
N.B.
Utiliser une douille “1” de même diamètre que
le diamètre extérieur de la cage externe de
roulement et que celui de la bague d’étanchéi-
té.2. Monter:
• Disque de frein “1”
• Vis de disque de frein “2”
N.B.
Serrer les vis par étapes et en procédant en
croix.
3. Monter:
• Entretoise épaulée “1”
N.B.
Appliquer de la graisse à base de savon au lith-
ium sur la lèvre de la bague d’étanchéité.
FAS2GB2168POSE DE LA ROUE ARRIÈRE
1. Monter:
• Roue arrière
N.B.
Poser correctement le disque de frein “1” entre
New
New
5
43 1
25
LSLS
Vis de disque de frein
14 Nm (1.4 m·kgf, 10 ft·lbf)
LOCTITE®
1
T R..
1
LS

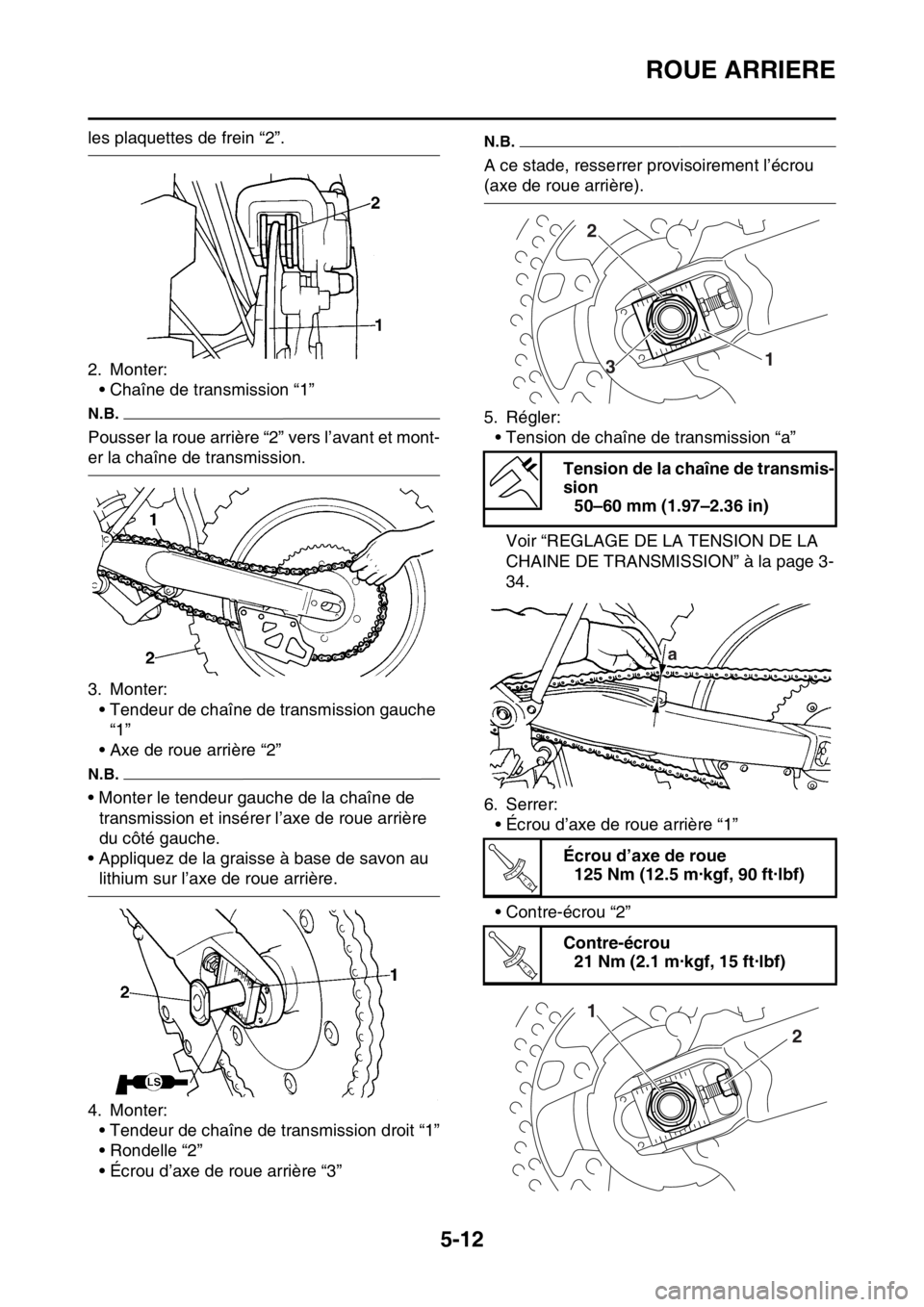

ROUE ARRIERE
5-12
les plaquettes de frein “2”.
2. Monter:
• Chaîne de transmission “1”
N.B.
Pousser la roue arrière “2” vers l’avant et mont-
er la chaîne de transmission.
3. Monter:
• Tendeur de chaîne de transmission gauche
“1”
• Axe de roue arrière “2”
N.B.
• Monter le tendeur gauche de la chaîne de
transmission et insérer l’axe de roue arrière
du côté gauche.
• Appliquez de la graisse à base de savon au
lithium sur l’axe de roue arrière.
4. Monter:
• Tendeur de chaîne de transmission droit “1”
• Rondelle “2”
• Écrou d’axe de roue arrière “3”
N.B.
A ce stade, resserrer provisoirement l’écrou
(axe de roue arrière).
5. Régler:
• Tension de chaîne de transmission “a”
Voir “REGLAGE DE LA TENSION DE LA
CHAINE DE TRANSMISSION” à la page 3-
34.
6. Serrer:
• Écrou d’axe de roue arrière “1”
• Contre-écrou “2”
Tension de la chaîne de transmis-
sion
50–60 mm (1.97–2.36 in)
Écrou d’axe de roue
125 Nm (12.5 m·kgf, 90 ft·lbf)
Contre-écrou
21 Nm (2.1 m·kgf, 15 ft·lbf)
2
1
3
a
T R..
T R..
1
2
