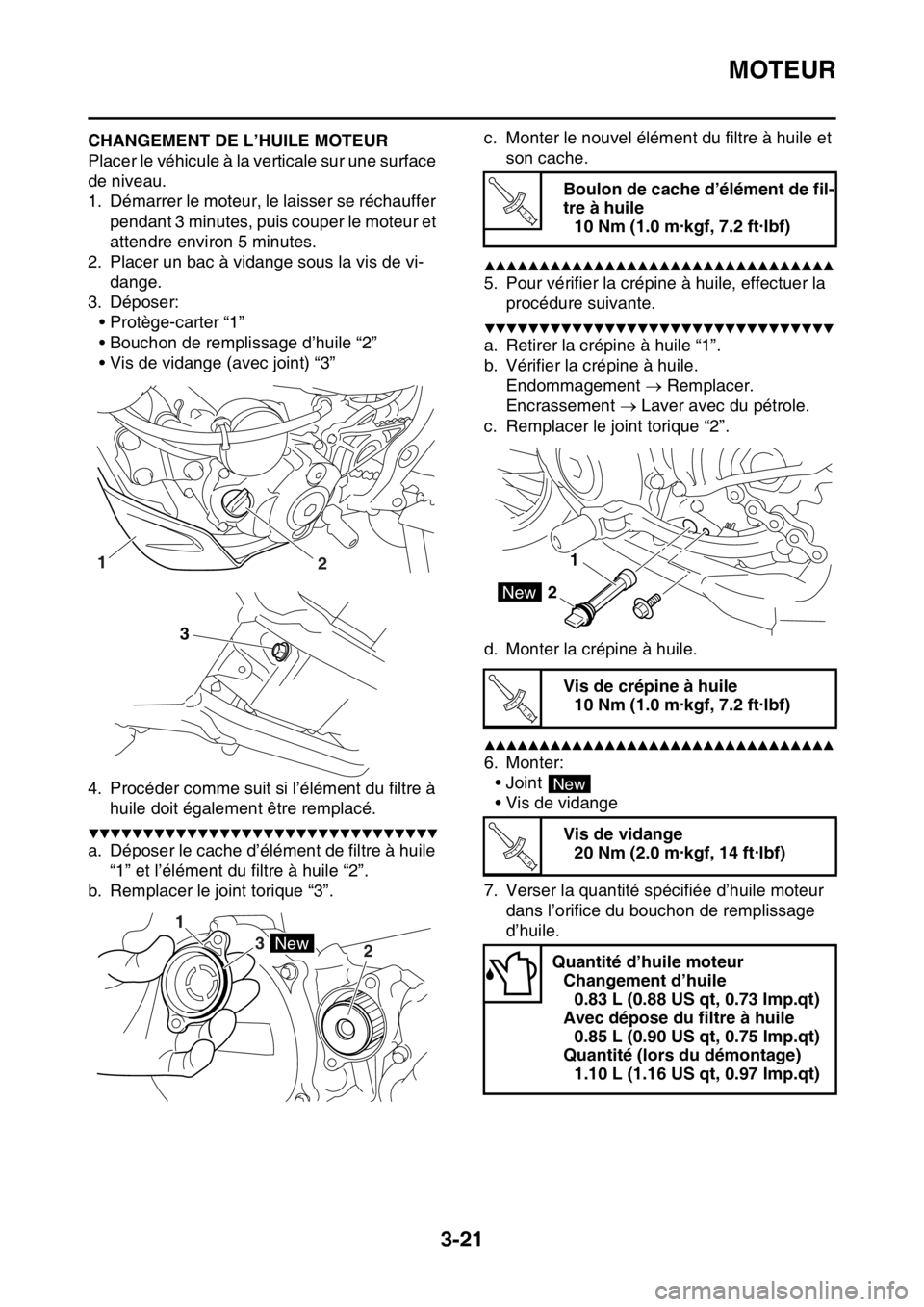

MOTEUR
3-21
FAS2GB2099CHANGEMENT DE L’HUILE MOTEUR
Placer le véhicule à la verticale sur une surface
de niveau.
1. Démarrer le moteur, le laisser se réchauffer
pendant 3 minutes, puis couper le moteur et
attendre environ 5 minutes.
2. Placer un bac à vidange sous la vis de vi-
dange.
3. Déposer:
• Protège-carter “1”
• Bouchon de remplissage d’huile “2”
• Vis de vidange (avec joint) “3”
4. Procéder comme suit si l’élément du filtre à
huile doit également être remplacé.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Déposer le cache d’élément de filtre à huile
“1” et l’élément du filtre à huile “2”.
b. Remplacer le joint torique “3”.c. Monter le nouvel élément du filtre à huile et
son cache.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5. Pour vérifier la crépine à huile, effectuer la
procédure suivante.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Retirer la crépine à huile “1”.
b. Vérifier la crépine à huile.
Endommagement  Remplacer.
Encrassement  Laver avec du pétrole.
c. Remplacer le joint torique “2”.
d. Monter la crépine à huile.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
6. Monter:
•Joint
• Vis de vidange
7. Verser la quantité spécifiée d’huile moteur
dans l’orifice du bouchon de remplissage
d’huile.
12
3
1
3
2
New
Boulon de cache d’élément de fil-
tre à huile
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de crépine à huile
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de vidange
20 Nm (2.0 m·kgf, 14 ft·lbf)
Quantité d’huile moteur
Changement d’huile
0.83 L (0.88 US qt, 0.73 Imp.qt)
Avec dépose du filtre à huile
0.85 L (0.90 US qt, 0.75 Imp.qt)
Quantité (lors du démontage)
1.10 L (1.16 US qt, 0.97 Imp.qt)
T R..
1
2New
T R..
New
T R..

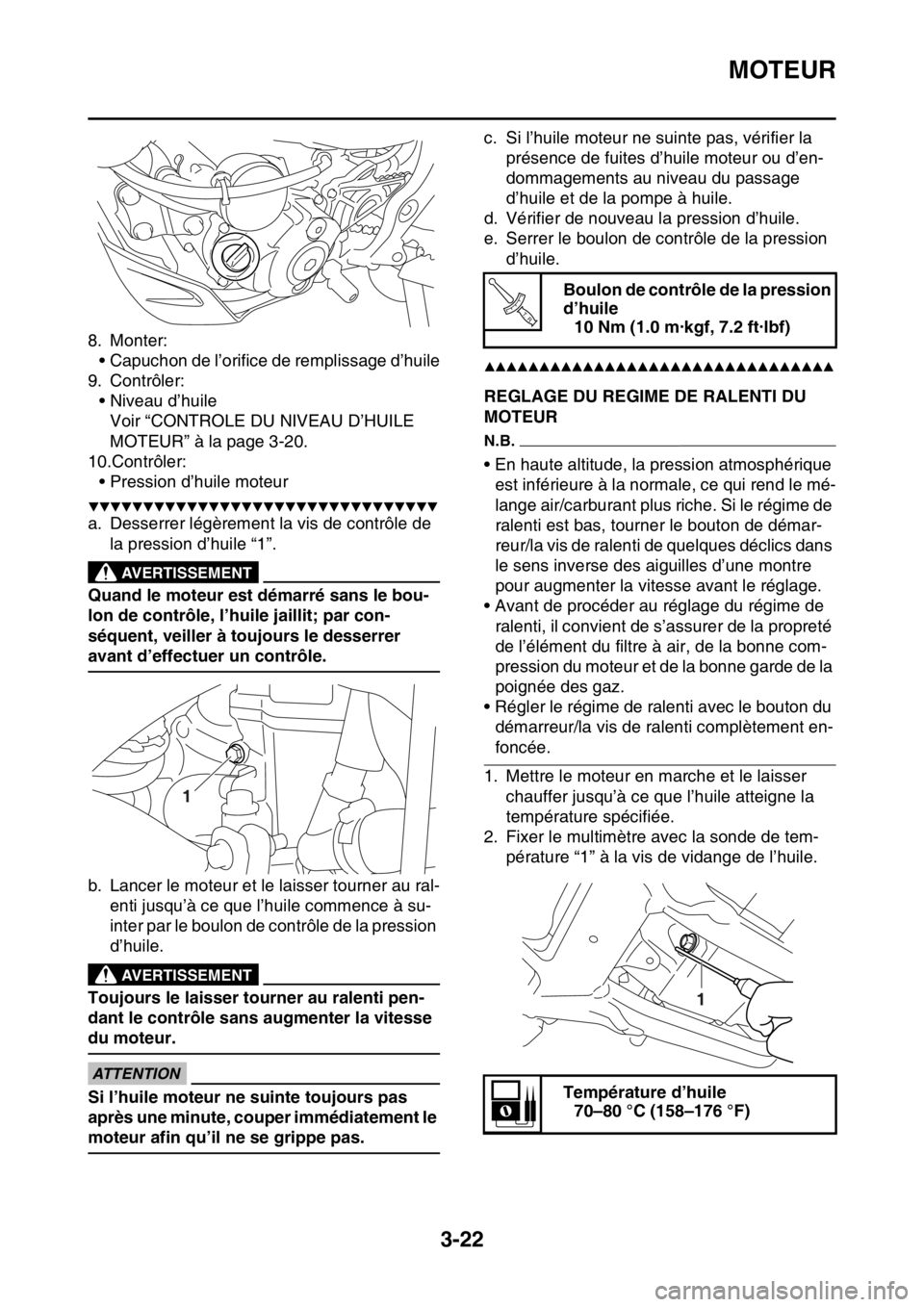

MOTEUR
3-22
8. Monter:
• Capuchon de l’orifice de remplissage d’huile
9. Contrôler:
• Niveau d’huile
Voir “CONTROLE DU NIVEAU D’HUILE
MOTEUR” à la page 3-20.
10.Contrôler:
• Pression d’huile moteur
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Desserrer légèrement la vis de contrôle de
la pression d’huile “1”.

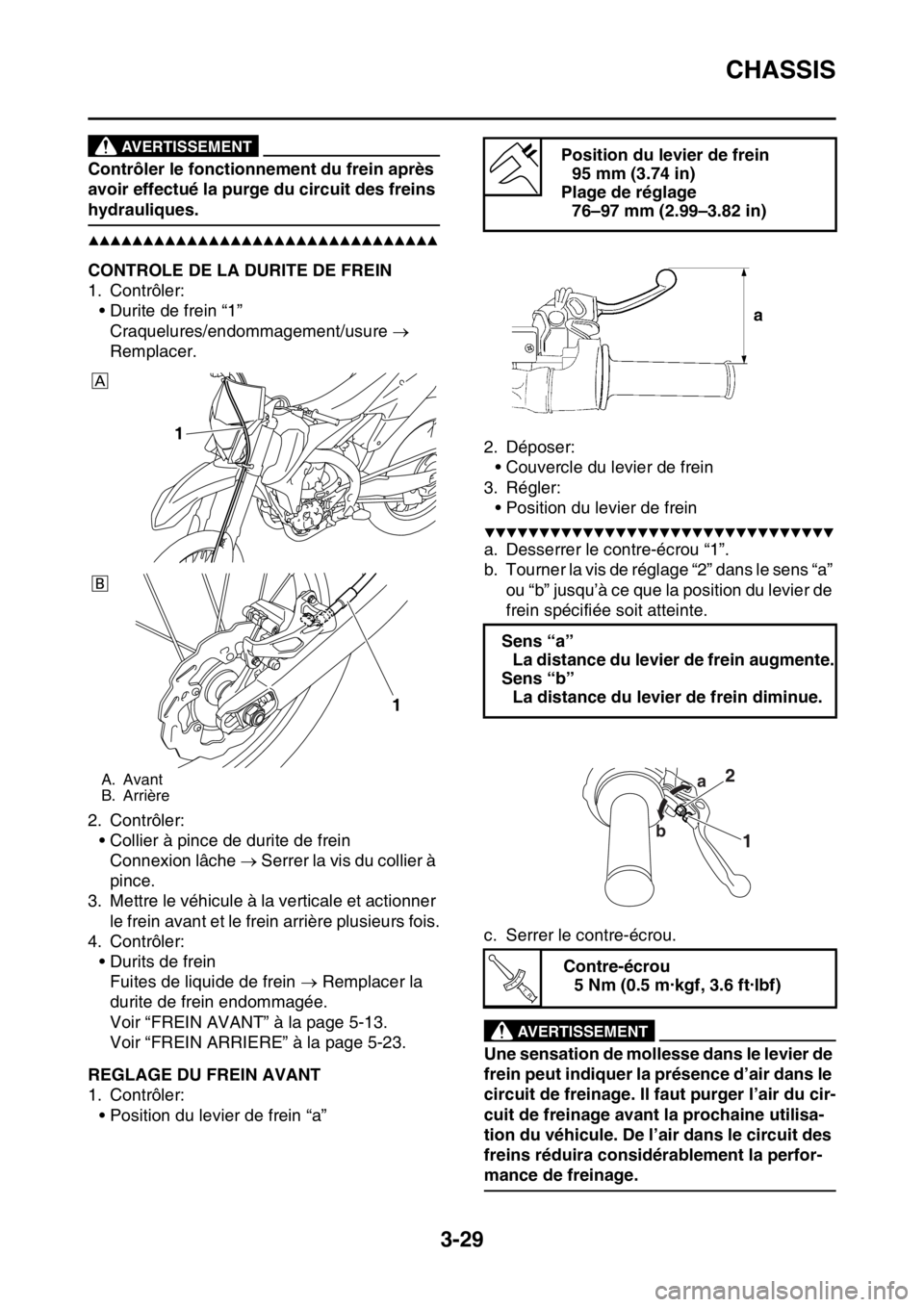

EWA
AVERTISSEMENT
Quand le moteur est démarré sans le bou-
lon de contrôle, l’huile jaillit; par con-
séquent, veiller à toujours le desserrer
avant d’effectuer un contrôle.
b. Lancer le moteur et le laisser tourner au ral-
enti jusqu’à ce que l’huile commence à su-
inter par le boulon de contrôle de la pression
d’huile.
EWA
AVERTISSEMENT
Toujours le laisser tourner au ralenti pen-
dant le contrôle sans augmenter la vitesse
du moteur.
ECA
ATTENTION
Si l’huile moteur ne suinte toujours pas
après une minute, couper immédiatement le
moteur afin qu’il ne se grippe pas.c. Si l’huile moteur ne suinte pas, vérifier la
présence de fuites d’huile moteur ou d’en-
dommagements au niveau du passage
d’huile et de la pompe à huile.
d. Vérifier de nouveau la pression d’huile.
e. Serrer le boulon de contrôle de la pression
d’huile.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS2GB2100REGLAGE DU REGIME DE RALENTI DU
MOTEUR
N.B.
• En haute altitude, la pression atmosphérique
est inférieure à la normale, ce qui rend le mé-
lange air/carburant plus riche. Si le régime de
ralenti est bas, tourner le bouton de démar-
reur/la vis de ralenti de quelques déclics dans
le sens inverse des aiguilles d’une montre
pour augmenter la vitesse avant le réglage.
• Avant de procéder au réglage du régime de
ralenti, il convient de s’assurer de la propreté
de l’élément du filtre à air, de la bonne com-
pression du moteur et de la bonne garde de la
poignée des gaz.
• Régler le régime de ralenti avec le bouton du
démarreur/la vis de ralenti complètement en-
foncée.
1. Mettre le moteur en marche et le laisser
chauffer jusqu’à ce que l’huile atteigne la
température spécifiée.
2. Fixer le multimètre avec la sonde de tem-
pérature “1” à la vis de vidange de l’huile.
1
Boulon de contrôle de la pression
d’huile
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Température d’huile
70–80 °C (158–176 °F)
T R..
1

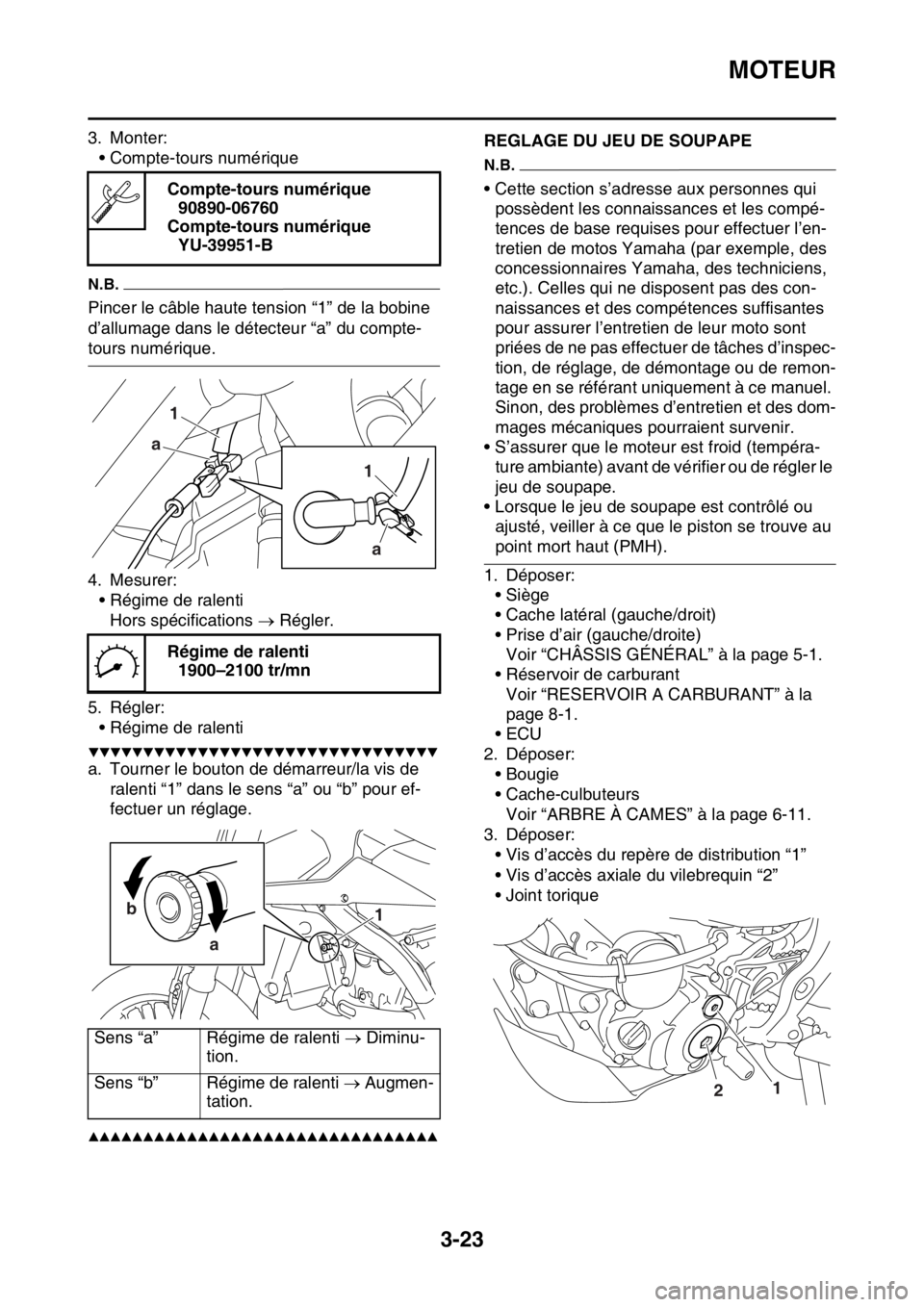

MOTEUR
3-23
3. Monter:
• Compte-tours numérique
N.B.
Pincer le câble haute tension “1” de la bobine
d’allumage dans le détecteur “a” du compte-
tours numérique.
4. Mesurer:
• Régime de ralenti
Hors spécifications  Régler.
5. Régler:
• Régime de ralenti
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Tourner le bouton de démarreur/la vis de
ralenti “1” dans le sens “a” ou “b” pour ef-
fectuer un réglage.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS2GB2101REGLAGE DU JEU DE SOUPAPE
N.B.
• Cette section s’adresse aux personnes qui
possèdent les connaissances et les compé-
tences de base requises pour effectuer l’en-
tretien de motos Yamaha (par exemple, des
concessionnaires Yamaha, des techniciens,
etc.). Celles qui ne disposent pas des con-
naissances et des compétences suffisantes
pour assurer l’entretien de leur moto sont
priées de ne pas effectuer de tâches d’inspec-
tion, de réglage, de démontage ou de remon-
tage en se référant uniquement à ce manuel.
Sinon, des problèmes d’entretien et des dom-
mages mécaniques pourraient survenir.
• S’assurer que le moteur est froid (tempéra-
ture ambiante) avant de vérifier ou de régler le
jeu de soupape.
• Lorsque le jeu de soupape est contrôlé ou
ajusté, veiller à ce que le piston se trouve au
point mort haut (PMH).
1. Déposer:
•Siège
• Cache latéral (gauche/droit)
• Prise d’air (gauche/droite)
Voir “CHÂSSIS GÉNÉRAL” à la page 5-1.
• Réservoir de carburant
Voir “RESERVOIR A CARBURANT” à la
page 8-1.
•ECU
2. Déposer:
• Bougie
• Cache-culbuteurs
Voir “ARBRE À CAMES” à la page 6-11.
3. Déposer:
• Vis d’accès du repère de distribution “1”
• Vis d’accès axiale du vilebrequin “2”
• Joint torique Compte-tours numérique
90890-06760
Compte-tours numérique
YU-39951-B
Régime de ralenti
1900–2100 tr/mn
Sens “a” Régime de ralenti  Diminu-
tion.
Sens “b” Régime de ralenti  Augmen-
tation.
1 1
a a
1 b
a
12

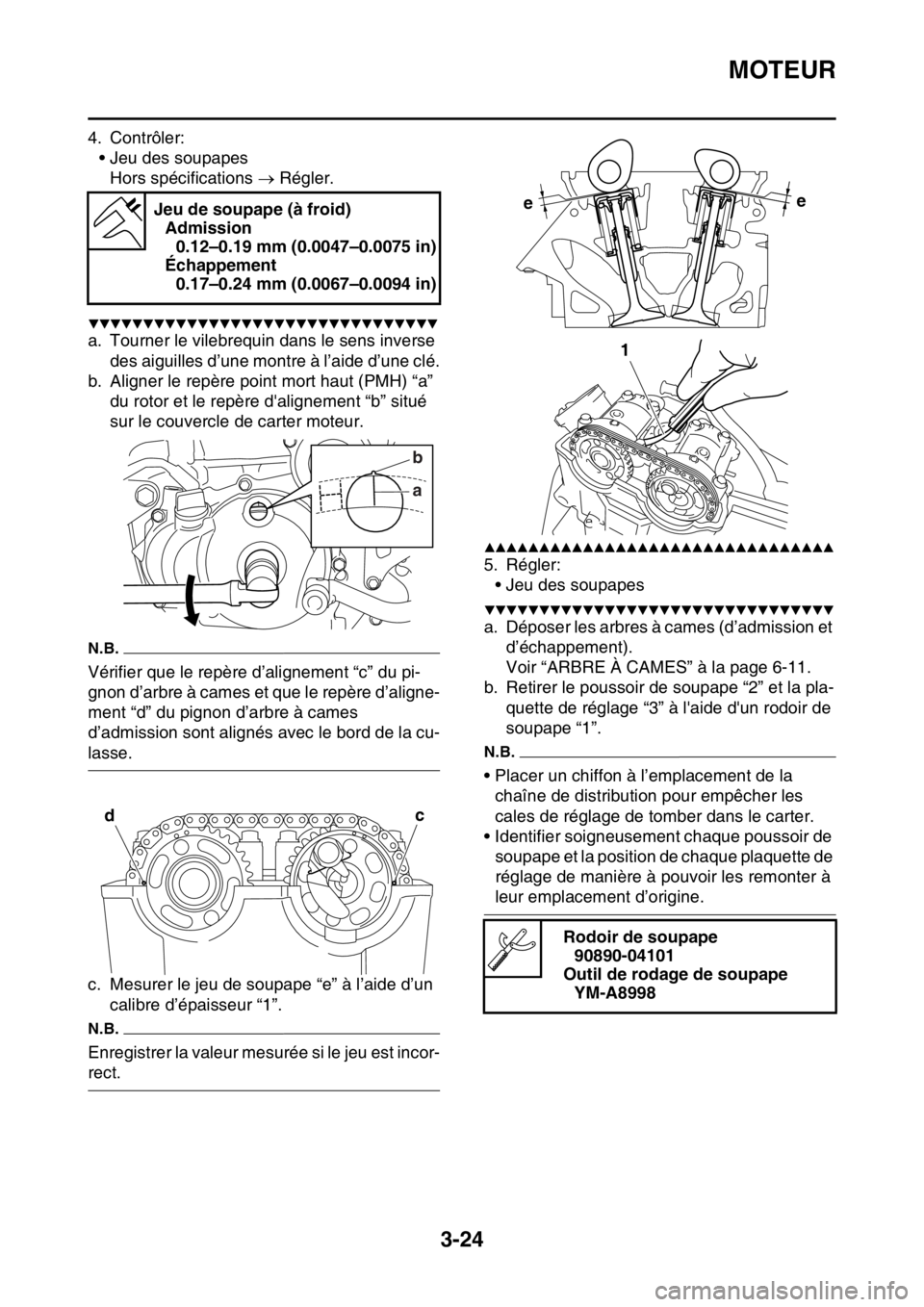

MOTEUR
3-24
4. Contrôler:
• Jeu des soupapes
Hors spécifications  Régler.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Tourner le vilebrequin dans le sens inverse
des aiguilles d’une montre à l’aide d’une clé.
b. Aligner le repère point mort haut (PMH) “a”
du rotor et le repère d'alignement “b” situé
sur le couvercle de carter moteur.
N.B.
Vérifier que le repère d’alignement “c” du pi-
gnon d’arbre à cames et que le repère d’aligne-
ment “d” du pignon d’arbre à cames
d’admission sont alignés avec le bord de la cu-
lasse.
c. Mesurer le jeu de soupape “e” à l’aide d’un
calibre d’épaisseur “1”.
N.B.
Enregistrer la valeur mesurée si le jeu est incor-
rect.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5. Régler:
• Jeu des soupapes
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Déposer les arbres à cames (d’admission et
d’échappement).
Voir “ARBRE À CAMES” à la page 6-11.
b. Retirer le poussoir de soupape “2” et la pla-
quette de réglage “3” à l'aide d'un rodoir de
soupape “1”.
N.B.
• Placer un chiffon à l’emplacement de la
chaîne de distribution pour empêcher les
cales de réglage de tomber dans le carter.
• Identifier soigneusement chaque poussoir de
soupape et la position de chaque plaquette de
réglage de manière à pouvoir les remonter à
leur emplacement d’origine. Jeu de soupape (à froid)
Admission
0.12–0.19 mm (0.0047–0.0075 in)
Échappement
0.17–0.24 mm (0.0067–0.0094 in)
ab
dc
Rodoir de soupape
90890-04101
Outil de rodage de soupape
YM-A8998
ee
1

MOTEUR
3-25

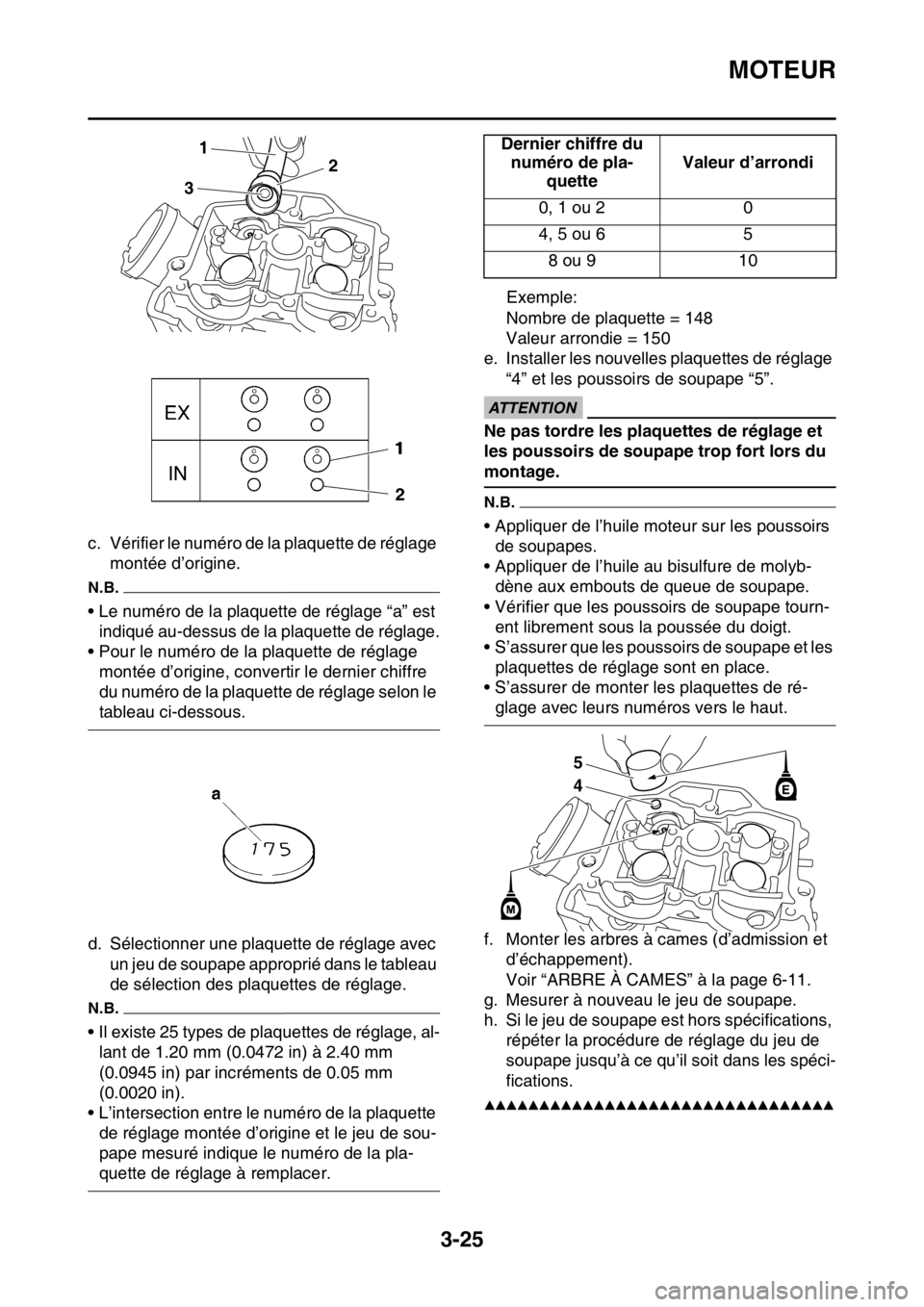

c. Vérifier le numéro de la plaquette de réglage
montée d’origine.
N.B.
• Le numéro de la plaquette de réglage “a” est
indiqué au-dessus de la plaquette de réglage.
• Pour le numéro de la plaquette de réglage
montée d’origine, convertir le dernier chiffre
du numéro de la plaquette de réglage selon le
tableau ci-dessous.
d. Sélectionner une plaquette de réglage avec
un jeu de soupape approprié dans le tableau
de sélection des plaquettes de réglage.
N.B.
• Il existe 25 types de plaquettes de réglage, al-
lant de 1.20 mm (0.0472 in) à 2.40 mm
(0.0945 in) par incréments de 0.05 mm
(0.0020 in).
• L’intersection entre le numéro de la plaquette
de réglage montée d’origine et le jeu de sou-
pape mesuré indique le numéro de la pla-
quette de réglage à remplacer.
Exemple:
Nombre de plaquette = 148
Valeur arrondie = 150
e. Installer les nouvelles plaquettes de réglage
“4” et les poussoirs de soupape “5”.
ECA
ATTENTION
Ne pas tordre les plaquettes de réglage et
les poussoirs de soupape trop fort lors du
montage.
N.B.
• Appliquer de l’huile moteur sur les poussoirs
de soupapes.
• Appliquer de l’huile au bisulfure de molyb-
dène aux embouts de queue de soupape.
• Vérifier que les poussoirs de soupape tourn-
ent librement sous la poussée du doigt.
• S’assurer que les poussoirs de soupape et les
plaquettes de réglage sont en place.
• S’assurer de monter les plaquettes de ré-
glage avec leurs numéros vers le haut.
f. Monter les arbres à cames (d’admission et
d’échappement).
Voir “ARBRE À CAMES” à la page 6-11.
g. Mesurer à nouveau le jeu de soupape.
h. Si le jeu de soupape est hors spécifications,
répéter la procédure de réglage du jeu de
soupape jusqu’à ce qu’il soit dans les spéci-
fications.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
1
32Dernier chiffre du
numéro de pla-
quetteValeur d’arrondi
0, 1 ou 2 0
4, 5 ou 6 5
8 ou 9 10
4 5

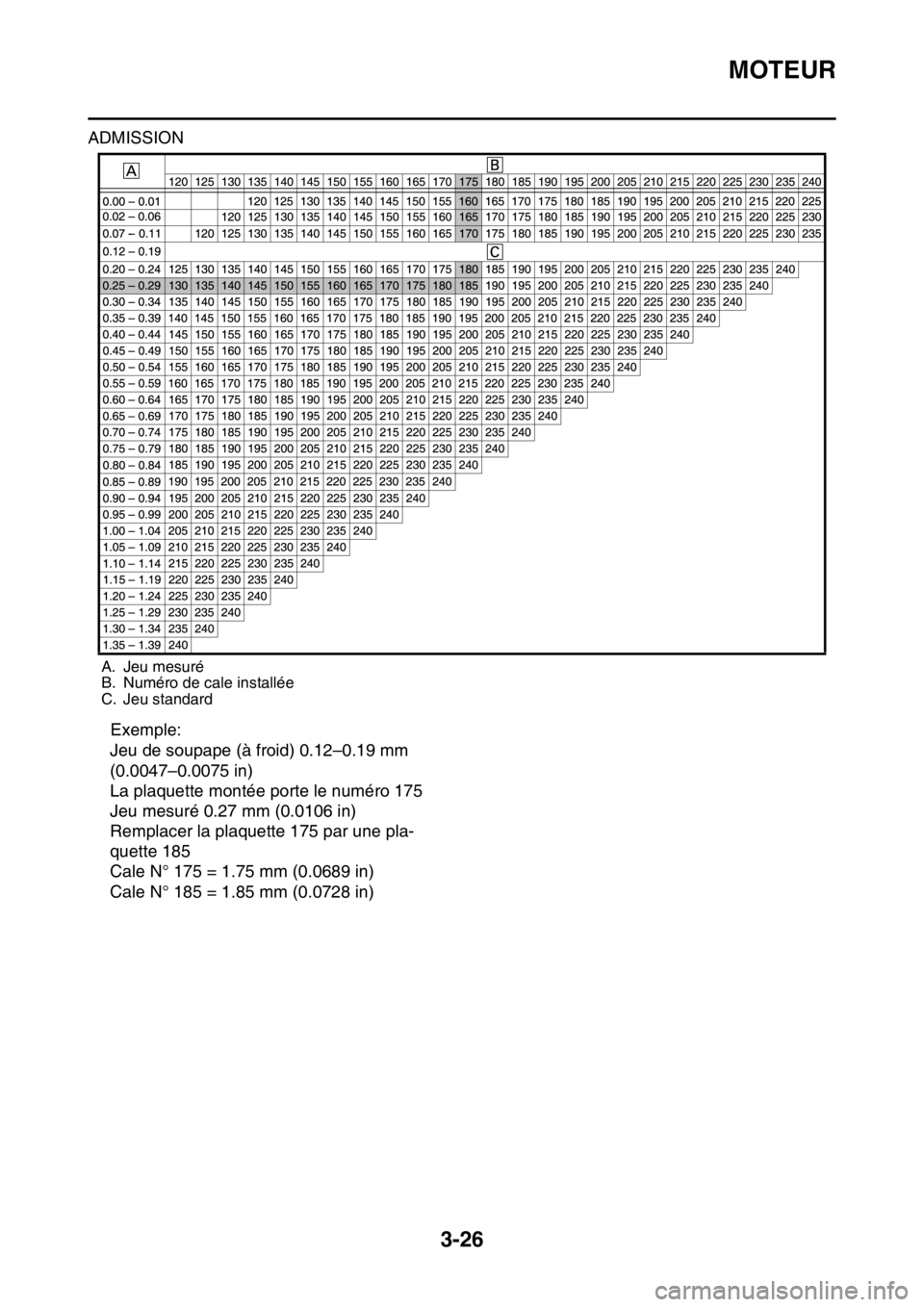

MOTEUR
3-26
ADMISSION
Exemple:
Jeu de soupape (à froid) 0.12–0.19 mm
(0.0047–0.0075 in)
La plaquette montée porte le numéro 175
Jeu mesuré 0.27 mm (0.0106 in)
Remplacer la plaquette 175 par une pla-
quette 185
Cale N° 175 = 1.75 mm (0.0689 in)
Cale N° 185 = 1.85 mm (0.0728 in)

A. Jeu mesuré
B. Numéro de cale installée
C. Jeu standard

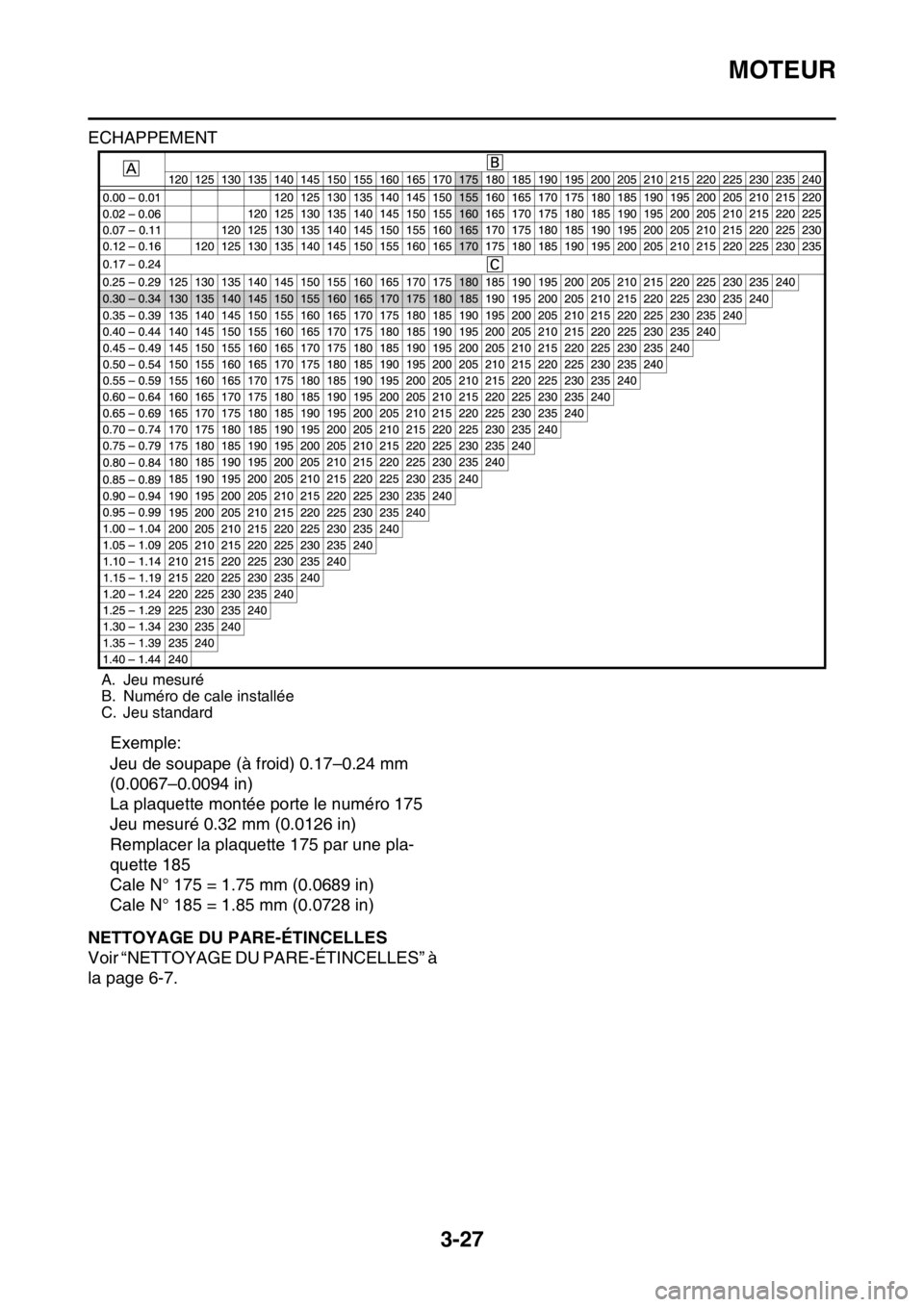

MOTEUR
3-27
ECHAPPEMENT
Exemple:
Jeu de soupape (à froid) 0.17–0.24 mm
(0.0067–0.0094 in)
La plaquette montée porte le numéro 175
Jeu mesuré 0.32 mm (0.0126 in)
Remplacer la plaquette 175 par une pla-
quette 185
Cale N° 175 = 1.75 mm (0.0689 in)
Cale N° 185 = 1.85 mm (0.0728 in)
FAS2GB2102NETTOYAGE DU PARE-ÉTINCELLES
Voir “NETTOYAGE DU PARE-ÉTINCELLES” à
la page 6-7.
A. Jeu mesuré
B. Numéro de cale installée
C. Jeu standard

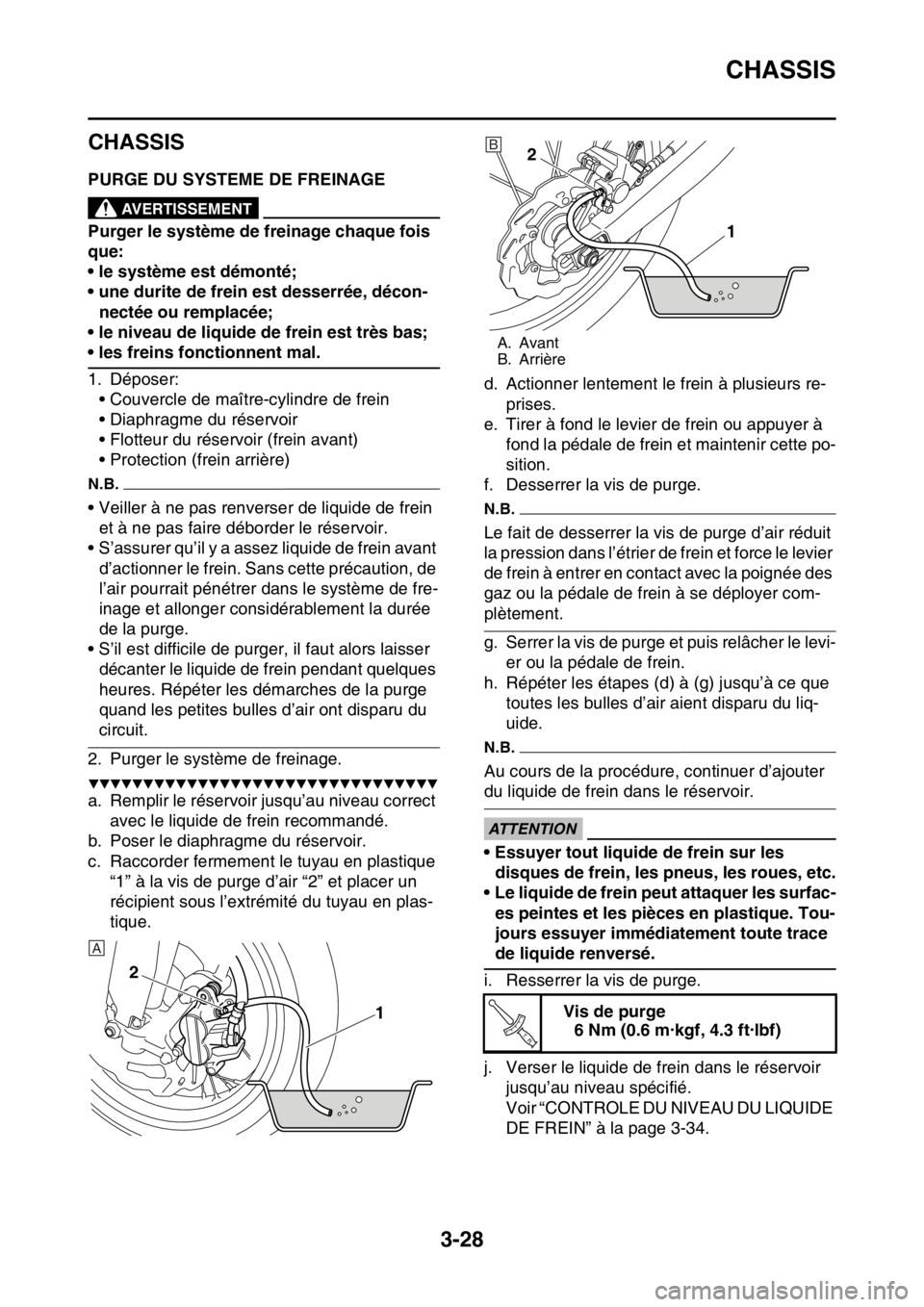

CHASSIS
3-28
FAS2GB2103
CHASSIS
FAS2GB2104PURGE DU SYSTEME DE FREINAGEEWA
AVERTISSEMENT
Purger le système de freinage chaque fois
que:
• le système est démonté;
• une durite de frein est desserrée, décon-
nectée ou remplacée;
• le niveau de liquide de frein est très bas;
• les freins fonctionnent mal.
1. Déposer:
• Couvercle de maître-cylindre de frein
• Diaphragme du réservoir
• Flotteur du réservoir (frein avant)
• Protection (frein arrière)
N.B.
• Veiller à ne pas renverser de liquide de frein
et à ne pas faire déborder le réservoir.
• S’assurer qu’il y a assez liquide de frein avant
d’actionner le frein. Sans cette précaution, de
l’air pourrait pénétrer dans le système de fre-
inage et allonger considérablement la durée
de la purge.
• S’il est difficile de purger, il faut alors laisser
décanter le liquide de frein pendant quelques
heures. Répéter les démarches de la purge
quand les petites bulles d’air ont disparu du
circuit.
2. Purger le système de freinage.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Remplir le réservoir jusqu’au niveau correct
avec le liquide de frein recommandé.
b. Poser le diaphragme du réservoir.
c. Raccorder fermement le tuyau en plastique
“1” à la vis de purge d’air “2” et placer un
récipient sous l’extrémité du tuyau en plas-
tique.d. Actionner lentement le frein à plusieurs re-
prises.
e. Tirer à fond le levier de frein ou appuyer à
fond la pédale de frein et maintenir cette po-
sition.
f. Desserrer la vis de purge.
N.B.
Le fait de desserrer la vis de purge d’air réduit
la pression dans l’étrier de frein et force le levier
de frein à entrer en contact avec la poignée des
gaz ou la pédale de frein à se déployer com-
plètement.
g. Serrer la vis de purge et puis relâcher le levi-
er ou la pédale de frein.
h. Répéter les étapes (d) à (g) jusqu’à ce que
toutes les bulles d’air aient disparu du liq-
uide.
N.B.
Au cours de la procédure, continuer d’ajouter
du liquide de frein dans le réservoir.
ECA
ATTENTION
• Essuyer tout liquide de frein sur les
disques de frein, les pneus, les roues, etc.
• Le liquide de frein peut attaquer les surfac-
es peintes et les pièces en plastique. Tou-
jours essuyer immédiatement toute trace
de liquide renversé.
i. Resserrer la vis de purge.
j. Verser le liquide de frein dans le réservoir
jusqu’au niveau spécifié.
Voir “CONTROLE DU NIVEAU DU LIQUIDE
DE FREIN” à la page 3-34.
1 2
A
A. Avant
B. Arrière
Vis de purge
6 Nm (0.6 m·kgf, 4.3 ft·lbf)
2
1B
T R..

CHASSIS
3-29
EWA
AVERTISSEMENT
Contrôler le fonctionnement du frein après
avoir effectué la purge du circuit des freins
hydrauliques.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS2GB2105CONTROLE DE LA DURITE DE FREIN
1. Contrôler:
• Durite de frein “1”
Craquelures/endommagement/usure 
Remplacer.
2. Contrôler:
• Collier à pince de durite de frein
Connexion lâche  Serrer la vis du collier à
pince.
3. Mettre le véhicule à la verticale et actionner
le frein avant et le frein arrière plusieurs fois.
4. Contrôler:
• Durits de frein
Fuites de liquide de frein  Remplacer la
durite de frein endommagée.
Voir “FREIN AVANT” à la page 5-13.
Voir “FREIN ARRIERE” à la page 5-23.
FAS2GB2106REGLAGE DU FREIN AVANT
1. Contrôler:
• Position du levier de frein “a”2. Déposer:
• Couvercle du levier de frein
3. Régler:
• Position du levier de frein
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Desserrer le contre-écrou “1”.
b. Tourner la vis de réglage “2” dans le sens “a”
ou “b” jusqu’à ce que la position du levier de
frein spécifiée soit atteinte.
c. Serrer le contre-écrou.
EWA
AVERTISSEMENT
Une sensation de mollesse dans le levier de
frein peut indiquer la présence d’air dans le
circuit de freinage. Il faut purger l’air du cir-
cuit de freinage avant la prochaine utilisa-
tion du véhicule. De l’air dans le circuit des
freins réduira considérablement la perfor-
mance de freinage.
A. Avant
B. Arrière
1
1
Position du levier de frein
95 mm (3.74 in)
Plage de réglage
76–97 mm (2.99–3.82 in)
Sens “a”
La distance du levier de frein augmente.
Sens “b”
La distance du levier de frein diminue.
Contre-écrou
5 Nm (0.5 m·kgf, 3.6 ft·lbf)
a
b
T R..

CHASSIS
3-30
ECA
ATTENTION
Après le réglage de la position du levier de
frein, s’assurer que le frein ne frotte pas.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
4. Monter:
• Couvercle du levier de frein
FAS2GB2107REGLAGE DU FREIN ARRIERE
1. Contrôler:
• Position de pédale de frein “a”
(distance du sommet du repose-pied du pi-
lote au sommet de la pédale de frein)
Hors spécifications  Régler.
2. Régler:
• Position de pédale de frein
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Desserrer le contre-écrou “1”.
b. Tourner la vis de réglage “2” dans le sens “a”
ou “b” jusqu’à ce que la position de pédale
de frein spécifiée soit atteinte.
c. Serrer le contre-écrou.
EWA
AVERTISSEMENT
Une sensation de mollesse dans la pédale
de frein peut indiquer une présence d’air
dans le circuit de freinage. Avant une
course, purger le système de freinage. De
l’air dans le système de freinage réduira la
performance de freinage.
ECA
ATTENTION
Après le réglage de la position de la pédale
de frein, s’assurer que le frein ne frotte pas.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS2GB2108CONTROLE DES PLAQUETTES DE FREIN
AVANT
1. Mesurer:
• Epaisseur des plaquettes de freins “a”
Hors spécifications  Remplacer l’ensem-
ble.
N.B.
Si les plaquettes sont usées jusqu’aux rainures
“b” de l’indicateur, cela signifie que la limite
d’épaisseur des plaquettes de frein est atteinte.
2. Remplacer:
• Plaquettes de frein Position de la pédale de frein
5 mm (0.20 in)
Sens “a”
La pédale de frein remonte.
Sens “b”
La pédale de frein descend.
1 2
a
b
Contre-écrou
6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Épaisseur de garniture de pla-
quette de frein
4.4 mm (0.17 in)
Limite
1.0 mm (0.04 in)
T R..
a
b
a
