COUPLE DE SERRAGE
2-20
Vis de la trappe à carburant M6 2 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Vis de réservoir de carburant et sup-
port de réglage de la selleM6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Boulon de selle M8 2 22 Nm (2.2 m·kgf, 16 ft·lbf)
Vis de cache latéral gauche M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de cache latéral droit M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de cadre et de prise d’air M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de réservoir de carburant et de
prise d’airM6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de protection du radiateur et de
prise d’airM6 4 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de garde-boue avant M6 4 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon de garde-boue arrière
(avant)M6 4 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Boulon de garde-boue arrière (arri-
ère)M6 2 16 Nm (1.6 m·kgf, 12 ft·lbf)
Vis de bavette — 2 1.3 Nm (0.13 m·kgf, 0.94 ft·lbf)
Vis d’appui du phare et bloc de
phareM6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Écrou d’écran multifonction M5 2 3.8 Nm (0.38 m·kgf, 2.8 ft·lbf)
Boulon de support d’écran multi-
fonctionM6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis d’appui de phare et guide de du-
rite de frein avantM5 1 3.8 Nm (0.38 m·kgf, 2.8 ft·lbf)
Plaque 1 et boulon de protection de
fourcheM5 2 3.8 Nm (0.38 m·kgf, 2.8 ft·lbf)
Plaque 2 et vis de protection de four-
che— 2 0.5 Nm (0.05 m·kgf, 0.36 ft·lbf)
Boulon de support de fil de capteur
de vitesse et support de fil de
capteur de vitesseM6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Boulon de té inférieur et support de
fil de capteur de vitesseM6 1 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
Boulon de câble positif de batterie et
relais du démarreurM6 1 3.5 Nm (0.35 m·kgf, 2.5 ft·lbf)
Boulon de fil du démarreur et relais
du démarreurM6 1 3.5 Nm (0.35 m·kgf, 2.5 ft·lbf)
Vis de capteur de sécurité de chute M4 2 3.8 Nm (0.38 m·kgf, 2.8 ft·lbf)
Vis du feu arrière équipé — 3 1.1 Nm (0.11 m·kgf, 0.80 ft·lbf)
Collier du fil de feu arrière et garde-
boue arrière— 3 0.5 Nm (0.05 m·kgf, 0.36 ft·lbf)
Vis du support de batterie M6 4 7 Nm (0.7 m·kgf, 5.1 ft·lbf)ELEMENTDi-
amètre
du filetQté COUPLE DE SERRAGERe-
marques
LT

COUPLE DE SERRAGE
2-21
N.B.
Ecrou crénelé inférieur
1. Serrer d’abord l’écrou crénelé inférieur à environ 38 Nm (3.8 m·kgf, 27 ft·lbf) à l’aide de la clé à
écrou de direction, puis desserrer l’écrou crénelé inférieur d’un tour.
2. Resserrer l’écrou crénelé inférieur à 7 Nm (0.7 m·kgf, 5.1 ft·lbf).Vis du cadre et du câble négatif de
batterieM6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis du garde-boue arrière et du sup-
port de relais— 2 1.1 Nm (0.11 m·kgf, 0.80 ft·lbf)
Écrou de catadioptre avant (pour le
Canada)M6 2 3.8 Nm (0.38 m·kgf, 2.8 ft·lbf)
Écrou de catadioptre arrière (pour le
Canada)M5 3 1.8 Nm (0.18 m·kgf, 1.3 ft·lbf) ELEMENTDi-
amètre
du filetQté COUPLE DE SERRAGERe-
marques

POINTS DE LUBRIFICATION ET TYPES DE LUBRIFIANTS
2-22
FAS2GB2070
POINTS DE LUBRIFICATION ET TYPES DE LUBRIFIANTS
FAS2GB2071MOTEUR
Point de lubrification Types de lubrifiants
Lèvres de bague d’étanchéité
Roulement
Joint torique
Filetages de boulon de chapeau d’arbre à cames et surface de contact
Filets de vis de culasse, selles, rondelles
Queues de soupape
Embouts de queue de soupape
Surface extérieure de poussoir de soupape
Bossage de came et tourillon
Surface supérieure de poussoir de soupape
Tourillon de vilebrequin
Surfaces de poussée de tête de bielle du vilebrequin
Surface extérieure de piston
Surface extérieure d’axe de piston
Tourillon d'arbre d'équilibrage de vilebrequin (gauche)
Filets d'écrou de balancier (gauche)
Pièces mobiles du système de décompression
Arbre de turbine de pompe à eau
Rotors de pompe à huile (intérieur et extérieur)
Joint de passage d’huile
Arbre de pompe à huile
Pignon de kick et roue à rochet
Arbre de kick
Surface intérieure du pignon libre de kick
Partie de contact entre la roue à rochet et le guide de roue à rochet
Filetages d’écrou de pignon menant de transmission primaire et surface de
contact
Filetages d’écrou de noix d’embrayage et surface de contact
Surface intérieure et surface de l’extrémité du pignon mené de transmis-
sion primaire
Rondelle de tige de poussée d’embrayage
Surface extérieure de tige de poussée d’embrayage 1
Surface de poussée de tige de poussée d’embrayage 1
Surface extérieure de tige de poussée d’embrayage 2
Surface extérieure de l’arbre de tige de poussée
Surface intérieure des pignons de la boîte de vitesses (roue et pignon) et
collier
Pignons de la boîte de vitesses (rainure de fourchette de sélection)
LS
E
LS
E
M
M
M
E
M
M
M
E
E
E
M
E
E
LS
E
LS
E
M
E
E
M
E
E
E
E
E
E
E
E
M
E

POINTS DE LUBRIFICATION ET TYPES DE LUBRIFIANTS
2-23
FAS2GB2072CHASSISRainures de tambour
Surface extérieure du guide de fourchette de sélection et fourchette de sé-
lection
Axe de sélecteur
Pièces mobiles du levier de sélecteur complet
Arbre de l'amortisseur équipé, surfaces de butée, rondelles
Surface interne du pignon libre du démarreur, surfaces de butée
Surface intérieure du pignon menant de lanceur de démarreur, surfaces de
butée
Joint de couvre-culassePâte à joint
Yamaha 1215
(Three bond
No.1215®)
Surface de contact du carter moteurPâte à joint
Yamaha 1215
(Three bond
No.1215®)
Passe-fil de stator équipéPâte à joint
Yamaha 1215
(Three bond
No.1215®)
Point de lubrification Types de lubrifiants
Roulement supérieur (tête de fourche)
Roulements supérieurs et couvercle de la cage de roulement (tête de four-
che)
Roulements inférieurs et lèvre de bague d’étanchéité (tête de fourche)
Filetages de la colonne de direction et surface de contact des écrous
Roulement de l’axe de pivot
Partie du bras oscillant (surface côté entretoise épaulée et roulement de
butée)
Partie du bras oscillant (surface extérieure de l’entretoise épaulée)
Partie du bras oscillant (lèvre de bague d’étanchéité)
Surface extérieure de l’axe de pivot
Roulement de bras relais et lèvre de bague d’étanchéité
Surface de rondelle de butée du bras relais (deux côtés)
Surface extérieure de l’entretoise épaulée du bras relais et surface extéri-
eure du boulon
Filets de vis du bras relais (côté bras oscillant)
Roulement de raccordement et lèvre de bague d’étanchéité
Surface extérieure de l’entretoise épaulée du bras de raccordement et sur-
face extérieure du boulon
Surface extérieure de l’entretoise épaulée du combiné ressort-amortisseur
arrière et lèvre du joint cache-poussière (haut)Point de lubrification Types de lubrifiants
E
E
E
E
E
E
E
LS
LS
LS
LS
M
M
M
M
M
M
M
M
M
M
M
M

POINTS DE LUBRIFICATION ET TYPES DE LUBRIFIANTS
2-24
Roulement du combiné ressort-amortisseur arrière et lèvre du joint cache-
poussière (bas)
Point de pivot de pédale de frein (joint torique et surface extérieure du bou-
lon)
Lèvre de bague d’étanchéité de roue avant
Surface extérieure d’axe de roue avant
Lèvre de bague d’étanchéité du capteur de vitesse
Lèvre de bague d’étanchéité de roue arrière
Surface extérieure d’axe de roue arrière
Partie pivot de la béquille latérale et surface extérieure de l’entretoise
épaulée
Partie de contact du levier de frein (maître-cylindre de frein avant)
Surface extérieure du boulon de levier de frein avant
Surface de glissement de levier d’embrayage et surface extérieure du bou-
lon
Lèvre en caoutchouc de la bague de levier d’embrayage
Extrémité du câble d’embrayage (côté levier d’embrayage)
Surface interne de guide de tube plongeur (poignée des gaz) et extrémité
de câble des gaz
Piston d’étrier de frein avant
Joint de piston d’étrier de frein avant
Joint cache-poussière d’étrier de frein avant
Surface extérieure du piston d'étrier de frein avant
Boulon de goupille et manchon d’étrier de frein avant
Extrémité de tige de débrayage du maître-cylindre de frein avant
Kit du maître-cylindre de frein avant
Piston d’étrier de frein arrière
Joint de piston d’étrier de frein arrière
Joint cache-poussière d’étrier de frein arrière
Surface extérieure du piston d’étrier de frein arrière
Boulon de goupille et manchon d’étrier de frein arrière
Extrémité de tige de débrayage du maître-cylindre de frein arrière
Kit du maître-cylindre de frein arrièrePoint de lubrification Types de lubrifiantsM
LS
LS
LS
LS
LS
LS
LS
S
S
LS
LS
LS
LS
S
S
S
S
S
S
S
S

TABLEAU ET DIAGRAMMES DU CIRCUIT DE LUBRIFICATION
2-25
FAS2GB2073
TABLEAU ET DIAGRAMMES DU CIRCUIT DE LUBRIFICATION
FAS2GB2074DIAGRAMMES DE LUBRIFICATION

TABLEAU ET DIAGRAMMES DU CIRCUIT DE LUBRIFICATION
2-26
1. Arbre à cames d’admission
2. Arbre à cames d’échappement
3. Piston
4. Gicleur d’huile
5. Élément de filtre à huile
6. Pompe à huile
7. Crépine à huile
8. Vilebrequin
9. Arbre secondaire
10. Arbre primaire

TABLEAU ET DIAGRAMMES DU CIRCUIT DE LUBRIFICATION
2-27

TABLEAU ET DIAGRAMMES DU CIRCUIT DE LUBRIFICATION
2-28

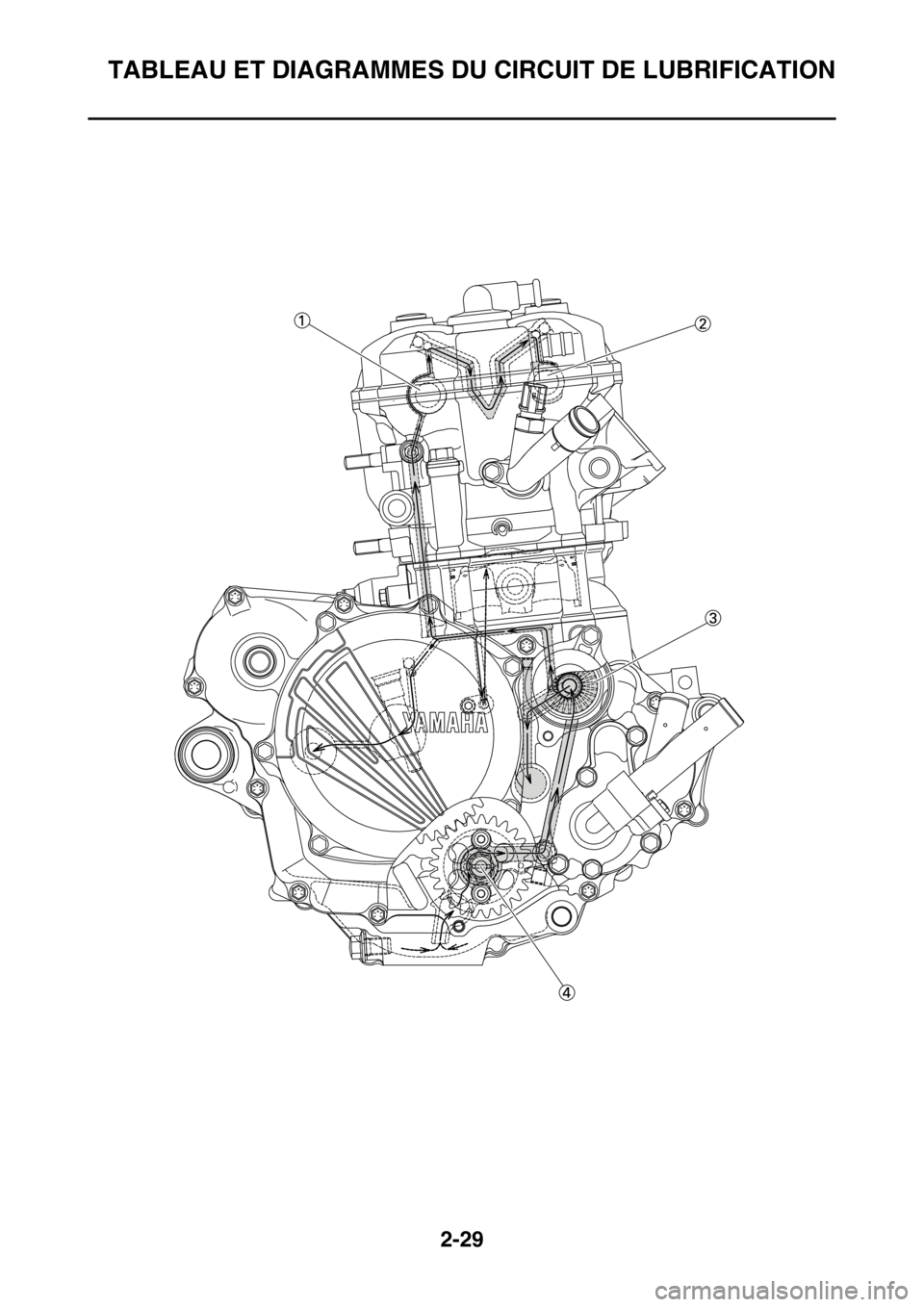

1. Bielle
2. Vilebrequin
3. Arbre primaire
4. Crépine à huile
5. Arbre secondaire

TABLEAU ET DIAGRAMMES DU CIRCUIT DE LUBRIFICATION
2-29
