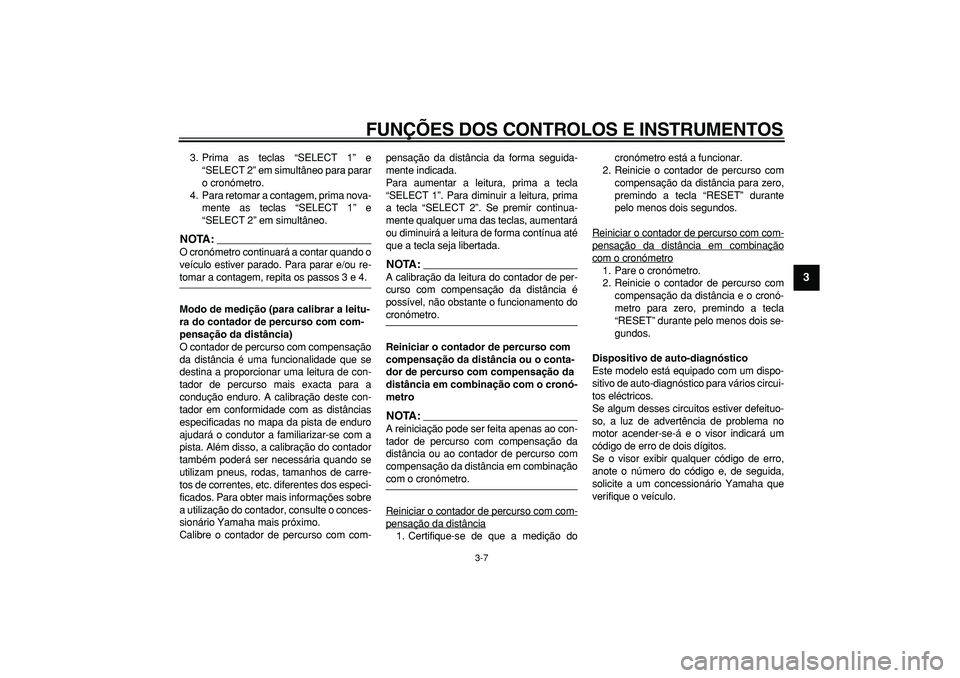

3. Prima as teclas “SELECT 1” e
“SELECT 2” em simultâneo para parar
o cronómetro.
4. Para retomar a contagem, prima nova-
mente as teclas “SELECT 1” e
“SELECT 2” em simultâneo.
NOTA:

O cronómetro continuará a contar quando o
veículo estiver parado. Para parar e/ou re-
tomar a contagem, repita os passos 3 e 4.
Modo de medição (para calibrar a leitu-
ra do contador de percurso com com-
pensação da distância)
O contador de percurso com compensação
da distância é uma funcionalidade que se
destina a proporcionar uma leitura de con-
tador de percurso mais exacta para a
condução enduro. A calibração deste con-
tador em conformidade com as distâncias
especificadas no mapa da pista de enduro
ajudará o condutor a familiarizar-se com a
pista. Além disso, a calibração do contador
também poderá ser necessária quando se
utilizam pneus, rodas, tamanhos de carre-
tos de correntes, etc. diferentes dos especi-
ficados. Para obter mais informações sobre
a utilização do contador, consulte o conces-
sionário Yamaha mais próximo.
Calibre o contador de percurso com com-pensação da distância da forma seguida-
mente indicada.
Para aumentar a leitura, prima a tecla
“SELECT 1”. Para diminuir a leitura, prima
a tecla “SELECT 2”. Se premir continua-
mente qualquer uma das teclas, aumentará
ou diminuirá a leitura de forma contínua até
que a tecla seja libertada.
NOTA:

A calibração da leitura do contador de per-
curso com compensação da distância é
possível, não obstante o funcionamento do
cronómetro.
Reiniciar o contador de percurso com
compensação da distância ou o conta-
dor de percurso com compensação da
distância em combinação com o cronó-
metro
NOTA:

A reiniciação pode ser feita apenas ao con-
tador de percurso com compensação da
distância ou ao contador de percurso com
compensação da distância em combinação
com o cronómetro.
Reiniciar o contador de percurso com com-
pensação da distância1. Certifique-se de que a medição docronómetro está a funcionar.
2. Reinicie o contador de percurso com
compensação da distância para zero,
premindo a tecla “RESET” durante
pelo menos dois segundos.
Reiniciar o contador de percurso com com-
pensação da distância em combinaçãocom o cronómetro1. Pare o cronómetro.
2. Reinicie o contador de percurso com
compensação da distância e o cronó-
metro para zero, premindo a tecla
“RESET” durante pelo menos dois se-
gundos.
Dispositivo de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos.
Se algum desses circuitos estiver defeituo-
so, a luz de advertência de problema no
motor acender-se-á e o visor indicará um
código de erro de dois dígitos.
Se o visor exibir qualquer código de erro,
anote o número do código e, de seguida,
solicite a um concessionário Yamaha que
verifique o veículo.

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
1
2
3
4
5
6
7
8
9
PRECAUÇÃO:

PCA11590
Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que
possível de modo a evitar danos no mo-
tor.
PAU12347

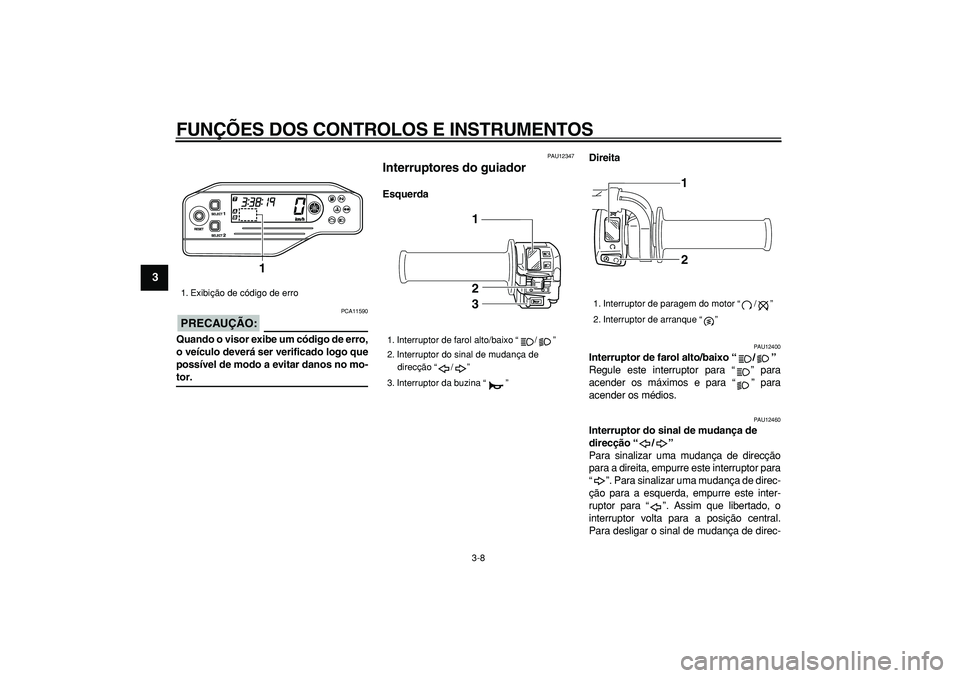

Interruptores do guiador
EsquerdaDireita
PAU12400
Interruptor de farol alto/baixo “/”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
PAU12460
Interruptor do sinal de mudança de
direcção “/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor para
“ ”. Para sinalizar uma mudança de direc-
ção para a esquerda, empurre este inter-
ruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
1. Exibição de código de erro
1

1. Interruptor de farol alto/baixo “ / ”
2. Interruptor do sinal de mudança de
direcção “ / ”
3. Interruptor da buzina “ ”
1
2
3

1. Interruptor de paragem do motor “ / ”
2. Interruptor de arranque “ ”
1
2

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
2
34
5
6
7
8
9

ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12500

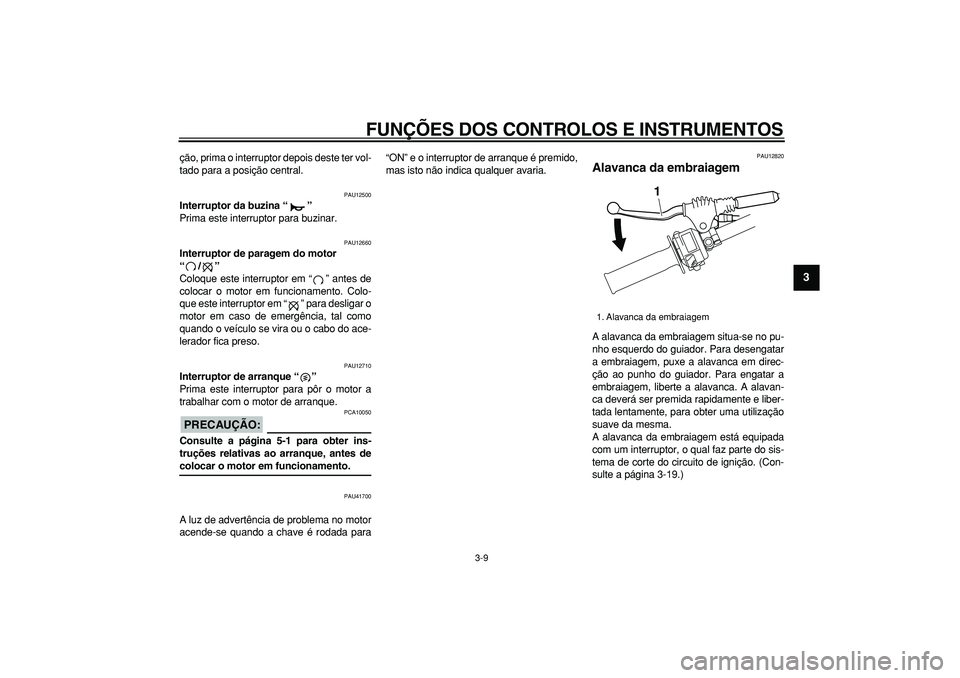

Interruptor da buzina “”
Prima este interruptor para buzinar.
PAU12660
Interruptor de paragem do motor
“/”
Coloque este interruptor em “ ” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em “ ” para desligar o
motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
PAU12710
Interruptor de arranque “”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque.
PRECAUÇÃO:

PCA10050
Consulte a página 5-1 para obter ins-
truções relativas ao arranque, antes de
colocar o motor em funcionamento.
PAU41700
A luz de advertência de problema no motor
acende-se quando a chave é rodada para“ON” e o interruptor de arranque é premido,
mas isto não indica qualquer avaria.
PAU12820
Alavanca da embraiagem
A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavan-
ca deverá ser premida rapidamente e liber-
tada lentamente, para obter uma utilização
suave da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-19.)
1. Alavanca da embraiagem
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
1
2
3
4
5
6
7
8
9

PAU12870
Pedal de mudança de
velocidades
O pedal de mudança de velocidades si-
tua-se no lado esquerdo do motor e é utili-
zado em conjunto com a alavanca da
embraiagem para mudar as velocidades na
caixa de transmissão contínua de 6-veloci-
dades instalada neste motociclo.
PAU12890
Alavanca do travão
A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
PAU12941
Pedal do travão
O pedal do travão situa-se no lado direito do
motociclo. Para accionar o travão traseiro,
pressione o pedal do travão.
1. Pedal de mudança de velocidades
1

1. Alavanca do travão
1

1. Pedal do travão
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
2
34
5
6
7
8
9

PAU44361

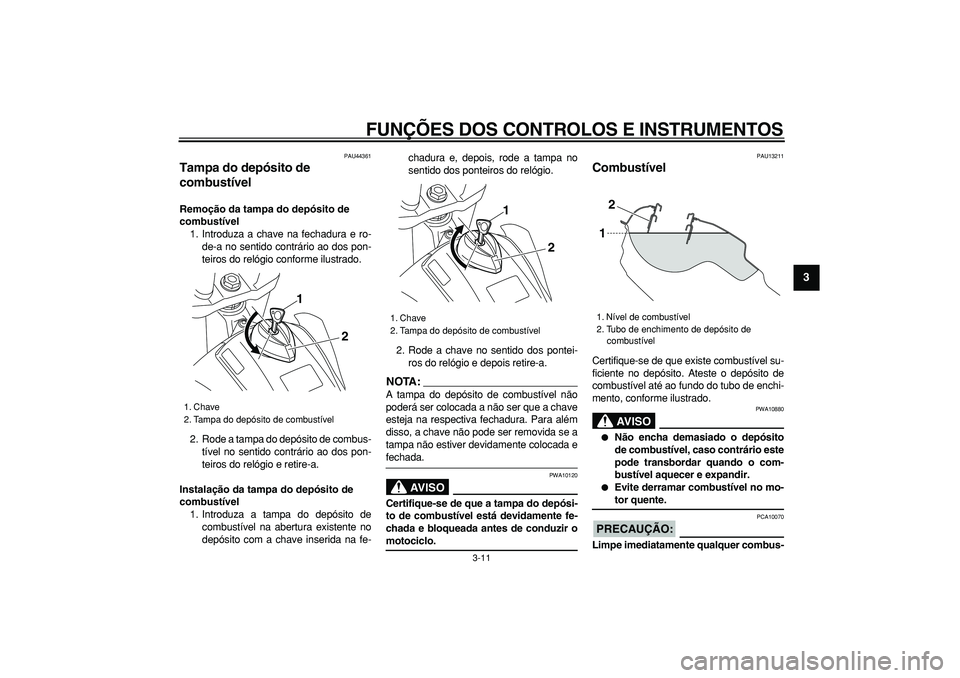

Tampa do depósito de
combustível
Remoção da tampa do depósito de
combustível
1. Introduza a chave na fechadura e ro-
de-a no sentido contrário ao dos pon-
teiros do relógio conforme ilustrado.
2. Rode a tampa do depósito de combus-
tível no sentido contrário ao dos pon-
teiros do relógio e retire-a.
Instalação da tampa do depósito de
combustível
1. Introduza a tampa do depósito de
combustível na abertura existente no
depósito com a chave inserida na fe-chadura e, depois, rode a tampa no
sentido dos ponteiros do relógio.
2. Rode a chave no sentido dos pontei-
ros do relógio e depois retire-a.
NOTA:

A tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO

PWA10120
Certifique-se de que a tampa do depósi-
to de combustível está devidamente fe-
chada e bloqueada antes de conduzir o
motociclo.
PAU13211
Combustível
Certifique-se de que existe combustível su-
ficiente no depósito. Ateste o depósito de
combustível até ao fundo do tubo de enchi-
mento, conforme ilustrado.
AVISO

PWA10880

Não encha demasiado o depósito
de combustível, caso contrário este
pode transbordar quando o com-
bustível aquecer e expandir.

Evite derramar combustível no mo-
tor quente.
PRECAUÇÃO:

PCA10070
Limpe imediatamente qualquer combus-
1. Chave
2. Tampa do depósito de combustível
1
2

1. Chave
2. Tampa do depósito de combustível
1
2

1. Nível de combustível
2. Tubo de enchimento de depósito de
combustível
2
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
1
2
3
4
5
6
7
8
9

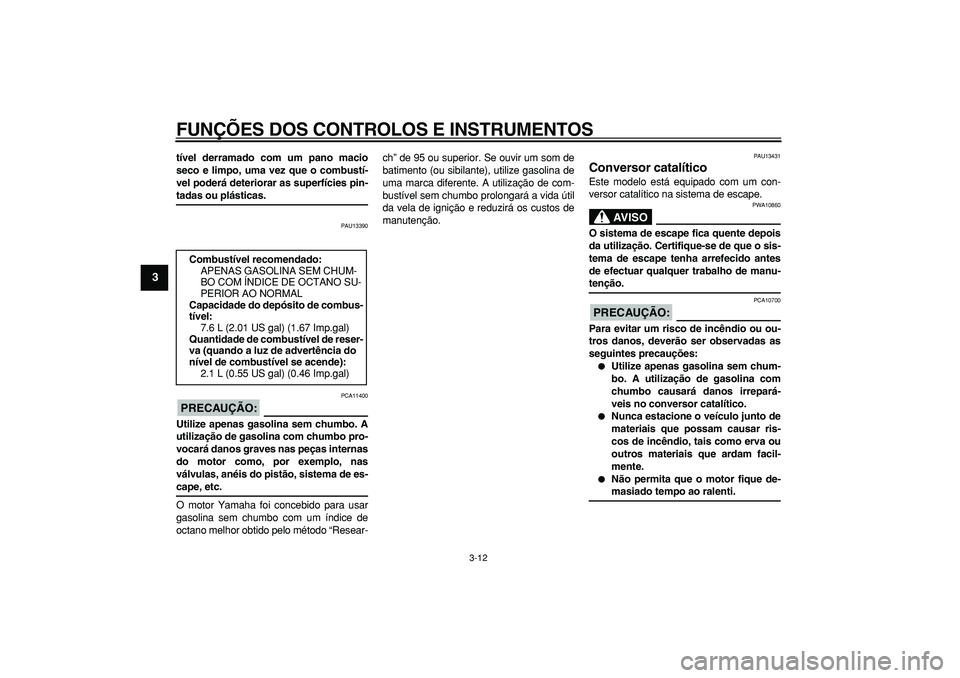

tível derramado com um pano macio
seco e limpo, uma vez que o combustí-
vel poderá deteriorar as superfícies pin-
tadas ou plásticas.
PAU13390
PRECAUÇÃO:

PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas
válvulas, anéis do pistão, sistema de es-
cape, etc.
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano melhor obtido pelo método “Resear-ch” de 95 ou superior. Se ouvir um som de
batimento (ou sibilante), utilize gasolina de
uma marca diferente. A utilização de com-
bustível sem chumbo prolongará a vida útil
da vela de ignição e reduzirá os custos de
manutenção.
PAU13431
Conversor catalítico
Este modelo está equipado com um con-
versor catalítico na sistema de escape.
AVISO

PWA10860
O sistema de escape fica quente depois
da utilização. Certifique-se de que o sis-
tema de escape tenha arrefecido antes
de efectuar qualquer trabalho de manu-
tenção.
PRECAUÇÃO:

PCA10700
Para evitar um risco de incêndio ou ou-
tros danos, deverão ser observadas as
seguintes precauções:

Utilize apenas gasolina sem chum-
bo. A utilização de gasolina com
chumbo causará danos irrepará-
veis no conversor catalítico.

Nunca estacione o veículo junto de
materiais que possam causar ris-
cos de incêndio, tais como erva ou
outros materiais que ardam facil-
mente.

Não permita que o motor fique de-
masiado tempo ao ralenti. Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO COM ÍNDICE DE OCTANO SU-
PERIOR AO NORMAL
Capacidade do depósito de combus-
tível:
7.6 L (2.01 US gal) (1.67 Imp.gal)
Quantidade de combustível de reser-
va (quando a luz de advertência do
nível de combustível se acende):
2.1 L (0.55 US gal) (0.46 Imp.gal)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
2
34
5
6
7
8
9

PAU13970

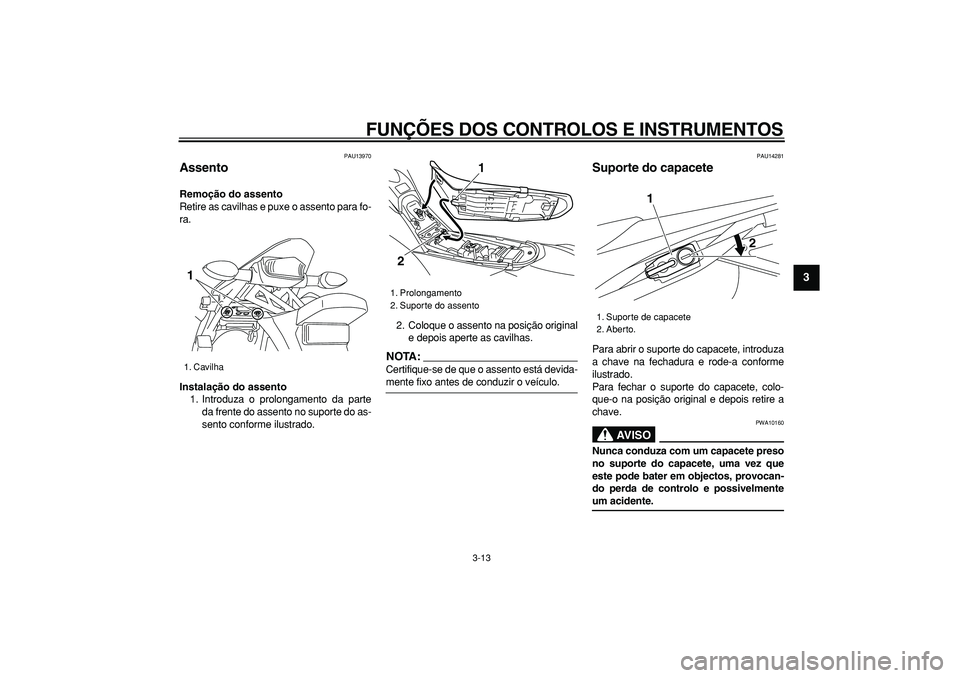

Assento
Remoção do assento
Retire as cavilhas e puxe o assento para fo-
ra.
Instalação do assento
1. Introduza o prolongamento da parte
da frente do assento no suporte do as-
sento conforme ilustrado.2. Coloque o assento na posição original
e depois aperte as cavilhas.
NOTA:

Certifique-se de que o assento está devida-
mente fixo antes de conduzir o veículo.
PAU14281
Suporte do capacete
Para abrir o suporte do capacete, introduza
a chave na fechadura e rode-a conforme
ilustrado.
Para fechar o suporte do capacete, colo-
que-o na posição original e depois retire a
chave.
AVISO

PWA10160
Nunca conduza com um capacete preso
no suporte do capacete, uma vez que
este pode bater em objectos, provocan-
do perda de controlo e possivelmente
um acidente.
1. Cavilha
1

1. Prolongamento
2. Suporte do assento
1
2

1. Suporte de capacete
2. Aberto.
1
2

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
1
2
3
4
5
6
7
8
9

PAU45200
Ajuste da forquilha dianteira

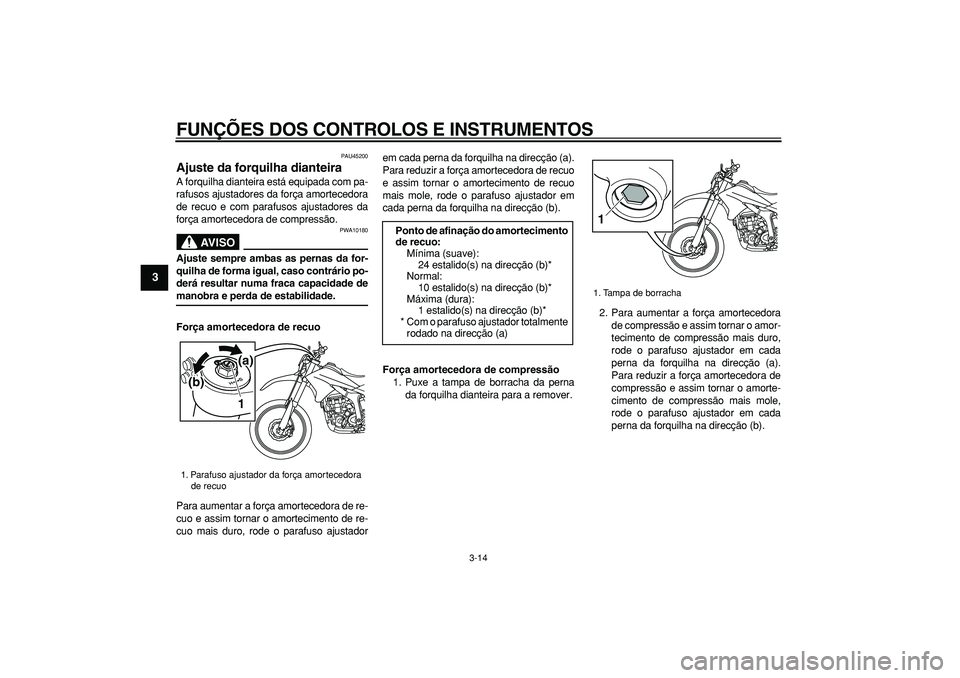

A forquilha dianteira está equipada com pa-
rafusos ajustadores da força amortecedora
de recuo e com parafusos ajustadores da
força amortecedora de compressão.
AVISO

PWA10180
Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
derá resultar numa fraca capacidade de
manobra e perda de estabilidade.
Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustadorem cada perna da forquilha na direcção (a).
Para reduzir a força amortecedora de recuo
e assim tornar o amortecimento de recuo
mais mole, rode o parafuso ajustador em
cada perna da forquilha na direcção (b).
Força amortecedora de compressão
1. Puxe a tampa de borracha da perna
da forquilha dianteira para a remover.2. Para aumentar a força amortecedora
de compressão e assim tornar o amor-
tecimento de compressão mais duro,
rode o parafuso ajustador em cada
perna da forquilha na direcção (a).
Para reduzir a força amortecedora de
compressão e assim tornar o amorte-
cimento de compressão mais mole,
rode o parafuso ajustador em cada
perna da forquilha na direcção (b).
1. Parafuso ajustador da força amortecedora
de recuo
1
(b)
(a)

Ponto de afinação do amortecimento
de recuo:
Mínima (suave):
24 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
1. Tampa de borracha
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
2
34
5
6
7
8
9

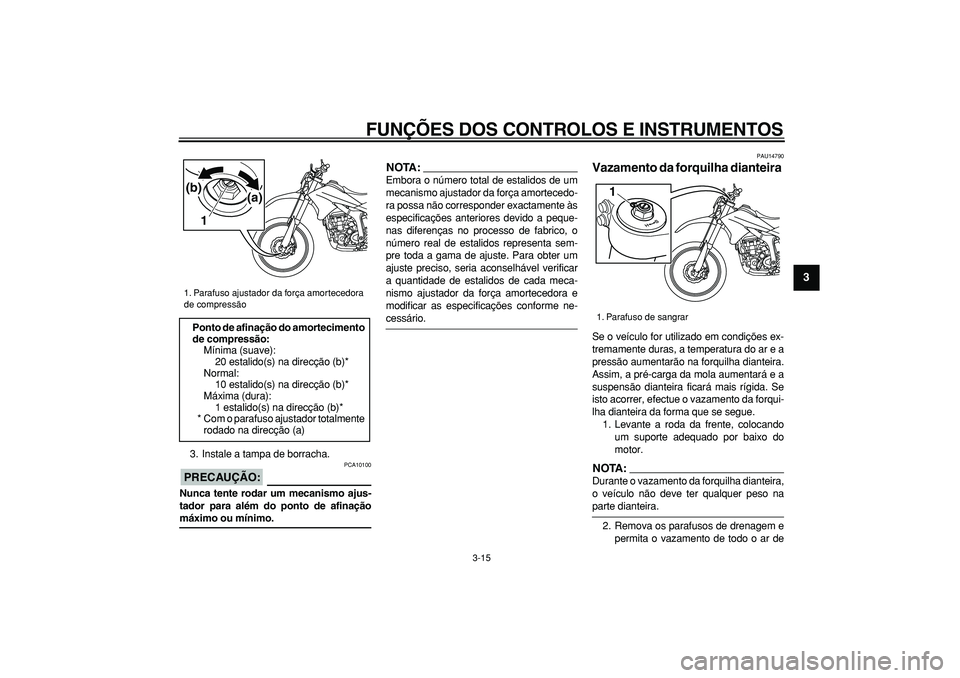

3. Instale a tampa de borracha.
PRECAUÇÃO:

PCA10100
Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinação
máximo ou mínimo.
NOTA:

Embora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário.
PAU14790
Vazamento da forquilha dianteira
Se o veículo for utilizado em condições ex-
tremamente duras, a temperatura do ar e a
pressão aumentarão na forquilha dianteira.
Assim, a pré-carga da mola aumentará e a
suspensão dianteira ficará mais rígida. Se
isto acorrer, efectue o vazamento da forqui-
lha dianteira da forma que se segue.
1. Levante a roda da frente, colocando
um suporte adequado por baixo do
motor.
NOTA:

Durante o vazamento da forquilha dianteira,
o veículo não deve ter qualquer peso na
parte dianteira.
2. Remova os parafusos de drenagem e
permita o vazamento de todo o ar de
1. Parafuso ajustador da força amortecedora
de compressão
Ponto de afinação do amortecimento
de compressão:
Mínima (suave):
20 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
1(a) (b)

1. Parafuso de sangrar
1

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
1
2
3
4
5
6
7
8
9

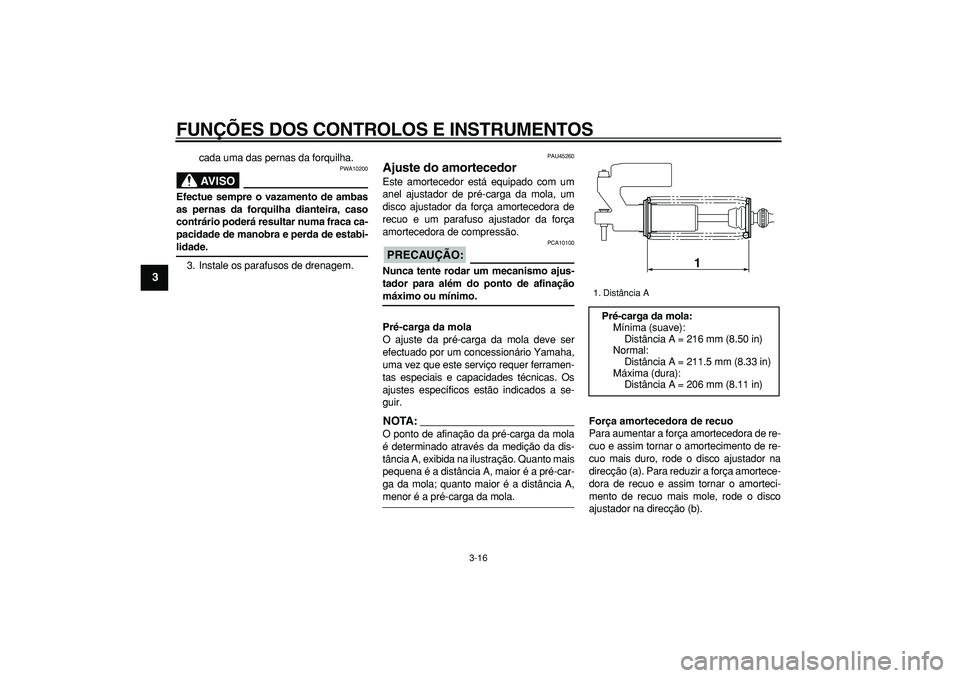

cada uma das pernas da forquilha.
AVISO

PWA10200
Efectue sempre o vazamento de ambas
as pernas da forquilha dianteira, caso
contrário poderá resultar numa fraca ca-
pacidade de manobra e perda de estabi-
lidade.
3. Instale os parafusos de drenagem.
PAU45260
Ajuste do amortecedor
Este amortecedor está equipado com um
anel ajustador de pré-carga da mola, um
disco ajustador da força amortecedora de
recuo e um parafuso ajustador da força
amortecedora de compressão.
PRECAUÇÃO:

PCA10100
Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinação
máximo ou mínimo.
Pré-carga da mola
O ajuste da pré-carga da mola deve ser
efectuado por um concessionário Yamaha,
uma vez que este serviço requer ferramen-
tas especiais e capacidades técnicas. Os
ajustes específicos estão indicados a se-
guir.
NOTA:

O ponto de afinação da pré-carga da mola
é determinado através da medição da dis-
tância A, exibida na ilustração. Quanto mais
pequena é a distância A, maior é a pré-car-
ga da mola; quanto maior é a distância A,
menor é a pré-carga da mola.
Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o disco ajustador na
direcção (a). Para reduzir a força amortece-
dora de recuo e assim tornar o amorteci-
mento de recuo mais mole, rode o disco
ajustador na direcção (b).
1. Distância A
Pré-carga da mola:
Mínima (suave):
Distância A = 216 mm (8.50 in)
Normal:
Distância A = 211.5 mm (8.33 in)
Máxima (dura):
Distância A = 206 mm (8.11 in)
1
