CARATTERISTICHE TECNICHE

8-3
2
3
4
5
6
7
89

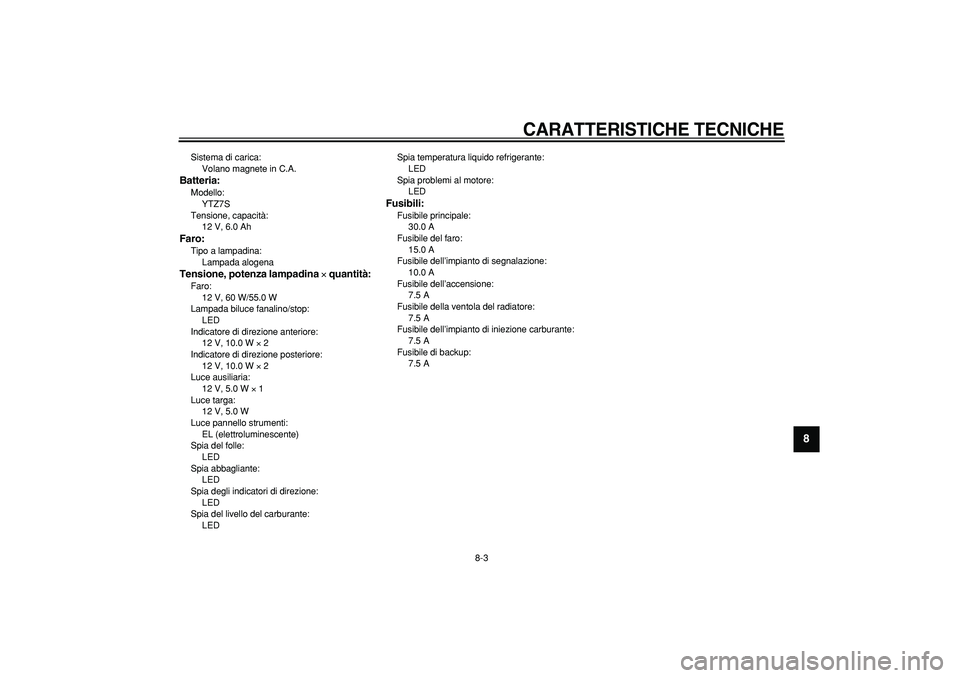

Sistema di carica:
Volano magnete in C.A.
Batteria:
Modello:
YTZ7S
Tensione, capacità:
12 V, 6.0 Ah
Faro:
Tipo a lampadina:
Lampada alogena
Tensione, potenza lampadina
×
quantità:
Faro:
12 V, 60 W/55.0 W
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore:
12 V, 10.0 W
×
2
Indicatore di direzione posteriore:
12 V, 10.0 W
×
2
Luce ausiliaria:
12 V, 5.0 W
×
1
Luce targa:
12 V, 5.0 W
Luce pannello strumenti:
EL (elettroluminescente)
Spia del folle:
LED
Spia abbagliante:
LED
Spia degli indicatori di direzione:
LED
Spia del livello del carburante:
LEDSpia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED

Fusibili:
Fusibile principale:
30.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
7.5 A
Fusibile della ventola del radiatore:
7.5 A
Fusibile dell’impianto di iniezione carburante:
7.5 A
Fusibile di backup:
7.5 A

9-1
1
2
3
4
5
6
7
8
9

INFORMAZIONI PER I CONSUMATORI

HAU26351

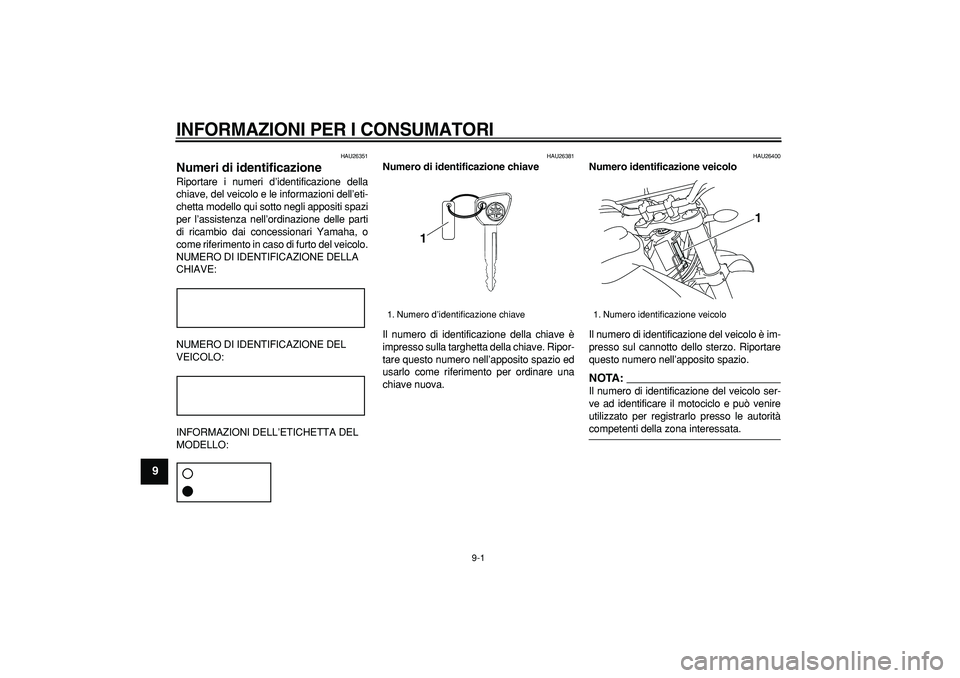

Numeri di identificazione
Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.
NOTA:

Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
1. Numero d’identificazione chiave
1

1. Numero identificazione veicolo
1

INFORMAZIONI PER I CONSUMATORI

9-2
2
3
4
5
6
7
8
9

HAU26460

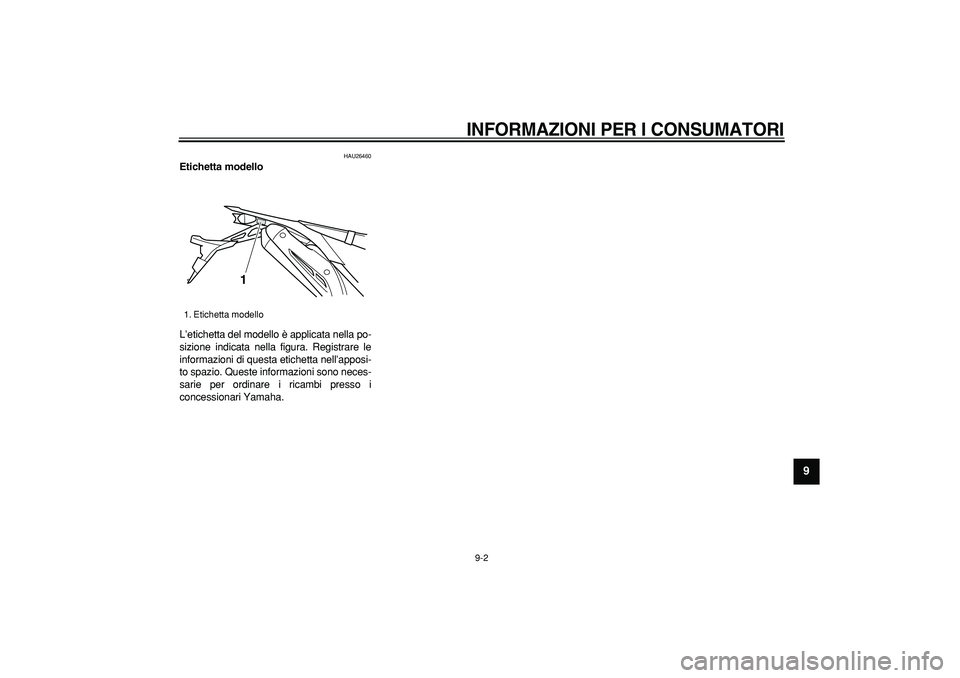

Etichetta modello
L’etichetta del modello è applicata nella po-
sizione indicata nella figura. Registrare le
informazioni di questa etichetta nell’apposi-
to spazio. Queste informazioni sono neces-
sarie per ordinare i ricambi presso i
concessionari Yamaha.
1. Etichetta modello
1

INDICE ANALITICO

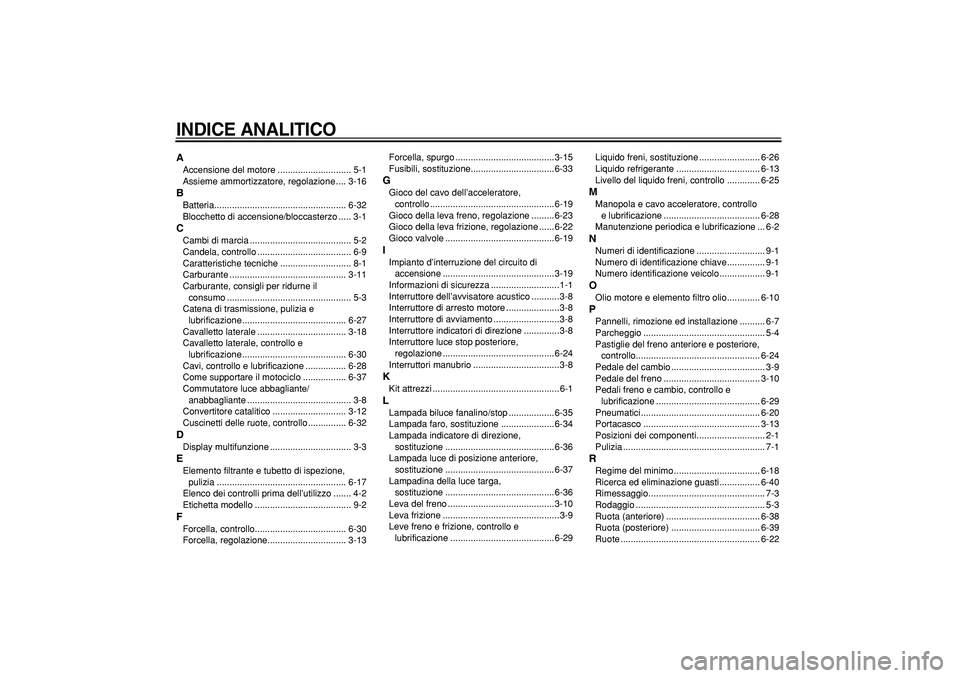

A
Accensione del motore ............................. 5-1
Assieme ammortizzatore, regolazione .... 3-16
B
Batteria.................................................... 6-32
Blocchetto di accensione/bloccasterzo ..... 3-1
C
Cambi di marcia ........................................ 5-2
Candela, controllo ..................................... 6-9
Caratteristiche tecniche ............................ 8-1
Carburante .............................................. 3-11
Carburante, consigli per ridurne il
consumo ................................................. 5-3
Catena di trasmissione, pulizia e
lubrificazione......................................... 6-27
Cavalletto laterale ................................... 3-18
Cavalletto laterale, controllo e
lubrificazione......................................... 6-30
Cavi, controllo e lubrificazione ................ 6-28
Come supportare il motociclo ................. 6-37
Commutatore luce abbagliante/
anabbagliante ......................................... 3-8
Convertitore catalitico ............................. 3-12
Cuscinetti delle ruote, controllo ............... 6-32
D
Display multifunzione ................................ 3-3
E
Elemento filtrante e tubetto di ispezione,
pulizia ................................................... 6-17
Elenco dei controlli prima dell’utilizzo ....... 4-2
Etichetta modello ...................................... 9-2
F
Forcella, controllo.................................... 6-30
Forcella, regolazione............................... 3-13Forcella, spurgo .......................................3-15
Fusibili, sostituzione.................................6-33
G
Gioco del cavo dell’acceleratore,
controllo .................................................6-19
Gioco della leva freno, regolazione .........6-23
Gioco della leva frizione, regolazione ......6-22
Gioco valvole ...........................................6-19
I
Impianto d’interruzione del circuito di
accensione ............................................3-19
Informazioni di sicurezza ...........................1-1
Interruttore dell’avvisatore acustico ...........3-8
Interruttore di arresto motore .....................3-8
Interruttore di avviamento ..........................3-8
Interruttore indicatori di direzione ..............3-8
Interruttore luce stop posteriore,
regolazione ............................................6-24
Interruttori manubrio ..................................3-8
K
Kit attrezzi ..................................................6-1
L
Lampada biluce fanalino/stop ..................6-35
Lampada faro, sostituzione .....................6-34
Lampada indicatore di direzione,
sostituzione ...........................................6-36
Lampada luce di posizione anteriore,
sostituzione ...........................................6-37
Lampadina della luce targa,
sostituzione ...........................................6-36
Leva del freno ..........................................3-10
Leva frizione ..............................................3-9
Leve freno e frizione, controllo e
lubrificazione .........................................6-29Liquido freni, sostituzione ........................ 6-26
Liquido refrigerante ................................. 6-13
Livello del liquido freni, controllo ............. 6-25
M
Manopola e cavo acceleratore, controllo
e lubrificazione ...................................... 6-28
Manutenzione periodica e lubrificazione ... 6-2
N
Numeri di identificazione ........................... 9-1
Numero di identificazione chiave............... 9-1
Numero identificazione veicolo.................. 9-1
O
Olio motore e elemento filtro olio............. 6-10
P
Pannelli, rimozione ed installazione .......... 6-7
Parcheggio ................................................ 5-4
Pastiglie del freno anteriore e posteriore,
controllo................................................. 6-24
Pedale del cambio ..................................... 3-9
Pedale del freno ...................................... 3-10
Pedali freno e cambio, controllo e
lubrificazione ......................................... 6-29
Pneumatici............................................... 6-20
Portacasco .............................................. 3-13
Posizioni dei componenti........................... 2-1
Pulizia ........................................................ 7-1
R
Regime del minimo.................................. 6-18
Ricerca ed eliminazione guasti................ 6-40
Rimessaggio.............................................. 7-3
Rodaggio ................................................... 5-3
Ruota (anteriore) ..................................... 6-38
Ruota (posteriore) ................................... 6-39
Ruote ....................................................... 6-22

INDICE ANALITICO

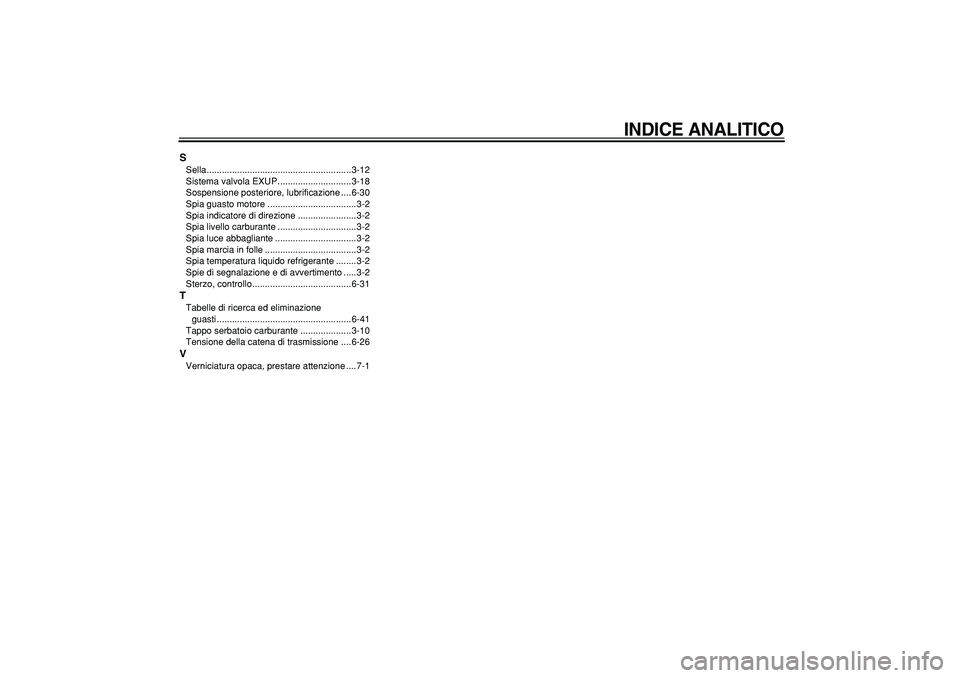

S
Sella .........................................................3-12
Sistema valvola EXUP .............................3-18
Sospensione posteriore, lubrificazione ....6-30
Spia guasto motore ...................................3-2
Spia indicatore di direzione .......................3-2
Spia livello carburante ...............................3-2
Spia luce abbagliante ................................3-2
Spia marcia in folle ....................................3-2
Spia temperatura liquido refrigerante ........3-2
Spie di segnalazione e di avvertimento .....3-2
Sterzo, controllo .......................................6-31
T
Tabelle di ricerca ed eliminazione
guasti .....................................................6-41
Tappo serbatoio carburante ....................3-10
Tensione della catena di trasmissione ....6-26
V
Verniciatura opaca, prestare attenzione ....7-1
