YAMAHA WR 250R 2008 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

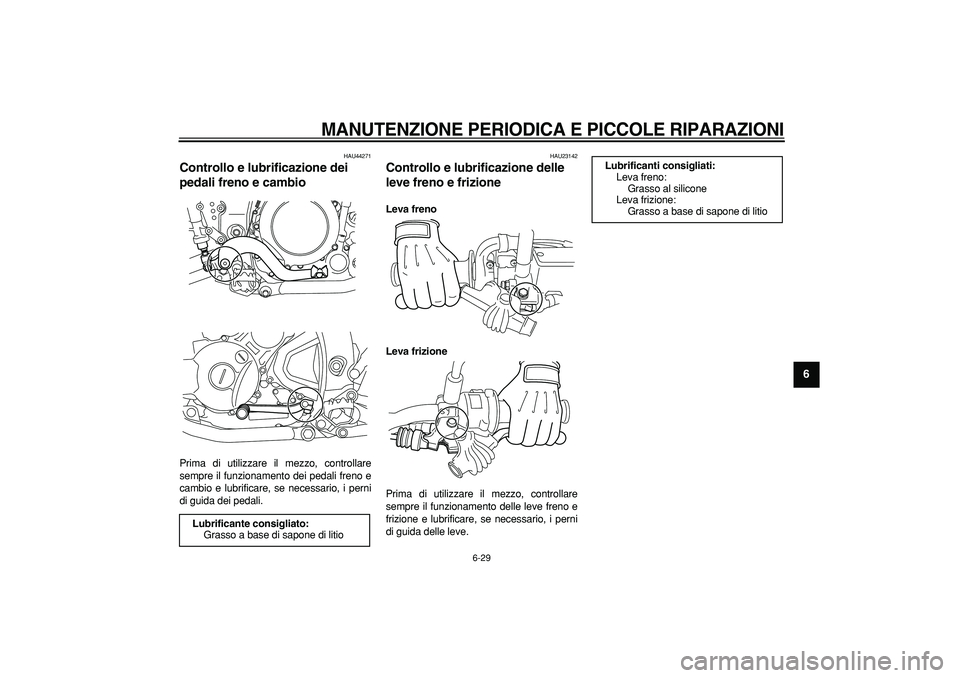

6-29
2
3
4
5
67
8
9

HAU44271
Controllo e lubrificazione dei
pedali freno e cambio
Prima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali freno e
cambio e lubrificare, se necessario, i perni
di guida dei pedali.
HAU23142
Controllo e lubrificazione delle
leve freno e frizione
Leva freno
Leva frizione
Prima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve freno e
frizione e lubrificare, se necessario, i perni
di guida delle leve.
Lubrificante consigliato:
Grasso a base di sapone di litio
Lubrificanti consigliati:
Leva freno:
Grasso al silicone
Leva frizione:
Grasso a base di sapone di litio

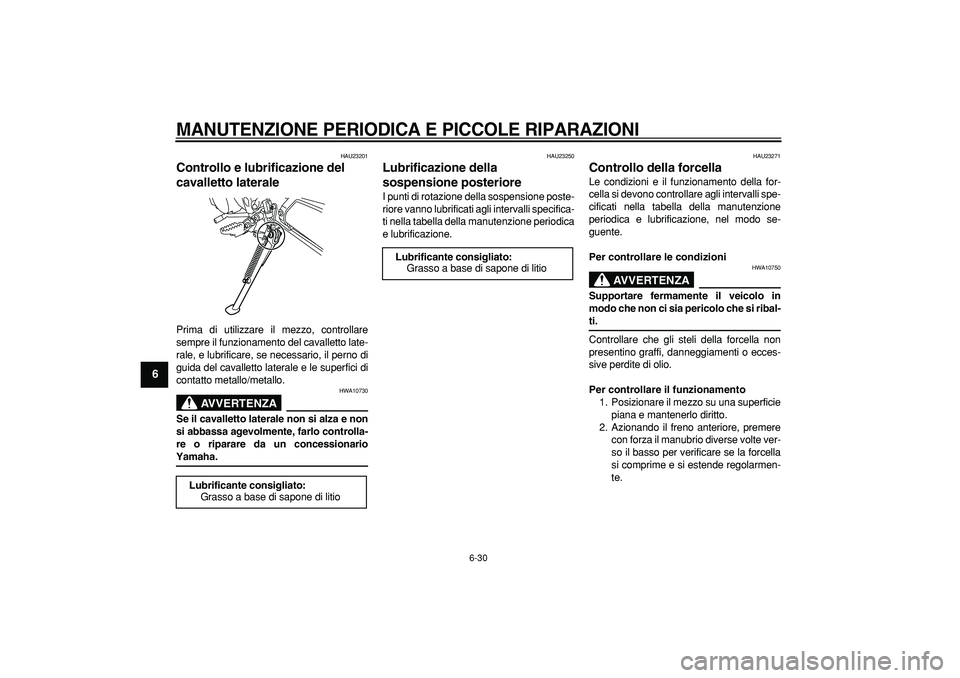

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-30
1
2
3
4
5
6
7
8
9

HAU23201
Controllo e lubrificazione del
cavalletto laterale
Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto late-
rale, e lubrificare, se necessario, il perno di
guida del cavalletto laterale e le superfici di
contatto metallo/metallo.
AVVERTENZA

HWA10730
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha.
HAU23250
Lubrificazione della
sospensione posteriore
I punti di rotazione della sospensione poste-
riore vanno lubrificati agli intervalli specifica-
ti nella tabella della manutenzione periodica
e lubrificazione.
HAU23271
Controllo della forcella
Le condizioni e il funzionamento della for-
cella si devono controllare agli intervalli spe-
cificati nella tabella della manutenzione
periodica e lubrificazione, nel modo se-
guente.
Per controllare le condizioni
AVVERTENZA

HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-
ti.
Controllare che gli steli della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
Lubrificante consigliato:
Grasso a base di sapone di litio

Lubrificante consigliato:
Grasso a base di sapone di litio

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

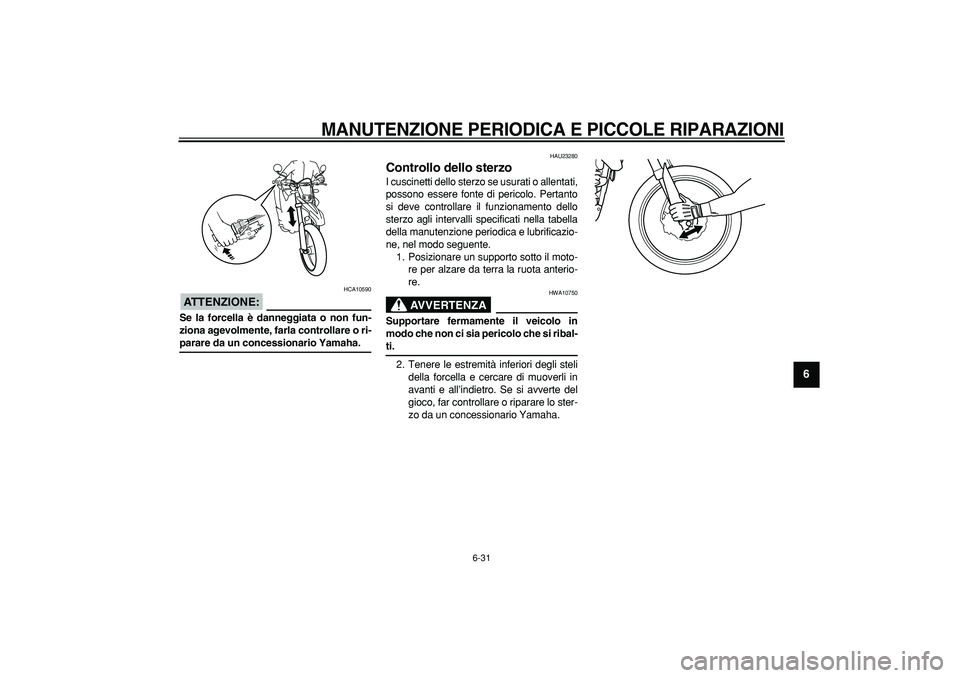

6-31
2
3
4
5
67
8
9
ATTENZIONE:

HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU23280
Controllo dello sterzo
I cuscinetti dello sterzo se usurati o allentati,
possono essere fonte di pericolo. Pertanto
si deve controllare il funzionamento dello
sterzo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne, nel modo seguente.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re.
AVVERTENZA

HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-
ti.
2. Tenere le estremità inferiori degli steli
della forcella e cercare di muoverli in
avanti e all’indietro. Se si avverte del
gioco, far controllare o riparare lo ster-
zo da un concessionario Yamaha.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

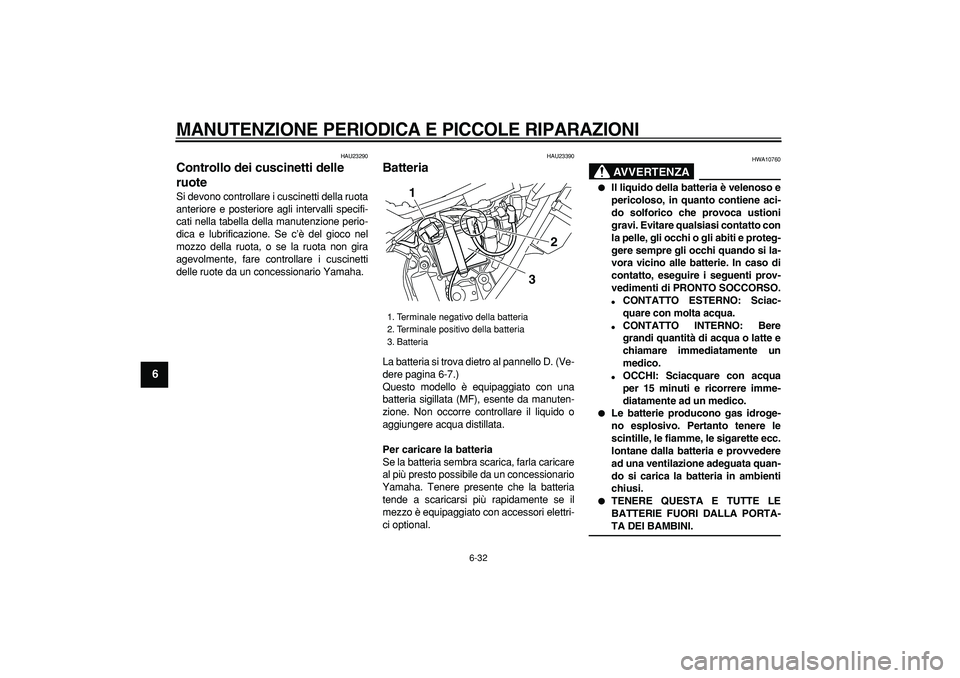

6-32
1
2
3
4
5
6
7
8
9

HAU23290
Controllo dei cuscinetti delle
ruote
Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
HAU23390
Batteria
La batteria si trova dietro al pannello D. (Ve-
dere pagina 6-7.)
Questo modello è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare il liquido o
aggiungere acqua distillata.
Per caricare la batteria
Se la batteria sembra scarica, farla caricare
al più presto possibile da un concessionario
Yamaha. Tenere presente che la batteria
tende a scaricarsi più rapidamente se il
mezzo è equipaggiato con accessori elettri-
ci optional.
AVVERTENZA

HWA10760

Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.

CONTATTO ESTERNO: Sciac-
quare con molta acqua.

CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.

OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.

Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette ecc.
lontane dalla batteria e provvedere
ad una ventilazione adeguata quan-
do si carica la batteria in ambienti
chiusi.

TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
1. Terminale negativo della batteria
2. Terminale positivo della batteria
3. Batteria
3
2
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

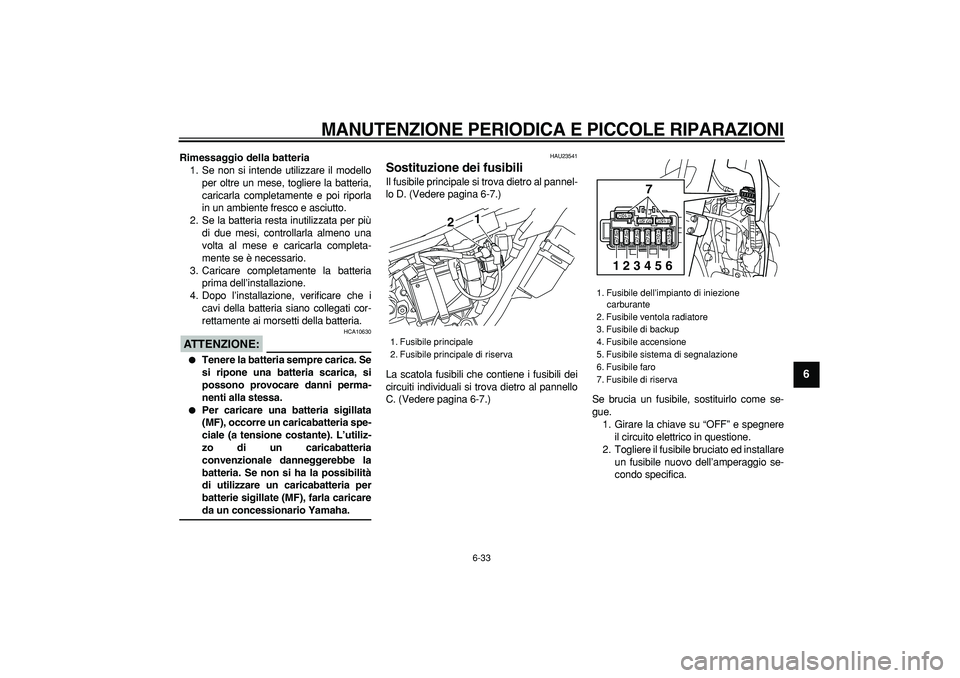

6-33
2
3
4
5
67
8
9

Rimessaggio della batteria
1. Se non si intende utilizzare il modello
per oltre un mese, togliere la batteria,
caricarla completamente e poi riporla
in un ambiente fresco e asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria.
ATTENZIONE:

HCA10630

Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.

Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si ha la possibilità
di utilizzare un caricabatteria per
batterie sigillate (MF), farla caricare
da un concessionario Yamaha.
HAU23541
Sostituzione dei fusibili
Il fusibile principale si trova dietro al pannel-
lo D. (Vedere pagina 6-7.)
La scatola fusibili che contiene i fusibili dei
circuiti individuali si trova dietro al pannello
C. (Vedere pagina 6-7.) Se brucia un fusibile, sostituirlo come se-
gue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica.
1. Fusibile principale
2. Fusibile principale di riserva
21

1. Fusibile dell’impianto di iniezione
carburante
2. Fusibile ventola radiatore
3. Fusibile di backup
4. Fusibile accensione
5. Fusibile sistema di segnalazione
6. Fusibile faro
7. Fusibile di riserva
7
123456

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

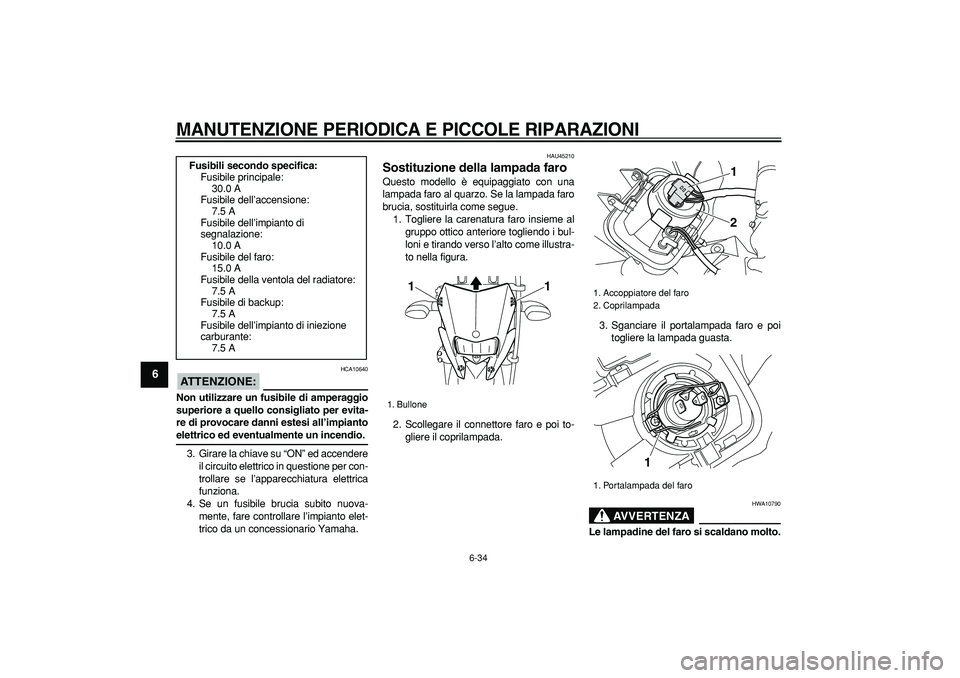

6-34
1
2
3
4
5
6
7
8
9
ATTENZIONE:

HCA10640
Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impianto
elettrico ed eventualmente un incendio.
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura elettrica
funziona.
4. Se un fusibile brucia subito nuova-
mente, fare controllare l’impianto elet-
trico da un concessionario Yamaha.
HAU45210
Sostituzione della lampada faro
Questo modello è equipaggiato con una
lampada faro al quarzo. Se la lampada faro
brucia, sostituirla come segue.
1. Togliere la carenatura faro insieme al
gruppo ottico anteriore togliendo i bul-
loni e tirando verso l’alto come illustra-
to nella figura.
2. Scollegare il connettore faro e poi to-
gliere il coprilampada.3. Sganciare il portalampada faro e poi
togliere la lampada guasta.
AVVERTENZA

HWA10790
Le lampadine del faro si scaldano molto. Fusibili secondo specifica:
Fusibile principale:
30.0 A
Fusibile dell’accensione:
7.5 A
Fusibile dell’impianto di
segnalazione:
10.0 A
Fusibile del faro:
15.0 A
Fusibile della ventola del radiatore:
7.5 A
Fusibile di backup:
7.5 A
Fusibile dell’impianto di iniezione
carburante:
7.5 A
1. Bullone
1
1

1. Accoppiatore del faro
2. Coprilampada
1. Portalampada del faro
1
2
1

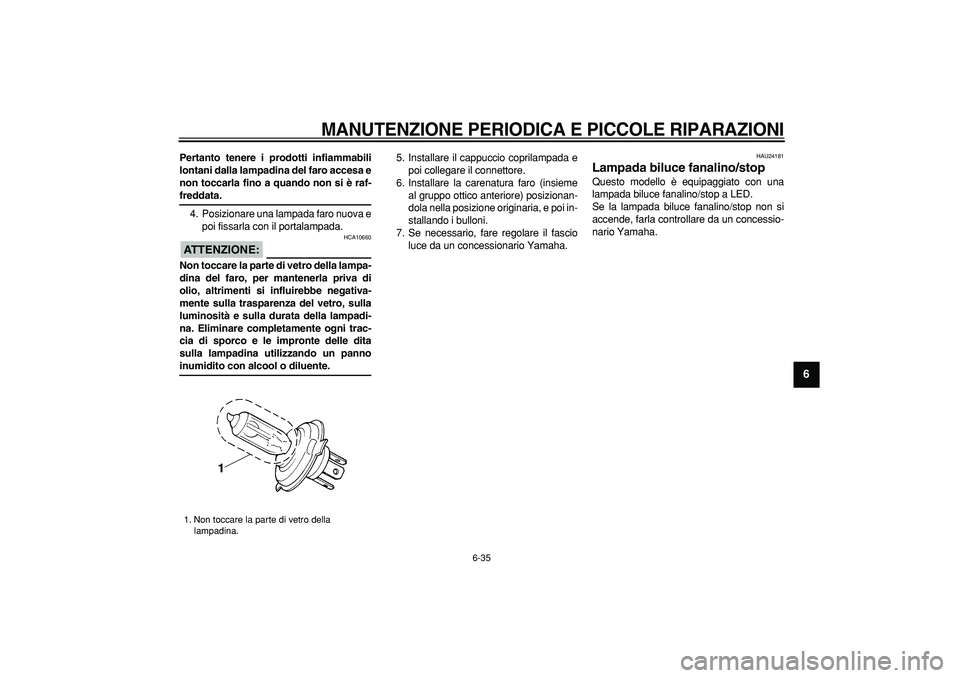

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-35
2
3
4
5
67
8
9

Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-
freddata.
4. Posizionare una lampada faro nuova e
poi fissarla con il portalampada.
ATTENZIONE:

HCA10660
Non toccare la parte di vetro della lampa-
dina del faro, per mantenerla priva di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
cia di sporco e le impronte delle dita
sulla lampadina utilizzando un panno
inumidito con alcool o diluente.
5. Installare il cappuccio coprilampada e
poi collegare il connettore.
6. Installare la carenatura faro (insieme
al gruppo ottico anteriore) posizionan-
dola nella posizione originaria, e poi in-
stallando i bulloni.
7. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
HAU24181
Lampada biluce fanalino/stop
Questo modello è equipaggiato con una
lampada biluce fanalino/stop a LED.
Se la lampada biluce fanalino/stop non si
accende, farla controllare da un concessio-
nario Yamaha.
1. Non toccare la parte di vetro della
lampadina.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

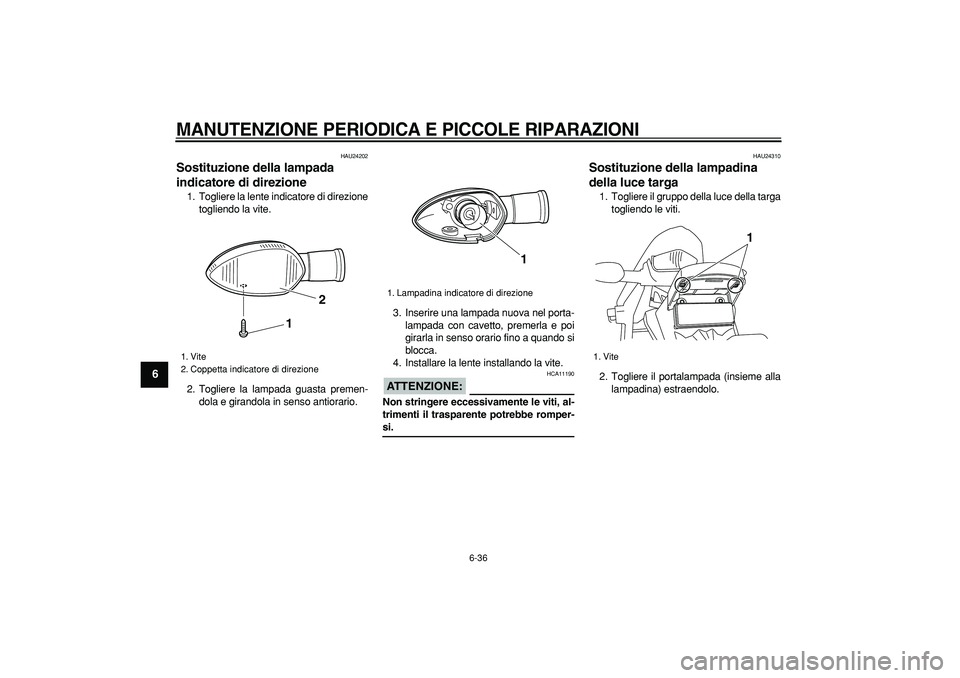

6-36
1
2
3
4
5
6
7
8
9

HAU24202
Sostituzione della lampada
indicatore di direzione
1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada guasta premen-
dola e girandola in senso antiorario.3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la lente installando la vite.
ATTENZIONE:

HCA11190
Non stringere eccessivamente le viti, al-
trimenti il trasparente potrebbe romper-
si.
HAU24310
Sostituzione della lampadina
della luce targa
1. Togliere il gruppo della luce della targa
togliendo le viti.
2. Togliere il portalampada (insieme alla
lampadina) estraendolo.
1. Vite
2. Coppetta indicatore di direzione
1
2

1. Lampadina indicatore di direzione
1

1. Vite
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

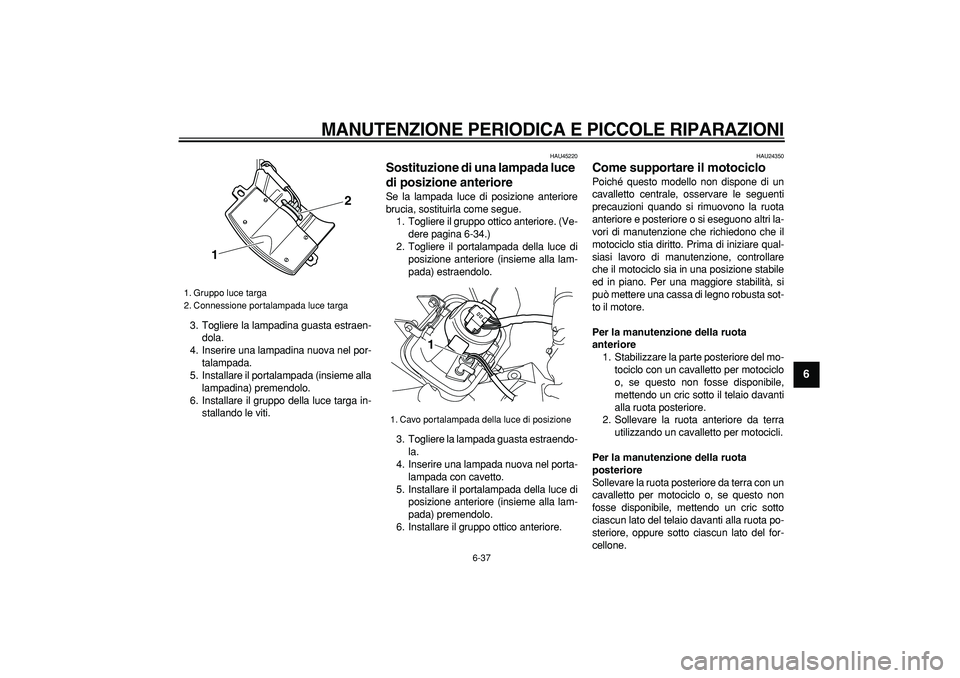

6-37
2
3
4
5
67
8
9

3. Togliere la lampadina guasta estraen-
dola.
4. Inserire una lampadina nuova nel por-
talampada.
5. Installare il portalampada (insieme alla
lampadina) premendolo.
6. Installare il gruppo della luce targa in-
stallando le viti.
HAU45220
Sostituzione di una lampada luce
di posizione anteriore
Se la lampada luce di posizione anteriore
brucia, sostituirla come segue.
1. Togliere il gruppo ottico anteriore. (Ve-
dere pagina 6-34.)
2. Togliere il portalampada della luce di
posizione anteriore (insieme alla lam-
pada) estraendolo.
3. Togliere la lampada guasta estraendo-
la.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada della luce di
posizione anteriore (insieme alla lam-
pada) premendolo.
6. Installare il gruppo ottico anteriore.
HAU24350
Come supportare il motociclo
Poiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta sot-
to il motore.
Per la manutenzione della ruota
anteriore
1. Stabilizzare la parte posteriore del mo-
tociclo con un cavalletto per motociclo
o, se questo non fosse disponibile,
mettendo un cric sotto il telaio davanti
alla ruota posteriore.
2. Sollevare la ruota anteriore da terra
utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota
posteriore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sotto
ciascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-
cellone.

1. Gruppo luce targa
2. Connessione portalampada luce targa
12

1. Cavo portalampada della luce di posizione
1

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

6-38
1
2
3
4
5
6
7
8
9

HAU24360

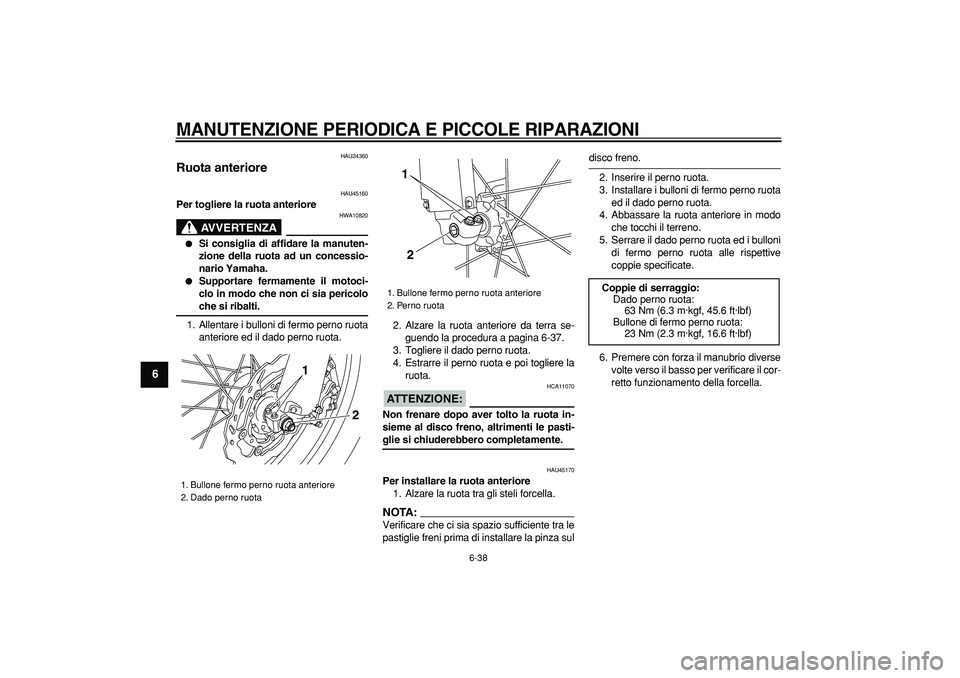

Ruota anteriore
HAU45160
Per togliere la ruota anteriore
AVVERTENZA

HWA10820

Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.

Supportare fermamente il motoci-
clo in modo che non ci sia pericolo
che si ribalti.
1. Allentare i bulloni di fermo perno ruota
anteriore ed il dado perno ruota.2. Alzare la ruota anteriore da terra se-
guendo la procedura a pagina 6-37.
3. Togliere il dado perno ruota.
4. Estrarre il perno ruota e poi togliere la
ruota.
ATTENZIONE:

HCA11070
Non frenare dopo aver tolto la ruota in-
sieme al disco freno, altrimenti le pasti-
glie si chiuderebbero completamente.
HAU45170
Per installare la ruota anteriore
1. Alzare la ruota tra gli steli forcella.
NOTA:

Verificare che ci sia spazio sufficiente tra le
pastiglie freni prima di installare la pinza sul
disco freno.
2. Inserire il perno ruota.
3. Installare i bulloni di fermo perno ruota
ed il dado perno ruota.
4. Abbassare la ruota anteriore in modo
che tocchi il terreno.
5. Serrare il dado perno ruota ed i bulloni
di fermo perno ruota alle rispettive
coppie specificate.
6. Premere con forza il manubrio diverse
volte verso il basso per verificare il cor-
retto funzionamento della forcella.
1. Bullone fermo perno ruota anteriore
2. Dado perno ruota
2
1

1. Bullone fermo perno ruota anteriore
2. Perno ruota
1
2

Coppie di serraggio:
Dado perno ruota:
63 Nm (6.3 m·kgf, 45.6 ft·lbf)
Bullone di fermo perno ruota:
23 Nm (2.3 m·kgf, 16.6 ft·lbf)
