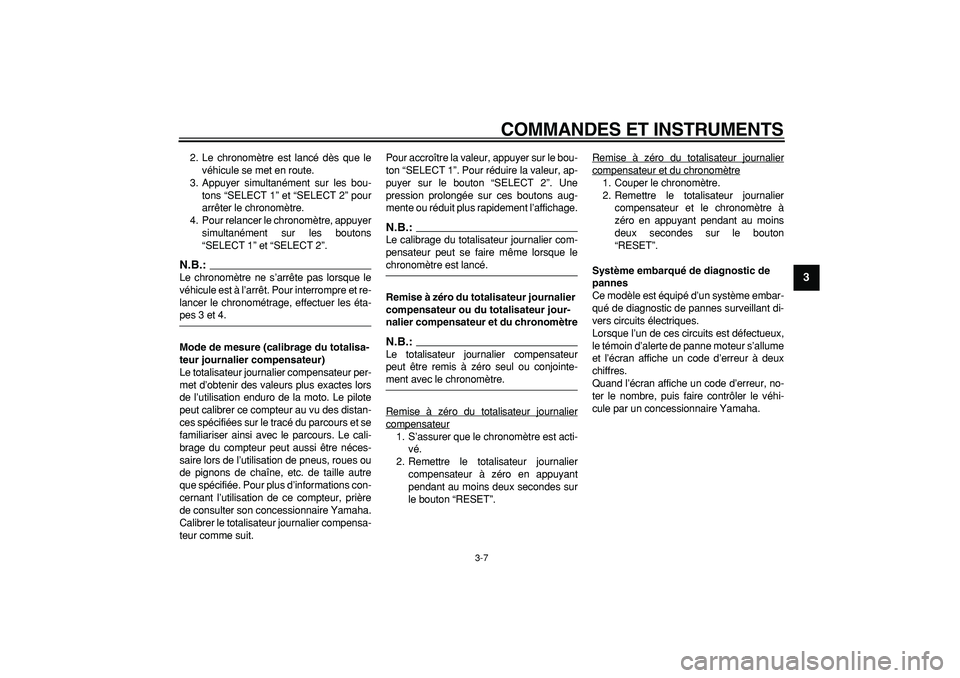

COMMANDES ET INSTRUMENTS
3-7
2
34
5
6
7
8
9

2. Le chronomètre est lancé dès que le
véhicule se met en route.
3. Appuyer simultanément sur les bou-
tons “SELECT 1” et “SELECT 2” pour
arrêter le chronomètre.
4. Pour relancer le chronomètre, appuyer
simultanément sur les boutons
“SELECT 1” et “SELECT 2”.
N.B.:

Le chronomètre ne s’arrête pas lorsque le
véhicule est à l’arrêt. Pour interrompre et re-
lancer le chronométrage, effectuer les éta-
pes 3 et 4.
Mode de mesure (calibrage du totalisa-
teur journalier compensateur)
Le totalisateur journalier compensateur per-
met d’obtenir des valeurs plus exactes lors
de l’utilisation enduro de la moto. Le pilote
peut calibrer ce compteur au vu des distan-
ces spécifiées sur le tracé du parcours et se
familiariser ainsi avec le parcours. Le cali-
brage du compteur peut aussi être néces-
saire lors de l’utilisation de pneus, roues ou
de pignons de chaîne, etc. de taille autre
que spécifiée. Pour plus d’informations con-
cernant l’utilisation de ce compteur, prière
de consulter son concessionnaire Yamaha.
Calibrer le totalisateur journalier compensa-
teur comme suit.Pour accroître la valeur, appuyer sur le bou-
ton “SELECT 1”. Pour réduire la valeur, ap-
puyer sur le bouton “SELECT 2”. Une
pression prolongée sur ces boutons aug-
mente ou réduit plus rapidement l’affichage.
N.B.:

Le calibrage du totalisateur journalier com-
pensateur peut se faire même lorsque le
chronomètre est lancé.
Remise à zéro du totalisateur journalier
compensateur ou du totalisateur jour-
nalier compensateur et du chronomètre
N.B.:

Le totalisateur journalier compensateur
peut être remis à zéro seul ou conjointe-
ment avec le chronomètre.
Remise à zéro du totalisateur journalier
compensateur1. S’assurer que le chronomètre est acti-
vé.
2. Remettre le totalisateur journalier
compensateur à zéro en appuyant
pendant au moins deux secondes sur
le bouton “RESET”.Remise à zéro du totalisateur journalier
compensateur et du chronomètre1. Couper le chronomètre.
2. Remettre le totalisateur journalier
compensateur et le chronomètre à
zéro en appuyant pendant au moins
deux secondes sur le bouton
“RESET”.
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Lorsque l’un de ces circuits est défectueux,
le témoin d’alerte de panne moteur s’allume
et l’écran affiche un code d’erreur à deux
chiffres.
Quand l’écran affiche un code d’erreur, no-
ter le nombre, puis faire contrôler le véhi-
cule par un concessionnaire Yamaha.

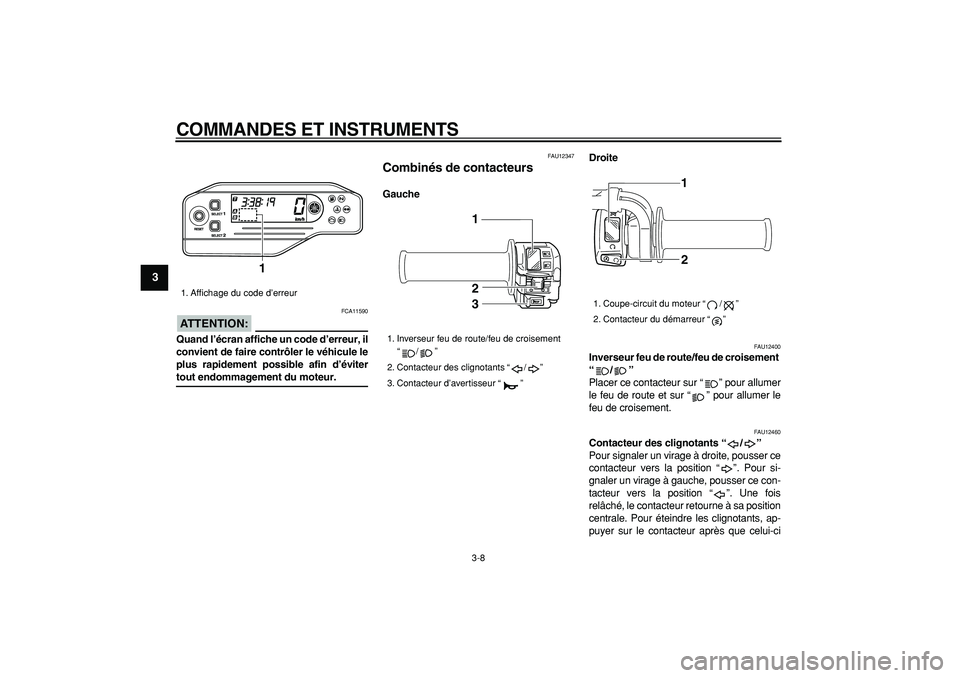

COMMANDES ET INSTRUMENTS
3-8
1
2
3
4
5
6
7
8
9
ATTENTION:

FCA11590
Quand l’écran affiche un code d’erreur, il
convient de faire contrôler le véhicule le
plus rapidement possible afin d’éviter
tout endommagement du moteur.
FAU12347
Combinés de contacteurs
GaucheDroite
FAU12400
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
FAU12460
Contacteur des clignotants “/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce con-
tacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
1. Affichage du code d’erreur
1

1. Inverseur feu de route/feu de croisement
“ / ”
2. Contacteur des clignotants “ / ”
3. Contacteur d’avertisseur “ ”
1
2
3

1. Coupe-circuit du moteur “ / ”
2. Contacteur du démarreur “ ”
1
2

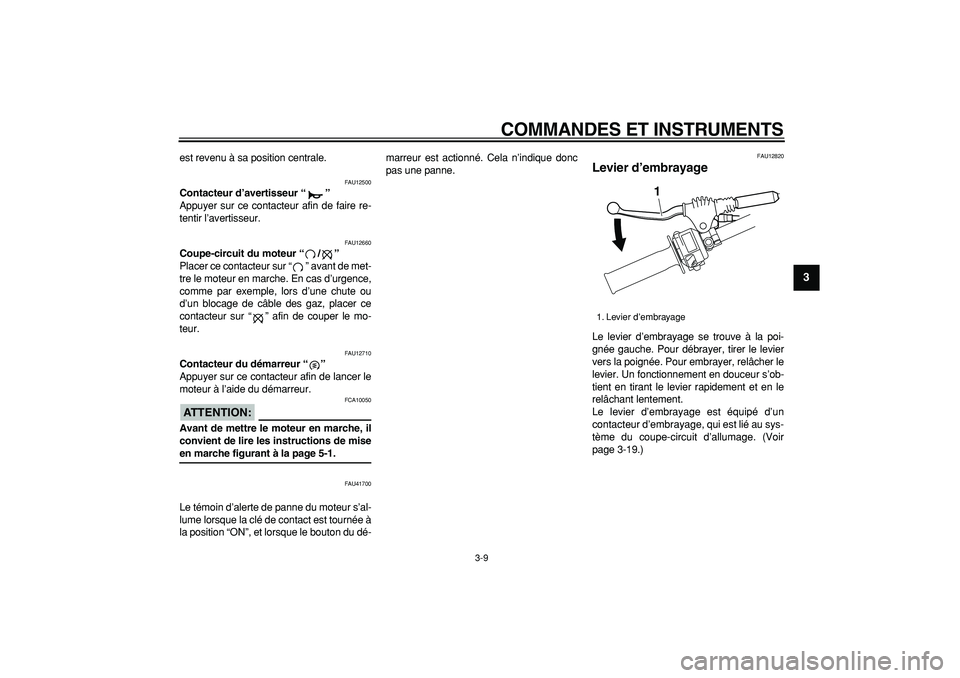

COMMANDES ET INSTRUMENTS
3-9
2
34
5
6
7
8
9

est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur “”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur “/”
Placer ce contacteur sur “ ” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur “ ” afin de couper le mo-
teur.
FAU12710
Contacteur du démarreur “”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur.
ATTENTION:

FCA10050
Avant de mettre le moteur en marche, il
convient de lire les instructions de mise
en marche figurant à la page 5-1.
FAU41700
Le témoin d’alerte de panne du moteur s’al-
lume lorsque la clé de contact est tournée à
la position “ON”, et lorsque le bouton du dé-marreur est actionné. Cela n’indique donc
pas une panne.
FAU12820
Levier d’embrayage
Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est équipé d’un
contacteur d’embrayage, qui est lié au sys-
tème du coupe-circuit d’allumage. (Voir
page 3-19.)
1. Levier d’embrayage
1

COMMANDES ET INSTRUMENTS
3-10
1
2
3
4
5
6
7
8
9

FAU12870
Sélecteur
Le sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le levier
d’embrayage lors du changement des 6 vi-
tesses à prise constante dont la boîte de vi-
tesses est équipée.
FAU12890
Levier de frein
Le levier de frein est situé à la poignée droi-
te. Pour actionner le frein avant, tirer le le-
vier vers la poignée.
FAU12941
Pédale de frein
La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
1. Sélecteur
1

1. Levier de frein
1

1. Pédale de frein
1

COMMANDES ET INSTRUMENTS
3-11
2
34
5
6
7
8
9

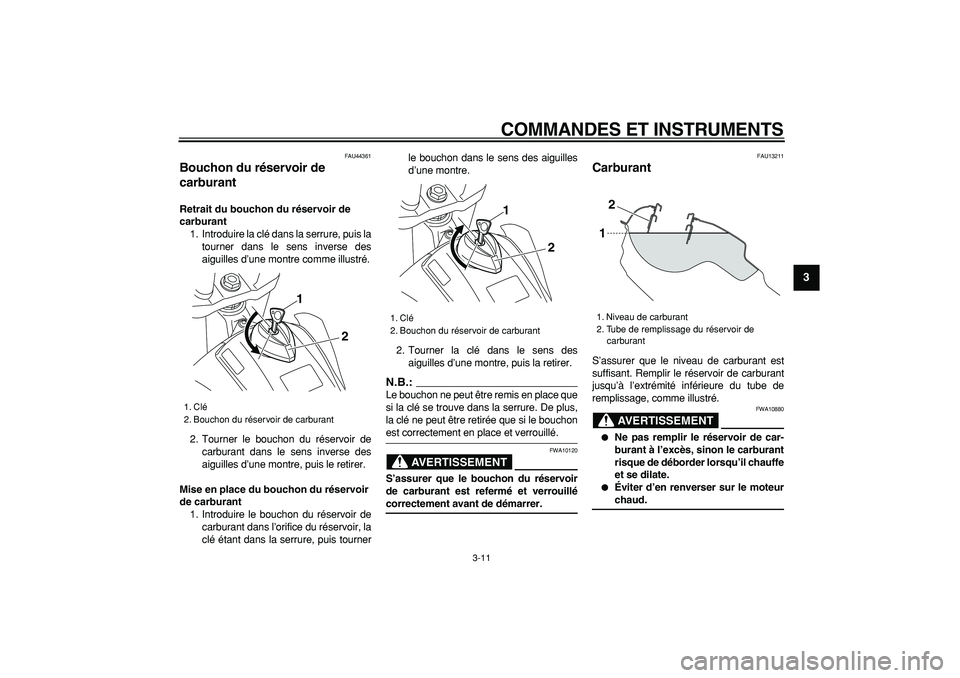

FAU44361
Bouchon du réservoir de
carburant
Retrait du bouchon du réservoir de
carburant
1. Introduire la clé dans la serrure, puis la
tourner dans le sens inverse des
aiguilles d’une montre comme illustré.
2. Tourner le bouchon du réservoir de
carburant dans le sens inverse des
aiguilles d’une montre, puis le retirer.
Mise en place du bouchon du réservoir
de carburant
1. Introduire le bouchon du réservoir de
carburant dans l’orifice du réservoir, la
clé étant dans la serrure, puis tournerle bouchon dans le sens des aiguilles
d’une montre.
2. Tourner la clé dans le sens des
aiguilles d’une montre, puis la retirer.
N.B.:

Le bouchon ne peut être remis en place que
si la clé se trouve dans la serrure. De plus,
la clé ne peut être retirée que si le bouchon
est correctement en place et verrouillé.
AVERTISSEMENT

FWA10120
S’assurer que le bouchon du réservoir
de carburant est refermé et verrouillé
correctement avant de démarrer.
FAU13211
Carburant
S’assurer que le niveau de carburant est
suffisant. Remplir le réservoir de carburant
jusqu’à l’extrémité inférieure du tube de
remplissage, comme illustré.
AVERTISSEMENT

FWA10880

Ne pas remplir le réservoir de car-
burant à l’excès, sinon le carburant
risque de déborder lorsqu’il chauffe
et se dilate.

Éviter d’en renverser sur le moteur
chaud.
1. Clé
2. Bouchon du réservoir de carburant
1
2

1. Clé
2. Bouchon du réservoir de carburant
1
2

1. Niveau de carburant
2. Tube de remplissage du réservoir de
carburant
2
1

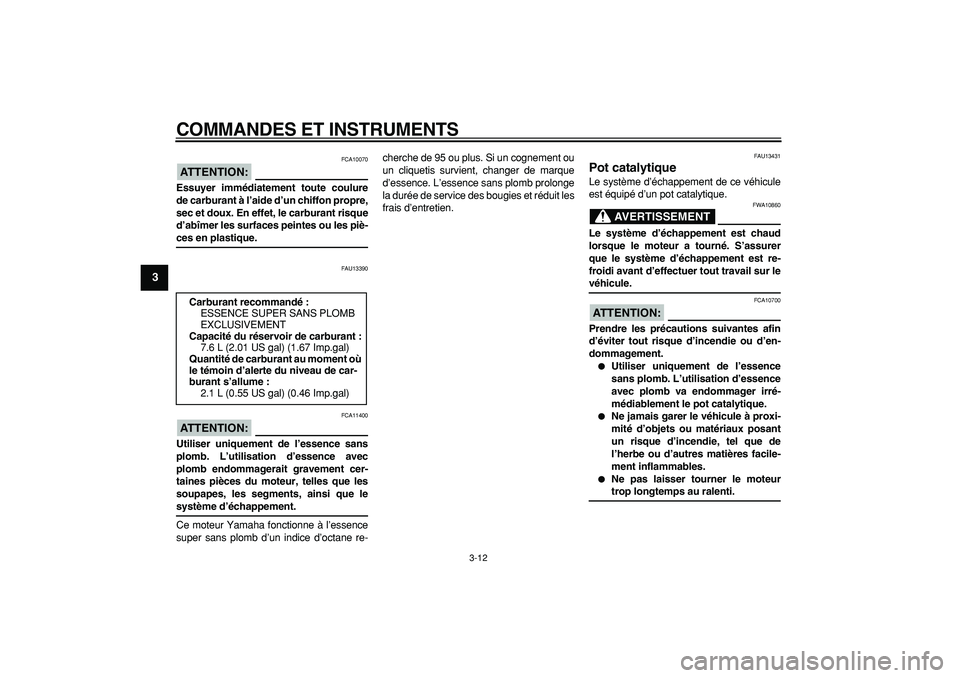

COMMANDES ET INSTRUMENTS
3-12
1
2
3
4
5
6
7
8
9
ATTENTION:

FCA10070
Essuyer immédiatement toute coulure
de carburant à l’aide d’un chiffon propre,
sec et doux. En effet, le carburant risque
d’abîmer les surfaces peintes ou les piè-
ces en plastique.
FAU13390
ATTENTION:

FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane re-cherche de 95 ou plus. Si un cognement ou
un cliquetis survient, changer de marque
d’essence. L’essence sans plomb prolonge
la durée de service des bougies et réduit les
frais d’entretien.
FAU13431
Pot catalytique
Le système d’échappement de ce véhicule
est équipé d’un pot catalytique.
AVERTISSEMENT

FWA10860
Le système d’échappement est chaud
lorsque le moteur a tourné. S’assurer
que le système d’échappement est re-
froidi avant d’effectuer tout travail sur le
véhicule.
ATTENTION:

FCA10700
Prendre les précautions suivantes afin
d’éviter tout risque d’incendie ou d’en-
dommagement.

Utiliser uniquement de l’essence
sans plomb. L’utilisation d’essence
avec plomb va endommager irré-
médiablement le pot catalytique.

Ne jamais garer le véhicule à proxi-
mité d’objets ou matériaux posant
un risque d’incendie, tel que de
l’herbe ou d’autres matières facile-
ment inflammables.

Ne pas laisser tourner le moteur
trop longtemps au ralenti. Carburant recommandé :
ESSENCE SUPER SANS PLOMB
EXCLUSIVEMENT
Capacité du réservoir de carburant :
7.6 L (2.01 US gal) (1.67 Imp.gal)
Quantité de carburant au moment où
le témoin d’alerte du niveau de car-
burant s’allume :
2.1 L (0.55 US gal) (0.46 Imp.gal)

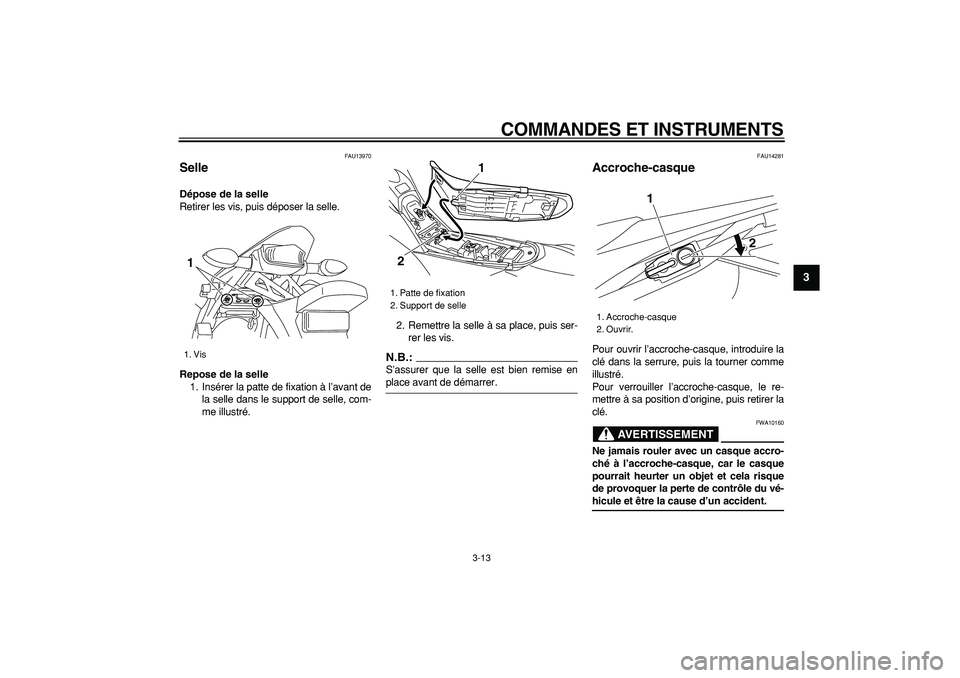

COMMANDES ET INSTRUMENTS
3-13
2
34
5
6
7
8
9

FAU13970
Selle
Dépose de la selle
Retirer les vis, puis déposer la selle.
Repose de la selle
1. Insérer la patte de fixation à l’avant de
la selle dans le support de selle, com-
me illustré.2. Remettre la selle à sa place, puis ser-
rer les vis.
N.B.:

S’assurer que la selle est bien remise en
place avant de démarrer.
FAU14281
Accroche-casque
Pour ouvrir l’accroche-casque, introduire la
clé dans la serrure, puis la tourner comme
illustré.
Pour verrouiller l’accroche-casque, le re-
mettre à sa position d’origine, puis retirer la
clé.
AVERTISSEMENT

FWA10160
Ne jamais rouler avec un casque accro-
ché à l’accroche-casque, car le casque
pourrait heurter un objet et cela risque
de provoquer la perte de contrôle du vé-
hicule et être la cause d’un accident.
1. Vis
1

1. Patte de fixation
2. Support de selle
1
2

1. Accroche-casque
2. Ouvrir.
1
2

COMMANDES ET INSTRUMENTS
3-14
1
2
3
4
5
6
7
8
9

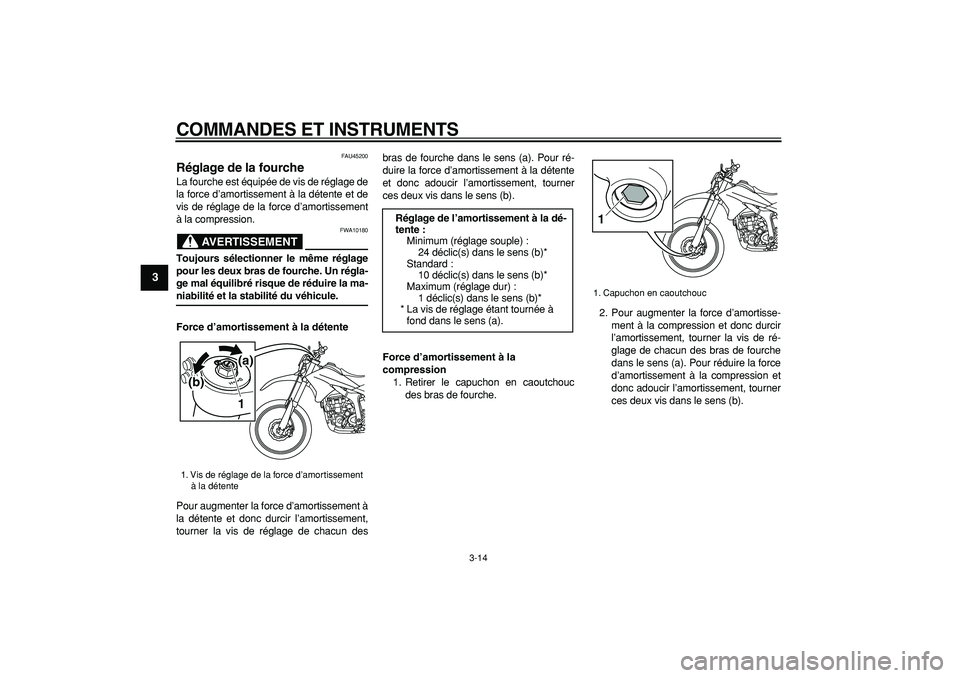

FAU45200
Réglage de la fourche
La fourche est équipée de vis de réglage de
la force d’amortissement à la détente et de
vis de réglage de la force d’amortissement
à la compression.
AVERTISSEMENT

FWA10180
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un régla-
ge mal équilibré risque de réduire la ma-
niabilité et la stabilité du véhicule.
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage de chacun desbras de fourche dans le sens (a). Pour ré-
duire la force d’amortissement à la détente
et donc adoucir l’amortissement, tourner
ces deux vis dans le sens (b).
Force d’amortissement à la
compression
1. Retirer le capuchon en caoutchouc
des bras de fourche.2. Pour augmenter la force d’amortisse-
ment à la compression et donc durcir
l’amortissement, tourner la vis de ré-
glage de chacun des bras de fourche
dans le sens (a). Pour réduire la force
d’amortissement à la compression et
donc adoucir l’amortissement, tourner
ces deux vis dans le sens (b).
1. Vis de réglage de la force d’amortissement
à la détente
1
(b)
(a)

Réglage de l’amortissement à la dé-
tente :
Minimum (réglage souple) :
24 déclic(s) dans le sens (b)*
Standard :
10 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
1. Capuchon en caoutchouc
1

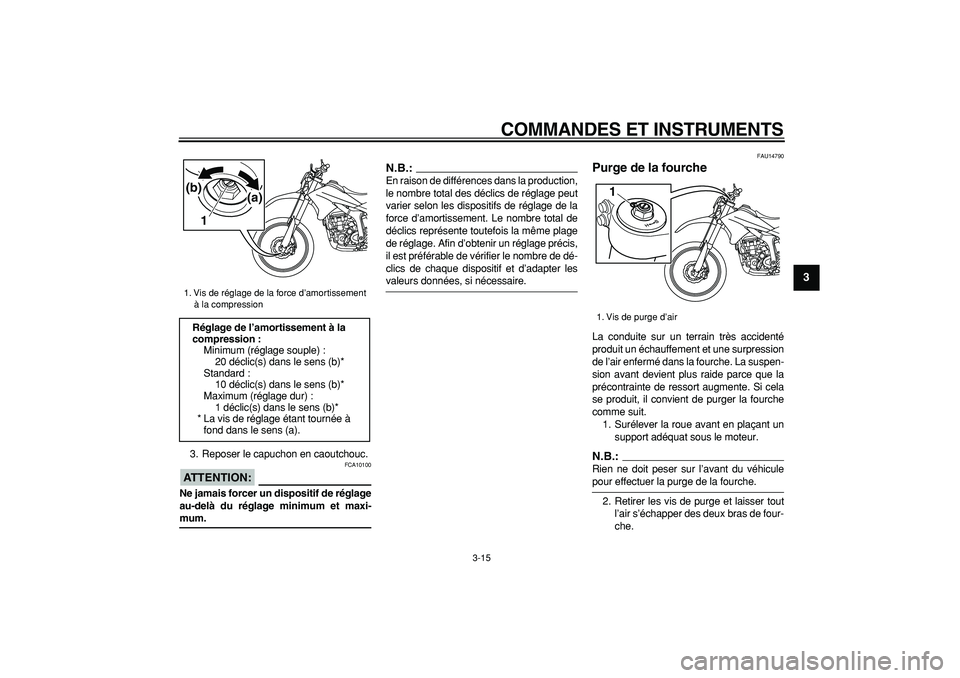

COMMANDES ET INSTRUMENTS
3-15
2
34
5
6
7
8
9

3. Reposer le capuchon en caoutchouc.
ATTENTION:

FCA10100
Ne jamais forcer un dispositif de réglage
au-delà du réglage minimum et maxi-
mum.
N.B.:

En raison de différences dans la production,
le nombre total des déclics de réglage peut
varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de
déclics représente toutefois la même plage
de réglage. Afin d’obtenir un réglage précis,
il est préférable de vérifier le nombre de dé-
clics de chaque dispositif et d’adapter les
valeurs données, si nécessaire.
FAU14790
Purge de la fourche
La conduite sur un terrain très accidenté
produit un échauffement et une surpression
de l’air enfermé dans la fourche. La suspen-
sion avant devient plus raide parce que la
précontrainte de ressort augmente. Si cela
se produit, il convient de purger la fourche
comme suit.
1. Surélever la roue avant en plaçant un
support adéquat sous le moteur.
N.B.:

Rien ne doit peser sur l’avant du véhicule
pour effectuer la purge de la fourche.
2. Retirer les vis de purge et laisser tout
l’air s’échapper des deux bras de four-
che.
1. Vis de réglage de la force d’amortissement
à la compression
Réglage de l’amortissement à la
compression :
Minimum (réglage souple) :
20 déclic(s) dans le sens (b)*
Standard :
10 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
1(a) (b)

1. Vis de purge d’air
1

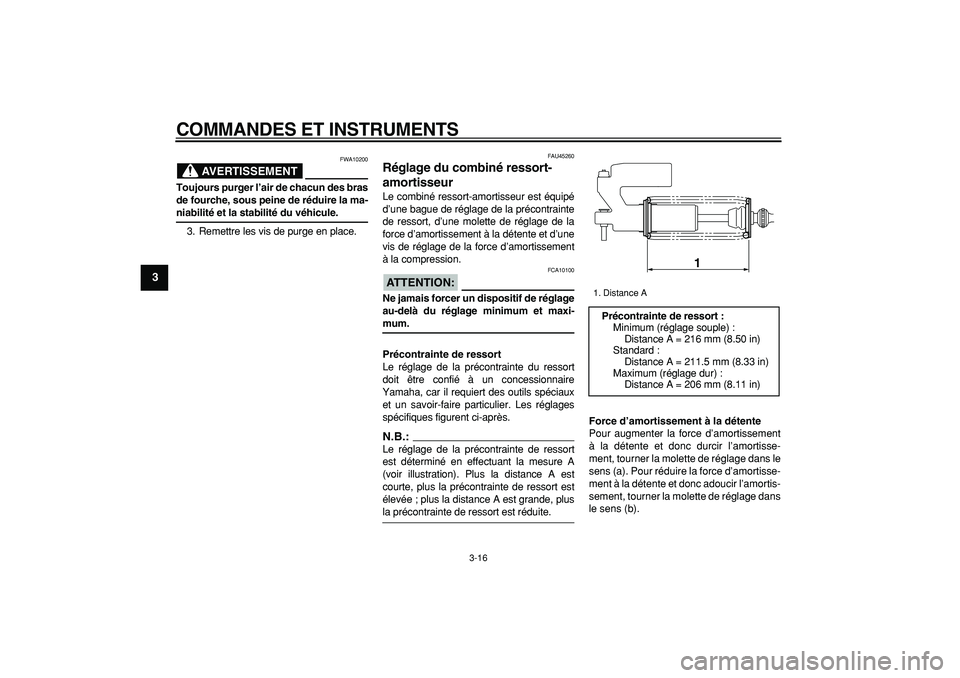

COMMANDES ET INSTRUMENTS
3-16
1
2
3
4
5
6
7
8
9
AVERTISSEMENT

FWA10200
Toujours purger l’air de chacun des bras
de fourche, sous peine de réduire la ma-
niabilité et la stabilité du véhicule.
3. Remettre les vis de purge en place.
FAU45260
Réglage du combiné ressort-
amortisseur
Le combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
de ressort, d’une molette de réglage de la
force d’amortissement à la détente et d’une
vis de réglage de la force d’amortissement
à la compression.
ATTENTION:

FCA10100
Ne jamais forcer un dispositif de réglage
au-delà du réglage minimum et maxi-
mum.
Précontrainte de ressort
Le réglage de la précontrainte du ressort
doit être confié à un concessionnaire
Yamaha, car il requiert des outils spéciaux
et un savoir-faire particulier. Les réglages
spécifiques figurent ci-après.
N.B.:

Le réglage de la précontrainte de ressort
est déterminé en effectuant la mesure A
(voir illustration). Plus la distance A est
courte, plus la précontrainte de ressort est
élevée ; plus la distance A est grande, plus
la précontrainte de ressort est réduite.
Force d’amortissement à la détente
Pour augmenter la force d’amortissement
à la détente et donc durcir l’amortisse-
ment, tourner la molette de réglage dans le
sens (a). Pour réduire la force d’amortisse-
ment à la détente et donc adoucir l’amortis-
sement, tourner la molette de réglage dans
le sens (b).
1. Distance A
Précontrainte de ressort :
Minimum (réglage souple) :
Distance A = 216 mm (8.50 in)
Standard :
Distance A = 211.5 mm (8.33 in)
Maximum (réglage dur) :
Distance A = 206 mm (8.11 in)
1
