YAMAHA WR 250R 2009 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-10
2
3
4
5
67
8
9

Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTA

In mancanza di una chiave dinamometri-
ca per installare la candela, per ottenere
una coppia di serraggio corretta aggiun-
gere 1/4–1/2 giro al serraggio manuale.
Tuttavia provvedere al serraggio secondo
specifica della candela al più presto pos-
sibile.
HAU45141
Olio motore e elemento filtro olio
Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire l’elemento filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per far de-
positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato destro del carter.
NOTA

Il livello olio motore deve trovarsi tra i riferi-
menti livello min. e max.4. Se l’olio motore è al di sotto al riferi-
mento livello min., rabboccare con il
tipo di olio consigliato per raggiungere
il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione dell’elemento filtro olio)
1. Posizionare il veicolo su una superficie
piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone di dre-
naggio per scaricare l’olio dal carter.
1. Distanza tra gli elettrodi
Distanza tra gli elettrodi:
0.6–0.7 mm (0.024–0.028 in)
Coppia di serraggio:
Candela:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
11

1. Tappo bocchettone riempimento olio
motore
2. Riferimento livello max.
3. Riferimento di livello min.
4. Oblò ispezione livello olio motore
1
2
3
4
✼✦✥✱✵✥✵✣ ✤✣



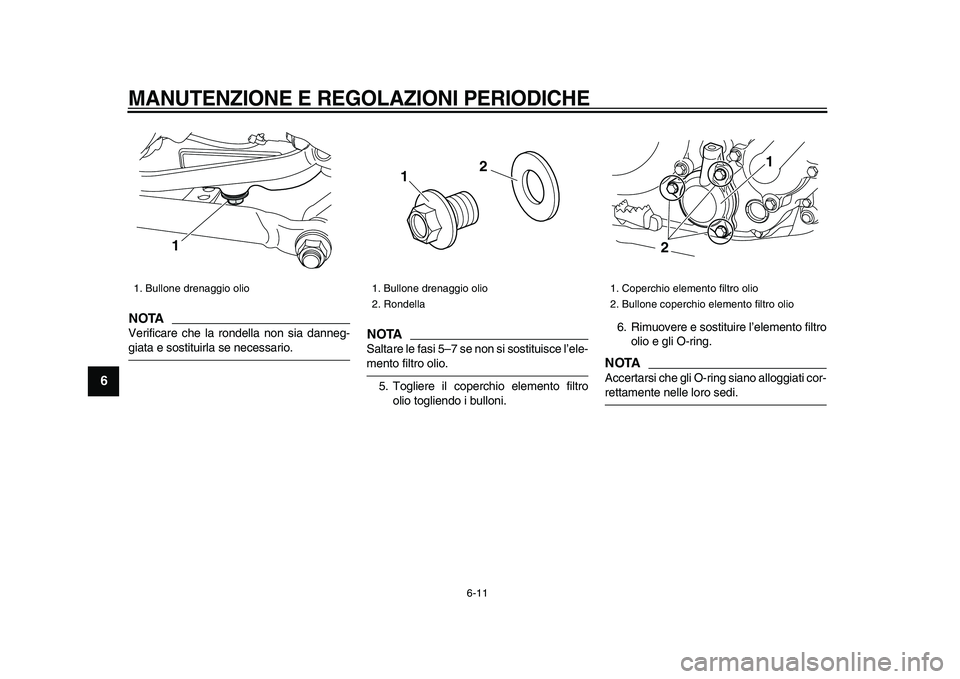

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-11
1
2
3
4
5
6
7
8
9
NOTA

Verificare che la rondella non sia danneg-
giata e sostituirla se necessario.
NOTA

Saltare le fasi 5–7 se non si sostituisce l’ele-
mento filtro olio.
5. Togliere il coperchio elemento filtro
olio togliendo i bulloni.6. Rimuovere e sostituire l’elemento filtro
olio e gli O-ring.
NOTA

Accertarsi che gli O-ring siano alloggiati cor-
rettamente nelle loro sedi.
1. Bullone drenaggio olio
1

1. Bullone drenaggio olio
2. Rondella2
1

1. Coperchio elemento filtro olio
2. Bullone coperchio elemento filtro olio
1
2
✼✦✥✱✵✥✵✣ ✤✤



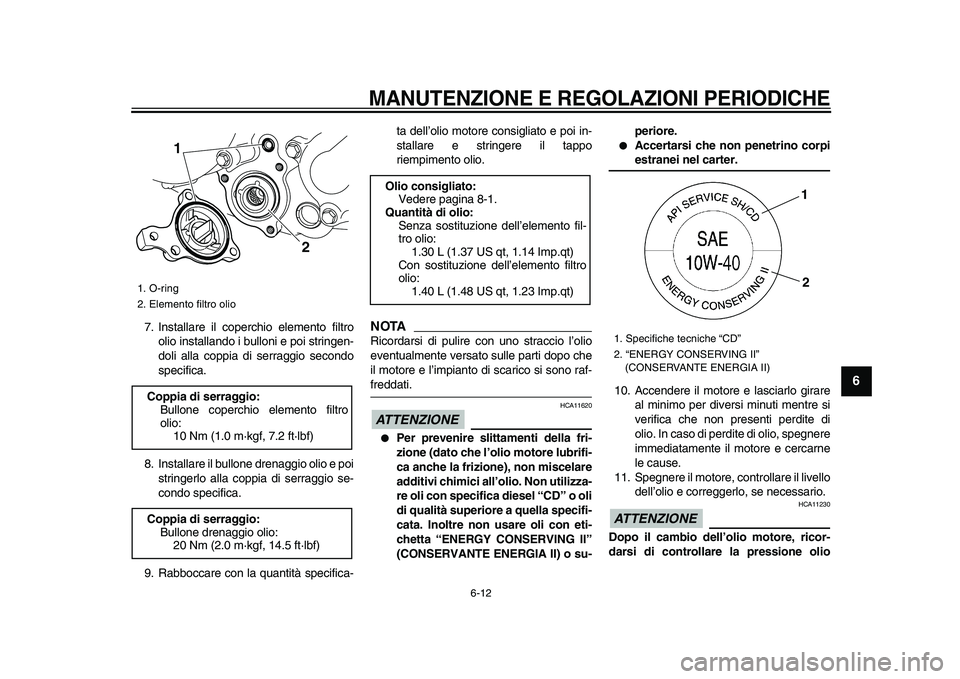

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-12
2
3
4
5
67
8
9

7. Installare il coperchio elemento filtro
olio installando i bulloni e poi stringen-
doli alla coppia di serraggio secondo
specifica.
8. Installare il bullone drenaggio olio e poi
stringerlo alla coppia di serraggio se-
condo specifica.
9. Rabboccare con la quantità specifica-ta dell’olio motore consigliato e poi in-
stallare e stringere il tappo
riempimento olio.
NOTA

Ricordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.
ATTENZIONE

HCA11620

Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-periore.

Accertarsi che non penetrino corpi
estranei nel carter.
10. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
11. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.
ATTENZIONE

HCA11230
Dopo il cambio dell’olio motore, ricor-
darsi di controllare la pressione olio
1. O-ring
2. Elemento filtro olio
Coppia di serraggio:
Bullone coperchio elemento filtro
olio:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Coppia di serraggio:
Bullone drenaggio olio:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
1
2

Olio consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza sostituzione dell’elemento fil-
tro olio:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Con sostituzione dell’elemento filtro
olio:
1.40 L (1.48 US qt, 1.23 Imp.qt)
1. Specifiche tecniche “CD”
2. “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II)
1
2
✼✦✥✱✵✥✵✣ ✤✥



MANUTENZIONE E REGOLAZIONI PERIODICHE

6-13
1
2
3
4
5
6
7
8
9

come descritto qui di seguito.

Togliere il bullone di spurgo.

Avviare il motore e farlo girare al mi-
nimo fino a quando l’olio fuoriesce.
Se non fuoriesce olio dopo un mi-
nuto, spegnere immediatamente il
motore per non farlo grippare. Se
ciò dovesse accadere, far riparare il
veicolo da un concessionario
Yamaha.

Dopo il controllo della pressione
olio, stringere il bullone di spurgo
alla coppia di serraggio secondo
specifica.
HAU20070
Liquido refrigerante
Prima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante. Inol-
tre si deve cambiare il liquido refrigerante
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU20253
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
NOTA


Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.

Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigerante.
NOTA

Il livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.3. Se il livello del liquido refrigerante è
all’altezza o al di sotto del riferimento
livello min., togliere il pannello C (Ve-
dere pagina 6-7.), togliere il tappo ser-
batoio, aggiungere liquido refrigerante
fino al riferimento livello max. e poi in-
stallare il tappo serbatoio ed il pannel-
lo.
AVVERTENZA! Togliere solo il
tappo serbatoio liquido refrigeran-
te. Non tentare mai di togliere il tap-
po radiatore quando il motore è
caldo.
[HWA15161]

ATTENZIONE:
Se non
si dispone di liquido refrigerante,
utilizzare al suo posto acqua distil-
lata o acqua del rubinetto non cal-
carea. Non utilizzare acqua
calcarea o salata, in quanto sono
dannose per il motore. Se si è usata
1. Bullone di sfiato
Coppia di serraggio:
Bullone di sfiato:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1

1. Riferimento livello max.
2. Riferimento di livello min.
1
2
✼✦✥✱✵✥✵✣ ✤✦



MANUTENZIONE E REGOLAZIONI PERIODICHE

6-14
2
3
4
5
67
8
9

dell’acqua al posto del refrigerante,
sostituirla con refrigerante al più
presto possibile, altrimenti l’im-
pianto di raffreddamento non sa-
rebbe protetto dal gelo e dalla
corrosione. Se si è aggiunta acqua
al refrigerante, far controllare al più
presto possibile da un concessio-
nario Yamaha il contenuto di refri-
gerante, altrimenti l’efficacia del
liquido refrigerante si riduce.
[HCA10472]

HAU45154
Per cambiare il liquido refrigerante
1. Posizionare il veicolo su una superficie
piana e lasciare raffreddare il motore,
se necessario.
2. Togliere i pannelli A e C. (Vedere
pagina 6-7.)
3. Posizionare un contenitore sotto il mo-
tore per raccogliere il liquido refrige-
rante usato.
4. Togliere il bullone fermo tappo radiato-
re e il tappo radiatore.
AVVERTENZA!
Non tentare mai di togliere il tappo
radiatore quando il motore è cal-
do.
[HWA10381]

5. Togliere il serbatoio liquido refrigeran-
te togliendo i bulloni.6. Togliere il tappo serbatoio liquido refri-
gerante.
7. Scaricare il liquido refrigerante dal ser-
batoio liquido refrigerante capovolgen-
dolo.
8. Installare il serbatoio liquido refrige-
1. Tappo serbatoio liquido refrigerante
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1

1. Tappo radiatore
2. Bullone fermo tappo radiatore
2 1

1. Bullone
1. Tappo serbatoio liquido refrigerante
1
1
✼✦✥✱✵✥✵✣ ✤✧



MANUTENZIONE E REGOLAZIONI PERIODICHE

6-15
1
2
3
4
5
6
7
8
9

rante collocandolo nella posizione ori-
ginaria, quindi installare i bulloni.
9. Togliere il bullone drenaggio liquido re-
frigerante per scaricare il sistema di
raffreddamento.
10. Dopo aver scaricato completamente il
liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con ac-
qua di rubinetto pulita.
11. Installare il bullone drenaggio liquido
refrigerante e serrare alla coppia spe-
cificata.
NOTA

Verificare che la rondella non sia danneg-
giata e sostituirla se necessario.12. Versare la quantità secondo specifica
di liquido refrigerante nel radiatore e
nel serbatoio.
13. Installare il tappo serbatoio liquido re-
frigerante.
14. Installare il tappo radiatore.
15. Accendere il motore, lasciarlo girare al
minimo per diversi minuti e poi spe-
gnerlo.
16. Togliere il tappo radiatore per control-
lare il livello del liquido refrigerante nelradiatore. Se necessario, rabboccare
fino a quando il liquido refrigerante
raggiunge la sommità del radiatore,
poi installare il tappo radiatore ed il suo
bullone di fermo.
17. Controllare il livello del liquido refrige-
rante nel serbatoio. Se necessario, to-
gliere il tappo serbatoio liquido
refrigerante ed aggiungere liquido re-
frigerante fino al riferimento livello
max., poi installare il tappo.
18. Accendere il motore e verificare che il
veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.
19. Installare i pannelli.
1. Bullone drenaggio liquido refrigerante
1

Coppia di serraggio:
Bullone drenaggio liquido refrigeran-
te:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Rapporto di miscelazione antigelo/
acqua:
1:1
Antigelo consigliato:
Antigelo di alta qualità al glicole etile-
nico contenente inibitori di corrosione
per motori in alluminio
Quantità di liquido refrigerante:
Capacità radiatore (circuito compre-
so):
0.90 L (0.95 US qt, 0.79 Imp.qt)
Capacità serbatoio liquido refrigeran-
te (fino al riferimento livello max.):
0.25 L (0.26 US qt, 0.22 Imp.qt)
✼✦✥✱✵✥✵✣ ✤



MANUTENZIONE E REGOLAZIONI PERIODICHE

6-16
2
3
4
5
67
8
9

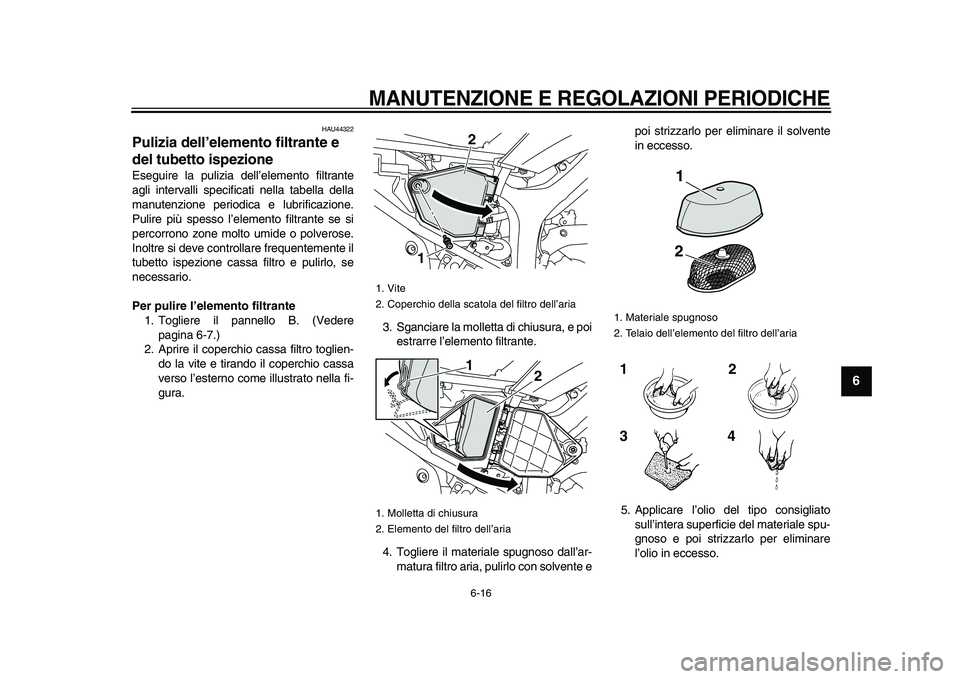

HAU44322
Pulizia dell’elemento filtrante e
del tubetto ispezione
Eseguire la pulizia dell’elemento filtrante
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
Pulire più spesso l’elemento filtrante se si
percorrono zone molto umide o polverose.
Inoltre si deve controllare frequentemente il
tubetto ispezione cassa filtro e pulirlo, se
necessario.
Per pulire l’elemento filtrante
1. Togliere il pannello B. (Vedere
pagina 6-7.)
2. Aprire il coperchio cassa filtro toglien-
do la vite e tirando il coperchio cassa
verso l’esterno come illustrato nella fi-
gura.3. Sganciare la molletta di chiusura, e poi
estrarre l’elemento filtrante.
4. Togliere il materiale spugnoso dall’ar-
matura filtro aria, pulirlo con solvente epoi strizzarlo per eliminare il solvente
in eccesso.
5. Applicare l’olio del tipo consigliato
sull’intera superficie del materiale spu-
gnoso e poi strizzarlo per eliminare
l’olio in eccesso.
1. Vite
2. Coperchio della scatola del filtro dell’aria
1. Molletta di chiusura
2. Elemento del filtro dell’aria2
11
2

1. Materiale spugnoso
2. Telaio dell’elemento del filtro dell’aria
1
2
12
3
4
✼✦✥✱✵✥✵✣ ✤✩



MANUTENZIONE E REGOLAZIONI PERIODICHE

6-17
1
2
3
4
5
6
7
8
9

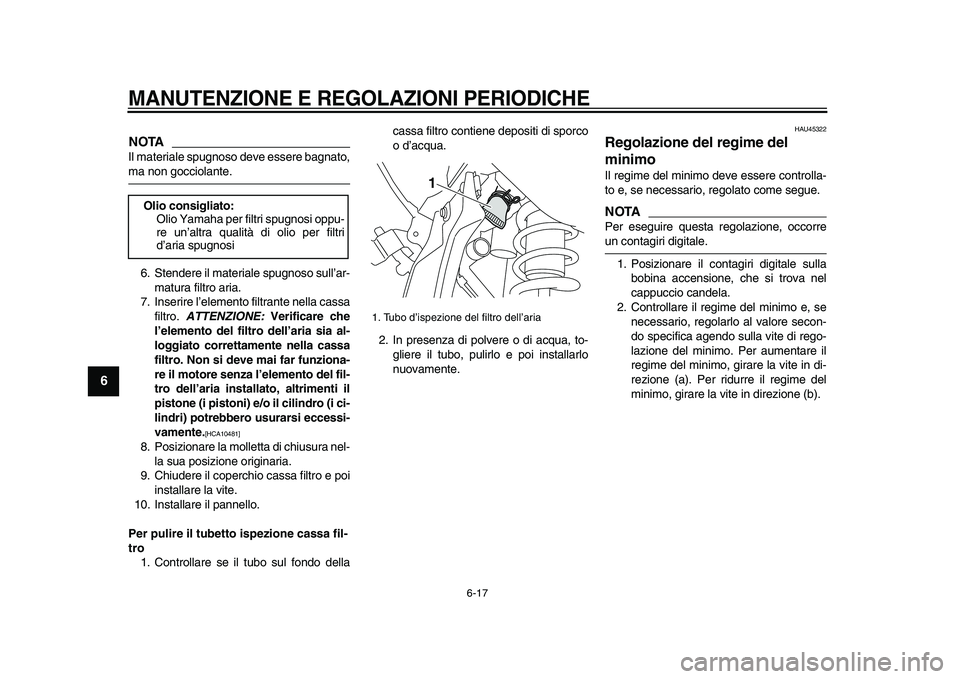

NOTA

Il materiale spugnoso deve essere bagnato,
ma non gocciolante.
6. Stendere il materiale spugnoso sull’ar-
matura filtro aria.
7. Inserire l’elemento filtrante nella cassa
filtro.
ATTENZIONE:
Verificare che
l’elemento del filtro dell’aria sia al-
loggiato correttamente nella cassa
filtro. Non si deve mai far funziona-
re il motore senza l’elemento del fil-
tro dell’aria installato, altrimenti il
pistone (i pistoni) e/o il cilindro (i ci-
lindri) potrebbero usurarsi eccessi-
vamente.
[HCA10481]

8. Posizionare la molletta di chiusura nel-
la sua posizione originaria.
9. Chiudere il coperchio cassa filtro e poi
installare la vite.
10. Installare il pannello.
Per pulire il tubetto ispezione cassa fil-
tro
1. Controllare se il tubo sul fondo dellacassa filtro contiene depositi di sporco
o d’acqua.
2. In presenza di polvere o di acqua, to-
gliere il tubo, pulirlo e poi installarlo
nuovamente.
HAU45322
Regolazione del regime del
minimo
Il regime del minimo deve essere controlla-
to e, se necessario, regolato come segue.
NOTA

Per eseguire questa regolazione, occorre
un contagiri digitale.
1. Posizionare il contagiri digitale sulla
bobina accensione, che si trova nel
cappuccio candela.
2. Controllare il regime del minimo e, se
necessario, regolarlo al valore secon-
do specifica agendo sulla vite di rego-
lazione del minimo. Per aumentare il
regime del minimo, girare la vite in di-
rezione (a). Per ridurre il regime del
minimo, girare la vite in direzione (b).
Olio consigliato:
Olio Yamaha per filtri spugnosi oppu-
re un’altra qualità di olio per filtri
d’aria spugnosi
1. Tubo d’ispezione del filtro dell’aria
1
✼✦✥✱✵✥✵✣ ✤✪



MANUTENZIONE E REGOLAZIONI PERIODICHE

6-18
2
3
4
5
67
8
9
NOTA

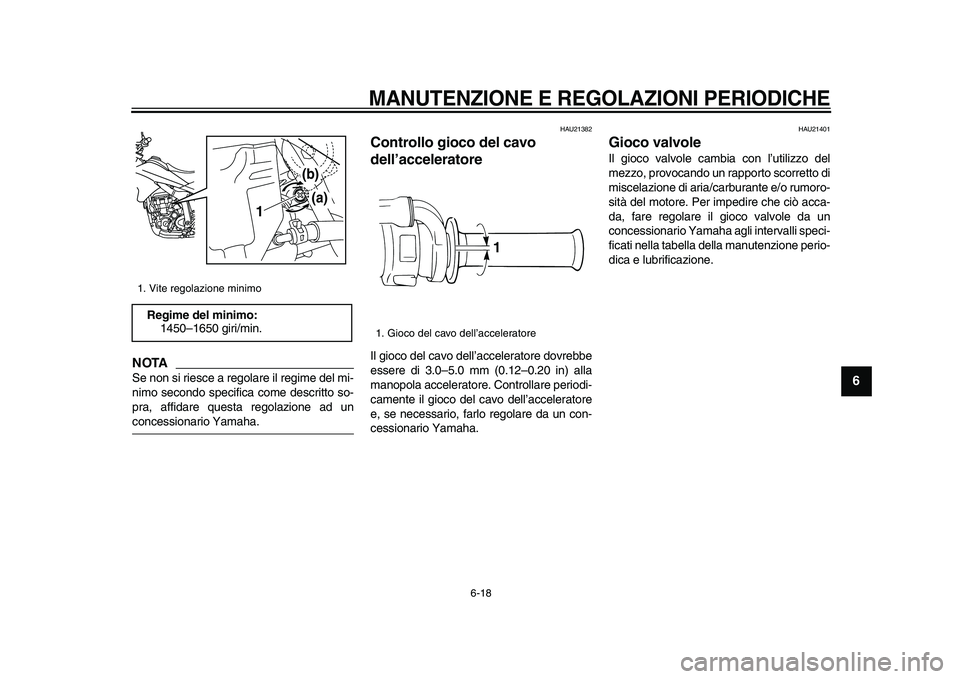

Se non si riesce a regolare il regime del mi-
nimo secondo specifica come descritto so-
pra, affidare questa regolazione ad un
concessionario Yamaha.
HAU21382
Controllo gioco del cavo
dell’acceleratore
Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un con-
cessionario Yamaha.
HAU21401
Gioco valvole
Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
1. Vite regolazione minimo
Regime del minimo:
1450–1650 giri/min.
1
(b)
(a)

1. Gioco del cavo dell’acceleratore1
✼✦✥✱✵✥✵✣ ✤✫



MANUTENZIONE E REGOLAZIONI PERIODICHE

6-19
1
2
3
4
5
6
7
8
9

HAU21641
Pneumatici
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
motociclo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA

HWA10501
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.

Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).

Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
AVVERTENZA

HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTA

I limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
125 kPa (1.25 kgf/cm 2
, 18 psi)
Posteriore:
175 kPa (1.75 kgf/cm 2
, 25 psi)
90–185 kg (198–408 lb):
Anteriore:
150 kPa (1.50 kgf/cm 2
, 22 psi)
Posteriore:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Carico massimo*:
185 kg (408 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
1. Fianco del pneumatico
2. Profondità battistrada
Profondità battistrada minima (ante-
riore e posteriore):
1.6 mm (0.06 in)
12
✼✦✥✱✵✥✵✣ ✤✬
