YAMAHA WR 250R 2009 Manuale duso (in Italian)

INFORMAZIONI DI SICUREZZA

1-4
1
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.

Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.

Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.

Determinati accessori possono spo-stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.

L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il motoci-
clo sono stati progettati per essere all’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 6-19 per
le specifiche dei pneumatici e maggiori in-
formazioni sul cambio dei pneumatici.
✼✦✥✱✵✥✵✣ ✧



2-1
1
2
3
4
5
6
7
8
9

DESCRIZIONE

HAU10410
Vista da sinistra
4
5
1
2
3
6
7
8
9

1. Vite di regolazione smorzamento in estensione della forcella
(pagina 3-14)
2. Scatola fusibili (pagina 6-32)
3. Serbatoio liquido refrigerante (pagina 6-13)
4. Vite di regolazione dello smorzamento in compressione
dell’ammortizzatore (pagina 3-16)
5. Batteria (pagina 6-30)
6. Fusibile principale (pagina 6-32)7. Kit di attrezzi in dotazione (pagina 6-1)
8. Portacasco (pagina 3-14)
9. Vite di regolazione dello smorzamento in compressione della forcella
(pagina 3-14)
✼✦✥✱✵✥✵✣ ✤



DESCRIZIONE

2-2
2
3
4
5
6
7
8
9

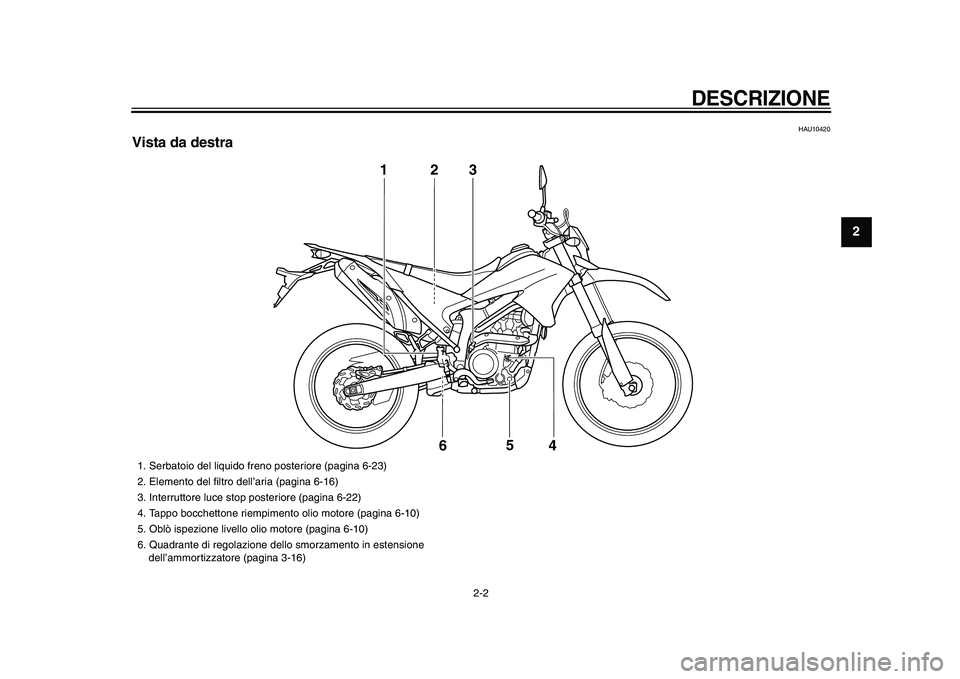

HAU10420
Vista da destra
3
1
2
6
5
4

1. Serbatoio del liquido freno posteriore (pagina 6-23)
2. Elemento del filtro dell’aria (pagina 6-16)
3. Interruttore luce stop posteriore (pagina 6-22)
4. Tappo bocchettone riempimento olio motore (pagina 6-10)
5. Oblò ispezione livello olio motore (pagina 6-10)
6. Quadrante di regolazione dello smorzamento in estensione
dell’ammortizzatore (pagina 3-16)
✼✦✥✱✵✥✵✣ ✥



DESCRIZIONE

2-3
1
2
3
4
5
6
7
8
9

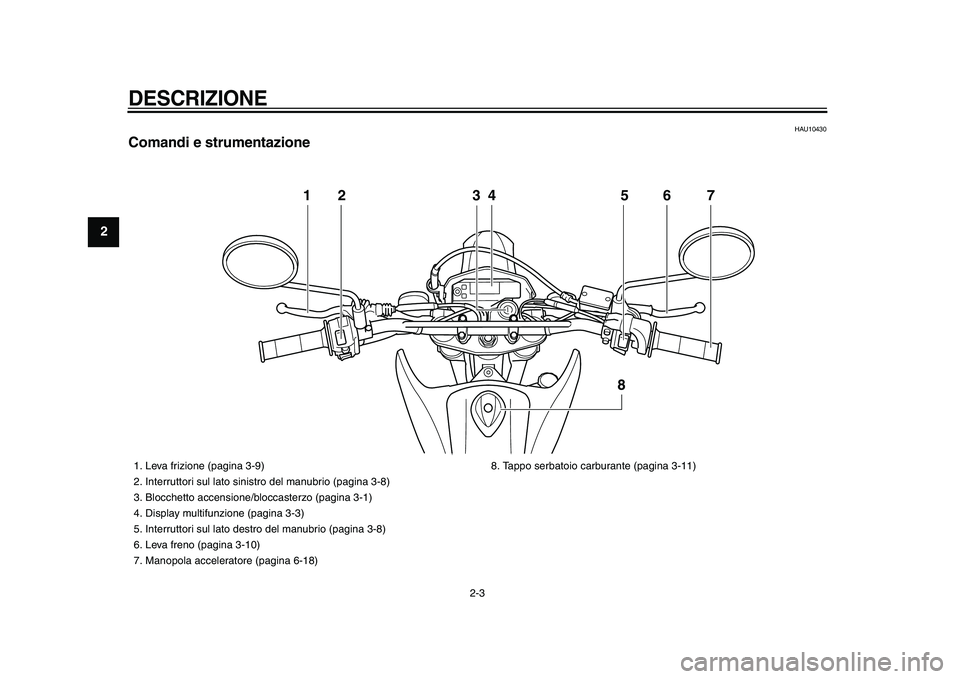

HAU10430
Comandi e strumentazione
12 34 5 6
8
7

1. Leva frizione (pagina 3-9)
2. Interruttori sul lato sinistro del manubrio (pagina 3-8)
3. Blocchetto accensione/bloccasterzo (pagina 3-1)
4. Display multifunzione (pagina 3-3)
5. Interruttori sul lato destro del manubrio (pagina 3-8)
6. Leva freno (pagina 3-10)
7. Manopola acceleratore (pagina 6-18)8. Tappo serbatoio carburante (pagina 3-11)
✼✦✥✱✵✥✵✣ ✦



3-1
2
34
5
6
7
8
9

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

HAU10460
Blocchetto di accensione/
bloccasterzo
L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo. Qui di seguito sono ripor-
tate le varie posizioni.
HAU38530
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, l’il-
luminazione pannello strumenti, la luce fa-
nalino posteriore, la luce targa e la luce di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.
NOTA

Il faro si accende automaticamente all’av-
viamento del motore e resta acceso fino aquando la chiave non viene girata su “OFF”,
anche se il motore si arresta.
HAU10661
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA

HWA10061
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti.
HAU10681
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.

1. Premere.
2. Svoltare.
1
2
✼✦✥✱✵✥✵✣ ✤



FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-2
1
2
3
4
5
6
7
8
9

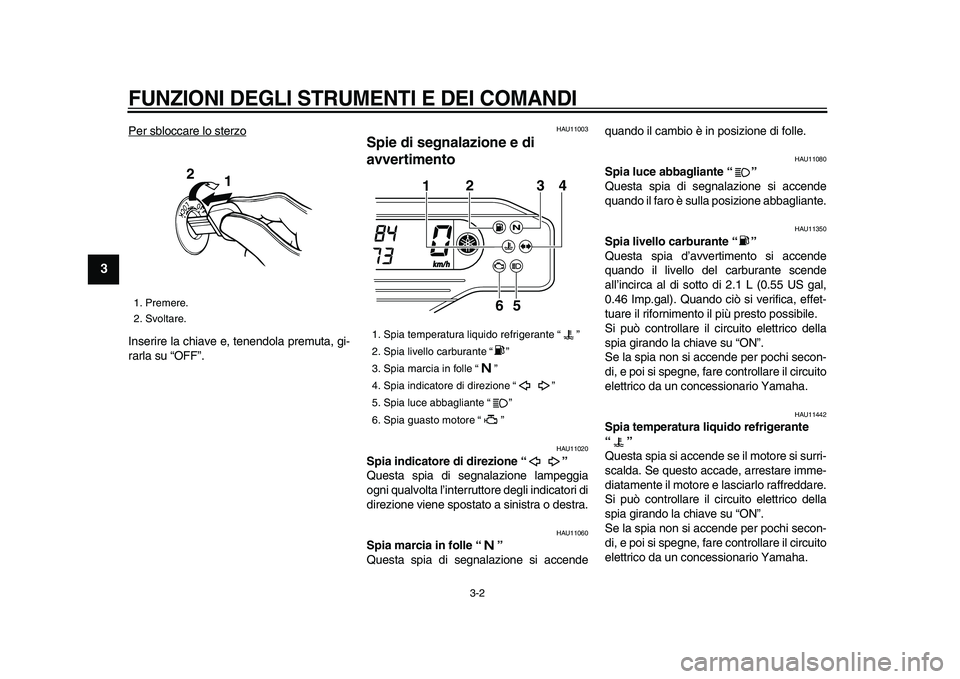

Per sbloccare lo sterzo
Inserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.

HAU11003
Spie di segnalazione e di
avvertimento
HAU11020
Spia indicatore di direzione “”
Questa spia di segnalazione lampeggia
ogni qualvolta l’interruttore degli indicatori di
direzione viene spostato a sinistra o destra.
HAU11060
Spia marcia in folle “”
Questa spia di segnalazione si accendequando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante “”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11350
Spia livello carburante “”
Questa spia d’avvertimento si accende
quando il livello del carburante scende
all’incirca al di sotto di 2.1 L (0.55 US gal,
0.46 Imp.gal). Quando ciò si verifica, effet-
tuare il rifornimento il più presto possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.
HAU11442
Spia temperatura liquido refrigerante
“”
Questa spia si accende se il motore si surri-
scalda. Se questo accade, arrestare imme-
diatamente il motore e lasciarlo raffreddare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.
1. Premere.
2. Svoltare.
1 2

1. Spia temperatura liquido refrigerante “ ”
2. Spia livello carburante “ ”
3. Spia marcia in folle “ ”
4. Spia indicatore di direzione “ ”
5. Spia luce abbagliante “ ”
6. Spia guasto motore “ ”
1234
5 6
✼✦✥✱✵✥✵✣ ✥



FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-3
2
34
5
6
7
8
9
ATTENZIONE

HCA10021
Non continuare a far funzionare il moto-
re se si sta surriscaldando.
NOTA


Per i veicoli equipaggiati con ventola
radiatore, la ventola radiatore (le ven-
tole radiatore) si accende o si spegne
automaticamente in funzione della
temperatura del liquido refrigerante
nel radiatore.

Se il motore si surriscalda, vedere pa-
gina 6-40 per ulteriori istruzioni.
HAU43021
Spia guasto motore “”
Questa spia si accende se uno dei circuiti
elettrici di monitoraggio del motore non sta
funzionando correttamente. Se questo ac-
cade, far controllare il dispositivo di autodia-
gnosi da un concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. Se la spia
non si accende per pochi secondi, e poi si
spegne, fare controllare il circuito elettrico
da un concessionario Yamaha.
NOTA

Questa spia si accende quando si gira la
chiave su “ON” e si preme l’interruttore av-viamento, ma questo non indica una disfun-
zione.
HAU45276
Display multifunzione
AVVERTENZA

HWA12312
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-
mentare il rischio di un incidente.
1. Tasto d’azzeramento “RESET”
2. Tasto “SELECT 1”
3. Tasto “SELECT 2”
4. Orologio digitale/cronometro
5. Tachimetro
6. Contachilometri totalizzatore/
contachilometri parziale/contachilometri
parziale per il carburante di riserva
1
23
4
5
6
✼✦✥✱✵✥✵✣ ✦



FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-4
1
2
3
4
5
6
7
8
9
NOTA


Si può regolare il display multifunzione
sulla modalità base o la modalità misu-
razione.

Il contachilometri parziale A si resetta
automaticamente a zero quando si
passa dalla modalità base alla modali-
tà misurazione o viceversa.
Modalità base:

un tachimetro

un totalizzatore contachilometri

due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)

un contachilometri parziale riserva
carburante (che indica la distanza per-
corsa dall’accensione della spia livello
carburante)

un orologio digitale

un dispositivo di autodiagnosi
Modalità misurazione:

un tachimetro

un contachilometri parziale compen-
sazione distanza (che mostra la di-
stanza percorsa totalizzata
dall’azzeramento e che può venire ca-
librata per fornire una lettura più preci-
sa del contachilometri parziale)

un cronometro (che indica il tempo to-
talizzato dall’inizio della misurazione
cronometro)

un dispositivo di autodiagnosi
NOTA


Ricordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT 1”,
“SELECT 2” e “RESET”.

Quando si gira la chiave su “ON”, tutti
i segmenti del display multifunzione
appariranno e poi spariranno, per pro-
vare il circuito elettrico.

Solo per il Regno Unito: Per alternaresul tachimetro e sul totalizzatore con-
tachilometri/contachilometri parziale la
visualizzazione dei chilometri e delle
miglia, premere il tasto “SELECT 2”
fino a quando il display cambia dopo
aver girato la chiave su “ON”.
Modalità base
Modalità totalizzatore contachilometri e
contachilometri parzialePremere il tasto “SELECT 2” per alternare
sul display la modalità totalizzatore conta-
chilometri e le modalità contachilometri par-
ziale A e B nel seguente ordine:
totalizzatore contachilometri
→
contachilo-
metri parziale A
→
contachilometri parziale
B
→
totalizzatore contachilometri

1. Indicatore del cronometro “ ”
2. Indicatore del contachilometri parziale A
“ ”/contachilometri parziale
compensazione distanza “ ”
3. Indicatore del contachilometri parziale B
“”
1
3
2
✼✦✥✱✵✥✵✣ ✧



FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-5
2
34
5
6
7
8
9
NOTA

L’indicatore “ ” si accende quando viene
selezionato il contachilometri parziale A, e
l’indicatore “ ” si accende quando viene
selezionato il contachilometri parziale B.
Se si accende la spia livello carburante (ve-
dere pag. 3-2), il display passerà automati-
camente alla modalità contachilometri
parziale riserva carburante “F” ed inizierà a
conteggiare la distanza percorsa a partire
da quel punto. In questo caso, premere il ta-
sto “SELECT 2” per alternare sul display le
varie modalità di contachilometri parziale e
totalizzatore contachilometri nel seguente
ordine:
contachilometri parziale riserva carburante
“F”
→
totalizzatore contachilometri
→
con-
tachilometri parziale A
→
contachilometri
parziale B
→
contachilometri parziale riser-
va carburante “F”
NOTA

È possibile che la spia livello carburante
non funzioni con precisione durante la mar-
cia fuori strada, in quanto la lettura del livel-
lo carburante cambia a seguito del
movimento e dell’inclinazione del veicolo.
Se si accende la spia livello carburante du-
rante la marcia nella modalità misurazione,
passare alla modalità base e premere il ta-
sto “SELECT 2” per visualizzare il contachi-
lometri parziale riserva carburante.
NOTA

Per passare dalla modalità misurazione allamodalità base, si devono arrestare il crono-
metro ed il contachilometri parziale com-
pensazione distanza.
Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT 2”,
e poi premere il tasto “RESET” per almeno
un secondo. Se non si azzera manualmen-
te il contachilometri parziale riserva carbu-
rante, esso si azzererà automaticamente e
il display tornerà alla modalità precedente
dopo il rifornimento e una percorrenza di 5
km (3 mi).
Orologio digitale
L’orologio digitale viene visualizzato quan-
do la chiave è girata su “ON”.

1. Indicatore del contachilometri parziale A
“”
1. Indicatore del contachilometri parziale B
“”
11

1. Contachilometri parziale riserva
carburante “F”
1
✼✦✥✱✵✥✵✣



FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-6
1
2
3
4
5
6
7
8
9

Per regolare l’orologio digitale
1. Premere il tasto “SELECT 1” per alme-
no due secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere uno dei tasti di
selezione per regolare le ore.
3. Premere il tasto “RESET”, e le cifre dei
minuti inizieranno a lampeggiare.
4. Premere uno dei tasti di selezione per
regolare i minuti.
5. Premere il tasto “RESET”, e la cifra dei
secondi inizierà a lampeggiare.
6. Premere uno dei tasti di selezione per
portare a zero le cifre dei secondi.
7. Premere il tasto “RESET” per almeno
due secondi, e poi rilasciarlo per avvia-
re l’orologio digitale.NOTA


Quando si regola l’orologio digitale,
premere il tasto “SELECT 1” per au-
mentare le cifre o “SELECT 2” per di-
minuire le cifre. Premendo e tenendo
premuto uno dei due tasti, le cifre au-
menteranno o diminuiranno in modo
continuativo fino al rilascio del tasto.

Se non si preme il tasto “RESET” entro
30 secondi, l’orologio digitale non vie-
ne regolato e ritorna all’orario prece-
dente.
Passaggio dalla modalità base alla mo-
dalità misurazione
Con il totalizzatore contachilometri selezio-
nato, premere il tasto “SELECT 1” e “SE-
LECT 2” contemporaneamente per almeno
due secondi per passare alla modalità mi-
surazione.
Passaggio dalla modalità misurazione
alla modalità base
NOTA

Il cronometro deve essere arrestato prima
di passare alla modalità base.
1. Controllare che il cronometro non stia
funzionando. Se il cronometro sta fun-
zionando, arrestarlo premendo con-
temporaneamente il tasto “SELECT 1”
e “SELECT 2”.
2. Premere contemporaneamente il tasto
“SELECT 1” e “SELECT 2” per almeno
due secondi per passare alla modalità
base.
Modalità misurazione (per il cronome-
tro)
Quando è selezionata la modalità misura-
zione, viene visualizzato il cronometro che
può venire avviato manualmente o automa-
ticamente.Avviamento manuale
L’avviamento manuale è l’impostazione di
default per il cronometro. L’indicatore del
cronometro “ ” e l’indicatore del contachi-
lometri parziale compensazione distanza
“ ” inizieranno a lampeggiare.
1. Premere il tasto “RESET” per avviare il
cronometro.
2. Premere insieme il tasto “SELECT 1” e
“SELECT 2” per arrestare il cronome-
tro.
3. Per riprendere il conteggio del crono-
metro, premere contemporaneamente
il tasto “SELECT 1” e “SELECT 2”.
Per azzerare il cronometro, premere il
tasto “RESET” per almeno due secon-
di.NOTA

Il cronometro continuerà a contare quando
viene arrestato il veicolo. Per arrestare e/o
✼✦✥✱✵✥✵✣ ✩
