YAMAHA WR 250R 2010 Betriebsanleitungen (in German)

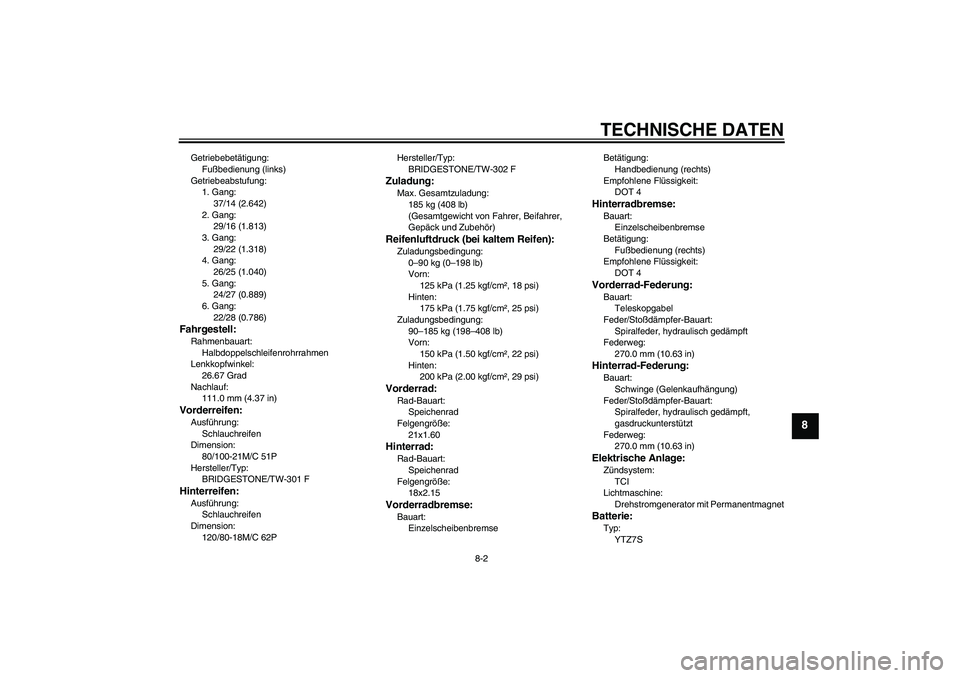

TECHNISCHE DATEN
8-2
8
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
37/14 (2.642)
2. Gang:
29/16 (1.813)
3. Gang:
29/22 (1.318)
4. Gang:
26/25 (1.040)
5. Gang:
24/27 (0.889)
6. Gang:
22/28 (0.786)Fahrgestell:Rahmenbauart:
Halbdoppelschleifenrohrrahmen
Lenkkopfwinkel:
26.67 Grad
Nachlauf:
111.0 mm (4.37 in)Vorderreifen:Ausführung:
Schlauchreifen
Dimension:
80/100-21M/C 51P
Hersteller/Typ:
BRIDGESTONE/TW-301 FHinterreifen:Ausführung:
Schlauchreifen
Dimension:
120/80-18M/C 62PHersteller/Typ:
BRIDGESTONE/TW-302 F
Zuladung:Max. Gesamtzuladung:
185 kg (408 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
125 kPa (1.25 kgf/cm², 18 psi)
Hinten:
175 kPa (1.75 kgf/cm², 25 psi)
Zuladungsbedingung:
90–185 kg (198–408 lb)
Vorn:
150 kPa (1.50 kgf/cm², 22 psi)
Hinten:
200 kPa (2.00 kgf/cm², 29 psi)Vorderrad:Rad-Bauart:
Speichenrad
Felgengröße:
21x1.60Hinterrad:Rad-Bauart:
Speichenrad
Felgengröße:
18x2.15Vorderradbremse:Bauart:
EinzelscheibenbremseBetätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
270.0 mm (10.63 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
270.0 mm (10.63 in)Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ7S
U32DG4G0.book Page 2 Monday, December 14, 2009 9:46 AM

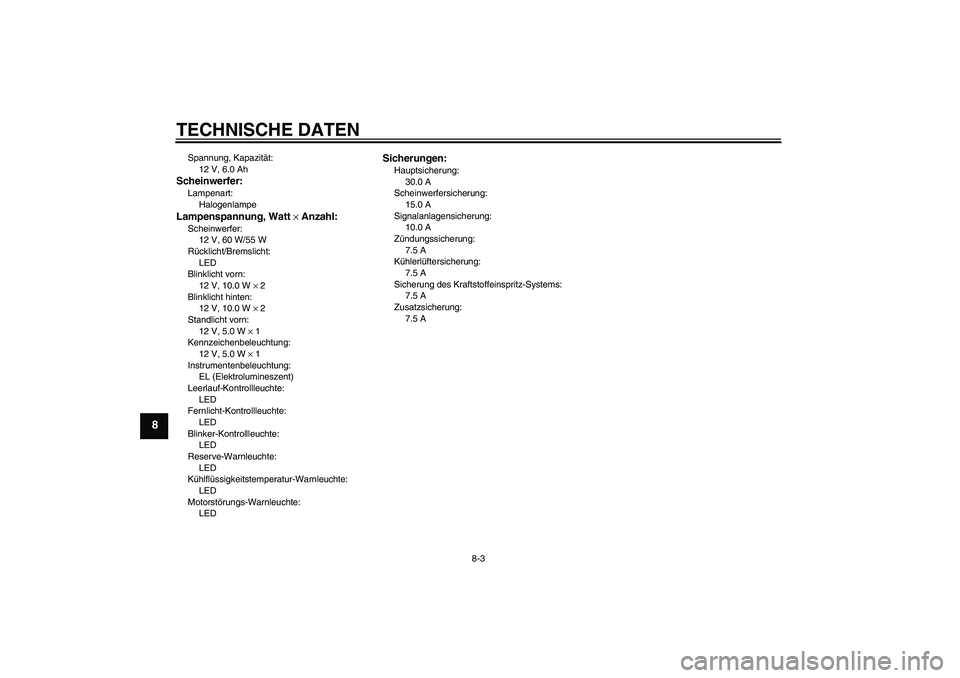

TECHNISCHE DATEN
8-3
8
Spannung, Kapazität:
12 V, 6.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55 W
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
EL (Elektrolumineszent)
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Sicherungen:Hauptsicherung:
30.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
7.5 A
Kühlerlüftersicherung:
7.5 A
Sicherung des Kraftstoffeinspritz-Systems:
7.5 A
Zusatzsicherung:
7.5 A
U32DG4G0.book Page 3 Monday, December 14, 2009 9:46 AM

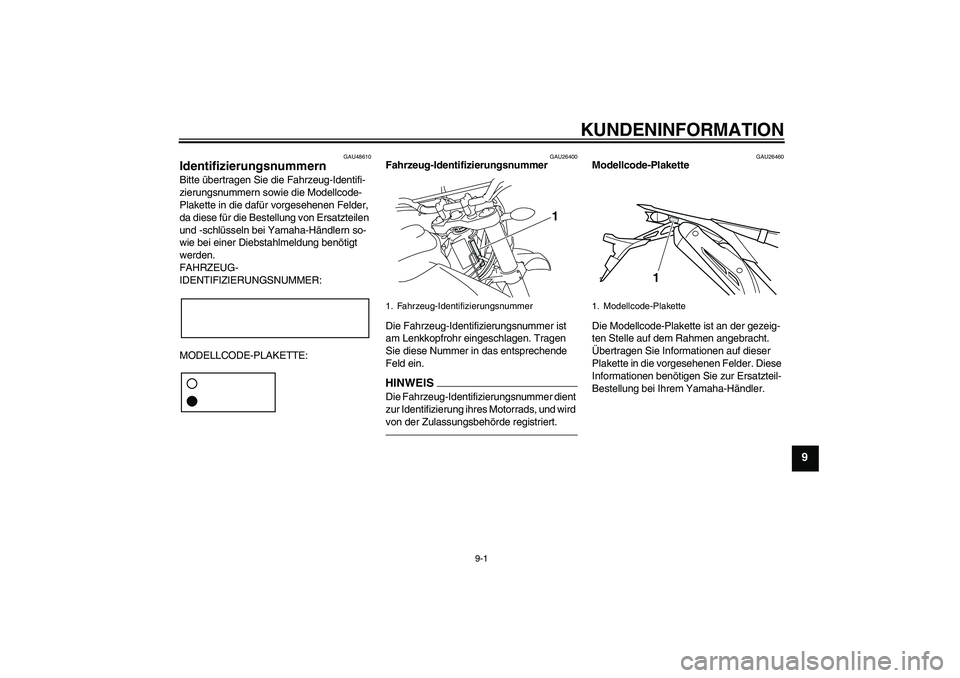

KUNDENINFORMATION
9-1
9
GAU48610
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26460
Modellcode-Plakette
Die Modellcode-Plakette ist an der gezeig-
ten Stelle auf dem Rahmen angebracht.
Übertragen Sie Informationen auf dieser
Plakette in die vorgesehenen Felder. Diese
Informationen benötigen Sie zur Ersatzteil-
Bestellung bei Ihrem Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
1
U32DG4G0.book Page 1 Monday, December 14, 2009 9:46 AM

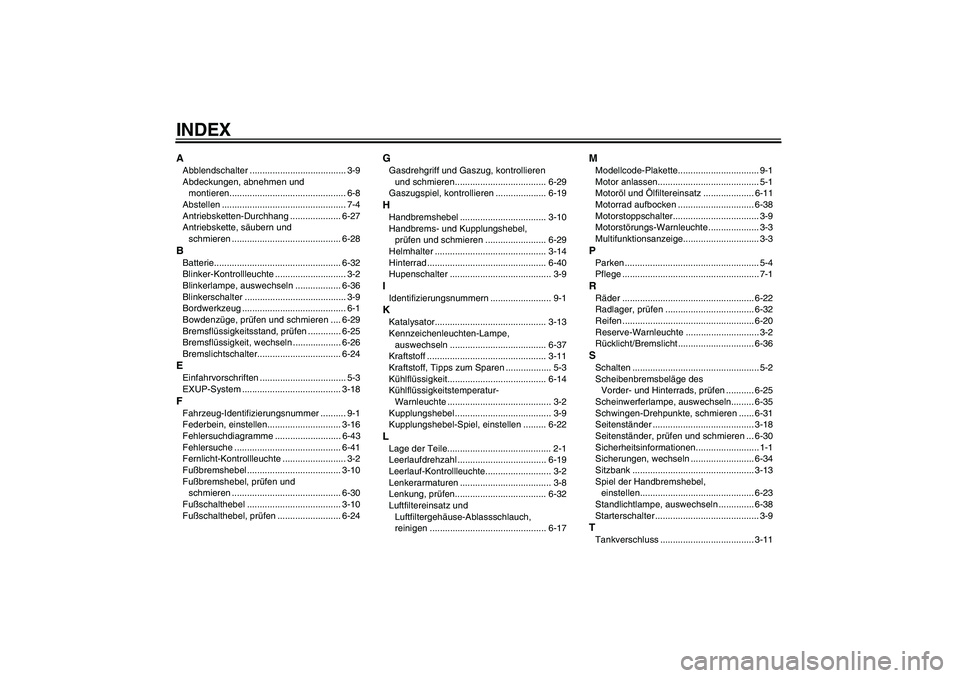

INDEXAAbblendschalter ...................................... 3-9
Abdeckungen, abnehmen und
montieren.............................................. 6-8
Abstellen ................................................. 7-4
Antriebsketten-Durchhang .................... 6-27
Antriebskette, säubern und
schmieren ........................................... 6-28BBatterie.................................................. 6-32
Blinker-Kontrollleuchte ............................ 3-2
Blinkerlampe, auswechseln .................. 6-36
Blinkerschalter ........................................ 3-9
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-29
Bremsflüssigkeitsstand, prüfen ............. 6-25
Bremsflüssigkeit, wechseln ................... 6-26
Bremslichtschalter................................. 6-24EEinfahrvorschriften .................................. 5-3
EXUP-System ....................................... 3-18FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-16
Fehlersuchdiagramme .......................... 6-43
Fehlersuche .......................................... 6-41
Fernlicht-Kontrollleuchte ......................... 3-2
Fußbremshebel ..................................... 3-10
Fußbremshebel, prüfen und
schmieren ........................................... 6-30
Fußschalthebel ..................................... 3-10
Fußschalthebel, prüfen ......................... 6-24
GGasdrehgriff und Gaszug, kontrollieren
und schmieren.................................... 6-29
Gaszugspiel, kontrollieren .................... 6-19HHandbremshebel .................................. 3-10
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-29
Helmhalter ............................................ 3-14
Hinterrad ............................................... 6-40
Hupenschalter ........................................ 3-9IIdentifizierungsnummern ........................ 9-1KKatalysator............................................ 3-13
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-37
Kraftstoff ............................................... 3-11
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-14
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-2
Kupplungshebel ...................................... 3-9
Kupplungshebel-Spiel, einstellen ......... 6-22LLage der Teile......................................... 2-1
Leerlaufdrehzahl ................................... 6-19
Leerlauf-Kontrollleuchte.......................... 3-2
Lenkerarmaturen .................................... 3-8
Lenkung, prüfen.................................... 6-32
Luftfiltereinsatz und
Luftfiltergehäuse-Ablassschlauch,
reinigen .............................................. 6-17
MModellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1
Motoröl und Ölfiltereinsatz .................... 6-11
Motorrad aufbocken .............................. 6-38
Motorstoppschalter.................................. 3-9
Motorstörungs-Warnleuchte .................... 3-3
Multifunktionsanzeige.............................. 3-3PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-22
Radlager, prüfen ................................... 6-32
Reifen .................................................... 6-20
Reserve-Warnleuchte ............................. 3-2
Rücklicht/Bremslicht .............................. 6-36SSchalten .................................................. 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ........... 6-25
Scheinwerferlampe, auswechseln......... 6-35
Schwingen-Drehpunkte, schmieren ...... 6-31
Seitenständer ........................................ 3-18
Seitenständer, prüfen und schmieren ... 6-30
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-34
Sitzbank ................................................ 3-13
Spiel der Handbremshebel,
einstellen............................................. 6-23
Standlichtlampe, auswechseln .............. 6-38
Starterschalter ......................................... 3-9TTankverschluss ..................................... 3-11
U32DG4G0.book Page 1 Monday, December 14, 2009 9:46 AM

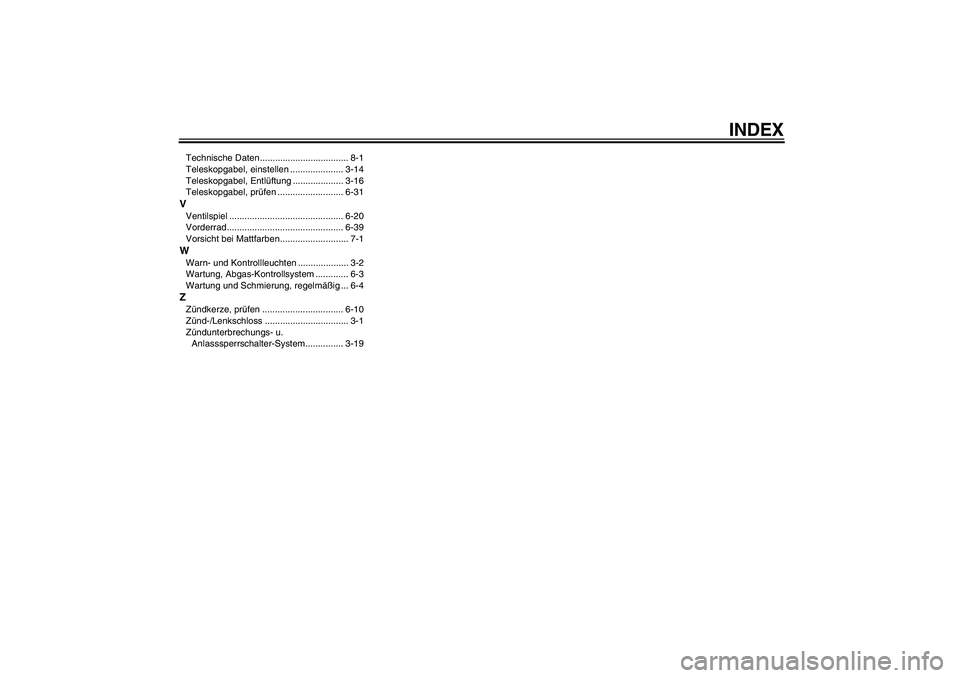

INDEX
Technische Daten................................... 8-1
Teleskopgabel, einstellen ..................... 3-14
Teleskopgabel, Entlüftung .................... 3-16
Teleskopgabel, prüfen .......................... 6-31VVentilspiel ............................................. 6-20
Vorderrad.............................................. 6-39
Vorsicht bei Mattfarben........................... 7-1WWarn- und Kontrollleuchten .................... 3-2
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerze, prüfen ................................ 6-10
Zünd-/Lenkschloss ................................. 3-1
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-19
U32DG4G0.book Page 2 Monday, December 14, 2009 9:46 AM
