YAMAHA WR 250R 2010 Betriebsanleitungen (in German)

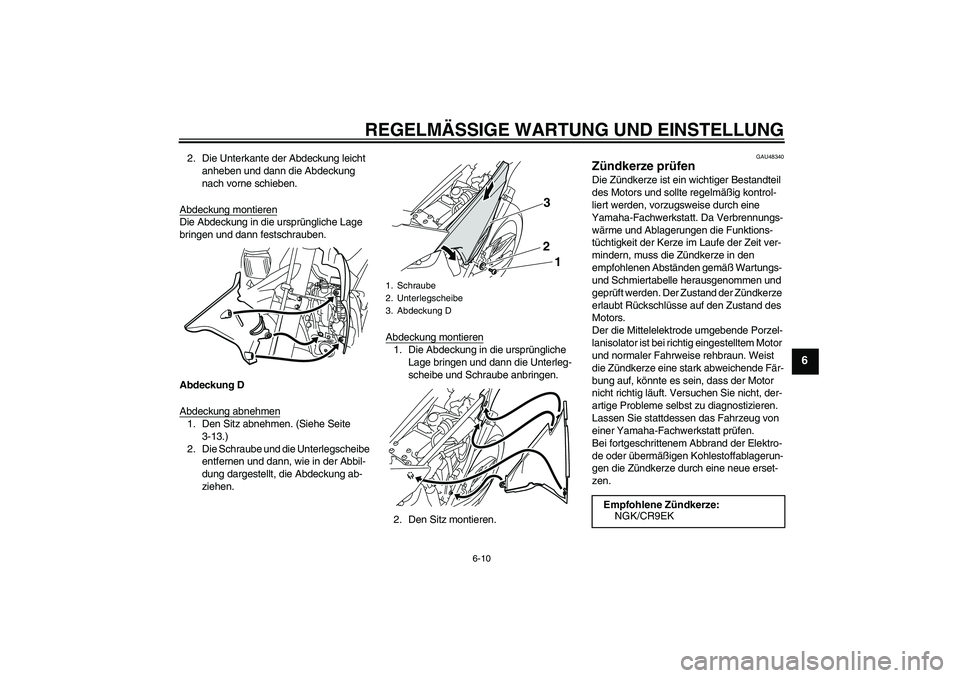

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
2. Die Unterkante der Abdeckung leicht
anheben und dann die Abdeckung
nach vorne schieben.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
Abdeckung D
Abdeckung abnehmen1. Den Sitz abnehmen. (Siehe Seite
3-13.)
2. Die Schraube und die Unterlegscheibe
entfernen und dann, wie in der Abbil-
dung dargestellt, die Abdeckung ab-
ziehen.Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann die Unterleg-
scheibe und Schraube anbringen.
2. Den Sitz montieren.
GAU48340
Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und sollte regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerze im Laufe der Zeit ver-
mindern, muss die Zündkerze in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündkerze
erlaubt Rückschlüsse auf den Zustand des
Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator ist bei richtig eingestelltem Motor
und normaler Fahrweise rehbraun. Weist
die Zündkerze eine stark abweichende Fär-
bung auf, könnte es sein, dass der Motor
nicht richtig läuft. Versuchen Sie nicht, der-
artige Probleme selbst zu diagnostizieren.
Lassen Sie stattdessen das Fahrzeug von
einer Yamaha-Fachwerkstatt prüfen.
Bei fortgeschrittenem Abbrand der Elektro-
de oder übermäßigen Kohlestoffablagerun-
gen die Zündkerze durch eine neue erset-
zen.
1. Schraube
2. Unterlegscheibe
3. Abdeckung D
3
2
1
Empfohlene Zündkerze:
NGK/CR9EK
U32DG4G0.book Page 10 Monday, December 14, 2009 9:46 AM

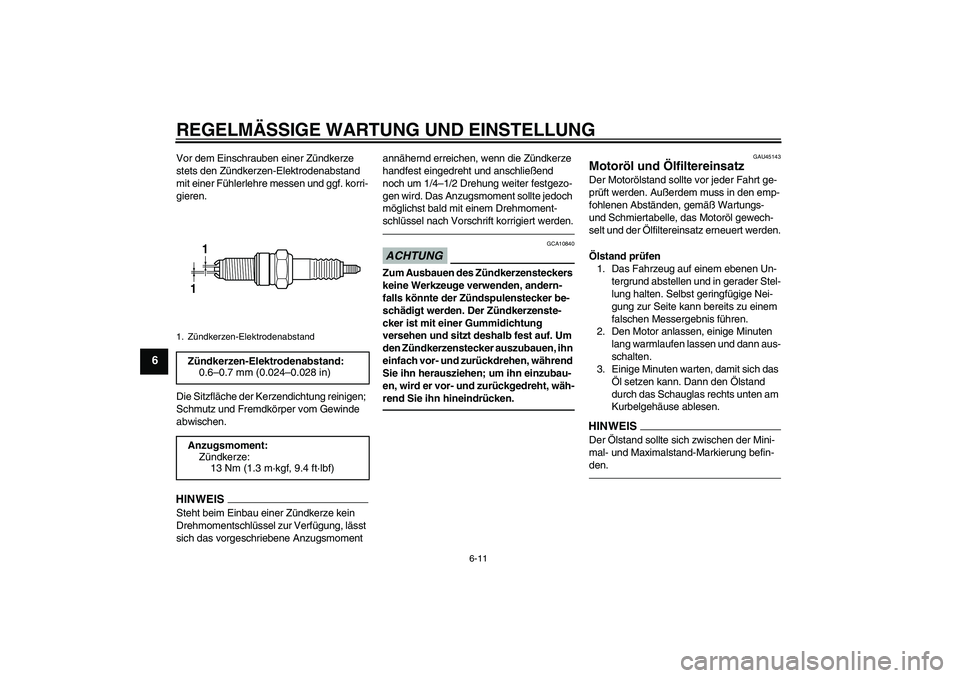

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
6
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
ACHTUNG
GCA10840
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der Zündkerzenste-
cker ist mit einer Gummidichtung
versehen und sitzt deshalb fest auf. Um
den Zündkerzenstecker auszubauen, ihn
einfach vor- und zurückdrehen, während
Sie ihn herausziehen; um ihn einzubau-
en, wird er vor- und zurückgedreht, wäh-
rend Sie ihn hineindrücken.
GAU45143
Motoröl und Ölfiltereinsatz Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. Selbst geringfügige Nei-
gung zur Seite kann bereits zu einem
falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Ölstand
durch das Schauglas rechts unten am
Kurbelgehäuse ablesen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Anzugsmoment:
Zündkerze:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)11
U32DG4G0.book Page 11 Monday, December 14, 2009 9:46 AM

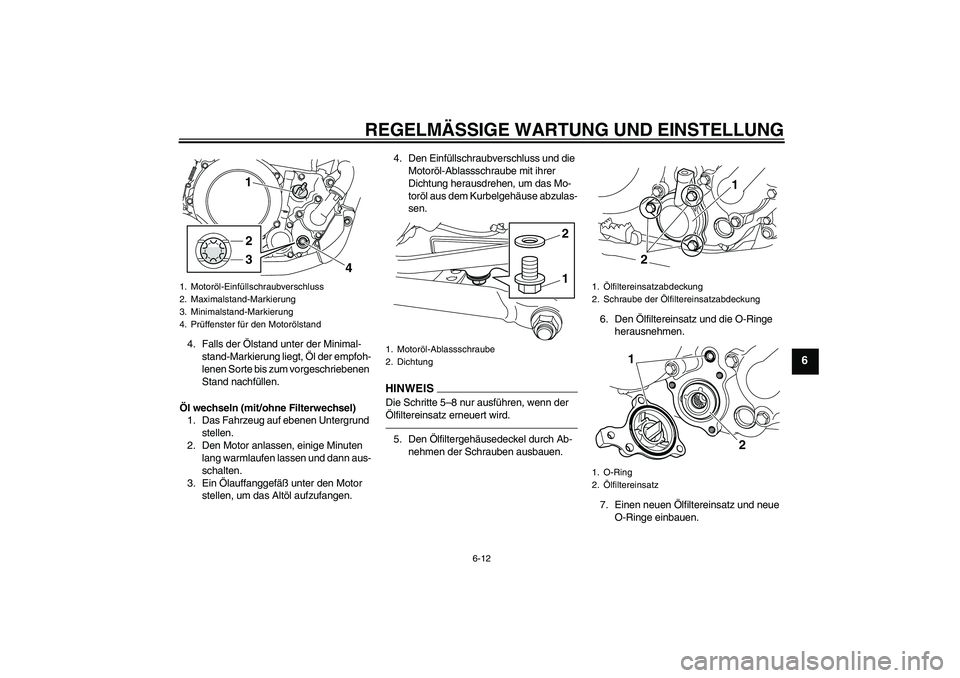

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
6
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.4. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzulas-
sen.
HINWEI
S
Die Schritte 5–8 nur ausführen, wenn der
Ölfiltereinsatz erneuert wird.5. Den Ölfiltergehäusedeckel durch Ab-
nehmen der Schrauben ausbauen.6. Den Ölfiltereinsatz und die O-Ringe
herausnehmen.
7. Einen neuen Ölfiltereinsatz und neue
O-Ringe einbauen.
1. Motoröl-Einfüllschraubverschluss
2. Maximalstand-Markierung
3. Minimalstand-Markierung
4. Prüffenster für den Motorölstand
1
2
3
4
1. Motoröl-Ablassschraube
2. Dichtung
12
1.Ölfiltereinsatzabdeckung
2. Schraube der Ölfiltereinsatzabdeckung
1. O-Ring
2.Ölfiltereinsatz
1
2
1
2
U32DG4G0.book Page 12 Monday, December 14, 2009 9:46 AM

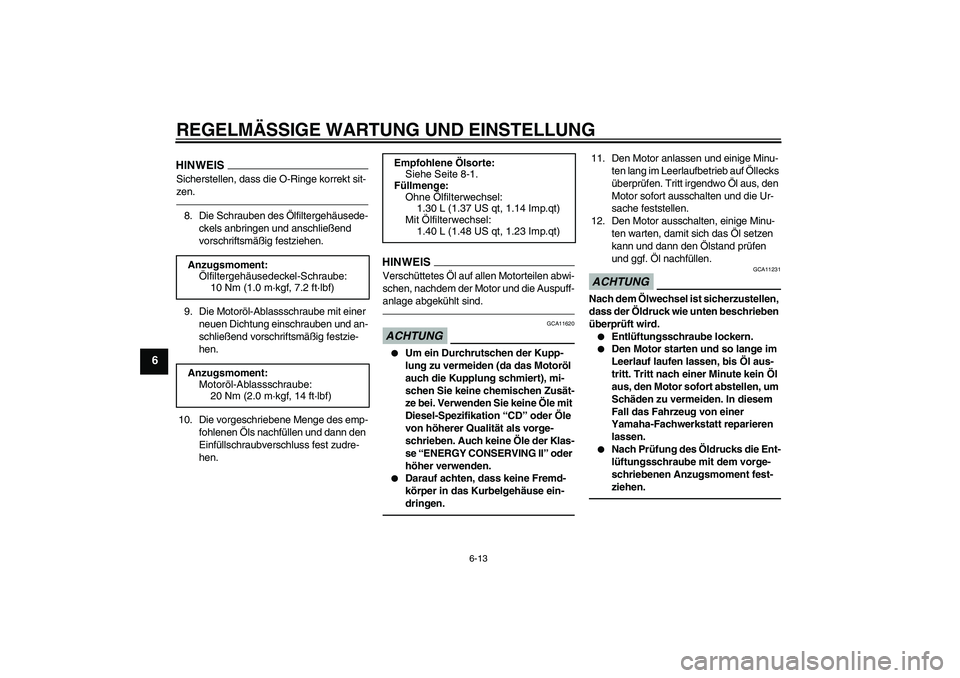

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
6
HINWEISSicherstellen, dass die O-Ringe korrekt sit-
zen.8. Die Schrauben des Ölfiltergehäusede-
ckels anbringen und anschließend
vorschriftsmäßig festziehen.
9. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
10. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
HINWEI
S
Verschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-
anlage abgekühlt sind.ACHTUNG
GCA11620


Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.


Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
11. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
12. Den Motor ausschalten, einige Minu-
ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.ACHTUNG
GCA11231
Nach dem Ölwechsel ist sicherzustellen,
dass der Öldruck wie unten beschrieben
überprüft wird.

Entlüftungsschraube lockern.


Den Motor starten und so lange im
Leerlauf laufen lassen, bis Öl aus-
tritt. Tritt nach einer Minute kein Öl
aus, den Motor sofort abstellen, um
Schäden zu vermeiden. In diesem
Fall das Fahrzeug von einer
Yamaha-Fachwerkstatt reparieren
lassen.


Nach Prüfung des Öldrucks die Ent-
lüftungsschraube mit dem vorge-
schriebenen Anzugsmoment fest-
ziehen.
Anzugsmoment:
Ölfiltergehäusedeckel-Schraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Anzugsmoment:
Motoröl-Ablassschraube:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Ölfilterwechsel:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Mit Ölfilterwechsel:
1.40 L (1.48 US qt, 1.23 Imp.qt)
U32DG4G0.book Page 13 Monday, December 14, 2009 9:46 AM

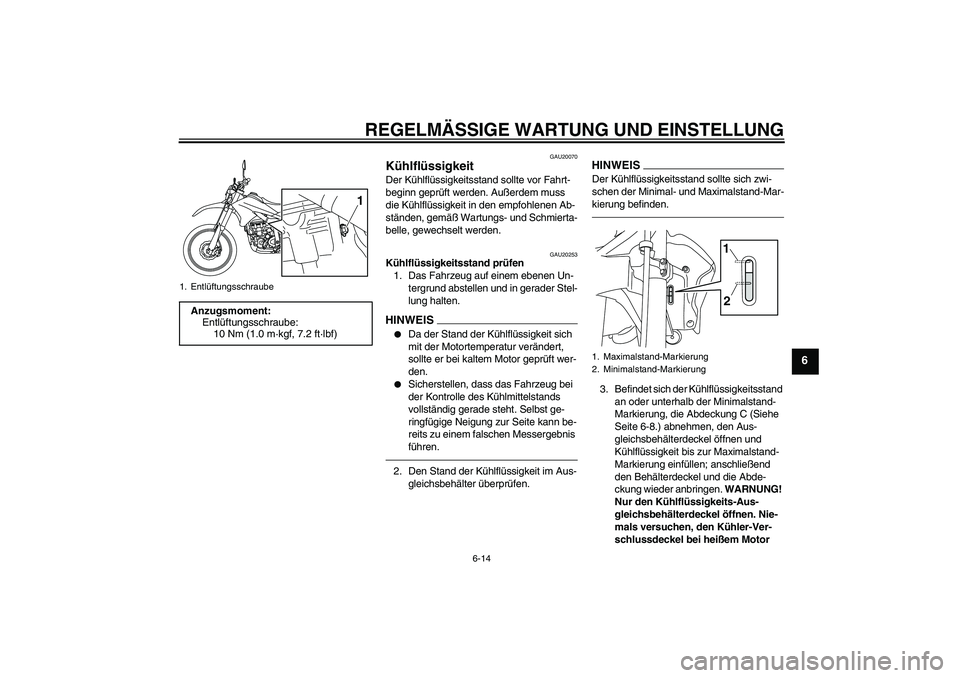

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-14
6
GAU20070
Kühlflüssigkeit Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU20253
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEI
S


Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.


Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.
2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
HINWEISDer Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-
kierung befinden.3. Befindet sich der Kühlflüssigkeitsstand
an oder unterhalb der Minimalstand-
Markierung, die Abdeckung C (Siehe
Seite 6-8.) abnehmen, den Aus-
gleichsbehälterdeckel öffnen und
Kühlflüssigkeit bis zur Maximalstand-
Markierung einfüllen; anschließend
den Behälterdeckel und die Abde-
ckung wieder anbringen. WARNUNG!
Nur den Kühlflüssigkeits-Aus-
gleichsbehälterdeckel öffnen. Nie-
mals versuchen, den Kühler-Ver-
schlussdeckel bei heißem Motor
1. EntlüftungsschraubeAnzugsmoment:
Entlüftungsschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
1. Maximalstand-Markierung
2. Minimalstand-Markierung
1
2
U32DG4G0.book Page 14 Monday, December 14, 2009 9:46 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

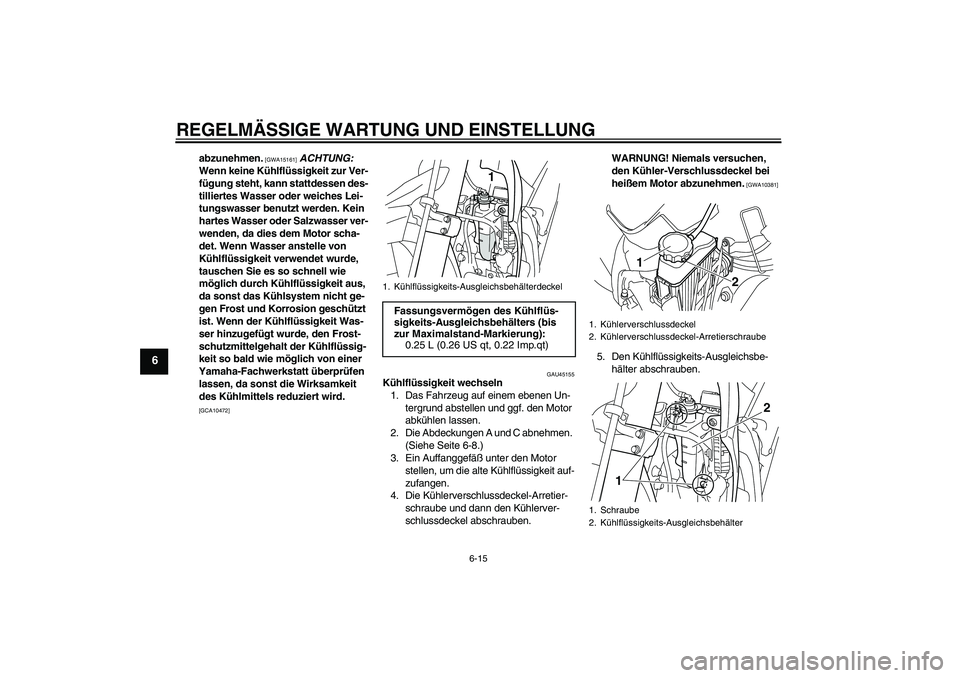

6-15
6
abzunehmen.
[GWA15161]
ACHTUNG:
Wenn keine Kühlflüssigkeit zur Ver-
fügung steht, kann stattdessen des-
tilliertes Wasser oder weiches Lei-
tungswasser benutzt werden. Kein
hartes Wasser oder Salzwasser ver-
wenden, da dies dem Motor scha-
det. Wenn Wasser anstelle von
Kühlflüssigkeit verwendet wurde,
tauschen Sie es so schnell wie
möglich durch Kühlflüssigkeit aus,
da sonst das Kühlsystem nicht ge-
gen Frost und Korrosion geschützt
ist. Wenn der Kühlflüssigkeit Was-
ser hinzugefügt wurde, den Frost-
schutzmittelgehalt der Kühlflüssig-
keit so bald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da sonst die Wirksamkeit
des Kühlmittels reduziert wird.

[GCA10472]GAU45155
Kühlflüssigkeit wechseln
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und ggf. den Motor
abkühlen lassen.
2. Die Abdeckungen A und C abnehmen.
(Siehe Seite 6-8.)
3. Ein Auffanggefäß unter den Motor
stellen, um die alte Kühlflüssigkeit auf-
zufangen.
4. Die Kühlerverschlussdeckel-Arretier-
schraube und dann den Kühlerver-
schlussdeckel abschrauben. WARNUNG! Niemals versuchen,
den Kühler-Verschlussdeckel bei
heißem Motor abzunehmen.
[GWA10381]
5. Den Kühlflüssigkeits-Ausgleichsbe-
hälter abschrauben.
1. Kühlflüssigkeits-AusgleichsbehälterdeckelFassungsvermögen des Kühlflüs-
sigkeits-Ausgleichsbehälters (bis
zur Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1
1. Kühlerverschlussdeckel
2. Kühlerverschlussdeckel-Arretierschraube
1. Schraube
2. Kühlflüssigkeits-Ausgleichsbehälter
2 1
12
U32DG4G0.book Page 15 Monday, December 14, 2009 9:46 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

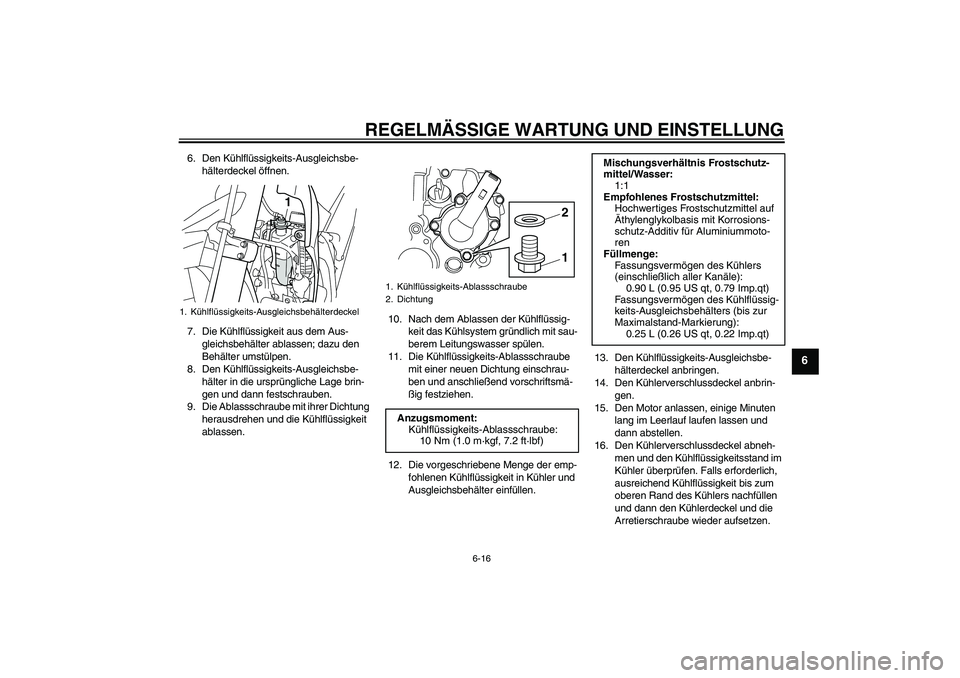

6-16
6
6. Den Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel öffnen.
7. Die Kühlflüssigkeit aus dem Aus-
gleichsbehälter ablassen; dazu den
Behälter umstülpen.
8. Den Kühlflüssigkeits-Ausgleichsbe-
hälter in die ursprüngliche Lage brin-
gen und dann festschrauben.
9. Die Ablassschraube mit ihrer Dichtung
herausdrehen und die Kühlflüssigkeit
ablassen.10. Nach dem Ablassen der Kühlflüssig-
keit das Kühlsystem gründlich mit sau-
berem Leitungswasser spülen.
11. Die Kühlflüssigkeits-Ablassschraube
mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
12. Die vorgeschriebene Menge der emp-
fohlenen Kühlflüssigkeit in Kühler und
Ausgleichsbehälter einfüllen.13. Den Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel anbringen.
14. Den Kühlerverschlussdeckel anbrin-
gen.
15. Den Motor anlassen, einige Minuten
lang im Leerlauf laufen lassen und
dann abstellen.
16. Den Kühlerverschlussdeckel abneh-
men und den Kühlflüssigkeitsstand im
Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zum
oberen Rand des Kühlers nachfüllen
und dann den Kühlerdeckel und die
Arretierschraube wieder aufsetzen.1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
1
1. Kühlflüssigkeits-Ablassschraube
2. Dichtung
Anzugsmoment:
Kühlflüssigkeits-Ablassschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
12
Mischungsverhältnis Frostschutz-
mittel/Wasser:
1:1
Empfohlenes Frostschutzmittel:
Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummoto-
ren
Füllmenge:
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
0.90 L (0.95 US qt, 0.79 Imp.qt)
Fassungsvermögen des Kühlflüssig-
keits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U32DG4G0.book Page 16 Monday, December 14, 2009 9:46 AM

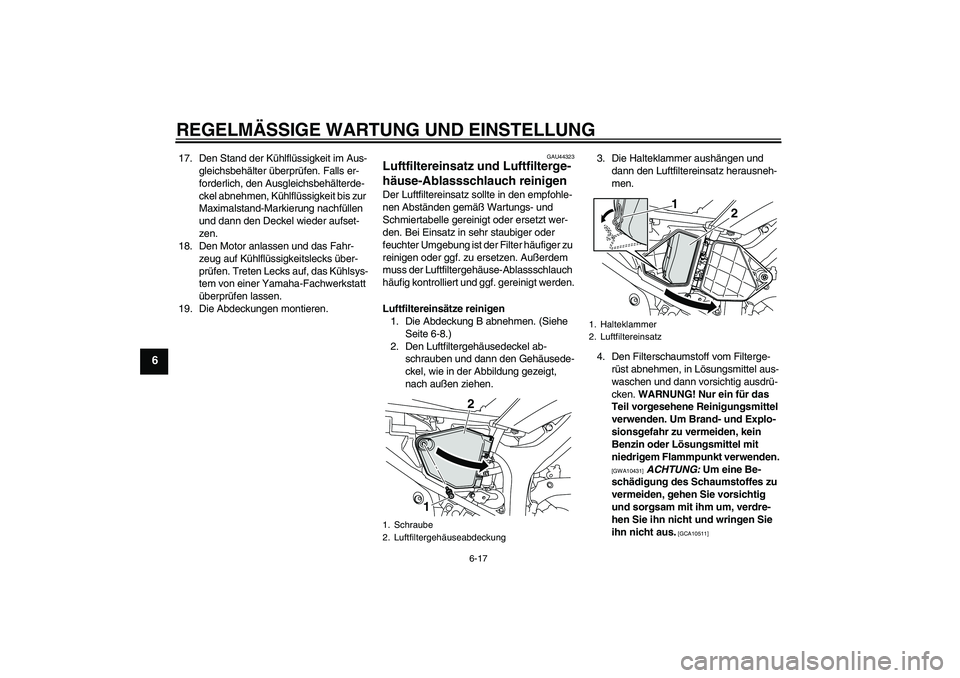

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
6
17. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen. Falls er-
forderlich, den Ausgleichsbehälterde-
ckel abnehmen, Kühlflüssigkeit bis zur
Maximalstand-Markierung nachfüllen
und dann den Deckel wieder aufset-
zen.
18. Den Motor anlassen und das Fahr-
zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das Kühlsys-
tem von einer Yamaha-Fachwerkstatt
überprüfen lassen.
19. Die Abdeckungen montieren.
GAU44323
Luftfiltereinsatz und Luftfilterge-
häuse-Ablassschlauch reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt oder ersetzt wer-
den. Bei Einsatz in sehr staubiger oder
feuchter Umgebung ist der Filter häufiger zu
reinigen oder ggf. zu ersetzen. Außerdem
muss der Luftfiltergehäuse-Ablassschlauch
häufig kontrolliert und ggf. gereinigt werden.
Luftfiltereinsätze reinigen
1. Die Abdeckung B abnehmen. (Siehe
Seite 6-8.)
2. Den Luftfiltergehäusedeckel ab-
schrauben und dann den Gehäusede-
ckel, wie in der Abbildung gezeigt,
nach außen ziehen.3. Die Halteklammer aushängen und
dann den Luftfiltereinsatz herausneh-
men.
4. Den Filterschaumstoff vom Filterge-
rüst abnehmen, in Lösungsmittel aus-
waschen und dann vorsichtig ausdrü-
cken. WARNUNG! Nur ein für das
Teil vorgesehene Reinigungsmittel
verwenden. Um Brand- und Explo-
sionsgefahr zu vermeiden, kein
Benzin oder Lösungsmittel mit
niedrigem Flammpunkt verwenden.

[GWA10431]
ACHTUNG: Um eine Be-
schädigung des Schaumstoffes zu
vermeiden, gehen Sie vorsichtig
und sorgsam mit ihm um, verdre-
hen Sie ihn nicht und wringen Sie
ihn nicht aus.
[GCA10511]
1. Schraube
2. Luftfiltergehäuseabdeckung
2
1
1. Halteklammer
2. Luftfiltereinsatz
1
2
U32DG4G0.book Page 17 Monday, December 14, 2009 9:46 AM

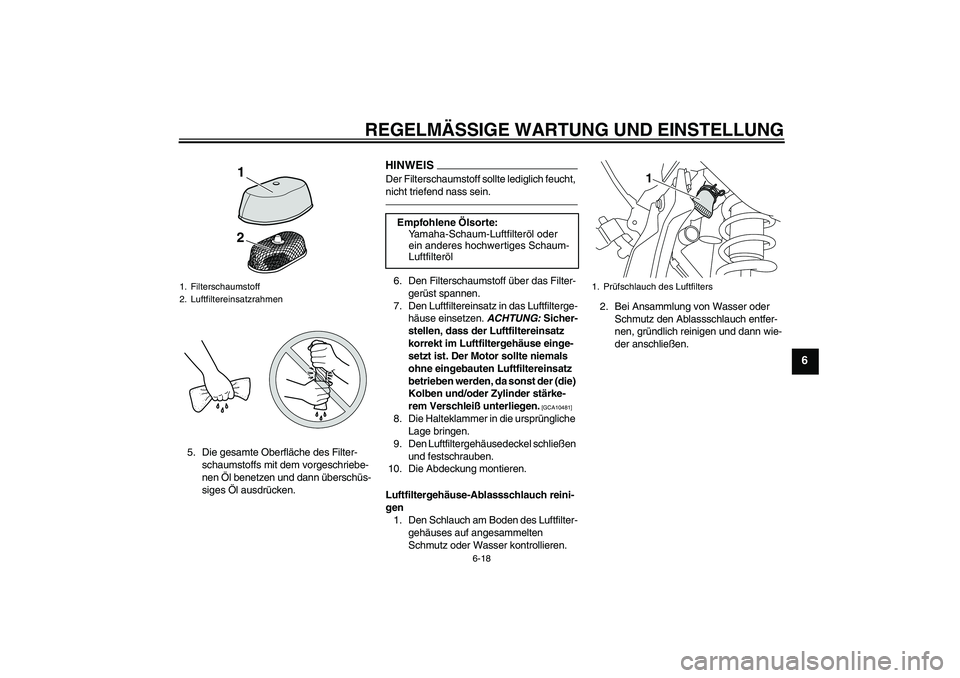

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-18
6
5. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.
HINWEISDer Filterschaumstoff sollte lediglich feucht,
nicht triefend nass sein.6. Den Filterschaumstoff über das Filter-
gerüst spannen.
7. Den Luftfiltereinsatz in das Luftfilterge-
häuse einsetzen. ACHTUNG: Sicher-
stellen, dass der Luftfiltereinsatz
korrekt im Luftfiltergehäuse einge-
setzt ist. Der Motor sollte niemals
ohne eingebauten Luftfiltereinsatz
betrieben werden, da sonst der (die)
Kolben und/oder Zylinder stärke-
rem Verschleiß unterliegen.
[GCA10481]
8. Die Halteklammer in die ursprüngliche
Lage bringen.
9. Den Luftfiltergehäusedeckel schließen
und festschrauben.
10. Die Abdeckung montieren.
Luftfiltergehäuse-Ablassschlauch reini-
gen
1. Den Schlauch am Boden des Luftfilter-
gehäuses auf angesammelten
Schmutz oder Wasser kontrollieren.2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch entfer-
nen, gründlich reinigen und dann wie-
der anschließen.
1. Filterschaumstoff
2. Luftfiltereinsatzrahmen
1
2
Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder
ein anderes hochwertiges Schaum-
Luftfilteröl
1. Prüfschlauch des Luftfilters
1
U32DG4G0.book Page 18 Monday, December 14, 2009 9:46 AM

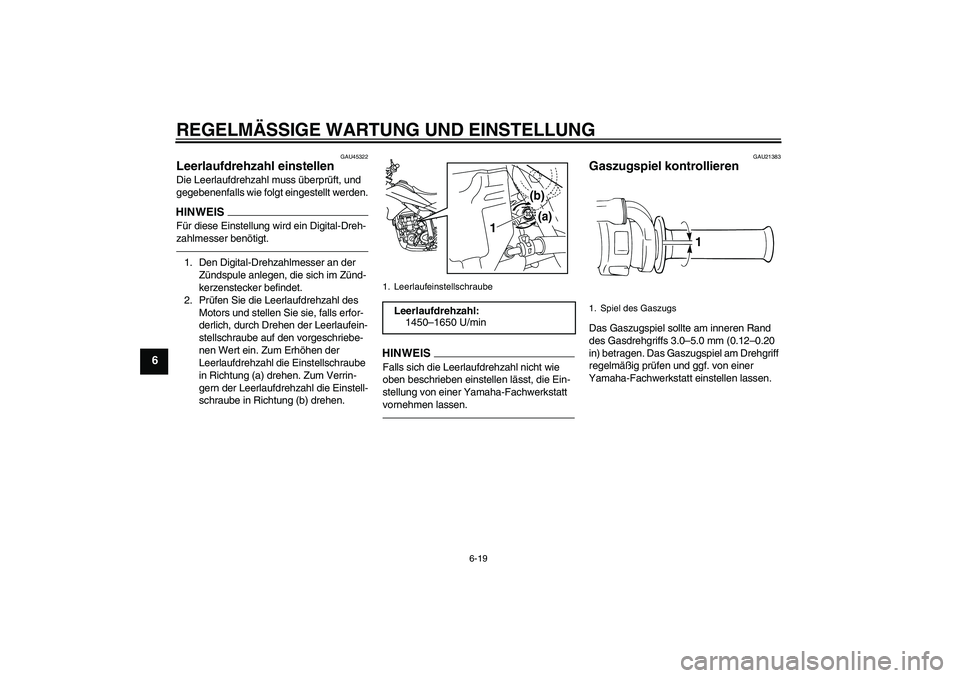

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
6
GAU45322
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muss überprüft, und
gegebenenfalls wie folgt eingestellt werden.HINWEISFür diese Einstellung wird ein Digital-Dreh-
zahlmesser benötigt.1. Den Digital-Drehzahlmesser an der
Zündspule anlegen, die sich im Zünd-
kerzenstecker befindet.
2. Prüfen Sie die Leerlaufdrehzahl des
Motors und stellen Sie sie, falls erfor-
derlich, durch Drehen der Leerlaufein-
stellschraube auf den vorgeschriebe-
nen Wert ein. Zum Erhöhen der
Leerlaufdrehzahl die Einstellschraube
in Richtung (a) drehen. Zum Verrin-
gern der Leerlaufdrehzahl die Einstell-
schraube in Richtung (b) drehen.
HINWEISFalls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, die Ein-
stellung von einer Yamaha-Fachwerkstatt
vornehmen lassen.
GAU21383
Gaszugspiel kontrollieren Das Gaszugspiel sollte am inneren Rand
des Gasdrehgriffs 3.0–5.0 mm (0.12–0.20
in) betragen. Das Gaszugspiel am Drehgriff
regelmäßig prüfen und ggf. von einer
Yamaha-Fachwerkstatt einstellen lassen.
1. LeerlaufeinstellschraubeLeerlaufdrehzahl:
1450–1650 U/min
1
(b)
(a)
1. Spiel des Gaszugs
1
U32DG4G0.book Page 19 Monday, December 14, 2009 9:46 AM
