YAMAHA WR 250R 2010 Instructieboekje (in Dutch)

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-4
5
DAU17213
Parkeren Zet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10311


De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen en brandwonden kun-
nen oplopen.


Parkeer nooit op een helling of een
zachte ondergrond, hierdoor kan de
machine kantelen met mogelijk
brandstoflekkage en brand tot ge-
volg.


Parkeer niet nabij gras of andere
brandbare materialen die vlam zou-
den kunnen vatten.
U32DD4D0.book Page 4 Monday, December 14, 2009 1:43 PM

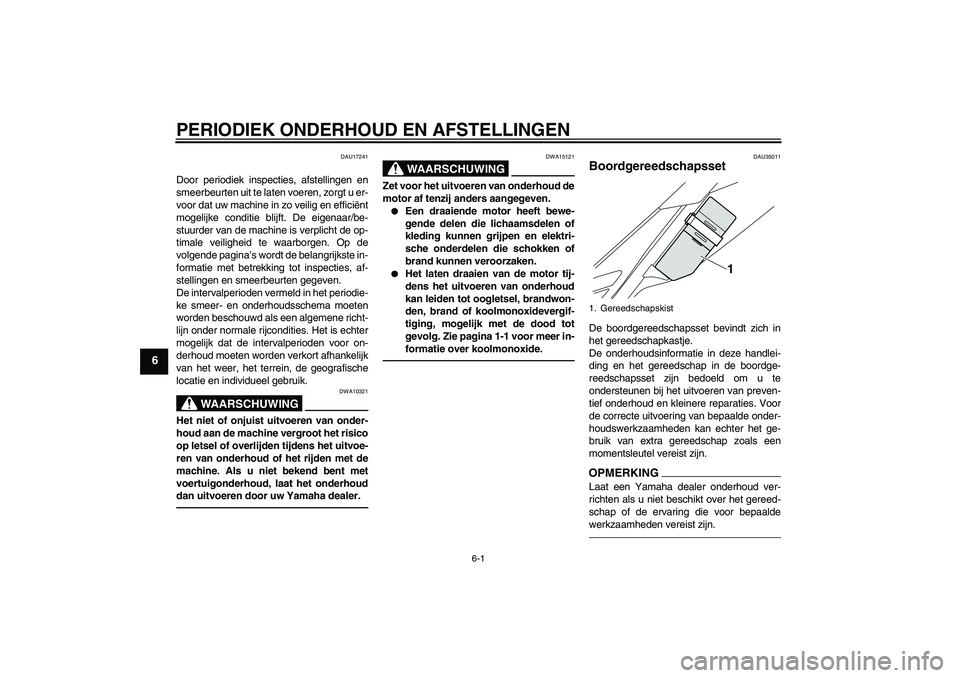

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-1
6
DAU17241
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u er-
voor dat uw machine in zo veilig en efficiënt
mogelijke conditie blijft. De eigenaar/be-
stuurder van de machine is verplicht de op-
timale veiligheid te waarborgen. Op de
volgende pagina’s wordt de belangrijkste in-
formatie met betrekking tot inspecties, af-
stellingen en smeerbeurten gegeven.
De intervalperioden vermeld in het periodie-
ke smeer- en onderhoudsschema moeten
worden beschouwd als een algemene richt-
lijn onder normale rijcondities. Het is echter
mogelijk dat de intervalperioden voor on-
derhoud moeten worden verkort afhankelijk
van het weer, het terrein, de geografische
locatie en individueel gebruik.
WAARSCHUWING
DWA10321
Het niet of onjuist uitvoeren van onder-
houd aan de machine vergroot het risico
op letsel of overlijden tijdens het uitvoe-
ren van onderhoud of het rijden met de
machine. Als u niet bekend bent met
voertuigonderhoud, laat het onderhoud
dan uitvoeren door uw Yamaha dealer.
WAARSCHUWING
DWA15121
Zet voor het uitvoeren van onderhoud de
motor af tenzij anders aangegeven.

Een draaiende motor heeft bewe-
gende delen die lichaamsdelen of
kleding kunnen grijpen en elektri-
sche onderdelen die schokken of
brand kunnen veroorzaken.


Het laten draaien van de motor tij-
dens het uitvoeren van onderhoud
kan leiden tot oogletsel, brandwon-
den, brand of koolmonoxidevergif-
tiging, mogelijk met de dood tot
gevolg. Zie pagina 1-1 voor meer in-
formatie over koolmonoxide.
DAU35011
Boordgereedschapsset De boordgereedschapsset bevindt zich in
het gereedschapkastje.
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Voor
de correcte uitvoering van bepaalde onder-
houdswerkzaamheden kan echter het ge-
bruik van extra gereedschap zoals een
momentsleutel vereist zijn.OPMERKINGLaat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn.1. Gereedschapskist
1
U32DD4D0.book Page 1 Monday, December 14, 2009 1:43 PM

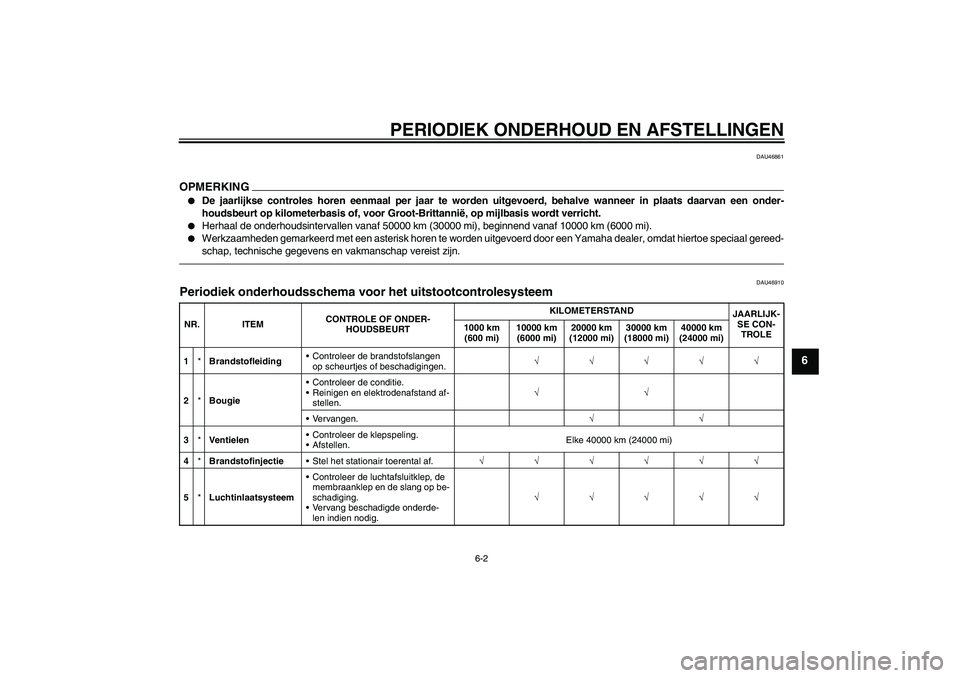

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-2
6
DAU46861
OPMERKING

De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis of, voor Groot-Brittannië, op mijlbasis wordt verricht.


Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).


Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal gereed-
schap, technische gegevens en vakmanschap vereist zijn.
DAU46910
Periodiek onderhoudsschema voor het uitstootcontrolesysteem NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*BrandstofleidingControleer de brandstofslangen
op scheurtjes of beschadigingen.√√√√√
2*BougieControleer de conditie.
Reinigen en elektrodenafstand af-
stellen.√√
Vervangen.√√
3*Ve n ti e le nControleer de klepspeling.
Afstellen.Elke 40000 km (24000 mi)
4*BrandstofinjectieStel het stationair toerental af.√√√√√√
5*LuchtinlaatsysteemControleer de luchtafsluitklep, de
membraanklep en de slang op be-
schadiging.
Vervang beschadigde onderde-
len indien nodig.√√√√√
U32DD4D0.book Page 2 Monday, December 14, 2009 1:43 PM

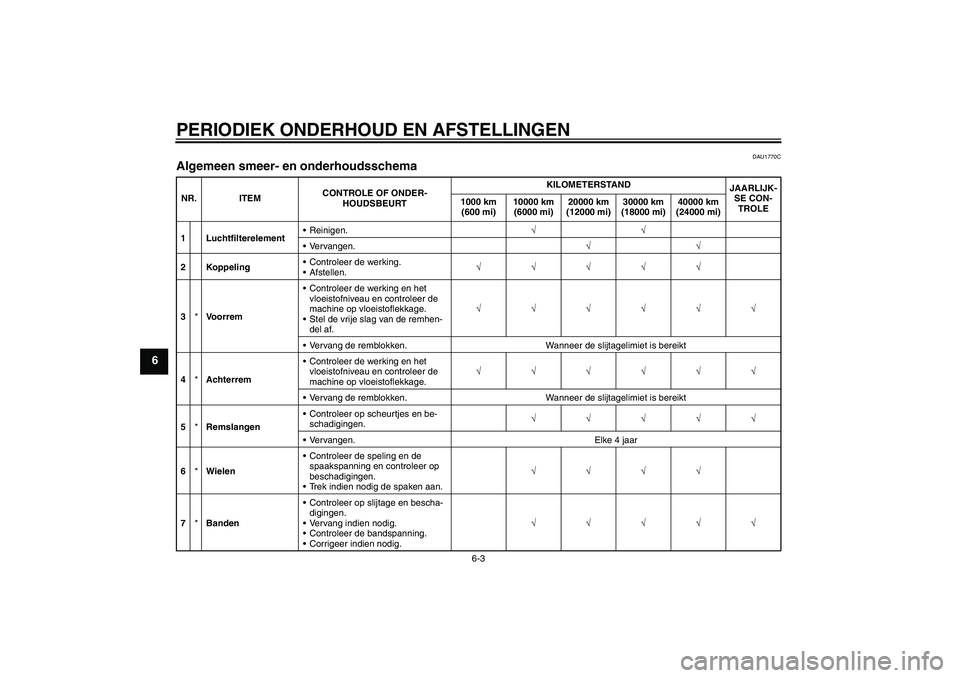

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-3
6
DAU1770C
Algemeen smeer- en onderhoudsschema NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1 LuchtfilterelementReinigen.√√
Vervangen.√√
2 KoppelingControleer de werking.
Afstellen.√√√√√
3*VoorremControleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.
Stel de vrije slag van de remhen-
del af.√√√√√√
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
4*AchterremControleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.√√√√√√
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
5*RemslangenControleer op scheurtjes en be-
schadigingen.√√√√√
Vervangen. Elke 4 jaar
6*WielenControleer de speling en de
spaakspanning en controleer op
beschadigingen.
Trek indien nodig de spaken aan.√√√√
7*BandenControleer op slijtage en bescha-
digingen.
Vervang indien nodig.
Controleer de bandspanning.
Corrigeer indien nodig.√√√√√
U32DD4D0.book Page 3 Monday, December 14, 2009 1:43 PM

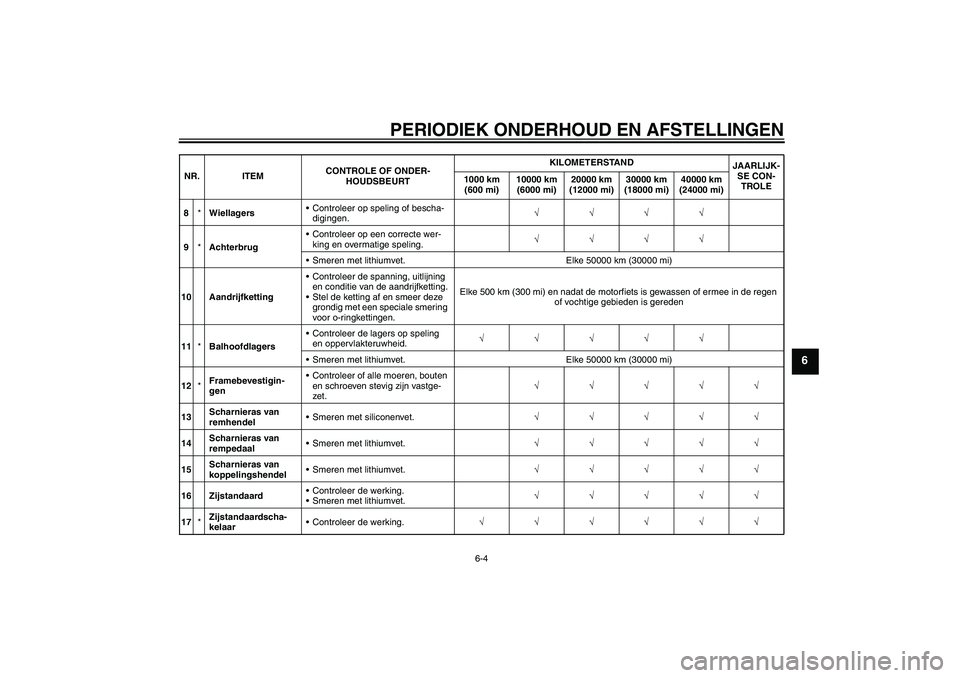

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-4
6
8*WiellagersControleer op speling of bescha-
digingen.√√√√
9*AchterbrugControleer op een correcte wer-
king en overmatige speling.√√√√
Smeren met lithiumvet. Elke 50000 km (30000 mi)
10 AandrijfkettingControleer de spanning, uitlijning
en conditie van de aandrijfketting.
Stel de ketting af en smeer deze
grondig met een speciale smering
voor o-ringkettingen.Elke 500 km (300 mi) en nadat de motorfiets is gewassen of ermee in de regen
of vochtige gebieden is gereden
11*BalhoofdlagersControleer de lagers op speling
en oppervlakteruwheid.√√√√√
Smeren met lithiumvet. Elke 50000 km (30000 mi)
12*Framebevestigin-
genControleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet.√√√√√
13Scharnieras van
remhendelSmeren met siliconenvet.√√√√√
14Scharnieras van
rempedaalSmeren met lithiumvet.√√√√√
15Scharnieras van
koppelingshendelSmeren met lithiumvet.√√√√√
16 ZijstandaardControleer de werking.
Smeren met lithiumvet.√√√√√
17*Zijstandaardscha-
kelaarControleer de werking.√√√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U32DD4D0.book Page 4 Monday, December 14, 2009 1:43 PM

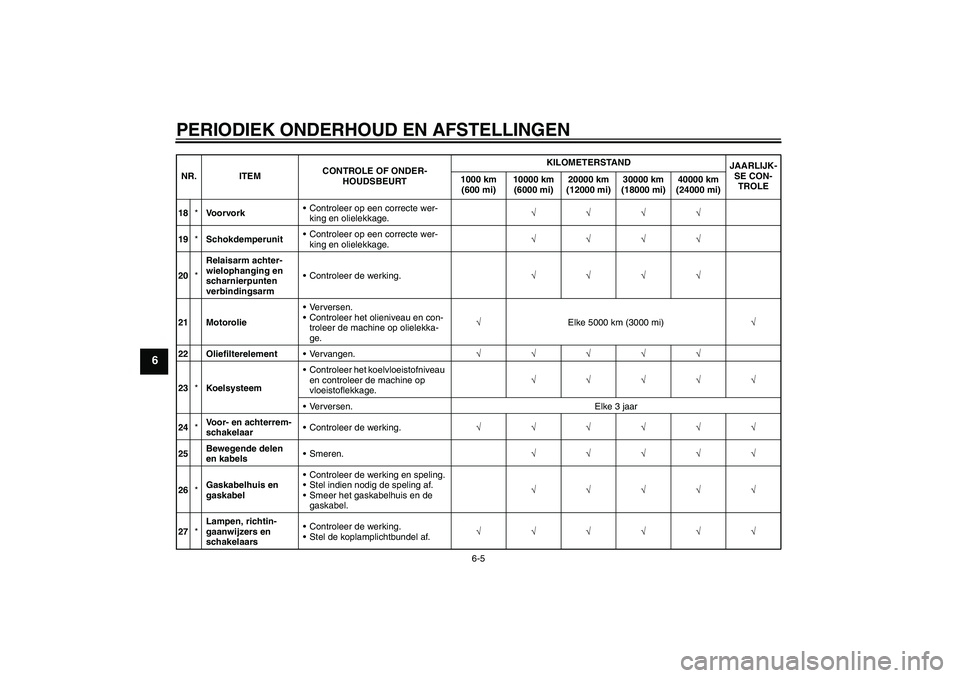

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-5
6
18*VoorvorkControleer op een correcte wer-
king en olielekkage.√√√√
19*SchokdemperunitControleer op een correcte wer-
king en olielekkage.√√√√
20*Relaisarm achter-
wielophanging en
scharnierpunten
verbindingsarmControleer de werking.√√√√
21 MotorolieVerversen.
Controleer het olieniveau en con-
troleer de machine op olielekka-
ge.√Elke 5000 km (3000 mi)√
22 OliefilterelementVervangen.√√√√√
23*KoelsysteemControleer het koelvloeistofniveau
en controleer de machine op
vloeistoflekkage.√√√√√
Verversen. Elke 3 jaar
24*Voor- en achterrem-
schakelaarControleer de werking.√√√√√√
25Bewegende delen
en kabelsSmeren.√√√√√
26*Gaskabelhuis en
gaskabelControleer de werking en speling.
Stel indien nodig de speling af.
Smeer het gaskabelhuis en de
gaskabel.√√√√√
27*Lampen, richtin-
gaanwijzers en
schakelaarsControleer de werking.
Stel de koplamplichtbundel af.√√√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U32DD4D0.book Page 5 Monday, December 14, 2009 1:43 PM

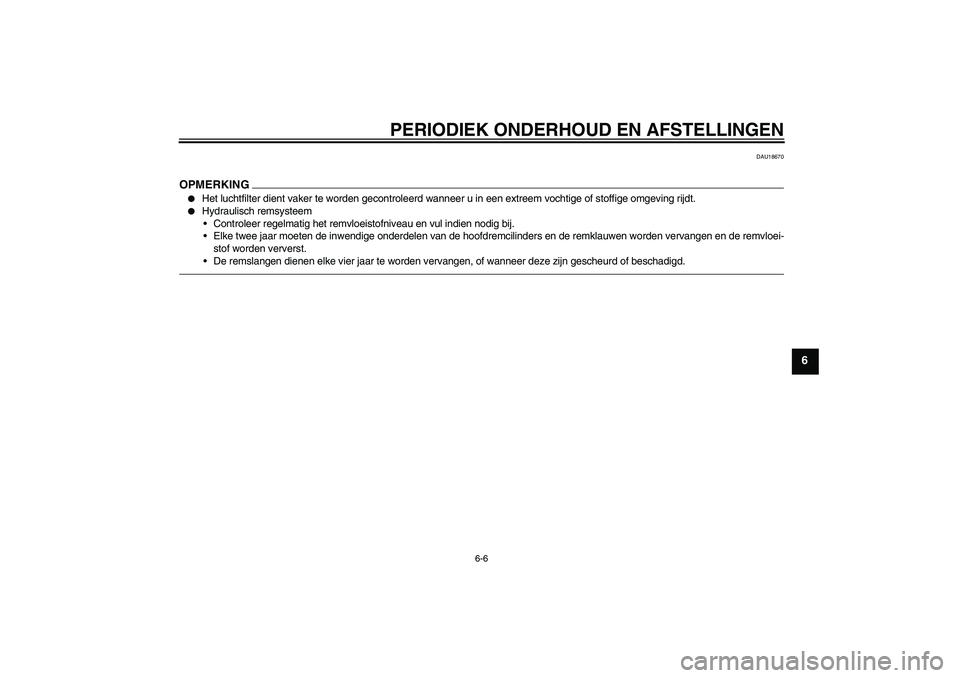

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-6
6
DAU18670
OPMERKING

Het luchtfilter dient vaker te worden gecontroleerd wanneer u in een extreem vochtige of stoffige omgeving rijdt.


Hydraulisch remsysteem
Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst.
De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.
U32DD4D0.book Page 6 Monday, December 14, 2009 1:43 PM

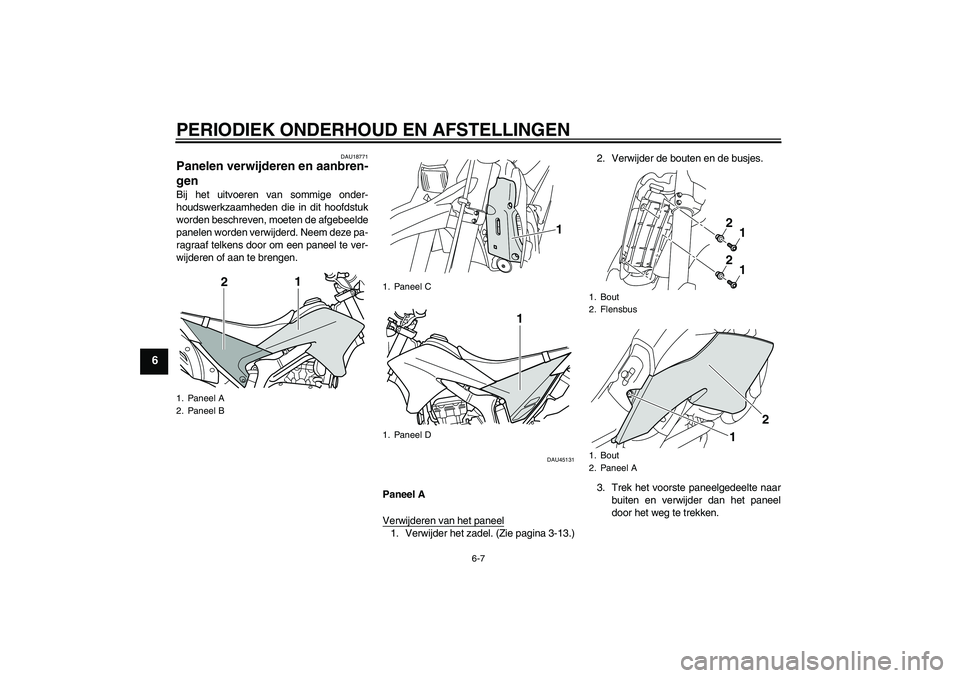

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-7
6
DAU18771
Panelen verwijderen en aanbren-
gen Bij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moeten de afgebeelde
panelen worden verwijderd. Neem deze pa-
ragraaf telkens door om een paneel te ver-
wijderen of aan te brengen.
DAU45131
Paneel A
Verwijderen van het paneel1. Verwijder het zadel. (Zie pagina 3-13.)2. Verwijder de bouten en de busjes.
3. Trek het voorste paneelgedeelte naar
buiten en verwijder dan het paneel
door het weg te trekken.
1. Paneel A
2. Paneel B
1
2
1. Paneel C
1. Paneel D
1
1
1. Bout
2. Flensbus
1. Bout
2. Paneel A
2
1
2
11
2
U32DD4D0.book Page 7 Monday, December 14, 2009 1:43 PM

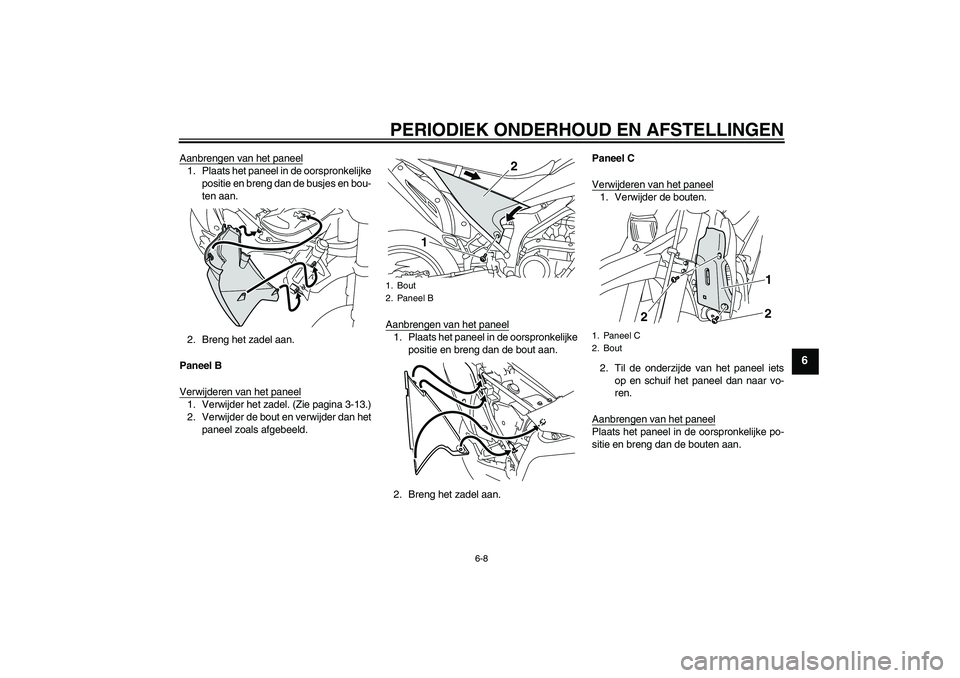

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-8
6
Aanbrengen van het paneel1. Plaats het paneel in de oorspronkelijke
positie en breng dan de busjes en bou-
ten aan.
2. Breng het zadel aan.
Paneel B
Verwijderen van het paneel1. Verwijder het zadel. (Zie pagina 3-13.)
2. Verwijder de bout en verwijder dan het
paneel zoals afgebeeld.Aanbrengen van het paneel
1. Plaats het paneel in de oorspronkelijke
positie en breng dan de bout aan.
2. Breng het zadel aan.Paneel C
Verwijderen van het paneel
1. Verwijder de bouten.
2. Til de onderzijde van het paneel iets
op en schuif het paneel dan naar vo-
ren.
Aanbrengen van het paneelPlaats het paneel in de oorspronkelijke po-
sitie en breng dan de bouten aan.
1. Bout
2. Paneel B
12
1. Paneel C
2. Bout
12
2
U32DD4D0.book Page 8 Monday, December 14, 2009 1:43 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-9
6

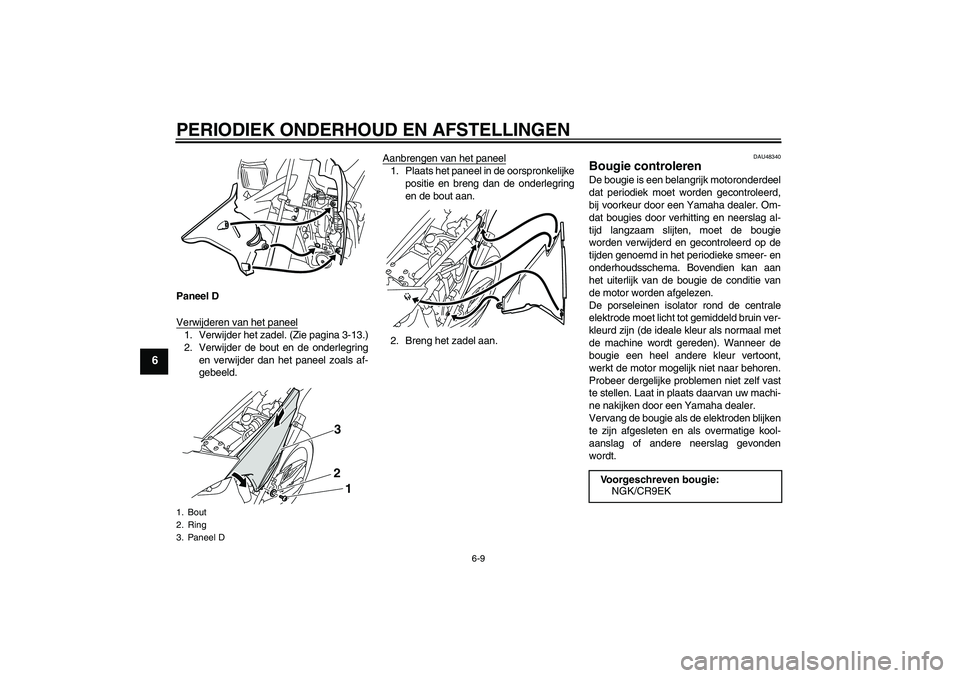

Paneel D
Verwijderen van het paneel1. Verwijder het zadel. (Zie pagina 3-13.)
2. Verwijder de bout en de onderlegring
en verwijder dan het paneel zoals af-
gebeeld.Aanbrengen van het paneel
1. Plaats het paneel in de oorspronkelijke
positie en breng dan de onderlegring
en de bout aan.
2. Breng het zadel aan.
DAU48340
Bougie controleren De bougie is een belangrijk motoronderdeel
dat periodiek moet worden gecontroleerd,
bij voorkeur door een Yamaha dealer. Om-
dat bougies door verhitting en neerslag al-
tijd langzaam slijten, moet de bougie
worden verwijderd en gecontroleerd op de
tijden genoemd in het periodieke smeer- en
onderhoudsschema. Bovendien kan aan
het uiterlijk van de bougie de conditie van
de motor worden afgelezen.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin ver-
kleurd zijn (de ideale kleur als normaal met
de machine wordt gereden). Wanneer de
bougie een heel andere kleur vertoont,
werkt de motor mogelijk niet naar behoren.
Probeer dergelijke problemen niet zelf vast
te stellen. Laat in plaats daarvan uw machi-
ne nakijken door een Yamaha dealer.
Vervang de bougie als de elektroden blijken
te zijn afgesleten en als overmatige kool-
aanslag of andere neerslag gevonden
wordt.
1. Bout
2. Ring
3. Paneel D
3
2
1
Voorgeschreven bougie:
NGK/CR9EK
U32DD4D0.book Page 9 Monday, December 14, 2009 1:43 PM
