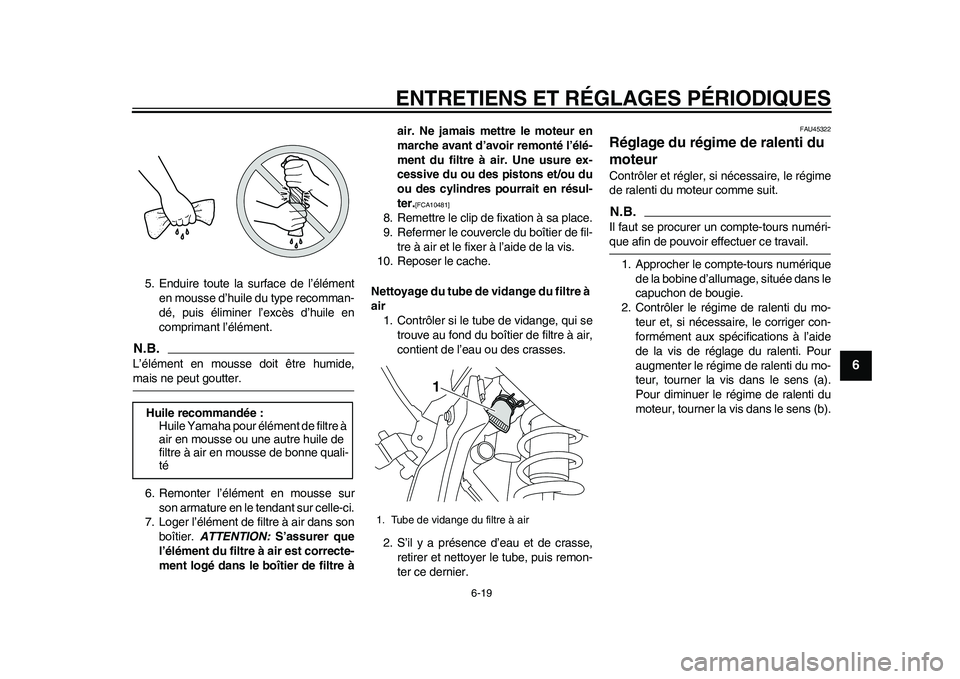

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
2
3
4
567
8
9
5. Enduire toute la surface de l’élément
en mousse d’huile du type recomman-
dé, puis éliminer l’excès d’huile en
comprimant l’élément.N.B.L’élément en mousse doit être humide,mais ne peut goutter.
6. Remonter l’élément en mousse sur
son armature en le tendant sur celle-ci.
7. Loger l’élément de filtre à air dans son
boîtier. ATTENTION: S’assurer que
l’élément du filtre à air est correcte-
ment logé dans le boîtier de filtre àair. Ne jamais mettre le moteur en
marche avant d’avoir remonté l’élé-
ment du filtre à air. Une usure ex-
cessive du ou des pistons et/ou du
ou des cylindres pourrait en résul-
ter.
[FCA10481]

8. Remettre le clip de fixation à sa place.
9. Refermer le couvercle du boîtier de fil-
tre à air et le fixer à l’aide de la vis.
10. Reposer le cache.
Nettoyage du tube de vidange du filtre à
air
1. Contrôler si le tube de vidange, qui se
trouve au fond du boîtier de filtre à air,
contient de l’eau ou des crasses.
2. S’il y a présence d’eau et de crasse,
retirer et nettoyer le tube, puis remon-
ter ce dernier.
FAU45322
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime
de ralenti du moteur comme suit.N.B.Il faut se procurer un compte-tours numéri-que afin de pouvoir effectuer ce travail.
1. Approcher le compte-tours numérique
de la bobine d’allumage, située dans le
capuchon de bougie.
2. Contrôler le régime de ralenti du mo-
teur et, si nécessaire, le corriger con-
formément aux spécifications à l’aide
de la vis de réglage du ralenti. Pour
augmenter le régime de ralenti du mo-
teur, tourner la vis dans le sens (a).
Pour diminuer le régime de ralenti du
moteur, tourner la vis dans le sens (b).
Huile recommandée :
Huile Yamaha pour élément de filtre à
air en mousse ou une autre huile de
filtre à air en mousse de bonne quali-
té
1. Tube de vidange du filtre à air
1
32D-9-F6.book 19 ページ ２０１１年１月７日　金曜日　午後２時５４分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
1
2
3
4
56
7
8
9

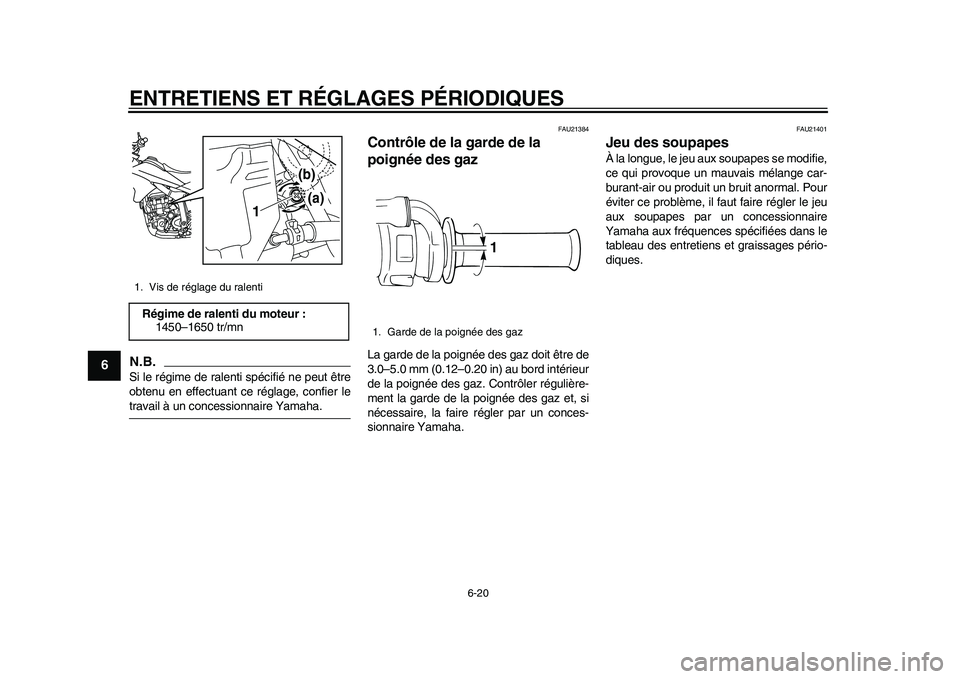

N.B.Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier letravail à un concessionnaire Yamaha.
FAU21384
Contrôle de la garde de la
poignée des gaz La garde de la poignée des gaz doit être de
3.0–5.0 mm (0.12–0.20 in) au bord intérieur
de la poignée des gaz. Contrôler régulière-
ment la garde de la poignée des gaz et, si
nécessaire, la faire régler par un conces-
sionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
1. Vis de réglage du ralentiRégime de ralenti du moteur :
1450–1650 tr/mn
1
(b)
(a)
1. Garde de la poignée des gaz
1
32D-9-F6.book 20 ページ ２０１１年１月７日　金曜日　午後２時５４分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
2
3
4
567
8
9
FAU21643

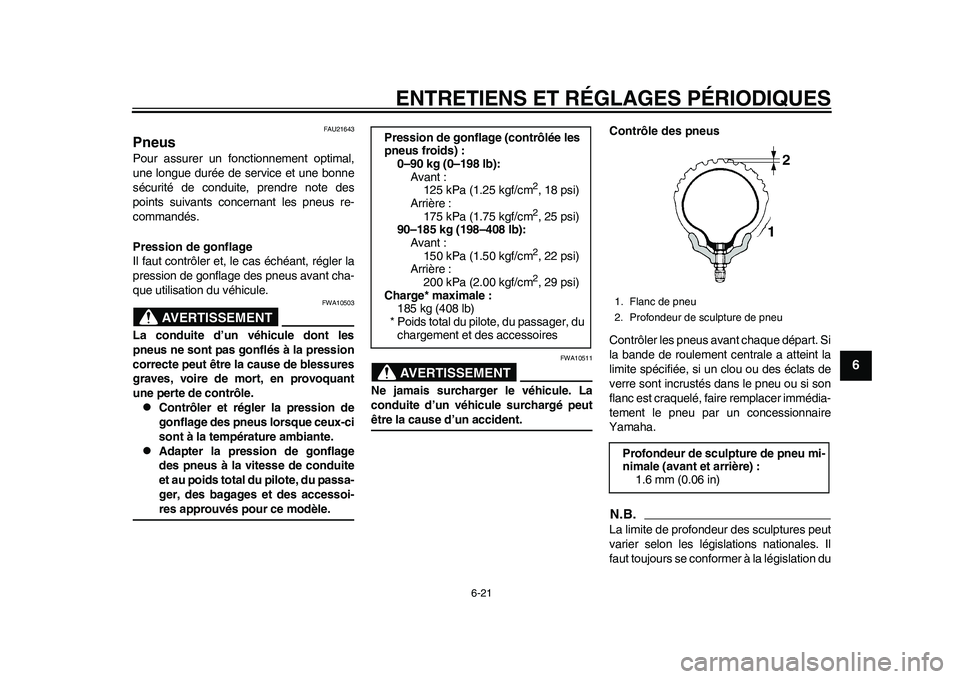

Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus re-
commandés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10503
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.

Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-res approuvés pour ce modèle.
AVERTISSEMENT
FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peutêtre la cause d’un accident.Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):
Avant :
125 kPa (1.25 kgf/cm
2, 18 psi)
Arrière :
175 kPa (1.75 kgf/cm2, 25 psi)
90–185 kg (198–408 lb):
Avant :
150 kPa (1.50 kgf/cm2, 22 psi)
Arrière :
200 kPa (2.00 kgf/cm2, 29 psi)
Charge* maximale :
185 kg (408 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
32D-9-F6.book 21 ページ ２０１１年１月７日　金曜日　午後２時５４分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
1
2
3
4
56
7
8
9

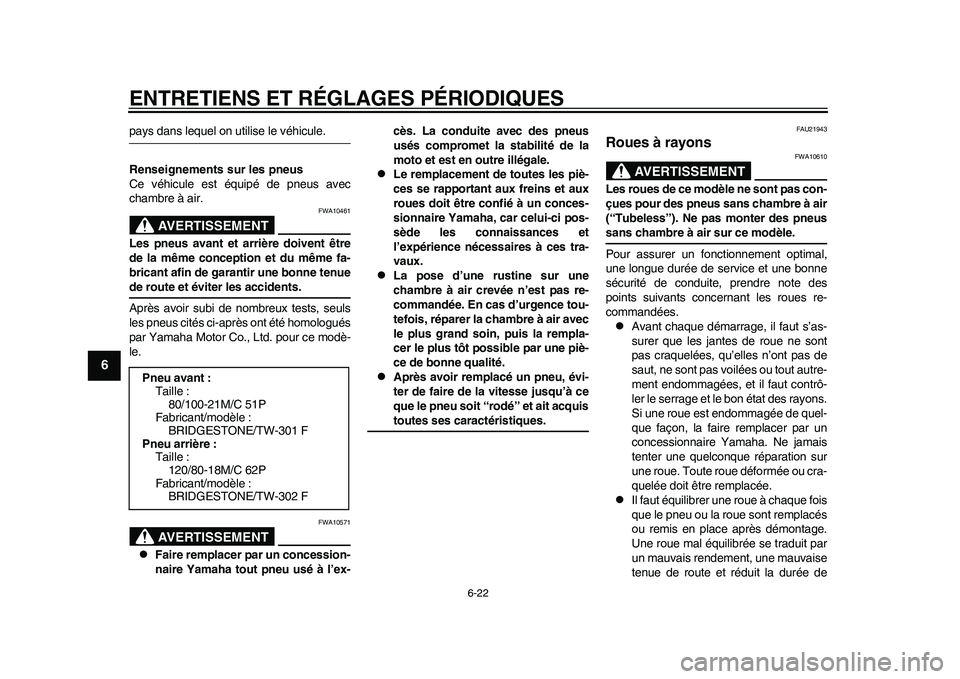

pays dans lequel on utilise le véhicule.
Renseignements sur les pneus
Ce véhicule est équipé de pneus avec
chambre à air.
AVERTISSEMENT
FWA10461
Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne tenuede route et éviter les accidents.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce modè-
le.
AVERTISSEMENT
FWA10571

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-cès. La conduite avec des pneus
usés compromet la stabilité de la
moto et est en outre illégale.

Le remplacement de toutes les piè-
ces se rapportant aux freins et aux
roues doit être confié à un conces-
sionnaire Yamaha, car celui-ci pos-
sède les connaissances et
l’expérience nécessaires à ces tra-
vaux.

La pose d’une rustine sur une
chambre à air crevée n’est pas re-
commandée. En cas d’urgence tou-
tefois, réparer la chambre à air avec
le plus grand soin, puis la rempla-
cer le plus tôt possible par une piè-
ce de bonne qualité.

Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquistoutes ses caractéristiques.
FAU21943
Roues à rayons
AVERTISSEMENT
FWA10610
Les roues de ce modèle ne sont pas con-
çues pour des pneus sans chambre à air
(“Tubeless”). Ne pas monter des pneussans chambre à air sur ce modèle.
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut, ne sont pas voilées ou tout autre-
ment endommagées, et il faut contrô-
ler le serrage et le bon état des rayons.
Si une roue est endommagée de quel-
que façon, la faire remplacer par un
concessionnaire Yamaha. Ne jamais
tenter une quelconque réparation sur
une roue. Toute roue déformée ou cra-
quelée doit être remplacée.

Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de Pneu avant :
Taille :
80/100-21M/C 51P
Fabricant/modèle :
BRIDGESTONE/TW-301 F
Pneu arrière :
Taille :
120/80-18M/C 62P
Fabricant/modèle :
BRIDGESTONE/TW-302 F
32D-9-F6.book 22 ページ ２０１１年１月７日　金曜日　午後２時５４分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
2
3
4
567
8
9

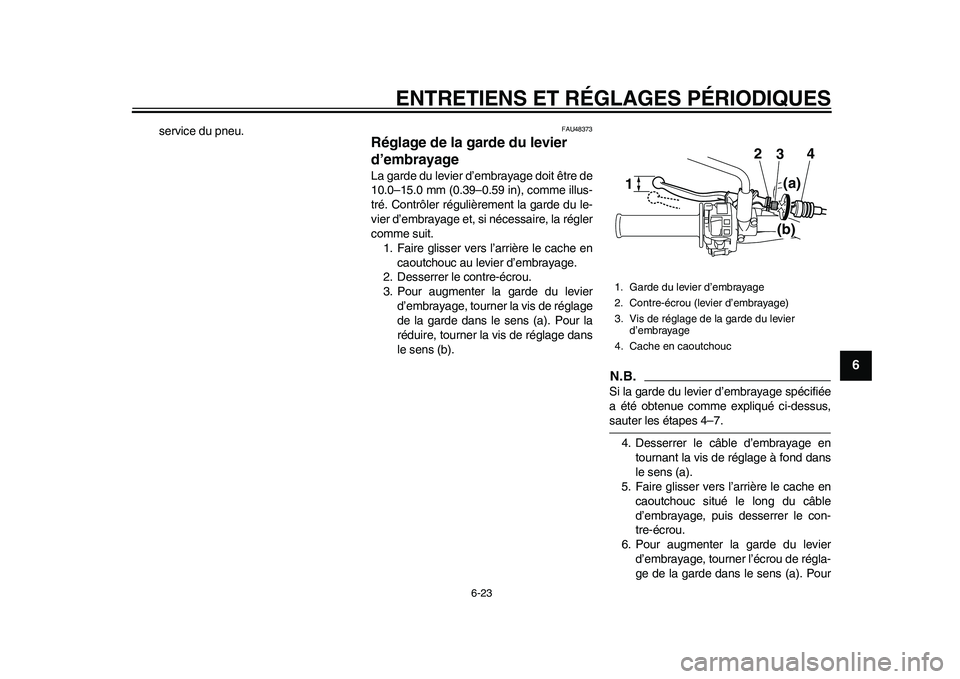

service du pneu.
FAU48373
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
1. Faire glisser vers l’arrière le cache en
caoutchouc au levier d’embrayage.
2. Desserrer le contre-écrou.
3. Pour augmenter la garde du levier
d’embrayage, tourner la vis de réglage
de la garde dans le sens (a). Pour la
réduire, tourner la vis de réglage dans
le sens (b).
N.B.Si la garde du levier d’embrayage spécifiée
a été obtenue comme expliqué ci-dessus,sauter les étapes 4–7.
4. Desserrer le câble d’embrayage en
tournant la vis de réglage à fond dans
le sens (a).
5. Faire glisser vers l’arrière le cache en
caoutchouc situé le long du câble
d’embrayage, puis desserrer le con-
tre-écrou.
6. Pour augmenter la garde du levier
d’embrayage, tourner l’écrou de régla-
ge de la garde dans le sens (a). Pour1. Garde du levier d’embrayage
2. Contre-écrou (levier d’embrayage)
3. Vis de réglage de la garde du levier
d’embrayage
4. Cache en caoutchouc
3 2
1
4
(a)(b)
32D-9-F6.book 23 ページ ２０１１年１月７日　金曜日　午後２時５４分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
1
2
3
4
56
7
8
9

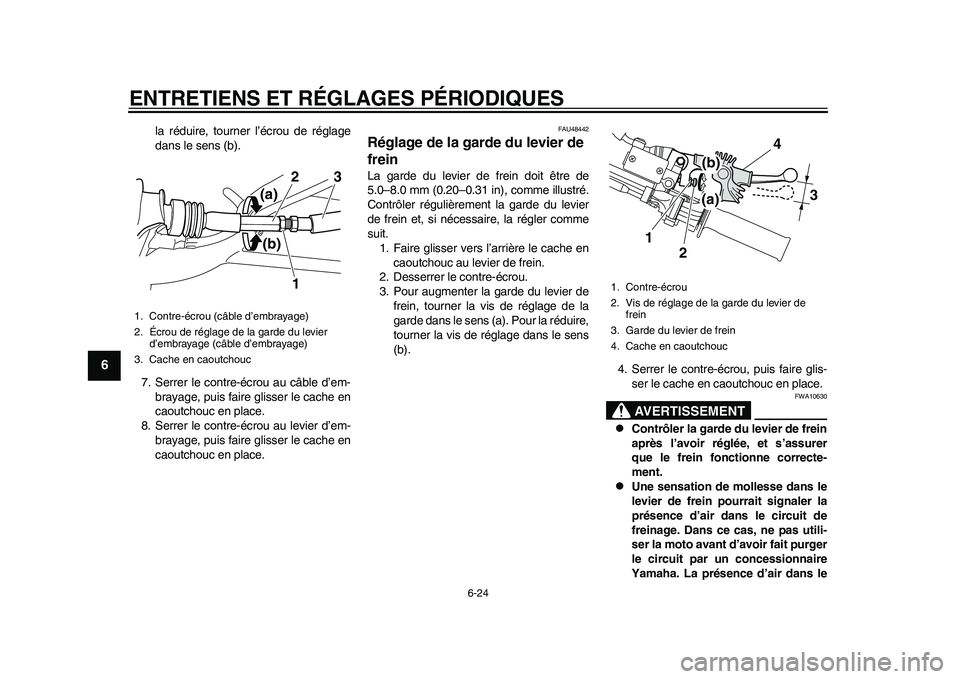

la réduire, tourner l’écrou de réglage
dans le sens (b).
7. Serrer le contre-écrou au câble d’em-
brayage, puis faire glisser le cache en
caoutchouc en place.
8. Serrer le contre-écrou au levier d’em-
brayage, puis faire glisser le cache en
caoutchouc en place.
FAU48442
Réglage de la garde du levier de
frein La garde du levier de frein doit être de
5.0–8.0 mm (0.20–0.31 in), comme illustré.
Contrôler régulièrement la garde du levier
de frein et, si nécessaire, la régler comme
suit.
1. Faire glisser vers l’arrière le cache en
caoutchouc au levier de frein.
2. Desserrer le contre-écrou.
3. Pour augmenter la garde du levier de
frein, tourner la vis de réglage de la
garde dans le sens (a). Pour la réduire,
tourner la vis de réglage dans le sens
(b).
4. Serrer le contre-écrou, puis faire glis-
ser le cache en caoutchouc en place.
AVERTISSEMENT
FWA10630

Contrôler la garde du levier de frein
après l’avoir réglée, et s’assurer
que le frein fonctionne correcte-
ment.

Une sensation de mollesse dans le
levier de frein pourrait signaler la
présence d’air dans le circuit de
freinage. Dans ce cas, ne pas utili-
ser la moto avant d’avoir fait purger
le circuit par un concessionnaire
Yamaha. La présence d’air dans le
1. Contre-écrou (câble d’embrayage)
2. Écrou de réglage de la garde du levier
d’embrayage (câble d’embrayage)
3. Cache en caoutchouc
1 2
3
(a)
(b)
1. Contre-écrou
2. Vis de réglage de la garde du levier de
frein
3. Garde du levier de frein
4. Cache en caoutchouc
3
1
2
4
(b)
(a)
32D-9-F6.book 24 ページ ２０１１年１月７日　金曜日　午後２時５４分

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
2
3
4
567
8
9

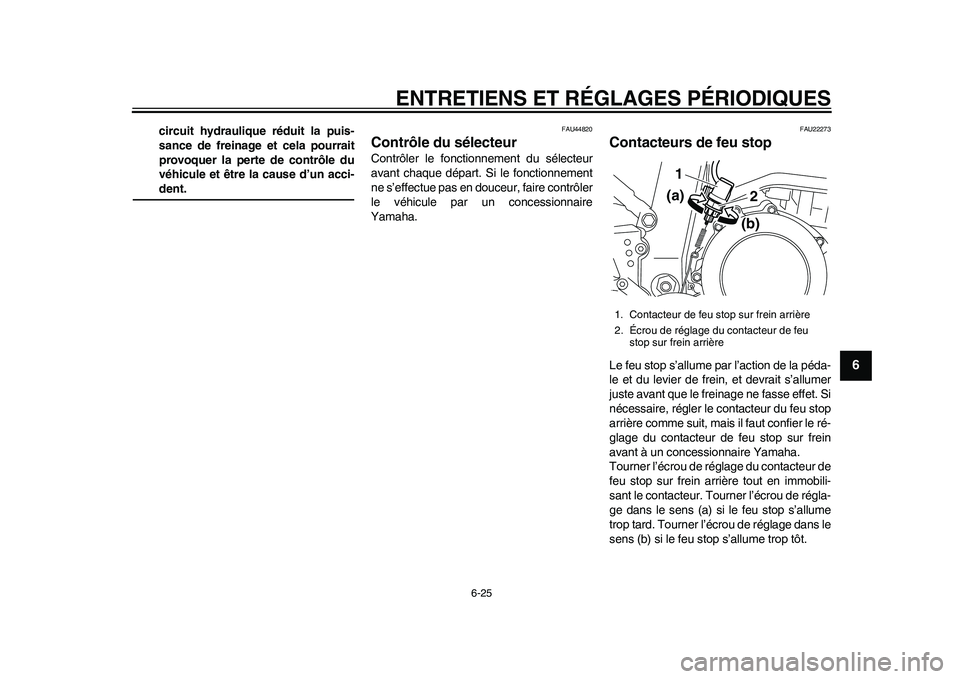

circuit hydraulique réduit la puis-
sance de freinage et cela pourrait
provoquer la perte de contrôle du
véhicule et être la cause d’un acci-dent.
FAU44820
Contrôle du sélecteur Contrôler le fonctionnement du sélecteur
avant chaque départ. Si le fonctionnement
ne s’effectue pas en douceur, faire contrôler
le véhicule par un concessionnaire
Yamaha.
FAU22273
Contacteurs de feu stop Le feu stop s’allume par l’action de la péda-
le et du levier de frein, et devrait s’allumer
juste avant que le freinage ne fasse effet. Si
nécessaire, régler le contacteur du feu stop
arrière comme suit, mais il faut confier le ré-
glage du contacteur de feu stop sur frein
avant à un concessionnaire Yamaha.
Tourner l’écrou de réglage du contacteur de
feu stop sur frein arrière tout en immobili-
sant le contacteur. Tourner l’écrou de régla-
ge dans le sens (a) si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans le
sens (b) si le feu stop s’allume trop tôt.1. Contacteur de feu stop sur frein arrière
2. Écrou de réglage du contacteur de feu
stop sur frein arrière
1
2(b) (a)
32D-9-F6.book 25 ページ ２０１１年１月７日　金曜日　午後２時５４分

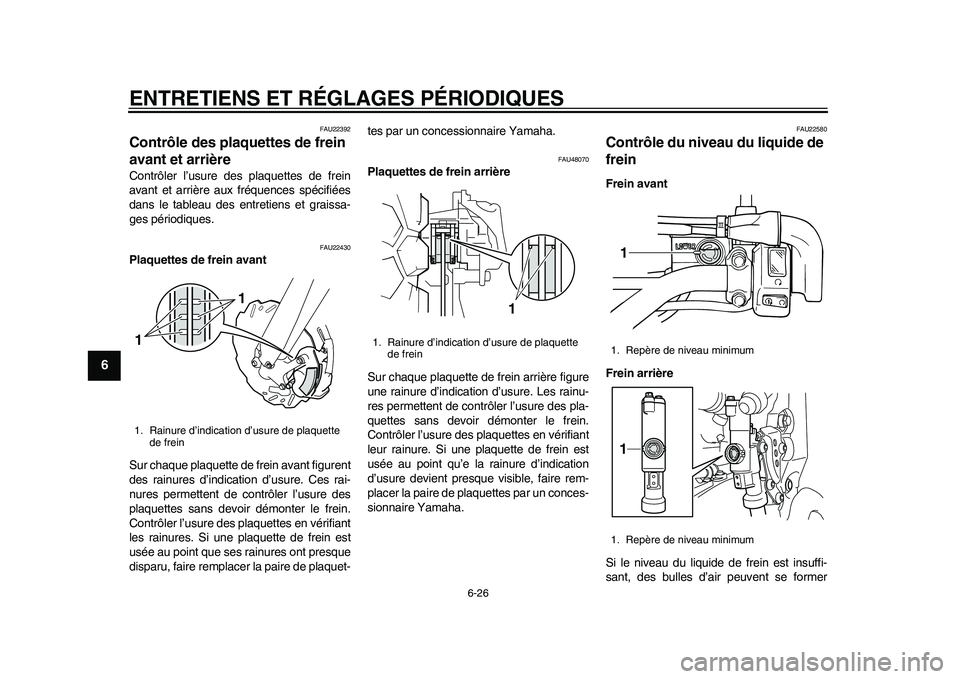

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
1
2
3
4
56
7
8
9
FAU22392
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU22430
Plaquettes de frein avant
Sur chaque plaquette de frein avant figurent
des rainures d’indication d’usure. Ces rai-
nures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein est
usée au point que ses rainures ont presque
disparu, faire remplacer la paire de plaquet-tes par un concessionnaire Yamaha.
FAU48070
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière figure
une rainure d’indication d’usure. Les rainu-
res permettent de contrôler l’usure des pla-
quettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
leur rainure. Si une plaquette de frein est
usée au point qu’e la rainure d’indication
d’usure devient presque visible, faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
FAU22580
Contrôle du niveau du liquide de
frein Frein avant
Frein arrière
Si le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
1. Rainure d’indication d’usure de plaquette
de frein11
1. Rainure d’indication d’usure de plaquette
de frein
1
1. Repère de niveau minimum
1. Repère de niveau minimum11
32D-9-F6.book 26 ページ ２０１１年１月７日　金曜日　午後２時５４分

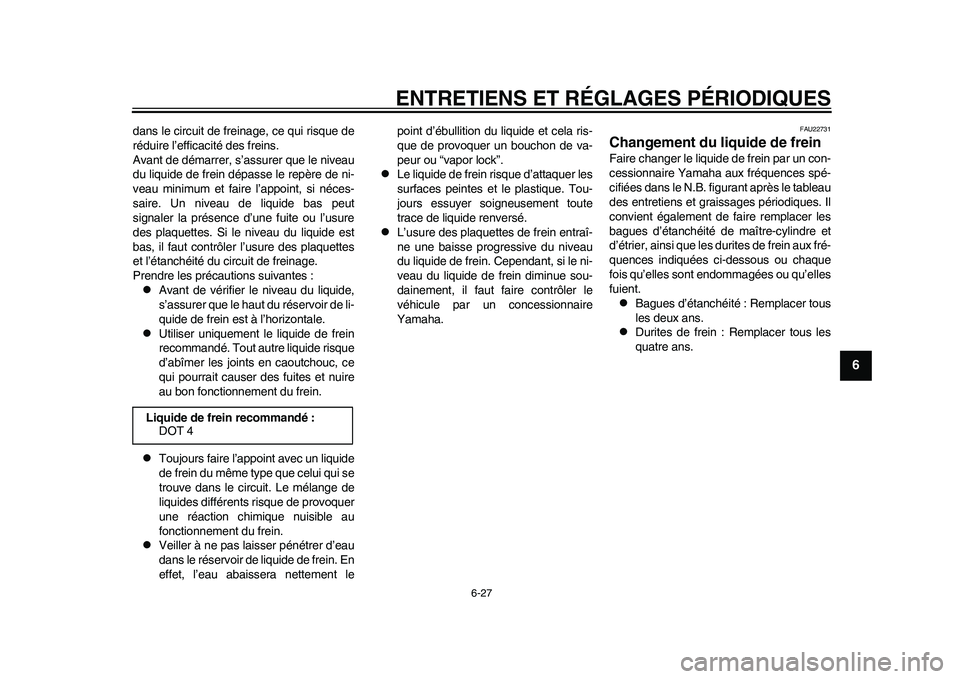

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
2
3
4
567
8
9
dans le circuit de freinage, ce qui risque de
réduire l’efficacité des freins.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut
signaler la présence d’une fuite ou l’usure
des plaquettes. Si le niveau du liquide est
bas, il faut contrôler l’usure des plaquettes
et l’étanchéité du circuit de freinage.
Prendre les précautions suivantes :
Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.

Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein.

Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.

Veiller à ne pas laisser pénétrer d’eau
dans le réservoir de liquide de frein. En
effet, l’eau abaissera nettement lepoint d’ébullition du liquide et cela ris-
que de provoquer un bouchon de va-
peur ou “vapor lock”.

Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.

L’usure des plaquettes de frein entraî-
ne une baisse progressive du niveau
du liquide de frein. Cependant, si le ni-
veau du liquide de frein diminue sou-
dainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
FAU22731
Changement du liquide de frein Faire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le N.B. figurant après le tableau
des entretiens et graissages périodiques. Il
convient également de faire remplacer les
bagues d’étanchéité de maître-cylindre et
d’étrier, ainsi que les durites de frein aux fré-
quences indiquées ci-dessous ou chaque
fois qu’elles sont endommagées ou qu’elles
fuient.
Bagues d’étanchéité : Remplacer tous
les deux ans.

Durites de frein : Remplacer tous les
quatre ans.
Liquide de frein recommandé :
DOT 4
32D-9-F6.book 27 ページ ２０１１年１月７日　金曜日　午後２時５４分

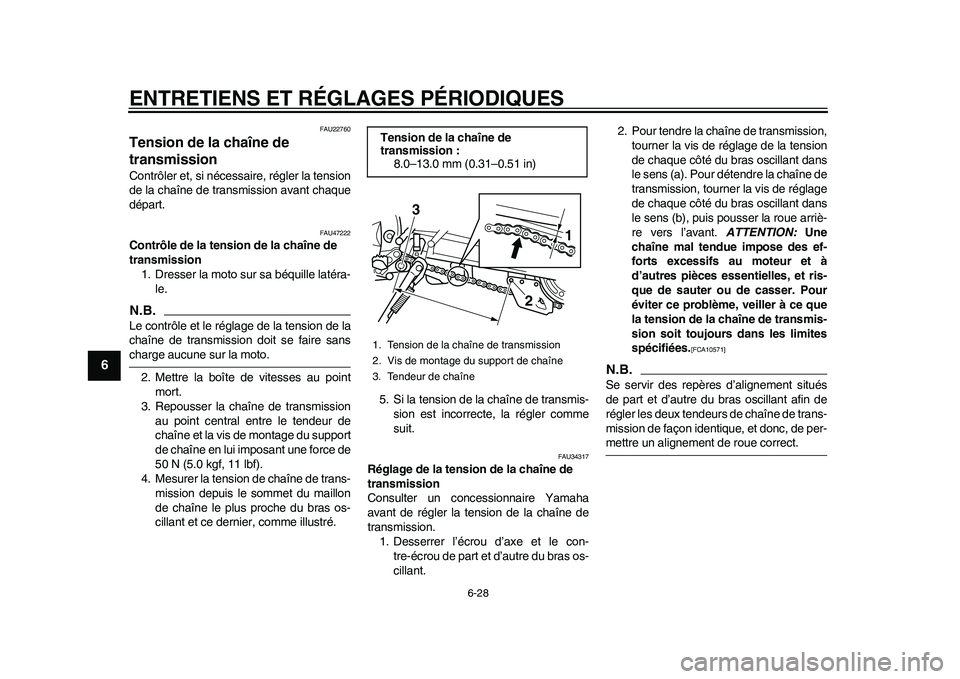

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
1
2
3
4
56
7
8
9
FAU22760
Tension de la chaîne de
transmission Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU47222
Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille latéra-
le.N.B.Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sanscharge aucune sur la moto.
2. Mettre la boîte de vitesses au point
mort.
3. Repousser la chaîne de transmission
au point central entre le tendeur de
chaîne et la vis de montage du support
de chaîne en lui imposant une force de
50 N (5.0 kgf, 11 lbf).
4. Mesurer la tension de chaîne de trans-
mission depuis le sommet du maillon
de chaîne le plus proche du bras os-
cillant et ce dernier, comme illustré.5. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU34317
Réglage de la tension de la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission.
1. Desserrer l’écrou d’axe et le con-
tre-écrou de part et d’autre du bras os-
cillant.2. Pour tendre la chaîne de transmission,
tourner la vis de réglage de la tension
de chaque côté du bras oscillant dans
le sens (a). Pour détendre la chaîne de
transmission, tourner la vis de réglage
de chaque côté du bras oscillant dans
le sens (b), puis pousser la roue arriè-
re vers l’avant. ATTENTION: Une
chaîne mal tendue impose des ef-
forts excessifs au moteur et à
d’autres pièces essentielles, et ris-
que de sauter ou de casser. Pour
éviter ce problème, veiller à ce que
la tension de la chaîne de transmis-
sion soit toujours dans les limites
spécifiées.
[FCA10571]

N.B.Se servir des repères d’alignement situés
de part et d’autre du bras oscillant afin de
régler les deux tendeurs de chaîne de trans-
mission de façon identique, et donc, de per-mettre un alignement de roue correct. Tension de la chaîne de
transmission :
8.0–13.0 mm (0.31–0.51 in)
1. Tension de la chaîne de transmission
2. Vis de montage du support de chaîne
3. Tendeur de chaîne
1
3
2
32D-9-F6.book 28 ページ ２０１１年１月７日　金曜日　午後２時５４分
