YAMAHA WR 250R 2013 Manuale duso (in Italian)

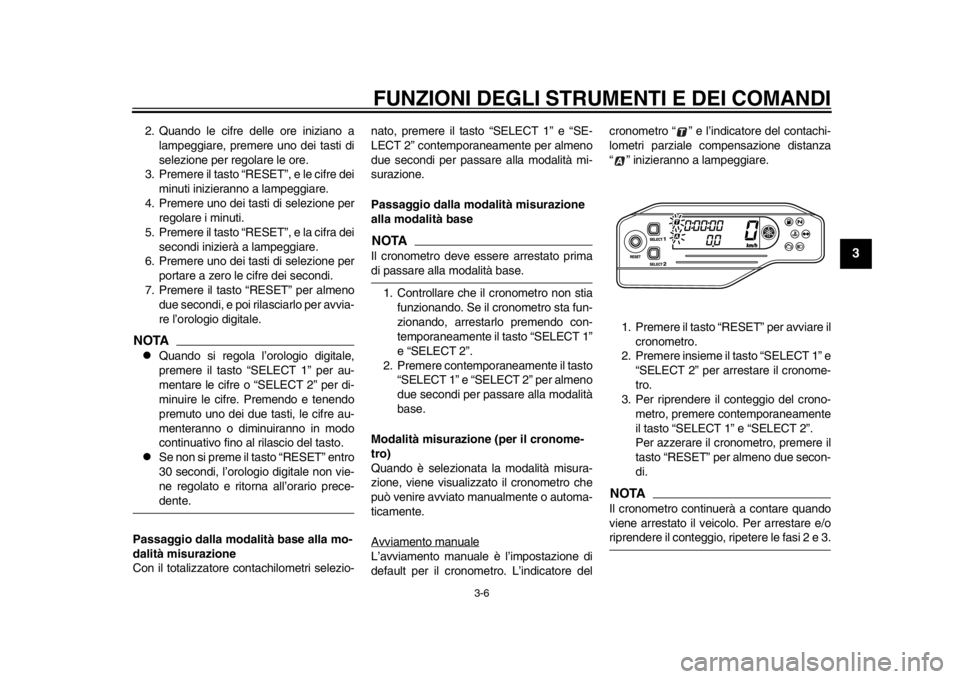

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
234
5
6
7
8
9
2. Quando le cifre delle ore iniziano alampeggiare, premere uno dei tasti di
selezione per regolare le ore.
3. Premere il tasto “RESET”, e le cifre dei minuti inizieranno a lampeggiare.
4. Premere uno dei tasti di selezione per regolare i minuti.
5. Premere il tasto “RESET”, e la cifra dei
secondi inizierà a lampeggiare.
6. Premere uno dei tasti di selezione per portare a zero le cifre dei secondi.
7. Premere il tasto “RESET” per almeno due secondi, e poi rilasciarlo per avvia-
re l’orologio digitale.NOTA
Quando si regola l’orologio digitale,
premere il tasto “SELECT 1” per au-
mentare le cifre o “SELECT 2” per di-
minuire le cifre. Premendo e tenendo
premuto uno dei due tasti, le cifre au-
menteranno o diminuiranno in modo
continuativo fino al rilascio del tasto.

Se non si preme il tasto “RESET” entro
30 secondi, l’orologio digitale non vie-
ne regolato e ritorna all’orario prece-dente.
Passaggio dalla modalità base alla mo-
dalità misurazione
Con il totalizzatore c ontachilometri selezio- nato, premere il tasto “SELECT 1” e “SE-
LECT 2” contemporaneamente per almeno
due secondi per passare alla modalità mi-
surazione.
Passaggio dalla modalità misurazione
alla modalità base
NOTAIl cronometro deve essere arrestato primadi passare alla modalità base.
1. Controllare che il cronometro non stia funzionando. Se il cronometro sta fun-
zionando, arrestarlo premendo con-
temporaneamente il tasto “SELECT 1”
e “SELECT 2”.
2. Premere contempo raneamente il tasto
“SELECT 1” e “SELECT 2” per almeno
due secondi per passare alla modalità
base.
Modalità misurazion e (per il cronome-
tro)
Quando è selezionata la modalità misura-
zione, viene visualizzato il cronometro che
può venire avviato m anualmente o automa-
ticamente.
Avviamento manualeL’avviamento manuale è l’impostazione di
default per il cronometro. L’indicatore del cronometro “ ” e l’indicatore del contachi-
lometri parziale compensazione distanza
“ ” inizieranno a lampeggiare.
1. Premere il tasto “R ESET” per avviare il
cronometro.
2. Premere insieme il tasto “SELECT 1” e “SELECT 2” per arrestare il cronome-
tro.
3. Per riprendere il conteggio del crono- metro, premere contemporaneamente
il tasto “SELECT 1” e “SELECT 2”.
Per azzerare il cronometro, premere il
tasto “RESET” per almeno due secon-
di.
NOTAIl cronometro continuerà a contare quando
viene arrestato il veicolo. Per arrestare e/oriprendere il conteggio, ripetere le fasi 2 e 3.
32D-9-HA.book 6 ページ ２０１２年７月２５日　水曜日　午後１２時２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
1
23
4
5
6
7
8
9

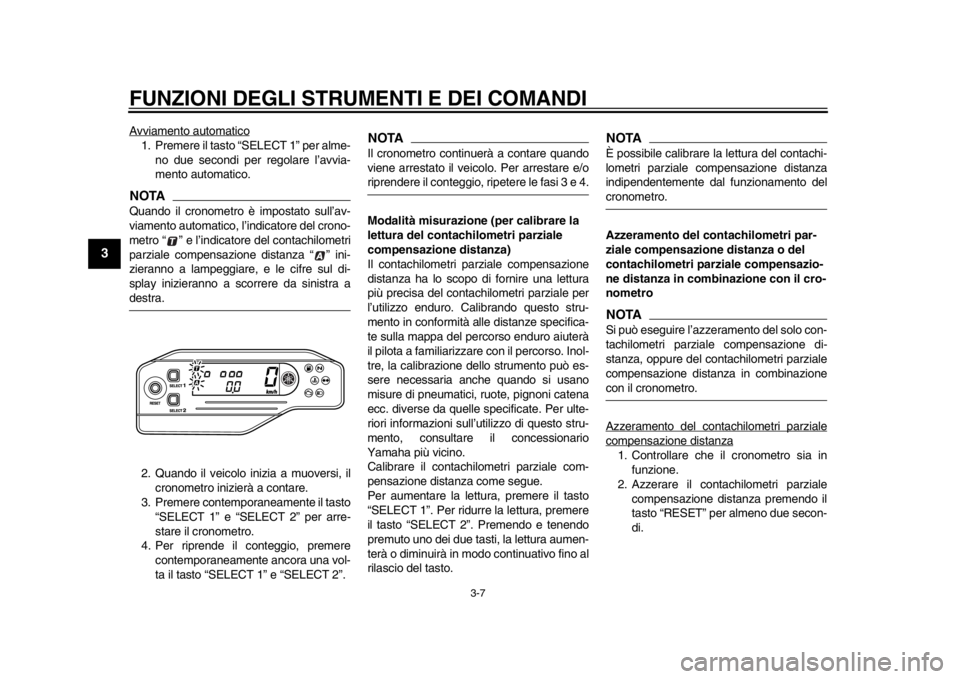

Avviamento automatico1. Premere il tasto “SELECT 1” per alme-no due secondi per regolare l’avvia-
mento automatico.NOTAQuando il cronometro è impostato sull’av-
viamento automatico, l’indicatore del crono-
metro “ ” e l’indicatore del contachilometri
parziale compensazione distanza “ ” ini-
zieranno a lampeggiare, e le cifre sul di-
splay inizieranno a scorrere da sinistra adestra.
2. Quando il veicolo inizia a muoversi, il cronometro inizierà a contare.
3. Premere contempo raneamente il tasto
“SELECT 1” e “SELECT 2” per arre-
stare il cronometro.
4. Per riprende il conteggio, premere
contemporaneamente ancora una vol-
ta il tasto “SELECT 1” e “SELECT 2”.
NOTAIl cronometro continuerà a contare quando
viene arrestato il veicolo. Per arrestare e/oriprendere il conteggio, ripetere le fasi 3 e 4.
Modalità misurazione (per calibrare la
lettura del contachilometri parziale
compensazione distanza)
Il contachilometri parziale compensazione
distanza ha lo scopo di fornire una lettura
più precisa del contac hilometri parziale per
l’utilizzo enduro. Calibrando questo stru-
mento in conformità a lle distanze specifica-
te sulla mappa del percorso enduro aiuterà
il pilota a familiarizzare con il percorso. Inol-
tre, la calibrazione dello strumento può es-
sere necessaria anche quando si usano
misure di pneumatici, ruote, pignoni catena
ecc. diverse da quelle specificate. Per ulte-
riori informazioni sull’utilizzo di questo stru-
mento, consultare il concessionario
Yamaha più vicino.
Calibrare il contachilometri parziale com-
pensazione distanza come segue.
Per aumentare la lettura, premere il tasto
“SELECT 1”. Per ridurre la lettura, premere
il tasto “SELECT 2”. Premendo e tenendo
premuto uno dei due tasti, la lettura aumen-
terà o diminuirà in modo continuativo fino al
rilascio del tasto.
NOTAÈ possibile calibrare la lettura del contachi-
lometri parziale compensazione distanza
indipendentemente dal funzionamento delcronometro.
Azzeramento del contachilometri par-
ziale compensazione distanza o del
contachilometri parziale compensazio-
ne distanza in combinazione con il cro-
nometroNOTASi può eseguire l’azzeramento del solo con-
tachilometri parziale compensazione di-
stanza, oppure del cont achilometri parziale
compensazione distanza in combinazionecon il cronometro.
Azzeramento del contachilometri parzialecompensazione distanza1. Controllare che il cronometro sia in funzione.
2. Azzerare il contachilometri parziale
compensazione distanza premendo il
tasto “RESET” per almeno due secon-
di.
32D-9-HA.book 7 ページ ２０１２年７月２５日　水曜日　午後１２時２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
234
5
6
7
8
9
Azzeramento del contachilometri parzialecompensazione distanza in combinazionecon il cronometro1. Arrestare il cronometro.
2. Azzerare il contachilometri parzialecompensazione distanza ed il crono-
metro premendo il tasto “RESET” per
almeno due secondi.

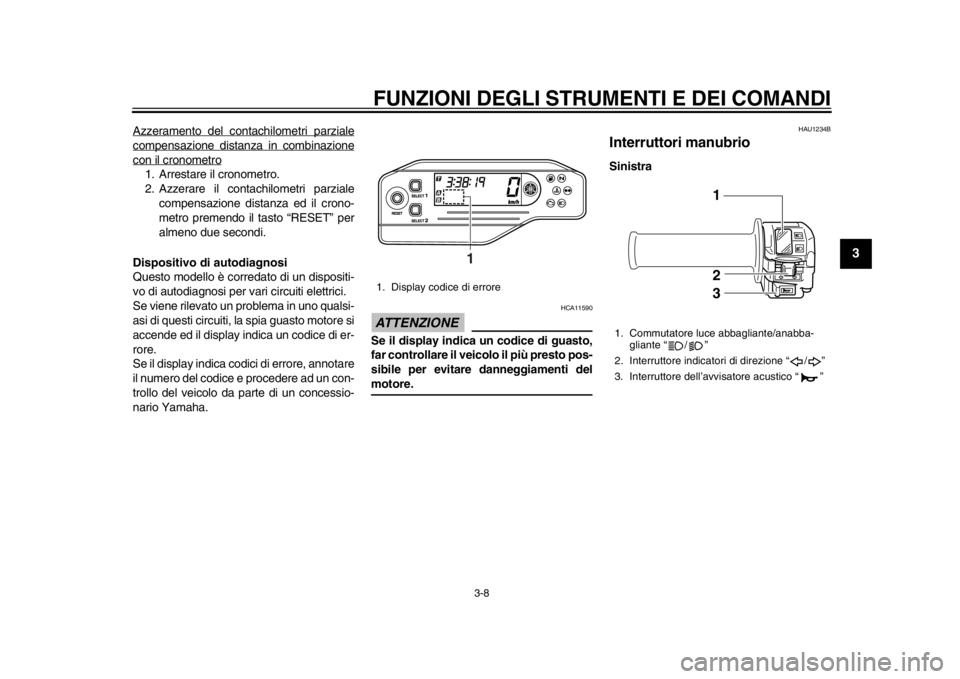

Dispositivo di autodiagnosi
Questo modello è corredato di un dispositi-
vo di autodiagnosi per vari circuiti elettrici.
Se viene rilevato un problema in uno qualsi-
asi di questi circuiti, la spia guasto motore si
accende ed il display indica un codice di er-
rore.
Se il display indica codici di errore, annotare
il numero del codice e procedere ad un con-
trollo del veicolo da parte di un concessio-
nario Yamaha.
ATTENZIONE
HCA11590
Se il display indica un codice di guasto,
far controllare il veicolo il più presto pos-
sibile per evitare danneggiamenti delmotore.
HAU1234B
Interruttori manubrio Sinistra
1. Display codice di errore
1
1. Commutatore luce abbagliante/anabba- gliante “ / ”
2. Interruttore indicatori di direzione “ / ”
3. Interruttore dell’avvisatore acustico “ ”
1
2
3
32D-9-HA.book 8 ページ ２０１２年７月２５日　水曜日　午後１２時２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
1
23
4
5
6
7
8
9
Destra
HAU12400
Commutatore luce abbagliante/anabba-
gliante “ / ”
Posizionare questo interruttore su “ ” per
la luce abbagliante e su “ ” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di direzione
“/”
Spostare questo interruttore verso “ ” per
segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnalare
una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interr
uttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore “ / ”
Mettere questo interruttore su “ ” prima di
accendere il motore. Porre questo interrut-
tore su “ ” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12711
Interruttore avviamento “ ”
Premere questo interruttore per accendere
il motore con il dispositivo d’avviamento.
Prima di accendere il motore, vedere pagi-
na 5-1 per le istruzioni di avviamento.
HAU41700
La spia guasto motore si accende quando si
gira la chiave su “ON” e si preme l’interrut-
tore avviamento, ma questo non indica una
disfunzione.
HAU12820
Leva frizione La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-19.)

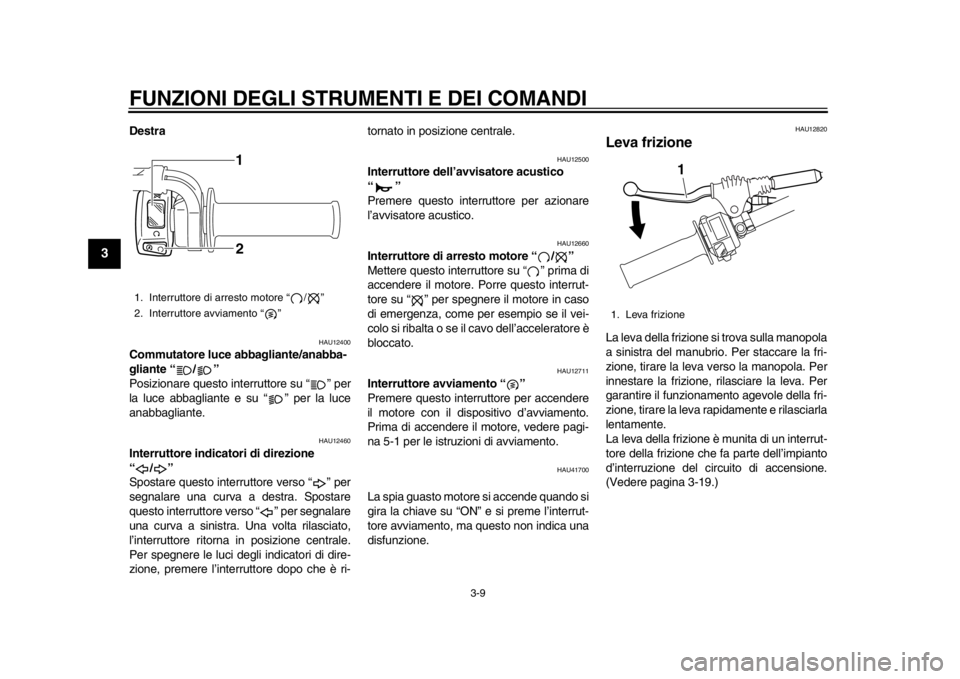

1. Interruttore di arresto motore “ / ”
2. Interruttore avviamento “ ”
1
2
1. Leva frizione
1
32D-9-HA.book 9 ページ ２０１２年７月２５日　水曜日　午後１２時２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
234
5
6
7
8
9
HAU12871

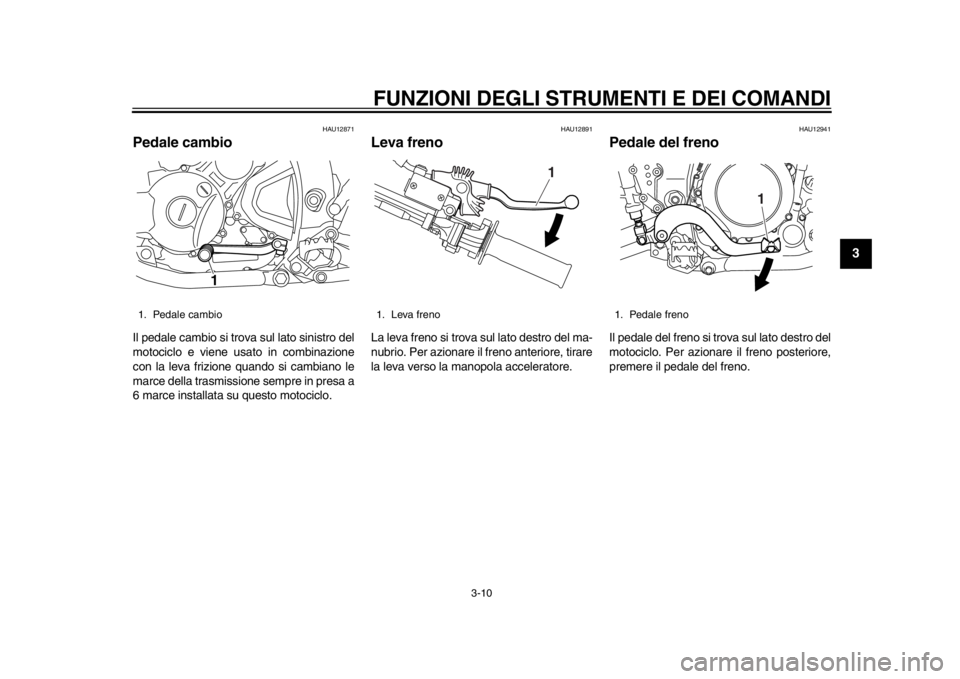

Pedale cambio Il pedale cambio si trova sul lato sinistro del
motociclo e viene usato in combinazione
con la leva frizione quando si cambiano le
marce della trasmissione sempre in presa a
6 marce installata su questo motociclo.
HAU12891
Leva freno La leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
HAU12941
Pedale del freno Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
1. Pedale cambio
1
1. Leva freno
1
1. Pedale freno
1
32D-9-HA.book 10 ページ ２０１２年７月２５日　水曜日　午後１２時２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
1
23
4
5
6
7
8
9
HAU44363

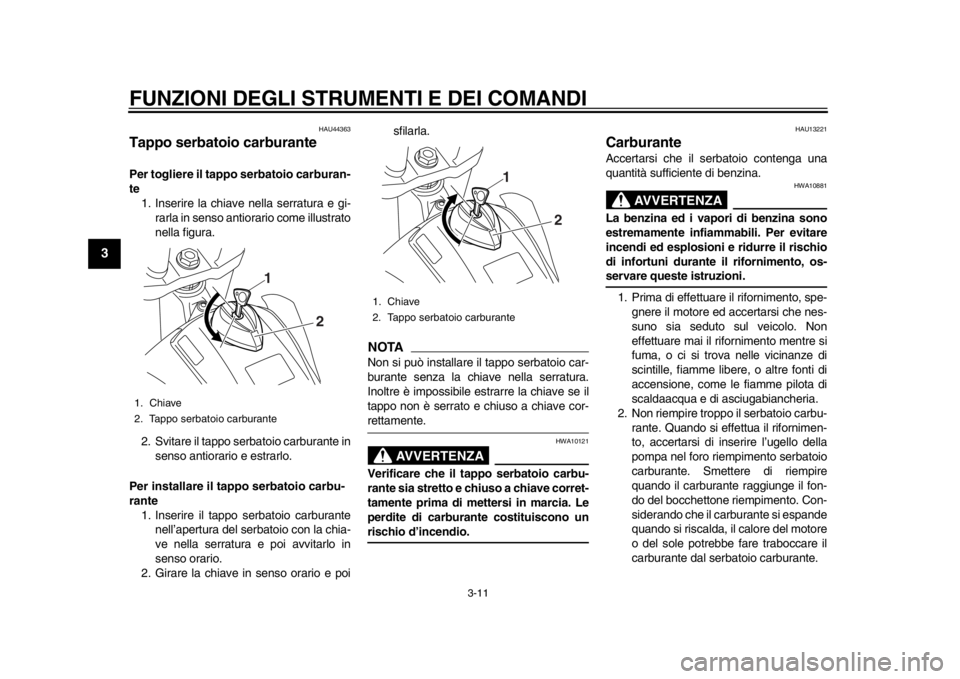

Tappo serbatoio carburante Per togliere il tappo serbatoio carburan-
te1. Inserire la chiave nella serratura e gi- rarla in senso antiorario come illustrato
nella figura.
2. Svitare il tappo serbatoio carburante in senso antiorario e estrarlo.
Per installare il tappo serbatoio carbu-
rante 1. Inserire il tappo serbatoio carburante nell’apertura del serbatoio con la chia-
ve nella serratura e poi avvitarlo in
senso orario.
2. Girare la chiave in senso orario e poi sfilarla.
NOTANon si può installare il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-rettamente.
AVVERTENZA
HWA10121
Verificare che il tappo serbatoio carbu-
rante sia stretto e chiuso a chiave corret-
tamente prima di mett
ersi in marcia. Le
perdite di carburante costituiscono unrischio d’incendio.
HAU13221
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-servare queste istruzioni.
1. Prima di effettuare il rifornimento, spe- gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.

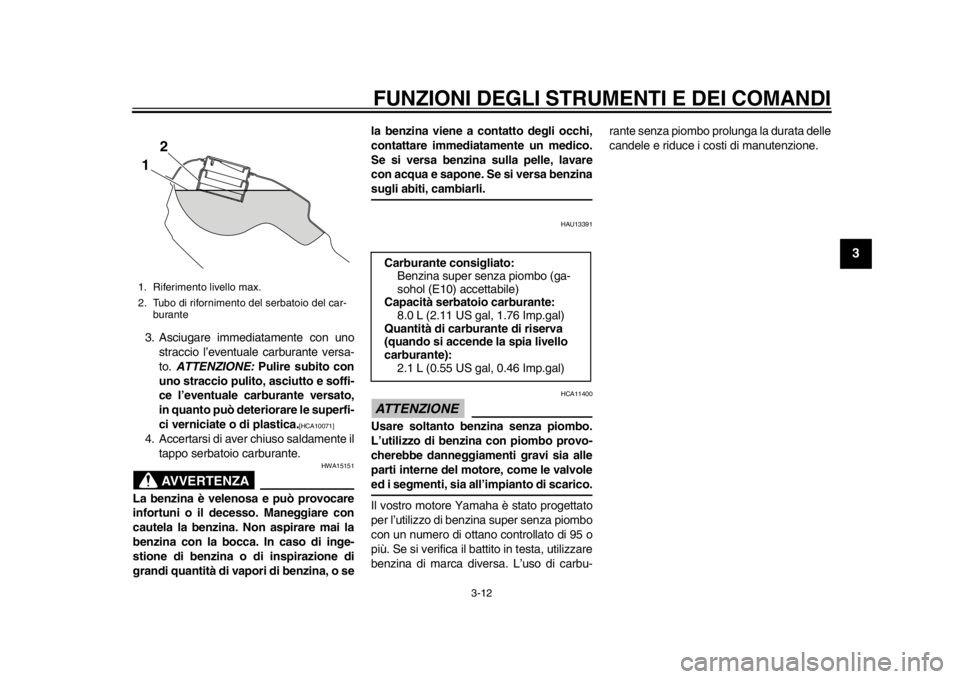

2. Non riempire troppo il serbatoio carbu- rante. Quando si effettua il rifornimen-
to, accertarsi di inserire l’ugello della
pompa nel foro riempimento serbatoio
carburante. Smettere di riempire
quando il carburante raggiunge il fon-
do del bocchettone riempimento. Con-
siderando che il carburante si espande
quando si riscalda, il calore del motore
o del sole potrebbe fare traboccare il
carburante dal serbatoio carburante.
1. Chiave
2. Tappo serbatoio carburante
1
2
1. Chiave
2. Tappo serbatoio carburante
1
2
32D-9-HA.book 11 ページ ２０１２年７月２５日　水曜日　午後１２時２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
234
5
6
7
8
9
3. Asciugare immediatamente con unostraccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le superfi-
ci verniciate o di plastica.
[HCA10071]

4. Accertarsi di aver chiuso saldamente il tappo serbatoio carburante.
AVVERTENZA
HWA15151
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se la benzina viene a contatto degli occhi,
contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzina
sugli abiti, cambiarli.
HAU13391
ATTENZIONE
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvoleed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina super senza piombo
con un numero di ottano controllato di 95 o
più. Se si verifica il battito in testa, utilizzare
benzina di marca diversa. L’uso di carbu-
rante senza piombo prolunga la durata delle
candele e riduce i costi di manutenzione.
1. Riferimento livello max.
2. Tubo di rifornimento del serbatoio del car-
burante
2
1
Carburante consigliato:Benzina super senza piombo (ga-
sohol (E10) accettabile)
Capacità serbatoio carburante: 8.0 L (2.11 US gal, 1.76 Imp.gal)
Quantità di carburante di riserva
(quando si accende la spia livello
carburante): 2.1 L (0.55 US gal, 0.46 Imp.gal)
32D-9-HA.book 12 ページ ２０１２年７月２５日　水曜日　午後１２時２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
1
23
4
5
6
7
8
9
HAU13433
Convertitore catalitico Questo modello è dotato di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA
HWA10862
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:
Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.

Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.

Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.

Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-li di calore.
ATTENZIONE
HCA10701
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al convertito-re catalitico.
HAU46282
Sella Per togliere la sella
Togliere i bulloni, quindi far scorrere la sella
verso il retro e tirare verso l’alto.
Per installare la sella1. Inserire la tacca della sella sulla spor- genza del serbatoio carburante, e in-
serire la sporgenza della sella
all’interno del supporto sella come illu-
strato in figura. 2. Posizionare la sella nella sua posizio-
ne originaria e poi stringere i bulloni.
NOTAVerificare che la sella sia fissata corretta-mente prima di mettersi in marcia.

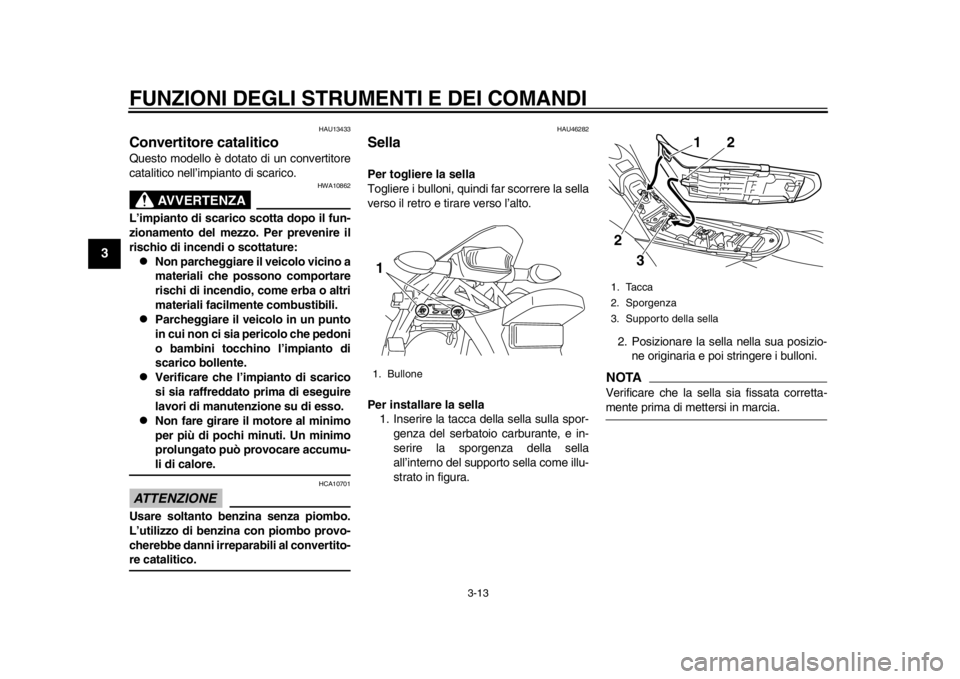

1. Bullone1
1. Tacca
2. Sporgenza
3. Supporto della sella
2
3
2
1
32D-9-HA.book 13 ページ ２０１２年７月２５日　水曜日　午後１２時２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
234
5
6
7
8
9
HAU14282
Portacasco Per aprire il portacasco, inserire la chiave
nella serratura e poi girarla come illustrato
nella figura.
Per chiudere il portacasco, metterlo nella
sua posizione originaria e poi togliere la
chiave. AVVERTENZA! Non guidare mai
con un casco agganciato al portacasco,
in quanto il casco potrebbe urtare altri
oggetti, causando la perdita di controllo
del mezzo, il che può risultare in un inci-
dente.
[HWA10161]

HAU45202
Regolazione della forcella
AVVERTENZA
HWA10180
Regolare sempre entrambi gli steli della
forcella sugli stessi valori, altrimenti il
mezzo potrebbe diventare instabile epoco maneggevole.
Questa forcella è equipaggiata con viti di re-
golazione dello smorzamento in estensione
e viti di regolazione dello smorzamento in
compressione.ATTENZIONE
HCA10101
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-stazione massima o minima.
Forza di smorzamento in estensione
Per aumentare la forza di smorzamento in
estensione e quindi rendere lo smorzamen-
to in estensione più rigido, girare la vite di
regolazione su ciascun stelo forcella in dire-
zione (a). Per ridurre la forza di smorzamen-
to in estensione e quindi rendere lo
smorzamento in estensione più morbido, gi-
rare la vite di regolazione su ciascun stelo
forcella in direzione (b). Forza di smorzamento in compressione
1. Togliere il tappo in gomma estraendo-
lo dallo stelo forcella.
1. Portacasco
2. Aprire.
1
2
1. Vite di regolazione dello smorzamento in estensioneRegolazione dello smorzamento in
estensione:Minimo (morbida):17 scatto(i) in direzione (b)*
Standard:
10 scatto(i) in direzione (b)*
Massimo (rigida): 1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata com- pletamente in direzione (a)
1
(b)
(a)
32D-9-HA.book 14 ページ ２０１２年７月２５日　水曜日　午後１２時２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
1
23
4
5
6
7
8
9
2. Per aumentare la forza di smorzamen-to in compressione e quindi rendere lo
smorzamento in compressione più ri-
gido, girare la vite di regolazione su
ciascun stelo forcella in direzione (a).
Per ridurre la forza di smorzamento in
compressione e quindi rendere lo
smorzamento in compressione più
morbido, girare la vite di regolazione
su ciascun stelo forcella in direzione
(b).
3. Installare il tappo in gomma.
NOTAMalgrado che il numero totale di scatti di un
meccanismo per la regolazione dello smor-
zamento possa eventualmente non corri-
spondere alle specif iche di cui sopra a
causa di lievi differenze nella produzione, il numero effettivo di scatti rappresenta sem-
pre l’intera gamma di regolazione. Per otte-
nere una regolazione pr
ecisa, consigliamo
di controllare il numero di scatti di ciascun
meccanismo di regolazione dello smorza-
mento e di modificare le specifiche nella mi-
sura del necessario.

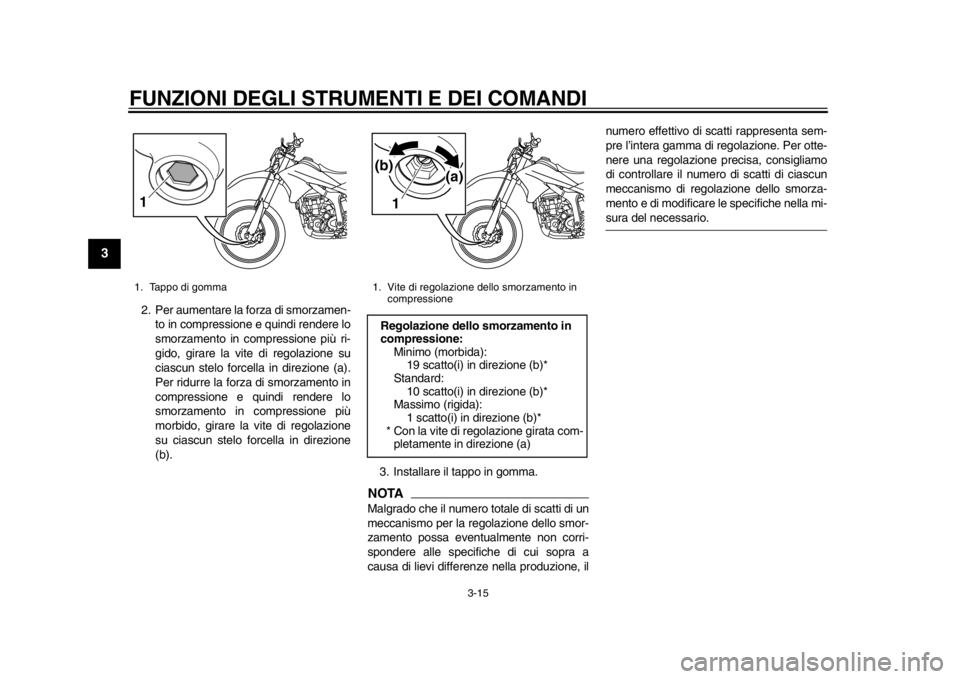

1. Tappo di gomma1
1. Vite di regolazione dello smorzamento in compressioneRegolazione dello smorzamento in
compressione:Minimo (morbida):19 scatto(i) in direzione (b)*
Standard:
10 scatto(i) in direzione (b)*
Massimo (rigida): 1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata com- pletamente in direzione (a) 1 (a)
(b)
32D-9-HA.book 15 ページ ２０１２年７月２５日　水曜日　午後１２時２分
