YAMAHA WR 250R 2013 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
2
3
4
567
8
9
HAU18771

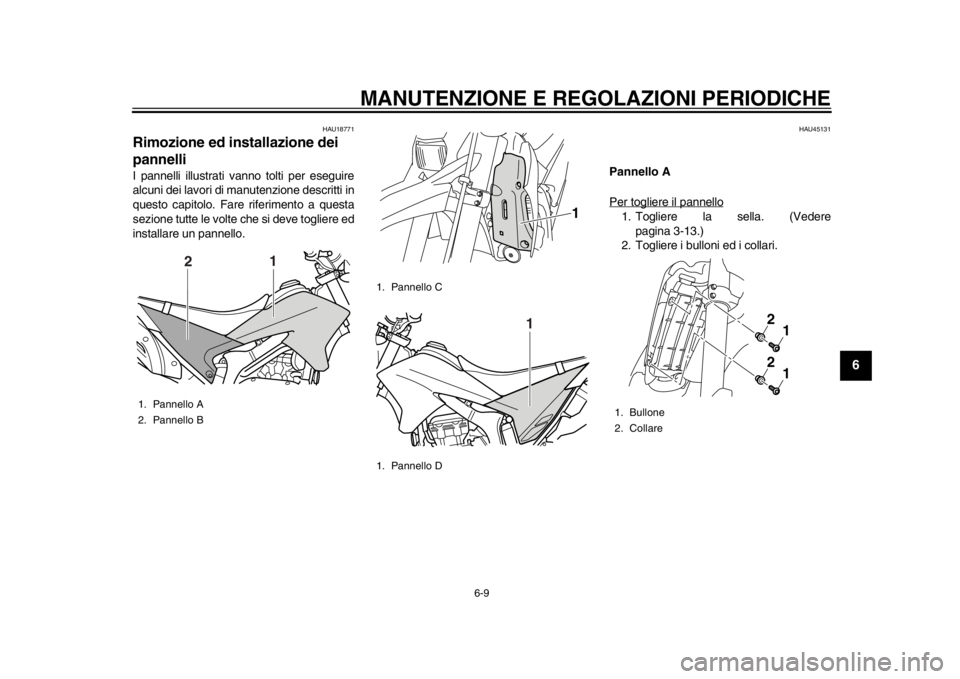

Rimozione ed installazione dei
pannelli I pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU45131
Pannello A
Per togliere il pannello1. Togliere la sella. (Vederepagina 3-13.)
2. Togliere i bulloni ed i collari.
1. Pannello A
2. Pannello B
1
2
1. Pannello C
1. Pannello D
1
1
1. Bullone
2. Collare
2
1
2
1
32D-9-HA.book 9 ページ ２０１２年７月２５日　水曜日　午後１２時２分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
1
2
3
4
56
7
8
9
3. Tirare verso l’esterno la parte anterioredel pannello, e poi togliere il pannello
estraendolo.
Per installare il pannello1. Posizionare il pannello nella sua posi- zione originaria, quindi installare i col-
lari e i bulloni. 2. Installare la sella.

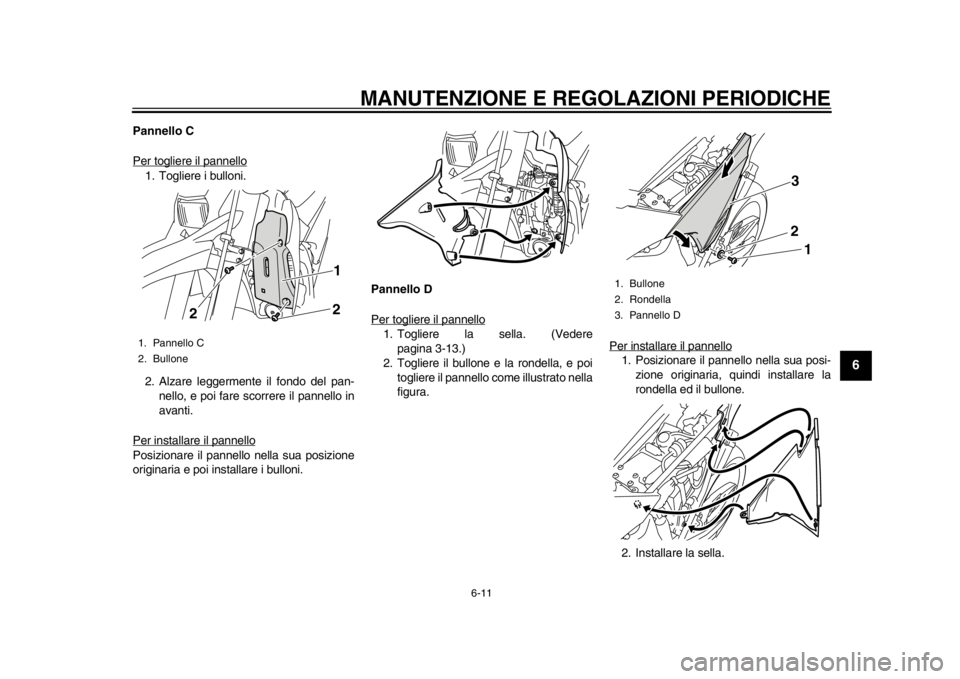

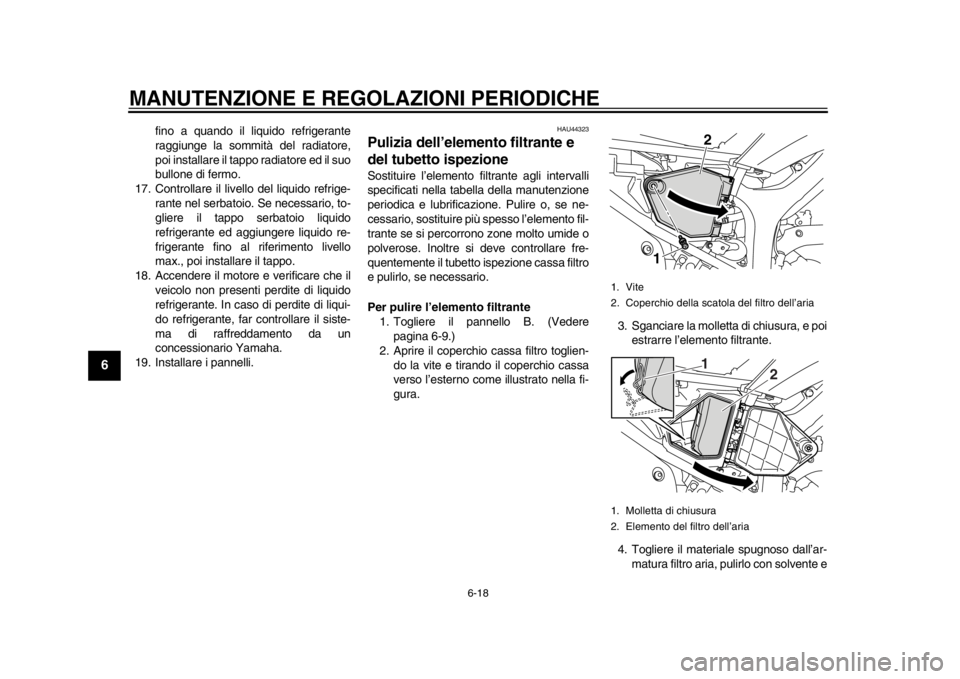

Pannello B
Per togliere il pannello
1. Togliere la sella. (Vedere pagina 3-13.)
2. Togliere il bullone, e poi togliere il pan-
nello come illustrato nella figura. Per installare il pannello
1. Posizionare il pannello nella sua posi-
zione originaria e poi installare il bullo-
ne.
2. Installare la sella.
1. Bullone
2. Collare
3. Pannello A1
2
3
1. Bullone
2. Pannello B
1 2
32D-9-HA.book 10 ページ ２０１２年７月２５日　水曜日　午後１２時２分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
2
3
4
567
8
9

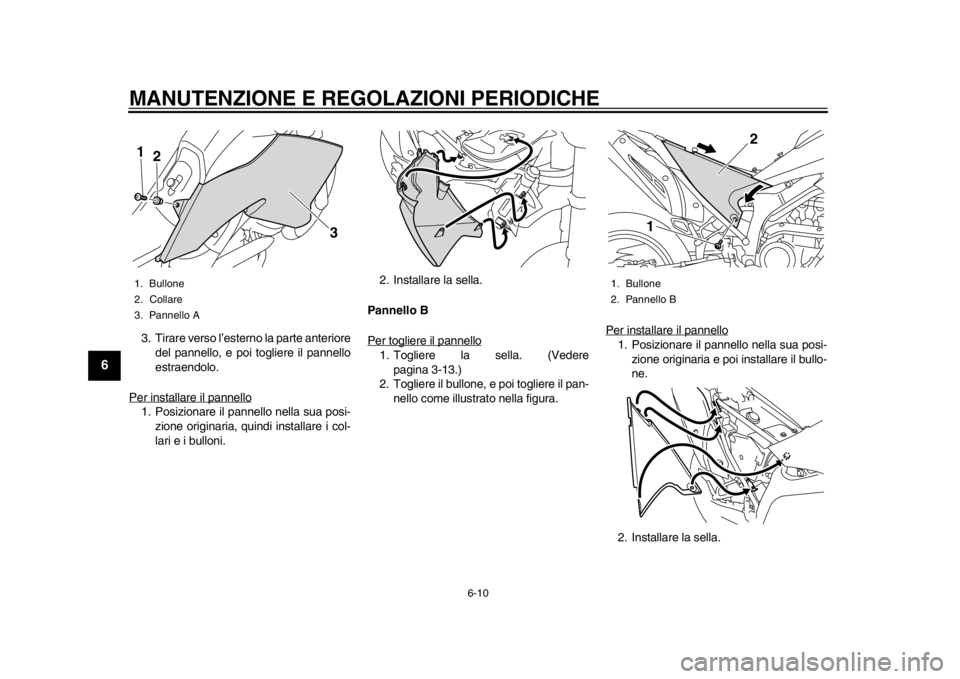

Pannello C
Per togliere il pannello1. Togliere i bulloni.
2. Alzare leggermente il fondo del pan-nello, e poi fare scorrere il pannello in
avanti.
Per installare il pannelloPosizionare il pannello nella sua posizione
originaria e poi installare i bulloni. Pannello D
Per togliere il pannello
1. Togliere la sella. (Vedere
pagina 3-13.)
2. Togliere il bullone e la rondella, e poi togliere il pannello come illustrato nella
figura. Per installare il pannello
1. Posizionare il pannello nella sua posi-
zione originaria, quindi installare la
rondella ed il bullone.
2. Installare la sella.
1. Pannello C
2. Bullone
12
2
1. Bullone
2. Rondella
3. Pannello D
3
2 1
32D-9-HA.book 11 ページ ２０１２年７月２５日　水曜日　午後１２時２分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
1
2
3
4
56
7
8
9
HAU48340

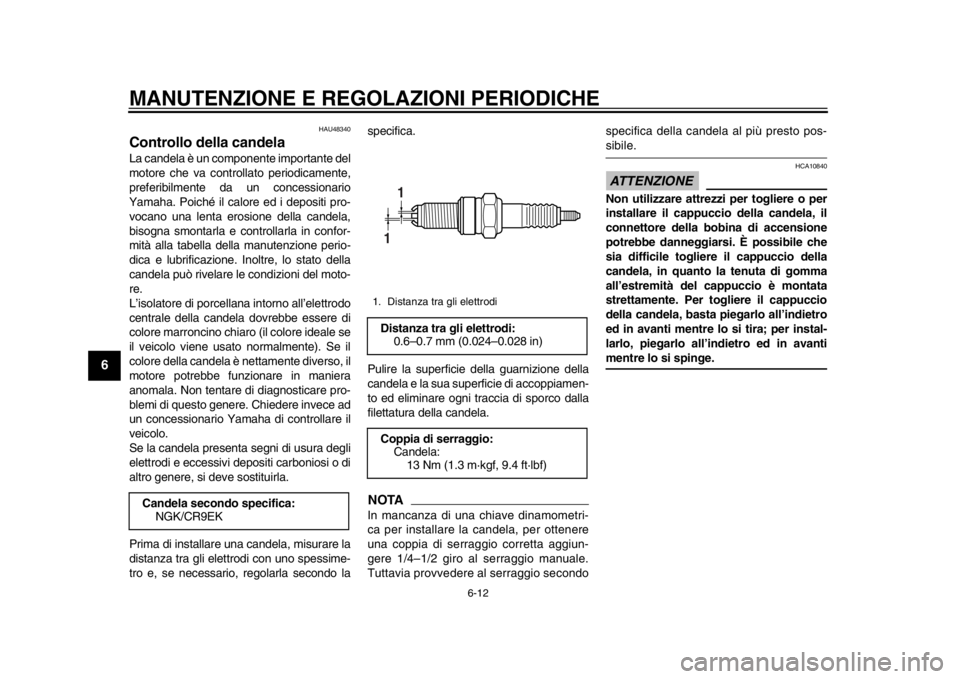

Controllo della candela La candela è un componente importante del
motore che va controllato periodicamente,
preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione della candela,
bisogna smontarla e controllarla in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato della
candela può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale della candela dovrebbe essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente). Se il
colore della candela è nettamente diverso, il
motore potrebbe funzionare in maniera
anomala. Non tentare di diagnosticare pro-
blemi di questo genere. Chiedere invece ad
un concessionario Yamaha di controllare il
veicolo.
Se la candela presenta segni di usura degli
elettrodi e eccessivi depositi carboniosi o di
altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTAIn mancanza di una chiave dinamometri-
ca per installare la candela, per ottenere
una coppia di serraggio corretta aggiun-
gere 1/4–1/2 giro al serraggio manuale.
Tuttavia provvedere al serraggio secondospecifica della candela al più presto pos-
sibile.ATTENZIONE
HCA10840
Non utilizzare attrezzi
per togliere o per
installare il cappuccio della candela, il
connettore della bobina di accensione
potrebbe danneggiarsi. È possibile che
sia difficile togliere il cappuccio della
candela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per togliere il cappuccio
della candela, basta piegarlo all’indietro
ed in avanti mentre lo si tira; per instal-
larlo, piegarlo all’indietro ed in avantimentre lo si spinge.
Candela secondo specifica: NGK/CR9EK
1. Distanza tra gli elettrodiDistanza tra gli elettrodi: 0.6–0.7 mm (0.024–0.028 in)
Coppia di serraggio: Candela:13 Nm (1.3 m·kgf, 9.4 ft·lbf)11
32D-9-HA.book 12 ページ ２０１２年７月２５日　水曜日　午後１２時２分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
2
3
4
567
8
9
HAU45143

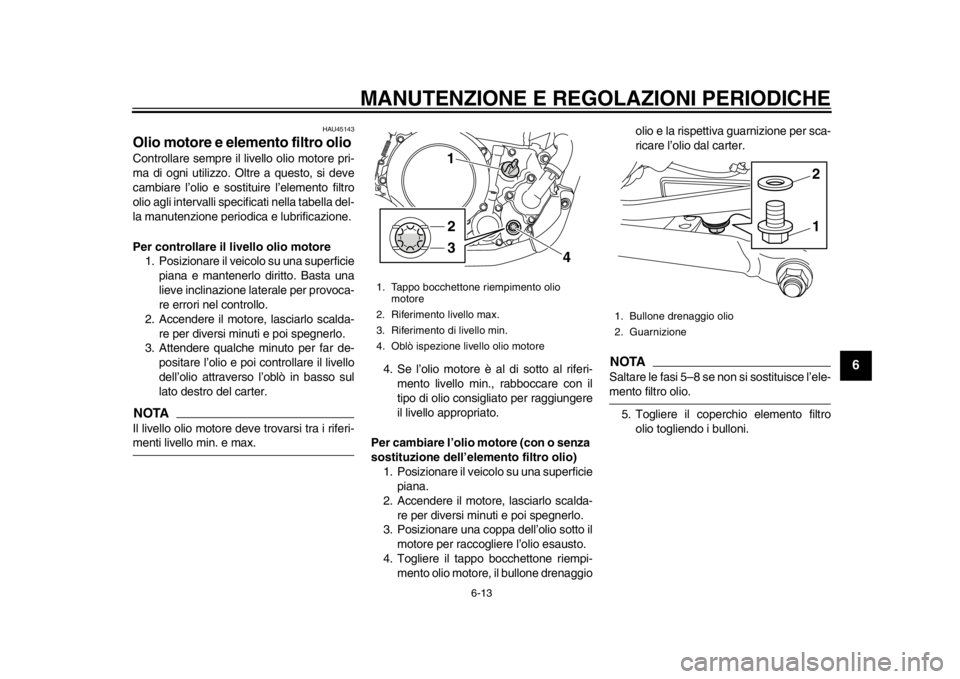

Olio motore e elemento filtro olio Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire l’elemento filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore 1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per far de- positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato destro del carter.NOTAIl livello olio motore dev e trovarsi tra i riferi-menti livello min. e max. 4. Se l’olio motore è al di sotto al riferi-
mento livello min., rabboccare con il
tipo di olio consigliato per raggiungere
il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione dell’elemento filtro olio) 1. Posizionare il veicolo su una superficie piana.
2. Accendere il motore, lasciarlo scalda- re per diversi minuti e poi spegnerlo.
3. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi- mento olio motore, il bullone drenaggio olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.
NOTASaltare le fasi 5–8 se non si sostituisce l’ele-mento filtro olio.

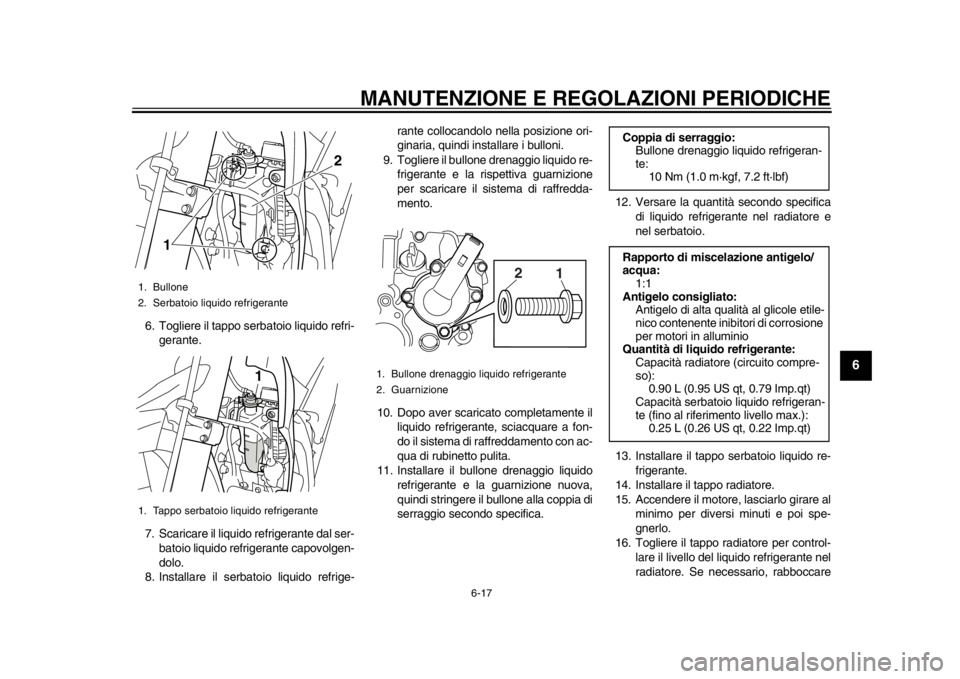

5. Togliere il coperchio elemento filtro olio togliendo i bulloni.
1. Tappo bocchettone riempimento olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
4. Oblò ispezione livello olio motore
1
2
3 4
1. Bullone drenaggio olio
2. Guarnizione
12
32D-9-HA.book 13 ページ ２０１２年７月２５日　水曜日　午後１２時２分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
1
2
3
4
56
7
8
9

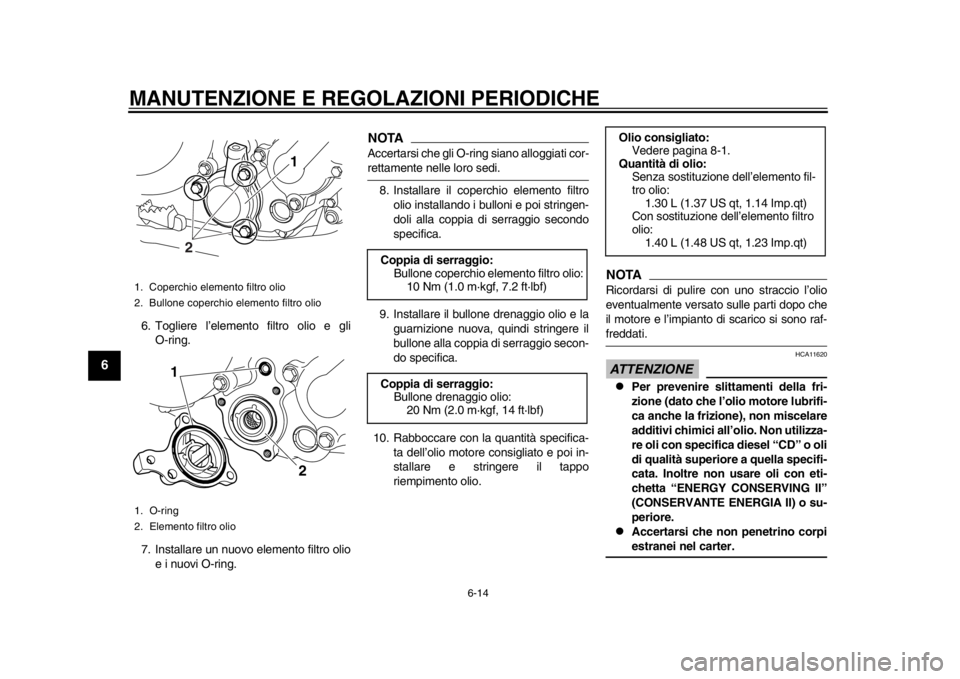

6. Togliere l’elemento filtro olio e gliO-ring.
7. Installare un nuovo elemento filtro olio e i nuovi O-ring.
NOTAAccertarsi che gli O-ring siano alloggiati cor-rettamente nelle loro sedi.
8. Installare il coperchio elemento filtro olio installando i bulloni e poi stringen-
doli alla coppia di serraggio secondo
specifica.
9. Installare il bullone drenaggio olio e la guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio secon-
do specifica.
10. Rabboccare con la quantità specifica- ta dell’olio motore consigliato e poi in-
stallare e stringere il tappo
riempimento olio.
NOTARicordarsi di pulire co n uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-freddati.ATTENZIONE
HCA11620

Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.

Accertarsi che non penetrino corpiestranei nel carter.
1. Coperchio elemento filtro olio
2. Bullone coperchio elemento filtro olio
1. O-ring
2. Elemento filtro olio
1
2
1
2
Coppia di serraggio:Bullone coperchio elemento filtro olio:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Coppia di serraggio: Bullone drenaggio olio:20 Nm (2.0 m·kgf, 14 ft·lbf)
Olio consigliato: Vedere pagina 8-1.
Quantità di olio: Senza sostituzione dell’elemento fil-
tro olio:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Con sostituzione dell’elemento filtro
olio:
1.40 L (1.48 US qt, 1.23 Imp.qt)
32D-9-HA.book 14 ページ ２０１２年７月２５日　水曜日　午後１２時２分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
2
3
4
567
8
9
11. Accendere il motore e lasciarlo girareal minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
12. Spegnere il motore, attendere qualche minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.ATTENZIONE
HCA11231

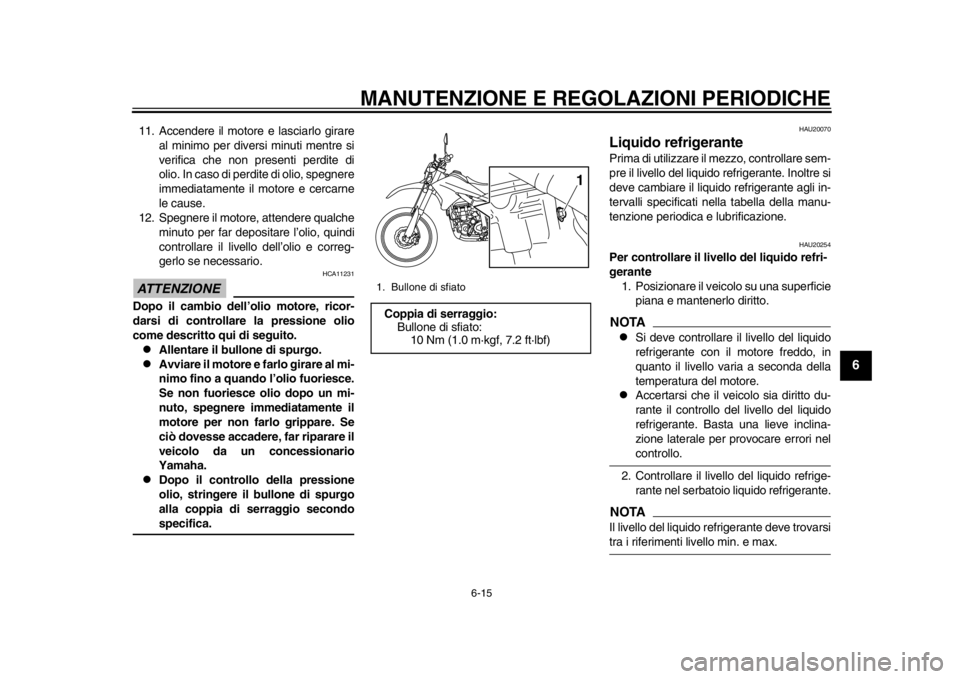

Dopo il cambio dell’olio motore, ricor-
darsi di controllare la pressione olio
come descritto qui di seguito.
Allentare il bullone di spurgo.

Avviare il motore e farlo girare al mi-
nimo fino a quando l’olio fuoriesce.
Se non fuoriesce olio dopo un mi-
nuto, spegnere immediatamente il
motore per non farlo grippare. Se
ciò dovesse accadere, far riparare il
veicolo da un concessionario
Yamaha.

Dopo il controllo della pressione
olio, stringere il bullone di spurgo
alla coppia di serraggio secondospecifica.
HAU20070

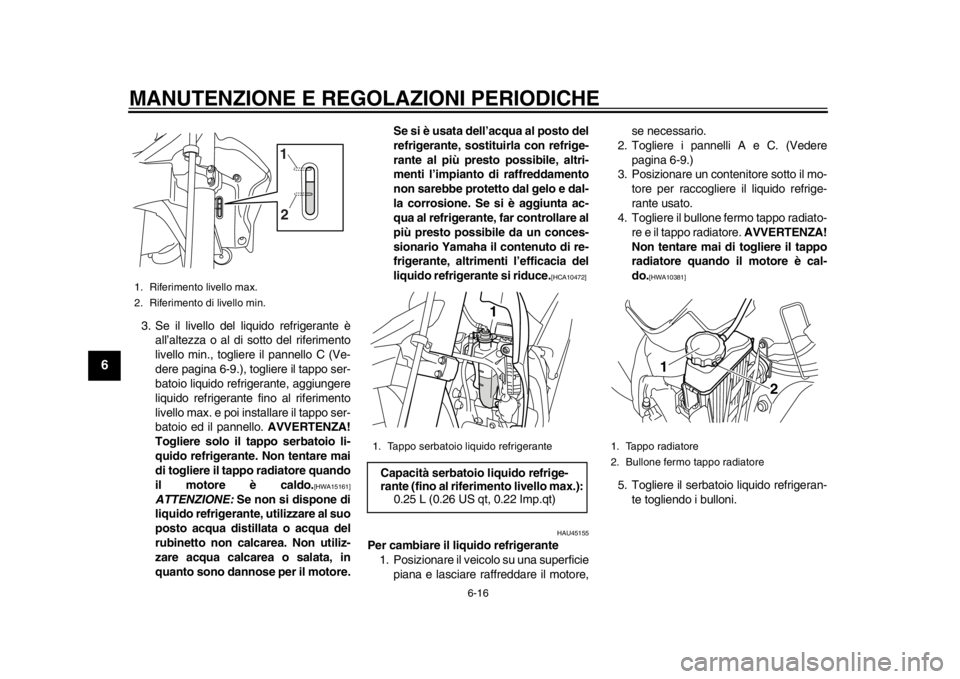

Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU20254
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.NOTA
Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.

Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nelcontrollo.
2. Controllare il livello del liquido refrige- rante nel serbatoio liquido refrigerante.
NOTAIl livello del liquido refrigerante deve trovarsitra i riferimenti livello min. e max.
1. Bullone di sfiatoCoppia di serraggio:Bullone di sfiato:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
32D-9-HA.book 15 ページ ２０１２年７月２５日　水曜日　午後１２時２分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
1
2
3
4
56
7
8
9
3. Se il livello del liquido refrigerante èall’altezza o al di sotto del riferimento
livello min., togliere il pannello C (Ve-
dere pagina 6-9.), togliere il tappo ser-
batoio liquido refrigerante, aggiungere
liquido refrigerante fino al riferimento
livello max. e poi installare il tappo ser-
batoio ed il pannello. AVVERTENZA!
Togliere solo il tappo serbatoio li-
quido refrigerante. Non tentare mai
di togliere il tappo radiatore quando
il motore è caldo.
[HWA15161]
ATTENZIONE: Se non si dispone di
liquido refrigerante, utilizzare al suo
posto acqua distillata o acqua del
rubinetto non calcarea. Non utiliz-
zare acqua calcarea o salata, in
quanto sono dannose per il motore. Se si è usata dell’acqua al posto del
refrigerante, sostituirla con refrige-
rante al più presto possibile, altri-
menti l’impianto di raffreddamento
non sarebbe protetto dal gelo e dal-
la corrosione. Se si è aggiunta ac-
qua al refrigerante, far controllare al
più presto possibile da un conces-
sionario Yamaha il contenuto di re-
frigerante, altrimenti l’efficacia del
liquido refrigerante si riduce.
[HCA10472]

HAU45155
Per cambiare il liquido refrigerante
1. Posizionare il veicolo su una superficie piana e lasciare raffreddare il motore, se necessario.
2. Togliere i pannelli A e C. (Vedere
pagina 6-9.)
3. Posizionare un contenitore sotto il mo- tore per raccogliere il liquido refrige-
rante usato.
4. Togliere il bullone fermo tappo radiato- re e il tappo radiatore. AVVERTENZA!
Non tentare mai di togliere il tappo
radiatore quando il motore è cal-
do.
[HWA10381]

5. Togliere il serbatoio liquido refrigeran- te togliendo i bulloni.
1. Riferimento livello max.
2. Riferimento di livello min.
1
2
1. Tappo serbatoio liquido refrigeranteCapacità serbatoio liquido refrige-
rante (fino al riferimento livello max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1
1. Tappo radiatore
2. Bullone fermo tappo radiatore
2
1
32D-9-HA.book 16 ページ ２０１２年７月２５日　水曜日　午後１２時２分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
2
3
4
567
8
9
6. Togliere il tappo serbatoio liquido refri-gerante.
7. Scaricare il liquido refrigerante dal ser- batoio liquido refrigerante capovolgen-
dolo.
8. Installare il serbatoio liquido refrige- rante collocandolo nella posizione ori-
ginaria, quindi installare i bulloni.
9. Togliere il bullone drenaggio liquido re- frigerante e la rispettiva guarnizione
per scaricare il si stema di raffredda-
mento.
10. Dopo aver scaricato completamente il liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con ac-
qua di rubinetto pulita.
11. Installare il bullone drenaggio liquido refrigerante e la guarnizione nuova,
quindi stringere il bullone alla coppia di
serraggio secondo specifica. 12. Versare la quantità secondo specifica
di liquido refrigerante nel radiatore e
nel serbatoio.
13. Installare il tappo serbatoio liquido re- frigerante.
14. Installare il tappo radiatore.
15. Accendere il motore, lasciarlo girare al minimo per diversi minuti e poi spe-
gnerlo.
16. Togliere il tappo radiatore per control- lare il livello del liquido refrigerante nel
radiatore. Se necessario, rabboccare1. Bullone
2. Serbatoio liquido refrigerante
1. Tappo serbatoio liquido refrigerante
1 2
1
1. Bullone drenaggio liquido refrigerante
2. Guarnizione
1
2
Coppia di serraggio:
Bullone drenaggio liquido refrigeran-
te:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Rapporto di miscelazione antigelo/
acqua: 1:1
Antigelo consigliato: Antigelo di alta qualità al glicole etile-
nico contenente inibitori di corrosione
per motori in alluminio
Quantità di liquido refrigerante: Capacità radiatore (circuito compre-
so):
0.90 L (0.95 US qt, 0.79 Imp.qt)
Capacità serbatoio liquido refrigeran-
te (fino al riferimento livello max.):
0.25 L (0.26 US qt, 0.22 Imp.qt)
32D-9-HA.book 17 ページ ２０１２年７月２５日　水曜日　午後１２時２分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
1
2
3
4
56
7
8
9
fino a quando il liquido refrigerante
raggiunge la sommità del radiatore,
poi installare il tappo radiatore ed il suo
bullone di fermo.
17. Controllare il livello del liquido refrige-
rante nel serbatoio. Se necessario, to-
gliere il tappo serbatoio liquido
refrigerante ed aggiungere liquido re-
frigerante fino al riferimento livello
max., poi installare il tappo.
18. Accendere il motore e verificare che il
veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.
19. Installare i pannelli.
HAU44323
Pulizia dell’elemento filtrante e
del tubetto ispezione Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Pulire o, se ne-
cessario, sostituire più spesso l’elemento fil-
trante se si percorrono zone molto umide o
polverose. Inoltre si deve controllare fre-
quentemente il tubetto ispezione cassa filtro
e pulirlo, se necessario.
Per pulire l’elemento filtrante
1. Togliere il pannello B. (Vedere pagina 6-9.)
2. Aprire il coperchio cassa filtro toglien-
do la vite e tirando il coperchio cassa
verso l’esterno come illustrato nella fi-
gura. 3. Sganciare la molletta di chiusura, e poi
estrarre l’elemento filtrante.
4. Togliere il materiale spugnoso dall’ar- matura filtro aria, pulirlo con solvente e
1. Vite
2. Coperchio della scatola del filtro dell’aria
1. Molletta di chiusura
2. Elemento del filtro dell’aria
2
11
2
32D-9-HA.book 18 ページ ２０１２年７月２５日　水曜日　午後１２時２分
