MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
1
2
3
4
56
7
8
9
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com águaabundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.

As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.

MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.
PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias conven-cional danificará a bateria.
Acondicionamento da bateria 1. Caso não pretenda conduzir o mode-
lo durante mais de um mês, retire a
bateria, carregue-a totalmente e co-
loque-a num local fresco e seco.
PRECAUÇÃO: Para remover a ba-
teria, deve verificar se a chave está
rodada para “OFF”, e, em seguida,
desligue o fio negativo antes de
desligar o fio positivo.
[PCA16303]
2. Caso a bateria fique guardada durante mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se a
chave está rodada para “OFF”, e,
em seguida, ligue o fio positivo an-
tes de ligar o fio negativo.
[PCA16841]
PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada po-
derá provocar danos permanentes namesma.
32D-F8199-PC.book 35 ページ ２０１３年７月１０日　水曜日　午後５時１９分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-36
2
3
4
567
8
9
PAU23543
Substituição dos fusíveisO fusível principal encontra-se por trás do
painel D. (Consulte a página 6-8.)
A caixa de fusíveis, que contém os fusíveis
para os diferentes circuitos, encontra-se
por trás do painel C. (Consulte a
página 6-8.) Se um fusível estiver queimado, substitua-o
do modo seguinte.
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomendada, para evitar causar
grandes danos no sistema eléctrico
e possivelmente um incên-
dio.
[PWA15132]
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso um fusível se volte imediata-
mente a queimar, solicite a um con-
cessionário Yamaha que verifique o
sistema eléctrico.

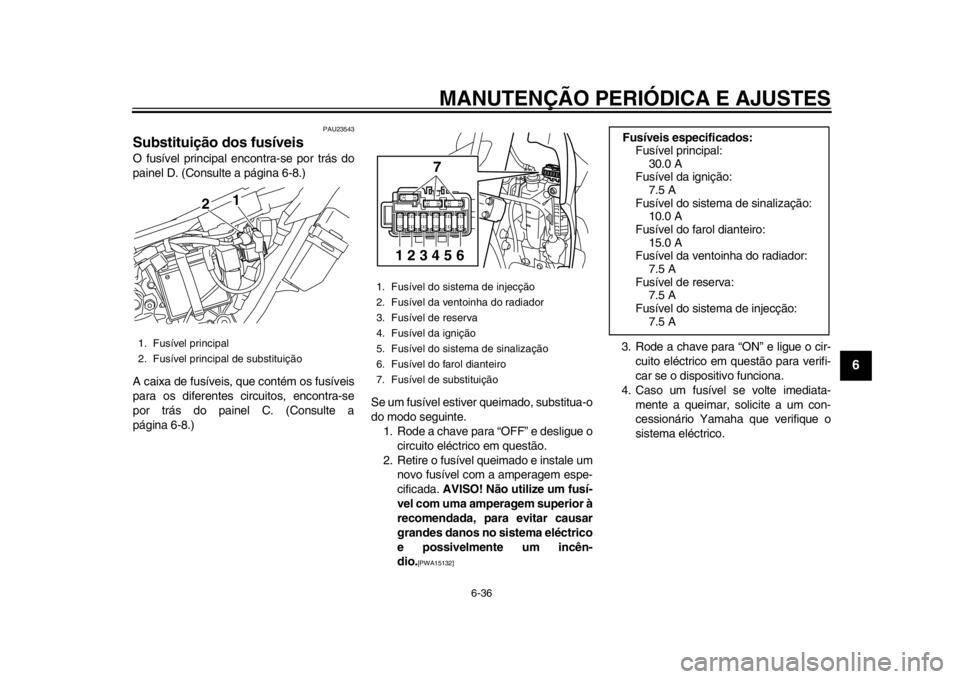

1. Fusível principal
2. Fusível principal de substituição
2 1
1. Fusível do sistema de injecção
2. Fusível da ventoinha do radiador
3. Fusível de reserva
4. Fusível da ignição
5. Fusível do sistema de sinalização
6. Fusível do farol dianteiro
7. Fusível de substituição
7
123456
Fusíveis especificados:
Fusível principal:30.0 A
Fusível da ignição:
7.5 A
Fusível do sistema de sinalização: 10.0 A
Fusível do farol dianteiro: 15.0 A
Fusível da ventoinha do radiador:
7.5 A
Fusível de reserva: 7.5 A
Fusível do sistema de injecção: 7.5 A
32D-F8199-PC.book 36 ページ ２０１３年７月１０日　水曜日　午後５時１９分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-37
1
2
3
4
56
7
8
9
PAU45216
Substituição da lâmpada do farol
dianteiroEste modelo está equipado com uma lâm-
pada do farol dianteiro de halogéneo. Se a
lâmpada do farol dianteiro se fundir, substi-
tua-a do modo que se segue.PRECAUÇÃO
PCA10651
Tenha cuidado para não danificar as se-
guintes peças:
Lâmpada do farol dianteiro
Não toque na parte em vidro da lâm-
pada do farol dianteiro para evitar
que se suje com óleo, caso contrá-
rio a transparência do vidro, a lumi-
nosidade da lâmpada e o seu tempo
de duração serão adversamente
afectados. Limpe minuciosamente
quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um
pano humedecido com álcool ou di-
luente.

Lente do farol dianteiro
Não cole nenhum tipo de película
colorida nem autocolantes na lente
do farol dianteiro.
Não utilize uma lâmpada do farol
dianteiro com um consumo em wat-ts superior ao especificado.1. Remova a carenagem do farol diantei-
ro juntamente com a unidade do farol
dianteiro, retirando as cavilhas e pu-
xando para cima conforme ilustrado.
2. Desligue o acoplador do farol dianteiro e retire a cobertura da lâmpada do fa-
rol dianteiro. 3. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da.
4. Coloque uma nova lâmpada do farol dianteiro e fixe-a com o respectivo su-
porte.

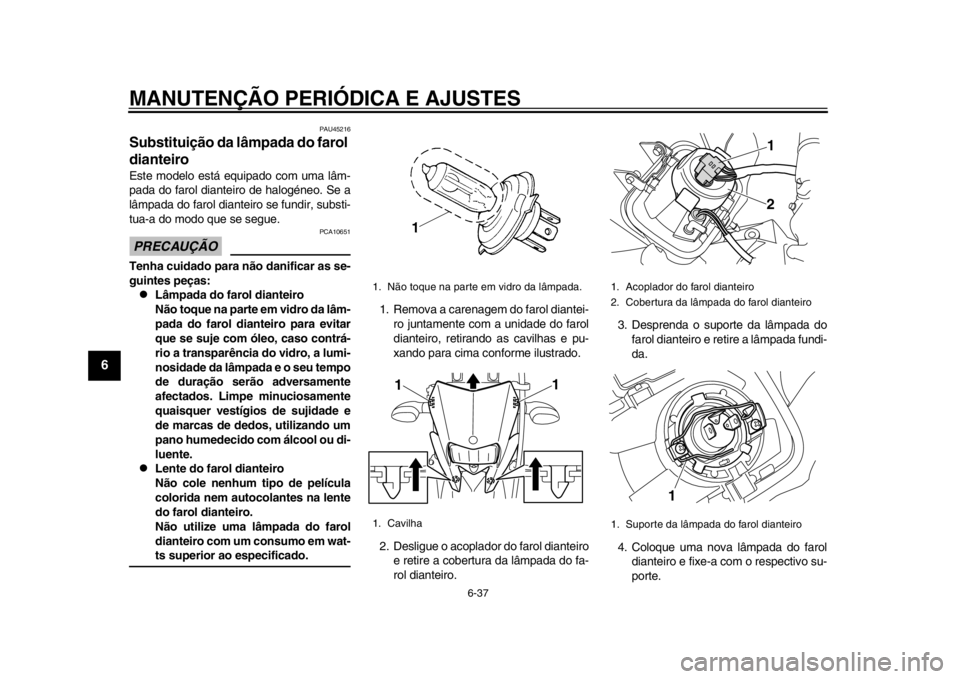

1. Não toque na parte em vidro da lâmpada.
1. Cavilha
1
1
1. Acoplador do farol dianteiro
2. Cobertura da lâmpada do farol dianteiro
1. Suporte da lâmpada do farol dianteiro
1
2
1
32D-F8199-PC.book 37 ページ ２０１３年７月１０日　水曜日　午後５時１９分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-38
2
3
4
567
8
9
5. Instale a cobertura da lâmpada e ligueo acoplador.
6. Instale a carenagem do farol dianteiro (juntamente com a unidade do farol
dianteiro) na posição original e, de se-
guida, instale as cavilhas.
7. Solicite a um concessionário Yamaha que ajuste o feixe do farol dianteiro,
caso necessário.
PAU24182
Luz do travão/farolim traseiroEste modelo está equipado com uma luz do
travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.
PAU24205
Substituição de uma lâmpada do

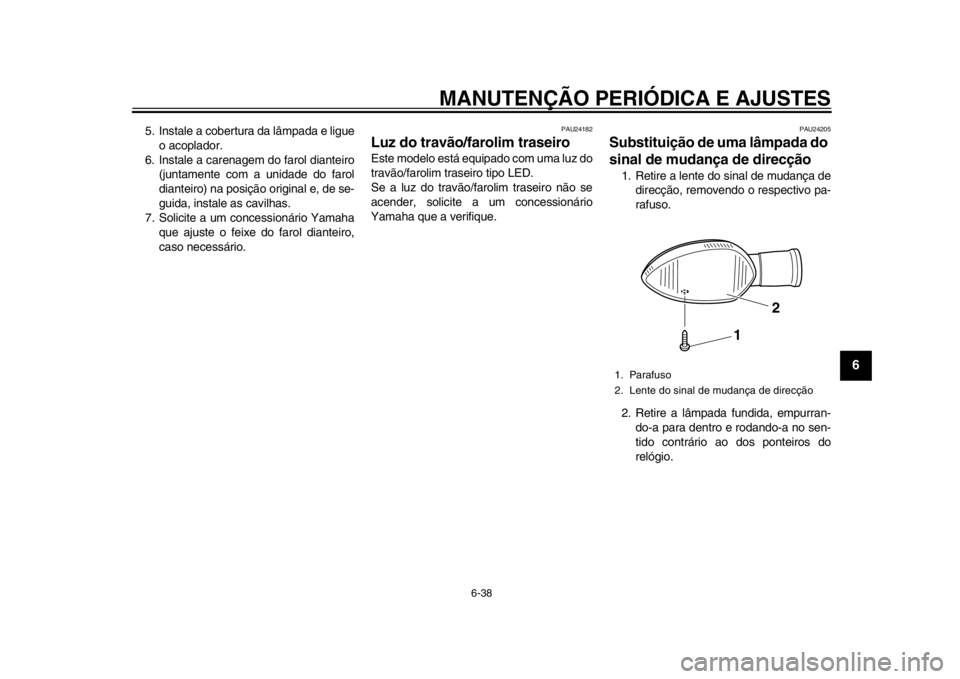

sinal de mudança de direcção1. Retire a lente do sinal de mudança de direcção, removendo o respectivo pa-
rafuso.
2. Retire a lâmpada fundida, empurran- do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.1. Parafuso
2. Lente do sinal de mudança de direcção
1
2
32D-F8199-PC.book 38 ページ ２０１３年７月１０日　水曜日　午後５時１９分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-39
1
2
3
4
56
7
8
9
3. Introduza uma lâmpada nova no re-ceptáculo, empurre- a para dentro e ro-
de-a no sentido dos ponteiros do
relógio até que pare.
4. Instale a lente, colocando o respectivo parafuso. PRECAUÇÃO: Não aperte
demasiado o parafuso pois a lente
poderá partir.
[PCA11192] PAU24314
Substituição da lâmpada da luz

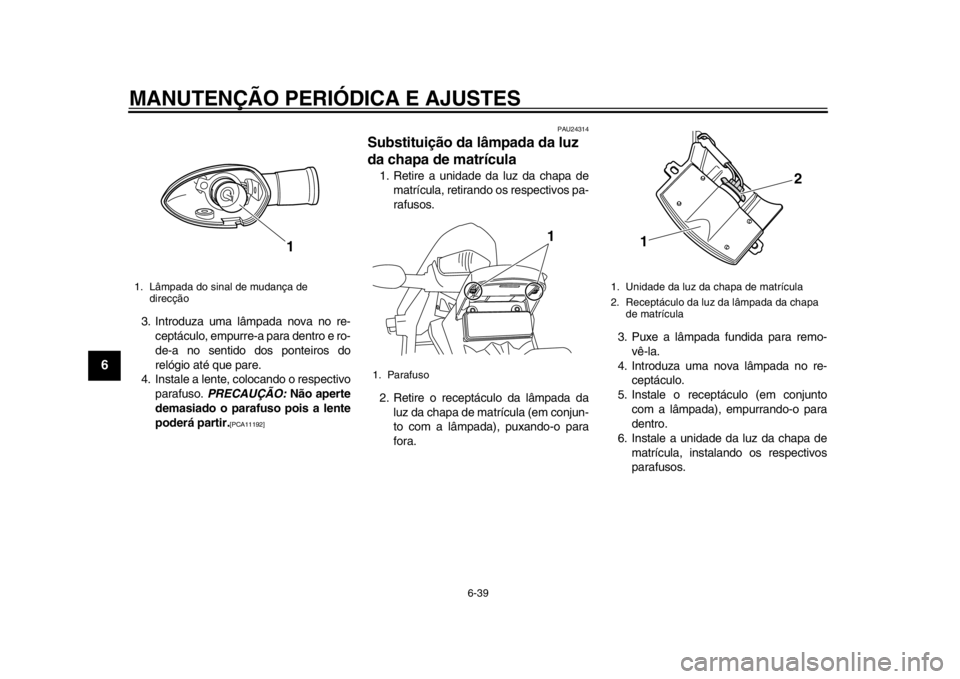

da chapa de matrícula1. Retire a unidade da luz da chapa de
matrícula, retirando os respectivos pa-
rafusos.
2. Retire o receptáculo da lâmpada da luz da chapa de matrícula (em conjun-
to com a lâmpada), puxando-o para
fora. 3. Puxe a lâmpada fundida para remo-
vê-la.
4. Introduza uma nova lâmpada no re- ceptáculo.
5. Instale o receptáculo (em conjunto com a lâmpada), empurrando-o para
dentro.
6. Instale a unidade da luz da chapa de matrícula, instalando os respectivos
parafusos.
1. Lâmpada do sinal de mudança de direcção
1
1. Parafuso
1
1. Unidade da luz da chapa de matrícula
2. Receptáculo da luz da lâmpada da chapa de matrícula
1 2
32D-F8199-PC.book 39 ページ ２０１３年７月１０日　水曜日　午後５時１９分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-41
1
2
3
4
56
7
8
9
PAU24361
Roda da frente
PAU56321
Remoção da roda dianteira
AVISO
PWA10822
Para evitar ferimentos, apoie bem o veí-

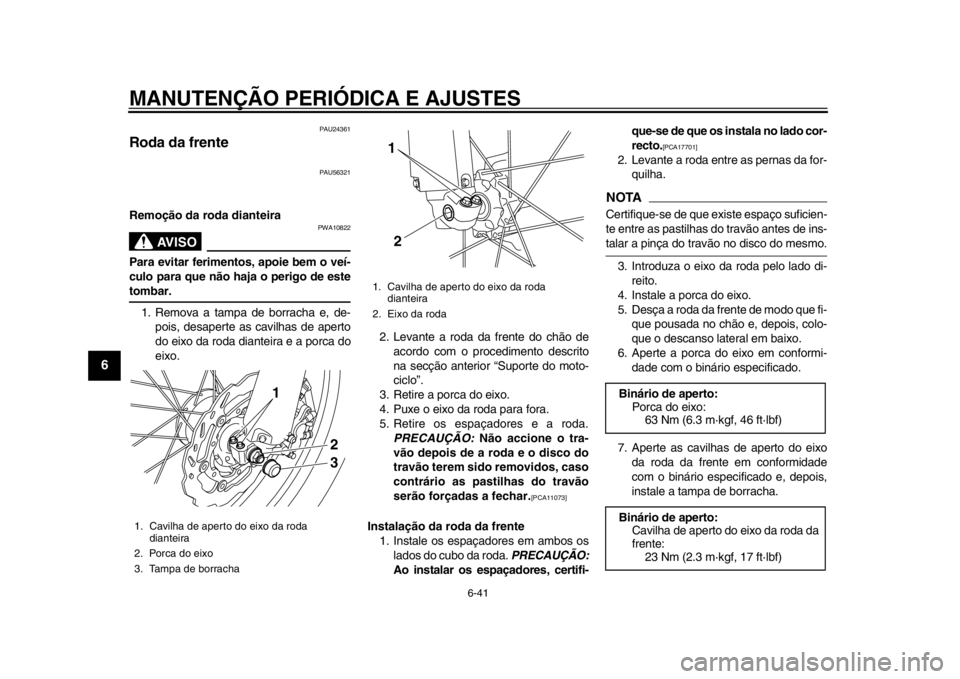

culo para que não haja o perigo de estetombar.1. Remova a tampa de borracha e, de- pois, desaperte as cavilhas de aperto
do eixo da roda dianteira e a porca do
eixo. 2. Levante a roda da frente do chão de
acordo com o proc edimento descrito
na secção anterior “Suporte do moto-
ciclo”.
3. Retire a porca do eixo.
4. Puxe o eixo da roda para fora.
5. Retire os espaçadores e a roda. PRECAUÇÃO: Não accione o tra-
vão depois de a roda e o disco do
travão terem sido removidos, caso
contrário as pastilhas do travão
serão forçadas a fechar.
[PCA11073]
Instalação da roda da frente 1. Instale os espaç adores em ambos os
lados do cubo da roda. PRECAUÇÃO:
Ao instalar os espaçadores, certifi- que-se de que os in
stala no lado cor-
recto.
[PCA17701]
2. Levante a roda entre as pernas da for- quilha.NOTACertifique-se de que existe espaço suficien-
te entre as pastilhas do travão antes de ins-talar a pinça do travão no disco do mesmo.
3. Introduza o eixo da roda pelo lado di- reito.
4. Instale a porca do eixo.
5. Desça a roda da frente de modo que fi- que pousada no chão e, depois, colo-
que o descanso lateral em baixo.
6. Aperte a porca do eixo em conformi- dade com o binário especificado.
7. Aperte as cavilhas de aperto do eixo da roda da frente em conformidade
com o binário especificado e, depois,
instale a tampa de borracha.
1. Cavilha de aperto do eixo da roda dianteira
2. Porca do eixo
3. Tampa de borracha
23
1
1. Cavilha de aperto do eixo da roda dianteira
2. Eixo da roda
1
2
Binário de aperto: Porca do eixo:63 Nm (6.3 m·kgf, 46 ft·lbf)
Binário de aperto: Cavilha de aperto do eixo da roda da
frente:23 Nm (2.3 m·kgf, 17 ft·lbf)
32D-F8199-PC.book 41 ページ ２０１３年７月１０日　水曜日　午後５時１９分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-43
1
2
3
4
56
7
8
9
8. Retire as polias da corrente de trans-missão, os espaçadores e a roda.
PRECAUÇÃO: Não accione o tra-
vão depois de a roda e o disco do
travão terem sido removidos, caso
contrário as pastilhas do travão se-
rão forçadas a fechar.
[PCA11073]
Instalação da roda de trás 1. Instale os espaçadores em ambos os
lados do cubo da roda. PRECAUÇÃO:
Ao instalar os espaçadores, certifi-
que-se de que os instala no lado
correcto.
[PCA17701]
2. Instale a roda, as polias da corrente de transmissão e o braço da pinça do tra-
vão, inserindo o eixo da roda pelo lado
esquerdo.
NOTA
Certifique-se de que insere o retentor
do braço da pinça do travão na fenda
do braço oscilante.

Certifique-se de que existe espaço su-
ficiente entre as pastilhas do travãoantes de instalar a roda.
3. Instale a corrente de transmissão no carreto traseiro.
4. Instale a anilha e a porca do eixo.
5. Desça a roda de trás de modo que fi- que pousada no chão e, depois, colo-
que o descanso lateral em baixo.
6. Ajuste a folga da corrente de transmis- são. (Consulte a página 6-28.)
7. Aperte a porca do eixo e, de seguida, as contraporcas
em conformidade
com os binários especificados.

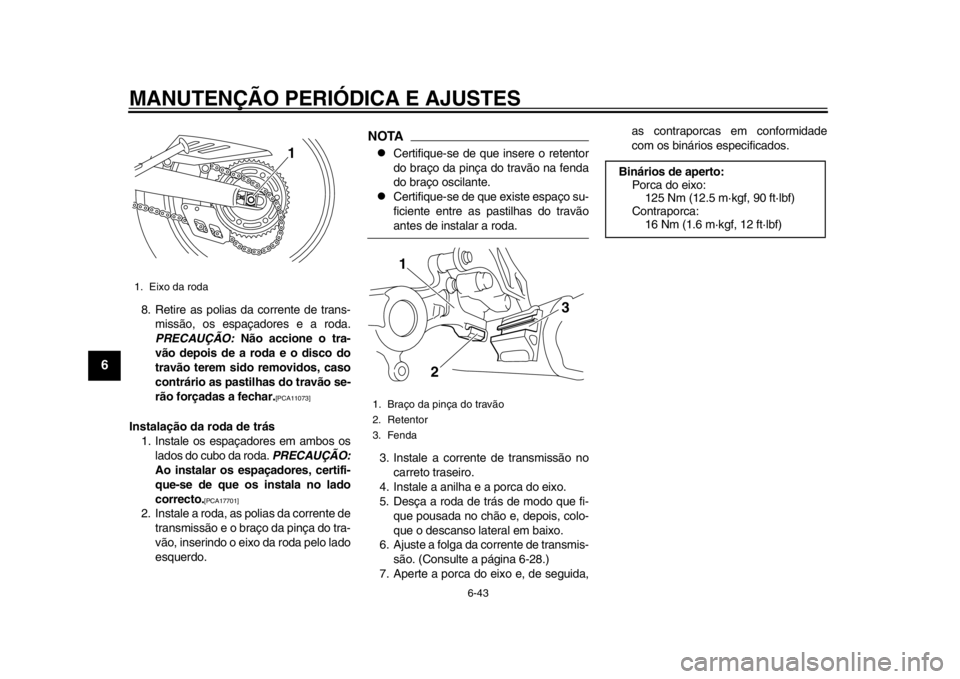

1. Eixo da roda
1
1. Braço da pinça do travão
2. Retentor
3. Fenda
1
2
3
Binários de aperto:Porca do eixo:
125 Nm (12.5 m·kgf, 90 ft·lbf)
Contraporca: 16 Nm (1.6 m·kgf, 12 ft·lbf)
32D-F8199-PC.book 43 ページ ２０１３年７月１０日　水曜日　午後５時１９分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-44
2
3
4
567
8
9
PAU25872
Detecção e resolução de
problemasEmbora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e perda
de potência.
As seguintes tabelas de detecção e resolu-
ção de problemas apresentam procedimen-
tos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessár ios para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume durante a verificação do siste- ma de combustível
e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos graves
ou danos materiais.
32D-F8199-PC.book 44 ページ ２０１３年７月１０日　水曜日　午後５時１９分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-45
1
2
3
4
56
7
8
9
PAU42136

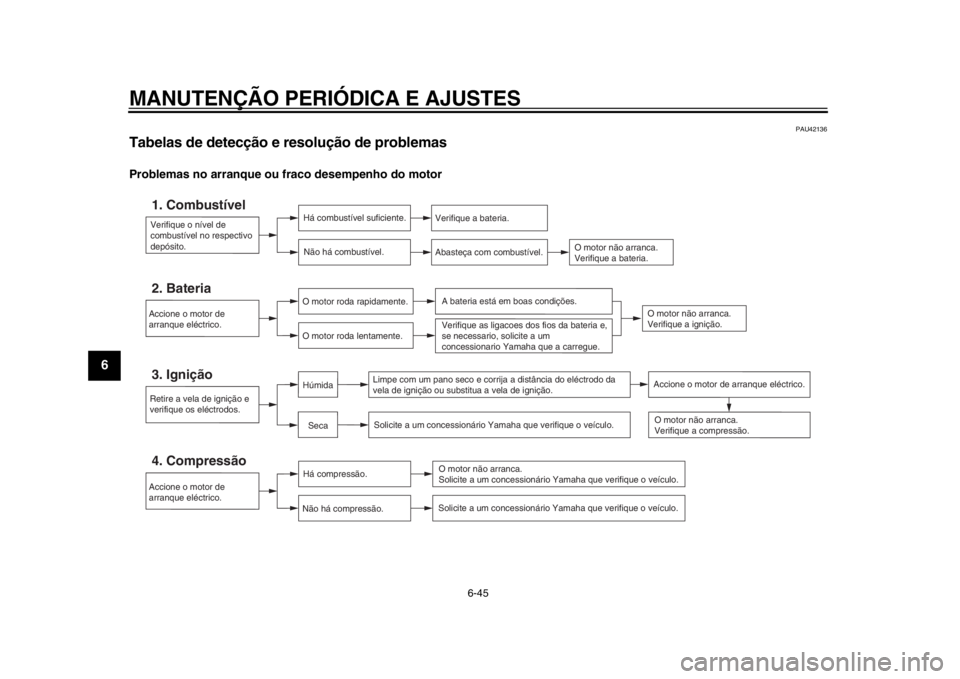

Tabelas de detecção e resolução de problemasProblemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Compressão
Há compressão.
Não há compressão.
Solicite a um concessionário Yamaha que verifique o veículo.O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Retire a vela de ignição e
verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija a distância do eléctrodo da
vela de ignição ou substitua a vela de ignição. Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.
SecaHúmida
Accione o motor de arranque eléctrico.O motor não arranca.
Verifique a ignição.
Accione o motor de
arranque eléctrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligacoes dos fios da bateria e,
se necessario, solicite a um
concessionario Yamaha que a carregue.
32D-F8199-PC.book 45 ページ ２０１３年７月１０日　水曜日　午後５時１９分

MANUTENÇÃO PERIÓDICA E AJUSTES
6-46
2
3
4
567
8
9

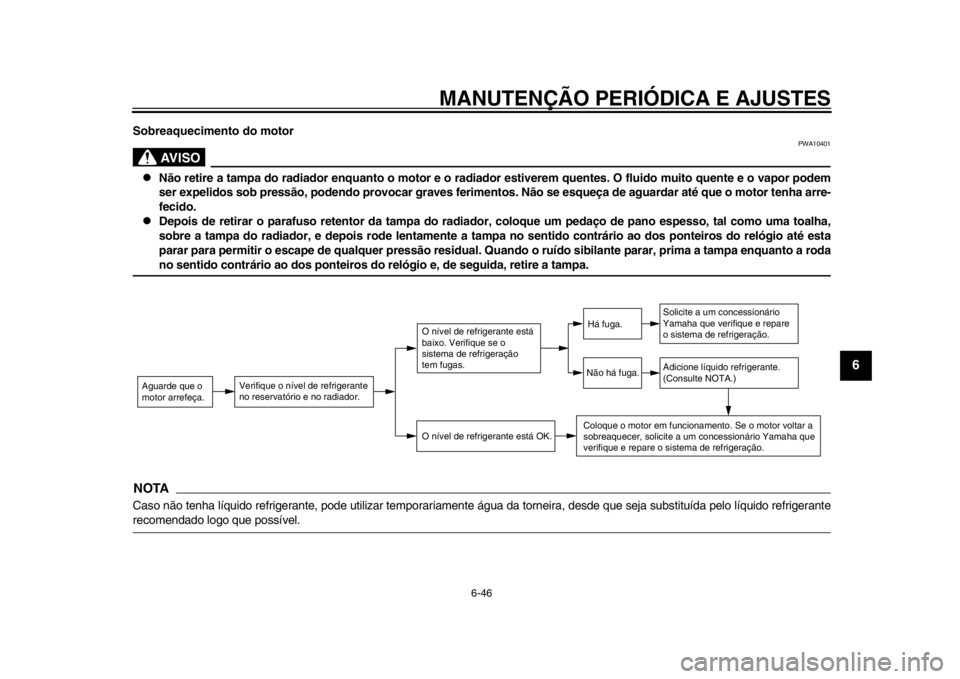

Sobreaquecimento do motor
AVISO
PWA10401

Não retire a tampa do radiador enquanto o motor e o radiador estiverem quentes. O fluido muito quente e o vapor podem
ser expelidos sob pressão, podendo provocar graves ferimentos. Não se esqueça de aguardar até que o motor tenha arre-
fecido.

Depois de retirar o parafuso retentor da tampa do radiador, coloque um pedaço de pano espesso, tal como uma toalha,
sobre a tampa do radiador, e depois rode lentamente a ta mpa no sentido contrário ao dos ponteiros do relógio até esta
parar para permitir o escape de qualquer pressão residual. Qu ando o ruído sibilante parar, prima a tampa enquanto a rodano sentido contrário ao dos ponteiros do relógio e, de seguida, retir\
e a tampa.
NOTACaso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, des de que seja substituída pelo líquido refrigeranterecomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.Há fuga.
Não há fuga.
32D-F8199-PC.book 46 ページ ２０１３年７月１０日　水曜日　午後５時１９分
