YAMAHA WR 250R 2015 Betriebsanleitungen (in German)

8-1
1
2
3
4
5
6
789
10
11
12
TECHNISCHE DATEN
GAU5091P
Abmessungen:Gesamtlänge: 2180 mm (85.8 in)
Gesamtbreite: 810 mm (31.9 in)
Gesamthöhe: 1230 mm (48.4 in)
Sitzhöhe:
930 mm (36.6 in)
Radstand: 1420 mm (55.9 in)
Bodenfreiheit: 300 mm (11.81 in)
Mindest-Wendekreis:
2300 mm (90.6 in)Gewicht:Gewicht (fahrfertig):134 kg (295 lb)Motor:Bauart:Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung: Einzylinder
Hubraum:
250 cm
3
Bohrung  Hub:
77.0  53.6 mm (3.03  2.11 in)
Verdichtungsverhältnis: 11.8 : 1
Startsystem:
Elektrostarter
Schmiersystem: Nasssumpfschmierung

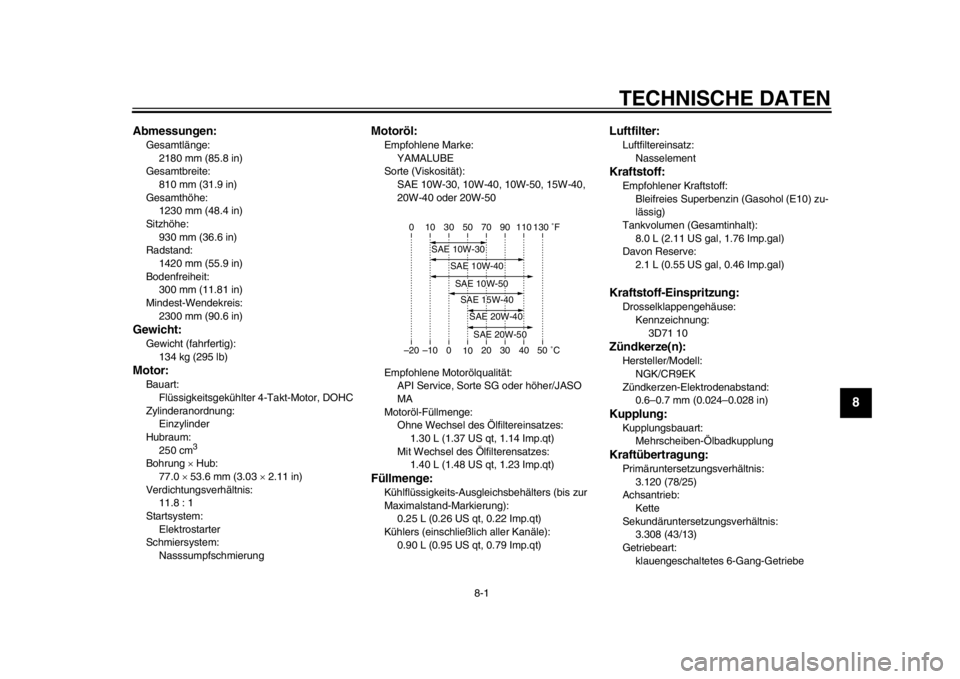

Motoröl:Empfohlene Marke:
YAMALUBE
Sorte (Viskosität): SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität: API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge: Ohne Wechsel des Ölfiltereinsatzes:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Mit Wechsel des Ölfilterensatzes: 1.40 L (1.48 US qt, 1.23 Imp.qt)Füllmenge:Kühlflüssigkeits-Ausglei chsbehälters (bis zur
Maximalstand-Markierung): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühlers (einschließlich aller Kanäle):
0.90 L (0.95 US qt, 0.79 Imp.qt)
Luftfilter:Luftfiltereinsatz:NasselementKraftstoff:Empfohlener Kraftstoff:Bleifreies Superbenzin (Gasohol (E10) zu-
lässig)
Tankvolumen (Gesamtinhalt): 8.0 L (2.11 US gal, 1.76 Imp.gal)
Davon Reserve:
2.1 L (0.55 US gal, 0.46 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:Kennzeichnung:3D71 10Zündkerze(n):Hersteller/Modell: NGK/CR9EK
Zündkerzen-Elektrodenabstand: 0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsverhältnis:
3.120 (78/25)
Achsantrieb: Kette
Sekundäruntersetzungsverhältnis: 3.308 (43/13)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
32D-9-GD.book 1 ページ ２０１４年７月７日　月曜日　午前９時１０分

TECHNISCHE DATEN
8-2
1
2
3
4
5
6
78
9
10
11
12
Getriebebetätigung: Fußbedienung (links)
Getriebeabstufung:
1. Gang:2.643 (37/14)
2. Gang:
1.813 (29/16)
3. Gang: 1.318 (29/22)
4. Gang: 1.040 (26/25)
5. Gang:
0.889 (24/27)
6. Gang: 0.786 (22/28)Fahrgestell:Rahmenbauart:
Halbdoppelschleifenrohrrahmen
Lenkkopfwinkel: 26.67 Grad
Nachlauf: 111 mm (4.4 in)Vorderreifen:Ausführung:Schlauchreifen
Dimension: 80/100-21M/C 51P
Hersteller/Typ:
BRIDGESTONE/TW-301 FHinterreifen:Ausführung:Schlauchreifen
Dimension:
120/80-18M/C 62P Hersteller/Typ:
BRIDGESTONE/TW-302 F
Zuladung:Max. Gesamtzuladung:185 kg (408 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:0–90 kg (0–198 lb)
Vorn: 125 kPa (1.25 kgf/cm
2, 18 psi)
Hinten: 175 kPa (1.75 kgf/cm2, 25 psi)
Zuladungsbedingung: 90–185 kg (198–408 lb)
Vorn: 150 kPa (1.50 kgf/cm2, 22 psi)
Hinten: 200 kPa (2.00 kgf/cm2, 29 psi)
Vorderrad:Rad-Bauart:
Speichenrad
Felgengröße: 21x1.60Hinterrad:Rad-Bauart:
Speichenrad
Felgengröße: 18x2.15Vorderradbremse:Bauart:
Einzelscheibenbremse Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:Bauart:Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft
Federweg: 270 mm (10.6 in)Hinterrad-Federung:Bauart:Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft, gas-
druckunterstützt
Federweg: 270 mm (10.6 in)Elektrische Anlage:Zündsystem:TCI
Lichtmaschine: Drehstromgenerator mit PermanentmagnetBatterie:Typ:YTZ7S
32D-9-GD.book 2 ページ ２０１４年７月７日　月曜日　午前９時１０分

TECHNISCHE DATEN
8-3
1
2
3
4
5
6
789
10
11
12
Spannung, Kapazität: 12 V, 6.0 AhScheinwerfer:Lampenart:HalogenlampeLampenspannung, Watt  Anzahl:Scheinwerfer:
12 V, 60.0 W/55.0 W
Rücklicht/Bremslicht: LED
Blinklicht vorn: 12 V, 10.0 W  2
Blinklicht hinten:
12 V, 10.0 W  2
Standlicht vorn: 12 V, 5.0 W  1
Kennzeichenbeleuchtung: 12 V, 5.0 W  1
Instrumentenbeleuchtung:
EL (Elektrolumineszent)
Leerlauf-Kontrollleuchte: LED
Fernlicht-Kontrollleuchte: LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte: LED
Kühlflüssigkei tstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Sicherungen:Hauptsicherung:30.0 A
Scheinwerfersicherung: 15.0 A
Signalanlagensicherung: 10.0 A
Zündungssicherung:
7.5 A
Kühlerlüftermotor-Sicherung: 7.5 A
Sicherung des Kraftstoffeinspritz-Systems: 7.5 A
Zusatzsicherung:
7.5 A
32D-9-GD.book 3 ページ ２０１４年７月７日　月曜日　午前９時１０分

9-1
1
2
3
4
5
6
7
89
10
11
12
KUNDENINFORMATION
GAU53562
IdentifizierungsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette in
die dafür vorgesehenen Felder. Diese Iden-
tifizierungsnummern benötigen Sie für die
Registrierung des Fahrzeugs bei der Zulas-
sungsbehörde sowie für die Bestellung von
Ersatzteilen bei Yamaha-Händlern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifiz ierungsnummer ist
am Lenkkopfrohr ei ngeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifiz ierungsnummer dient
zur Identifizierung ihres Motorrads, und wirdvon der Zulassungsbehörde registriert.
GAU26441
Motor-Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26461
Modellcode-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
32D-9-GD.book 1 ページ ２０１４年７月７日　月曜日　午前９時１０分

KUNDENINFORMATION
9-2
1
2
3
4
5
6
7
8910
11
12
Die Modellcode-Plakette ist an der gezeig-
ten Stelle auf dem Rahmen angebracht.
Übertragen Sie Informationen auf dieser
Plakette in die vorgesehenen Felder. Diese
Informationen benötigen Sie zur Ersatz-
teil-Bestellung bei Ihrem Yamaha-Händler.
32D-9-GD.book 2 ページ ２０１４年７月７日　月曜日　午前９時１０分

10-1
1
2
3
4
5
6
7
8
910
11
12
INDEXAAbblendschalter .........................................3-9
Abdeckungen, abnehmen und montieren.................................................6-8
Abstellen ....................................................7-3
Antriebsketten-Durchhang .......................6-28
Antriebskette, säubern und schmieren ....6-29BBatterie.....................................................6-33
Blinker-Kontrollleuchte ...............................3-2
Blinkerlampe, auswechseln .....................6-37
Blinkerschalter ...........................................3-9
Bordwerkzeug ............................................6-2
Bowdenzüge, prüfen und schmieren .......6-30
Bremsflüssigkeitsstand, prüfen ................6-26
Bremsflüssigkeit, wechseln ......................6-28
Bremslichtschalter....................................6-25EEinfahrvorschriften .....................................5-3
EXUP-System ..........................................3-18FFahrzeug-Identifizierungsnummer .............9-1
Federbein, einstellen................................3-16
Fehlersuchdiagramme .............................6-43
Fehlersuche .............................................6-42
Fernlicht-Kontrollleuchte ............................3-2
Fußbremshebel ........................................3-10
Fußbremshebel, prüfen und schmieren ..............................................6-31
Fußschalthebel ........................................3-10
Fußschalthebel, prüfen ............................6-25GGasdrehgriff und Gaszug, kontrollieren und schmieren .......................................6-30
HHandbremshebel ..................................... 3-10
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................... 6-30
Helmhalter ............................................... 3-14
Hinterrad .................................................. 6-40
Hupenschalter ........................................... 3-9IIdentifizierungsnummern ........................... 9-1KKatalysator............................................... 3-13
Kennzeichenleuchten-Lampe,
auswechseln ......................................... 6-38
Kontrollleuchten und Warnleuchten........... 3-2
Kraftstoff .................................................. 3-11
Kraftstoff, Tipps zum Sparen ..................... 5-3
Kühlflüssigkeit.......................................... 6-14
Kühlflüssigkeitstemperatur- Warnleuchte ............................................ 3-2
Kupplungshebel ......................................... 3-9
Kupplungshebel-Spiel, einstellen ............ 6-23LLage der Teile............................................ 2-1
Leerlaufdrehzahl ...................................... 6-19
Leerlauf-Kontrollleuchte............................. 3-2
Lenkerarmaturen ....................................... 3-8
Lenkung, prüfen....................................... 6-33
Luftfiltereinsatz und Luftfilterge-
häuse-Ablassschlauch, reinigen ........... 6-17MModellcode-Plakette .................................. 9-1
Motor anlassen .......................................... 5-1
Motoröl und Ölfiltereinsatz ....................... 6-12
Motorrad aufbocken................................. 6-39 Motor-Seriennummer ................................ 9-1
Motorstoppschalter.................................... 3-9
Motorstörungs-Warnleuchte ...................... 3-3
Multifunktionsanzeige................................ 3-3
PParken ....................................................... 5-4
Pflege ........................................................ 7-1RRäder ...................................................... 6-22
Radlager, prüfen ..................................... 6-33
Reifen ...................................................... 6-20
Reserve-Warnleuchte ............................... 3-2
Rücklicht/Bremslicht ................................ 6-37SSchalten .................................................... 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen .......................... 6-26
Scheinwerferlampe, auswechseln........... 6-36
Schwingen-Drehpunkte, schmieren ........ 6-32
Seitenständer .......................................... 3-18
Seitenständer, prüfen und schmieren ..... 6-31
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-35
Sitzbank .................................................. 3-13
Spiel der Handbremsheb el, einstellen .... 6-24
Spiel des Gasdrehgriffs, prüfen............... 6-20
Standlichtlampe, auswechseln ................ 6-37
Starterschalter ........................................... 3-9TTankverschluss ....................................... 3-11
Technische Daten ..................................... 8-1
Teleskopgabel, einstellen........................ 3-14
Teleskopgabel, Entlüftung....................... 3-16
Teleskopgabel, prüfen............................. 6-32
32D-9-GD.book 1 ページ ２０１４年７月７日　月曜日　午前９時１０分

INDEX
10-2
1
2
3
4
5
6
7
8
91011
12
VVentilspiel ................................................ 6-20
Vorderrad................................................. 6-39
Vorsicht bei Mattfarben.............................. 7-1WWartung, Abgas-Kontrollsystem ................ 6-3
Wartung und Schmierung, regelmäßig ...... 6-4ZZündkerze, prüfen ................................... 6-11
Zünd-/Lenkschloss .................................... 3-1
Zündunterbrechungs- u. Anlasssperrschalter-System.............. 3-19
