YAMAHA WR 250R 2016 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos6-19
1
2
3
4
567
8
9
10
11
12
5. Aplique aceite del tipo recomendado a toda la superficie del filtro de aire y se-
guidamente oprímalo para eliminar el
exceso de aceite.NOTAEl material esponjoso debe estar húmedo,pero sin gotear.
6. Tire del material esponjoso por enci- ma de la rejilla del filtro de aire.
7. Introduzca el filtro de aire en su caja.
ATENCIÓN: Verifique que el filtro
de aire esté correctamente asenta-
do en la caja del filtro de aire. El mo-
tor no se debe utilizar nunca sin el filtro de aire montado; de lo contra-
rio, el o los pistones y/o cilindros
pueden desgastarse excesivamen-
te.
[SCA10482]
8. Coloque la presilla de retención en su
posición original.
9. Cierre la cubierta de la caja del filtro de aire y coloque el tornillo.
10. Monte el panel.
Para limpiar el tubo de drenaje de la
caja del filtro de aire 1. Compruebe si hay suciedad o agua acumulada en el tubo en el fondo de la
caja del filtro de aire.
2. Si encuentra suciedad o agua des- monte el tubo, límpielo y vuélvalo a
montar.
SAU45323
Ajuste del ralentí del motorDebe comprobar el ralentí del motor y si es
necesario, ajústelo del modo siguiente.NOTAPara realizar este ajuste es necesario un ta-cómetro digital.
1. Coloque el tacómetro digital en la bo- bina de encendido, situada en la tapa
de bujía.
2. Compruebe el ralentí del motor y, si es necesario, ajústelo al valor especifica-
do girando el tornillo de ajuste del ra-
lentí. Para subir el ralentí del motor
gire el tornillo en la dirección (a). Para
bajar el ralentí del motor gire el tornillo
en la dirección (b).
Aceite recomendado: Aceite Yamaha para filtros de aire de
esponja u otro aceite de calidad para
filtros de aire de esponja
1. Tubo de drenaje del filtro de aire
1
1. Tornillo de ajuste del ralentí
1
(b)
(a)
BN3-9-S0.book 19 ページ ２０１５年６月２９日　月曜日　午前１０時４２分

Mantenimiento y ajustes periódicos
6-20
1
2
3
4
56
7
8
9
10
11
12
NOTASi no consigue obtener el ralentí especifica-
do con el procedimiento descrito, acuda a
un concesionario Yamaha para efectuar elajuste.
SAU21385
Comprobación del juego libre del
puño del aceleradorEl juego libre del puño del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el bor-
de interior del puño. Compruebe periódica-
mente el juego libre del puño del acelerador
y, si es necesario, hágalo ajustar en un con-
cesionario Yamaha.
SAU21402
Holgura de la válvulaLa holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para ev itarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
Ralentí del motor:
1450–1650 r/min
1. Juego libre del puño del acelerador
1
BN3-9-S0.book 20 ページ ２０１５年６月２９日　月曜日　午前１０時４２分

Mantenimiento y ajustes periódicos6-21
1
2
3
4
567
8
9
10
11
12
SAU70280
NeumáticosLos neumáticos son el único contacto entre
el vehículo y la carretera. La seguridad en
todas las condiciones de conducción de-
pende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiarlos
por los neumáticos especificados en el mo-
mento adecuado.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).

La presión de los neumáticos debe
ajustarse en función de la veloci- dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-
lo.ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargadopuede ocasionar un accidente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTAEl límite de la profundidad del dibujo de la
banda de rodadura del neumático puede
Presión de aire de los neumáticos
(medida con los neumáticos en frío):
Hasta 90 kg (198 lb) de carga:
Delantero: 125 kPa (1.25 kgf/cm
2, 18 psi)
Trasero:
175 kPa (1.75 kgf/cm2, 25 psi)
De 90 kg (198 lb) a la carga máxi-
ma: Delantero: 150 kPa (1.50 kgf/cm2, 22 psi)
Trasero:
200 kPa (2.00 kgf/cm2, 29 psi)
Carga máxima*: 185 kg (408 lb)
* Peso total del conductor, el pasajero, el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de
rodadura del neumáticoProfundidad mínima del dibujo del
neumático (delantero y trasero):1.6 mm (0.06 in)
BN3-9-S0.book 21 ページ ２０１５年６月２９日　月曜日　午前１０時４２分

Mantenimiento y ajustes periódicos
6-22
1
2
3
4
56
7
8
9
10
11
12
variar de un país a otro. Cumpla siempre losreglamentos locales.
ADVERTENCIA
SWA10572

Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso de la moto-
cicleta con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.

La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios.

No se recomienda poner un parche
en una cámara pinchada. Si aun así
resulta inevitable, ponga el parche
en la cámara con mucho cuidado y
cámbiela lo antes posible por un
producto de alta calidad.

Conduzca a velocidades modera-
das después de cambiar un neumá-
tico, ya que la superficie de éste
debe “rodarse” para desarrollar suscaracterísticas óptimas. Información relativa a los neumáticos
Este modelo está equipado con neumáticos
con cámara.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo del
neumático y en la goma del flanco, a veces
acompañadas de deformación de la carca-
sa, son una prueba de envejecimiento. Es-
pecialistas en
neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10462
Los neumáticos delantero y trasero de-
ben ser de la misma marca y diseño; de
lo contrario, las características de mane-
jabilidad del vehiculo pueden ser dife-
rentes, lo que podría ocasionar unaccidente.
Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación. Neumático delantero:
Tamaño:80/100-21M/C 51P
Marca/modelo:
BRIDGESTONE/TW-301F
Neumático trasero: Tamaño:
120/80-18M/C 62P
Marca/modelo: BRIDGESTONE/TW-302F
BN3-9-S0.book 22 ページ ２０１５年６月２９日　月曜日　午前１０時４２分

Mantenimiento y ajustes periódicos6-23
1
2
3
4
567
8
9
10
11
12
SAU21944
Ruedas de radios
ADVERTENCIA
SWA10611
Las llantas de este modelo no están di-
señadas para neumáticos sin cámara.
No utilice neumáticos sin cámara eneste modelo.
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a las ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños y si los ra-
dios están flojos o dañados. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.

La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
SAU48375
Ajuste del juego libre de la
maneta de embragueMida el juego de la maneta de embrague
como se muestra.
Compruebe periódicamente el juego libre
de la maneta de embrague y, de ser nece-
sario, ajústelo del modo siguiente. 1. Desplace la cubierta de goma hacia la
maneta de embrague.
2. Afloje la contratuerca.
3. Para incrementar el juego libre de la maneta de embrague, gire el perno de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-
gue gire el perno de ajuste en la direc-
ción (b).
NOTASi con el procedimiento descrito ha obteni-
do el juego libre especificado de la manetade embrague, omita los pasos 4–7.
4. Gire completamente el perno de ajus- te en la dirección (a) para aflojar el ca-
ble de embrague.
5. Deslice la funda de goma más hacia abajo sobre el cable de embrague y, a
continuación, afloje la contratuerca.
6. Para incrementar el juego libre de la maneta de embrague, gire la tuerca de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-
gue gire la tuerca de ajuste en la direc-
ción (b).
1. Juego libre de la maneta de embrague
2. Contratuerca (maneta del embrague)
3. Perno de ajuste del juego libre de la maneta de embrague
4. Cubierta de gomaJuego de la maneta de embrague: 10.0–15.0 mm (0.39–0.59 in)
3
2
1
4
(a)(b)
BN3-9-S0.book 23 ページ ２０１５年６月２９日　月曜日　午前１０時４２分

Mantenimiento y ajustes periódicos
6-24
1
2
3
4
56
7
8
9
10
11
12

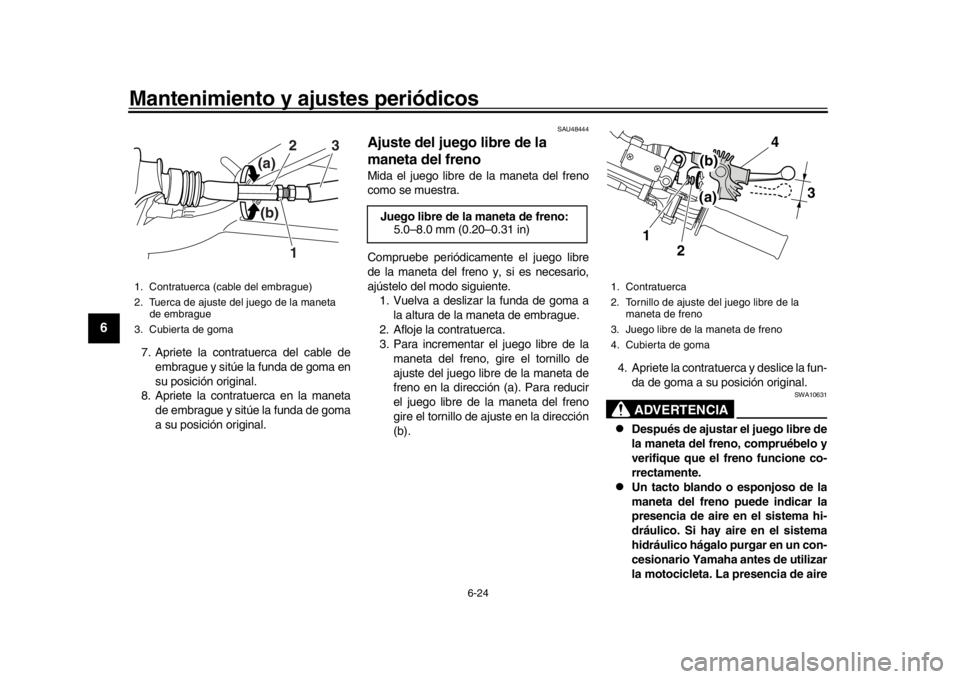

7. Apriete la contratuerca del cable de embrague y sitúe la funda de goma en
su posición original.
8. Apriete la contratuerca en la maneta
de embrague y sitúe la funda de goma
a su posición original.
SAU48444
Ajuste del juego libre de la
maneta del frenoMida el juego libre de la maneta del freno
como se muestra.
Compruebe periódicamente el juego libre
de la maneta del freno y, si es necesario,
ajústelo del modo siguiente.1. Vuelva a deslizar la funda de goma a la altura de la maneta de embrague.
2. Afloje la contratuerca.
3. Para incrementar el juego libre de la maneta del freno, gire el tornillo de
ajuste del juego libre de la maneta de
freno en la dirección (a). Para reducir
el juego libre de la maneta del freno
gire el tornillo de ajuste en la dirección
(b). 4. Apriete la contratuerca y deslice la fun-
da de goma a su posición original.
ADVERTENCIA
SWA10631

Después de ajustar el juego libre de
la maneta del freno, compruébelo y
verifique que el freno funcione co-
rrectamente.

Un tacto blando o esponjoso de la
maneta del freno puede indicar la
presencia de aire en el sistema hi-
dráulico. Si hay aire en el sistema
hidráulico hágalo purgar en un con-
cesionario Yamaha antes de utilizar
la motocicleta. La presencia de aire
1. Contratuerca (cable del embrague)
2. Tuerca de ajuste del juego de la maneta de embrague
3. Cubierta de goma
1
2
3
(a)
(b)
Juego libre de la maneta de freno: 5.0–8.0 mm (0.20–0.31 in)
1. Contratuerca
2. Tornillo de ajuste del juego libre de la
maneta de freno
3. Juego libre de la maneta de freno
4. Cubierta de goma
3
1 2
4
(b)
(a)
BN3-9-S0.book 24 ページ ２０１５年６月２９日　月曜日　午前１０時４２分

Mantenimiento y ajustes periódicos6-25
1
2
3
4
567
8
9
10
11
12
en el sistema hidráulico reducirá
las prestaciones del freno, lo cual
puede provocar la pérdida de con-trol y ser causa de accidente.
SAU44821
Comprobación del pedal de
cambioAntes de cada utilización se debe compro-
bar el funcionamiento del pedal de cambio.
Si el funcionamiento no es suave, haga re-
visar el vehículo en un concesionario
Yamaha.
SAU22274
Interruptores de la luz de frenoLa luz de freno trasero, que se activa con el
pedal y la maneta de freno, debe encender-
se justo antes de que la frenada tenga efec-
to. Si es necesario ajuste el interruptor de la
luz de freno trasero del modo siguiente,
pero el interruptor de la luz de freno delan-
tero debe ser ajustado en un concesionario
Yamaha.
Gire la tuerca de ajuste del interruptor de la
luz del freno trasero mientras sostiene el in-
terruptor en su sitio. Para que la luz de freno
se encienda antes, gire la tuerca de ajuste
en la dirección (a). Para que la luz de freno
se encienda más tarde, gire la tuerca de
ajuste en la dirección (b).1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste del interruptor de la luz del freno trasero
1
2(b)
(a)
BN3-9-S0.book 25 ページ ２０１５年６月２９日　月曜日　午前１０時４２分

Mantenimiento y ajustes periódicos
6-26
1
2
3
4
56
7
8
9
10
11
12
SAU22393
Comprobación de las pastillas de
freno delantero y traseroDebe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22432
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de las pas-
tillas de freno sin neces idad de desmontar-
lo. Para comprobar el desgaste de la
pastilla de freno, obser ve las ranuras indi-
cadoras de desgaste. Si una pastilla de fre-
no se ha desgastado hasta el punto en que las ranuras indicadoras de desgaste han
desaparecido casi por completo, solicite a
un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
SAU48071
Pastillas de freno trasero
Cada pastilla de freno trasero dispone de
una ranura indicadora de desgaste que le
permite comprobar éste sin necesidad de
desmontar el freno. Pa
ra comprobar el des-
gaste de la pastilla de freno, observe la ra-
nura indicadora de desgaste. Si una pastilla
de freno se ha desgastado hasta el punto
en que la ranura indicadora de desgaste
casi aparece, solicite a un concesionario
Yamaha que cambie el conjunto de las pas-
tillas de freno.
SAU22582
Comprobación del líquido de
frenoAntes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con respecto a la
parte superior del nivel del depósito. Añada
líquido de frenos si es necesario.
Freno delantero

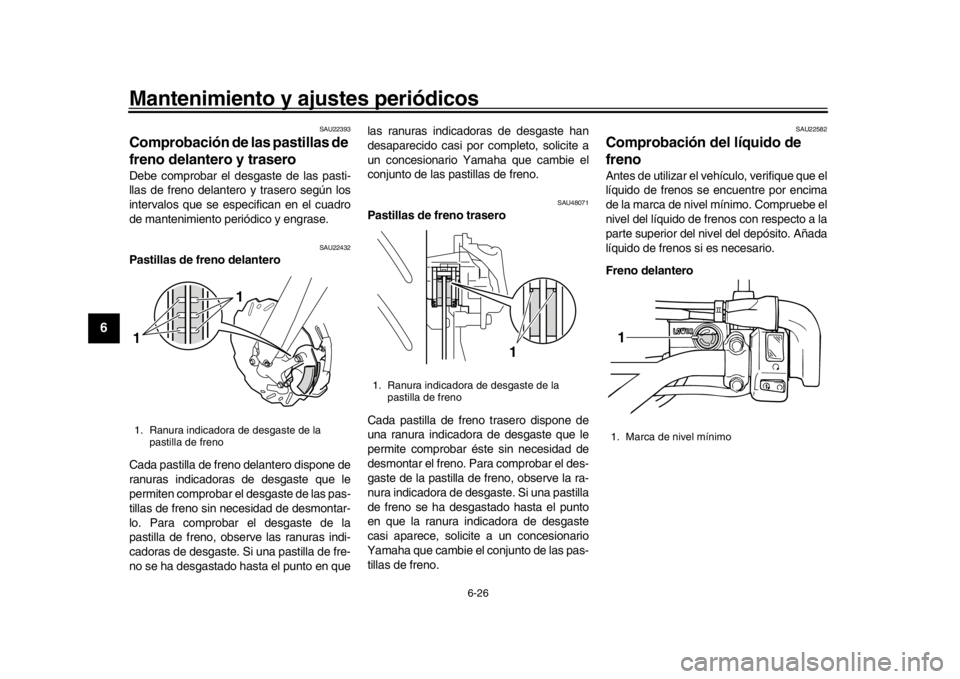

1. Ranura indicadora de desgaste de la pastilla de freno1 1
1. Ranura indicadora de desgaste de la
pastilla de freno
1
1. Marca de nivel mínimo1
BN3-9-S0.book 26 ページ ２０１５年６月２９日　月曜日　午前１０時４２分

Mantenimiento y ajustes periódicos6-27
1
2
3
4
567
8
9
10
11
12
Freno trasero
ADVERTENCIA
SWA15991
Un mantenimiento inadecuado puede
mermar la capacidad de frenada. Obser-
ve las precauciones siguientes:
Si el líquido de frenos es insuficien-
te, puede penetrar aire en el siste-
ma y reducirse la capacidad de
frenada.

Limpie el tapón de llenado antes de
extraerlo. Utilice únicamente líqui-
do de frenos DOT 4 procedente de
un recipiente precintado.

Utilice únicamente el líquido de fre-
nos especificado; de lo contrario pueden deteriorarse las juntas de
goma y producirse fugas.

Añada el mismo tipo de líquido de
freno. Si se añade un líquido de fre-
nos distinto a DOT 4 puede produ-
cirse una reacción química
perjudicial.

Evite que penetre agua en el depó-
sito cuando añada líquido. El agua
reducirá significativamente el pun-
to de ebullición del líquido y puede
provocar una obstrucción por va-por.
ATENCIÓN
SCA17641
El líquido de frenos puede dañar las su-
perficies pintadas o las piezas de plásti-
co. Elimine siempre inmediatamente ellíquido que se haya derramado.
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual. Un nivel
bajo de líquido de frenos puede ser indicati-
vo del desgaste de las pastillas o de una
fuga en el sistema; por tanto, debe compro-
bar si las pastillas de freno están desgasta-
das o si hay una fuga en el sistema de
frenos. Si el nivel de líquido de frenos dismi-
nuye de forma repentina, solicite a un con-
cesionario Yamaha que averigüe la causa
antes de seguir utilizando el vehículo.

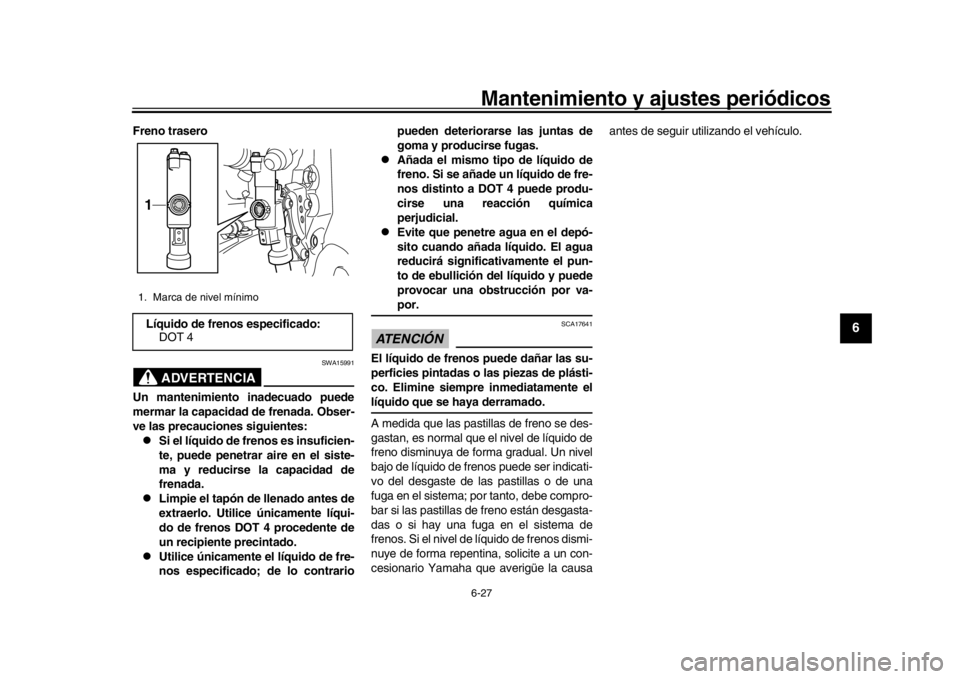

1. Marca de nivel mínimoLíquido de frenos especificado:
DOT 41
BN3-9-S0.book 27 ページ ２０１５年６月２９日　月曜日　午前１０時４２分

Mantenimiento y ajustes periódicos
6-28
1
2
3
4
56
7
8
9
10
11
12
SAU22733
Cambio del líquido de frenosSolicite a un concesionario Yamaha que
cambie el líquido de freno según los interva-
los que se especifican en el cuadro de man-
tenimiento periódico y engrase. Además, se
deben cambiar las juntas de aceite de las
bombas y las pinzas de freno, así como los
tubos de freno, según los intervalos indica-
dos a continuación o siempre que estén da-
ñados o presenten fugas.
Juntas de estanqueidad: cambiar
cada dos años.

Tubos de freno: cambiar cada cuatro
años.
SAU22762
Juego de la cadena de
transmisiónDebe comprobar el juego de la cadena de
transmisión antes de c ada utilización y ajus-
tarlo si es preciso.
SAU47224
Para comprobar el juego de la cadena de
transmisión
1. Coloque la motocicleta sobre el caba- llete lateral.NOTACuando compruebe y ajuste el juego de la
cadena de transmisión, no debe haber nin-gún peso sobre la motocicleta.
2. Ponga punto muerto.
3. Aplique una fuerza de 50 N (5.0 kgf, 11 lbf) en la cadena de transmisión, en el
punto central entre el tensor y perno
de sujeción del soporte de la cadena.
4. Mida la holgura de la cadena de trans-
misión entre el basculante y la parte
superior del eslabón más próximo al
basculante, como se muestra. 5. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente.
SAU34318
Para ajustar el juego de la cadena de
transmisión
Consulte a un concesionario Yamaha antes
de ajustar el juego de la cadena de transmi-
sión.1. Afloje la tuerca del eje y la contratuer-
ca a cada lado del basculante.
2. Para tensar la cadena de transmisión, gire el perno de ajuste de la holgura en
cada extremo del basculante en la di-
rección (a). Para aflojar la cadena de
Juego de la cadena de transmisión:

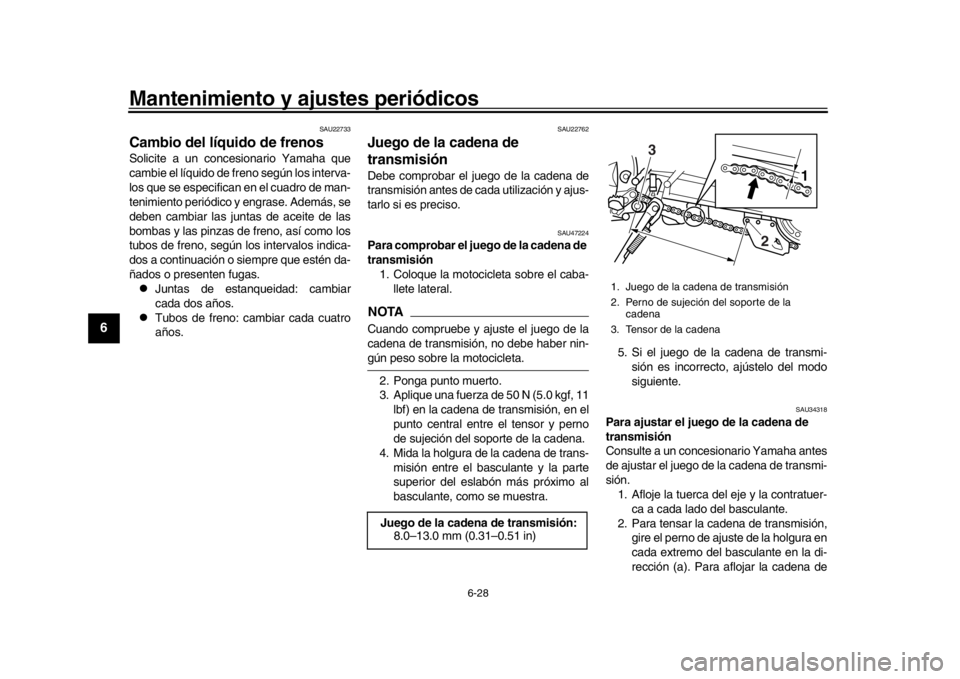

8.0–13.0 mm (0.31–0.51 in)1. Juego de la cadena de transmisión
2. Perno de sujeción del soporte de la
cadena
3. Tensor de la cadena
1
3
2
BN3-9-S0.book 28 ページ ２０１５年６月２９日　月曜日　午前１０時４２分
