YAMAHA WR 250X 2009 Manual de utilização (in Portuguese)

ESPECIFICAÇÕES
8-2
2
3
4
5
6
7
89

Relação secundária de redução:
42/13 (3.231)
Tipo de transmissão:
Permanentemente engrenada, 6 velocida-
des
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
37/14 (2.643)
2.ª:
29/16 (1.813)
3.ª:
29/22 (1.318)
4.ª:
26/25 (1.040)
5.ª:
24/27 (0.889)
6.ª:
22/28 (0.786)
Quadro:
Tipo de quadro:
Suporte semi-duplo
Ângulo de avanço:
25.33 grau
Cauda:
76.0 mm (2.99 in)
Pneu dianteiro:
Tipo:
Com câmara de ar
Dimensão:
110/70R17M/C 54H
Fabricante/modelo:
BRIDGESTONE/BT090F RADIAL G
Pneu traseiro:
Tipo:
Com câmara de ar
Dimensão:
140/70R17M/C 66H
Fabricante/modelo:
BRIDGESTONE/BT090R RADIAL G
Carga:
Carga máxima:
185 kg (408 lb)
* (Peso total com condutor, passageiro, car-
ga e acessórios)
Pressão de ar do pneu (medida com
pneus frios):
Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Traseiro:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Condição de carga:
90–185 kg (198–408 lb)
Dianteiro:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Traseiro:
225 kPa (2.25 kgf/cm
2
, 33 psi)
Roda dianteira:
Tipo de roda:
Roda de raio
Dimensão do aro:
17M/C x MT3.00
Roda traseira:
Tipo de roda:
Roda de raioDimensão do aro:
17M/C x MT4.00
Travão dianteiro:
Tipo:
Travão de disco
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4
Travão traseiro:
Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4
Suspensão dianteira:
Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
270.0 mm (10.63 in)
Suspensão traseira:
Tipo:
Braço oscilante (suspensão de elo)
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
265.0 mm (10.43 in)
Sistema eléctrico:
Sistema de ignição:
Ignição por bobina transistorizada (digital)

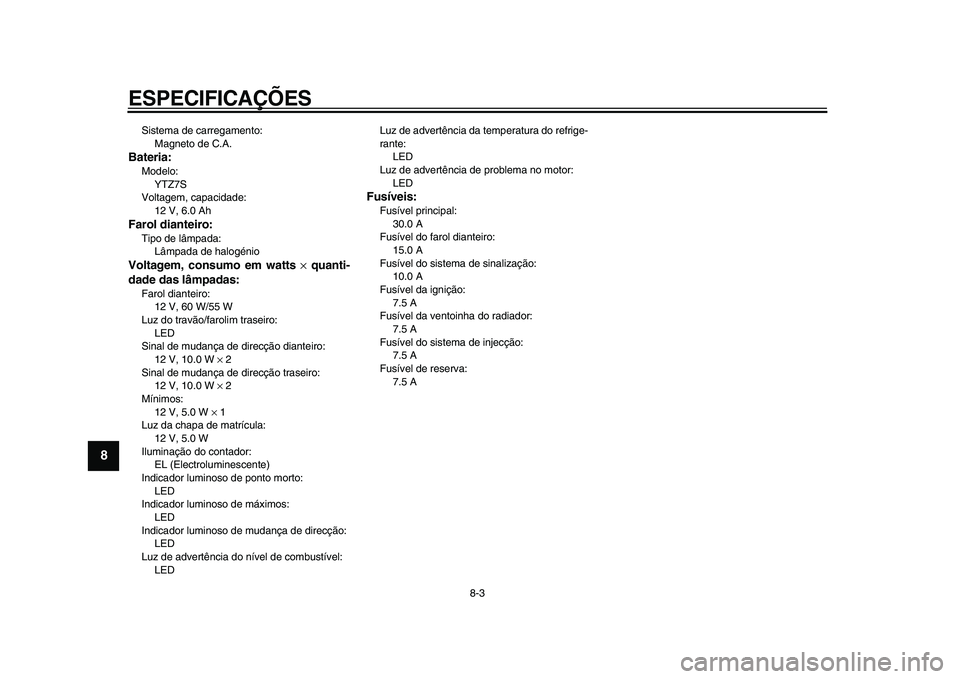

ESPECIFICAÇÕES
8-3
1
2
3
4
5
6
7
8
9

Sistema de carregamento:
Magneto de C.A.
Bateria:
Modelo:
YTZ7S
Voltagem, capacidade:
12 V, 6.0 Ah
Farol dianteiro:
Tipo de lâmpada:
Lâmpada de halogénio
Voltagem, consumo em watts
×
quanti-
dade das lâmpadas:
Farol dianteiro:
12 V, 60 W/55 W
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W
×
2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W
×
2
Mínimos:
12 V, 5.0 W
×
1
Luz da chapa de matrícula:
12 V, 5.0 W
Iluminação do contador:
EL (Electroluminescente)
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência do nível de combustível:
LEDLuz de advertência da temperatura do refrige-
rante:
LED
Luz de advertência de problema no motor:
LED

Fusíveis:
Fusível principal:
30.0 A
Fusível do farol dianteiro:
15.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
7.5 A
Fusível da ventoinha do radiador:
7.5 A
Fusível do sistema de injecção:
7.5 A
Fusível de reserva:
7.5 A

9-1
2
3
4
5
6
7
8
9

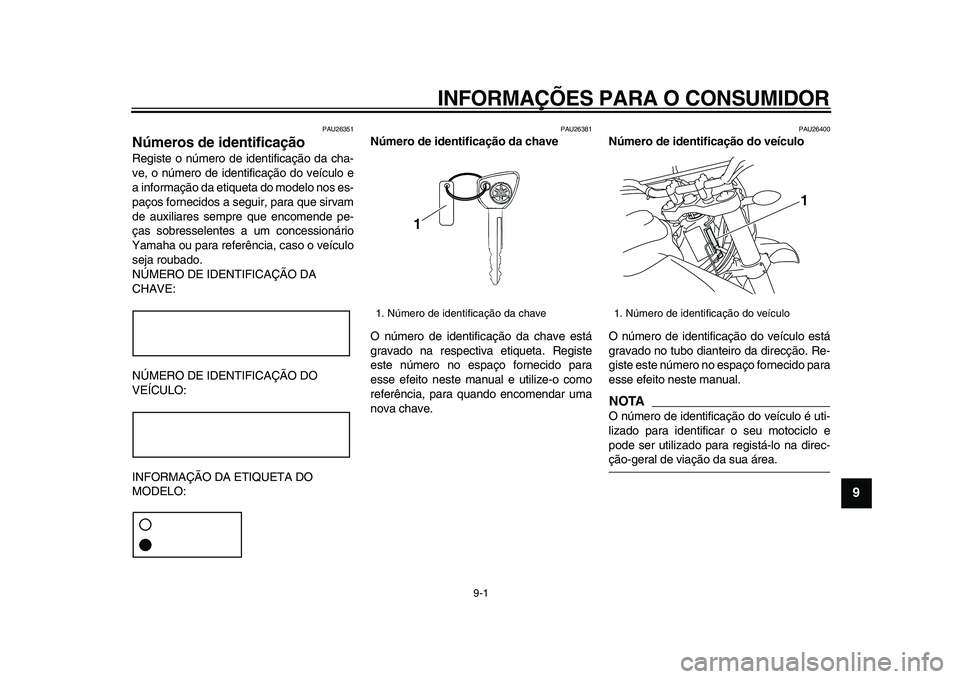

INFORMAÇÕES PARA O CONSUMIDOR
PAU26351
Números de identificação
Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para
esse efeito neste manual e utilize-o como
referência, para quando encomendar uma
nova chave.
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.
NOTA

O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área.
1. Número de identificação da chave
1

1. Número de identificação do veículo
1

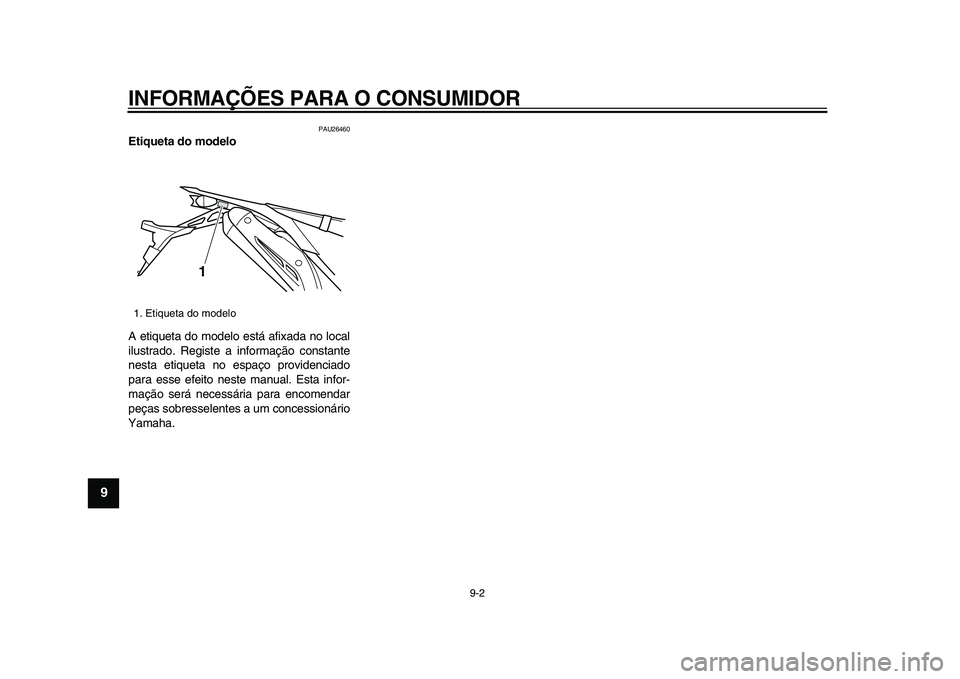

INFORMAÇÕES PARA O CONSUMIDOR
9-2
1
2
3
4
5
6
7
8
9

PAU26460
Etiqueta do modelo
A etiqueta do modelo está afixada no local
ilustrado. Registe a informação constante
nesta etiqueta no espaço providenciado
para esse efeito neste manual. Esta infor-
mação será necessária para encomendar
peças sobresselentes a um concessionário
Yamaha.
1. Etiqueta do modelo
1

ÍNDICE REMISSIVO
A
Alavanca da embraiagem .......................... 3-9
Alavanca da embraiagem, ajuste da
folga....................................................... 6-22
Alavanca do travão .................................. 3-10
Alavancas do travão e da embraiagem,
verificação e lubrificação ....................... 6-29
Amortecedor, ajuste ................................ 3-17
Armazenagem ........................................... 7-3
Assento.................................................... 3-14
B
Bateria ..................................................... 6-32
C
Cabos, verificação e lubrificação ............. 6-28
Colocação do motor em funcionamento .... 5-1
Combustível............................................. 3-12
Consumo de combustível, sugestões
para a redução ........................................ 5-3
Conversor catalítico ................................. 3-13
Cor mate, cuidado ..................................... 7-1
Corrente de transmissão, limpeza
e lubrificação ......................................... 6-28
Cuidados ................................................... 7-1
D
Descanso lateral ...................................... 3-19
Descanso lateral, verificação e
lubrificação ............................................ 6-30
Detecção e resolução de problemas ....... 6-41
Direcção, verificação ............................... 6-32
E
Elemento do filtro de ar e tubo de
inspecção, limpeza ................................ 6-17
Especificações........................................... 8-1
Estacionamento ......................................... 5-4Etiqueta do modelo ................................... 9-2
F
Folga da alavanca do travão, ajuste ....... 6-23
Folga da corrente de transmissão ........... 6-26
Folga das válvulas................................... 6-20
Folga do cabo do acelerador,
verificação ............................................. 6-20
Forquilha dianteira, ajuste ....................... 3-15
Forquilha dianteira, vazamento ............... 3-16
Forquilha dianteira, verificação ............... 6-31
Fusíveis, substituição .............................. 6-34
I
Indicadores luminosos e luzes de
advertência ............................................. 3-2
Indicador luminoso de máximos ................ 3-2
Indicador luminoso de mudança de
direcção .................................................. 3-2
Indicador luminoso de ponto morto ........... 3-2
Informações relativas à segurança ........... 1-1
Interruptor da buzina ................................. 3-9
Interruptor da luz do travão traseiro,
ajuste .................................................... 6-24
Interruptor de arranque ............................. 3-9
Interruptor de farol alto/baixo .................... 3-9
Interruptor de paragem do motor .............. 3-9
Interruptor do sinal de mudança de
direcção .................................................. 3-9
Interruptores do guiador ............................ 3-8
Interruptor principal/bloqueio da
direcção .................................................. 3-1
J
Jogo de ferramentas ................................. 6-1
L
Lâmpada da luz da chapa de
matrícula, substituição .......................... 6-37
Lâmpada de mínimos, substituição ........ 6-37
Lâmpada do farol dianteiro,
substituição ........................................... 6-35
Lâmpada do sinal de mudança de
direcção, substituição ........................... 6-36
Líquido dos travões, mudança ................ 6-26
Localizações das peças ............................ 2-1
Luz de advertência da temperatura do
refrigerante ............................................. 3-3
Luz de advertência de problema no
motor....................................................... 3-3
Luz de advertência do nível de
combustível............................................. 3-2
Luz do travão/farolim traseiro ................. 6-36
M
Manutenção e lubrificação, periódica ....... 6-4
Manutenção, sistema de controlo
das emissões .......................................... 6-3
Mudança de velocidades .......................... 5-2
N
Nível de líquido do travão, verificação .... 6-25
Número de identificação da chave............ 9-1
Número de identificação do veículo .......... 9-1
Números de identificação ......................... 9-1
O
Óleo do motor e elemento do filtro de
óleo ....................................................... 6-11
P
Painéis, remoção e instalação .................. 6-8
Pastilhas dos travões da frente e de
trás, verificação..................................... 6-24

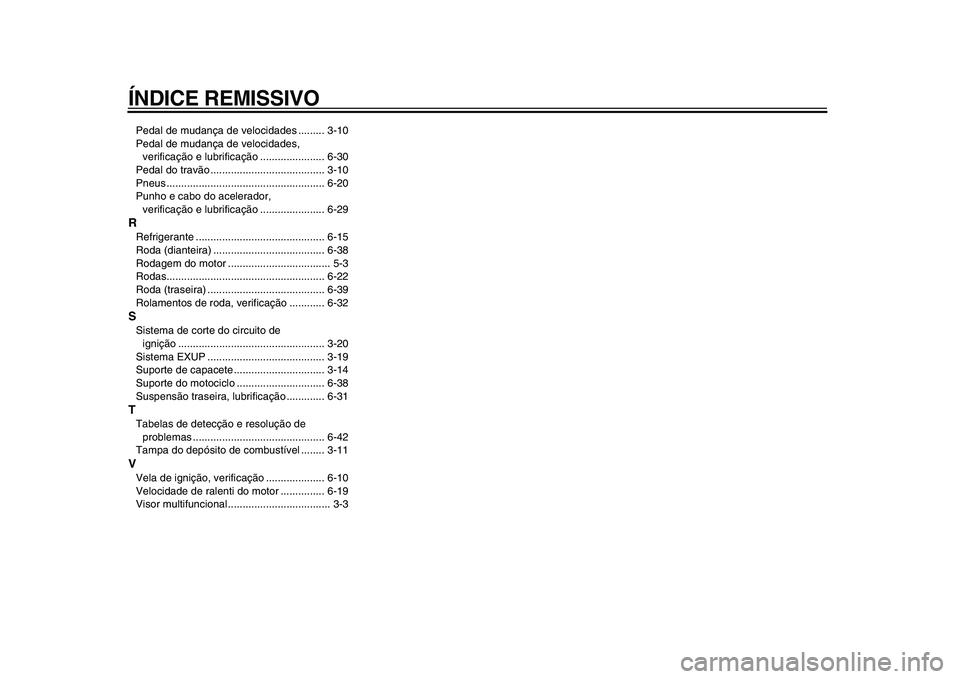

ÍNDICE REMISSIVO
Pedal de mudança de velocidades ......... 3-10
Pedal de mudança de velocidades,
verificação e lubrificação ...................... 6-30
Pedal do travão ....................................... 3-10
Pneus ...................................................... 6-20
Punho e cabo do acelerador,
verificação e lubrificação ...................... 6-29
R
Refrigerante ............................................ 6-15
Roda (dianteira) ...................................... 6-38
Rodagem do motor ................................... 5-3
Rodas...................................................... 6-22
Roda (traseira) ........................................ 6-39
Rolamentos de roda, verificação ............ 6-32
S
Sistema de corte do circuito de
ignição .................................................. 3-20
Sistema EXUP ........................................ 3-19
Suporte de capacete ............................... 3-14
Suporte do motociclo .............................. 6-38
Suspensão traseira, lubrificação ............. 6-31
T
Tabelas de detecção e resolução de
problemas ............................................. 6-42
Tampa do depósito de combustível ........ 3-11
V
Vela de ignição, verificação .................... 6-10
Velocidade de ralenti do motor ............... 6-19
Visor multifuncional ................................... 3-3

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2008.10
YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2008.10
