YAMAHA WR 250X 2009 Manual de utilização (in Portuguese)

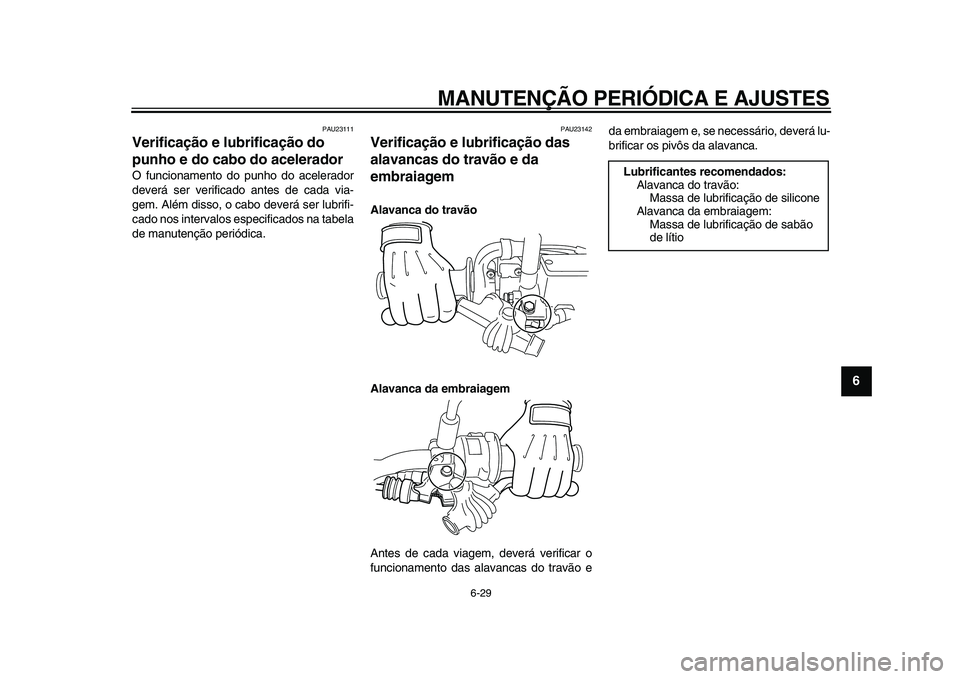

MANUTENÇÃO PERIÓDICA E AJUSTES
6-29
2
3
4
5
67
8
9

PAU23111
Verificação e lubrificação do
punho e do cabo do acelerador
O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado nos intervalos especificados na tabela
de manutenção periódica.
PAU23142
Verificação e lubrificação das
alavancas do travão e da
embraiagem
Alavanca do travão
Alavanca da embraiagem
Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão eda embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca.
Lubrificantes recomendados:
Alavanca do travão:
Massa de lubrificação de silicone
Alavanca da embraiagem:
Massa de lubrificação de sabão
de lítio

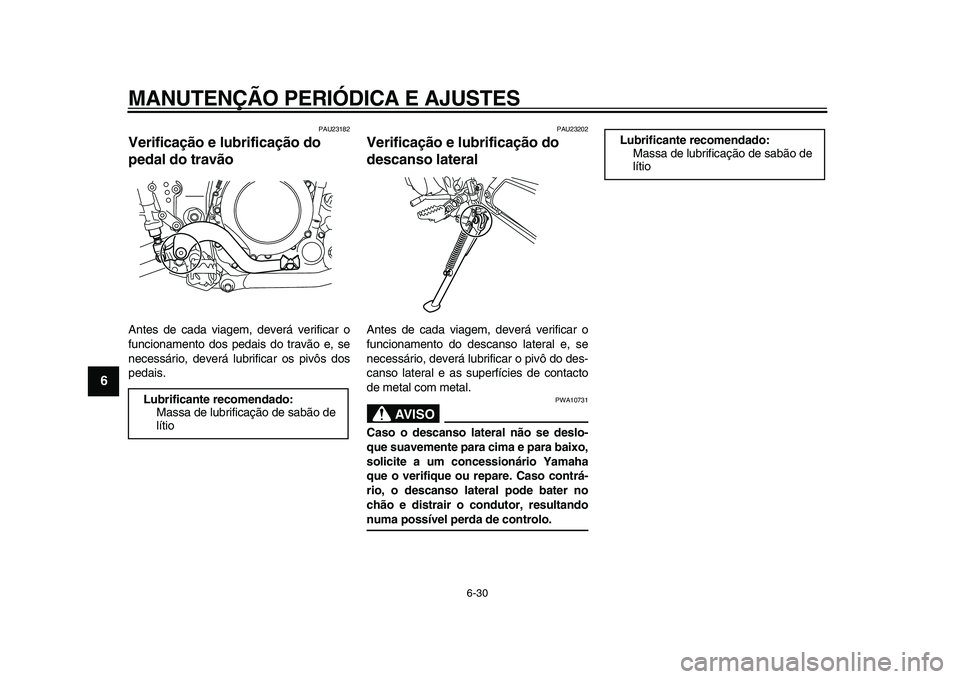

MANUTENÇÃO PERIÓDICA E AJUSTES
6-30
1
2
3
4
5
6
7
8
9

PAU23182
Verificação e lubrificação do
pedal do travão
Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e, se
necessário, deverá lubrificar os pivôs dos
pedais.
PAU23202
Verificação e lubrificação do
descanso lateral
Antes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AVISO

PWA10731
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o descanso lateral pode bater no
chão e distrair o condutor, resultando
numa possível perda de controlo. Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio

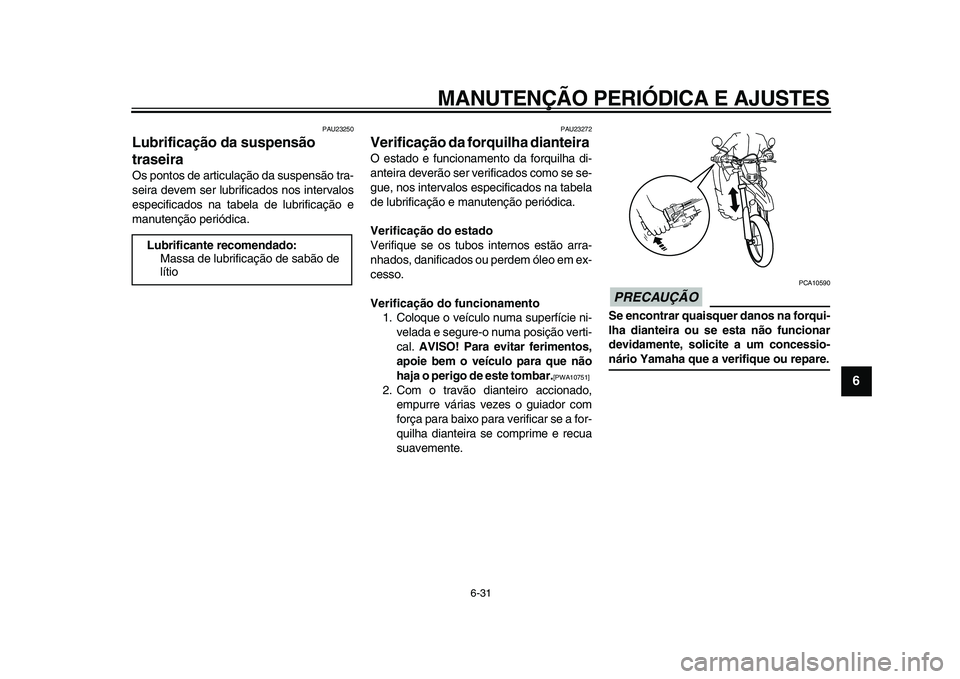

MANUTENÇÃO PERIÓDICA E AJUSTES
6-31
2
3
4
5
67
8
9

PAU23250
Lubrificação da suspensão
traseira
Os pontos de articulação da suspensão tra-
seira devem ser lubrificados nos intervalos
especificados na tabela de lubrificação e
manutenção periódica.
PAU23272
Verificação da forquilha dianteira
O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.

[PWA10751]

2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO

PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare. Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio

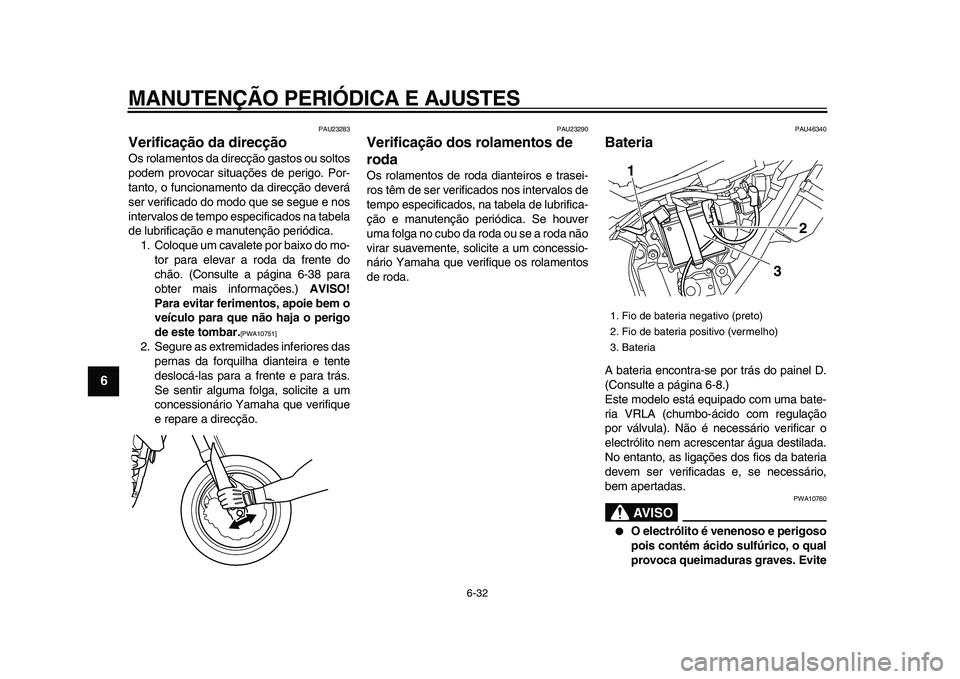

MANUTENÇÃO PERIÓDICA E AJUSTES
6-32
1
2
3
4
5
6
7
8
9

PAU23283
Verificação da direcção
Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque um cavalete por baixo do mo-
tor para elevar a roda da frente do
chão. (Consulte a página 6-38 para
obter mais informações.)
AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
de este tombar.
[PWA10751]

2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
PAU23290
Verificação dos rolamentos de
roda
Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados, na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
PAU46340
Bateria
A bateria encontra-se por trás do painel D.
(Consulte a página 6-8.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
electrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
bem apertadas.
AVISO

PWA10760

O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
1. Fio de bateria negativo (preto)
2. Fio de bateria positivo (vermelho)
3. Bateria
3
2
1

MANUTENÇÃO PERIÓDICA E AJUSTES
6-33
2
3
4
5
67
8
9

o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.

EXTERNOS: Lave com água
abundante.

INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.

OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.

As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.

MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS
CRIANÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada.
Não se esqueça de que a bateria tende a
descarregar mais rapidamente se o veícu-
lo estiver equipado com acessórios eléctri-cos opcionais.
PRECAUÇÃO

PCA16520
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias convenci-
onal danificará a bateria. Caso não tenha
acesso a um carregador de baterias de
tensão constante, solicite a um conces-
sionário Yamaha que carregue a sua ba-
teria.
Acondicionamento da bateria
1. Caso não pretenda conduzir o mode-
lo durante mais de um mês, retire a
bateria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO:
Para remover a ba-
teria, deve verificar se a chave está
rodada para “OFF”, e, em seguida,
desligue o fio negativo antes de
desligar o fio positivo.
[PCA16302]

2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
PRECAUÇÃO

PCA16530
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada po-
derá provocar danos permanentes na
mesma.

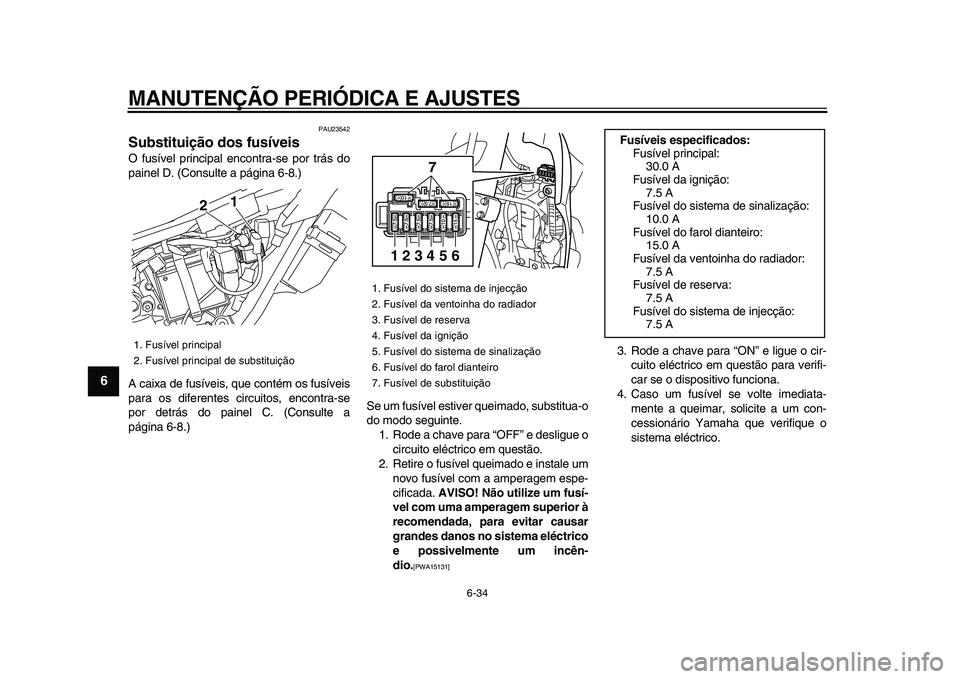

MANUTENÇÃO PERIÓDICA E AJUSTES
6-34
1
2
3
4
5
6
7
8
9

PAU23542
Substituição dos fusíveis
O fusível principal encontra-se por trás do
painel D. (Consulte a página 6-8.)
A caixa de fusíveis, que contém os fusíveis
para os diferentes circuitos, encontra-se
por detrás do painel C. (Consulte a
página 6-8.)Se um fusível estiver queimado, substitua-o
do modo seguinte.
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada.
AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomendada, para evitar causar
grandes danos no sistema eléctrico
e possivelmente um incên-
dio.
[PWA15131]
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso um fusível se volte imediata-
mente a queimar, solicite a um con-
cessionário Yamaha que verifique o
sistema eléctrico.
1. Fusível principal
2. Fusível principal de substituição
21

1. Fusível do sistema de injecção
2. Fusível da ventoinha do radiador
3. Fusível de reserva
4. Fusível da ignição
5. Fusível do sistema de sinalização
6. Fusível do farol dianteiro
7. Fusível de substituição
7
123456

Fusíveis especificados:
Fusível principal:
30.0 A
Fusível da ignição:
7.5 A
Fusível do sistema de sinalização:
10.0 A
Fusível do farol dianteiro:
15.0 A
Fusível da ventoinha do radiador:
7.5 A
Fusível de reserva:
7.5 A
Fusível do sistema de injecção:
7.5 A

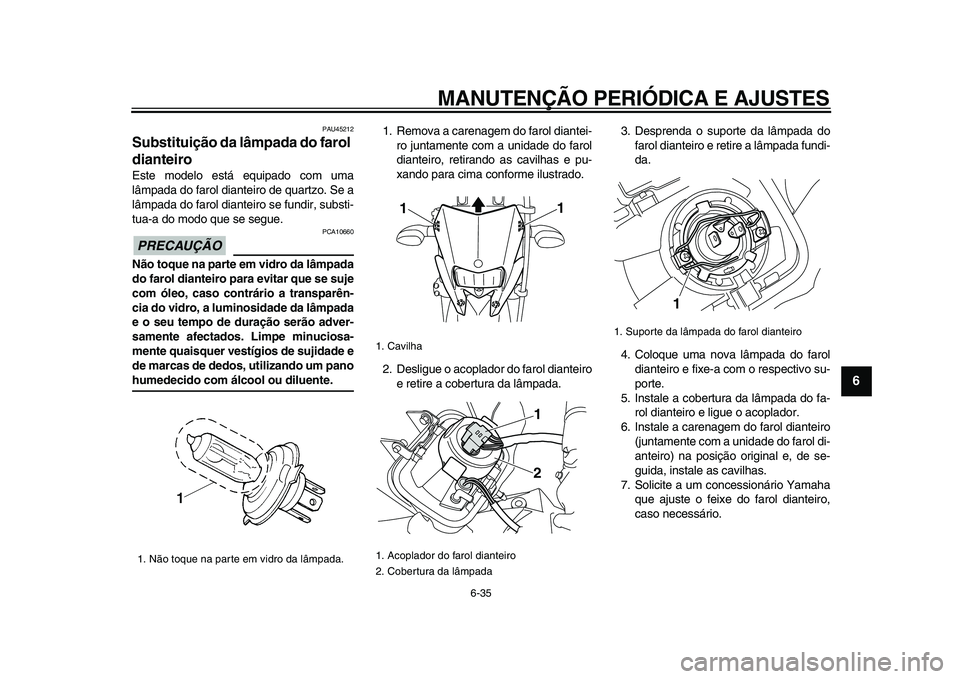

MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
2
3
4
5
67
8
9

PAU45212
Substituição da lâmpada do farol
dianteiro
Este modelo está equipado com uma
lâmpada do farol dianteiro de quartzo. Se a
lâmpada do farol dianteiro se fundir, substi-
tua-a do modo que se segue.
PRECAUÇÃO

PCA10660
Não toque na parte em vidro da lâmpada
do farol dianteiro para evitar que se suje
com óleo, caso contrário a transparên-
cia do vidro, a luminosidade da lâmpada
e o seu tempo de duração serão adver-
samente afectados. Limpe minuciosa-
mente quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um pano
humedecido com álcool ou diluente.
1. Remova a carenagem do farol diantei-
ro juntamente com a unidade do farol
dianteiro, retirando as cavilhas e pu-
xando para cima conforme ilustrado.
2. Desligue o acoplador do farol dianteiro
e retire a cobertura da lâmpada.3. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da.
4. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo su-
porte.
5. Instale a cobertura da lâmpada do fa-
rol dianteiro e ligue o acoplador.
6. Instale a carenagem do farol dianteiro
(juntamente com a unidade do farol di-
anteiro) na posição original e, de se-
guida, instale as cavilhas.
7. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
1. Não toque na parte em vidro da lâmpada.
1. Cavilha
1. Acoplador do farol dianteiro
2. Cobertura da lâmpada
1
1
1
2

1. Suporte da lâmpada do farol dianteiro
1

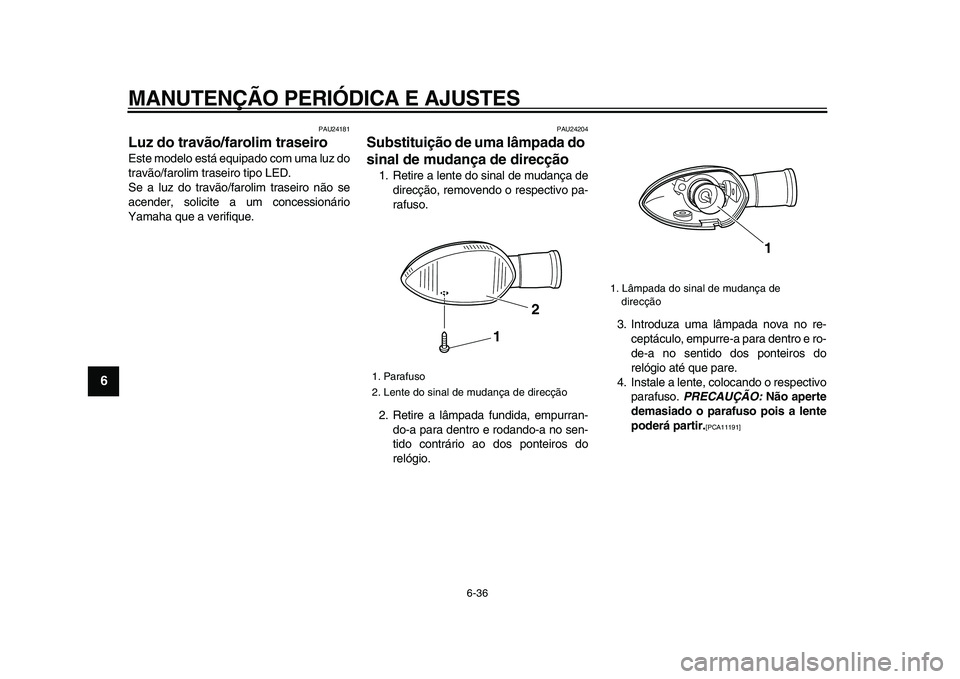

MANUTENÇÃO PERIÓDICA E AJUSTES
6-36
1
2
3
4
5
6
7
8
9

PAU24181
Luz do travão/farolim traseiro
Este modelo está equipado com uma luz do
travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.
PAU24204
Substituição de uma lâmpada do
sinal de mudança de direcção
1. Retire a lente do sinal de mudança de
direcção, removendo o respectivo pa-
rafuso.
2. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e ro-
de-a no sentido dos ponteiros do
relógio até que pare.
4. Instale a lente, colocando o respectivo
parafuso.
PRECAUÇÃO:
Não aperte
demasiado o parafuso pois a lente
poderá partir.
[PCA11191]

1. Parafuso
2. Lente do sinal de mudança de direcção
1
2

1. Lâmpada do sinal de mudança de
direcção
1

MANUTENÇÃO PERIÓDICA E AJUSTES
6-37
2
3
4
5
67
8
9

PAU24312

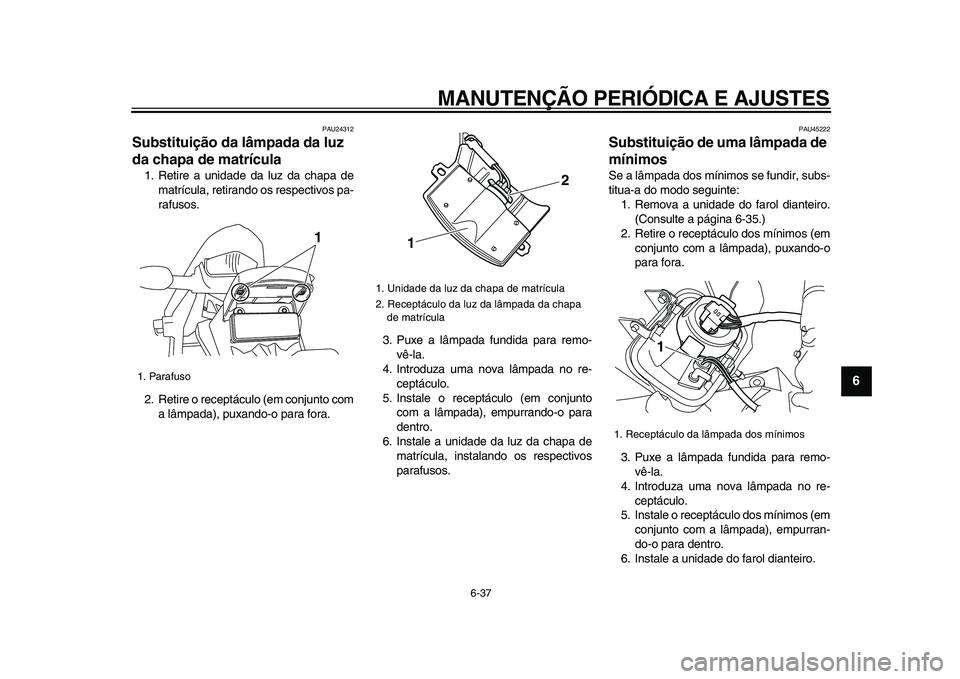

Substituição da lâmpada da luz
da chapa de matrícula
1. Retire a unidade da luz da chapa de
matrícula, retirando os respectivos pa-
rafusos.
2. Retire o receptáculo (em conjunto com
a lâmpada), puxando-o para fora.3. Puxe a lâmpada fundida para remo-
vê-la.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
6. Instale a unidade da luz da chapa de
matrícula, instalando os respectivos
parafusos.
PAU45222
Substituição de uma lâmpada de
mínimos
Se a lâmpada dos mínimos se fundir, subs-
titua-a do modo seguinte:
1. Remova a unidade do farol dianteiro.
(Consulte a página 6-35.)
2. Retire o receptáculo dos mínimos (em
conjunto com a lâmpada), puxando-o
para fora.
3. Puxe a lâmpada fundida para remo-
vê-la.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo dos mínimos (em
conjunto com a lâmpada), empurran-
do-o para dentro.
6. Instale a unidade do farol dianteiro.
1. Parafuso
1

1. Unidade da luz da chapa de matrícula
2. Receptáculo da luz da lâmpada da chapa
de matrícula
12

1. Receptáculo da lâmpada dos mínimos
1

MANUTENÇÃO PERIÓDICA E AJUSTES
6-38
1
2
3
4
5
6
7
8
9

PAU24350

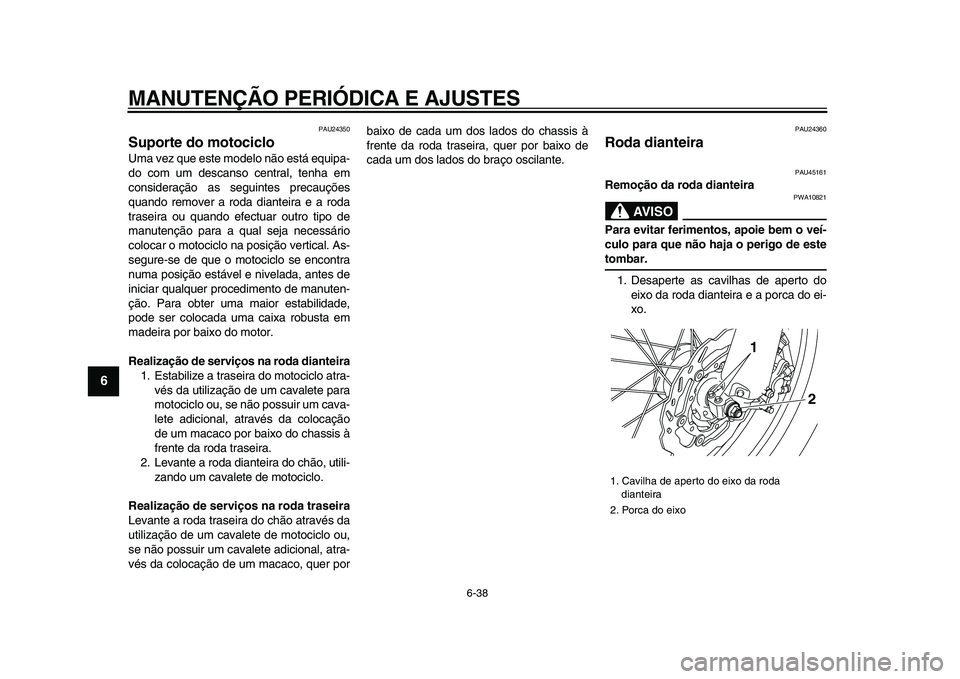

Suporte do motociclo
Uma vez que este modelo não está equipa-
do com um descanso central, tenha em
consideração as seguintes precauções
quando remover a roda dianteira e a roda
traseira ou quando efectuar outro tipo de
manutenção para a qual seja necessário
colocar o motociclo na posição vertical. As-
segure-se de que o motociclo se encontra
numa posição estável e nivelada, antes de
iniciar qualquer procedimento de manuten-
ção. Para obter uma maior estabilidade,
pode ser colocada uma caixa robusta em
madeira por baixo do motor.
Realização de serviços na roda dianteira
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um cava-
lete adicional, através da colocação
de um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão, utili-
zando um cavalete de motociclo.
Realização de serviços na roda traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-
vés da colocação de um macaco, quer porbaixo de cada um dos lados do chassis à
frente da roda traseira, quer por baixo de
cada um dos lados do braço oscilante.

PAU24360
Roda dianteira
PAU45161
Remoção da roda dianteira
AVISO

PWA10821
Para evitar ferimentos, apoie bem o veí-
culo para que não haja o perigo de este
tombar.
1. Desaperte as cavilhas de aperto do
eixo da roda dianteira e a porca do ei-
xo.
1. Cavilha de aperto do eixo da roda
dianteira
2. Porca do eixo
2
1
