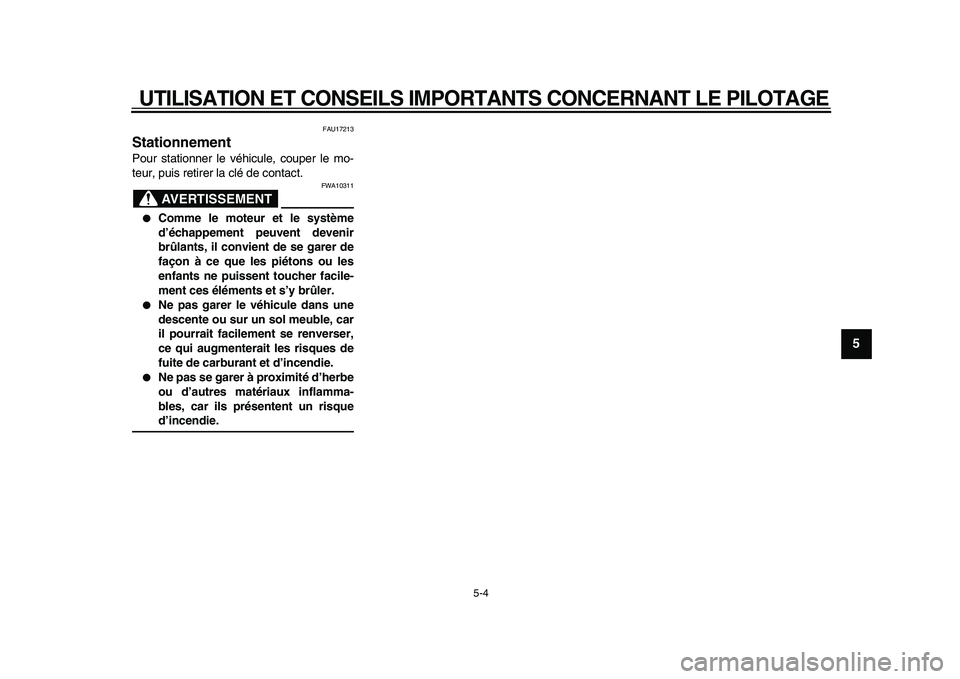

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
2
3
4
56
7
8
9

FAU17213
Stationnement
Pour stationner le véhicule, couper le mo-
teur, puis retirer la clé de contact.
AVERTISSEMENT

FWA10311

Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les
enfants ne puissent toucher facile-
ment ces éléments et s’y brûler.

Ne pas garer le véhicule dans une
descente ou sur un sol meuble, car
il pourrait facilement se renverser,
ce qui augmenterait les risques de
fuite de carburant et d’incendie.

Ne pas se garer à proximité d’herbe
ou d’autres matériaux inflamma-
bles, car ils présentent un risque
d’incendie.
✼✦✥✱✳✦✳✣ ✧



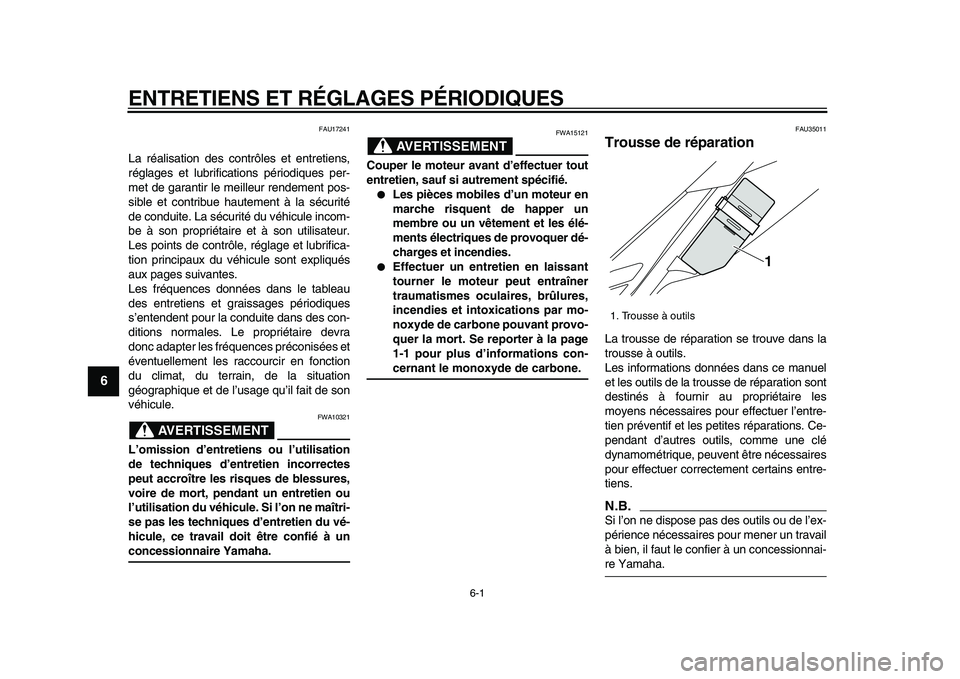

6-1
1
2
3
4
5
6
7
8
9

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
FAU17241
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité
de conduite. La sécurité du véhicule incom-
be à son propriétaire et à son utilisateur.
Les points de contrôle, réglage et lubrifica-
tion principaux du véhicule sont expliqués
aux pages suivantes.
Les fréquences données dans le tableau
des entretiens et graissages périodiques
s’entendent pour la conduite dans des con-
ditions normales. Le propriétaire devra
donc adapter les fréquences préconisées et
éventuellement les raccourcir en fonction
du climat, du terrain, de la situation
géographique et de l’usage qu’il fait de son
véhicule.
AVERTISSEMENT

FWA10321
L’omission d’entretiens ou l’utilisation
de techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pendant un entretien ou
l’utilisation du véhicule. Si l’on ne maîtri-
se pas les techniques d’entretien du vé-
hicule, ce travail doit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT

FWA15121
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.

Les pièces mobiles d’un moteur en
marche risquent de happer un
membre ou un vêtement et les élé-
ments électriques de provoquer dé-
charges et incendies.

Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incendies et intoxications par mo-
noxyde de carbone pouvant provo-
quer la mort. Se reporter à la page
1-1 pour plus d’informations con-
cernant le monoxyde de carbone.
FAU35011
Trousse de réparation
La trousse de réparation se trouve dans la
trousse à outils.
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé
dynamométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.
N.B.

Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concessionnai-
re Yamaha.
1. Trousse à outils
1
✼✦✥✱✳✦✳✣ ✤



ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-2
2
3
4
5
67
8
9

FAU46860
N.B.


Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année (les distances
sont exprimées en milles pour le R.-U.).

À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi).

L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et
l’outillage adéquats, et doit être confié à un concessionnaire Yamaha.
FAU46910
Entretiens périodiques du système de contrôle des gaz d’échappement
N˚ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*
Canalisation de
carburant

S’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées.
√√√√√
2*
Bougie

Contrôler l’état.

Nettoyer et corriger l’écartement
des électrodes.
√√

Remplacer.
√√
3*
Soupapes

Contrôler le jeu aux soupapes.

Régler.Tous les 40000 km (24000 mi)
4*
Système d’admis-
sion d’air

S’assurer du bon état du clapet
de coupure d’air, du clapet flexi-
ble et de la durite.

Remplacer toute pièce endom-
magée.
√√√√√
✼✦✥✱✳✦✳✣ ✥



ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-3
1
2
3
4
5
6
7
8
9

FAU1770B

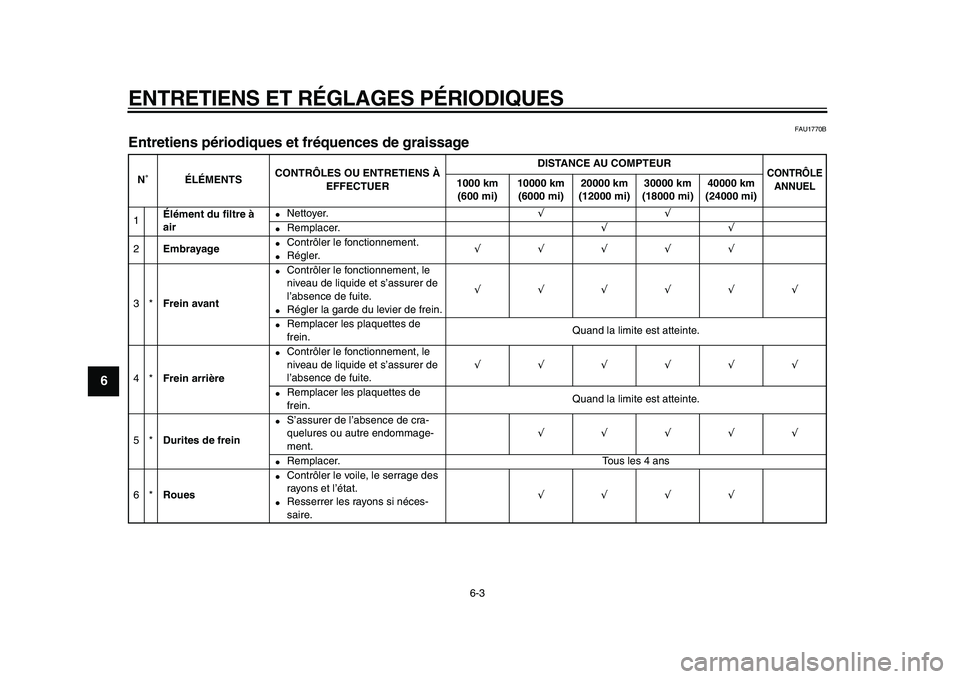

Entretiens périodiques et fréquences de graissage
N˚ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL
1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1
Élément du filtre à
air

Nettoyer.
√√

Remplacer.
√√
2
Embrayage

Contrôler le fonctionnement.

Régler.
√√√√√
3*
Frein avant

Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite.

Régler la garde du levier de frein.
√√√√√√

Remplacer les plaquettes de
frein.Quand la limite est atteinte.
4*
Frein arrière

Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite.
√√√√√√

Remplacer les plaquettes de
frein.Quand la limite est atteinte.
5*
Durites de frein

S’assurer de l’absence de cra-
quelures ou autre endommage-
ment.
√√√√√

Remplacer. Tous les 4 ans
6*
Roues

Contrôler le voile, le serrage des
rayons et l’état.

Resserrer les rayons si néces-
saire.
√√√√
✼✦✥✱✳✦✳✣ ✦



ENTRETIENS ET RÉGLAGES PÉRIODIQUES

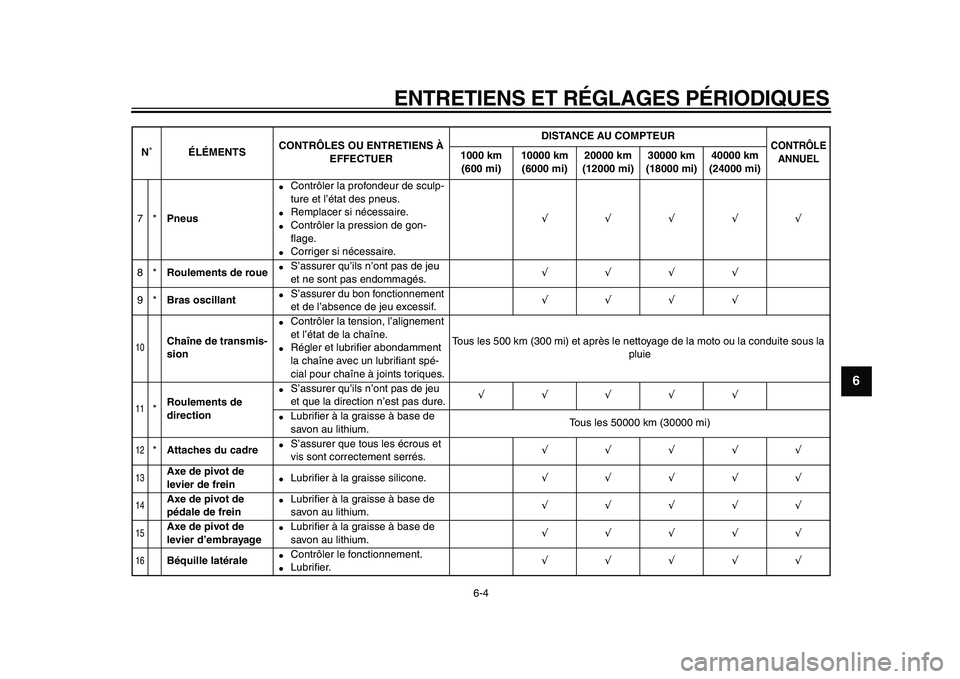

6-4
2
3
4
5
67
8
9

7*
Pneus

Contrôler la profondeur de sculp-
ture et l’état des pneus.

Remplacer si nécessaire.

Contrôler la pression de gon-
flage.

Corriger si nécessaire.
√√√√√
8*
Roulements de roue

S’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés.
√√√√
9*
Bras oscillant

S’assurer du bon fonctionnement
et de l’absence de jeu excessif.
√√√√
10

Chaîne de transmis-
sion

Contrôler la tension, l’alignement
et l’état de la chaîne.

Régler et lubrifier abondamment
la chaîne avec un lubrifiant spé-
cial pour chaîne à joints toriques.Tous les 500 km (300 mi) et après le nettoyage de la moto ou la conduite sous la
pluie
11

*
Roulements de
direction

S’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure.
√√√√√

Lubrifier à la graisse à base de
savon au lithium.Tous les 50000 km (30000 mi)
12

*
Attaches du cadre

S’assurer que tous les écrous et
vis sont correctement serrés.
√√√√√
13

Axe de pivot de
levier de frein

Lubrifier à la graisse silicone.
√√√√√
14

Axe de pivot de
pédale de frein

Lubrifier à la graisse à base de
savon au lithium.
√√√√√
15

Axe de pivot de
levier d’embrayage

Lubrifier à la graisse à base de
savon au lithium.
√√√√√
16

Béquille latérale

Contrôler le fonctionnement.

Lubrifier.
√√√√√
N˚ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL
1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
✼✦✥✱✳✦✳✣ ✧



ENTRETIENS ET RÉGLAGES PÉRIODIQUES

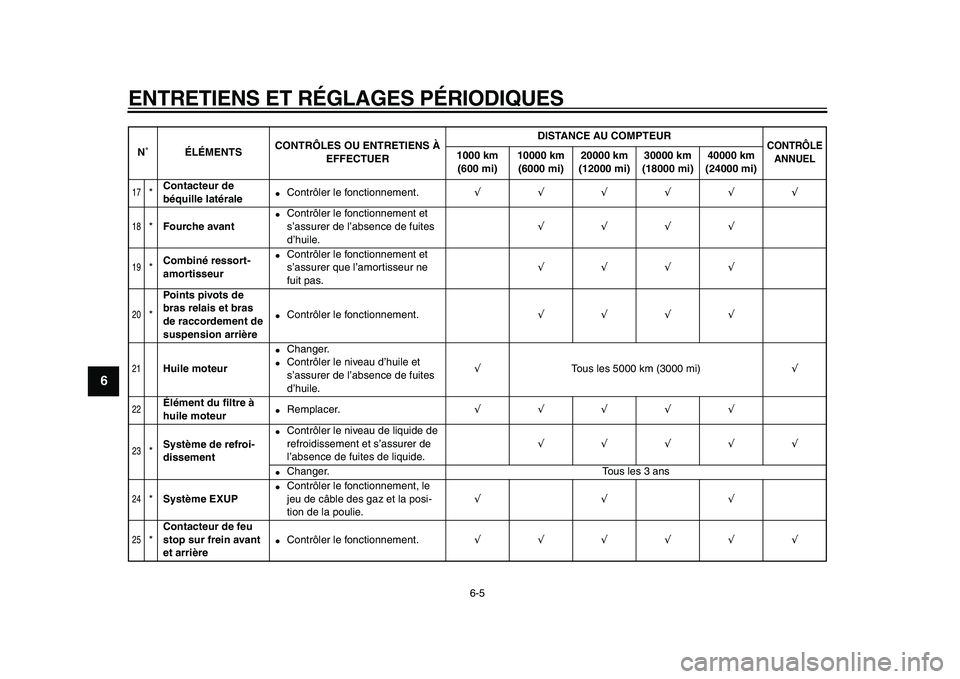

6-5
1
2
3
4
5
6
7
8
9

17

*
Contacteur de
béquille latérale

Contrôler le fonctionnement.
√√√√√√
18

*
Fourche avant

Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
√√√√
19

*
Combiné ressort-
amortisseur

Contrôler le fonctionnement et
s’assurer que l’amortisseur ne
fuit pas.
√√√√
20

*
Points pivots de
bras relais et bras
de raccordement de
suspension arrière

Contrôler le fonctionnement.
√√√√
21

Huile moteur

Changer.

Contrôler le niveau d’huile et
s’assurer de l’absence de fuites
d’huile.
√
Tous les 5000 km (3000 mi)
√
22

Élément du filtre à
huile moteur

Remplacer.
√√√√√
23

*
Système de refroi-
dissement

Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.
√√√√√

Changer. Tous les 3 ans
24

*
Système EXUP

Contrôler le fonctionnement, le
jeu de câble des gaz et la posi-
tion de la poulie.
√√√
25

*
Contacteur de feu
stop sur frein avant
et arrière

Contrôler le fonctionnement.
√√√√√√
N˚ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL
1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
✼✦✥✱✳✦✳✣



ENTRETIENS ET RÉGLAGES PÉRIODIQUES

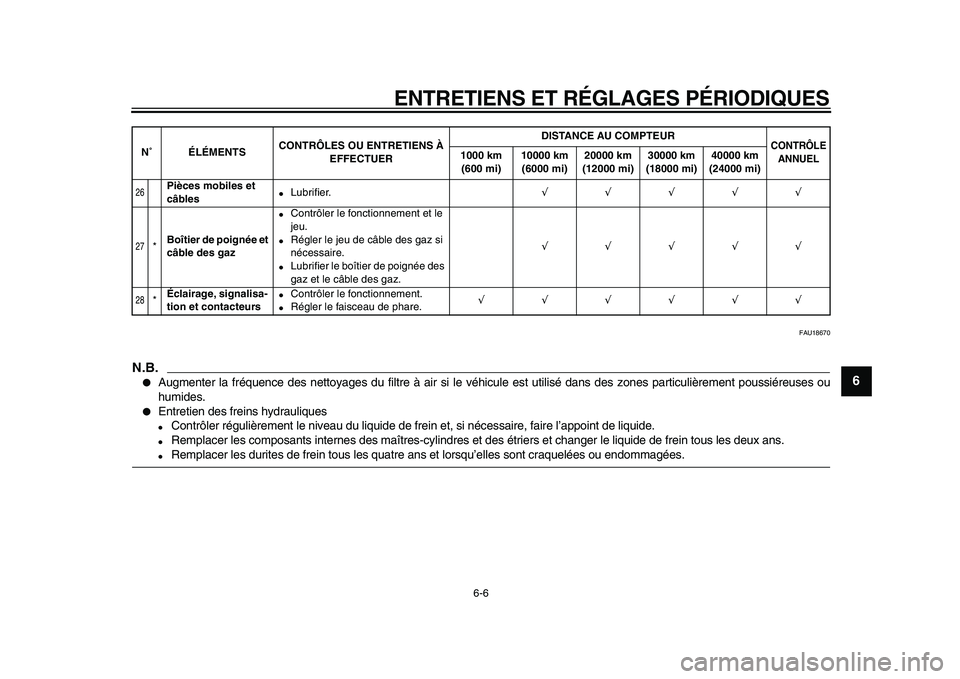

6-6
2
3
4
5
67
8
9

FAU18670
N.B.


Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussiéreuses ou
humides.

Entretien des freins hydrauliques

Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.

Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.

Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
26

Pièces mobiles et
câbles

Lubrifier.
√√√√√
27

*
Boîtier de poignée et
câble des gaz

Contrôler le fonctionnement et le
jeu.

Régler le jeu de câble des gaz si
nécessaire.

Lubrifier le boîtier de poignée des
gaz et le câble des gaz.
√√√√√
28

*
Éclairage, signalisa-
tion et contacteurs

Contrôler le fonctionnement.

Régler le faisceau de phare.
√√√√√√
N˚ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL
1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
✼✦✥✱✳✦✳✣ ✩



ENTRETIENS ET RÉGLAGES PÉRIODIQUES

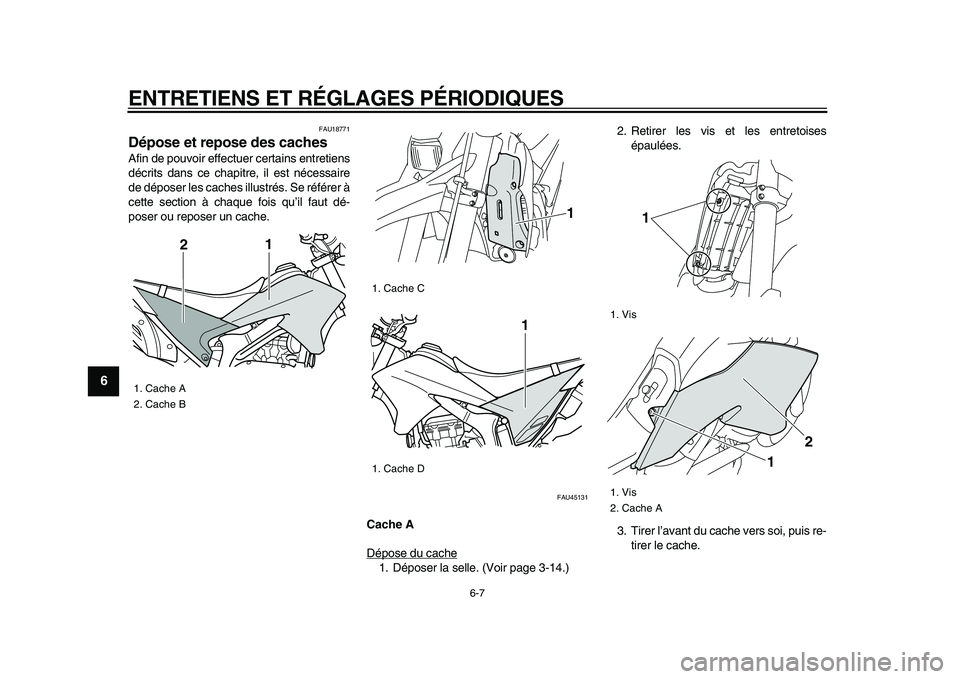

6-7
1
2
3
4
5
6
7
8
9

FAU18771
Dépose et repose des caches
Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dé-
poser ou reposer un cache.
FAU45131
Cache A
Dépose du cache
1. Déposer la selle. (Voir page 3-14.)2. Retirer les vis et les entretoises
épaulées.
3. Tirer l’avant du cache vers soi, puis re-
tirer le cache.

1. Cache A
2. Cache B
1
2

1. Cache C
1. Cache D
1
1

1. Vis
1. Vis
2. Cache A
1
1
2
✼✦✥✱✳✦✳✣ ✪



ENTRETIENS ET RÉGLAGES PÉRIODIQUES

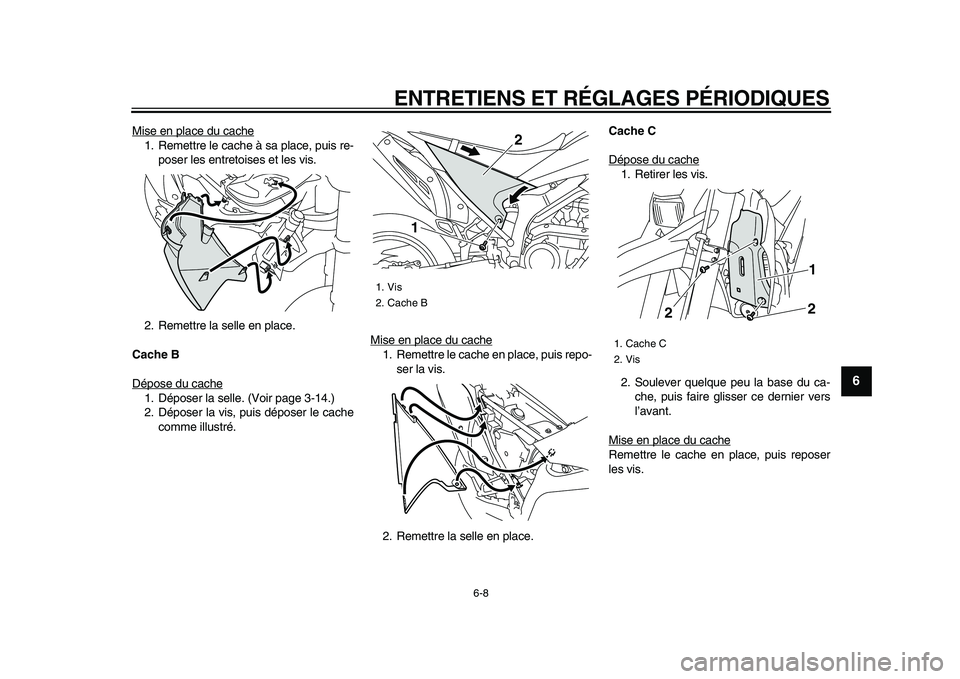

6-8
2
3
4
5
67
8
9

Mise en place du cache
1. Remettre le cache à sa place, puis re-
poser les entretoises et les vis.
2. Remettre la selle en place.
Cache B
Dépose du cache1. Déposer la selle. (Voir page 3-14.)
2. Déposer la vis, puis déposer le cache
comme illustré.Mise en place du cache
1. Remettre le cache en place, puis repo-
ser la vis.
2. Remettre la selle en place.
Cache C
Dépose du cache
1. Retirer les vis.
2. Soulever quelque peu la base du ca-
che, puis faire glisser ce dernier vers
l’avant.
Mise en place du cacheRemettre le cache en place, puis reposer
les vis.

1. Vis
2. Cache B
12

1. Cache C
2. Vis
12
2
✼✦✥✱✳✦✳✣ ✫



ENTRETIENS ET RÉGLAGES PÉRIODIQUES

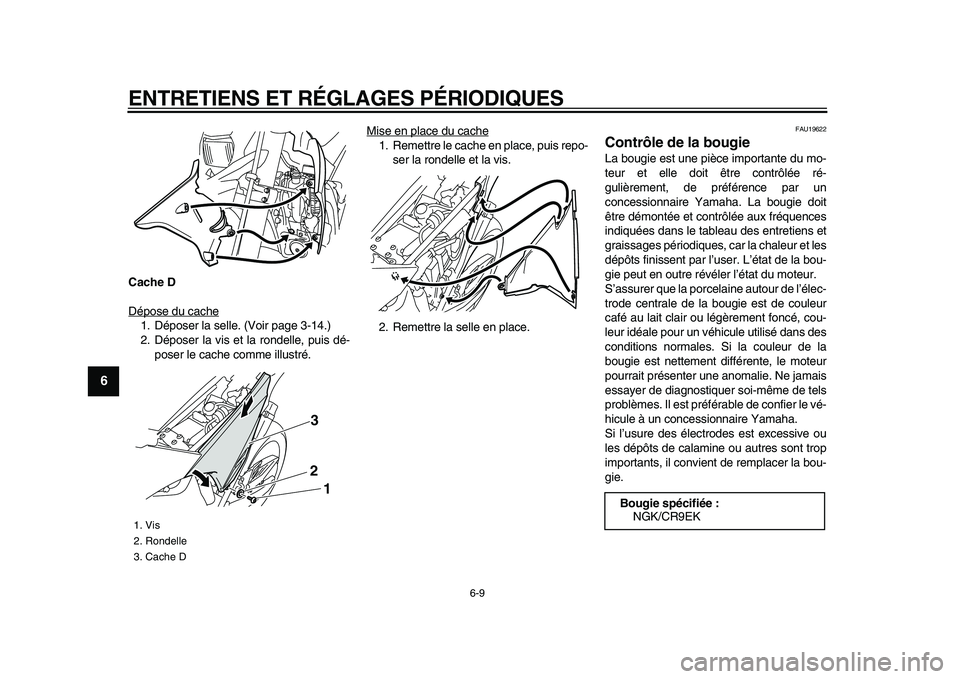

6-9
1
2
3
4
5
6
7
8
9

Cache D
Dépose du cache
1. Déposer la selle. (Voir page 3-14.)
2. Déposer la vis et la rondelle, puis dé-
poser le cache comme illustré.Mise en place du cache
1. Remettre le cache en place, puis repo-
ser la rondelle et la vis.
2. Remettre la selle en place.

FAU19622
Contrôle de la bougie
La bougie est une pièce importante du mo-
teur et elle doit être contrôlée ré-
gulièrement, de préférence par un
concessionnaire Yamaha. La bougie doit
être démontée et contrôlée aux fréquences
indiquées dans le tableau des entretiens et
graissages périodiques, car la chaleur et les
dépôts finissent par l’user. L’état de la bou-
gie peut en outre révéler l’état du moteur.
S’assurer que la porcelaine autour de l’élec-
trode centrale de la bougie est de couleur
café au lait clair ou légèrement foncé, cou-
leur idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur de la
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie.
1. Vis
2. Rondelle
3. Cache D
3
2
1

Bougie spécifiée :
NGK/CR9EK
✼✦✥✱✳✦✳✣ ✬
