FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
Para repor o cronómetro a zero, prima
a tecla “RESET” durante, pelo menos,
dois segundos.
NOTAO cronómetro continuará a contar quando o
veículo estiver parado. Para parar e/ou re-
tomar a contagem, repita os passos 2 e 3.Início automático1. Prima a tecla “SELECT 1” durante,
pelo menos, dois segundos para defi-
nir o início automático.NOTAQuando o cronómetro é definido para início
automático, o indicador“” do cronómetro
e o indicador“” do contador de percurso
com compensação da distância ficam inter-
mitentes e os dígitos no visor começam a
deslocar-se da esquerda para a direita.
2. Quando o veículo se começar a deslo-
car, o cronómetro começará a contar.
3. Prima as teclas “SELECT 1” e “SE-
LECT 2” em simultâneo para parar o
cronómetro.
4. Para retomar a contagem, prima nova-
mente as teclas “SELECT 1” e “SE-
LECT 2” em simultâneo.NOTA
O cronómetro continuará a contar quando o
veículo estiver parado. Para parar e/ou re-
tomar a contagem, repita os passos 3 e 4.Modo de medição (para calibrar a leitura
do contador de percurso com compen-
sação da distância)
O contador de percurso com compensação
da distância é uma funcionalidade que se
destina a proporcionar uma leitura de con-tador de percurso mais exacta para a con-
dução enduro. A calibração deste contador
em conformidade com as distâncias especi-
ficadas no mapa da pista de enduro ajudará
o condutor a familiarizar-se com a pista.
Além disso, a calibração do contador tam-
bém poderá ser necessária quando se utili-
zam pneus, rodas, tamanhos de carretos
de correntes, etc. diferentes dos especifica-
dos. Para obter mais informações sobre a
utilização do contador, consulte o concessi-
onário Yamaha mais próximo.
Calibre o contador de percurso com com-
pensação da distância da forma seguida-
mente indicada.
Para aumentar a leitura, prima a tecla “SE-
LECT 1”. Para diminuir a leitura, prima a te-
cla “SELECT 2”. Se premir continuamente
qualquer uma das teclas, aumentará ou di-
minuirá a leitura de forma contínua até que
a tecla seja libertada.
NOTAA calibração da leitura do contador de per-
curso com compensação da distância é
possível, não obstante o funcionamento do
cronómetro.
U32DP5P0.book Page 7 Friday, January 8, 2010 9:44 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3

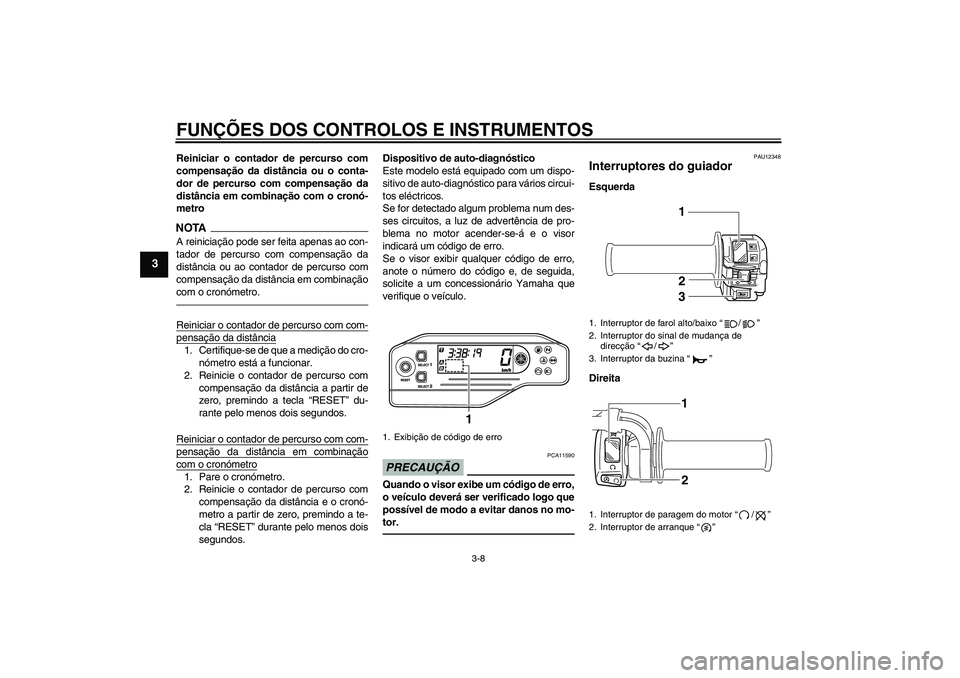

Reiniciar o contador de percurso com
compensação da distância ou o conta-
dor de percurso com compensação da
distância em combinação com o cronó-
metroNOTA
A reiniciação pode ser feita apenas ao con-
tador de percurso com compensação da
distância ou ao contador de percurso com
compensação da distância em combinação
com o cronómetro.Reiniciar o contador de percurso com com-pensação da distância1. Certifique-se de que a medição do cro-
nómetro está a funcionar.
2. Reinicie o contador de percurso com
compensação da distância a partir de
zero, premindo a tecla “RESET” du-
rante pelo menos dois segundos.
Reiniciar o contador de percurso com com-pensação da distância em combinaçãocom o cronómetro1. Pare o cronómetro.
2. Reinicie o contador de percurso com
compensação da distância e o cronó-
metro a partir de zero, premindo a te-
cla “RESET” durante pelo menos dois
segundos.Dispositivo de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos.
Se for detectado algum problema num des-
ses circuitos, a luz de advertência de pro-
blema no motor acender-se-á e o visor
indicará um código de erro.
Se o visor exibir qualquer código de erro,
anote o número do código e, de seguida,
solicite a um concessionário Yamaha que
verifique o veículo.
PRECAUÇÃO
PCA11590
Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que
possível de modo a evitar danos no mo-
tor.
PAU12348
Interruptores do guiador Esquerda
Direita
1. Exibição de código de erro
1
1. Interruptor de farol alto/baixo“/”
2. Interruptor do sinal de mudança de
direcção“/”
3. Interruptor da buzina“”
1. Interruptor de paragem do motor“/”
2. Interruptor de arranque“”
1
2
31
2
U32DP5P0.book Page 8 Friday, January 8, 2010 9:44 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
PAU12400

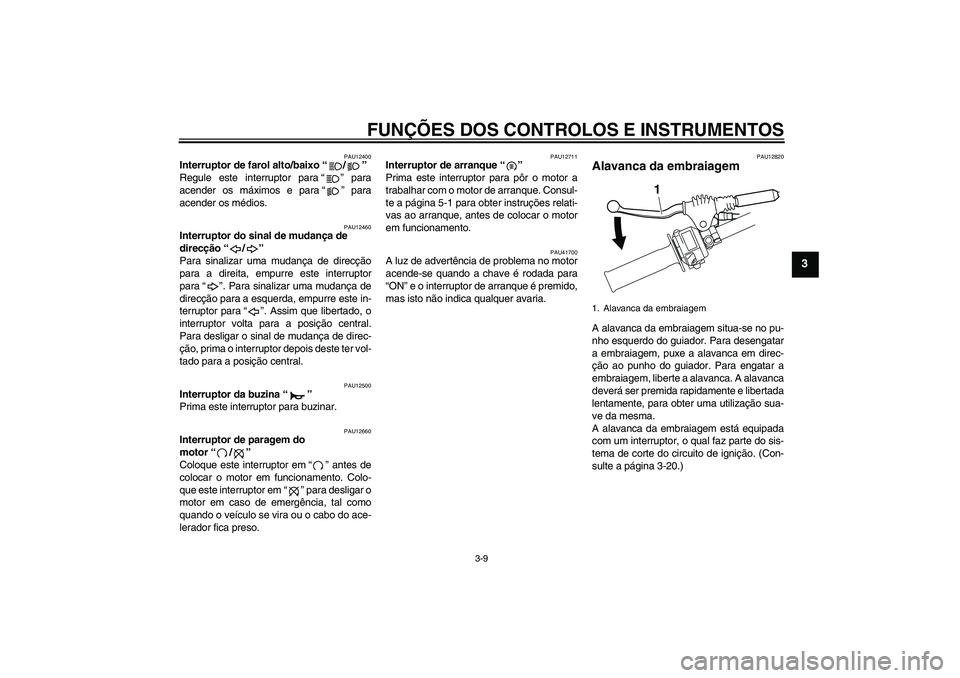

Interruptor de farol alto/baixo“/”
Regule este interruptor para“” para
acender os máximos e para“” para
acender os médios.
PAU12460
Interruptor do sinal de mudança de
direcção“/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor
para“”. Para sinalizar uma mudança de
direcção para a esquerda, empurre este in-
terruptor para“”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12500
Interruptor da buzina“”
Prima este interruptor para buzinar.
PAU12660
Interruptor de paragem do
motor“/”
Coloque este interruptor em“” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em“” para desligar o
motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
PAU12711
Interruptor de arranque“”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque. Consul-
te a página 5-1 para obter instruções relati-
vas ao arranque, antes de colocar o motor
em funcionamento.
PAU41700
A luz de advertência de problema no motor
acende-se quando a chave é rodada para
“ON” e o interruptor de arranque é premido,
mas isto não indica qualquer avaria.
PAU12820
Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e libertada
lentamente, para obter uma utilização sua-
ve da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-20.)1. Alavanca da embraiagem
1
U32DP5P0.book Page 9 Friday, January 8, 2010 9:44 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
PAU12870

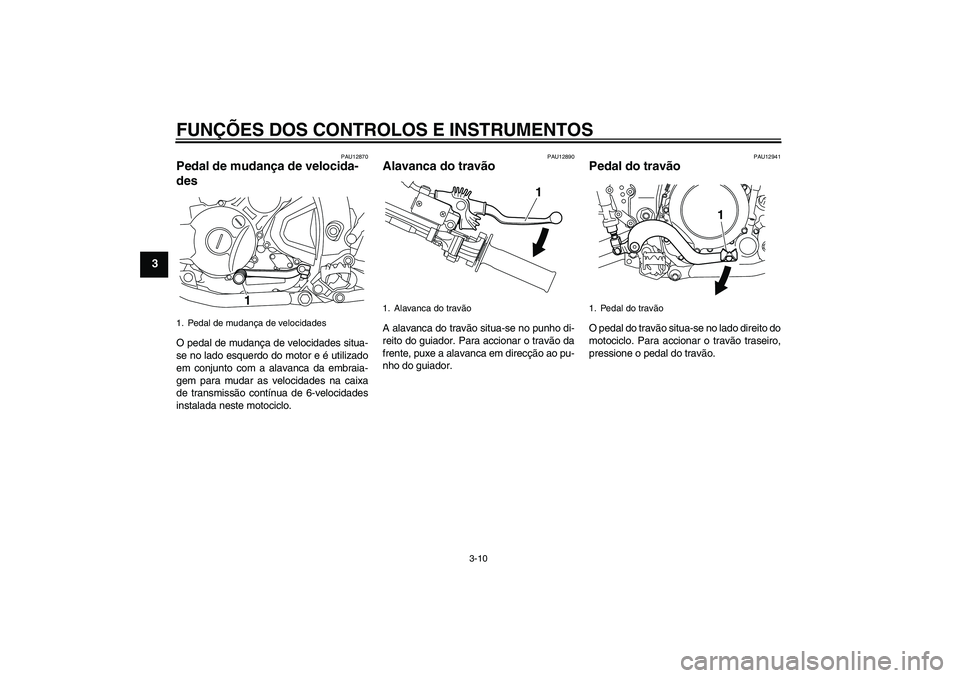

Pedal de mudança de velocida-
des O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 6-velocidades
instalada neste motociclo.
PAU12890
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
PAU12941
Pedal do travão O pedal do travão situa-se no lado direito do
motociclo. Para accionar o travão traseiro,
pressione o pedal do travão.
1. Pedal de mudança de velocidades
1
1. Alavanca do travão
1
1. Pedal do travão
1
U32DP5P0.book Page 10 Friday, January 8, 2010 9:44 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
PAU44363
Tampa do depósito de combustí-
vel Remoção da tampa do depósito de com-
bustível
1. Introduza a chave na fechadura e
rode-a no sentido contrário ao dos
ponteiros do relógio conforme ilustra-
do.
2. Rode a tampa do depósito de combus-
tível no sentido contrário ao dos pon-
teiros do relógio e retire-a.Instalação da tampa do depósito de
combustível
1. Introduza a tampa do depósito de
combustível na abertura existente no
depósito com a chave inserida na fe-
chadura e, depois, rode a tampa no
sentido dos ponteiros do relógio.
2. Rode a chave no sentido dos pontei-
ros do relógio e depois retire-a.
NOTAA tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AV I S O
PWA10121
Certifique-se de que a tampa do depósi-
to de combustível está devidamente fe-
chada e bloqueada antes de conduzir o
veículo. As fugas de combustível consti-
tuem um perigo de incêndio.
1. Chave
2. Tampa do depósito de combustível
1
2
1. Chave
2. Tampa do depósito de combustível
1
2
U32DP5P0.book Page 11 Friday, January 8, 2010 9:44 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
PAU13221
Combustível Verifique se há gasolina suficiente no depó-
sito.
AV I S O
PWA10881
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10071]
4. Certifique-se de que fecha bem a tam-
pa do depósito de combustível.
AV I S O
PWA15151
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU13390
PRECAUÇÃO
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de oc-
tano melhor obtido pelo método “Research”
1. Nível de combustível máximo
2. Tubo de enchimento de depósito de combus-
tível
2
1
Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO COM ÍNDICE DE OCTANO SU-
PERIOR AO NORMAL
Capacidade do depósito de com-
bustível:
7.6 L (2.01 US gal, 1.67 Imp.gal)
Quantidade de combustível de re-
serva (quando a luz de advertência
do nível de combustível se acende):
2.1 L (0.55 US gal, 0.46 Imp.gal)
U32DP5P0.book Page 12 Friday, January 8, 2010 9:44 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3

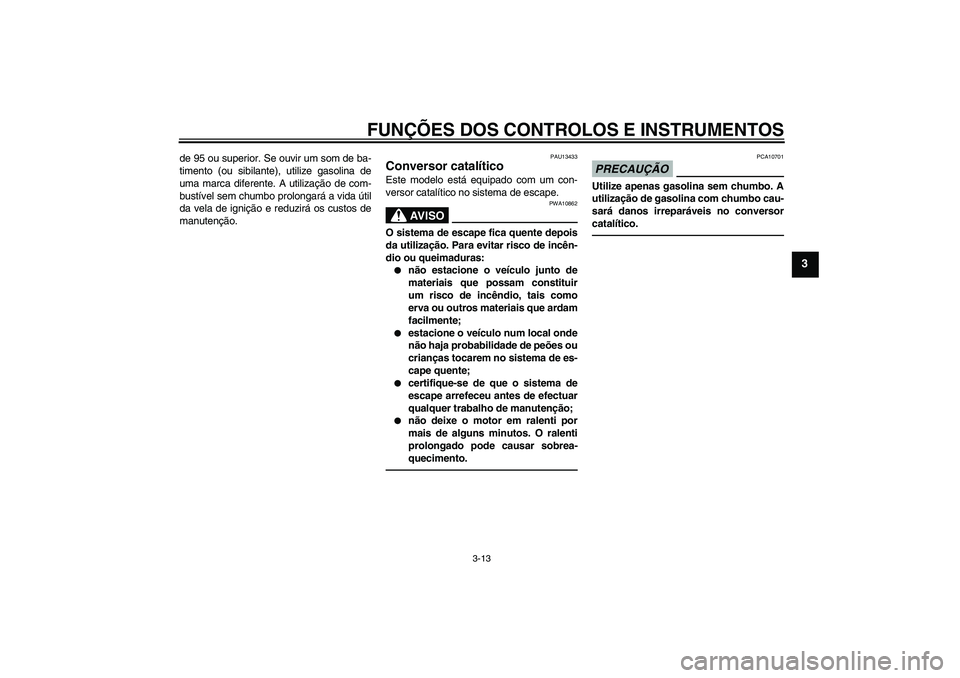

de 95 ou superior. Se ouvir um som de ba-
timento (ou sibilante), utilize gasolina de
uma marca diferente. A utilização de com-
bustível sem chumbo prolongará a vida útil
da vela de ignição e reduzirá os custos de
manutenção.
PAU13433
Conversor catalítico Este modelo está equipado com um con-
versor catalítico no sistema de escape.
AV I S O
PWA10862
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:

não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;


estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;


certifique-se de que o sistema de
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;


não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-
quecimento.
PRECAUÇÃO
PCA10701
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
U32DP5P0.book Page 13 Friday, January 8, 2010 9:44 AM

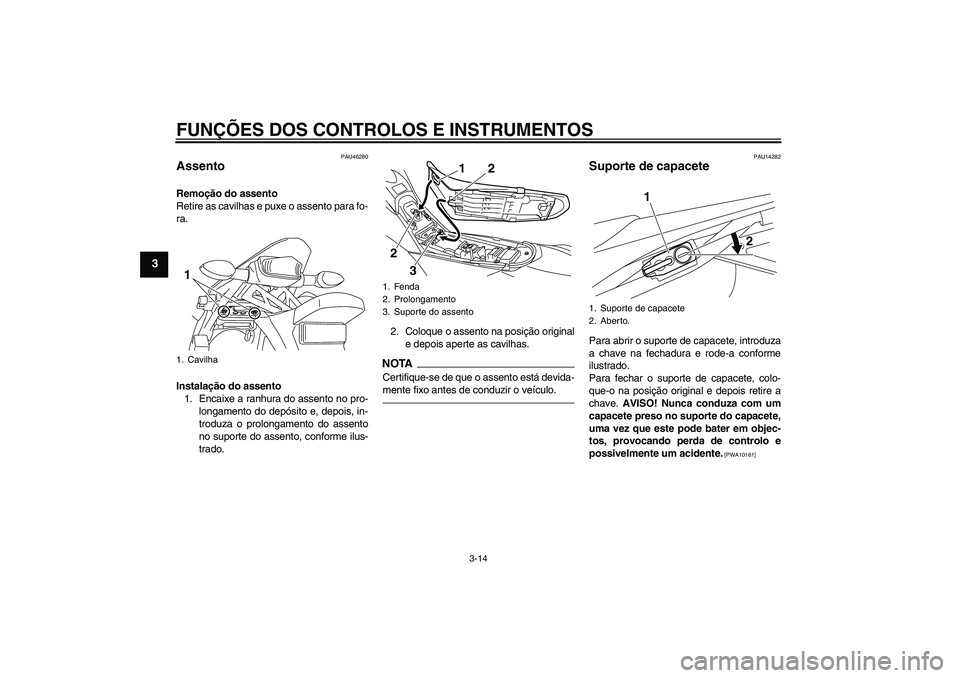

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
PAU46280
Assento Remoção do assento
Retire as cavilhas e puxe o assento para fo-
ra.
Instalação do assento
1. Encaixe a ranhura do assento no pro-
longamento do depósito e, depois, in-
troduza o prolongamento do assento
no suporte do assento, conforme ilus-
trado.2. Coloque o assento na posição original
e depois aperte as cavilhas.
NOTACertifique-se de que o assento está devida-
mente fixo antes de conduzir o veículo.
PAU14282
Suporte de capacete Para abrir o suporte de capacete, introduza
a chave na fechadura e rode-a conforme
ilustrado.
Para fechar o suporte de capacete, colo-
que-o na posição original e depois retire a
chave. AVISO! Nunca conduza com um
capacete preso no suporte do capacete,
uma vez que este pode bater em objec-
tos, provocando perda de controlo e
possivelmente um acidente.
[PWA10161]
1. Cavilha1
1. Fenda
2. Prolongamento
3. Suporte do assento
2
3
2
1
1. Suporte de capacete
2. Aberto.
1
2
U32DP5P0.book Page 14 Friday, January 8, 2010 9:44 AM

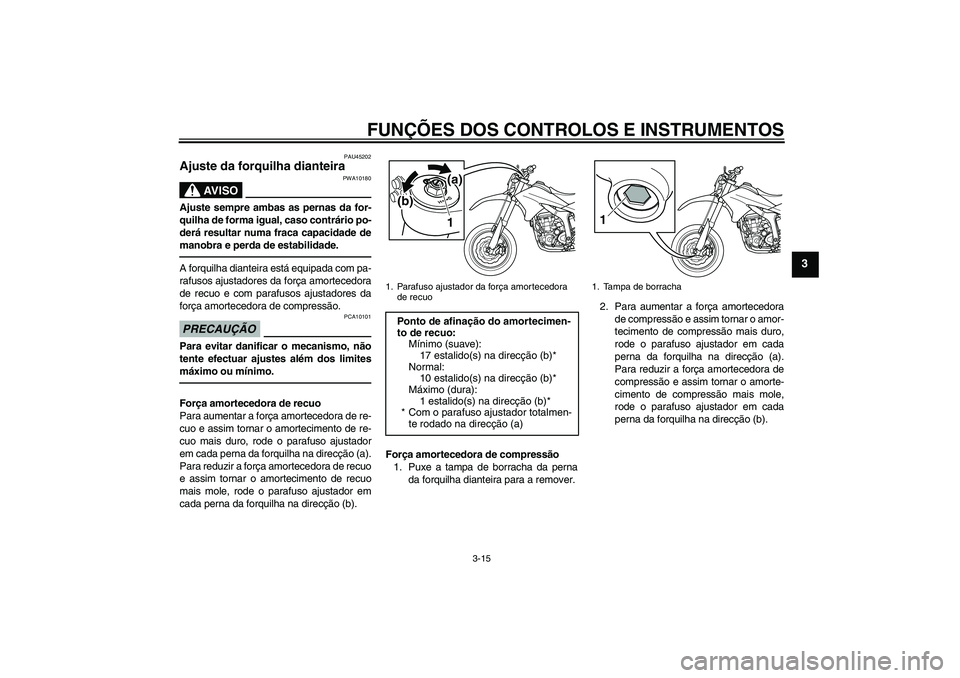

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
PAU45202
Ajuste da forquilha dianteira
AV I S O
PWA10180
Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
derá resultar numa fraca capacidade de
manobra e perda de estabilidade.A forquilha dianteira está equipada com pa-
rafusos ajustadores da força amortecedora
de recuo e com parafusos ajustadores da
força amortecedora de compressão.PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limites
máximo ou mínimo.Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
em cada perna da forquilha na direcção (a).
Para reduzir a força amortecedora de recuo
e assim tornar o amortecimento de recuo
mais mole, rode o parafuso ajustador em
cada perna da forquilha na direcção (b).Força amortecedora de compressão
1. Puxe a tampa de borracha da perna
da forquilha dianteira para a remover.2. Para aumentar a força amortecedora
de compressão e assim tornar o amor-
tecimento de compressão mais duro,
rode o parafuso ajustador em cada
perna da forquilha na direcção (a).
Para reduzir a força amortecedora de
compressão e assim tornar o amorte-
cimento de compressão mais mole,
rode o parafuso ajustador em cada
perna da forquilha na direcção (b).
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimen-
to de recuo:
Mínimo (suave):
17 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmen-
te rodado na direcção (a)
1
(b)
(a)
1. Tampa de borracha1
U32DP5P0.book Page 15 Friday, January 8, 2010 9:44 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
3. Instale a tampa de borracha.NOTAEmbora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário.
PAU14792
Vazamento da forquilha dianteira
AV I S O
PWA10200
Efectue sempre o vazamento de ambas
as pernas da forquilha dianteira, caso
contrário poderá resultar numa fraca ca-
pacidade de manobra e perda de estabi-
lidade.Se o veículo for utilizado em condições ex-
tremamente duras, a temperatura do ar e a
pressão aumentarão na forquilha dianteira.
Assim, a pré-carga da mola aumentará e a
suspensão dianteira ficará mais rígida. Se
isto acorrer, efectue o vazamento da forqui-
lha dianteira da forma que se segue.
1. Levante a roda da frente, colocando
um suporte adequado por baixo do
motor.NOTADurante o vazamento da forquilha dianteira,
o veículo não deve ter qualquer peso na
parte dianteira.2. Remova os parafusos de sangrar e
permita o vazamento de todo o ar de
cada uma das pernas da forquilha.
1. Parafuso ajustador da força amortecedora
de compressãoPonto de afinação do amortecimen-
to de compressão:
Mínimo (suave):
19 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmen-
te rodado na direcção (a) 1(a) (b)
U32DP5P0.book Page 16 Friday, January 8, 2010 9:44 AM
