FONCTIONS DES COMMANDES
ARMATUREN UND DEREN FUNKTION
FUNCIONES DE CONTROL
ARMATUREN UND
DEREN FUNKTION
MOTORSTOPPSCHALTER “ENGI-
NE STOP”
Der Motorstoppschalter “ENGINE
STOP” 1 befindet sich auf der linken
Seite des Lenkers.
Den Motorstoppschalter “ENGINE
STOP” gedrückt halten, bis der
Motor abstirbt.
KUPPLUNGSHEBEL
Der Kupplungshebel 1 befindet sich
auf der linken Seite des Lenkers und
dient zum Ein- und Auskuppeln. Zum
Ausrücken der Kupplung den Kupp-
lungshebel zum Lenkgriff ziehen; zum
Einrücken der Kupplung den Kupp-
lungshebel wieder freigeben. Zum
Auskuppeln den Kupplungshebel
zügig ziehen, beim Einkuppeln gefühl-
voll loslassen, um ein weiches Einrük-
ken der Kupplung zu gewährleisten.
FUSSSCHALTHEBEL
Erst das Getriebe erlaubt die Nut-
zung der Motorleistung in verschie-
denen Geschwindigkeitsbereichen,
so daß Anfahren, Bergauffahren und
schnelles Beschleunigen möglich
sind. Die Gänge dieses 5-Gang-
Getriebes werden über den Fuß-
schalthebel 1 linksseitig des Motors
bei ausgerückter Kupplung geschal-
tet.
KICKSTARTER
Zum Anlassen des Motors den Kick-
starterhebel 1 ausschwenken und
langsam niedertreten, bis deutlicher
Widerstand spürbar wird; dann den
Kickstarterhebel schwungvoll durch-
treten. Dieses Modell ist mit einem
Primärkickstarter ausgerüstet, d. h.
der Motor kann auch bei eingelegtem
Gang angelassen werden – voraus-
gesetzt, daß die Kupplung ausge-
rückt ist. Normalerweise sollte
jedoch in den Leerlauf geschaltet
werden, bevor der Motor gestartet
wird.
FONCTIONS DES
COMMANDES
BOUTON D’ARRET DE MOTEUR
“ENGINE STOP”
Ce bouton d’arrêt de moteur “ENGINE
STOP” 1 est situé sur le guidon gauche.
Continuer à appuyer sur le bouton d’arrêt
de moteur “ENGINE STOP” jusqu’a que
ce le moteur s’arrête.
LEVIER D’EMBRAYAGE
Le levier d’embrayage 1 est situé sur le
guidon gauche et permet d’embrayer ou
de débrayer. Tirer le levier d’embrayage
vers le guidon pour débrayer et relâcher
le levier pour embrayer. Pour des démar-
rages doux, le levier doit être tiré rapide-
ment et relâché lentement.
PEDALE DE CHANGEMENT DE
VITESSE
Les 5 rapports de la boîte de vitesses à
prise constante sont idéalement échelon-
nés. Le changement de vitesse est com-
mandé par le sélecteur à pédale 1 situé
du côté gauche du moteur.
DEMARREUR AU PIED
Déployer la pédale de démarreur au pied
1. Appuyer légèrement sur la pédale
jusqu’à ce que les pignons se mettent en
prise puis l’actionner vigoureusement
pour démarrer le moteur. Ce modèle est
muni d’un démarreur au pied primaire,
de sorte qu’on peut démarrer sur
n’importe quelle vitesse à condition de
débrayer. Toutefois, normalement, on
remettra les vitesses au point mort avant
la mise en marche.
1 - 10
FUNCIONES DE
CONTROL
BOTÓN DE PARADA DEL MOTOR
“ENGINE STOP”
El botón de parada del motor “ENGINE
STOP” 1 está situado en el manillar
izquierdo. Pulse de forma continuada
este botón hasta que se detenga el motor.
PALANCA DEL EMBRAGUE
La palanca del embrague 1 está situada
en el manillar izquierdo; su función es la
de embragar o desembragar. Tire de la
palanca del embrague hacia el manillar
para desembragar y suelte la palanca
para embragar. Debe tirar de la palanca
rápidamente y soltarla suavemente para
obtener un arranque suave.
PEDAL DE CAMBIOS
Las relaciones de engranaje de la de la
caja de cambios de 5 velocidades de
engrane constante están óptimamente
separadas. Los engranes pueden cam-
biarse utilizando el pedal de cambios 1
en la parte izquierda del motor.
ARRANCADOR DE PEDAL
Gire el arrancador de pedal 1 hacia el
lado contrario al motor. Empuje el arran-
cador hacia abajo suavemente con el pie
hasta embragar las marchas y, a conti-
nuación, pedalee firme y uniformemente
para arrancar el motor. Este modelo
consta de un arrancador de pedal prima-
rio de forma que pueda arrancar el motor
en cualquiera de las marchas si el embra-
gue está desembragado. No obstante, en
condiciones normales, cambie a la posi-
ción de punto muerto antes de arrancar.

1 - 11
GEN
INFO
CONTROL FUNCTIONS
DECOMPRESSION LEVER
CAUTION:
Never use the decompression lever after
the engine is started. The engine may be
damaged if you use the decompression
lever while it is running.
The decompression lever 1 is located on the
left handlebar and is used when starting the
engine. Squeezing the decompression lever
presses down on the exhaust valve and
releases the pressure in the cylinder head.
This enables the vehicle to be kickstarted
more easily.
EC155001
THROTTLE GRIP
The throttle grip 1 is located on the right han-
dlebar; it accelerates or decelerates the
engine. For acceleration, turn the grip toward
you; for deceleration, turn it away from you.
EC156000
FRONT BRAKE LEVER
The front brake lever 1 is located on the right
handlebar. Pull it toward the handlebar to acti-
vate the front brake.
EC157000
REAR BRAKE PEDAL
The rear brake pedal 1 is located on the right
side of the machine. Press down on the brake
pedal to activate the rear brake.

GEN
INFO
FONCTIONS DES COMMANDES
ARMATUREN UND DEREN FUNKTION
FUNCIONES DE CONTROL
DEKOMPRESSIONSHEBEL
ACHTUNG:
Den Dekompressionshebel unter
keinen Umständen bei laufendem
Motor betätigen. Dies kann den
Motor stark beschädigen.
Wenn der Dekompressionshebel 1
(auf der linken Seite des Lenkers) betä-
tigt wird, öffnet sich das Auslaßventil,
was den Verdichtungsdruck redu-
ziert. Dadurch läßt sich für das Kick-
starten der Kolben leichter über den
Verdichtungstakt hinaus bewegen.
GASDREHGRIFF
Der Gasdrehgriff 1 befindet sich auf
der rechten Seite des Lenkers. Zum
Erhöhen der Motordrehzahl
(Beschleunigung) den Gasdrehgriff
in Gegenfahrtrichtung drehen, zum
Reduzieren der Motordrehzahl den
Gasdrehgriff in Fahrtrichtung drehen.
HANDBREMSHEBEL
Der Handbremshebel 1 zur Betäti-
gung der Vorderradbremse befindet
sich auf der rechten Seite des Len-
kers.
FUSSBREMSHEBEL
Der Fußbremshebel 1 zur Betäti-
gung der Hinterradbremse befindet
sich auf der rechten Fahrzeugseite. LEVIER DE DECOMPRESSION
ATTENTION:
Ne jamais employer le levier de
décompression une fois que le moteur
est mis en marche. Actionner le levier
de décompression lorsque le moteur
tourne risque d’endommager ce der-
nier.
Le levier de décompression 1 se trouve
sur le côté gauche du guidon. Celui-ci
s’utilise conjointement avec le démar-
reur au pied et facilite la mise en marche
du véhicule. Lorsqu’il est actionné, le
levier de décompression permet de com-
primer la soupape d’échappement, ce qui
réduit la pression dans la culasse.
POIGNEE DES GAZ
La poignée des gaz 1 est située sur le
guidon droit; elle permet d’accélérer ou
de décélérer le moteur. Pour une accélé-
ration, tourner la poignée vers soi; pour
une décélération, la tourner de l’autre
côté.
LEVIER DE FREIN AVANT
Le levier de frein avant 1 se trouve sur
le guidon droit. Le tirer vers le guidon
pour actionner le frein avant.
PEDALE DE FREIN ARRIERE
La pédale de frein arrière 1 se trouve du
côté droit de la machine. Appuyer sur la
pédale pour actionner le frein arrière.PALANCA DE DESCOMPRESIÓN
PRECAUCION:
Nunca utilice la palanca de descom-
presión después de arrancar el motor.
Podría dañar el motor al utilizar dicha
palanca mientras el motor esté funcio-
nando.
La palanca de descompresión 1 está
situada en el manillar izquierdo y se uti-
liza para arrancar el motor. Al presionar
la palanca de descompresión, ésta pre-
siona la válvula de escape y libera la pre-
sión en la culata. Esto permite que el
vehículo sea arrancado con el pedal más
fácilmente.
EMPUÑADURA DEL ACELERA-
DOR
La empuñadura del acelerador 1 está
situada en el manillar derecho; su fun-
ción es la de acelerar o decelerar el
motor. Para acelerar, gire la empuñadura
hacia usted; para decelerar, gírela hacia
el lado contrario.
PALANCA DEL FRENO DELAN-
TERO
La palanca del freno delantero 1 está
situada en el manillar derecho. Tire de la
palanca hacia el manillar para accionar el
freno delantero.
PALANCA DEL FRENO TRASERO
La palanca del freno trasero 1 está
situada en el lado derecho del vehículo.
Empuje hacia abajo el pedal del freno
para accionar el freno trasero.
1 - 11

1 - 12
GEN
INFO
CONTROL FUNCTIONS
FUEL COCK
The fuel cock supplies fuel from the tank to
carburetor and also filters the fuel. The fuel
cock has three positions:
OFF:With the lever in this position fuel will not
flow. Always return the lever to this posi-
tion when the engine is not running.
ON: With the lever in this position fuel flows to
the carburetor. Normal riding is done with
the lever in this position.
RES:With the lever in this position fuel flows to
the carburetor from the reserve section of
the fuel tank after the main supply of the
fuel has been depleted. Normal riding is
possible with the lever is in this position,
but it is recommended to add fuel as
soon as possible.
COLD STARTER KNOB
When cold, the engine requires a richer air-fuel
mixture for starting. A separate starter circuit,
which is controlled by the cold starter knob 1,
supplies this mixture. Pull the cold starter knob
out to open the circuit for starting. When the
engine has warmed up, push it in to close the
circuit.
HOT STARTER KNOB (red)
The hot starter knob (red) 1 is used when
starting a warm engine.
Use the hot starter knob when starting the
engine again immediately after it was stopped
(the engine is still warm). Pulling out the hot
starter knob injects secondary air to thin the
air-fuel mixture temporarily, allowing the
engine to be started more easily.
CAUTION:
After the engine has started, be sure to
push the hot starter knob back in.

GEN
INFO
FONCTIONS DES COMMANDES
ARMATUREN UND DEREN FUNKTION
FUNCIONES DE CONTROL
KRAFTSTOFFHAHN
Der Kraftstoffhahn leitet den Kraft-
stoff vom Tank zum Vergaser und fil-
tert ihn gleichzeitig. Die einzelnen
Kraftstoffhahnstellungen sind nach-
folgend beschrieben.
OFF: Der Kraftstoffhahn ist
geschlossen und die Kraft-
stoffzufuhr unterbrochen. Den
Kraftstoffhahn nach Abstellen
des Motors auf “OFF” stellen.
ON: Diese Stellung ist für den Nor-
malbetrieb: der laufende Motor
wird mit Kraftstoff versorgt.
Den Kraftstoffhahn vor Fahrt-
antritt auf “ON” stellen.
RES: Geht während der Fahrt der
Kraftstoff aus, den Kraftstoff-
hahn auf “RES” (Reserve)
stellen, um den Motor mit dem
Reservekraftstoff zu versor-
gen. Bei nächster Gelegenheit
tanken. Nach dem Tanken
den Kraftstoffhahn wieder auf
“ON” stellen.
KALTSTARTERKNOPF
Ein kalter Motor benötigt zum Starten
ein fetteres Luft-Kraftstoff-Gemisch.
Eine spezielle Startvorrichtung, die
über den Kaltstarterknopf 1 aktiviert
wird, liefert dieses Gemisch. Den
Kaltstarterknopf zum Starten heraus-
ziehen und nachdem der Motor
warmgelaufen ist wieder hineindrük-
ken.
HEISSTARTERKNOPF
Der Heißstarterknopf (rot) 1 dient
zum Starten mit heißem Motor.
Den Heißstarterknopf verwenden,
wenn der Motor kurz nach dem Aus-
schalten erneut gestartet wird (der
Motor ist noch warm). Bei Herauszie-
hen des Heißstarterknopfs wird das
Gemisch durch vorübergehende Bei-
mischung von Sekundärluft ver-
dünnt, wodurch der Motor leichter
anstartet.
ACHTUNG:
Nach dem Anlassen des Motors
den Heißstarterknopf wieder hin-
ein drücken. ROBINET A ESSENCE
Le robinet à essence fournit l’essence du
réservoir au carburateur en le filtrant. Le
robinet à essence à trois positions:
OFF: Lorsque le levier est dans cette
position, l’essence ne coule pas.
Toujours remettre le levier à
cette position quand le moteur
est arrêté.
ON: Lorsque le levier est dans cette
position l’essence arrive au car-
burateur.
La conduite normale est faite
avec le levier à cette position.
RES: Le levier se trouvant dans cette
position, l’essence s’écoule de la
partie “réserve” du réservoir à
essence après que le réservoir
principal d’essence est vidé. Le
levier se trouvant dans cette
position, la conduite normale est
possible, mais il est alors recom-
mandé de faire le plein d’essence
dès que possible.
BOUTON DE DEMARRAGE A
FROID
Quand il est froid, le moteur a besoin
d’un mélange air-essence plus riche pour
le démarrage. Un circuit de démarrage
séparé, commandé par le bouton de de
démarrage à froid 1, fournit ce
mélange. Tirer le bouton de démarrage à
froid pour ouvrir le circuit de démarrage.
Quand le moteur est chaud, pousser le
bouton la pour fermer le circuit.
BOUTON DE DEMARRAGE A
CHAUD
Le bouton de démarrage à chaud (rouge)
1 s’utilise lors de la mise en marche
d’un moteur chaud.
Recourir au bouton de démarrage à
chaud lorsque l’on met le moteur en mar-
che immédiatement après l’avoir éteint
(le moteur est encore chaud). Quand le
bouton de démarrage à chaud est tiré, de
l’air secondaire pénètre dans le moteur et
appauvrit momentanément le mélange
air-essence afin de faciliter sa mise en
marche.
ATTENTION:
Après la mise en marche du moteur,
veiller à repousser complètement le
bouton de démarrage à chaud.GRIFO DE COMBUSTIBLE
El grifo de combustible suministra com-
bustible del depósito al carburador, ade-
más de filtrar el combustible. El grifo de
combustible tiene tres posiciones:
OFF: Cuando la palanca esté en esta
posición, no saldrá el combusti-
ble. Coloque siempre la palanca
en esta posición cuando no esté
funcionando el motor.
ON: Cuando la palanca esté en esta
posición, el combustible fluirá al
carburador. El vehículo se maneja
con la palanca en esta posición.
RES: Cuando la palanca esté en esta
posición, el combustible fluirá al
carburador desde la sección de
reserva del depósito de combus-
tible, después de haberse ago-
tado el suministro principal de
combustible. Se puede manejar
el vehículo con la palanca en esta
posición, pero es recomendable
añadir combustible en cuanto sea
posible.
POMO DE ARRANQUE EN FRÍO
Cuando el motor esté frío, será necesaria
una mezcla de aire y combustible más
rica para efectuar el arranque. Un cir-
cuito de arranque separado, controlado
por el pomo de arranque en frío 1,
suministra dicha mezcla. Tire hacia fuera
del pomo de arranque en frío para abrir
el circuito y arrancar el motor. Cuando el
motor se haya calentado, empuje el
pomo hacia adentro para cerrar el cir-
cuito.
POMO DE ARRANQUE EN
CALIENTE (pomo rojo)
El pomo de arranque en caliente (pomo
rojo) 1 se utiliza para arrancar un motor
ya calentado.
Utilice el pomo de arranque en caliente
cuando quiera arrancar nuevamente el
motor inmediatamente después de
haberlo parado (cuando el motor todavía
esté caliente). Tire hacia fuera del pomo
de arranque en caliente para introducir
momentáneamente más aire a la mezcla
de aire y combustible, permitiendo que
el motor arranque de forma más sencilla.
PRECAUCION:
Una vez arrancado el motor, asegú-
rese de empujar hacia adentro el
pomo de arranque en caliente nueva-
mente.
1 - 12

1 - 13
GEN
INFO
CONTROL FUNCTIONS/FUEL
EC15F000
VALVE JOINT

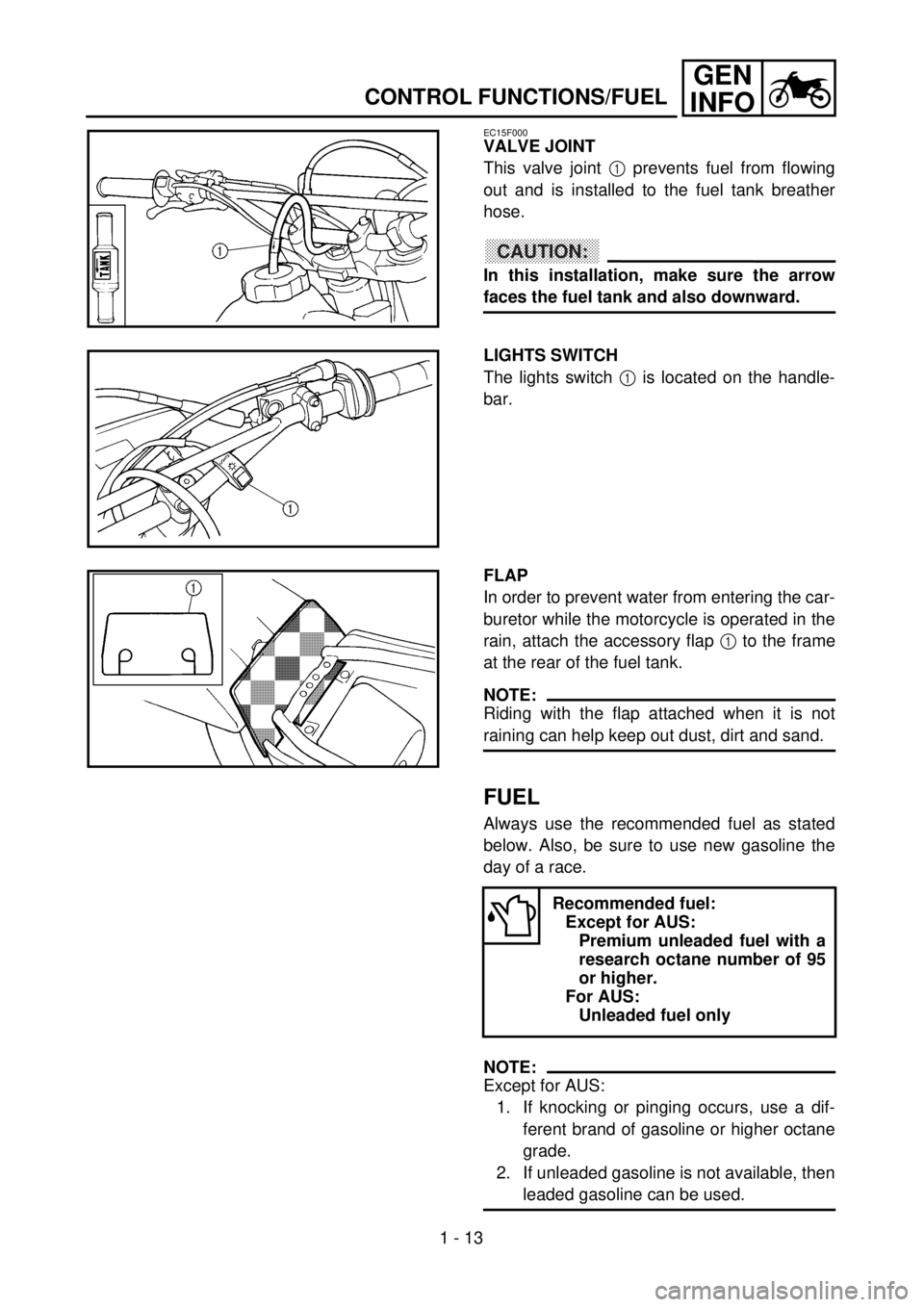

This valve joint 1 prevents fuel from flowing
out and is installed to the fuel tank breather
hose.
CAUTION:
In this installation, make sure the arrow
faces the fuel tank and also downward.
LIGHTS SWITCH
The lights switch 1 is located on the handle-
bar.
FLAP
In order to prevent water from entering the car-
buretor while the motorcycle is operated in the
rain, attach the accessory flap 1 to the frame
at the rear of the fuel tank.
NOTE:
Riding with the flap attached when it is not
raining can help keep out dust, dirt and sand.
FUEL
Always use the recommended fuel as stated
below. Also, be sure to use new gasoline the
day of a race.
NOTE:
Except for AUS:
1. If knocking or pinging occurs, use a dif-
ferent brand of gasoline or higher octane
grade.
2. If unleaded gasoline is not available, then
leaded gasoline can be used.
Recommended fuel:
Except for AUS:
Premium unleaded fuel with a
research octane number of 95
or higher.
For AUS:
Unleaded fuel only

GEN
INFO
FONCTIONS DES COMMANDES/ESSENCE
ARMATUREN UND DEREN FUNKTION/KRAFTSTOFF
FUNCIONES DE CONTROL/COMBUSTIBLE
AUSLAUFSCHUTZVENTIL
Das Auslaufschutzventil 1 ist in den
Kraft–stofftank-Belüftungsschlauch
eingebaut und verhindert ein Ausflie-
ßen von Kraftstoff.
ACHTUNG:
Beim Einbau darauf achten, daß
der Pfeil nach unten zum Kraft-
stofftank weist.
LICHTSCHALTER
Der Lichtschalter 1 befindet sich am
Lenker.
GUMMILAPPEN
Den Gummilappen 1 am Rahmen
im Bereich des Kraftstofftank-Hinter-
teils montieren, um bei Regenfahrten
den Vergaser vor eindringendes
Wasser zu schützen.
HINWEIS:
Bei trockenen Fahrten hilft der Gum-
milappen, Staub und Schmutz vom
Vergaser fernzuhalten.
KRAFTSTOFF
Ausschließlich den empfohlenen
Kraftstoff verwenden. Für Rennen fri-
schen Kraftstoff verwenden.
HINWEIS:
Nicht AUS:
1. Tritt bei hoher Last (Vollgas)
Motorklingeln bzw. -klopfen
auf, Markenkraftstoff eines re-
nommierten Anbieters oder
Benzin mit höherer Oktanzahl
verwenden.
2. Falls kein bleifreies Benzin
verfügbar ist, kann auch ver-
bleiter Kraftstoff verwendet
werden.
Empfohlener Kraftstoff
Nicht AUS
Bleifreies Super-
benzin mit einer
Oktanzahl von
mind. 95
Nur AUS
Nur bleifreies Ben-
zin
CLAPET ANTIRETOUR DE
TUYAU DE RENIFLARD
Ce clapet antiretour 1 évite que
l’essence ne s’échappe et est monté sur
le tuyau de reniflard du réservoir
d’essence.
ATTENTION:
Lors de cet assemblage, vérifier que la
flèche est bien en face du réservoir
d’essence et dirigée vers le bas.
INTERRUPTEUR LUMIERES
L’interrupteur lumières 1 est situé sur le
guidon.
BAVETTE
Pour éviter toute pénétration d’eau dans
le carburateur pendant la conduite sous
la pluie, il convient de monter la bavette
1 au cadre, à l’arrière du réservoir
d’essence
.
N.B.:
Par temps sec, la bavette permet de
réduire la pénétration de poussières,
crasses et sable dans le carburateur.
ESSENCE
Toujours utiliser l’essence recommandée
décrite ci-dessous. D’autre part, s’assu-
rer d’utiliser de l’essence fraîche le jour
de la course.
N.B.:
Excepté pour AUS:
1. Si un cognement ou un cingle-
ment survient, utiliser une mar-
que d’essence différente ou une
classe d’octane supérieure.
2. Si l’essence sans plomb n’est pas
disponible, utiliser de l’essence
avec plomb.
Essence préconisée:
Excepté pour AUS:
Essence super sans
plomb d’un indice
d’octane de recherche
de 95 ou plus.
Pour AUS:
Uniquement essence
sans plomb
JUNTA DE LA VÁLVULA
Esta junta de la válvula 1 evita que se
escape el combustible y se deposite en el
tubo respiradero del depósito de combus-
tible.
PRECAUCION:
En esta instalación, asegúrese de que
la flecha esté orientada hacia el depó-
sito de combustible y hacia abajo.
INTERRUPTOR DE LAS LUCES
El interruptor de las luces 1 está situado
en el manillar.
ALETA
Para evitar que penetre agua en el carbu-
rador mientras la motocicleta esté fun-
cionando bajo la lluvia, coloque la aleta
accesoria 1 al bastidor en la parte poste-
rior al depósito de combustible.
NOTA:
Manejar el vehículo con la aleta colo-
cada cuando no este lloviendo le ayudará
a evitar que penetre polvo, suciedad o
tierra.
COMBUSTIBLE
Utilice siempre el combustible recomen-
dado que se indica a continuación. Ade-
más, asegúrese de utilizar gasolina nueva
el día de la carrera.
NOTA:
Excepto para AUS:
1. Si se produce un ruido de choque
o un zumbido, utilice una marca
de gasolina diferente o un grado
de octano superior.
2. Si no encuentra gasolina sin
plomo, puede utilizar gasolina
con plomo.
Combustible recomen-
dado:
Excepto para AUS:
Gasolina sin plomo
super con número de
octano experimental
95 o superior.
Para AUS:
Gasolina sin plomo
únicamente
1 - 13

1 - 14
GEN
INFO
STARTING AND BREAK-IN
STARTING AND BREAK-IN
WARNING
Never start or run the engine in a closed
area. The exhaust fumes are poisonous;
they can cause loss of consciousness and
death in a very short time. Always operate
the machine in a well-ventilated area.
CAUTION:
lThe carburetor on this motorcycle has a
built-in accelerator pump. Therefore,
when starting the engine, do not operate
the throttle or the spark plug will foul.
lUnlike a two-stroke engine, this engine
cannot be kick started when the throttle is
open because the kick starter may kick
back. Also, if the throttle is open the air/
fuel mixture may be too lean for the
engine to start.
lNever use the decompression lever after
the engine is started. The engine may be
damaged if you use the decompression
lever while it is running.
lBefore starting the machine, perform the
checks in the pre-operation check list.
STARTING A COLD ENGINE
1. Inspect the coolant level.
2. Turn the fuel cock to “ON”.
3. Shift the transmission into neutral.
4. Fully open the cold starter knob.
5. Without pulling in the decompression
lever, slowly depress the kick starter until
the compression stroke is found. When
considerable resistance of the kick starter
is felt, the engine is on the compression
stroke. If the engine is on the exhaust
stroke, resistance will only be felt when
the kick starter is initially depressed, not
through the entire range of depression
(as when the engine is on the compres-
sion stroke); therefore, depress the kick
starter a few more times.

GEN
INFO
MISE EN MARCHE ET RODAGE
ANLASSEN UND EINFAHREN
ARRANQUE Y RODAJE
ANLASSEN UND EINFAH-
REN
WARNUNG
Den Motor keinesfalls in geschlos-
senen Räumen anlassen und be-
treiben. Abgase sind äußerst giftig
und führen in kurzer Zeit zu Be-
wußtlosigkeit und Tod. Daher den
Motor nur an gut belüftetem Ort
laufen lassen.
ACHTUNG:
lDa dieser Vergaser mit einer
Beschleunigerpumpe ausgestat-
tet ist, sollte der Gasdrehgriff
beim Anlassen nicht betätigt
werden, um ein Verrölen der
Zündkerze zu vermeiden.
lEs besteht beim Kickstarten
eines Viertakters mit geöffnetem
Gasdrehgriff Rückschlaggefahr.
Außerdem ist bei offener Dros-
selklappe das Startgemisch zu
mager.
lDen Dekompressionshebel
unter keinen Umständen bei lau-
fendem Motor betätigen. Dies
kann den Motor stark beschädi-
gen.
lVor dem Anfahren unbedingt die
“ROUTINEKONTROLLE VOR
FAHRTBEGINN” ausführen.
KALTEN MOTOR ANLASSEN
1. Den Kühlflüssigkeitstsand
kontrollieren.
2. Den Kraftstoffhahn auf “ON”
stellen.
3. Das Getriebe in die Leerlauf-
stellung schalten.
4. Den (kaltstarterknopf bis zum
Anschlag herausziehen).
5. Den Kickstarterhebel ohne Be-
tätigung des Dekompressions-
hebels langsam bis zum Auf-
finden des Verdichtungstaktes
heruntertreten. (Den Verdich-
tungstakt erkennt man am
deutlich spürbaren Widerstand
über den gesamten Hub des
Kickstarterhebels. Im Auslaß-
takt ist lediglich am Anfang
des Kistarterhebelhubs ein Wi-
derstand spürbar; in diesem
Fall muß der Kickstarterhebel
mehrmals durchgetreten wer-
den.)
MISE EN MARCHE ET
RODAGE
AVERTISSEMENT
Ne jamais mettre le moteur en marche
dans un endroit clos. Les gaz d’échap-
pement sont nocifs et peuvent causer
une perte de conscience et même la
mort en quelques minutes. Toujours
faire marcher le moteur dans un
endroit bien ventilé.
ATTENTION:
lLe carburateur de cette motocy-
clette est équipé d’une pompe
d’accélération. Il faut donc éviter
d’actionner l’accélérateur au
moment de la mise en marche du
moteur, sous peine d’encrasser la
bougie.
lComme pour tous les quatre temps,
il ne faut pas actionner l’accéléra-
teur au moment d’actionner le
démarreur au pied, sinon le démar-
reur au pied risque de se relever
brutalement. De plus, l’ouverture
des gaz risque d’appauvrir à l’excès
le mélange air/carburant, ce qui
rendrait la mise en marche difficile.
lNe jamais employer le levier de
décompression une fois que le
moteur est mis en marche. Action-
ner le levier de décompression lors-
que le moteur tourne risque
d’endommager ce dernier.
lAvant la mise en marche, effectuer
les vérifications indiquées dans la
liste de contrôle avant utilisation.
MISE EN MARCHE D’UN MOTEUR
FROID
1. Contrôler le niveau du liquide de
refroidissement.
2. Mettre le levier de carburant sur
“ON”.
3. Passer la boîte au point mort.
4. Ouvrir le bouton de démarrage à
froid à fond.
5. Sans actionner le levier de
décompression, appuyer lente-
ment sur le démarreur au pied
afin de trouver l’étape de com-
pression. L’étape de compression
du moteur est celle où le démar-
reur au pied rencontre une grande
résistance sur toute sa course.
Lorsque le moteur est à l’étape
d’échappement, le démarreur au
pied ne rencontre de résistance
qu’au début de sa course. Il con-
vient alors d’actionner le démar-
reur au pied à quelques reprises
supplémentaires.
ARRANQUE Y RODAJE
ADVERTENCIA
Nunca arranque ni utilice el motor en
una zona cerrada. Los gases del sis-
tema de escape son altamente nocivos
y pueden provocar una estado de
inconsciencia e incluso pueden resul-
tar letales en un breve espacio de
tiempo. Maneje siempre el vehículo en
una zona bien ventilada.
PRECAUCION:
lEl carburador de la motocicleta
tiene una bomba de aceleración
incorporada. Por tanto, cuando
arranque el motor, no accione el
acelerador porque la bujía se ensu-
ciará.
lA diferencia de los motores de dos
tiempos, este motor no puede arran-
carse con el pedal cuando el acelera-
dor esté abierto ya que el pedal
podría dar una patada. Asimismo, si
el acelerador está abierto, la mezcla
de aire y combustible puede ser defi-
ciente como para que arranque el
motor.
lNunca utilice la palanca de descom-
presión después de haber arrancado
el motor. Podría dañar el motor si
utiliza dicha palanca con el motor
en funcionamiento.
lAntes de arrancar el vehículo, rea-
lice las comprobaciones de la lista
pertinente previas a la conducción.
ARRANQUE DEL MOTOR FRÍO
1. Inspeccione el nivel de refrige-
rante.
2. Gire el grifo de combustible hasta
la posición “ON”.
3. Coloque la caja de cambios en la
posición de punto muerto.
4. Abra completamente el pomo de
arranque en frío.
5. Sin tirar de la palanca de descom-
presión, pise lentamente el arran-
cador de pedal hasta detectar el
recorrido de compresión. Cuando
note una resistencia considerable
en el arrancador del pedal, el
motor estará en el recorrido de
compresión. Si el motor está en el
recorrido de escape, sólo sentirá
la resistencia cuando comience a
pisar el arrancador de pedal y no
durante todo el intervalo de
bajada (como cuando el motor
está en el recorrido de compre-
sión); por tanto, debe pisar el
arrancador de pedal unas veces
más.
1 - 14

1 - 15
GEN
INFO
STARTING AND BREAK-IN
6. Pull the decompression lever to the han-
dlebar and depress the kick starter 10 ~
20˚.
7. Release the decompression lever and
return the kick starter to its original posi-
tion and then kick the kick starter.
WARNING
Do not open the throttle while kicking the
kick starter. Otherwise, the kick starter may
kick back.
8. Return the cold starter knob to its original
position and run the engine at 3,000 ~
5,000 r/min for 1 or 2 minutes.
NOTE:
Since this model is equipped with an accelera-
tor pump, if the engine is raced (the throttle
opened and closed), the air/fuel mixture will be
too rich and the engine may stall. Also unlike a
two-stroke engine, this model can idle.
CAUTION:
Do not warm up the engine for extended
periods of time.
