REGLAGE DU LEVIER DE DECOMPRESSION/NETTOYAGE DU FILTRE A AIR
EINSTELLUNG DES DEKOMPRESSIONSHEBELS/LUFTFILTER REINIGEN
AJUSTE DE LA PALANCA DE DESCOMPRESIÓN/LIMPIEZA DEL FILTRO DE AIRE
EINSTELLUNG DES
DEKOMPRESSIONSHEBELS
1. Prüfen:
lDekompressionszugspiel
am Hebeldrehpunkt
2. Einstellen:
lDekompressionszugspiel
am Hebeldrehpunkt
LUFTFILTER REINIGEN
HINWEIS:
Frühzeitige und sachgemäße
Luftfilterwartung hilft, Motorver-
schleiß und -beschädigung vorzu-
beugen.
ACHTUNG:
Den Motor niemals ohne Luftfilter
betreiben, da eindringende Staub-
partikel erhöhten Verschleiß am
Kolben und/oder Zylinder verursa-
chen.Arbeitsschritte
lDie Schwungrad-Abdeck-
schraube demontieren.
lDie Kurbelwelle gegen den Uhr-
zeigersinn drehen, bis sich der
Kolben des Zylinders im oberen
Totpunkt (OT) befindet und die
Markierung a des Rotors mit
der Kurbelgehäuse-Markierung
b fluchtet.
lDas Spiel c kontrollieren.
Dekompressionszug-
spiel am Hebeldreh-
punkt
5–9 mm
Arbeitsschritte
lDie Sicherungsmutter 1 lok-
kern.
lDie Einstellmutter 2 verdrehen,
bis das vorgeschriebene Spiel
erreicht ist.
lDie Sicherungsmutter festzie-
hen.
ACHTUNG:
Nach der Einstellung den Len-
ker bei laufendem Motor beid-
seitig bis zum Anschlag dre-
hen. Dabei darf der Motor nicht
absterben. Der Motor stirbt ab,
wenn der Dekompressionszug
zuviel Spiel aufweist. REGLAGE DU LEVIER DE
DECOMPRESSION
1. Contrôler:
lJeu au levier de décompression
2. Régler:
lJeu au levier de décompression
NETTOYAGE DU FILTRE A AIR
N.B.:
Un entretien convenable du filtre à air est
la clé pour éviter l’usure prématurée et
l’endommagement du moteur.
ATTENTION:
Ne jamais faire tourner le moteur lors-
que le filtre à air n’est pas en place;
ceci permettrait la pénétration de
poussière dans le moteur et causerait
son usure rapide et son endommage-
ment.Etapes du contrôle:
lRetirer le bouchon de distribution.
lTourner le vilebrequin dans le sens
inverse des aiguilles d’une montre
pour aligner le repère de PMH a
du rotor et le repère d’alignement
b sur le couvercle du carter lors-
que le piston est au PMH de la
course de compression.
lContrôler le jeu c.
Jeu:
5 à 9 mm (0,20 à 0,35 in)
Etapes du réglage:
lDesserrer le contre-écrou 1.
lSerrer ou desserrer le dispositif de
réglage 2 jusqu’à obtention du jeu
spécifié.
lSerrer le contre-écrou.
ATTENTION:
Une fois le réglage effectué, mettre
le moteur en marche et s’assurer
qu’il ne se coupe pas quand le gui-
don est tourné de butée à butée. Si
le câble de décompression est trop
tendu, le système de décompression
va couper le moteur.
3 - 12
AJUSTE DE LA PALANCA DE
DESCOMPRESIÓN
1. Comprobar:
lJuego libre de la palanca de
descompresión
2. Ajustar:
lJuego libre de la palanca de
descompresión
LIMPIEZA DEL FILTRO DE AIRE
NOTA:
Un mantenimiento del filtro apropiado es
la clave para evitar un desgaste prema-
turo del motor y posibles daños al
mismo.
PRECAUCION:
Nunca haga funcionar el motor con el
elemento del filtro de aire desmon-
tado; esto permitirá que entre la sucie-
dad y el polvo al motor causando un
rápido desgaste y posibles daños al
mismo.Pasos de comprobación:
lExtraiga el tapón de distribución.
lGire el cigüeñal hacia la izquierda
para alinear la marca de PMS a
del rotor con la marca de alinea-
ción b de la cubierta del cárter
cuando el pistón esté en la posición
de PMS de la carrera de compre-
sión.
lCompruebe le juego libre c.
Juego libre:
5 ~ 9 mm (0,20 ~ 0,35 in)
Pasos de ajuste:
lAfloje la contratuerca 1.
lGire el regulador 2 hacia adentro
o hacia fuera hasta obtener el ajuste
adecuado.
lApriete la contratuerca.
PRECAUCION:
Después de realizar el ajuste,
arranque el motor y asegúrese de
que éste no se para cuando los
manillares se giran completamente
a ambos lados. Si el cable de des-
compresión está demasiado tenso,
el motor se parará mediante el sis-
tema de descompresión.

3 - 46
INSP
ADJ
LUBRICATION
LUBRICATION
To ensure smooth operation of all compo-
nents, lubricate your machine during setup,
after break-in, and after every race.
1All control cable
2Clutch lever pivot
3Shift pedal pivot
4Footrest pivot
5Throttle-to-handlebar contact
6Drive chain
7Tube guide cable winding portion
8Throttle cable end
9Clutch cable end
0Decompression cable endUse Yamaha cable lube or equivalent on these
areas.
õUse SAE10W-30 motor oil or suitable chain
lubricants.
‚Lubricate the following areas with high quality,
lightweight lithium-soap base grease.
CAUTION:
Wipe off any excess grease, and avoid get-
ting grease on the brake discs.
AAA
AAB
CC

ENG
4 - 28
CYLINDER HEAD
CYLINDER HEAD
CYLINDER HEAD
Extent of removal:1 Cylinder head removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER HEAD REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Exhaust pipe and silencer Refer to “EXHAUST PIPE AND
SILENCER” section.
Radiator Refer to “RADIATOR” section.
Carburetor Refer to “CARBURETOR” section.
Camshaft Refer to “CAMSHAFTS” section.
1 Decompression cable 1
2 Cable guide 1
3 Bolt 1
4 Decompression shaft 1
5 Oil delivery pipe 1
6 Nut (M6) 2
7 Nut (M8) 2
8 Bolt (L = 150 mm) 2
9 Bolt (L = 160 mm) 2
10 Cylinder head 1
1

4 - 28
ENG
CULASSE
ZYLINDERKOPF
CULATA
ZYLINDERKOPF
ZYLINDERKOPF
Demontage-Arbeiten:1 Zylinderkopf demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDERKOPF DEMONTIEREN
Vorbereitung für den Ausbau Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDEKKUNGEN”.
Krümmer und Schalldämpfer Siehe unter “KRÜMMER UND SCHALLDÄMPFER”.
Kühler Siehe unter “KÜHLER”.
Vergaser Siehe unter “VERGASER”.
Nockenwelle Siehe unter “NOCKENWELLE”.
1 Dekompressionszug 1
2 Kabelführung 1
3 Schraube 1
4 Dekompressionswell 1
5 Ölzufuhrleitung 1
6 Mutter (M6) 2
7 Mutter (M8) 2
8 Schraube (L = 150 mm) 2
9 Schraube (L = 160 mm) 2
10 Zylinderkopf 1
1
CULASSE
CULASSE
Organisation de la dépose:1 Dépose de la culasse
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE LA CULASSE ET DU CYLIN-
DRE
Préparation à la dépose Selle et réservoir à essence Se reporter à la section “SELLE, RESERVOIR A
ESSENCE ET CACHES LATERAUX”.
Tuyau d’échappement et silencieux Se reporter à la section “TUYAU D’ECHAPPEMENT
ET SILENCIEUX”.
Radiateur Se reporter à la section “RADIATEUR”.
Carburateur Se reporter à la section “CARBURATEUR”.
Arbre à cames Se reporter à la section “ARBRES A CAMES”.
1 Câble de décompresseur 1
2 Guide de câble 1
3 Boulon 1
4 Axe de décompression 1
5 Tuyau d’arrivée d’huile 1
6 Ecrou (M6) 2
7 Ecrou (M8) 2
8 Boulon (L = 150 mm) 2
9 Boulon (L = 160 mm) 2
10 Culasse 1
1
CULATA
CULATA
Alcance de la extracción:1 Extracción de la culata
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LA CULATA
Preparación para la extracción Asiento y depósito de combustible Consulte el apartado “ASIENTO, DEPÓSITO DE COM-
BUSTIBLE Y CUBIERTAS LATERALES”.
Tubo de escape y silenciador Consulte el apartado “TUBO DE ESCAPE Y SILENCIA-
DOR”.
Radiador Consulte el apartado “RADIADOR”.
Carburador Consulte el apartado “CARBURADOR”.
Árbol de levas Consulte el apartado “ÁRBOLES DE LEVAS”.
1 Cable de descompresión 1
2 Guía del cable 1
3 Perno 1
4 Eje de descompresión 1
5 Tubo de distribución del aceite 1
6 Tuerca (M6) 2
7 Tuerca (M8) 2
8 Perno (L = 150 mm) 2
9 Perno (L = 160 mm) 2
10 Culata 1
1

ENG
4 - 87
ENGINE REMOVAL
EC4M0000
ENGINE REMOVAL
Extent of removal Order Part name Q’ty Remarks
ENGINE REMOVAL
Preparation for removal Hold the machine by placing the
suitable stand under the frame.
WARNING
Support the machine securely so there is nodanger of it falling over.
Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Carburetor Refer to “CARBURETOR” section.
Exhaust pipe and silencer Refer to “EXHAUST PIPE AND
SILENCER” section.
Clutch cable Disconnect at engine side.
Decompression cable and guide Disconnect at engine side.
Radiator Refer to “RADIATOR” section.
Shift pedal Refer to “CDI MAGNETO” section.
Cylinder head breather hose and
oil tank breather hoseRefer to “CAMSHAFTS” section.
Drain the engine oil Refer to “ENGINE OIL REPLACEMENT”
section in the CHAPTER 3.
Spark plug cap
Disconnect the CDI magneto lead.

5 - 41
CHAS
EC5B0000

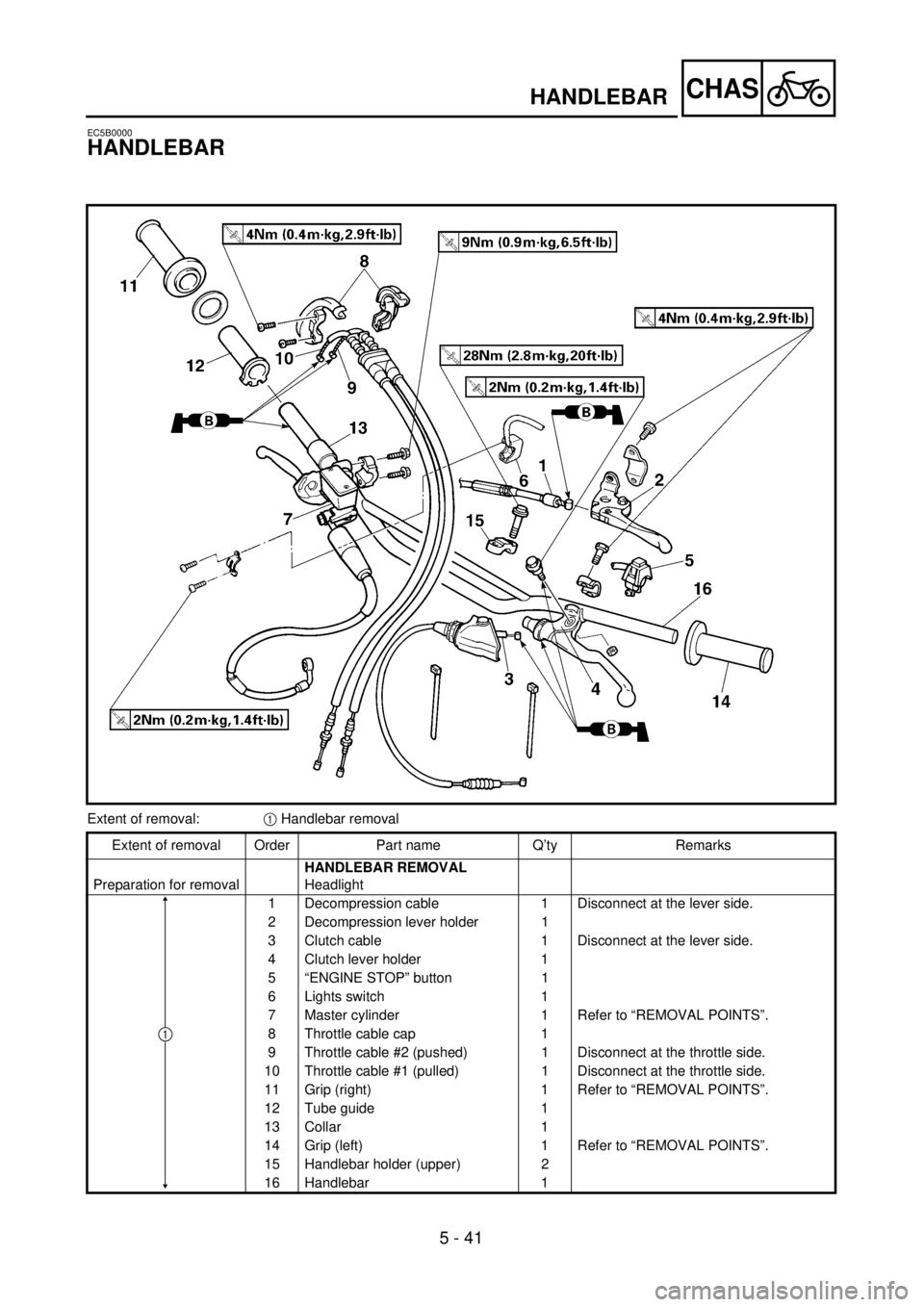

HANDLEBAR
Extent of removal:1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalHANDLEBAR REMOVAL
Headlight
1 Decompression cable 1 Disconnect at the lever side.
2 Decompression lever holder 1
3 Clutch cable 1 Disconnect at the lever side.
4 Clutch lever holder 1
5 “ENGINE STOP” button 1
6 Lights switch 1
7 Master cylinder 1 Refer to “REMOVAL POINTS”.
8 Throttle cable cap 1
9 Throttle cable #2 (pushed) 1 Disconnect at the throttle side.
10 Throttle cable #1 (pulled) 1 Disconnect at the throttle side.
11 Grip (right) 1 Refer to “REMOVAL POINTS”.
12 Tube guide 1
13 Collar 1
14 Grip (left) 1 Refer to “REMOVAL POINTS”.
15 Handlebar holder (upper) 2
16 Handlebar 1
1
HANDLEBAR

5 - 41
CHAS

LENKER
Demontage-Arbeiten:
1
Lenker demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung den Ausbau
LENKER DEMONTIEREN
Scheinwerfer
1 Dekompressionszug 1 Hebelseitig demontieren.
2 Dekompressionshebel-Halterung 1
3 Kupplungszug 1 Hebelseitig demontieren.
4 Kupplungshebel-Halterung 1
5 Motorstoppschalter “ENGINE STOP” 1
6 Lichtschalter 1
7 Hauptbremszylinder 1 Siehe unter “AUSBAU”.
8 Gasseilzugkappe 1
9 Gaszug 2 1 Gasdrehgriffseitig demontieren.
10 Gaszug 1 1 Gasdrehgriffseitig demontieren.
11 Gasdrehgriff 1 Siehe unter “AUSBAU”.
12 Führungsrohr 1
13 Hülse 1
14 Lenkergriff (links) 1 Siehe unter “AUSBAU”.
15 Lenkerhalterung (oben) 2
16Lenker
1
1

GUIDON
LENKER
MANILLAR
GUIDON
Organisation de la dépose:
1
Dépose du guidon
Organisation de la dépose Ordre Nom de pièce Qté Remarques
Préparation pour la dépose
DEPOSE DU GUIDON
Phare
1 Câble de décompression 1 Déconnecter du côté levier.
2 Support du levier de décompression 1
3 Câble d’embrayage 1 Déconnecter du côté levier.
4 Support de levier d’embrayage 1
5 Bouton d’arrêt du moteur “ENGINE STOP” 1
6 Interrupteur Lumières 1
7 Maître-cylindre 1 Se reporter à “POINTS DE DEPOSE”.
8 Capuchon de câble d’accélerateur 1
9 Câble d’accélérateur 2 (serré) 1 Déconnecter du côté accélérateur.
10 Câble d’accélérateur 1 (tiré) 1 Déconnecter du côté accélérateur.
11 Poignée (droite) 1 Se reporter à “POINTS DE DEPOSE”.
12 Guide de tube 1
13 Collerette 1
14 Poignée (gauche) 1 Se reporter à “POINTS DE DEPOSE”.
15 Support de guidon (supérieur) 2
16 Guidon 1
1

MANILLAR
Alcance de la extracción:
1
Extracción del manillar
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
Preparación para la extracción
EXTRACCIÓN DEL MANILLAR
Faro delantero
1 Cable de descompresión 1 Desconectar en el lado de la palanca.
2 Soporte de la palanca de descompresión 1
3 Cable del embrague 1 Desconectar en el lado de la palanca.
4 Soporte de la palanca del embrague 1
5 Botón de parada del motor “ENGINE STOP” 1
6 Interruptor de las luces 1
7 Cilindro principal 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
8 Tapa del cable del acelerador 1
9 Cable del acelerador N˚2 (presionado) 1 Desconectar en el lado del acelerador.
10 Cable del acelerador N˚1 (flojo) 1 Desconectar en el lado del acelerador.
11 Empuñadura (derecha) 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
12 Guía del tubo 1
13 Casquillo 1
14 Empuñadura (izquierda) 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
15 Soporte del manillar (superior) 2
16Manillar
1
1

5 - 45
CHAS
GUIDON
LENKER
MANILLAR
HINWEIS:
lMotorstoppschalter, Kupplungshe-
bel-Halterung, Dekompressionshe-
bel-Halterung und Kabelbinder
gemäß den in der Abbildung ge-
zeigten Abmessungen montieren.
lDas Motorstoppschalter-Kabel mit-
tig durch die Kupplungshebel-Hal-
terung führen.
9. Montieren:
lKupplungszug 1
lDekompressionszug 2
HINWEIS:
Lithiumfett auf das Kupplungszug-
Ende auftragen.
10. Einstellen:
lKupplungszugspiel
Siehe unter “KUPPLUNG
EINSTELLEN” im KAPITEL 3.
lDekompressionszugspiel
am Hebeldrehpunkt
Siehe unter “EINSTELLUNG
DES DEKOMPRESSIONS-
HEBELS” im KAPITEL 3.
11. Das Kraftstofftank-
Entlüftungsschlauch-Ende 1
durch die Bohrung im Num-
mernschild führen.
N.B.:
lLe bouton d’arrêt du moteur
“ENGINE STOP”, le support de levier
d’embrayage, le support du levier de
décompression et l’attache en plasti-
que doivent être installés en respectant
les dimensions indiquées.
lFaire passer le fil de bouton d’arrêt du
moteur “ENGINE STOP” au centre du
support d’embrayage.
9. Monter:
lCâble d’embrayage 1
lCâble de décompression 2
N.B.:
Appliquer de la graisse à base de savon
au lithium sur l’extrémité du câble
d’embrayage.
10. Régler:
lJeu du levier d’embrayage
Se reporter à la section
“REGLAGE DE
L’EMBRAYAGE” du CHAPI-
TRE 3.
lJeu au levier de décompression
Se reporter à la section
“REGLAGE DU LEVIER DE
DECOMPRESSION” du
CHAPITRE 3.
11. Introduire l’extrémité du conduit
d’aération de carburant 1 dans
les trous de la plaque de numéro.
NOTA:
lEl botón de parada del motor
“ENGINE STOP”, el soporte de la
palanca del embrague, el soporte de la
palanca de descompresión y la abraza-
dera deben instalarse de acuerdo con
las dimensiones que aparecen.
lPase el cable del botón de parada del
motor “ENGINE STOP” por el medio
del soporte del embrague.
9. Instalar:
lCable del embrague 1
lCable de descompresión 2
NOTA:
Aplique grasa con base de jabón de litio
en el extremo del cable del embrague.
10. Ajustar:
lJuego libre d e la palanca del
embrague
Consulte el apartado “AJUSTE
DEL EMBRAGUE” del CAPÍ-
TULO 3.
lJuego libre de la palanca de
descompresión
Consulte el apartado “AJUSTE
DEL EMBRAGUE” del CAPÍ-
TULO 3.
11. Inserte el extremo del tubo respi-
radero del combustible 1 en el
orificio del eje de dirección.

TUN
REGLAGE
EINSTELLUNG
AJUSTE
Teleskopgabel einstellen
Die Einstellung der Gabel sollte ent-
sprechend dem Gefühl des Fahrers,
nach einer Testfahrt und entspre-
chend dem Zustand der Strecke vor-
genommen werden.
Die Einstellung der Vorderradgabel
umfaßt die folgenden drei Faktoren:
1. Einstellung der Luftfederei-
genschaften
lGabelölstand ändern
2. Einstellung der Federvorspan-
nung
lFeder wechseln
lEinstellscheibe einbauen
3. Einstellung der Dämpfung
lDruckstufendämpfung ein-
stellen
lZugstufendämpfung einstel-
len
Die Federung wirkt auf die
Belastbarkeit, die Dämpfung
auf die Bewegungsge-
schwindigkeit der Federele-
mente ein.
Gabelölstand ändern
Die Dämpfungseigenschaften im
Bereich Nähe des Endhubs können
durch den Gabelölstand geändert
werden.
ACHTUNG:
Den Ölstand in Schritten von 5 mm
verändern. Zu niedriger Ölstand er-
zeugt nicht nur Geräusche beim
vollem Ausfedern der Gabel, son-
dern bewirkt auch spürbare Schlä-
ge in Händen und Körper. Zu hoher
Ölstand verursacht zu frühe Bewe-
gungsbegrenzung mit entspre-
chend verkürztem Federweg und
Leistungsbeeinträchtigung. Der
Gabelölstand muß sich deshalb
immer im Sollbereich befinden.
* Nur EUROPE
Luftfedereigenschaften in Bezug zum
Gabelölstand
õBelastung
‚Federweg
1Max. Ölstand
2Normaler Ölstand
3Min. Ölstand
Gabelölstand
(gemessen von der
Oberkante des Stand-
rohres, Gabel und
Dämpferrohr vollstän-
dig eingefedert, ohne
Gabelfeder)
Standard
135 mm
*125 mm
Bereich
80–150 mm
Réglages de la fourche avant
Régler la fourche avant en fonction de la
sensation lors de la conduite ainsi que
des conditions du terrain.
Les trois réglages de la fourche avant
sont les suivants:
1. Réglage de l’amortissement
pneumatique
lAjuster le niveau de l’huile de
fourche.
2. Réglage de la précontrainte du
ressort
lChanger de type de ressort.
lMonter la rondelle d’ajustage.
3. Réglage de l’amortissement
lRégler la force de compression.
lRégler la force de rebond.
Le ressort a une action sur la
charge et la suspension a une
action sur la vitesse de la
course d’amortissement.
Ajustement du niveau d’huile de four-
che
Les caractéristiques d’amortissement en
fin de course peuvent être modifiées en
changeant la quantité d’huile de fourche.
ATTENTION:
Ajuster le niveau d’huile par incré-
ments ou décréments de 5 mm (0,2 in).
Quand le niveau d’huile est trop bas,
un bruit est produit quand la fourche
est entièrement comprimée ou le con-
ducteur ressent une certaine pression
dans ses mains ou son corps. De même,
un niveau d’huile trop élevé produira
rapidement un bouchon d’huile,
entraînant une réduction de la course
de la fourche et une détérioration des
performances et caractéristiques. Il
est donc important de régler le niveau
d’huile dans la fourche conformément
aux spécifications données.
* Pour l’EUROPE
Caractéristiques de l’amortissement pneu-
matique en fonction du niveau d’huile
õCharge
‚Course
1Niveau d’huile maximum
2Niveau d’huile standard
3Niveau d’huile minimum
Niveau d’huile standard:
135 mm (5,31 in)
*125 mm (4,92 in)
Plage de réglage:
80 à 150 mm
(3,15 à 5,91 in)
Du haut de tube externe,
tube interne et tige
d’amortisseur entière-
ment comprimés sans
ressort.
7 - 13
Ajuste de la horquilla delantera
El ajuste de la horquilla delantera debe
realizarse dependiendo de la sensación
del conductor en una conducción real y
de las condiciones del circuito.
El ajuste de la horquilla delantera
incluye los siguientes tres factores:
1. Ajuste de las características del
resorte de aire
lCambio del nivel de aceite para
horquillas.
2. Ajuste de la precarga del resorte
lCambio del resorte.lInstale la arandela de ajuste.
3. Ajuste de la tensión de amorti-
guación
lCambio del amortiguador de
compresión.
lCambio del retorno del amorti-
guador.
El resorte actúa en la carga y la
tensión de amortiguación actúa
en la velocidad de recorrido de
la amortiguación.
Cambio en el nivel y las características
del aceite para horquillas
Las características de amortiguación en
el recorrido final pueden cambiarse
modificando la cantidad de aceite para
horquillas.
PRECAUCION:
Ajuste el nivel de aceite en incremen-
tos o disminuciones de 5 mm (0,2 in).
Un nivel de aceite muy bajo provoca
que la horquilla delantera haga un
ruido en el retorno completo o que el
conductor sienta presión en las manos
o en el cuerpo. Por el contrario, un
nivel de aceite muy alto puede desa-
rrollar un bloqueo del aceite inespe-
rado con la consiguiente disminución
del recorrido de la horquilla delantera
y deteriorar tanto el rendimiento
como las características. Por lo tanto,
ajuste la horquilla delantera dentro
del rango especificado.
* Para EUROPE
Características del resorte de aire con
relación al cambio del nivel de aceite
õCarga
‚Recorrido
1Nivel máximo de aceite
2Nivel estándar de aceite
3Nivel mínimo de aceite
Nivel de aceite estándar:
135 mm (5,31 in)
*125 mm (4,92 in)
Alcance del ajuste:
80 ~ 150 mm
(3,15 ~ 5,91 in)
Desde la parte superior
del tubo externo con
tubo interno y la barra
amortiguadora comple-
tamente comprimida y
sin el resorte.

TUN
REGLAGE
EINSTELLUNG
AJUSTE
2. Harte Feder
Eine harte Feder bewirkt prin-
zipiell ein hartes Fahrgefühl.
Die Zugstufendämpfung wird
schwächer, und es kann ne-
ben Vibrationen im Lenker ein
Gefühl mangelnden Fahr-
bahnkontaktes entstehen.
Harte Feder einstellen
lZugstufendämpfung einstel-
len
1 oder 2 Rasten
lDruckstufendämpfung ein-
stellen
1 oder 2 Rasten
Leistungsbereich der Feder nach
Gewicht
õFahrergewicht
1Weich
2Normal
3Hart
2. Ressort dur
En principe, un ressort dur offre
une sensation de conduite dure.
La force de rebond a tendance à
s’affaiblir, entraînant une perte de
sensation de contact avec la sur-
face de la route ou un guidon-
nage.
Réglage d’un ressort dur:
lRégler la force de rebond.
Visser d’un ou deux déclics.
lRégler la force de compression.
Dévisser d’un ou deux déclics.
Ressort recommandé en fonction du poids
õPoids du motocycliste
1Mou
2Standard
3Dur
7 - 15
2. Utilice un resorte rígido
Normalmente, un resorte rígido
proporciona una sensación de
manejo dura. El retorno del amor-
tiguador tiende a ser más débil,
dando como resultado una escasa
sensación de contacto con la
superficie de la vía o la vibración
del manillar.
Para ajustar un resorte rígido:
lCambio del retorno del amorti-
guador.
Gire hacia adentro uno o dos
clics.
lCambio del amortiguador de
compresión.
Gire hacia fuera uno o dos
clics.
Alcance del resorte por el peso
õPeso del conductor
1Flojo
2Estándar
3Rígido
