5 - 58
CHAS
BRAS OSCILLANT
SCHWINGE
PALANCA OSCILANTE
10. Festziehen:
lMutter (Übertragungshebel)
1
T R..80 Nm (8,0 m · kg)
11. Festziehen:
lMutter (Umlenkhebel) 1
T R..80 Nm (8,0 m · kg)
12. Montieren:
lAbdeckung 1
HINWEIS:
Die Kappe mit der Markierung a
nach vorne weisend anbringen.
13. Montieren:
lSchraube [Kettenspanner
(unten)] 1
lBeilagscheibe 2
lHülse 3
lKettenspanner (unten) 4
lMutter [Kettenspanner (un-
ten)] 5
T R..19 Nm (1,9 m · kg)
14. Montieren:
lKettenführung 1
lKettenschutz 2
lSchraube [Kettenführung
(L= 50 mm)] 3
lMutter (Kettenführung) 4
lSchraube [Kettenschutz
(L=10 mm)] 5
T R..7 Nm (0,7 m · kg)
T R..7 Nm (0,7 m · kg)
10. Serrer:
lEcrou (bielle) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
11. Serrer:
lEcrou (bras de relais) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
12. Monter:
lCapuchon 1
N.B.:
Installer le capuchon avec le repère a
dirigé vers l’avant.
13. Monter:
lBoulon [tendeur de chaîne
(inférieur)] 1
lRondelle ordinaire 2
lCollerette 3
lTendeur de chaîne 4
lEcrou [tendeur de chaîne (infé-
rieur)] 5
T R..19 Nm (1,9 m · kg, 13 ft · lb)
14. Monter:
lSupport de chaîne 1
lCouvercle de support 2
lBoulon {Support de chaîne
[r= 50 mm (1,97 in)]} 3
lEcrou (support de chaîne) 4
lBoulon {couvercle de support
[r= 10 mm (0,39 in)]} 5
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
10. Apretar:
lTuerca (biela) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
11. Apretar:
lTuerca (brazo intermedio) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
12. Instalar:
lTapa 1
NOTA:
Instale la tapa con la marca a hacia
delante.
13. Instalar:
lPerno [tensor de la cadena
(inferior)] 1
lArandela plana 2
lCasquillo 3
lTensor de la cadena 4
lTuerca [tensor de la cadena
(inferior)] 5
T R..19 Nm (1,9 m · kg, 13 ft · lb)
14. Instalar:
lSoporte de la cadena 1
lCubierta del soporte 2
lPerno {soporte de la cadena
[r=50 mm (1,97 in)]} 3
lTuerca (soporte de la cadena)
4
lPerno {cubierta del soporte
[r=10 mm (0,39 in)]} 5
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)

5 - 59
CHASREAR SHOCK ABSORBER
EC580000
REAR SHOCK ABSORBER

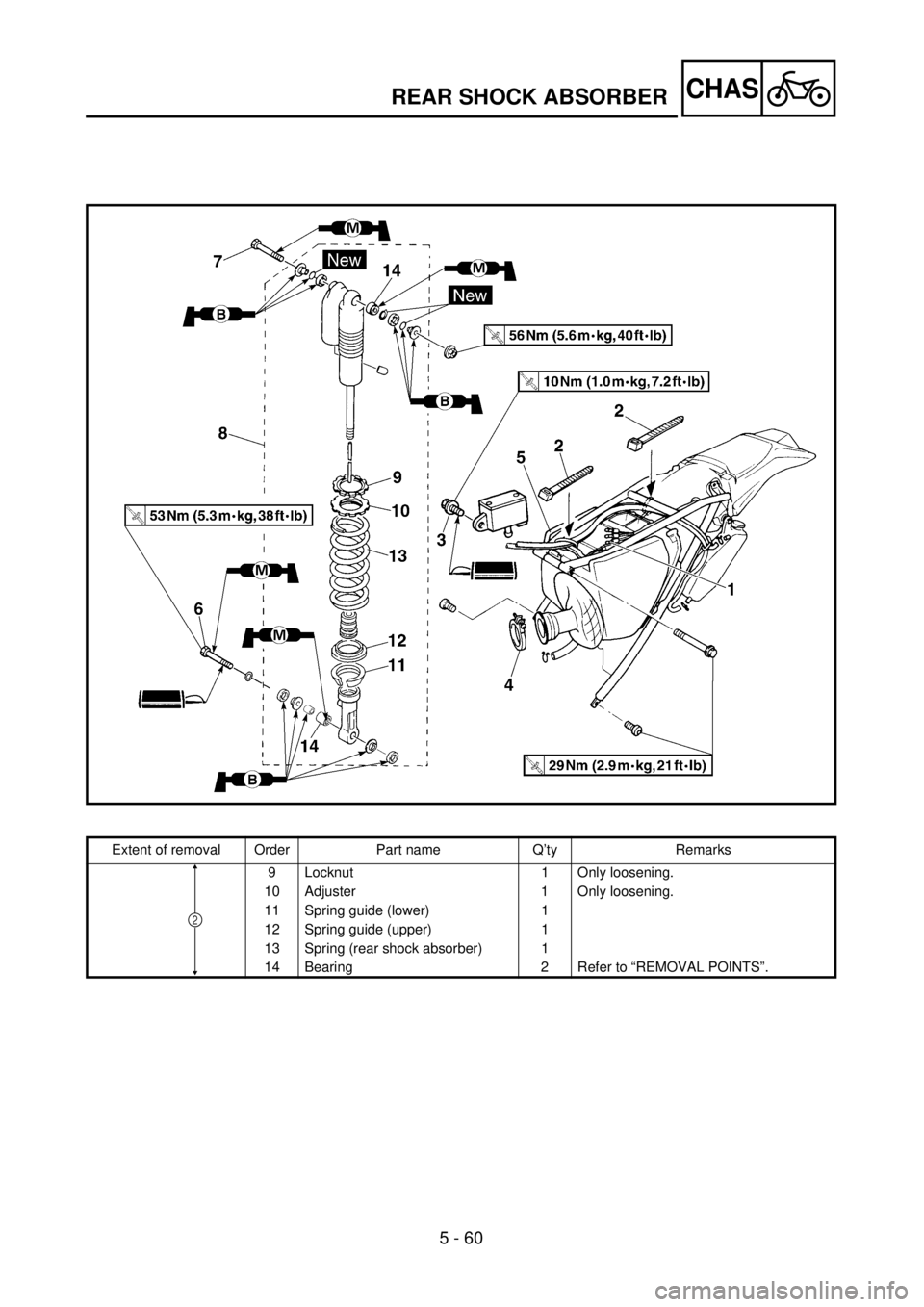

Extent of removal:1 Rear shock absorber removal2 Rear shock absorber disassembly
Extent of removal Order Part name Q’ty Remarks
Preparation for removalREAR SHOCK ABSORBER
REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNING
Support the machine securely so there is nodanger of it falling over.
Seat, fitting band and side covers Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section in the CHAPTER 4.
Silencer Refer to “EXHAUST PIPE AND
SILENCER” section in the CHAPTER 4.
Drain the coolant. Refer to “COOLANT REPLACEMENT”
section in the CHAPTER 3.
Coolant reservoir tank Refer to “RADIATOR” section in the
CHAPTER 4.
1 Tail light connector 2
2 Band 2
3 Bolt (reservoir tank) 1
4 Clamp (air cleaner joint) 1 Only loosening.
5 Rear frame 1
6 Bolt (rear shock absorber-relay arm) 1Hold the swingarm.
7 Bolt (rear shock absorber-frame) 1
8 Rear shock absorber 1
12

5 - 59
CHAS
AMORTISSEUR ARRIERE
FEDERBEIN
AMORTIGUADOR TRASERO
FEDERBEIN
Demontage-Arbeiten:1 Federbein demontieren2 Federbein zerlegen
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den AusbauFEDERBEIN DEMONTIEREN
Das Motorrad am Motor aufbocken.
Sitzbank, Haltegurt und Seitenabdeckungen Siehe Abschnitt “SITZBANK, KRAFTSTOFFTANK
UND SEITENABDECKUNGEN” in KAPITEL 4.
Schalldämpfer Siehe Abschnitt “AUSPUFF UND SCHALLDÄMP-
FER” in KAPITEL 4.
Kühlflüssigkeit ablassen. Siehe Abschnitt “KÜHLFLÜSSIGKEIT WECHSELN”
in KAPITEL 3.
Kühlflüssigkeitsbehälter Siehe Abschnitt “KÜHLER” in KAPITEL 4.
1 Rücklicht-Steckverbinder 2
2 Band 2
3 Schraube (Bremsflüssigkeitsbehälter) 1
4 Schlauchschelle (Luftfilteranschluß) 1 Nur lockern.
5 Rahmenhinterteil 1
6 Schraube (Umlenkhebel, Federbein) 1 Die Schwinge festhalten.
7 Schraube (Federbein, Rahmen) 1
8 Federbein 1
WARNUNG
Das Motorrad gegen Umfallen sichern.
12
AMORTISSEUR ARRIERE
Organisation de la dépose:1 Dépose de l’amortisseur arrière2 Démontage de l’amortisseur arrière
Organisation de la dépose Ordre Nom de pièce Qté Remarques
Préparation pour la déposeDEPOSE DE L’AMORTISSEUR ARRIERE
Maintenir la machine en plaçant un support
approprié sous le moteur.
Selle, attache et caches latéraux. Se référer à la section “SELLE, RESERVOIR A
ESSENCE ET CACHES LATERAUX” du CHAPITRE 4.
Silencieux Se référer à la section “TUYAU D'ECHAPPEMENT ET
SILENCIEUX” du CHAPITRE 4.
Vidanger le liquide de refroidissement. Se référer à la section “REMPLACEMENT DU
LIQUIDE DE REFROIDISSEMENT” du CHAPITRE 3.
Réservoir du liquide de refroidissement Se référer à la section “RADIATEUR” du CHAPITRE 4.
1 Connecteur de la lampe arrière 2
2 Bande 2
3 Boulon (réservoir liquide de frein) 1
4 Bride (raccord de filtre à air) 1 Desserrer uniquement.
5 Cadre arrière 1
6 Boulon (amortisseur arrière-bras de relais) 1 Tenir le bras oscillant.
7 Boulon (amortisseur arrière-cadre) 1
8 Amortisseur arrière 1
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
12
AMORTIGUADOR TRASERO
Alcance de la extracción:1 Extracción del amortiguador trasero2 Desmontaje del amortiguador trasero
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
Preparación para la extracciónEXTRACCIÓN DEL AMORTIGUADOR
TRASERO
Sujete el vehículo colocando una base apro-
piada debajo del motor.
Asiento, banda de colocación y cubiertas lateralesConsulte el apartado “ASIENTO, DEPÓSITO DE COM-
BUSTIBLE Y CUBIERTAS LATERALES” del CAPÍ-
TULO 4.
Silenciador Consulte el apartado “TUBO DE ESCAPE Y SILENCIA-
DOR” del CAPÍTULO 4.
Drene el refrigerante. Consulte el apartado “SUSTITUCIÓN DEL REFRIGE-
RANTE” del CAPÍTULO 3.
Depósito del refrigerante Consulte el apartado “RADIADOR” del CAPÍTULO 4.
1 Conector del piloto trasero 2
2 Banda 2
3 Perno (depósito de freno) 1
4 Abrazadera (junta del depurador de aire) 1 Aflojándolo únicamente.
5 Bastidor trasero 1
6 Perno (amortiguador trasero-brazo intermedio) 1 Sujete la palanca oscilante.
7 Perno (amortiguador trasero-bastidor) 1
8 Amortiguador trasero 1
ADVERTENCIA
Sujete firmemente el vehículo de forma que no
haya riesgo de que se caiga.
12

5 - 60
CHASREAR SHOCK ABSORBER
Extent of removal Order Part name Q’ty Remarks
9 Locknut 1 Only loosening.
10 Adjuster 1 Only loosening.
11 Spring guide (lower) 1
12 Spring guide (upper) 1
13 Spring (rear shock absorber) 1
14 Bearing 2 Refer to “REMOVAL POINTS”.
2

5 - 60
CHAS
Organisation de la dépose Ordre Nom de pièce Qté Remarques
9 Contre-écrou 1 Desserrer uniquement.
10 Dispositif de réglage 1 Desserrer uniquement.
11 Guide de ressort (inférieur) 1
12 Guide de ressort (supérieur) 1
13 Ressort (amortisseur arrière) 1
14 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
2
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
9 Sicherungsmutter 1 Nur lockern.
10 Einstellmutter 1 Nur lockern.
11 Federsitz (unten) 1
12 Federsitz (oben) 1
13 Feder (Federbein) 1
14 Lager 2 Siehe unter “AUSBAU”.
2
AMORTISSEUR ARRIERE
FEDERBEIN
AMORTIGUADOR TRASERO
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
9 Contratuerca 1 Aflojándolo únicamente.
10 Ajustador 1 Aflojándolo únicamente.
11 Guía del resorte (inferior) 1
12 Guía del resorte (superior) 1
13 Resorte (amortiguador trasero) 1
14 Cojinete 2 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
2

5 - 61
CHAS
EC586000
HANDLING NOTE
WARNING
This shock absorber is provided with a
separate type tank filled with high-pressure
nitrogen gas. To prevent the danger of
explosion, read and understand the follow-
ing information before handling the shock
absorber.
The manufacturer can not be held respon-
sible for property damage or personal
injury that may result from improper han-
dling.
1. Never tamper or attempt to disassem-
ble the cylinder or the tank.
2. Never throw the shock absorber into
an open flame or other high heat. The
shock absorber may explode as a
result of nitrogen gas expansion and/
or damage to the hose.
3. Be careful not to damage any part of
the gas tank. A damaged gas tank will
impair the damping performance or
cause a malfunction.
4. Take care not to scratch the contact
surface of the piston rod with the cylin-
der; or oil could leak out.
5. Never attempt to remove the plug at
the bottom of the nitrogen gas tank. It
is very dangerous to remove the plug.
6. When scrapping the shock absorber,
follow the instructions on disposal.
EC587000
NOTES ON DISPOSAL (YAMAHA DEALERS
ONLY)
Before disposing the shock absorber, be sure
to extract the nitrogen gas from valve 1. Wear
eye protection to prevent eye damage from
escaping gas and/or metal chips.
WARNING
To dispose of a damaged or worn-out
shock absorber, take the unit to your
Yamaha dealer for this disposal procedure.
REAR SHOCK ABSORBER

5 - 61
CHAS
HINWEIS ZUM UMGANG MIT DEM
STOSSDÄMPFER
WARNUNG
Der Stoßdämpfer enthält Stick-
stoff unter hohem Druck. Vor
Arbeiten am Stoßdämpfer die fol-
genden Erläuterungen sorgfältig
durchlesen und die gegebenen
Vorsichtsmaßregeln befolgen.
Der Hersteller übernimmt keinerlei
Haftung für Unfälle, Verletzungen
oder Schäden, die auf unsachge-
mäße Behandlung des Stoßdämp-
fers zurückzuführen sind.
1. Den Stoßdämpfer unter kei-
nen Umständen öffnen oder
manipulieren.
2. Den Stoßdämpfer vor Hitze
und offenen Flammen schüt-
zen. Der hitzebedingte
Druckanstieg kann eine Ex-
plosion des Stoßdämpfers
bewirken.
3. Den Gaszylinder vor Verfor-
mung und Beschädigung
schützen. Ein deformierter
Zylinder vermindert die
Dämpfwirkung.
4. Die Kontaktfläche zwischen
Dämpferrohr und Zylinder
nicht zerkratzen, da sonst Öl
austreten kann.
5. UNTER KEINEN UMSTÄN-
DEN die Schraube an der Un-
terseite des Gaszylinders lö-
sen.
6. Den Stoßdämpfer sachge-
mäß entsorgen.
HINWEIS ZUR ENTSORGUNG
(nur Yamaha-Händler)
Vor der Entsorgung des Stoßdämpfers
muß der Gasdruck in dessen Innerem
über das Ventil 1 vollständig abge-
baut werden. Unbedingt eine Schutz-
brille tragen, um Augenverletzungen
durch ausströmendes Gas oder
umherfliegende Metallspäne zu ver-
meiden.
WARNUNG
Den Stoßdämpfer vom Yamaha-
Händler entsorgen lassen.
AMORTISSEUR ARRIERE
FEDERBEIN
AMORTIGUADOR TRASERO
REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Cet amortisseur est muni d’un réser-
voir type séparé contenant de l’azote
sous haute pression. Il doit être de ce
fait manipulé avec une attention parti-
culière. Afin d’éviter les risques
d’explosion, il convient de lire attenti-
vement les instructions suivantes.
Le fabricant de cet amortisseur ne
peut être tenu pour responsable de
tout accident, dommage matériel ou
corporel résultant d’une manipulation
incorrecte.
1. Ne jamais essayer de démonter
l’ensemble cylindre ou le réser-
voir à gaz.
2. Ne jamais jeter un amortisseur
usagé au feu ou l’exposer à une
chaleur intense. L’amortisseur
pourrait exploser suite à la dila-
tation de l’azote qu’il contient
ou à la détérioration du flexible.
3. Prendre garde à ne pas endom-
mager toute partie du réservoir
à gaz. Un réservoir à gaz endom-
magé affectera la capacité
d’amortissement ou entraînera
un mauvais fonctionnement.
4. Prendre garde à ne pas rayer la
surface de contact de la tige du
piston avec le cylindre; l’huile
pourrait fuir.
5. Ne jamais essayer d’enlever le
plot situé au bas du réservoir à
azote, Il est très dangereux
d’enlever le plot.
6. Pour la mise au rebut de l’amor-
tisseur, suivre les instructions
concernant cette opération.
REMARQUE CONCERNANT LA
MISE AU REBUT DE L’AMORTIS-
SEUR (TRAVAIL A EFFECTUER
CHEZ UN CONCESSIONNAIRE
YAMAHA)
Avant de mettre l’amortisseur au rebut,
ne pas oublier d’extraire l’azote par la
valve 1. Ne pas oublier de porter des
lunettes de protection pour se protéger
les yeux contre les copeaux métalliques
et le gaz qui s’échappe.
AVERTISSEMENT
Pour mettre au rebut un amortisseur
endommagé ou usé, demander conseil
à un concessionnaire Yamaha.NOTA DE MANEJO
ADVERTENCIA
Este amortiguador incorpora un depó-
sito independiente que contiene gas
nitrógeno de alta presión. Para evitar
el riesgo de una explosión, lea y asegú-
rese de comprender la siguiente infor-
mación antes de manipular el
amortiguador.
El fabricante no puede hacerse res-
ponsable de los daños a la propiedad o
las lesiones personales derivadas de
una manipulación incorrecta.
1. No golpee ni intente desmontar
el cilindro o el depósito.
2. No tire nunca el amortiguador a
una llama libre ni ninguna otra
fuente de calor excesivo. Podría
explotar el amortiguador como
resultado de la expansión del gas
nitrógeno y dañar el tubo.
3. Tenga especial cuidado en no
dañar ninguna pieza del depó-
sito de gas. Un depósito de gas
dañado puede dar lugar a un
rendimiento deficiente de la
amortiguación.
4. Tenga cuidado de no arañar la
superficie de contacto de la
varilla del pistón con el cilindro;
o podrían producirse fugas de
aceite.
5. No intente nunca extraer el
tapón de la parte inferior del
depósito de gas nitrógeno ya que
podría resultar muy peligroso.
6. Cuando retire el amortiguador,
siga las instrucciones de
desecho.
NOTAS DE DESECHO (SÓLO
PARA CONCESIONARIOS
YAMAHA)
Antes de desechar el amortiguador, ase-
gúrese de extraer el gas nitrógeno de la
válvula 1. Utilice protección ocular
para evitar lesiones debido al escape de
gas o la proyección de virutas metálicas.
ADVERTENCIA
A la hora de desechar un amortigua-
dor dañado o desgastado, lleve la uni-
dad a su concesionario Yamaha.

5 - 62
CHAS
EC583000
REMOVAL POINTS
EC583320
Bearing
1. Remove:
lStopper ring (upper bearing) 1
NOTE:
Press in the bearing while pressing its outer
race and remove the stopper ring.
2. Remove:
lUpper bearing 1
NOTE:
Remove the bearing by pressing its outer race.
3. Remove:
lLower bearing 1
NOTE:
Remove the bearing by pressing its outer race.
EC584000
INSPECTION
Rear shock absorber
1. Inspect:
lDamper rod 1
Bends/damage ® Replace absorber
assembly.
lShock absorber 2
Oil leaks ® Replace absorber assem-
bly.
Gas leaks ® Replace absorber assem-
bly.
lSpring 3
Damage ® Replace spring.
Fatigue ® Replace spring.
Move spring up and down.
lSpring guide 4
Wear/damage ® Replace spring guide.
lBearing 5
Free play exists/unsmooth revolution/
rust ® Replace.
REAR SHOCK ABSORBER

5 - 62
CHAS
AUSBAU
Lager
1. Demontieren:
lSicherungsring (Oberes La-
ger) 1
HINWEIS:
Das Lager am äußeren Laufring ein-
pressen und den Sicherungsring ent-
fernen.
2. Demontieren:
lOberes Lager 1
HINWEIS:
Das Lager am äußeren Laufring aus-
pressen.
3. Demontieren:
lUnteres Lager 1
HINWEIS:
Das Lager am äußeren Laufring aus-
pressen.
PRÜFUNG
Federbein
1. Kontrollieren:
lDämpferrohr 1
Verbiegung/Beschädigung
® Federbein (komplett)
erneuern.
lStoßdämpfer 2
Undichtigkeit (Ölaustritt) ®
Federbein (komplett) erneu-
ern.
Undichtigkeit (Gasverlust)
® Federbein (komplett)
erneuern.
lFeder 3
Beschädigung ® Feder
erneuern.
Verschleiß ® Feder erneu-
ern.
Die Feder auseinanderzie-
hen und zusammendrücken.
lFedersitz 4
Verschleiß/Beschädigung ®
Federsitz erneuern.
lLager 5
Spiel/Schwergängigkeit/
Rost ® Erneuern.
AMORTISSEUR ARRIERE
FEDERBEIN
AMORTIGUADOR TRASERO
POINTS DE DEPOSE
Roulement
1. Déposer:
lBague d’arrêt (Roulement
supérieur) 1
N.B.:
Appuyer sur le roulement en poussant
sur la cage extérieure et enlever la bague
d’arrêt.
2. Déposer:
lRoulement supérieur 1
N.B.:
Enlever le roulement en appuyant sur la
cage extérieure.
3. Déposer:
lRoulement inférieur 1
N.B.:
Enlever le roulement en appuyant sur la
cage extérieure.
CONTROLE
Amortisseur arrière
1. Contrôler:
lTige d’amortisseur 1
Déformée/endommagement ®
Changer l’amortisseur complet.
lAmortisseur 2
Fuite d’huile ® Changer
l’amortisseur complet.
Fuite de gaz ® Remplacer
l’amortisseur complet.
lRessort 3
Endommagement ® Changer
le ressort.
Fatigue ® Changer le ressort.
Comprimer et détendre le res-
sort.
lGuide de ressort 4
Usure/endommagement ®
Changer le guide de ressort.
lRoulement 5
Jeu rotation irrégulière/rouille
® Changer.PUNTOS DE EXTRACCIÓN
Cojinete
1. Extraer:
lAro de tope (cojinete superior)
1
NOTA:
Empuje hacia adentro el cojinete mien-
tras empuja la pista externa y extraiga el
aro de tope.
2. Extraer:
lCojinete superior 1
NOTA:
Extraiga el cojinete empujando su pista
externa.
3. Extraer:
lCojinete inferior 1
NOTA:
Extraiga el cojinete empujando su pista
externa.
INSPECCIÓN
Amortiguador trasero
1. Inspeccionar:
lBarra amortiguadora 1
Deformaciones/daños ®
Reemplazar el conjunto del
amortiguador.
lAmortiguador 2
Fugas de aceite ® Reemplazar
el conjunto del amortiguador.
Fugas de gas ® Reemplazar el
conjunto del amortiguador.
lResorte 3
Daños ® Reemplazar el
resorte.
Fatigue ® Reemplazar el
resorte.
Mueva el resorte hacia arriba y
hacia abajo.
lGuía del resorte 4
Desgaste/daños ® Reempla-
zar la guía del resorte.
lCojinete 5
Existe juego libre/vueltas brus-
cas/óxido ® Reemplazar.

5 - 63
CHASREAR SHOCK ABSORBER
EC585000
ASSEMBLY AND INSTALLATION
EC585300
Bearing
1. Install:
lUpper bearing 1
NOTE:
Install the bearing parallel until the stopper ring
groove appears by pressing its outer race.
CAUTION:
Do not apply the grease on the bearing
outer race because it will wear the rear
shock absorber surface on which the bear-
ing is press fitted.
2. Install:
lStopper ring (upper bearing) 1
NOTE:
After installing the stopper ring, push back the
bearing until it contacts the stopper ring.
New
3. Install:
lLower bearing 1
NOTE:
Install the bearing by pressing it on the side
having the manufacture’s marks or numbers.
Installed depth of the bearing a:
4 mm (0.16 in)
EC585111
Spring (rear shock absorber)
1. Install:
lSpring 1
lSpring guide (upper) 2
lSpring guide (lower) 3
