ESP YAMAHA WR 400F 2002 Owners Manual

4 - 50
ENG
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
12 Stahlscheibe 7
13 Reibscheibe 2 8
14 Mutter 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”. 15 Sicherungsscheibe 1
16 Kupplungsnabe 1
17 Stahlscheibe 1
18 Reibscheibe 1 1
19 Kupplungsdämpferfeder 1
20 Sitzscheibe 1
21 Anlaufscheibe 1
22 Kupplungsgehäuse 1
23Druckhebel
1
1
3
4
4
Organisation de la dépose Ordre Nom de pièce QtéRemarques
12 Disque d’embrayage 7
13 Disque de friction 2 8
14 Ecrou 1
Utiliser un outil spécial.
Se reporter à “POINTS DE DEPOSE”. 15 Rondelle d’arrêt1
16 Noix d’embrayage 1
17 Disque d’embrayage 1
18 Disque de friction 1 1
19 Ressort amortisseur d’embrayage 1
20 Siège 1
21 Rondelle de butée1
22 Cloche d’embrayage 1
23Levier de poussée
1
1
3
4
4
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
12 Discos de embrague 7
13 Disco de fricción 2 8
14 Tuerca 1
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”. 15 Arandela de freno 1
16 Buje del embrague 1
17 Discos de embrague 1
18 Disco de fricción 1 1
19 Muelle del amortiguador del embrague 1
20 Disco del asiento 1
21 Arandela de empuje 1
22 Carcasa del embrague 1
23Palanca de empuje
1
1
3
4
4
EMBRAYAGE (WR426F)
KUPPLUNG (WR426F)
EMBRAGUE (WR426F)

ENG
4 - 51
AUSBAU
Kupplungsnabe
1. Demontieren:
Mutter 1
Sicherungsscheibe 2
Kupplungsnabe 3
HINWEIS:
Die Sicherungsscheibe gerade bie-
gen und die Kupplungsnabe mit dem
Universal-Kupplungshalter 4 gegen-
halten.
ÅNur USA und CDN
ıNicht USA und CDN
Universal-Kupplungs-
halter
YM-91042/
90890-04086
PRÜFUNG
Kupplungsgehäuse und Kupp-
lungsnabe
1. Kontrollieren:
Kupplungsgehäuse 1
Rißbildung/Verschleiß/
Beschädigung → Erneuern.
Kupplungsnabe 2
Riefen/Verschleiß/Beschä-
digung → Erneuern.
Primärabtriebszahnrad
1. Kontrollieren:
Spiel am Umfang
Spiel vorhanden → Erneu-
ern.
Zähne a
Verschleiß/Beschädigung →
Erneuern.
Kupplungsfeder
1. Messen:
Ungespannte Länge der
Kupplungsfeder a
Unvorschriftsmäßig → Die
Feder im Satz erneuern.
Ungespannte Länge der
Kupplungsfeder
Standard

48,4 mm 47,4 mm
POINTS DE DEPOSE
Noix d’embrayage
1. Déposer:
Ecrou 1
Rondelle-frein 2
Noix d’embrayage 3
N.B.:
Redresser la rondelle-frein et utiliser
l’outil de poignée d’embrayage 4 pour
maintenir la noix d’embrayage.
ÅPour les USA et le CDN
ıExcepté pour les USA et le CDN
Outil de poignée
d’embrayage:
YM-91042/90890-04086
CONTROLE
Cloche et noix d’embrayage
1. Contrôler:
Cloche d’embrayage 1
Craquelures/usure/endomma-
gement → Changer.
Noix d’embrayage 2
Rayures/usure/endommage-
ment → Changer.
Pignon mené primaire
1. Vérifier:
Jeu circonférentiel
Le jeu existe → Changer.
Dent a
Usure/endommagement →
Changer.
Ressort d’embrayage
1. Mesurer:
Longueur libre de ressort
d’embrayage a
Hors spécification → Changer
tous les ressorts.
Longueur libre de ressort
d’embrayage:
Standard
48,4 mm
(1,91 in)47,4 mm
(1,87 in)
PUNTOS DE EXTRACCIÓN
Buje del embrague
1. Extraer:
Tuerca 1
Arandela de freno 2
Buje del embrague 3
NOTA:
Enderece la lengüeta de la arandela de
freno y utilice la herramienta de soporte
del embrague 4 para sujetar el buje del
embrague.
ÅPara USA y CDN
ıExcepto para USA y CDN
Herramienta de soporte
del embrague:
YM-91042/90890-04086
INSPECCIÓN
Carcasa del embrague y buje
1. Inspeccionar:
Carcasa del embrague 1
Grietas/desgaste/daños →
Reemplazar.
Buje del embrague 2
Rayas/desgaste/daños →
Reemplazar.
Engranaje impulsor primario
1. Comprobar:
Juego circunferencial
Existe juego libre → Reempla-
zar.
Dientes del engranaje a
Desgaste/daños → Reempla-
zar.
Muelle del embrague
1. Medir:
Longitud libre del muelle del
embrague a
Fuera de especificaciones →
Reemplazar los muelles como
un juego.
Longitud libre del muelle
del embrague:
Estándar
48,4 mm
(1,91 in)47,4 mm
(1,87 in)
EMBRAYAGE (WR426F)
KUPPLUNG (WR426F)
EMBRAGUE (WR426F)

ENG
4 - 52
Reibscheiben
1. Messen:
Reibscheibenstärke
Unvorschriftsmäßig → Die
Reibscheiben im Satz
erneuern.
Die Reibscheiben an vier
Stellen messen.
Kupplungsscheiben
1. Messen:
Verzug der Kupplungsschei-
ben
Unvorschriftsmäßig →
Kupplungsscheiben im Satz
erneuern.
Eine Richtplatte 1 und eine
Fühlerlehre 2 verwenden.
Reibscheibenstärke
2,9–3,1 mm
2,7 mm
Verzugsgrenze
0,1 mm
Druckhebel
1. Kontrollieren:
Druckhebel 1
Verschleiß/Beschädigung →
Erneuern.
Druckstangen
1. Kontrollieren:
Druckstange 1 1
Lager 2
Beilagscheibe 3
Druckstange 2 4
Kugel 5
Verschleiß/Beschädigung/
Verbiegung → Erneuern. Disque de friction
1. Mesurer:
Epaisseur de disque de friction
Hors-spécification → Changer
tous les disques de friction.
Mesurer chaque disque en qua-
tre endroits.
Disque d’embrayage
1. Mesurer:
Voile de disque d’embrayage
Hors-spécification → Changer
tous les disques d’embrayage.
Utiliser une plaque à surfacer
1 et une jauge d’épaisseur 2.
Epaisseur de disque de
friction:
2,9 à 3,1 mm
(0,114 à 0,122 in)
:
2,7 mm (0,106 in)
Limite de déformation:
0,1 mm (0,004 in)
Levier de poussée
1. Contrôler:
Levier de poussée 1
Usure/endommagement →
Changer.
Tige de poussée
1. Contrôler:
Tige de poussée 1 1
Roulement 2
Rondelle ordinaire 3
Tige de poussée 2 4
Bille 5
Usure/endommagement/défor-
mation → Changer.Disco de fricción
1. Medir:
Espesor del disco de fricción
Fuera de especificaciones →
Reemplazar el disco de fricción
como un juego.
Medir en los cuatro puntos.
Discos de embrague
1. Medir:
Alabeo de los discos de embra-
gue
Fuera de especificaciones →
Reemplazar los discos de
embrague como un juego.
Utilice un mármol de ajustador
1 y un juego de galgas 2.
Espesor del disco de fric-
ción:
2,9 ~ 3,1 mm
(0,114 ~ 0,122 in)
:
2,7 mm (0,106 in)
Límite de alabeo:
0,1 mm (0,004 in)
Palanca de empuje
1. Inspeccionar:
Palanca de empuje 1
Desgaste/daños → Reempla-
zar.
Varilla de empuje
1. Inspeccionar:
Varilla de empuje 1 1
Cojinete 2
Arandela plana 3
Varilla de empuje 2 4
Bola 5
Desgaste/daños/deformacio-
nes → Reemplazar.
EMBRAYAGE (WR426F)
KUPPLUNG (WR426F)
EMBRAGUE (WR426F)

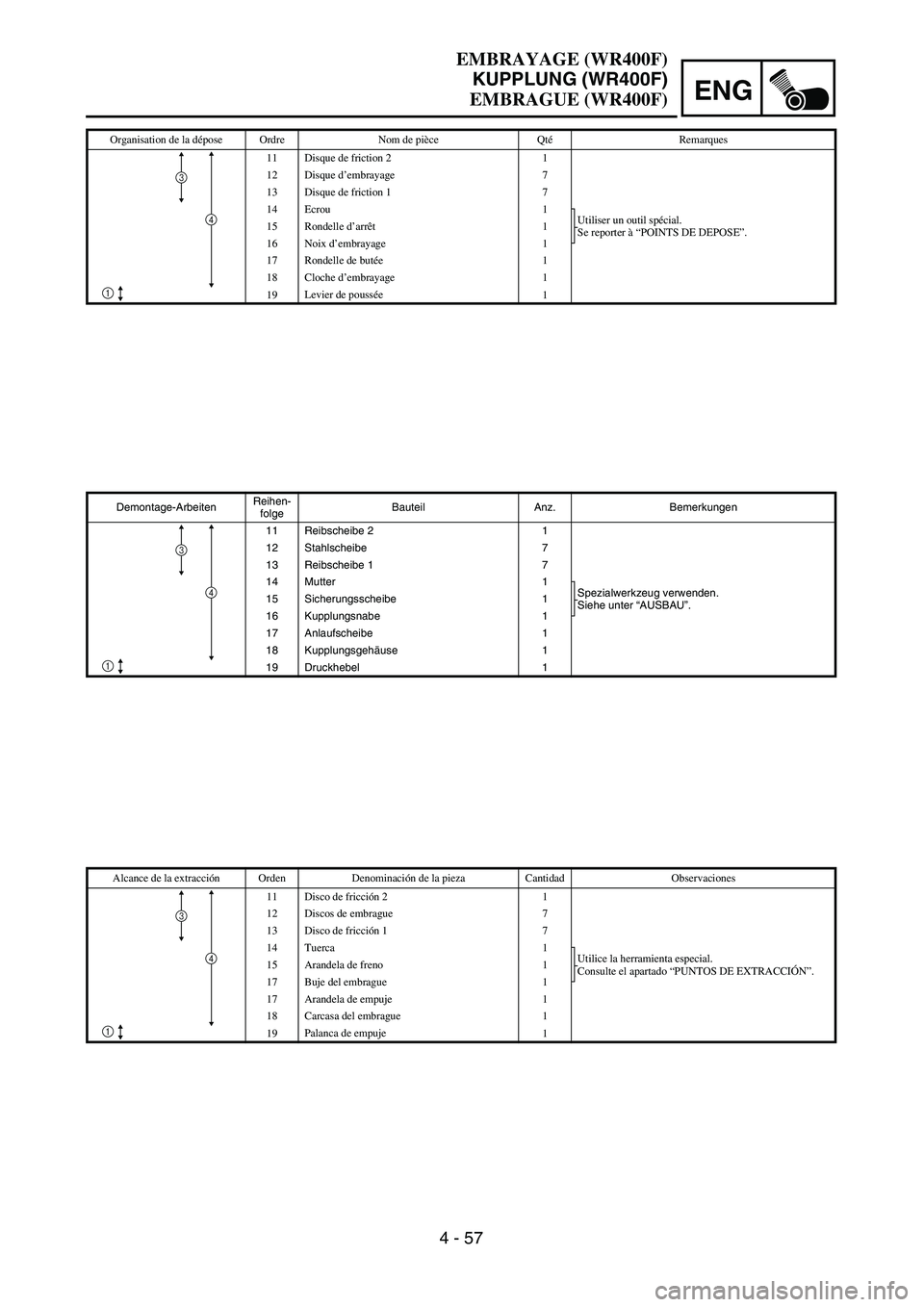

4 - 57
ENG
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
11 Reibscheibe 2 1
12 Stahlscheibe 7
13 Reibscheibe 1 7
14 Mutter 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”. 15 Sicherungsscheibe 1
16 Kupplungsnabe 1
17 Anlaufscheibe 1
18 Kupplungsgehäuse 1
19Druckhebel
1
1
3
4
Organisation de la dépose Ordre Nom de pièce QtéRemarques
11 Disque de friction 2 1
12 Disque d’embrayage 7
13 Disque de friction 1 7
14 Ecrou 1
Utiliser un outil spécial.
Se reporter à “POINTS DE DEPOSE”. 15 Rondelle d’arrêt1
16 Noix d’embrayage 1
17 Rondelle de butée1
18 Cloche d’embrayage 1
19Levier de poussée
1
1
3
4
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
11 Disco de fricción 2 1
12 Discos de embrague 7
13 Disco de fricción 1 7
14 Tuerca 1
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”. 15 Arandela de freno 1
17 Buje del embrague 1
17 Arandela de empuje 1
18 Carcasa del embrague 1
19Palanca de empuje
1
1
3
4
EMBRAYAGE (WR400F)
KUPPLUNG (WR400F)
EMBRAGUE (WR400F)

ENG

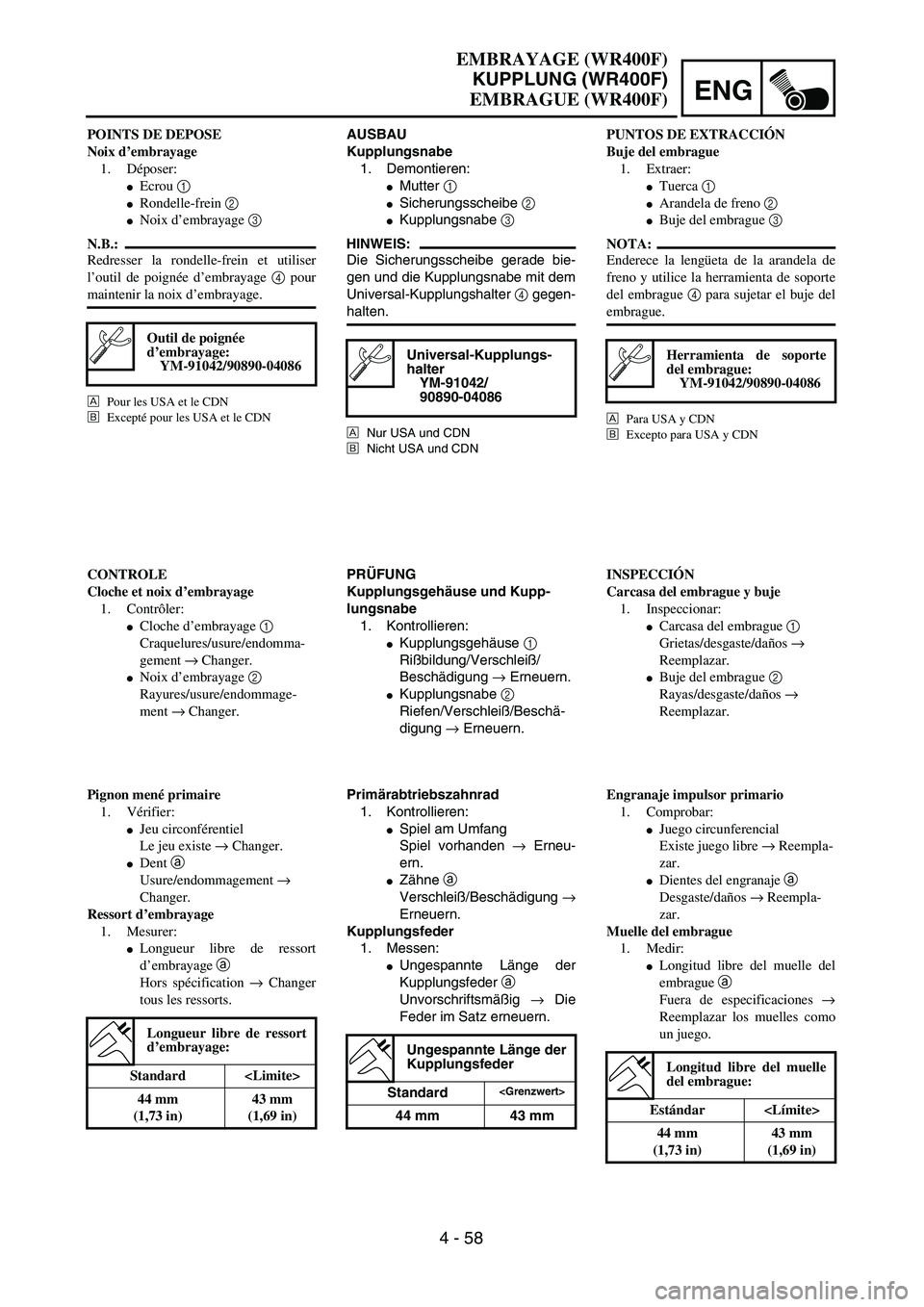

4 - 58
AUSBAU
Kupplungsnabe
1. Demontieren:
Mutter 1
Sicherungsscheibe 2
Kupplungsnabe 3
HINWEIS:
Die Sicherungsscheibe gerade bie-
gen und die Kupplungsnabe mit dem
Universal-Kupplungshalter 4 gegen-
halten.
ÅNur USA und CDN
ıNicht USA und CDN
Universal-Kupplungs-
halter
YM-91042/
90890-04086
PRÜFUNG
Kupplungsgehäuse und Kupp-
lungsnabe
1. Kontrollieren:
Kupplungsgehäuse 1
Rißbildung/Verschleiß/
Beschädigung → Erneuern.
Kupplungsnabe 2
Riefen/Verschleiß/Beschä-
digung → Erneuern.
Primärabtriebszahnrad
1. Kontrollieren:
Spiel am Umfang
Spiel vorhanden → Erneu-
ern.
Zähne a
Verschleiß/Beschädigung →
Erneuern.
Kupplungsfeder
1. Messen:
Ungespannte Länge der
Kupplungsfeder a
Unvorschriftsmäßig → Die
Feder im Satz erneuern.
Ungespannte Länge der
Kupplungsfeder
Standard

44 mm 43 mm
POINTS DE DEPOSE
Noix d’embrayage
1. Déposer:
Ecrou 1
Rondelle-frein 2
Noix d’embrayage 3
N.B.:
Redresser la rondelle-frein et utiliser
l’outil de poignée d’embrayage 4 pour
maintenir la noix d’embrayage.
ÅPour les USA et le CDN
ıExcepté pour les USA et le CDN
Outil de poignée
d’embrayage:
YM-91042/90890-04086
CONTROLE
Cloche et noix d’embrayage
1. Contrôler:
Cloche d’embrayage 1
Craquelures/usure/endomma-
gement → Changer.
Noix d’embrayage 2
Rayures/usure/endommage-
ment → Changer.
Pignon mené primaire
1. Vérifier:
Jeu circonférentiel
Le jeu existe → Changer.
Dent a
Usure/endommagement →
Changer.
Ressort d’embrayage
1. Mesurer:
Longueur libre de ressort
d’embrayage a
Hors spécification → Changer
tous les ressorts.
Longueur libre de ressort
d’embrayage:
Standard
44 mm
(1,73 in)43 mm
(1,69 in)
PUNTOS DE EXTRACCIÓN
Buje del embrague
1. Extraer:
Tuerca 1
Arandela de freno 2
Buje del embrague 3
NOTA:
Enderece la lengüeta de la arandela de
freno y utilice la herramienta de soporte
del embrague 4 para sujetar el buje del
embrague.
ÅPara USA y CDN
ıExcepto para USA y CDN
Herramienta de soporte
del embrague:
YM-91042/90890-04086
INSPECCIÓN
Carcasa del embrague y buje
1. Inspeccionar:
Carcasa del embrague 1
Grietas/desgaste/daños →
Reemplazar.
Buje del embrague 2
Rayas/desgaste/daños →
Reemplazar.
Engranaje impulsor primario
1. Comprobar:
Juego circunferencial
Existe juego libre → Reempla-
zar.
Dientes del engranaje a
Desgaste/daños → Reempla-
zar.
Muelle del embrague
1. Medir:
Longitud libre del muelle del
embrague a
Fuera de especificaciones →
Reemplazar los muelles como
un juego.
Longitud libre del muelle
del embrague:
Estándar
44 mm
(1,73 in)43 mm
(1,69 in)
EMBRAYAGE (WR400F)
KUPPLUNG (WR400F)
EMBRAGUE (WR400F)

ENG
4 - 59
Reibscheiben
1. Messen:
Reibscheibenstärke
Unvorschriftsmäßig → Die
Reibscheiben im Satz
erneuern.
Die Reibscheiben an vier
Stellen messen.
Reibscheibenstärke
Reibscheibe 1
[ø112 mm]
2,72–2,88 mm
2,52 mm
Reibscheibe 2
[ø116 mm]
2,92–3,08 mm

2,72 mm
Kupplungsscheiben
1. Messen:
Verzug der Kupplungsschei-
ben
Unvorschriftsmäßig →
Kupplungsscheiben im Satz
erneuern.
Eine Richtplatte 1 und eine
Fühlerlehre 2 verwenden.
Verzugsgrenze
0,1 mm
Druckhebel
1. Kontrollieren:
Druckhebel 1
Verschleiß/Beschädigung →
Erneuern.
Druckstangen
1. Kontrollieren:
Druckstange 1 1
Lager 2
Beilagscheibe 3
Druckstange 2 4
Verschleiß/Beschädigung/
Verbiegung → Erneuern. Disque de friction
1. Mesurer:
Epaisseur de disque de friction
Hors-spécification → Changer
tous les disques de friction.
Mesurer chaque disque en qua-
tre endroits.
Epaisseur de disque de
friction:
Disque de friction 1
[ø112 mm (4,41 in)]:
2,72 à 2,88 mm
(0,107 à 0,113 in)
:
2,52 mm (0,099 in)
Disque de friction 2
[ø116 mm (4,57 in)]:
2,92 à 3,08 mm
(0,115 à 0,121 in)
:
2,72 mm (0,107 in)
Disque d’embrayage
1. Mesurer:
Voile de disque d’embrayage
Hors-spécification → Changer
tous les disques d’embrayage.
Utiliser une plaque à surfacer
1 et une jauge d’épaisseur 2.
Limite de déformation:
0,1 mm (0,004 in)
Levier de poussée
1. Contrôler:
Levier de poussée 1
Usure/endommagement →
Changer.
Tige de poussée
1. Contrôler:
Tige de poussée 1 1
Roulement 2
Rondelle ordinaire 3
Tige de poussée 2 4
Usure/endommagement/défor-
mation → Changer.Disco de fricción
1. Medir:
Espesor del disco de fricción
Fuera de especificaciones →
Reemplazar el disco de fricción
como un juego.
Medir en los cuatro puntos.
Espesor del disco de fric-
ción:
Disco de fricción 1
[ø112 mm (4,41 in)]:
2,72 ~ 2,88 mm
(0,107 ~ 0,113 in)
:
2,52 mm (0,099 in)
Disco de fricción 2
[ø116 mm (4,57 in)]:
2,92 ~ 3,08 mm
(0,115 ~ 0,121 in)
:
2,72 mm (0,107 in)
Discos de embrague
1. Medir:
Alabeo de los discos de embra-
gue
Fuera de especificaciones →
Reemplazar los discos de
embrague como un juego.
Utilice un mármol de ajustador
1 y un juego de galgas 2.
Límite de alabeo:
0,1 mm (0,004 in)
Palanca de empuje
1. Inspeccionar:
Palanca de empuje 1
Desgaste/daños → Reempla-
zar.
Varilla de empuje
1. Inspeccionar:
Varilla de empuje 1 1
Cojinete 2
Arandela plana 3
Varilla de empuje 2 4
Desgaste/daños/deformacio-
nes → Reemplazar.
EMBRAYAGE (WR400F)
KUPPLUNG (WR400F)
EMBRAGUE (WR400F)

ENG
4 - 75
POMPE A HUILE
ÖLPUMPE
BOMBA DE ACEITE
PRÜFUNG
Ôlpumpe
1. Kontrollieren:
Ölpumpen-Antriebsrad
Ölpumpen-Abtriebsrad
Rotorgehäuse
Ölpumpen-Gehäusedeckel
Rißbildung/Beschädigung
→ Erneuern.
2. Messen:
Radialspiel a
(zwischen Innenrotor 1 und
Außenrotor 2)
Radialspiel b
(zwischen Außenrotor 2
und Rotorgehäuse 3)
Unvorschriftsmäßig →
Ölpumpe erneuern.
Radialspiel a
0,12 mm oder weniger
0,20 mm
Radialspiel b
0,09–0,17 mm
0,24 mm
Radialspiel c
0,03–0,10 mm
0,17 mm
3. Kontrollieren:
Schwergängigkeit → Schrit-
te 1 und 2 wiederholen oder
defekte Teile erneuern.
ZUSAMMENBAU UND MONTAGE
Ölpumpe
1. Montieren:
Ölpumpen-Antriebswelle 1
Beilagscheibe 2
Stift 3
Innenrotor 1 4
HINWEIS:
Motoröl auf die Ölpumpen-An-
triebswelle und den Innenrotor 1
auftragen.
Den Stift in die Nut im Innenrotor 1
einpassen. CONTROLE
Pompe à huile
1. Contrôler:
Pignon menant de pompe à
huile
Pignon mené de pompe à huile
Logement de rotor
Couvercle de pompe à huile
Craquelures/usure/endomma-
gement → Remplacer.
2. Mesurer:
Jeu en bout a
Entre rotors intérieur 1 et
extérieur 2.
Jeu latéral b
Entre le rotor extérieur 2 et le
logement de rotor 3.
Hors spécifications → Rempla-
cer la pompe à huile.
Jeu en bout a:
0,12 mm ou moins
(0,0047 in ou moins)
:
0,20 mm (0,008 in)
Jeu en bout b:
0,09 à 0,17 mm
(0,0035 à 0,0067 in)
:
0,24 mm (0,009 in)
Jeu latéral c:
0,03 à 0,10 mm
(0,0012 à 0,0039 in)
:
0,17 mm (0,007 in)
3. Contrôler:
Irrégularité → Répéter les éta-
pes 1 et 2 ou remplacer les piè-
ces défectueuses.
ASSEMBLAGE ET INSTALLATION
Pompe à huile
1. Installer:
Arbre de transmission de la
pompe à huile 1
Rondelle 2
Goupille 3
Rotor intérieur 1 4
N.B.:
Enduire l’arbre de transmission de la
pompe à huile et le rotor intérieur 1
d’huile de moteur.
Faire rentrer la goupille dans la rai-
nure du rotor intérieur 1.INSPECCIÓN
Bomba de aceite
1. Inspeccionar:
Engranaje de accionamiento de
la bomba de aceite
Engranaje impulsor de la
bomba de aceite
Carcasa del rotor
Cubierta de la bomba de aceite
Grietas/desgaste/daños →
Reemplazar.
2. Medir:
Holgura entre las puntas a
Entre el rotor interior 1 y el
rotor exterior 2.
Holgura lateral b
Entre el rotor exterior 2 y la
carcasa del rotor 3.
Fuera de especificaciones →
Reemplazar la bomba de
aceite.
Holgura entre las puntas a:
0,12 mm o menos
(0,0047 in o menos)
:
0,20 mm (0,008 in)
Holgura entre las puntas b:
0,09 ~ 0,17 mm
(0,0035 ~ 0,0067 in)
:
0,24 mm (0,009 in)
Holgura lateral c:
0,03 ~ 0,10 mm
(0,0012 ~ 0,0039 in)
:
0,17 mm (0,007 in)
3. Comprobar:
Poco suave → Repetir los
pasos 1 y 2 o reemplazar las
piezas defectuosas.
MONTAJE E INSTALACIÓN
Bomba de aceite
1. Instalar:
Eje de transmisión de la bomba
de aceite 1
Arandela 2
Bulón 3
Rotor interno 1 4
NOTA:
Aplique aceite de motor en el eje de
transmisión de la bomba de aceite y en
el rotor interno 1.
Coloque el bulón dentro de la ranura
en el rotor interno 1.

ENG
4 - 82

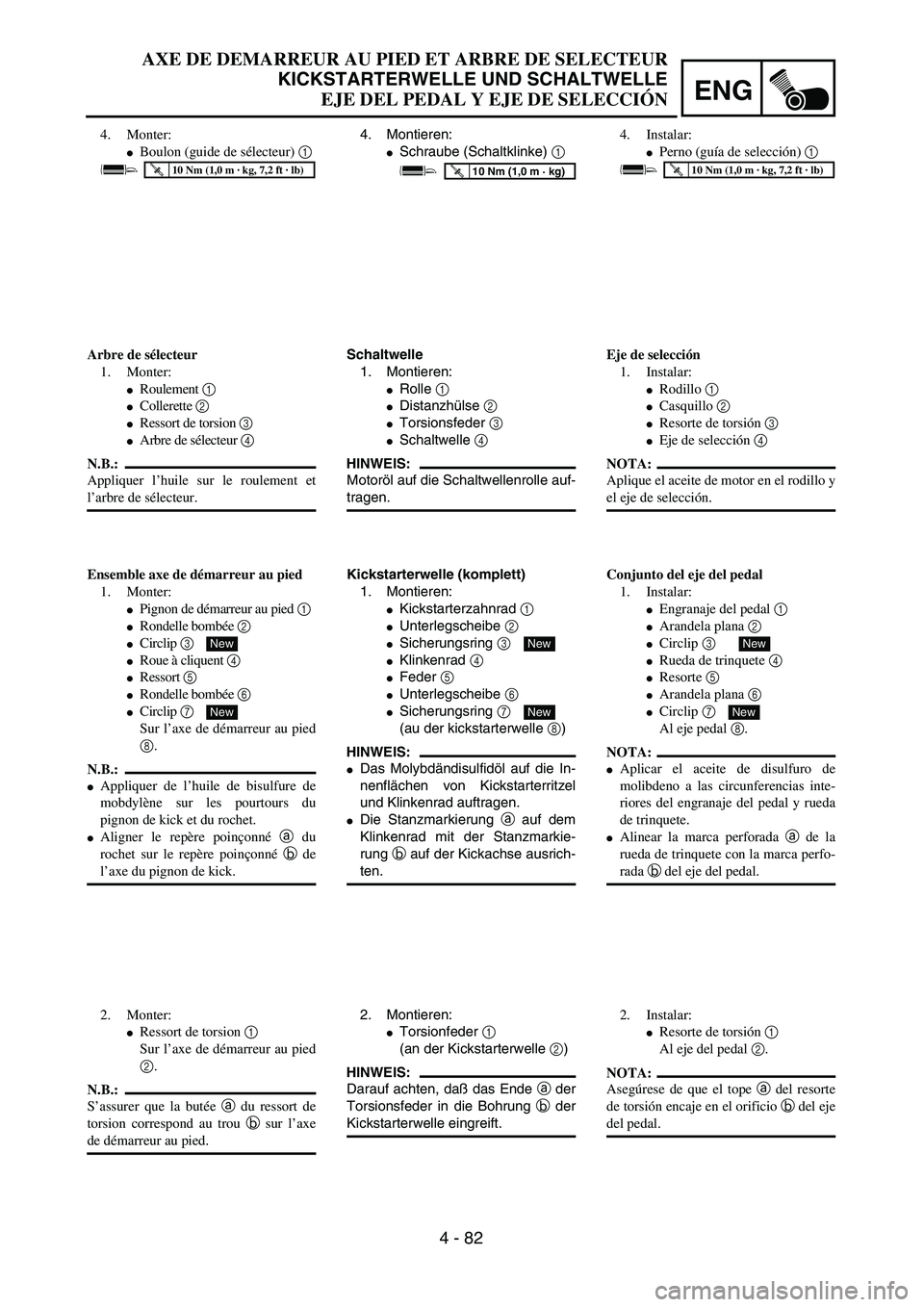

AXE DE DEMARREUR AU PIED ET ARBRE DE SELECTEUR
KICKSTARTERWELLE UND SCHALTWELLE
EJE DEL PEDAL Y EJE DE SELECCIÓN
4. Montieren:
Schraube (Schaltklinke) 1
T R..10 Nm (1,0 m · kg)
Schaltwelle
1. Montieren:
Rolle 1
Distanzhülse 2
Torsionsfeder 3
Schaltwelle 4
HINWEIS:
Motoröl auf die Schaltwellenrolle auf-
tragen.
Kickstarterwelle (komplett)
1. Montieren:
Kickstarterzahnrad 1
Unterlegscheibe 2
Sicherungsring 3
Klinkenrad 4
Feder 5
Unterlegscheibe 6
Sicherungsring 7
(au der kickstarterwelle 8)
HINWEIS:
Das Molybdändisulfidöl auf die In-
nenflächen von Kickstarterritzel
und Klinkenrad auftragen.
Die Stanzmarkierung a auf dem
Klinkenrad mit der Stanzmarkie-
rung b auf der Kickachse ausrich-
ten.
New
New
2. Montieren:
Torsionfeder 1
(an der Kickstarterwelle 2)
HINWEIS:
Darauf achten, daß das Ende a der
Torsionsfeder in die Bohrung b der
Kickstarterwelle eingreift. 4. Monter:
Boulon (guide de sélecteur) 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Arbre de sélecteur
1. Monter:
Roulement 1
Collerette 2
Ressort de torsion 3
Arbre de sélecteur 4
N.B.:
Appliquer l’huile sur le roulement et
l’arbre de sélecteur.
Ensemble axe de démarreur au pied
1. Monter:
Pignon de démarreur au pied 1
Rondelle bombée 2
Circlip 3
Roue à cliquent 4
Ressort 5
Rondelle bombée 6
Circlip 7
Sur l’axe de démarreur au pied
8.
N.B.:
Appliquer de l’huile de bisulfure de
mobdylène sur les pourtours du
pignon de kick et du rochet.
Aligner le repère poinçonné a du
rochet sur le repère poinçonné b de
l’axe du pignon de kick.
New
New
2. Monter:
Ressort de torsion 1
Sur l’axe de démarreur au pied
2.
N.B.:
S’assurer que la butée a du ressort de
torsion correspond au trou b sur l’axe
de démarreur au pied.4. Instalar:
Perno (guía de selección) 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Eje de selección
1. Instalar:
Rodillo 1
Casquillo 2
Resorte de torsión 3
Eje de selección 4
NOTA:
Aplique el aceite de motor en el rodillo y
el eje de selección.
Conjunto del eje del pedal
1. Instalar:
Engranaje del pedal 1
Arandela plana 2
Circlip 3
Rueda de trinquete 4
Resorte 5
Arandela plana 6
Circlip 7
Al eje pedal 8.
NOTA:
Aplicar el aceite de disulfuro de
molibdeno a las circunferencias inte-
riores del engranaje del pedal y rueda
de trinquete.
Alinear la marca perforada a de la
rueda de trinquete con la marca perfo-
rada b del eje del pedal.
New
New
2. Instalar:
Resorte de torsión 1
Al eje del pedal 2.
NOTA:
Asegúrese de que el tope a del resorte
de torsión encaje en el orificio b del eje
del pedal.

4 - 84
ENG
MAGNETO CDI
CDI-SCHWUNGRADMAGNETZÜNDER
MAGNETO CDI
CDI-SCHWUNGRADMAGNETZÜNDER
Demontage-Arbeiten:1 CDI-Schwungradmagnetzünder demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
CDI-SCHWUNGRADMAGNETZÜNDER
DEMONTIEREN
Vorbereitung für den Ausbau Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
Schraube [Kühler (links)] Siehe unter “KÜHLER”.
CDI-Schwungradmagnetzünder-Kabel
lösen.
1 Motorschutz (links) 1
2Fußschalthebel 1
3 Kurbelgehäusedeckel (links) 1
4 Dichtung 1
5Paßstift 2
6 Mutter (Rotor) 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
7 Rotor 1
8 Stator 1
9 Scheibenfeder 1
1
MAGNETO CDI
Organisation de la dépose:1 Dépose de la magnéto CDI
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DE LA MAGNETO CDI
Préparation à la dépose Selle et réservoir à essence Se reporter à la section “SELLE, RESERVOIR A
ESSENCE ET CACHES LATERAUX”.
Boulon [radiateur (gauche)] Se reporter à la section “RADIATEUR”.
Déconnecter le fil de magnéto CDI
1 Pare-moteur (gauche) 1
2Pédale de sélecteur 1
3 Couvercle de carter (gauche) 1
4 Joint 1
5 Goujon 2
6 Ecrou (rotor) 1
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
7 Rotor 1
8 Stator 1
9 Clavette de demi-lune 1
1
MAGNETO CDI
Alcance de la extracción:1 Extracción del magneto CDI
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL MAGNETO CDI
Preparación para la extracción Asiento y depósito de combustible Consulte el apartado “ASIENTO, DEPÓSITO DE COM-
BUSTIBLE Y CUBIERTAS LATERALES”.
Perno [radiador (izquierdo)] Consulte el apartado “RADIADOR”.
Desconecte el cable del magneto CDI.
1 Protector del motor (izquierdo) 1
2 Pedal de cambios 1
3 Cubierta del cárter (izquierdo) 1
4 Junta 1
5 Fijo de centraje 2
6 Tuerca (rotor) 1
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
7 Rotor 1
8 Estator 1
9 Chaveta de media luna 1
1

ENG
4 - 87
MAGNETO CDI
CDI-SCHWUNGRADMAGNETZÜNDER
MAGNETO CDI
4. Anschließen:
CDI-Schwungradmagnet-
zünder-Kabel
Siehe unter “KABELFÜH-
RUNG” im KAPITEL 2.
5. Montieren:
Dichtung [Kurbelgehäuse-
deckel (links)]
Kurbelgehäusedeckel (links)
1
Halterung (Zylinderkopf-
Entlüftungsschlauch) 2
Schraube [Kurbelgehäuse-
deckel (links)]
HINWEIS:
Die Schrauben stufenweise über
Kreuz festziehen.
New
T R..10 Nm (1,0 m · kg)
6. Montieren:
Fußschalthebel 1
Schraube (Fußschalthebel)
HINWEIS:
Bei der Fußschalthebel-Montage auf
der Schaltwelle sicherstellen, daß
die Mitte der Fußschalthebel-Auflage
2 mm a oberhalb der Oberkante der
Fußraste liegt.
7. Montieren:
Motorschutz (links) 1
Halterung (zylinderkopf-Ent-
lüflungsschlauch) 2
Schraube [Motorschutz
(links)]
T R..23 Nm (2,3 m · kg)
4. Connecter:
Fil de magnéto CDI
Se référer au paragraphe “DIA-
GRAMME DE CHEMINE-
MENT DE CABLE” au
CHAPITRE 2.
5. Monter:
Joint [couvercle de carter (gau-
che)]
Couvercle de carter (gauche)
1
Support de flexible (reniflard
de culasse) 2
Boulon [couvercle de carter
(gauche)]
N.B.:
Serrer les boulons par étapes dans un
ordre entrecroisé.
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Monter:
Pédale de sélecteur 1
Boulon (pédale de sélecteur)
N.B.:
En remontant la pédale de sélecteur sur
l’arbre de sélecteur, s’assurer de placer
le centre de la pédale de sélecteur 2 mm
a au-dessus du repose-pied.
7. Monter:
Pare-moteur (gauche) 1
Support de flexible (reniflard
de culasse) 2
Boulon [pare-moteur (gauche)]
T R..23 Nm (2,3 m · kg, 17 ft · lb)
4. Conectar:
Cable del magneto CDI
Consulte el apartado
“DIAGRAMA DE RUTA DE
CABLES” del CAPÍTULO 2.
5. Instalar:
Junta [cubierta del cárter
(izquierdo)]
Cubierta del cárter (izquierdo)
1
Soporte del tubo (tubo respira-
dero de la culata) 2
Perno [cubierta del cárter
(izquierdo)]
NOTA:
Apriete los pernos de forma progresiva y
entrecruzada.
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Instalar:
Pedal de cambios 1
Perno (pedal de cambios)
NOTA:
Cuando instale el pedal de cambios en el
eje de selección, asegúrese de que el cen-
tro del pedal de cambios esté aproxima-
damente 2 mm a por encima de la parte
superior del estribo.
7. Instalar:
Protector del motor (izquierdo)
1
Soporte del tubo (respiradero
de la culata) 2
Perno [protector del motor
(izquierdo)]
T R..23 Nm (2,3 m · kg, 17 ft · lb)
