CHAS
EC586000
HANDLING NOTE
WARNING
This shock absorber is provided with a
separate type tank filled with high-pressure
nitrogen gas. To prevent the danger of
explosion, read and understand the follow-
ing information before handling the shock
absorber.
The manufacturer can not be held respon-
sible for property damage or personal
injury that may result from improper han-
dling.
1. Never tamper or attempt to disassem-
ble the cylinder or the tank.
2. Never throw the shock absorber into
an open flame or other high heat. The
shock absorber may explode as a
result of nitrogen gas expansion and/
or damage to the hose.
3. Be careful not to damage any part of
the gas tank. A damaged gas tank will
impair the damping performance or
cause a malfunction.
4. Take care not to scratch the contact
surface of the piston rod with the cylin-
der; or oil could leak out.
5. Never attempt to remove the plug at
the bottom of the nitrogen gas tank. It
is very dangerous to remove the plug.
6. When scrapping the shock absorber,
follow the instructions on disposal.
EC587000
NOTES ON DISPOSAL (YAMAHA DEALERS
ONLY)
Before disposing the shock absorber, be sure
to extract the nitrogen gas from valve 1. Wear
eye protection to prevent eye damage from
escaping gas and/or metal chips.
WARNING
To dispose of a damaged or worn-out
shock absorber, take the unit to your
Yamaha dealer for this disposal procedure.
REAR SHOCK ABSORBER
Page 679 of 776
5 - 62
CHAS
HINWEIS ZUM UMGANG MIT DEM
STOSSDÄMPFER
WARNUNG
Der Stoßdämpfer enthält Stick-
stoff unter hohem Druck. Vor
Arbeiten am Stoßdämpfer die fol-
genden Erläuterungen sorgfältig
durchlesen und die gegebenen
Vorsichtsmaßregeln befolgen.
Der Hersteller übernimmt keinerlei
Haftung für Unfälle, Verletzungen
oder Schäden, die auf unsachge-
mäße Behandlung des Stoßdämp-
fers zurückzuführen sind.
1. Den Stoßdämpfer unter kei-
nen Umständen öffnen oder
manipulieren.
2. Den Stoßdämpfer vor Hitze
und offenen Flammen schüt-
zen. Der hitzebedingte
Druckanstieg kann eine Ex-
plosion des Stoßdämpfers
bewirken.
3. Den Gaszylinder vor Verfor-
mung und Beschädigung
schützen. Ein deformierter
Zylinder vermindert die
Dämpfwirkung.
4. Die Kontaktfläche zwischen
Dämpferrohr und Zylinder
nicht zerkratzen, da sonst Öl
austreten kann.
5. UNTER KEINEN UMSTÄN-
DEN die Schraube an der Un-
terseite des Gaszylinders lö-
sen.
6. Den Stoßdämpfer sachge-
mäß entsorgen.
HINWEIS ZUR ENTSORGUNG
(nur Yamaha-Händler)
Vor der Entsorgung des Stoßdämpfers
muß der Gasdruck in dessen Innerem
über das Ventil 1 vollständig abge-
baut werden. Unbedingt eine Schutz-
brille tragen, um Augenverletzungen
durch ausströmendes Gas oder
umherfliegende Metallspäne zu ver-
meiden.
WARNUNG
Den Stoßdämpfer vom Yamaha-
Händler entsorgen lassen.
AMORTISSEUR ARRIERE
FEDERBEIN
AMORTIGUADOR TRASERO
REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Cet amortisseur est muni d’un réser-
voir type séparé contenant de l’azote
sous haute pression. Il doit être de ce
fait manipulé avec une attention parti-
culière. Afin d’éviter les risques
d’explosion, il convient de lire attenti-
vement les instructions suivantes.
Le fabricant de cet amortisseur ne
peut être tenu pour responsable de
tout accident, dommage matériel ou
corporel résultant d’une manipulation
incorrecte.
1. Ne jamais essayer de démonter
l’ensemble cylindre ou le réser-
voir à gaz.
2. Ne jamais jeter un amortisseur
usagé au feu ou l’exposer à une
chaleur intense. L’amortisseur
pourrait exploser suite à la dila-
tation de l’azote qu’il contient
ou à la détérioration du flexible.
3. Prendre garde à ne pas endom-
mager toute partie du réservoir
à gaz. Un réservoir à gaz
endommagé affectera la capa-
cité d’amortissement ou entraî-
nera un mauvais
fonctionnement.
4. Prendre garde à ne pas rayer la
surface de contact de la tige du
piston avec le cylindre; l’huile
pourrait fuir.
5. Ne jamais essayer d’enlever le
plot situé au bas du réservoir à
azote, Il est très dangereux
d’enlever le plot.
6. Pour la mise au rebut de l’amor-
tisseur, suivre les instructions
concernant cette opération.
REMARQUE CONCERNANT LA
MISE AU REBUT DE L’AMORTIS-
SEUR (TRAVAIL A EFFECTUER
CHEZ UN CONCESSIONNAIRE
YAMAHA)
Avant de mettre l’amortisseur au rebut,
ne pas oublier d’extraire l’azote par la
valve 1. Ne pas oublier de porter des
lunettes de protection pour se protéger
les yeux contre les copeaux métalliques
et le gaz qui s’échappe.
AVERTISSEMENT
Pour mettre au rebut un amortisseur
endommagé ou usé, demander conseil
à un concessionnaire Yamaha.NOTA DE MANEJO
ADVERTENCIA
Este amortiguador incorpora un
depósito independiente que contiene
gas nitrógeno de alta presión. Para
evitar el riesgo de una explosión, lea y
asegúrese de comprender la siguiente
información antes de manipular el
amortiguador.
El fabricante no puede hacerse res-
ponsable de los daños a la propiedad o
las lesiones personales derivadas de
una manipulación incorrecta.
1. No golpee ni intente desmontar
el cilindro o el depósito.
2. No tire nunca el amortiguador a
una llama libre ni ninguna otra
fuente de calor excesivo. Podría
explotar el amortiguador como
resultado de la expansión del gas
nitrógeno y dañar el tubo.
3. Tenga especial cuidado en no
dañar ninguna pieza del depó-
sito de gas. Un depósito de gas
dañado puede dar lugar a un
rendimiento deficiente de la
amortiguación.
4. Tenga cuidado de no arañar la
superficie de contacto de la
varilla del pistón con el cilindro;
o podrían producirse fugas de
aceite.
5. No intente nunca extraer el
tapón de la parte inferior del
depósito de gas nitrógeno ya que
podría resultar muy peligroso.
6. Cuando retire el amortiguador,
siga las instrucciones de
desecho.
NOTAS DE DESECHO (SÓLO
PARA CONCESIONARIOS
YAMAHA)
Antes de desechar el amortiguador, ase-
gúrese de extraer el gas nitrógeno de la
válvula 1. Utilice protección ocular
para evitar lesiones debido al escape de
gas o la proyección de virutas metálicas.
ADVERTENCIA
A la hora de desechar un amortigua-
dor dañado o desgastado, lleve la uni-
dad a su concesionario Yamaha.

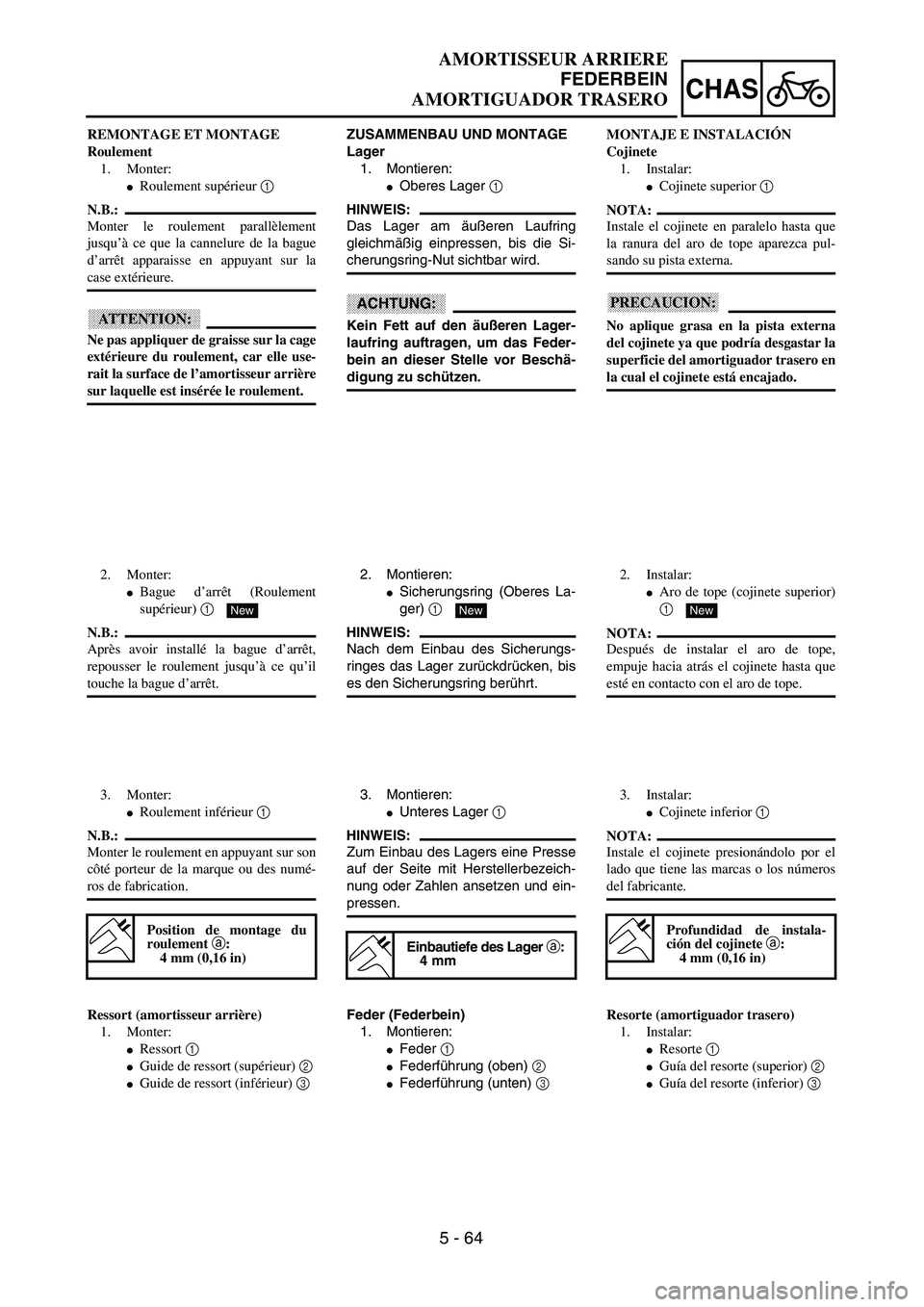

Page 683 of 776
5 - 64
CHAS
AMORTISSEUR ARRIERE
FEDERBEIN
AMORTIGUADOR TRASERO
ZUSAMMENBAU UND MONTAGE
Lager
1. Montieren:
Oberes Lager 1
HINWEIS:
Das Lager am äußeren Laufring
gleichmäßig einpressen, bis die Si-
cherungsring-Nut sichtbar wird.
ACHTUNG:
Kein Fett auf den äußeren Lager-
laufring auftragen, um das Feder-
bein an dieser Stelle vor Beschä-
digung zu schützen.
2. Montieren:
Sicherungsring (Oberes La-
ger) 1
HINWEIS:
Nach dem Einbau des Sicherungs-
ringes das Lager zurückdrücken, bis
es den Sicherungsring berührt.
New
3. Montieren:
Unteres Lager 1
HINWEIS:
Zum Einbau des Lagers eine Presse
auf der Seite mit Herstellerbezeich-
nung oder Zahlen ansetzen und ein-
pressen.
Einbautiefe des Lager a:
4 mm
Feder (Federbein)
1. Montieren:
Feder 1
Federführung (oben) 2
Federführung (unten) 3 REMONTAGE ET MONTAGE
Roulement
1. Monter:
Roulement supérieur 1
N.B.:
Monter le roulement parallèlement
jusqu’à ce que la cannelure de la bague
d’arrêt apparaisse en appuyant sur la
case extérieure.
ATTENTION:
Ne pas appliquer de graisse sur la cage
extérieure du roulement, car elle use-
rait la surface de l’amortisseur arrière
sur laquelle est insérée le roulement.
2. Monter:
Bague d’arrêt (Roulement
supérieur) 1
N.B.:
Après avoir installé la bague d’arrêt,
repousser le roulement jusqu’à ce qu’il
touche la bague d’arrêt.
New
3. Monter:
Roulement inférieur 1
N.B.:
Monter le roulement en appuyant sur son
côté porteur de la marque ou des numé-
ros de fabrication.
Position de montage du
roulement a:
4 mm (0,16 in)
Ressort (amortisseur arrière)
1. Monter:
Ressort 1
Guide de ressort (supérieur) 2
Guide de ressort (inférieur) 3 MONTAJE E INSTALACIÓN
Cojinete
1. Instalar:
Cojinete superior 1
NOTA:
Instale el cojinete en paralelo hasta que
la ranura del aro de tope aparezca pul-
sando su pista externa.
PRECAUCION:
No aplique grasa en la pista externa
del cojinete ya que podría desgastar la
superficie del amortiguador trasero en
la cual el cojinete está encajado.
2. Instalar:
Aro de tope (cojinete superior)
1
NOTA:
Después de instalar el aro de tope,
empuje hacia atrás el cojinete hasta que
esté en contacto con el aro de tope.
New
3. Instalar:
Cojinete inferior 1
NOTA:
Instale el cojinete presionándolo por el
lado que tiene las marcas o los números
del fabricante.
Profundidad de instala-
ción del cojinete a:
4 mm (0,16 in)
Resorte (amortiguador trasero)
1. Instalar:
Resorte 1
Guía del resorte (superior) 2
Guía del resorte (inferior) 3
Page 692 of 776
6 - 2
–+ELECMAP-CONTROLLED CDI UNIT
MAP-CONTROLLED CDI UNIT
A map-controlled, CDI ignition system is used in the WR426F/WR400F.
The microcomputer in the CDI unit detects the engine speed and throttle position, thus determining
the optimum ignition timing through the entire operating range. In this way, quick throttle response
can be achieved according to various riding conditions.
CDI unit
Throttle position sensor
Pickup coil CDI magneto rotorIgnition coil
Function of Component
Component Function
TPS
(throttle position sensor)Detects throttle valve opening and inputs it into the computer in the
CDI unit as a throttle opening signal.
Pickup coil Detects signal rotor revolutions and inputs them into the computer in
the CDI unit as engine revolution signals.
CDI unit The signals of the TPS and pickup coil sensor are analyzed by the
computer in the CDI unit, which then adjusts ignition timing for the
operation requirements.
Principal of 3-Dimensional Control
Conventionally, ignition timing was controlled only
by engine revolutions (2-dimensional control).
However, ignition timing needs advancement also
by engine load. Thus, accurate ignition timing can
be determined by adding throttle opening to deter-
mine ignition timing (3-dimensional control).
3-D Image Map of Ignition Timing
(different from actual characteristics)
Revolutions
Ignition timing
Throttle opening
Page 695 of 776
–+ELEC
UNIDAD CDI CONTROLADA POR MAPA
6 - 2
UNIDAD CDI CONTROLADA POR MAPA
Para los modelos WR426F/WR400F se utiliza un sistema de CDI encendido controlado por mapa.
El microprocesador de la unidad CDI detecta la velocidad del motor y la posición del acelerador, lo que determina
la óptima distribución de encendido a partir de su rango de funcionamiento completo. De esta manera, se puede lle-
var a cabo una respuesta inmediata del acelerador con respecto a las distintas condiciones de conducción.
Unidad
CDI Sensor de posición del
acelerador
Bobina de
aceleración rápidaRotor del magneto CDIBobine d’allumage Bobina de encendido
Función del componente
Componente Función
TPS (sensor de posición del
acelerador)Detecta la abertura de la válvula del acelerador y la introduce en el procesa-
dor de la unidad CDI como una señal de abertura del acelerador.
Bobina de aceleración rápida Detecta la señal de las revoluciones del rotor y las introduce en el procesa-
dor de la unidad CDI como señales de revolución del motor.
Unidad CDI Las señales del TPS (sensor de la posición del acelerador) y del sensor de la
bobina de aceleración rápida se analizan a través del ordenador en la unidad
CDI, que ajusta la distribución de encendido para los requisitos de funcio-
namiento.
Control tridimensional principal
Antiguamente, la distribución de encendido se con-
trolaba únicamente a través de las revoluciones del
motor (control bidimensional).
Sin embargo, la distribución de encendido requiere
una mejora debido a la carga del motor. Ahora se
puede determinar con exactitud la distribución de
encendido añadiendo la abertura del acelerador y así
poder determinar la distribución de encendido (con-
trol tridimensional).
Revoluciones
Distribución de encendido
Abertura del acelerador
Mapa de imagen tridimensional de la distribución de encendido
(distinto a las características actuales)
Page 699 of 776
–+ELECSISTEMA DE ENCENDIDO
SISTEMA DE ENCENDIDO
PASOS PARA LA INSPECCIÓN
Utilice los siguientes pasos para comprobar la posibilidad de un funcionamiento incorrecto del motor con res-
pecto a un fallo del sistema de encendido o para comprobar que la bujía no enciende.
*: Únicamente cuando se utilice el comprobador de encendido.
NOTA:
Antes de llevar a cabo la inspección, extraiga las siguientes piezas.
1) Asiento
2) Depósito de combustible
Utilice las siguientes herramientas especiales para la inspección.
Prueba de la separación entre
puntas de la bujía* Limpiar o reemplazar la
bujía.
Comprobar la conexión de todo el
sistema de encendido.Reparar o reemplazar.
Comprobar el botón de parada de
motor “ENGINE STOP”.Reemplazar.
Comprobar la bobina de encen-
dido.Bobina primaria Reemplazar.
Bobina secunda-
riaReemplazar.
Comprobar el magneto CDI.Bobina de acele-
ración rápidaReemplazar.
Bobina de fuente Reemplazar.
Comprobar el interruptor de
punto muerto.Reparar o reemplazar.
Reemplazar la unidad CDI.
Tester dinámico de bujía:
YM-34487
Comprobador de encendido:
90890-06754Tester de bolsillo:
YU-3112-C/90890-03112
Sin chispa
OK
Chispa
Incorrecta
Incorrecta
Incorrecta
Incorrecta
Incorrecta
Incorrecta
Incorrecta
OK
OK
OK
OK
6 - 3
Page 703 of 776
–+ELEC
SYSTEME D’ALLUMAGE
ZÜNDANLAGE
SISTEMA DE ENCENDIDO
ZÜNDSPULE KONTROLLIEREN
1. Kontrollieren:
Primärspulen-Widerstand
Unvorschriftsmäßig →
Erneuern.
Meßkabel (+) →
Orange Kabel 1
Meßkabel (–) →
Schwarz Kabel 2
Primärspu-
len-Wider-
standMeßgerät-
Einstellung
0,20–0,30 Ω
bei 20 ˚CΩ × 1
2. Kontrollieren:
Sekundärspulen-Wider-
stand
Unvorschriftsmäßig →
Erneuern.
HINWEIS:
Bei der Messung des Sekundärspu-
len-Widerstandes muß der Zündker-
zenstecker abgezogen sein.
CDI-SCHWUNGRADMAGNETZÜN-
DER KONTROLLIEREN
1. Kontrollieren:
Impulsgeber-Widerstand
Unvorschriftsmäßig →
Erneuern. Meßkabel (+) →
Zündkabel Kabel 1
Meßkabel (–) →
Orange Kabel 2
Sekundär-
spulen-
WiderstandMeßgerät-
Einstellung
9,5–14,3 kΩ
bei 20 ˚CkΩ × 1
Meßkabel (+) → Rot Kabel 1
Meßkabel (–) → Weiß Kabel 2
Impulsge-
ber-Wider-
standMeßgerät-
Einstellung
248–372 Ω
bei 20 ˚CΩ × 100
CONTROLE DE LA BOBINE
D’ALLUMAGE
1. Vérifier:
Résistance de bobine primaire
Hors spécification → Changer.
Fil (+) de multimètre →
Fil orange 1
Fil (–) de multimètre → Fil noir 2
Résistance de
bobine pri-
mairePosition de
sélecteur de
multimètre
0,20 à 0,30 Ω à
20 ˚C (68 ˚F)Ω × 1
2. Vérifier:
Résistance de bobine secon-
daire
Hors spécification → Changer.
N.B.:
Pour contrôler la résistance de la bobine
secondaire, enlever le capuchon de bougie.
CONTROLE DE LA MAGNETO CDI
1. Vérifier:
Résistance de bobine d’excita-
tion
Hors spécification → Changer. Fil (+) de multimètre →
Fil de bougie 1
Fil (–) de multimètre →
Fil orange 2
Résistance de
bobine secon-
dairePosition de
sélecteur de
multimètre
9,5 à 14,3 kΩ à
20 ˚C (68 ˚F)kΩ × 1
Fil (+) de multimètre →
Fil rouge 1
Fil (–) de multimètre →
Fil blanc 2
Résistance de
bobine d’exci-
tationPosition de
sélecteur de
multimètre
248 à 372 Ω à
20 ˚C (68 ˚F)Ω × 100
6 - 5
INSPECCIÓN DE LA BOBINA DE
ENCENDIDO
1. Inspeccione:
Resistencia de la bobina pri-
mara
Fuera de especificaciones →
Reemplazar.
Cable del tester (+) →
Cable naranja 1
Cable del tester (–) →
Cable negro 2
Resistencia de
la bobina pri-
mariaPosición del
selector del
tester
0,20 ~ 0,30 Ω a
20 ˚C (68 ˚F)Ω × 1
2. Inspeccione:
Resistencia de la bobina secun-
daria
Fuera de especificaciones →
Reemplazar.
NOTA:
Cuando inspeccione la resistencia de la
bobina secundaria, extraiga la tapa de la
bujía.
INSPECCIÓN DEL MAGNETO CDI
1. Inspeccione:
Resistencia de la bobina de
aceleración rápida
Fuera de especificaciones →
Reemplazar. Cable del tester (+) →
Cable de la bujía 1
Cable del tester (–) →
Cable naranja 2
Resistencia de
la bobina
secundariaPosición del
selector del
tester
9,5 ~ 14,3 kΩ a
20 ˚C (68 ˚F)kΩ × 1
Cable del tester (+) →
Cable rojo 1
Cable del tester (–) →
Cable Blanco 2
Resistencia de la
bobina de acelera-
ción rápidaPosición del
selector del
tester
248 ~ 372 Ω a
20 ˚C (68 ˚F)Ω × 100
Page 705 of 776
–+ELEC
SYSTEME D’ALLUMAGE
ZÜNDANLAGE
SISTEMA DE ENCENDIDO
2. Kontrollieren:
Widerstand der Erregerspu-
le 1
Unvorschriftsmäßig
→
Erneuern.
3. Kontrollieren:
Widerstand der Erregerspu-
le 2
Unvorschriftsmäßig
→
Erneuern.
Meßkabel (+)
→
Braun Kabel
1
Meßkabel (–)
→
Grün Kabel
2
Widerstand
der Erreger-
spule 1Meßgerät-
Einstellung
640–960
Ω
bei 20 ˚C
Ω
×
100
Meßkabel (+)
→
Rosa Kabel
1
Meßkabel (–)
→
Grün Kabel
2
Widerstand
der Erreger-
spule 2Meßgerät-
Einstellung
464–696
Ω
bei 20 ˚C
Ω
×
10
LEERLAUFSCHALTER KONTROL-
LIEREN
1. Kontrollieren:
Leerlaufschalter
(auf Durchgang)
* Nicht USA
Kein Durchgang in Leerlaufstellung
→
Erneuern.
Durchgang bei eingelegtem Gang
→
Erneuern.
Å
Nur USA
ı
Nicht USA
CDI-ZÜNDBOX KONTROLLIEREN
Die gesamte elektrische Anlage kon-
trollieren. Falls kein Defekt vorhan-
den, die CDI-Zündbox erneuern.
Danach die gesamte elektrische
Anlage erneut kontrollieren.
Meßkabel (+)
→
Blau/Weiß Kabel
1
*Hellblau Kabel
1
Meßkabel (–)
→
Masse
L/W
*Sb
1
Masse
Meßge-
rät-
Einstel-
lung
LEER-
LAUF
Ω
×
1
GANG
EINGE-
LEGT
2. Vérifier:
Résistance de bobine de source 1
Hors spécification
→
Changer.
3. Vérifier:
Résistance de bobine de source 2
Hors spécification
→
Changer.
Fil (+) de multimètre
→
Fil brun
1
Fil (–) de multimètre
→
Fil vert
2
Résistance de
bobine de
source 1Position de
sélecteur de
multimètre
640 à 960
Ω
à
20 ˚C (68 ˚F)
Ω
×
100
Fil (+) de multimètre
→
Fil rose
1
Fil (–) de multimètre
→
Fil vert
2
Résistance de
bobine de
source 2Position de
sélecteur de
multimètre
464 à 696
Ω
à
20 ˚C (68 ˚F)
Ω
×
10
CONTROLE DU CONTACTEUR DE
POINT MORT
1. Vérifier:
Continuité du contacteur de
point mort
* Excepté pour USA
Pas de continuité quand au point mort
→
Remplacer.
Continuité quand vitesse engagée
→
Remplacer.
Å
Pour les USA
ı
Excepté pour USA
CONTROLE DU BLOC CDI
Vérifier tous les équipements électri-
ques. Si aucun défaut n’est trouvé, rem-
placer le bloc CDI, puis vérifier à
nouveau les équipements électriques.
Fil (+) de multimètre
→
Fil bleu/blanc
1
* Fil bleu ciel
1
Fil (–) de multimètre
→
Masse
L/W
*Sb
1
MassePosition du
sélecteur
de multi-
mètre
Point
mort
Ω
×
1
Em-
brayé
6 - 6
2. Inspeccione:
Resistencia de la bobina de
fuente 1
Fuera de especificaciones
→
Reemplazar.
3. Inspeccione:
Resistencia de la bobina de
fuente 2
Fuera de especificaciones
→
Reemplazar.
Cable del tester (+)
→
Cable marrón
1
Cable del tester (–)
→
Cable verde
2
Resistencia de
la bobina de
fuente 1Posición del
selector del
tester
640 ~ 960
Ω
a
20 ˚C (68 ˚F)
Ω
×
100
Cable del tester (+)
→
Cable rosa
1
Cable del tester (–)
→
Cable verde
2
Resistencia de
la bobina de
fuente 2Posición del
selector del
tester
464 ~ 696
Ω
a
20 ˚C (68 ˚F)
Ω
×
10
INSPECCIÓN DEL INTERRUPTOR
DE PUNTO MUERTO
1. Inspeccione:
Conducto del interruptor de
punto muerto
* Excepto para USA
Sin continuidad durante la posición de
punto muerto
→
Reemplazar.
Con continuidad cuando está engranada
→
Reemplazar.
Å
Para USA
ı
Excepto para USA
INSPECCIÓN DE LA UNIDAD CDI
Compruebe todos los componentes eléc-
tricos. Si no detecta ningún fallo, reem-
place la unidad CDI. Vuelva a
comprobar los componentes eléctricos.
Cable del tester (+)
→
Cable azul/blanco
1
*Cable azul cielo
1
Cable del tester (–) → Tierra
L/W
*Sb
1TierraPosición
del selec-
tor del tes-
ter
PUNTO
MUER
TO
Ω × 1
ENGRA
NAJE
Page 709 of 776
–+ELEC
SISTEMA TPS
(SENSOR DE POSICIÓN DEL ACELERADOR)
SISTEMA TPS (SENSOR DE POSICIÓN DEL ACELERADOR)
PASOS DE INSPECCIÓN
Si el TPS no funciona, utilice los siguientes pasos de inspección.
*marcado: Consulte el apartado “SISTEMA DE ENCENDIDO”.
NOTA:
Utilice las siguientes herramientas especiales para la inspección.
Compruebe la conexión de
todo el sistema de encendido.Reparar o reemplazar.
Compruebe el TPS. Bobina TPS Reemplazar.
*Compruebe el magneto CDI.Bobina de
fuenteReemplazar.
Compruebe la unidad CDI.Tensión de
entrada TPSReemplazar.
Tester de bolsillo:
YU-3112-C/90890-03112Tacómetro inductivo:
YU-8036-B
Tacómetro del motor:
90890-03113
6 - 7
OK
Incorrecto
Incorrecta
OK
Incorrecta
Incorrecto
OK
Page 711 of 776
–+ELEC
HINWEIS ZUM UMGANG
ACHTUNG:
Nicht die Schraube {(Drosselposi-
tionssensor, TPS)} 1 lösen, aus-
genommen wenn der TPS (Dros-
selpositionssensor) aufgrund von
Fehlfunktion ausgetauscht wer-
den muß, denn dadurch wird ein
Nachlassen der Motorleistung be-
wirkt.
INSPEKTION DER STECKVERBIN-
DUNGEN UND KABELANSCHLÜS-
SE
1. Prüfen:
Steckverbindungen und Ka-
belanschlüsse
Rost/Staub/Lockerung/Kurz-
schluß → Reparieren oder
austauschen.
INSPEKTION DER TPS-SPULE
1. Prüfen:
Widerstand der TPS-Spule
Außerhalb des Sollwerts →
Austauschen.
2. Lockerung:
Drosselklappen-Anschlag-
schraube 1
HINWEIS:
Die Drosselklappen-Anschlag-
schraube herausdrehen, bis die
Drosselklappenwelle vollständig ge-
schlossen ist.Prüfgerätkabel (+) →
Blaues Kabel 1
Prüfgerätkabel (–) →
Schwarzes Kabel 2
TPS-Spu-
lenwider-
standPrüfgeräte-
instellung
4–6 kΩ
bei 20 ˚CkΩ × 1
REMARQUE
ATTENTION:
Ne pas desserrer la vis (TPS) 1 sauf
s’il faut changer le capteur de position
en raison d’un problème, sinon le
moteur sera moins performant.
CONTROLE DES CONNEXIONS
DES COUPLEURS ET DES FILS
1. Vérifier:
Connexion coupleurs et fils
Rouille/poussière/court-circuit
→ Réparer ou remplacer.
CONTROLE DE LA BOBINE DE
TPS
1. Contrôler:
Résistance de la bobine de TPS
Hors spécifications → Rempla-
cer.
2. Serrer:
Vis d’arrêt d’accélérateur 1
N.B.:
Tourner la vis d’arrêt d’accélérateur
jusqu’à ce que l’axe de l’accélérateur
soit en position de fermeture complète. Fil (+) de multimètre → Fil bleu 1
Fil (–) de multimètre → Fil noir 2
Résistance
de la bobine
de TPS Position du
sélecteur de
multimètre
4 à 6 kΩ à
20 ˚C (68 ˚F)kΩ × 1
NOTA SOBRE EL MANEJO
PRECAUCION:
No aflojar el tornillo {TPS (sensor de
posición del acelerador)} 1 excepto
cuando haya que cambiar el TPS (sen-
sor de posición del acelerador) a causa
de un fallo, porque esto producirá una
caída en el rendimiento del motor.
INSPECCIÓN DE LA CONEXIÓN
DE LOS CABLES Y LOS ACOPLA-
DORES
1. Inspeccionar:
Conexión de cables y acopla-
dores
Óxido/polvo/flojedad/cortocir-
cuito → Reparar o reemplazar.
INSPECCIÓN DE LA BOBINA TPS
1. Inspeccionar:
Resistencia de la bobina TPS
Fuera de especificaciones →
Reemplazar.
2. Aflojar:
Tornillo de parad del acelera-
dor 1
NOTA:
Gire hacia fuera el tornillo de parada del
acelerador hasta que el eje del acelerador
esté en la posición completamente
cerrado.Cable del tester (+) →
Cable azul 1
Cable del tester (–) →
Cable negro 2
Resistencia
de la bobina
TPS Posición del
selector del
tester
4 ~ 6 kΩ a
20 ˚C (68 ˚F)kΩ × 1
6 - 8
SYSTEME TPS (CAPTEUR DU PAPILLON D’ACCELERATION)
TPS-SYSTEM (DROSSELKLAPPEN-POSITIONSSENSOR)
SISTEMA TPS (SENSOR DE POSICIÓN DEL ACELERADOR)
