YAMAHA WR 400F 2002 Owners Manual

INSP
ADJ
3 - 21
REGLAGE DU JEU DE SOUPAPES
VENTILSPIEL EINSTELLEN
AJUSTE DE LA HOLGURA DE LA VÁLVULA
5. Einstellen:
Ventilspiel
Arbeitsschritte:
Steuerkettenspanner-Abdeck-
schraube lockern.
Steuerkettenspanner und Nok-
kenwellen-Lagerdeckel demon-
tieren.
Nockenwellen demontieren
(Einlaß 1 und Auslaß 2).
Führung 4, Dekompressions-
zug 5, Schraube 6 und De-
kompressionswelle 7 ausbau-
en.
Tassenstößel 8 und Ventil-
plättchen 9 demontieren.
Die Ventilplättchen gemäß Ta-
belle wählen
StärkenbereichVerfügbare Ven-
tilplättchen: 25
verschiedene
Stärken
Nr. 120
–
Nr. 2401,20 mm
–
2,40 mmIn Abstufungen
von 0,05 mm
erhältlich
HINWEIS:
Die Nockenwellen-Lagerdeckel-
Schrauben kreuzweise von außen
nach innen lösen.
HINWEIS:
Die Steuerkette mit einem Draht
3 sichern, damit sie nicht herab-
fällt.
HINWEIS:
Vor dem Ausbau der Ventilplätt-
chen das Kurbelgehäuse mit ei-
nem sauberen Tuch abdecken,
damit die Ventilplättchen nicht
hineinfallen können.
Tassenstößel und Ventilplätt-
chen für den späteren Wieder-
einbau markieren.
HINWEIS:
Die Stärke a ist in Hundertstel-
millimetern auf der Oberfläche der
Ventilplättchen angegeben. 5. Régler:
Jeu de soupapes
Etapes du réglage:
Desserrer le boulon capuchon du
tendeur de chaîne de distribution.
Déposer le tendeur de chaîne de
distribution et les chapeaux d’arbre
à cames.
Déposer les arbre à cames (admis-
sion 1 et échappement 2).
Déposer le guide 4, le câble de
décompression 5, le boulon 6 et
láxe de décompresseur et le
décompression 7.
Déposer les poussoirs de soupapes
8 et les cales 9.
Choisir la cale correcte à l’aide du
tableau suivant:
Epaisseur de caleNombre d’épais-
seurs disponibles:
25
N˚ 120
à
N˚ 2401,20 mm
à
2,40 mm Les cales sont dis-
ponibles par
incréments de
0,05 mm.
N.B.:
Enlever les boulons de chapeau
d’arbre à cames en suivant un ordre
entrecroisé et en procédant de l’exté-
rieur vers l’intérieur.
N.B.:
Attacher un fil 3 à la chaîne de dis-
tribution pour éviter qu’elle tombe
dans le carter.
N.B.:
Placer un chiffon dans la cavité de
la chaîne de distribution pour
empêcher les cales de tomber dans
le carter.
Noter la position de chaque pous-
soir de soupape et de chaque cale
afin de pouvoir les remettre en
place dans leur position d’origine.
N.B.:
L’épaisseur a de chaque cale est
indiquée en centièmes de millimètres
sur la face de la cale. 5. Ajustar:
Holgura de la válvula
Pasos de ajuste:
Afloje el perno de la tapa del tensa-
dor de la cadena de distribución.
Extraiga el tensador de la cadena
de distribución y las tapas del árbol
de levas.
Extraiga el árbol de levas (admi-
sión 1 y escape 2).
Extraiga la guía de descompresión
4, el cable 5, el perno 6 y el eje
de descompresión 7.
Extraiga los empujadores de vál-
vula 8 y los suplementos 9.
Seleccione el suplemento apro-
piado utilizando la tabla de selec-
ción de suplementos:
Rango del suple-
mentoDisponibilidad del
suplemento:
25 incrementos
N˚ 120
~
N˚ 2401,20 mm
~
2,40 mmLos suplementos
están disponibles
en incrementos de
0,05 mm
NOTA:
Extraiga los pernos de la tapa del
árbol de levas mediante un patrón
cruzado desde el exterior hacia el
interior.
NOTA:
Coloque el cable 3 en la correa de
distribución para evitar que se caiga
al cárter.
NOTA:
Coloque un paño en la correa de
distribución para evitar que los
suplementos se caigan al cárter.
Identifique cada empujador de la
válvula y la posición de cada suple-
mento cuidadosamente de forma
que pueda instalarlo nuevamente
en su posición original.
NOTA:
El espesor a de cada suplemento
está indicado mediante cientos de
milímetros en la superficie superior
del suplemento.

3 - 22
INSP
ADJ
VALVE CLEARANCE ADJUSTMENT
Round off the last digit of the installed pad
number to the nearest increment.
Last digit of pad
numberRounded value
0, 1 or 2 0
4, 5 or 6 5
8 or 9 10
EXAMPLE:
Installed pad number = 148
Rounded off value = 150
NOTE:
Pads can only be selected in 0.05 mm incre-
ments.

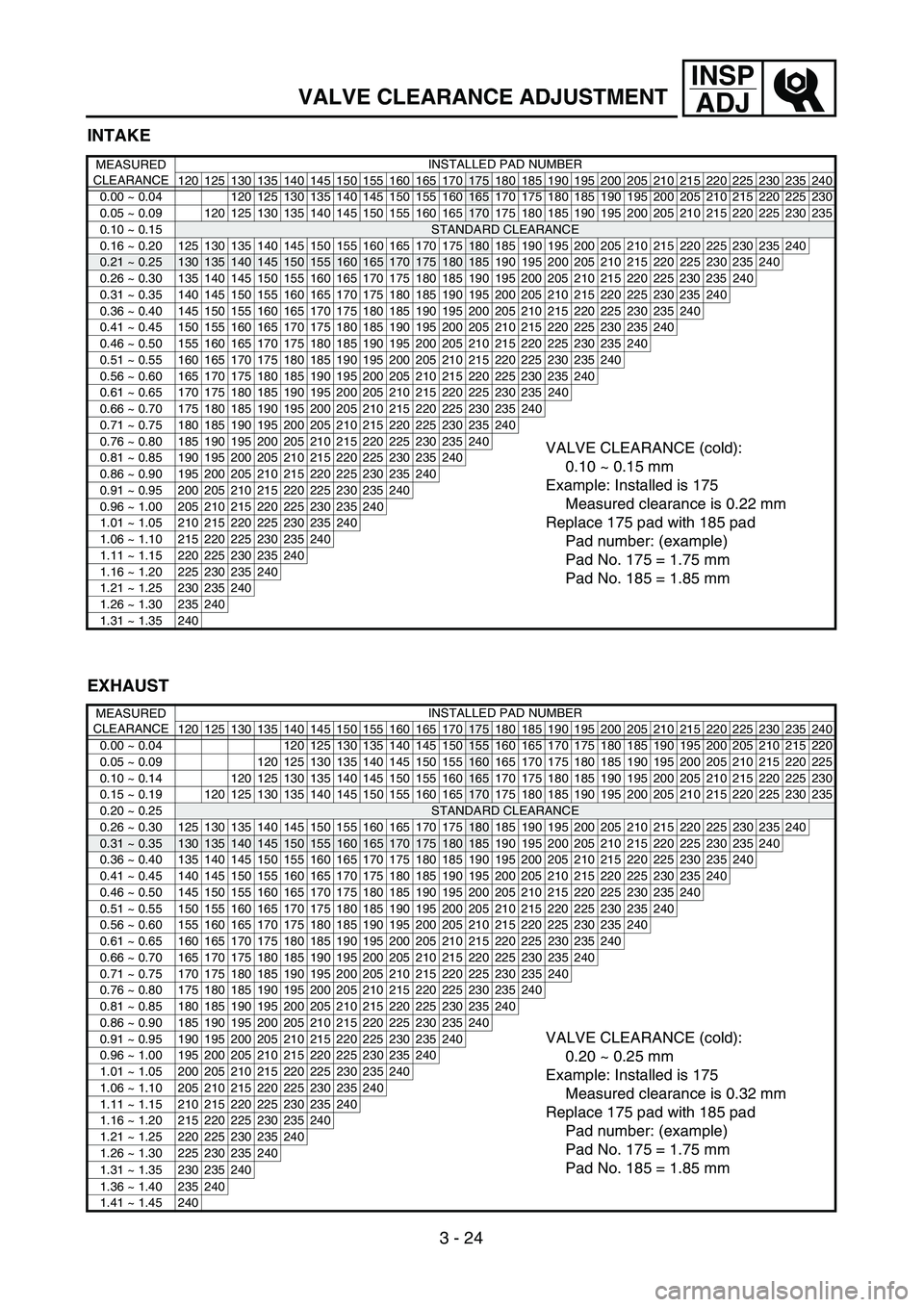

Locate the rounded-off value and the mea-
sured valve clearance in the chart “PAD
SELECTION TABLE”. The field where
these two coordinates intersect shows the
new pad number to use.
NOTE:
Use the new pad number only as a guide
when verifying the valve clearance adjust-
ment.
Install the new pads 0 and the valve lift-
ers A.
NOTE:
Apply the engine oil on the valve lifters.
Apply the molybdenum disulfide oil on the
valve stem ends.
Valve lifter must turn smoothly when
rotated with a finger.
Be careful to reinstall valve lifters and
pads in their original place.
Install the decompression shaft B, plain
washer C, bolt D, guide E, bolt F and
decompression cable G.
NOTE:
Apply the engine oil on the decompression
shaft.
T R..
Bolt (decompression shaft):
7 Nm (0.7 m • kg, 5.1 ft • lb)
Bolt (guide):
10 Nm (1.0 m • kg, 7.2 ft • lb)

INSP
ADJ
REGLAGE DU JEU DE SOUPAPES
VENTILSPIEL EINSTELLEN
AJUSTE DE LA HOLGURA DE LA VÁLVULA
Hundertstel gemäß Tabelle run-
den.
Letzte Ziffer auf
dem PlättchenGerundeter Wert
0, 1 oder 2 0
4, 5 oder 6 5
8 ober 9 10
BEISPIEL:
Nr. des ausgebauten Ventilplätt-
chens = 148
Gerundeter Wert = 150

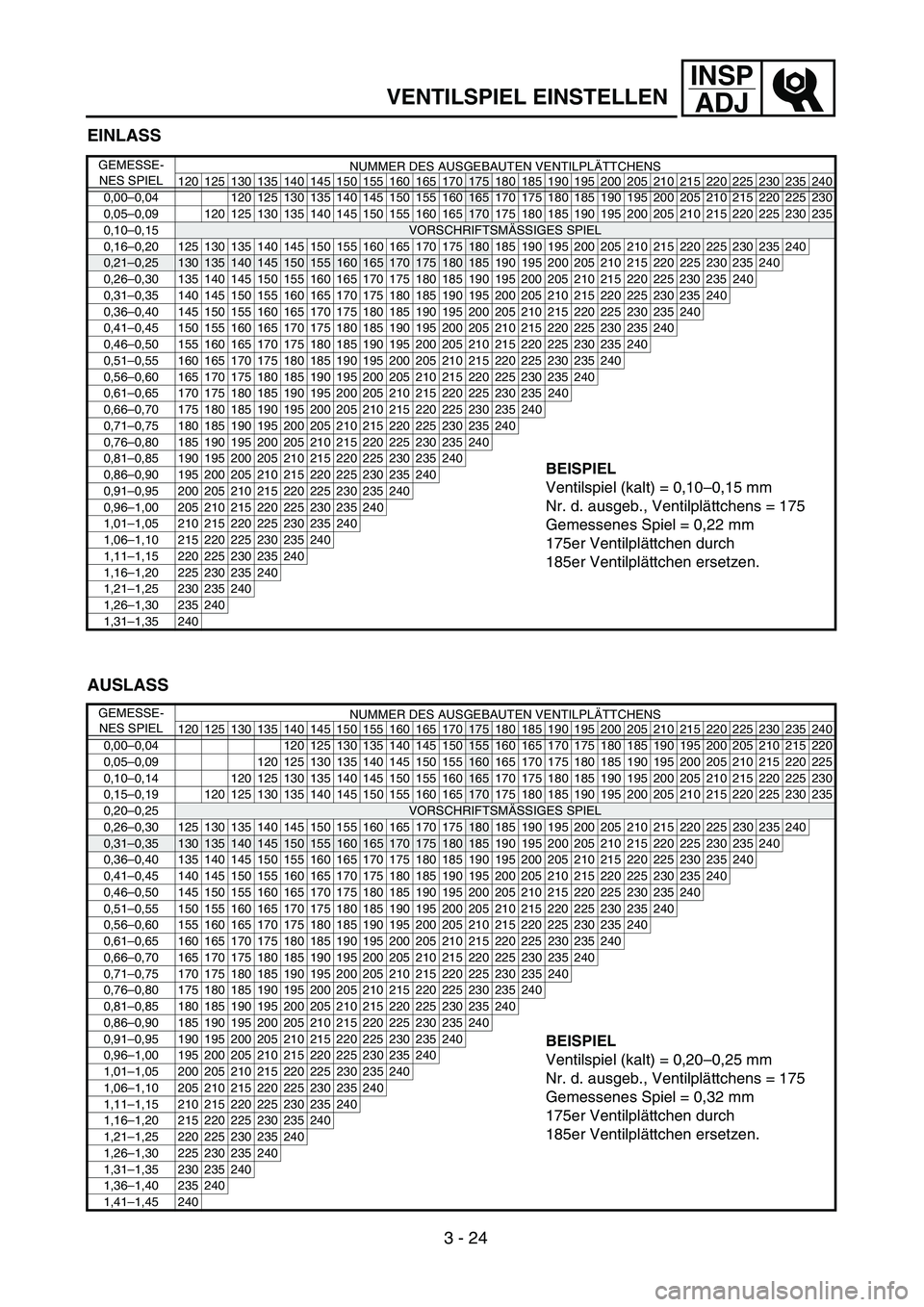

Gerundete Ventilplättchen-
Nummer und gemessenes Ven-
tilspiel in der nachfolgenden Ta-
belle suchen. Aus dem Schnitt-
punkt der beiden Koordinaten
ergibt sich die neue Ventilplätt-
chen-Stärke bzw. -Nummer.
Neue Ventilplättchen 0 und
Tassenstößel A einsetzen.
Die Dekompressionswelle B,
Scheibe C, Schraube D, Füh-
rung E, Schraube F und den
Dekompressions-Seilzug G
einbauen.
HINWEIS:
Motoröl auf die Dekompressions-
welle auftragen.
T R..
Schraube (Dekompres-
sionswelle)
7 Nm (0,7 m • kg)
Schraube (Führung)
10 Nm (1,0 m • kg)
HINWEIS:
Ventilplättchen sind nur in Abstu-
fungen von 0,05 mm erhältlich. Da
werkseitig in der Fertigung jedoch
auch Ventilplättchen in 0,01-mm-
Stufen verwendet werden, ist das
Auf- bzw. Abrunden notwendig,
um die nächstliegende 0,05-mm-
Stufe zu bestimmen.
HINWEIS:
Bei einer Nachkontrolle dient die
neue Ventilplättchen-Stärke zu-
nächst nur als Bezugsgröße.
HINWEIS:
Motoröl auf die Tassenstößel
auftragen.
Molybdändisulfidöl auf die Spit-
zen der Ventilschäfte auftragen.
Die Tassenstößel müssen sich
mühelos mit einem Finger dre-
hen lassen.
Die Ventilplättchen und Tassen-
stößel müssen an der ursprüng-
lichen Stelle eingesetzt werden.

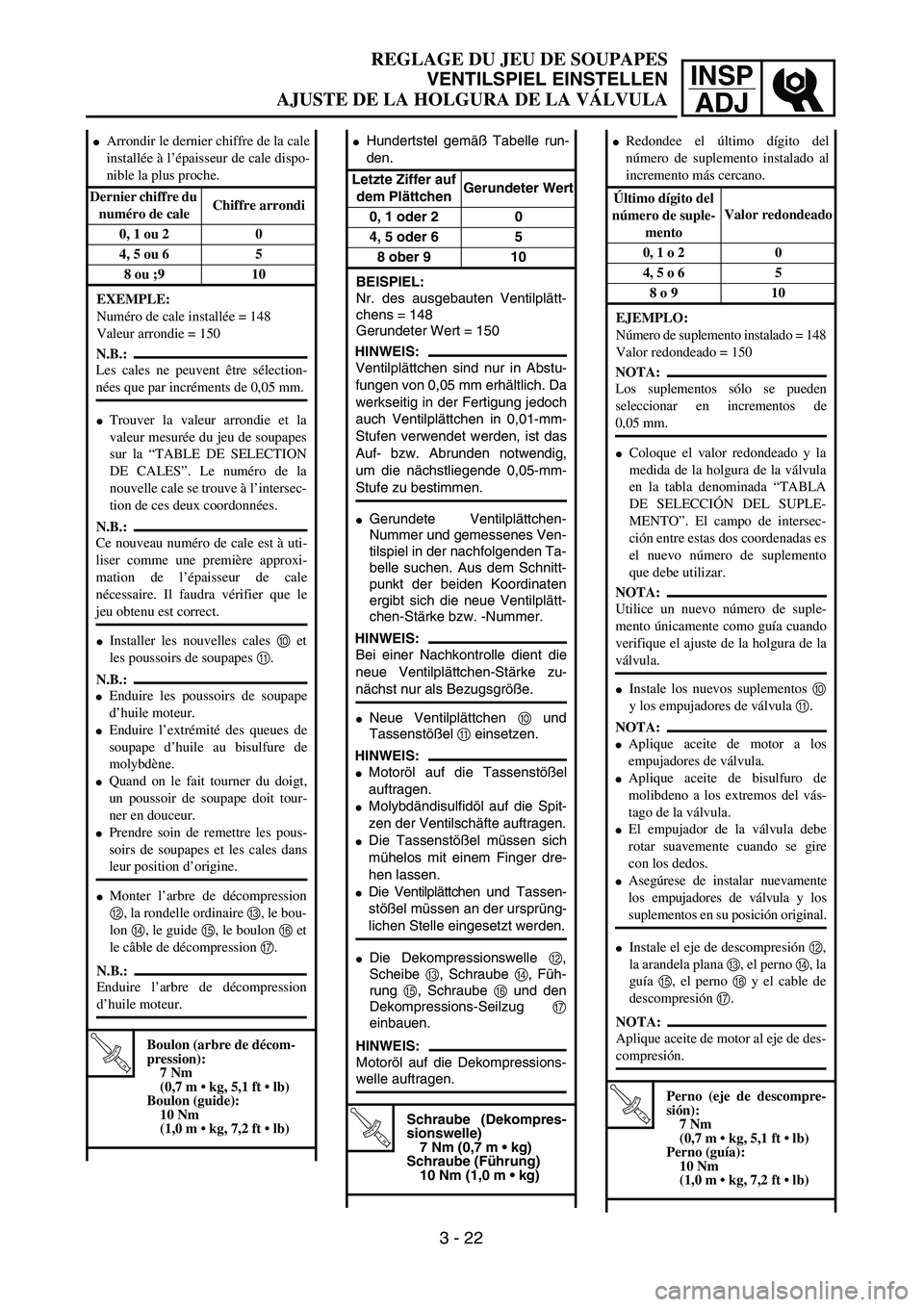

Arrondir le dernier chiffre de la cale
installée à l’épaisseur de cale dispo-
nible la plus proche.
Dernier chiffre du
numéro de cale Chiffre arrondi
0, 1 ou 2 0
4, 5 ou 6 5
8 ou ;9 10
EXEMPLE:
Numéro de cale installée = 148
Valeur arrondie = 150

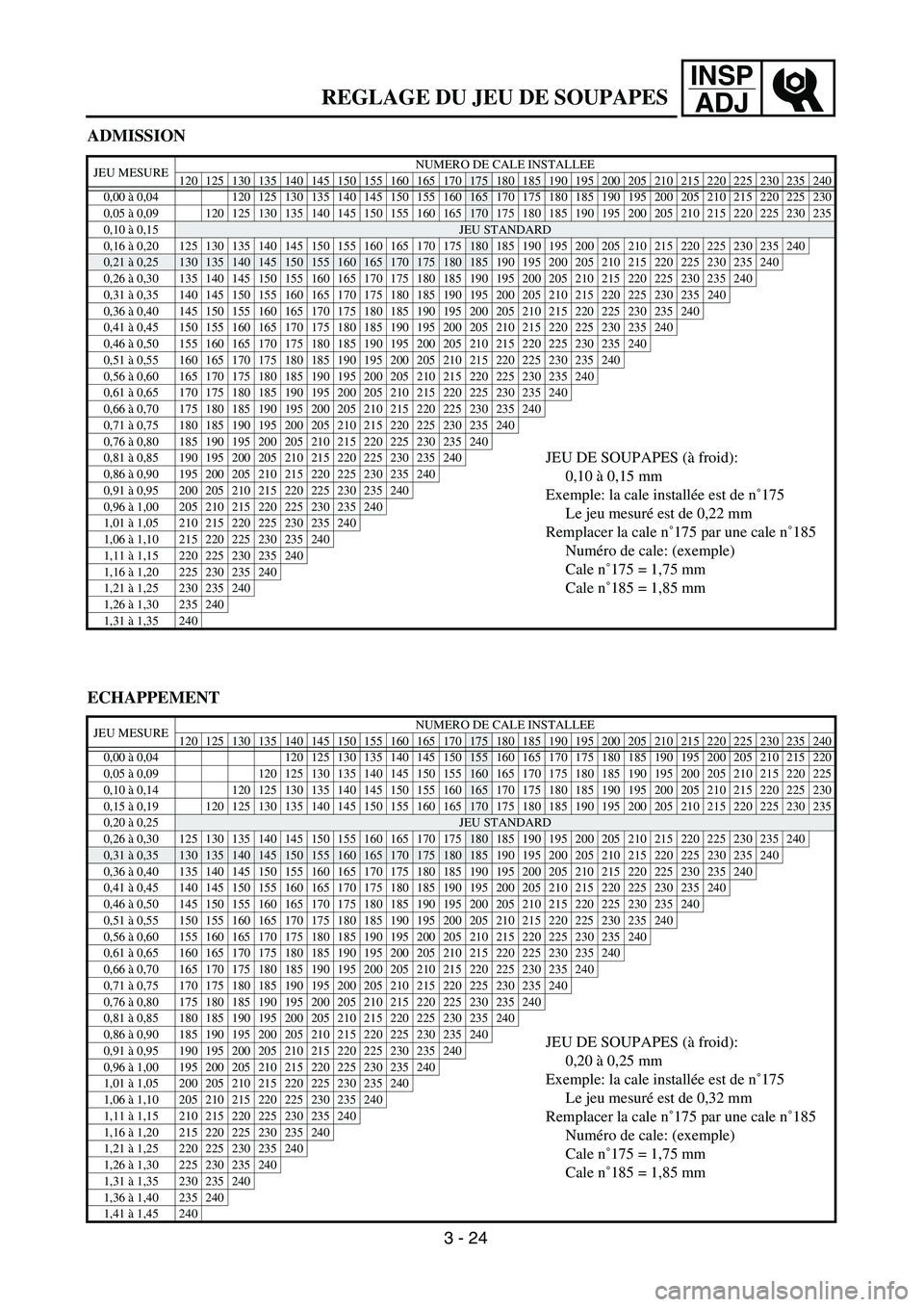

Trouver la valeur arrondie et la
valeur mesurée du jeu de soupapes
sur la “TABLE DE SELECTION
DE CALES”. Le numéro de la
nouvelle cale se trouve à l’intersec-
tion de ces deux coordonnées.
Installer les nouvelles cales 0 et
les poussoirs de soupapes A.
Monter l’arbre de décompression
B, la rondelle ordinaire C, le bou-
lon D, le guide E, le boulon F et
le câble de décompression G.
N.B.:
Enduire l’arbre de décompression
d’huile moteur.
T R..
Boulon (arbre de décom-
pression):
7 Nm
(0,7 m • kg, 5,1 ft • lb)
Boulon (guide):
10 Nm
(1,0 m • kg, 7,2 ft • lb)
N.B.:
Les cales ne peuvent être sélection-
nées que par incréments de 0,05 mm.
N.B.:
Ce nouveau numéro de cale est à uti-
liser comme une première approxi-
mation de l’épaisseur de cale
nécessaire. Il faudra vérifier que le
jeu obtenu est correct.
N.B.:
Enduire les poussoirs de soupape
d’huile moteur.
Enduire l’extrémité des queues de
soupape d’huile au bisulfure de
molybdène.
Quand on le fait tourner du doigt,
un poussoir de soupape doit tour-
ner en douceur.
Prendre soin de remettre les pous-
soirs de soupapes et les cales dans
leur position d’origine.
3 - 22
Redondee el último dígito del
número de suplemento instalado al
incremento más cercano.
Último dígito del
número de suple-
mentoValor redondeado
0, 1 o 2 0
4, 5 o 6 5
8 o 9 10
EJEMPLO:
Número de suplemento instalado = 148
Valor redondeado = 150

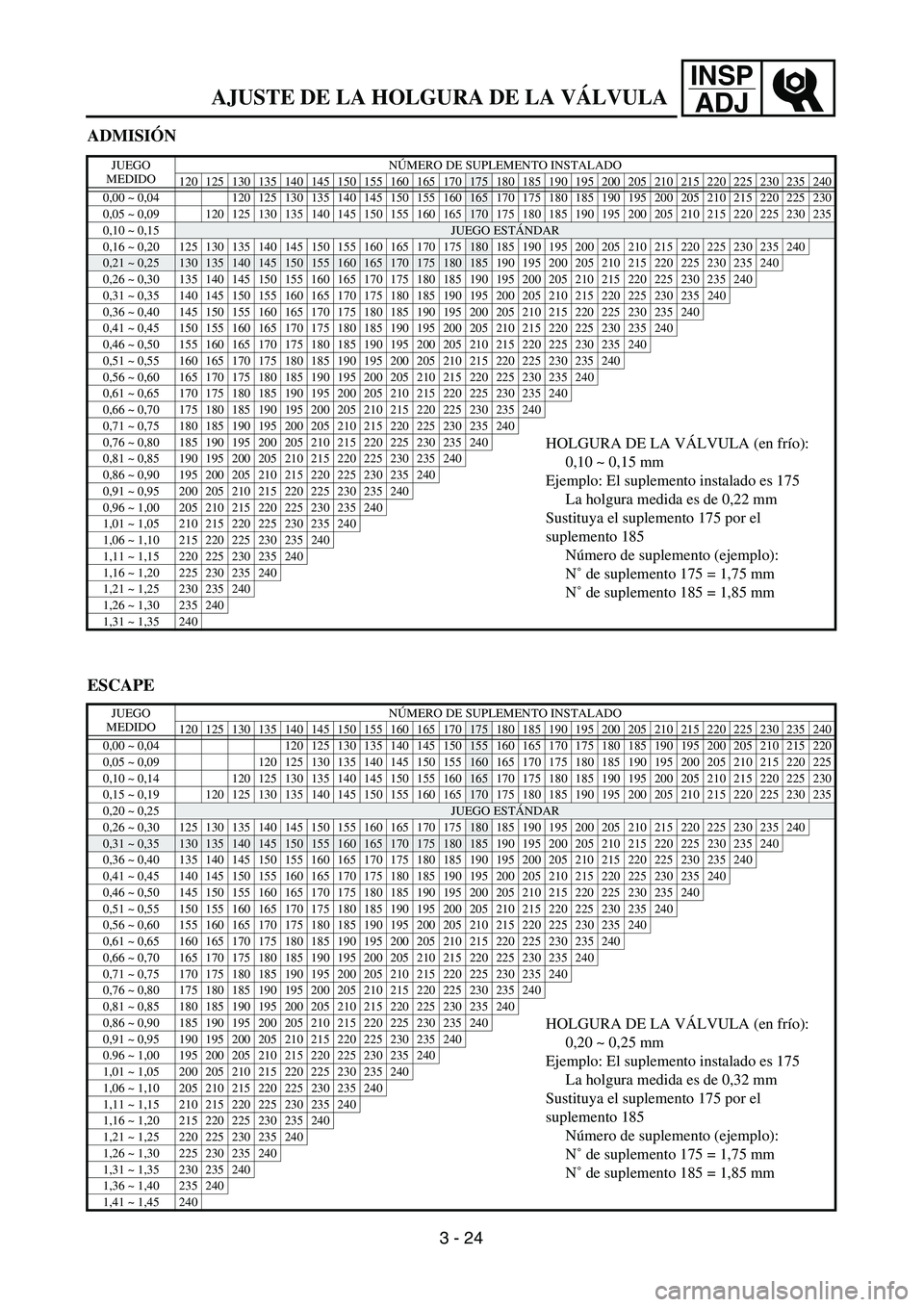

Coloque el valor redondeado y la
medida de la holgura de la válvula
en la tabla denominada “TABLA
DE SELECCIÓN DEL SUPLE-
MENTO”. El campo de intersec-
ción entre estas dos coordenadas es
el nuevo número de suplemento
que debe utilizar.
Instale los nuevos suplementos 0
y los empujadores de válvula A.
Instale el eje de descompresión B,
la arandela plana C, el perno D, la
guía E, el perno F y el cable de
descompresión G.
NOTA:
Aplique aceite de motor al eje de des-
compresión.
T R..
Perno (eje de descompre-
sión):
7 Nm
(0,7 m • kg, 5,1 ft • lb)
Perno (guía):
10 Nm
(1,0 m • kg, 7,2 ft • lb)
NOTA:
Los suplementos sólo se pueden
seleccionar en incrementos de
0,05 mm.
NOTA:
Utilice un nuevo número de suple-
mento únicamente como guía cuando
verifique el ajuste de la holgura de la
válvula.
NOTA:
Aplique aceite de motor a los
empujadores de válvula.
Aplique aceite de bisulfuro de
molibdeno a los extremos del vás-
tago de la válvula.
El empujador de la válvula debe
rotar suavemente cuando se gire
con los dedos.
Asegúrese de instalar nuevamente
los empujadores de válvula y los
suplementos en su posición original.

3 - 23
INSP
ADJ
VALVE CLEARANCE ADJUSTMENT
6. Install:
All removed parts
NOTE:
Install all removed parts in reversed order of
their removal. Note the following points.
Install the camshafts (exhaust and intake),
the timing chain and the camshaft caps.
Refer to “CAMSHAFTS” section in the
CHAPTER 4.
T R..
Bolt (camshaft cap):
10 Nm (1.0 m • kg, 7.2 ft • lb)
Install the timing chain tensioner.
Refer to “CAMSHAFTS” section in the
CHAPTER 4.
NOTE:
Turn the crankshaft counterclockwise sev-
eral turns so that the installed parts settle
into the right position.
Recheck the valve clearance.
If the clearance is still incorrect, repeat all
the clearance adjustment steps until the
specified clearance is obtained.

INSP
ADJ

REGLAGE DU JEU DE SOUPAPES
VENTILSPIEL EINSTELLEN
AJUSTE DE LA HOLGURA DE LA VÁLVULA

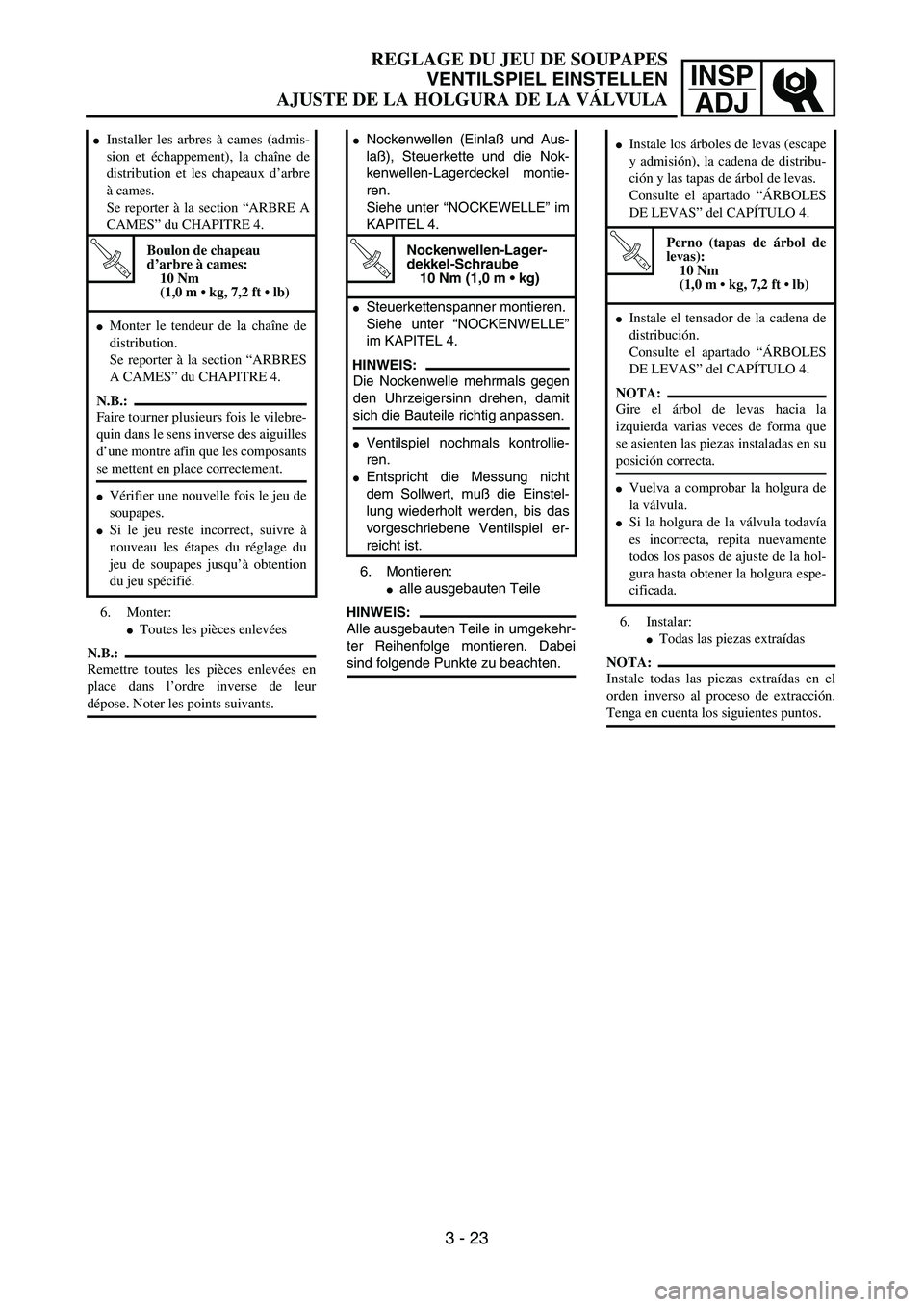

6. Monter:

Toutes les pièces enlevées
N.B.:

Remettre toutes les pièces enlevées en
place dans l’ordre inverse de leur
dépose. Noter les points suivants.

Installer les arbres à cames (admis-
sion et échappement), la chaîne de
distribution et les chapeaux d’arbre
à cames.
Se reporter à la section “ARBRE A
CAMES” du CHAPITRE 4.
T R..

Boulon de chapeau
d’arbre à cames:
10 Nm
(1,0 m • kg, 7,2 ft • lb)

Monter le tendeur de la chaîne de
distribution.
Se reporter à la section “ARBRES
A CAMES” du CHAPITRE 4.
N.B.:

Faire tourner plusieurs fois le vilebre-
quin dans le sens inverse des aiguilles
d’une montre afin que les composants
se mettent en place correctement.

Vérifier une nouvelle fois le jeu de
soupapes.

Si le jeu reste incorrect, suivre à
nouveau les étapes du réglage du
jeu de soupapes jusqu’à obtention
du jeu spécifié.
3 - 23
6. Montieren:

alle ausgebauten Teile
HINWEIS:

Alle ausgebauten Teile in umgekehr-
ter Reihenfolge montieren. Dabei
sind folgende Punkte zu beachten.

Nockenwellen (Einlaß und Aus-
laß), Steuerkette und die Nok-
kenwellen-Lagerdeckel montie-
ren.
Siehe unter “NOCKEWELLE” im
KAPITEL 4.
T R..

Nockenwellen-Lager-
dekkel-Schraube
10 Nm (1,0 m • kg)

Steuerkettenspanner montieren.
Siehe unter “NOCKENWELLE”
im KAPITEL 4.
HINWEIS:

Die Nockenwelle mehrmals gegen
den Uhrzeigersinn drehen, damit
sich die Bauteile richtig anpassen.

Ventilspiel nochmals kontrollie-
ren.

Entspricht die Messung nicht
dem Sollwert, muß die Einstel-
lung wiederholt werden, bis das
vorgeschriebene Ventilspiel er-
reicht ist.
6. Instalar:

Todas las piezas extraídas
NOTA:

Instale todas las piezas extraídas en el
orden inverso al proceso de extracción.
Tenga en cuenta los siguientes puntos.

Instale los árboles de levas (escape
y admisión), la cadena de distribu-
ción y las tapas de árbol de levas.
Consulte el apartado “ÁRBOLES
DE LEVAS” del CAPÍTULO 4.
T R..

Perno (tapas de árbol de
levas):
10 Nm
(1,0 m • kg, 7,2 ft • lb)

Instale el tensador de la cadena de
distribución.
Consulte el apartado “ÁRBOLES
DE LEVAS” del CAPÍTULO 4.
NOTA:

Gire el árbol de levas hacia la
izquierda varias veces de forma que
se asienten las piezas instaladas en su
posición correcta.

Vuelva a comprobar la holgura de
la válvula.

Si la holgura de la válvula todavía
es incorrecta, repita nuevamente
todos los pasos de ajuste de la hol-
gura hasta obtener la holgura espe-
cificada.

3 - 24
INSP
ADJ
VALVE CLEARANCE ADJUSTMENT
INTAKE
MEASURED
CLEARANCEINSTALLED PAD NUMBER
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.00 ~ 0.04 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0.05 ~ 0.09
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0.10 ~ 0.15
STANDARD CLEARANCE
0.16 ~ 0.20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0.21 ~ 0.25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0.26 ~ 0.30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.31 ~ 0.35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.36 ~ 0.40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.41 ~ 0.45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.46 ~ 0.50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.51 ~ 0.55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.56 ~ 0.60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.61 ~ 0.65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.66 ~ 0.70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.71 ~ 0.75 180 185 190 195 200 205 210 215 220 225 230 235240
0.76 ~ 0.80 185 190 195 200 205 210 215 220 225 230 235240VALVE CLEARANCE (cold):
0.10 ~ 0.15 mm
Example: Installed is 175
Measured clearance is 0.22 mm
Replace 175 pad with 185 pad
Pad number: (example)
Pad No. 175 = 1.75 mm
Pad No. 185 = 1.85 mm0.81 ~ 0.85 190 195 200 205 210 215 220 225 230 235240
0.86 ~ 0.90 195 200 205 210 215 220 225 230 235240
0.91 ~ 0.95 200 205 210 215 220 225 230 235240
0.96 ~ 1.00 205 210 215 220 225 230 235240
1.01 ~ 1.05 210 215 220 225 230 235240
1.06 ~ 1.10 215 220 225 230 235240
1.11 ~ 1.15 220 225 230 235240
1.16 ~ 1.20 225 230 235240
1.21 ~ 1.25 230 235240
1.26 ~ 1.30 235240
1.31 ~ 1.35 240
EXHAUST
MEASURED
CLEARANCEINSTALLED PAD NUMBER
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.00 ~ 0.04 120 125 130 135 140 145
150155 160 165 170 175 180 185 190 195 200 205 210 215 220
0.05 ~ 0.09
120 125 130 135 140 145 150 155160 165 170 175 180 185 190 195 200 205 210 215 220 225
0.10 ~ 0.14
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0.15 ~ 0.19120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0.20 ~ 0.25
STANDARD CLEARANCE
0.26 ~ 0.30 125 130 135 140 145 150 155 160 165 170 175180 185 190 195 200 205 210 215 220 225230235240
0.31 ~ 0.35130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0.36 ~ 0.40 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.41 ~ 0.45 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.46 ~ 0.50 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.51 ~ 0.55 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.56 ~ 0.60 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.61 ~ 0.65 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.66 ~ 0.70 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.71 ~ 0.75 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.76 ~ 0.80 175 180 185 190 195 200 205 210 215 220 225230235240
0.81 ~ 0.85 180 185 190 195 200 205 210 215 220 225230235240
0.86 ~ 0.90 185 190 195 200 205 210 215 220 225230235240
VALVE CLEARANCE (cold):
0.20 ~ 0.25 mm
Example: Installed is 175
Measured clearance is 0.32 mm
Replace 175 pad with 185 pad
Pad number: (example)
Pad No. 175 = 1.75 mm
Pad No. 185 = 1.85 mm0.91 ~ 0.95 190 195 200 205 210 215 220 225230235240
0.96 ~ 1.00 195 200 205 210 215 220 225230235240
1.01 ~ 1.05 200 205 210 215 220 225230235240
1.06 ~ 1.10 205 210 215 220 225230235240
1.11 ~ 1.15 210 215 220 225230235240
1.16 ~ 1.20 215 220 225230235240
1.21 ~ 1.25 220 225230235240
1.26 ~ 1.30 225230235240
1.31 ~ 1.35 230235240
1.36 ~ 1.40 235240
1.41 ~ 1.45 240

INSP
ADJ
ADMISSION
JEU MESURENUMERO DE CALE INSTALLEE
120 125 130 135 140 145 150 155 160 165 170175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00 à 0,04 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,05 à 0,09
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0,10 à 0,15
JEU STANDARD
0,16 à 0,20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0,21 à 0,25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0,26 à 0,30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,31 à 0,35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,36 à 0,40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,41 à 0,45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,46 à 0,50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,51 à 0,55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,56 à 0,60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,61 à 0,65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,66 à 0,70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,71 à 0,75 180 185 190 195 200 205 210 215 220 225 230 235240
0,76 à 0,80 185 190 195 200 205 210 215 220 225 230 235240
JEU DE SOUPAPES (à froid):
0,10 à 0,15 mm
Exemple: la cale installée est de n˚175
Le jeu mesuré est de 0,22 mm
Remplacer la cale n˚175 par une cale n˚185
Numéro de cale: (exemple)
Cale n˚175 = 1,75 mm
Cale n˚185 = 1,85 mm0,81 à 0,85 190 195 200 205 210 215 220 225 230 235240
0,86 à 0,90 195 200 205 210 215 220 225 230 235240
0,91 à 0,95 200 205 210 215 220 225 230 235240
0,96 à 1,00 205 210 215 220 225 230 235240
1,01 à 1,05 210 215 220 225 230 235240
1,06 à 1,10 215 220 225 230 235240
1,11 à 1,15 220 225 230 235240
1,16 à 1,20 225 230 235240
1,21 à 1,25 230 235240
1,26 à 1,30 235240
1,31 à 1,35 240
ECHAPPEMENT
JEU MESURENUMERO DE CALE INSTALLEE
120 125 130 135 140 145 150 155 160 165 170175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00 à 0,04 120 125 130 135 140 145
150155 160 165 170 175 180 185 190 195 200 205 210 215 220
0,05 à 0,09
120 125 130 135 140 145 150 155160 165 170 175 180 185 190 195 200 205 210 215 220 225
0,10 à 0,14
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,15 à 0,19120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0,20 à 0,25
JEU STANDARD
0,26 à 0,30 125 130 135 140 145 150 155 160 165 170 175180 185 190 195 200 205 210 215 220 225230235240
0,31 à 0,35130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0,36 à 0,40 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,41 à 0,45 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,46 à 0,50 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,51 à 0,55 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,56 à 0,60 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,61 à 0,65 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,66 à 0,70 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,71 à 0,75 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,76 à 0,80 175 180 185 190 195 200 205 210 215 220 225230235240
0,81 à 0,85 180 185 190 195 200 205 210 215 220 225230235240
0,86 à 0,90 185 190 195 200 205 210 215 220 225230235240JEU DE SOUPAPES (à froid):
0,20 à 0,25 mm
Exemple: la cale installée est de n˚175
Le jeu mesuré est de 0,32 mm
Remplacer la cale n˚175 par une cale n˚185
Numéro de cale: (exemple)
Cale n˚175 = 1,75 mm
Cale n˚185 = 1,85 mm0,91 à 0,95 190 195 200 205 210 215 220 225230235240
0,96 à 1,00 195 200 205 210 215 220 225230235240
1,01 à 1,05 200 205 210 215 220 225230235240
1,06 à 1,10 205 210 215 220 225230235240
1,11 à 1,15 210 215 220 225230235240
1,16 à 1,20 215 220 225230235240
1,21 à 1,25 220 225230235240
1,26 à 1,30 225230235240
1,31 à 1,35 230235240
1,36 à 1,40 235240
1,41 à 1,45 240
REGLAGE DU JEU DE SOUPAPES
3 - 24

INSP
ADJ
VENTILSPIEL EINSTELLEN
EINLASS
GEMESSE-
NES SPIELNUMMER DES AUSGEBAUTEN VENTILPLÄTTCHENS
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00–0,04 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,05–0,09
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0,10–0,15
VORSCHRIFTSMÄSSIGES SPIEL
0,16–0,20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0,21–0,25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0,26–0,30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,31–0,35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,36–0,40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,41–0,45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,46–0,50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,51–0,55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,56–0,60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,61–0,65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,66–0,70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,71–0,75 180 185 190 195 200 205 210 215 220 225 230 235240
0,76–0,80 185 190 195 200 205 210 215 220 225 230 235240
BEISPIEL
Ventilspiel (kalt) = 0,10–0,15 mm
Nr. d. ausgeb., Ventilplättchens = 175
Gemessenes Spiel = 0,22 mm
175er Ventilplättchen durch
185er Ventilplättchen ersetzen.0,81–0,85 190 195 200 205 210 215 220 225 230 235240
0,86–0,90 195 200 205 210 215 220 225 230 235240
0,91–0,95 200 205 210 215 220 225 230 235240
0,96–1,00 205 210 215 220 225 230 235240
1,01–1,05 210 215 220 225 230 235240
1,06–1,10 215 220 225 230 235240
1,11–1,15 220 225 230 235240
1,16–1,20 225 230 235240
1,21–1,25 230 235240
1,26–1,30 235240
1,31–1,35 240
AUSLASS
GEMESSE-
NES SPIELNUMMER DES AUSGEBAUTEN VENTILPLÄTTCHENS
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00–0,04 120 125 130 135 140 145
150155 160 165 170 175 180 185 190 195 200 205 210 215 220
0,05–0,09
120 125 130 135 140 145 150 155160 165 170 175 180 185 190 195 200 205 210 215 220 225
0,10–0,14
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,15–0,19120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0,20–0,25
VORSCHRIFTSMÄSSIGES SPIEL
0,26–0,30 125 130 135 140 145 150 155 160 165 170 175180 185 190 195 200 205 210 215 220 225230235240
0,31–0,35130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0,36–0,40 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,41–0,45 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,46–0,50 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,51–0,55 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,56–0,60 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,61–0,65 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,66–0,70 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,71–0,75 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,76–0,80 175 180 185 190 195 200 205 210 215 220 225230235240
0,81–0,85 180 185 190 195 200 205 210 215 220 225230235240
0,86–0,90 185 190 195 200 205 210 215 220 225230235240
BEISPIEL
Ventilspiel (kalt) = 0,20–0,25 mm
Nr. d. ausgeb., Ventilplättchens = 175
Gemessenes Spiel = 0,32 mm
175er Ventilplättchen durch
185er Ventilplättchen ersetzen.0,91–0,95 190 195 200 205 210 215 220 225230235240
0,96–1,00 195 200 205 210 215 220 225230235240
1,01–1,05 200 205 210 215 220 225230235240
1,06–1,10 205 210 215 220 225230235240
1,11–1,15 210 215 220 225230235240
1,16–1,20 215 220 225230235240
1,21–1,25 220 225230235240
1,26–1,30 225230235240
1,31–1,35 230235240
1,36–1,40 235240
1,41–1,45 240
3 - 24

INSP
ADJ
AJUSTE DE LA HOLGURA DE LA VÁLVULA
ADMISIÓN
JUEGO
MEDIDONÚMERO DE SUPLEMENTO INSTALADO
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00 ~ 0,04 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,05 ~ 0,09
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0,10 ~ 0,15
JUEGO ESTÁNDAR
0,16 ~ 0,20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0,21 ~ 0,25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0,26 ~ 0,30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,31 ~ 0,35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,36 ~ 0,40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,41 ~ 0,45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,46 ~ 0,50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,51 ~ 0,55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,56 ~ 0,60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,61 ~ 0,65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,66 ~ 0,70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0,71 ~ 0,75 180 185 190 195 200 205 210 215 220 225 230 235240
0,76 ~ 0,80 185 190 195 200 205 210 215 220 225 230 235240HOLGURA DE LA VÁLVULA (en frío):
0,10 ~ 0,15 mm
Ejemplo: El suplemento instalado es 175
La holgura medida es de 0,22 mm
Sustituya el suplemento 175 por el
suplemento 185
Número de suplemento (ejemplo):
N˚ de suplemento 175 = 1,75 mm
N˚ de suplemento 185 = 1,85 mm0,81 ~ 0,85 190 195 200 205 210 215 220 225 230 235240
0,86 ~ 0,90 195 200 205 210 215 220 225 230 235240
0,91 ~ 0,95 200 205 210 215 220 225 230 235240
0,96 ~ 1,00 205 210 215 220 225 230 235240
1,01 ~ 1,05 210 215 220 225 230 235240
1,06 ~ 1,10 215 220 225 230 235240
1,11 ~ 1,15 220 225 230 235240
1,16 ~ 1,20 225 230 235240
1,21 ~ 1,25 230 235240
1,26 ~ 1,30 235240
1,31 ~ 1,35 240
ESCAPE
JUEGO
MEDIDONÚMERO DE SUPLEMENTO INSTALADO
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0,00 ~ 0,04 120 125 130 135 140 145
150155 160 165 170 175 180 185 190 195 200 205 210 215 220
0,05 ~ 0,09
120 125 130 135 140 145 150 155160 165 170 175 180 185 190 195 200 205 210 215 220 225
0,10 ~ 0,14
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0,15 ~ 0,19120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0,20 ~ 0,25
JUEGO ESTÁNDAR
0,26 ~ 0,30 125 130 135 140 145 150 155 160 165 170 175180 185 190 195 200 205 210 215 220 225230235240
0,31 ~ 0,35130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0,36 ~ 0,40 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,41 ~ 0,45 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,46 ~ 0,50 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,51 ~ 0,55 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,56 ~ 0,60 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,61 ~ 0,65 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,66 ~ 0,70 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,71 ~ 0,75 170 175 180 185 190 195 200 205 210 215 220 225230235240
0,76 ~ 0,80 175 180 185 190 195 200 205 210 215 220 225230235240
0,81 ~ 0,85 180 185 190 195 200 205 210 215 220 225230235240
0,86 ~ 0,90 185 190 195 200 205 210 215 220 225230235240HOLGURA DE LA VÁLVULA (en frío):
0,20 ~ 0,25 mm
Ejemplo: El suplemento instalado es 175
La holgura medida es de 0,32 mm
Sustituya el suplemento 175 por el
suplemento 185
Número de suplemento (ejemplo):
N˚ de suplemento 175 = 1,75 mm
N˚ de suplemento 185 = 1,85 mm0,91 ~ 0,95 190 195 200 205 210 215 220 225230235240
0.96 ~ 1,00 195 200 205 210 215 220 225230235240
1,01 ~ 1,05 200 205 210 215 220 225230235240
1,06 ~ 1,10 205 210 215 220 225230235240
1,11 ~ 1,15 210 215 220 225230235240
1,16 ~ 1,20 215 220 225230235240
1,21 ~ 1,25 220 225230235240
1,26 ~ 1,30 225230235240
1,31 ~ 1,35 230235240
1,36 ~ 1,40 235240
1,41 ~ 1,45 240
3 - 24

3 - 25
INSP
ADJ
SPARK ARRESTER CLEANING (For USA)
WARNING
Be sure the exhaust pipe and muffler are
cool before cleaning the spark arrester.
Do not start the engine when cleaning the
exhaust system.
1. Remove:
Bolt (spark arrester) 1 1
1
2. Remove:
Spark arrester 1
Pull the spark arrester out of the muf-
fler.
1
3. Clean:
Spark arrester
Tap the spark arrester lightly, then use
a wire brush to remove any carbon
deposits.
4. Install:
Spark arrester
Insert the spark arrester into the muffler
and align the bolt holes.
Bolt (spark arrester)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
SPARK ARRESTER CLEANING (For USA)
