YAMAHA WR 426F 2002 Owners Manual

2 - 1
CARACTERISTIQUES GENERALES (WR426F)SPEC
CARACTERISTIQUES
CARACTERISTIQUES GENERALES (WR426F)
Nom de modèle: WR426FP (USA)
WR426F (EUROPE)
WR426F(P) (CDN, AUS, NZ, ZA)
Numéro de code de modèle: 5NG5 (USA)
5NG6 (EUROPE)
5NG8 (CDN, AUS, NZ, ZA)
Dimensions:
Longueur hors-tout 2.171 mm (85,5 in)
Largeur hors-tout 827 mm (32,6 in)
Hauteur hors-tout 1.303 mm (51,3 in)
Hauteur de la selle 998 mm (39,3 in)
Empattement 1.490 mm (58,7 in)
Garde au sol minimale 373 mm (14,7 in)
Poids en ordre de marche:
Avec plein d’huile et de carburant 121,5 kg (268 lb)
Moteur:
Type de moteur 4 temps, refroidissement liquide, double arbre à
cames en tête (DOHC)
Dispositions de cylindres Monocylindre, incliné
Cylindrée 426 cm
3 (15,0 Imp oz, 14,4 US oz)
Alésage × course 95,0 × 60,1 mm (3,74 × 2,37 in)
Taux de compression 12,5 : 1
Système de démarrage Démarreur au pied
Système de graissage: Carter sec
Type ou grade d’huile:
Huile de moteur
(Pour les USA et le CDN)
Huile recommandée:
Min. 5 ˚C (40 ˚F) Å: Yamalube 4 (20W-40) ou
SAE 20W-40 de type SH (Sans additits anti-friction)
Max. 15 ˚C (60 ˚F) ı: Yamalube 4 (10W-30) ou
SAE 10W-30 de type SH (Sans additits anti-friction)
ou Yamalube 4-R (15W-50) (Sans additits anti-fric-
tion)
(Excepté pour les USA et le CDN)
Qualité API “SH” ou supérieure
-20
-4-10
140
3010
5020
6830
8640 50
104
122°CTemp.
°F
10W-30
10W-40
20W-40
20W-50
15W-40

2 - 2
CARACTERISTIQUES GENERALES (WR426F)SPEC
Quantité d’huile:
Huile de moteur
Vidange périodique 1,3 L (1,14 Imp qt, 1,37 US qt)
Avec remplacement du filtre à huile 1,4 L (1,23 Imp qt, 1,48 US qt)
Quantité totale 1,5 L (1,32 Imp qt, 1,59 US qt)
Capacité de liquide de refroidissement (toutes les
tuyauteries comprises):1,2 L (1,06 Imp qt, 1,27 US qt)
Filtre à air: Elément type humide
Essence:
Type Essence super sans plomb d’un indice d’octane de
recherche de 95 ou plus. (Excepté pour ZA)
Essence super (Pour ZA)
Capacité du réservoir
Réserve12 L (2,64 Imp gal, 3,17 US gal)
(Pour USA, CDN, AUS, NZ)
8,0 L (1,76 Imp gal, 2,11 US gal)
(Pour les EUROPE et le ZA)
1,6 L (0,35 Imp gal, 0,42 US gal)
(Pour USA, CDN, AUS, NZ)
1,4 L (0,31 Imp gal, 0,37 US gal)
(Pour les EUROPE et le ZA)
Carburateur:
Type FCR-MX39
Fabricant KEIHIN
Bougie:
Type/fabricant CR8E/NGK
U24ESR-N/DENSO
Ecartement des électrodes 0,7 à 0,8 mm (0,028 à 0,031 in)
Type d’embrayage: Humide, multi-disques
Transmission:
Système de réduction primaire Engrenage
Taux de réduction primaire 62/21 (2,952)
Système de réduction secondaire Entraînement par chaîne
Taux de réduction secondaire 50/14 (3,571)
Type de boîte de vitesse Prise constante, 5 rapports
Commande Au pied gauche
Taux de réduction: 1ère 29/12 (2,416)
2ème 26/15 (1,733)
3ème 21/16 (1,312)
4ème 21/20 (1,050)
5ème 21/25 (0,840)
Partie cycle:
Type de cadre Simple berceau dédouble
Angle de chasse 27,8˚
Chasse 123 mm (4,84 in)

2 - 3
CARACTERISTIQUES GENERALES (WR426F)SPEC
Pneu:
Type de pneu Avec chambre à air
Taille de pneu (avant) 80/100-21 51M (USA, CDN, ZA)
90/90-21 54R (EUROPE, AUS, NZ)
Taille de pneu (arrière) 110/100-18 64M (USA, CDN, ZA)
130/90-18 69R (EUROPE, AUS, NZ)
Pression de pneu (avant et arrière) 100 kPa (1,0 kgf/cm
2, 15 psi)
Freins:
Type de frein avant Frein à simple disque
Commande Main droite
Type de frein arrière Frein à simple disque
Commande Pied droit
Suspension:
Suspension avant Fourche télescopique
Suspension arrière Bras oscillant (monocross de type biellette)
Amortisseurs:
Amortisseur avant Ressort hélicoïdal/amortisseur huile
Amortisseur arrière Ressort hélicoïdal/amortisseur huile à gaz-huile
Débattement:
Roue avant 300 mm (11,8 in)
Roue arrière 315 mm (12,4 in)
Partie électrique:
Système d’allumage Magnéto CDI
Type de phare: Ampoule de quartz (halogène)
Puissance de l’ampoule × quantité:
Phare 12 V 60/55 W × 1
Feu arrière 12 V 21/5 W × 1

2 - 4
CARACTERISTIQUES D’ENTRETIEN (WR426F)SPEC
CARACTERISTIQUES D’ENTRETIEN (WR426F)
MOTEUR
Article Standard Limite
Culasse:
Limite de déformation ---- 0,05 mm
(0,002 in)
Cylindre:
Alésage 95,00 à 95,01 mm
(3,7402 à 3,7406 in)----
Limite d’ovalisation ---- 0,05 mm
(0,002 in)
Arbre à cames:
Méthode d’entraînement Transmission par chaîne (gauche) ----
Diamètre intérieur de chapeau 22,000 à 22,021 mm
(0,8661 à 0,8670 in)----
Diamètre extérieur d’arbre à cames 21,967 à 21,980 mm
(0,8648 à 0,8654 in)----
Jeu entre arbre à cames et chapeau 0,020 à 0,054 mm
(0,0008 à 0,0021 in)0,08 mm
(0,003 in)
Dimensions de came
Admission“A”31,7 à 31,8 mm
(1,2480 à 1,2520 in)31,6 mm
(1,244 in)
“B”22,95 à 23,05 mm
(0,9035 à 0,9075 in)22,85 mm
(0,900 in)
Echappement“A”31,2 à 31,3 mm
(1,2283 à 1,2323 in)31,1 mm
(1,224 in)
“B”22,95 à 23,05 mm
(0,9035 à 0,9075 in)22,85 mm
(0,900 in)
Limite de voile d’arbre à cames ---- 0,03 mm
(0,0012 in)
A
B

2 - 5
CARACTERISTIQUES D’ENTRETIEN (WR426F)SPEC
Chaîne de distribution:
Type de chaîne de distribution/nbre de maillons 92RH2010-120MPX/120 ----
Méthode de réglage de la chaîne de distribution Automatique ----
Soupape, siège de soupape, guide de soupape:
Jeu de soupape (à froid) AD 0,10 à 0,15 mm
(0,0039 à 0,0059 in)----
ECH 0,20 à 0,25 mm
(0,0079 à 0,0098 in)----
Dimensions des soupapes:
“A” diamètre de tête AD 26,9 à 27,1 mm
(1,0591 à 1,0669 in)----
ECH 27,9 à 28,1 mm
(1,0984 à 1,1063 in)----
“B” largeur de face AD 2,26 mm (0,089 in) ----
ECH 2,26 mm (0,089 in) ----
“C” largeur de siège AD 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
ECH 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
“D” épaisseur de rebord AD 1 mm (0,0394 in) 0,85 mm
(0,033 in)
ECH 1 mm (0,0394 in) 0,85 mm
(0,033 in)
Diamètre extérieur de queue AD4,475 à 4,490 mm
(0,1762 à 0,1768 in)4,445 mm
(0,1750 in)
ECH 4,965 à 4,980 mm
(0,1955 à 0,1961 in)4,935 mm
(0,1943 in)
Diamètre intérieur du guide AD 4,500 à 4,512 mm
(0,1772 à 0,1776 in)4,550 mm
(0,1791 in)
ECH 5,000 à 5,012 mm
(0,1969 à 0,1973 in)5,050 mm
(0,1988 in)
Jeu entre queue et guide AD0,010 à 0,037 mm
(0,0004 à 0,0015 in)0,08 mm
(0,003 in)
ECH 0,020 à 0,047 mm
(0,0008 à 0,0019 in)0,10 mm
(0,004 in)
Limite de faux-rond de queue ---- 0,01 mm
(0,0004 in) Article Standard Limite
A
Diamètre de tête
B
Largeur de faceC
Largeur de siège
D
Épaisseur de marge

2 - 6
CARACTERISTIQUES D’ENTRETIEN (WR426F)SPEC
Largeur de siège de soupape AD0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
ECH 0,9 à 1,1 mm
(0,0354 à 0,0433 in)1,6 mm
(0,0630 in)
Ressort de soupape:
Longueur libre AD 41,36 mm (1,63 in) 39,3 mm
(1,55 in)
ECH 43,60 mm (1,72 in) 41,4 mm
(1,63 in)
Longueur monté (soupape fermée) AD 32,87 mm (1,29 in) ----
ECH 35,38 mm (1,39 in) ----
Pression à la compression
(installé) AD 112,8 à 129,8 N
(11,5 à 13,2 kg, 25,35 à 29,10 lb)----
ECH 116,3 à 133,9 N
(11,9 à 13,7 kg, 26,23 à 30,20 lb)----
Limite d’inclinaison AD ---- 2,5˚/1,8 mm
(2,5˚/0,071 in)
ECH ---- 2,5˚/1,9 mm
(2,5˚/0,075 in)
Sens d’enroulement
(vue du dessus) AD Dans le sens des aiguilles d’une montre----
ECH Dans le sens des aiguilles d’une montre ----
Piston:
Jeu entre piston et cylindre 0,040 à 0,065 mm
(0,0016 à 0,0026 in)0,1 mm
(0,004 in)
Taille de piston “D”94,945 à 94,960 mm
(3,738 à 3,739 in)----
Point de mesure “H”9 mm (0,354 in) ----
Décalage de trou d’axe de piston 1 mm (0,0394 in) ----
Diamètre intérieur d’alésage d’axe de piston 19,004 à 19,015 mm
(0,7482 à 0,7486 in)19,045 mm
(0,7498 in)
Diamètre extérieur d’axe de piston 18,991 à 19,000 mm
(0,7477 à 0,7480 in)18,971 mm
(0,7469 in) Article Standard Limite
*
H
D

2 - 7
CARACTERISTIQUES D’ENTRETIEN (WR426F)SPEC
Segment:
Segment de feu:
Type Cylindrique ----
Dimensions (B × T) 1,2 × 3,5 mm (0,05 × 0,14 in) ----
Ecartement des becs (monté) 0,20 à 0,30 mm
(0,008 à 0,012 in)0,55 mm
(0,022 in)
Jeu latéral (monté) 0,030 à 0,065 mm
(0,0012 à 0,0026 in)0,12 mm
(0,005 in)
Segment d’étanchéité:
Type Fuselé----
Dimensions (B × T) 1,00 × 3,35 mm (0,04 × 0,13 in) ----
Ecartement des becs (monté) 0,35 à 0,50 mm
(0,014 à 0,020 in)0,85 mm
(0,033 in)
Jeu latéral 0,020 à 0,055 mm
(0,0008 à 0,0022 in)0,12 mm
(0,005 in)
Segment racleur d’huile:
Dimensions (B × T) 2,0 × 2,9 mm (0,08 × 0,11 in) ----
Ecartement des becs (monté) 0,2 à 0,5 mm (0,01 à 0,02 in) ----
Vilebrequin:
Largeur du vilebrequin “A”61,95 à 62,00 mm
(2,439 à 2,441 in)----
Limite de déflexion “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Jeu latéral de tête de bielle “D”0,15 à 0,45 mm
(0,0059 à 0,0177 in)0,50 mm
(0,02 in)
Déflexion de pied de bielle “F”0,4 à 1,0 mm
(0,02 à 0,04 in)2,0 mm
(0,08 in)
Dispositif d’équilibrage:
Type d’entraînement du dispositif Engrenage ----
Décompresseur:
Type Manuel ----
Jeu du câble 5 à 9 mm (0,20 à 0,35 in)
Type d’huile du filtre à air: Huile de moteur ----Article Standard Limite
T
B
B
T
B
T

2 - 8
CARACTERISTIQUES D’ENTRETIEN (WR426F)SPEC
Embrayage:
Epaisseur de disque de friction 2,9 à 3,1 mm (0,114 à 0,112 in) 2,7 mm
(0,106 in)
Quantité9 ----
Epaisseur de disque d’embrayage 1,1 à 1,3 mm (0,043 à 0,051 in) ----
Quantité8 ----
Limite de déformation ---- 0,1 mm
(0,004 in)
Longueur libre de ressort d’embrayage 48,4 mm (1,91 in) 47,4 mm
(1,87 in)
Quantité6 ----
Jeu de butée de cloche d’embrayage 0,10 à 0,35 mm
(0,0039 à 0,0138 in)----
Jeu radial de cloche d’embrayage 0,010 à 0,044 mm
(0,0004 à 0,0017 in)----
Méthode de débrayage Poussée interne, poussée par came ----
Sélecteur:
Type de sélecteur Tambour de came et barre de guidage ----
Limite de torsion de barre de guidage ---- 0,05 mm
(0,002 in)
Démarreur au pied:
Type Mécanisme à cliquets ----
Carburateur:
USAEUROPE, CDN,
AUS, NZ, ZA
Marque d’identification 5NG5 50 5NG6 60 ----
Gicleur principal (M.J) N˚ 165←----
Gicleur d’air (M.A.J) N˚ 200←----
Position de clip d’aiguille de gicleur (J.N) OBDRR-4 OBDQR-4 ----
Echancrure (C.A) 1,5←----
Gicleur de ralenti (P.J) N˚ 42←----
Gicleur d’air de ralenti 1 (P.A.J) N˚ 75←----
Sortie de ralenti (P.O)ø0,9←----
Vis de richesse
(à titre d’exemple uniquement) (P.S)1-5/8 1-1/8 ----
Dérivation (B.P)ø1,0←----
Taille de siège de pointeau (V.S)ø3,8←----
Gicleur de démarreur (G.S) N˚ 65←----
Hauteur du flotteur (F.H) 8 mm (0,31 in)←----
Ralenti du moteur 1.700 à
1.900 tr/mn←----
Dépression à l’admission33,3 à 38,7 kPa
(250 à 290 mmHg,
9,84 à 11,42 inHg)←---- Article Standard Limite

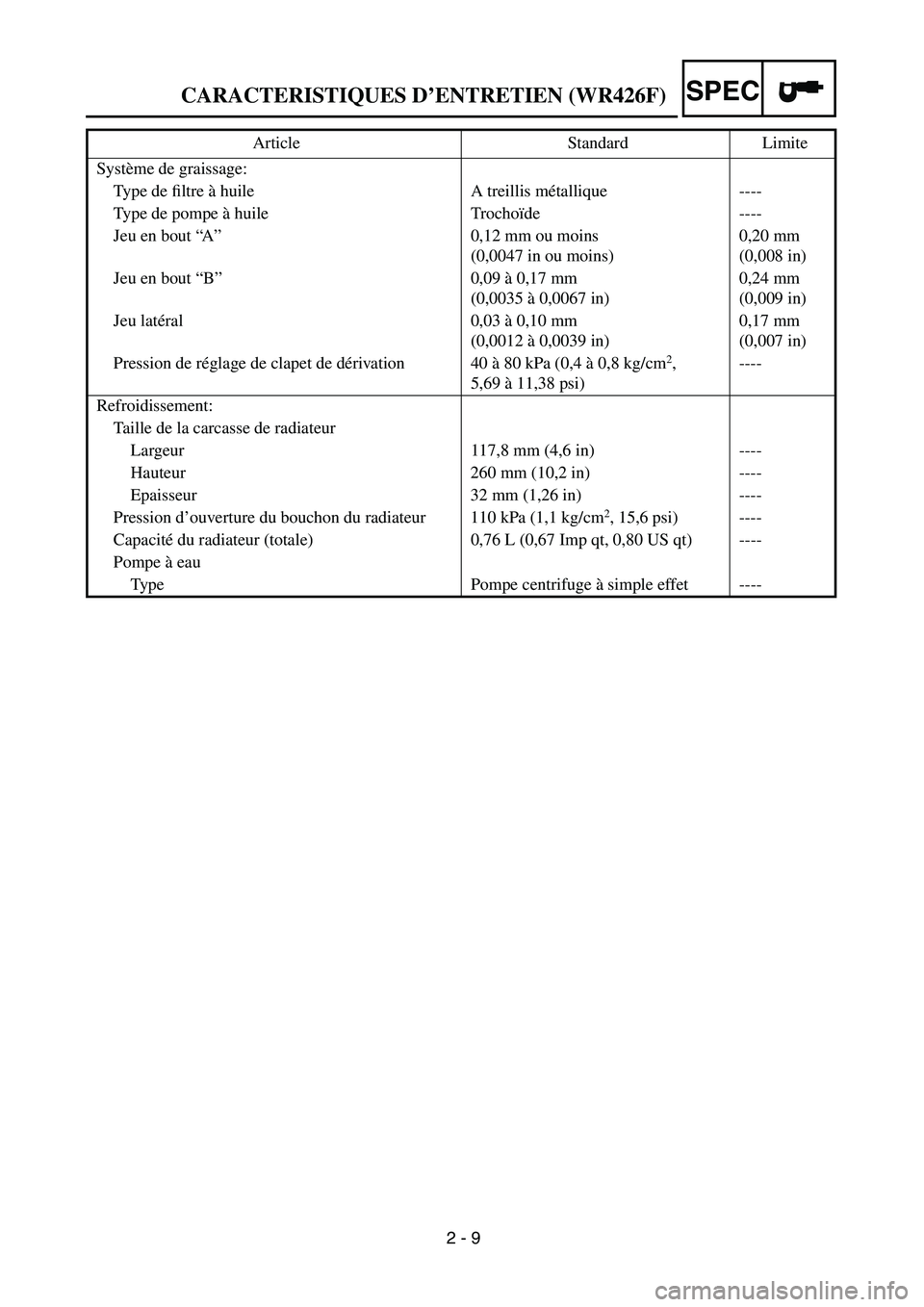

2 - 9
CARACTERISTIQUES D’ENTRETIEN (WR426F)SPEC
Système de graissage:
Type de filtre à huile A treillis métallique ----
Type de pompe à huile Trochoïde ----
Jeu en bout “A”0,12 mm ou moins
(0,0047 in ou moins)0,20 mm
(0,008 in)
Jeu en bout “B”0,09 à 0,17 mm
(0,0035 à 0,0067 in)0,24 mm
(0,009 in)
Jeu latéral 0,03 à 0,10 mm
(0,0012 à 0,0039 in)0,17 mm
(0,007 in)
Pression de réglage de clapet de dérivation 40 à 80 kPa (0,4 à 0,8 kg/cm
2,
5,69 à 11,38 psi)----
Refroidissement:
Taille de la carcasse de radiateur
Largeur 117,8 mm (4,6 in) ----
Hauteur 260 mm (10,2 in) ----
Epaisseur 32 mm (1,26 in) ----
Pression d’ouverture du bouchon du radiateur 110 kPa (1,1 kg/cm
2, 15,6 psi) ----
Capacité du radiateur (totale) 0,76 L (0,67 Imp qt, 0,80 US qt) ----
Pompe à eau
Type Pompe centrifuge à simple effet ---- Article Standard Limite

2 - 10
CARACTERISTIQUES D’ENTRETIEN (WR426F)SPEC
Article Standard
Diagramme de graissage:
Graissage sous pression
Barbotage
Crépine à huile
Carter d’huile
Rotor de pompe à huile 1
Rotor de pompe à huile 2
Réservoir d’huile
Filtre à huile
Bille d’arrêt
Culasse
Maneton de bielleAxe de pistonPiston
Arbre secondaireArbre primaireEngrenage de la transmission
Arbre à cames
Poussoir de soupape
