YAMAHA WR 426F 2002 Owners Manual

TUNEINSTELLUNG
Federbein
HINWEIS:
Liegen bei Normaleinstellung folgende Symptome vor, wie folgt vorgehen.
Die Zugstufendämpfung jeweils um 2 Rasterstufen stärker oder schwächer verstellen.
Die Tiefdruckdämpfung jeweils um 1 Rasterstufe stärker oder schwächer verstellen.
Die Hochdruckdämpfung jeweils um eine 1/6-Drehung stärker oder schwächer verstellen.
SymptomStrecke
Prüfen EinstellenSprungGroße
Boden-
senkeMittlere
Boden-
senkeKleine
Boden-
senke
Hart, Neigung zum
Einsinken
Zugstufendämpfung
FedereinbaulängeEinsteller (um etwa 2 Rasten) gegen den Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu verringern.
Einbaulänge (mit aufsitzendem Fahrer) auf
90–100 mm einstellen, wenn ein Fahrer auf dem Sitz
sitzt.
Schwammig und unsta-
bil

Zugstufendämpfung
Tiefdruckdämpfung
FederEinsteller (um etwa 2 Rasten) im Uhrzeigersinn dre-
hen, um die Dämpfungskraft zu steigern.
Den Einsteller im Uhrzeigersinn (etwa 1 Rasterstufe)
drehen, um die Dämpfungskraft zu steigern.
Härtere Feder einbauen.
Schwer und schlep-
pend

Zugstufendämpfung
FederEinsteller (um etwa 2 Rasten) gegen den Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu verringern.
Weichere Feder einbauen.
Schlechte Fahrbahn-
haftung

Zugstufendämpfung
Tiefdruckdämpfung
Hochdruckdämpfung
Federeinbaulänge
FederEinsteller (um etwa 2 Rasten) gegen den Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu verringern.
Den Einsteller im Uhrzeigersinn (etwa 1 Rasterstufe)
drehen, um die Dämpfungskraft zu steigern.
Den Einsteller im Uhrzeigersinn (etwa 1/6-Drehung)
drehen, um die Dämpfungskraft zu steigern.
Einbaulänge (mit aufsitzendem Fahrer) auf 90–100 mm
einstellen, wenn ein Fahrer auf dem Sitz sitzt.
Weichere Feder einbauen.
Schlägt durch

Hochdruckdämpfung
Federeinbaulänge
FederDen Einsteller im Uhrzeigersinn (etwa 1/6-Drehung)
drehen, um die Dämpfungskraft zu steigern.
Einbaulänge (mit aufsitzendem Fahrer) auf 90–100 mm
einstellen.
Härtere Feder einbauen.
Rüttelt

Zugstufendämpfung
FederEinsteller (um etwa 2 Rasten) im Uhrzeigersinn dre-
hen, um die Dämpfungskraft zu steigern.
Weichere Feder einbauen.
Zäh

Hochdruckdämpfung
Federeinbaulänge
FederDen Einsteller im Gegenuhrzeigersinn (etwa 1/6-Dre-
hung) drehen, um die Dämpfungskraft zu verringern.
Einbaulänge (mit aufsitzendem Fahrer) auf 95–100 mm
einstellen.
Weichere Feder einbauen.
7 - 22

TUNAJUSTE
Ajuste de la suspensión
Horquilla delantera
NOTA:
Si aparece cualquiera de los siguientes síntomas con la posición estándar de base, realice los ajustes nueva-
mente consultando el procedimiento de ajuste descrito en la misma tabla.
Antes de efectuar ningún cambio, ajuste la longitud de hundimiento del amortiguador trasero en 90 ~
100 mm (3,5 ~ 3,9 in).
SíntomaSección
Comprobaciones Ajustes
SaltoDistan-
cia
mayorDistan-
cia
mediaDistan-
cia
menor
Rigidez en todo el rango

Amortiguador de compre-
sión
Nivel de aceite (cantidad de
aceite)
ResorteGirar el ajustador hacia la izquierda (2 clics aproximada-
mente) para disminuir la amortiguación.
Disminuir el nivel de aceite aproximadamente 5 ~ 10 mm
(0,2 ~ 0,4 in).
Reemplazar con un resorte blando.
Movimiento poco suave
en todo el rango

Tubo exterior
Tubo interior
Torsión de apriete de la mén-
sula inferiorComprobar la existencia de combaduras, abolladuras o
cualquier otro arañazo importante. En caso de existir, sus-
tituir la pieza afectada.
Apretar nuevamente hasta obtener la torsión especificada.
Mal movimiento inicial

Retorno del amortiguador
Retén de aceiteGirar el ajustador hacia la izquierda (2 clics aproximada-
mente) para disminuir la amortiguación.
Aplicar grasa en las paredes del retén de aceite.
Flojedad en todo el
rango, aplanamiento

Amortiguador de compre-
sión
Nivel de aceite (cantidad de
aceite)
ResorteGirar el ajustador hacia la derecha (2 clics aproximada-
mente) para aumentar la amortiguación.
Aumentar el nivel de aceite aproximadamente 5 ~ 10 mm
(0,2 ~ 0,4 in).
Reemplazar con un resorte rígido.
Rigidez hacia el reco-
rrido final
Nivel de aceite (cantidad de
aceite)Disminuir el nivel de aceite aproximadamente 5 mm
(0,2 in).
Flojedad hacia el reco-
rrido final, aplanamiento
Nivel de aceite (cantidad de
aceite)Aumentar el nivel de aceite aproximadamente 5 mm
(0,2 in).
Rigidez en el movi-
miento inicial
Amortiguador de compre-
siónGirar el ajustador hacia la izquierda (2 clics aproximada-
mente) para disminuir la amortiguación.
Parte delantera baja, con
tendencia a bajar la pos-
tura frontal

Amortiguador de compre-
sión
Retorno del amortiguador
Equilibrio con el extremo
trasero
Nivel de aceite (cantidad de
aceite)Girar el ajustador hacia la derecha (2 clics aproximada-
mente) para aumentar la amortiguación.
Girar el ajustador hacia la izquierda (2 clics aproximada-
mente) para disminuir la amortiguación.
Establecer la longitud de hundimiento en 95 ~ 100 mm
(3,7 ~ 3,9 in) cuando un pasajero esté sentado a horcajadas
(parte trasera elevada).
Aumentar el nivel de aceite aproximadamente 5 mm
(0,2 in).
Parte delantera
“molesta”, con tenden-
cia a subir la postura
frontal.

Amortiguador de compre-
sión
Equilibrio con el extremo
trasero
Resorte
Nivel de aceite (cantidad de
aceite)Girar el ajustador hacia la izquierda (2 clics aproximada-
mente) para disminuir la amortiguación.
Establecer la longitud de hundimiento en 90 ~ 95 mm
(3,5 ~ 3,7 in) cuando un pasajero esté sentado a horcajadas
(parte trasera elevada).
Reemplazar con un resorte blando.
Disminuir el nivel de aceite aproximadamente 5 ~ 10 mm
(0,2 ~ 0,4 in).
7 - 21

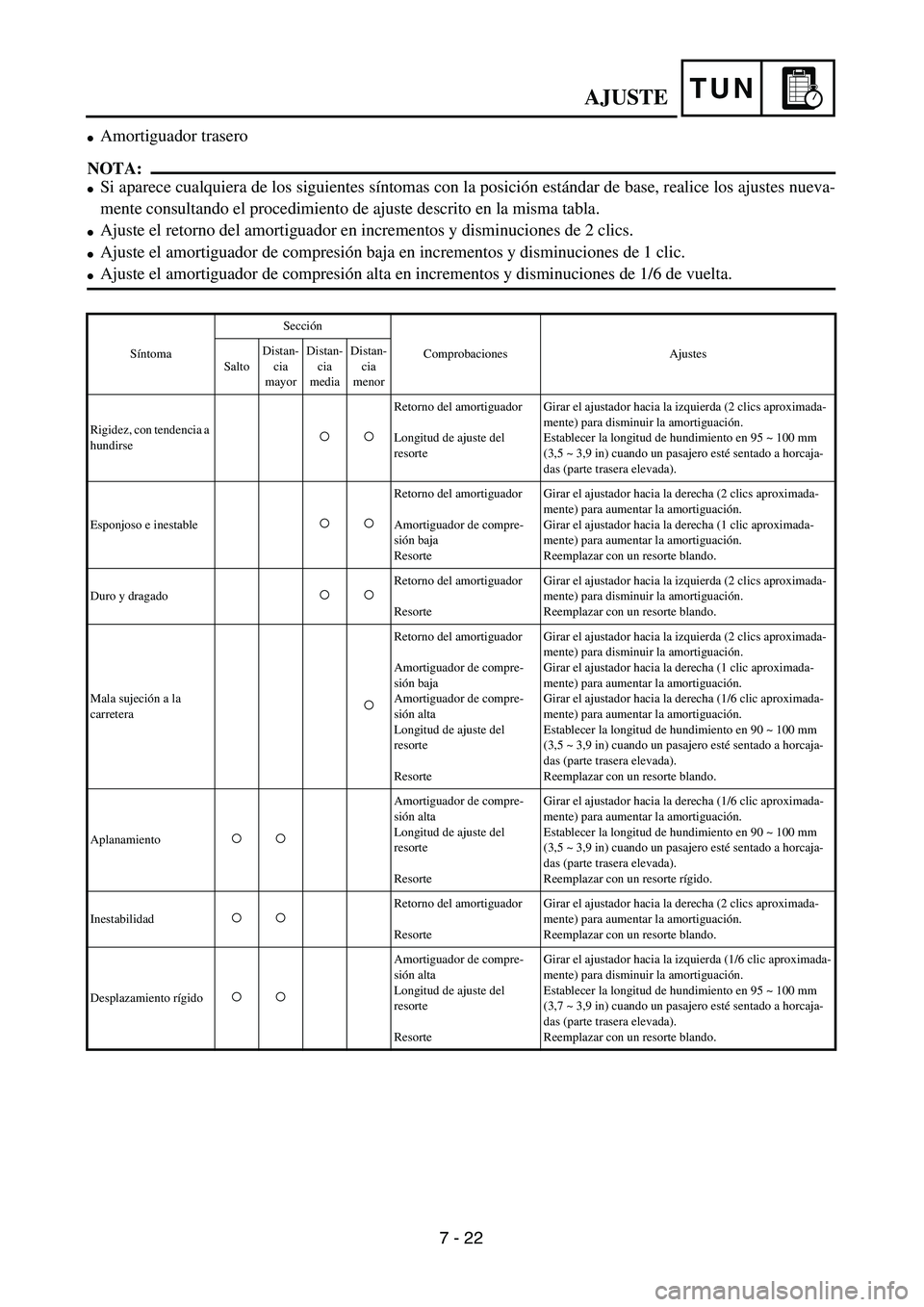

TUNAJUSTE
Amortiguador trasero
NOTA:
Si aparece cualquiera de los siguientes síntomas con la posición estándar de base, realice los ajustes nueva-
mente consultando el procedimiento de ajuste descrito en la misma tabla.
Ajuste el retorno del amortiguador en incrementos y disminuciones de 2 clics.
Ajuste el amortiguador de compresión baja en incrementos y disminuciones de 1 clic.
Ajuste el amortiguador de compresión alta en incrementos y disminuciones de 1/6 de vuelta.
SíntomaSección
Comprobaciones Ajustes
SaltoDistan-
cia
mayorDistan-
cia
mediaDistan-
cia
menor
Rigidez, con tendencia a
hundirse

Retorno del amortiguador
Longitud de ajuste del
resorteGirar el ajustador hacia la izquierda (2 clics aproximada-
mente) para disminuir la amortiguación.
Establecer la longitud de hundimiento en 95 ~ 100 mm
(3,5 ~ 3,9 in) cuando un pasajero esté sentado a horcaja-
das (parte trasera elevada).
Esponjoso e inestable

Retorno del amortiguador
Amortiguador de compre-
sión baja
ResorteGirar el ajustador hacia la derecha (2 clics aproximada-
mente) para aumentar la amortiguación.
Girar el ajustador hacia la derecha (1 clic aproximada-
mente) para aumentar la amortiguación.
Reemplazar con un resorte blando.
Duro y dragado

Retorno del amortiguador
ResorteGirar el ajustador hacia la izquierda (2 clics aproximada-
mente) para disminuir la amortiguación.
Reemplazar con un resorte blando.
Mala sujeción a la
carretera

Retorno del amortiguador
Amortiguador de compre-
sión baja
Amortiguador de compre-
sión alta
Longitud de ajuste del
resorte
ResorteGirar el ajustador hacia la izquierda (2 clics aproximada-
mente) para disminuir la amortiguación.
Girar el ajustador hacia la derecha (1 clic aproximada-
mente) para aumentar la amortiguación.
Girar el ajustador hacia la derecha (1/6 clic aproximada-
mente) para aumentar la amortiguación.
Establecer la longitud de hundimiento en 90 ~ 100 mm
(3,5 ~ 3,9 in) cuando un pasajero esté sentado a horcaja-
das (parte trasera elevada).
Reemplazar con un resorte blando.
Aplanamiento

Amortiguador de compre-
sión alta
Longitud de ajuste del
resorte
ResorteGirar el ajustador hacia la derecha (1/6 clic aproximada-
mente) para aumentar la amortiguación.
Establecer la longitud de hundimiento en 90 ~ 100 mm
(3,5 ~ 3,9 in) cuando un pasajero esté sentado a horcaja-
das (parte trasera elevada).
Reemplazar con un resorte rígido.
Inestabilidad

Retorno del amortiguador
ResorteGirar el ajustador hacia la derecha (2 clics aproximada-
mente) para aumentar la amortiguación.
Reemplazar con un resorte blando.
Desplazamiento rígido

Amortiguador de compre-
sión alta
Longitud de ajuste del
resorte
ResorteGirar el ajustador hacia la izquierda (1/6 clic aproximada-
mente) para disminuir la amortiguación.
Establecer la longitud de hundimiento en 95 ~ 100 mm
(3,7 ~ 3,9 in) cuando un pasajero esté sentado a horcaja-
das (parte trasera elevada).
Reemplazar con un resorte blando.
7 - 22
