GEN
INFO
OUTILS SPECIAUX
Les outils spéciaux appropriés sont indispensables pour pouvoir effectuer un assemblage et une mise au point
complets et précis. L’utilisation des outils spéciaux corrects permettra d’éviter les endommagements dus à
l’emploi d’outils impropres et aux techniques improvisées entraînées par ceux-ci. La forme et le numéro de
pièce des outils spéciaux diffèrent selon les pays. Voilà pourquoi il y a parfois deux versions d’un outil. La
liste suivante permet d’éviter toute erreur lors de la commande de pièces.
N.B.:
Pour les USA et le CDN, utiliser les numéros de pièce qui commencent par “YM-”, “YU-” ou “ACC-”.
Pour les autres pays utiliser les numéros de pièce qui commencent par “90890-”.
Numéros de pièce Nom et usage de l’outil Illustration
YU-1135-A, 90890-01135 Outil de séparation de carter
Cet outil permet de séparer le vilebrequin des demi-car-
ters.YU-1135-A 90890-01135
YU-3097, 90890-01252
YU-1256Comparateur et support
Support
Ces outils permettent de mesurer le faux-rond ou la défor-
mation de pièces.YU-3097
YU-125690890-01252
YU-90050, 90890-01274
YU-90050, 90890-01275
YM-91044, 90890-04081
YU-90063, 90890-01278Outil de montage du vilebrequin
Pot de montage du vilebrequin
Boulon de montage du vilebrequin
Entretoise (installation de vilebrequin)
Adaptateur (M12)
Ces outils sont utilisé pour la montage du vilebrequin.YU-90050
YU-90063
YM-9104490890-01274
90890-01275
90890-01278
90890-04081
YU-1304, 90890-01304 Extracteur d’axe de piston
Cet outil est utilisé pour extraire les axes de piston.YU-1304 90890-01304
YU-24460-01, 90890-01325
YU-33984, 90890-01352Testeur de bouchon de radiateur
Adaptateur
Ces outils sont utilisés pour le contrôle du système de
refroidissement.YU-24460-01
YU-3398490890-01325
90890-01352
YU-33975, 90890-01403 Clé pour écrou annulaire
Cet outil est utilisé pour serrer l’écrou de bague de direc-
tion aux spécifications.YU-33975 90890-01403
YM-1423, 90890-01423 Poignée de tige d’amortisseur
Utiliser ces outils pour déposer et poser la tige d’amortis-
seur.YM-1423 90890-01423
OUTILS SPECIAUX
1 - 7

GEN
INFO
YM-01442, 90890-01442 Outil d’insertion de joint de fourche
Cet outil est utilisé pour monter les bagues d’étanchéité de
fourche.YM-01442 90890-01442
YU-3112-C, 90890-03112 Multimètre
Utiliser cet outil pour examiner la résistance de bobine, la
tension de sortie et l’intensité.YU-3112-C 90890-03112
YU-8036-B
90890-03113Compte-tours inductif
Compte-tours moteur
Cet outil est nécessaire pour observer la vitesse de rotation
du moteur.YU-8036-B 90890-03113
YM-33277-A, 90890-03141 Lampe stroboscopique
Cet outil est nécessaire pour vérifier le réglage de l’allu-
mage.YM-33277-A 90890-03141
YM-4019, 90890-04019 Compresseur de ressort de soupape
Cet outil est nécessaire pour déposer et installer les ensem-
bles de soupape.YM-4019 90890-04019
YM-91042, 90890-04086 Outil de maintien d’embrayage
Cet outil est utilisé pour immobiliser l’embrayage lors de
la dépose ou du montage de l’écrou de fixation de la noix
d’embrayage.YM-91042 90890-04086
YM-4116, 90890-04116
YM-4097, 90890-04097Outil de dépose du guide de soupape
Admission 4,5 mm (0,18 in)
Echappement 5,0 mm (0,20 in)
Cet outil est utilisé pour déposer et installer le guide de
soupape.YM-4116
YM-409790890-04116
90890-04097
YM-4117, 90890-04117
YM-4098, 90890-04098Outil d’installation du guide de soupape
Admission
Echappement
Cet outil est utilisé pour installer le guide de soupape.YM-4117
YM-409890890-04117
90890-04098
YM-4118, 90890-04118
YM-4099, 90890-04099Alésoir de guide de soupape
Admission 4,5 mm (0,18 in)
Echappement 5,0 mm (0,20 in)
Cet outil est nécessaire pour réaléser le nouveau guide de
soupape.YM-4118
YM-409990890-04118
90890-04099
Numéros de pièce Nom et usage de l’outil Illustration
1 - 8

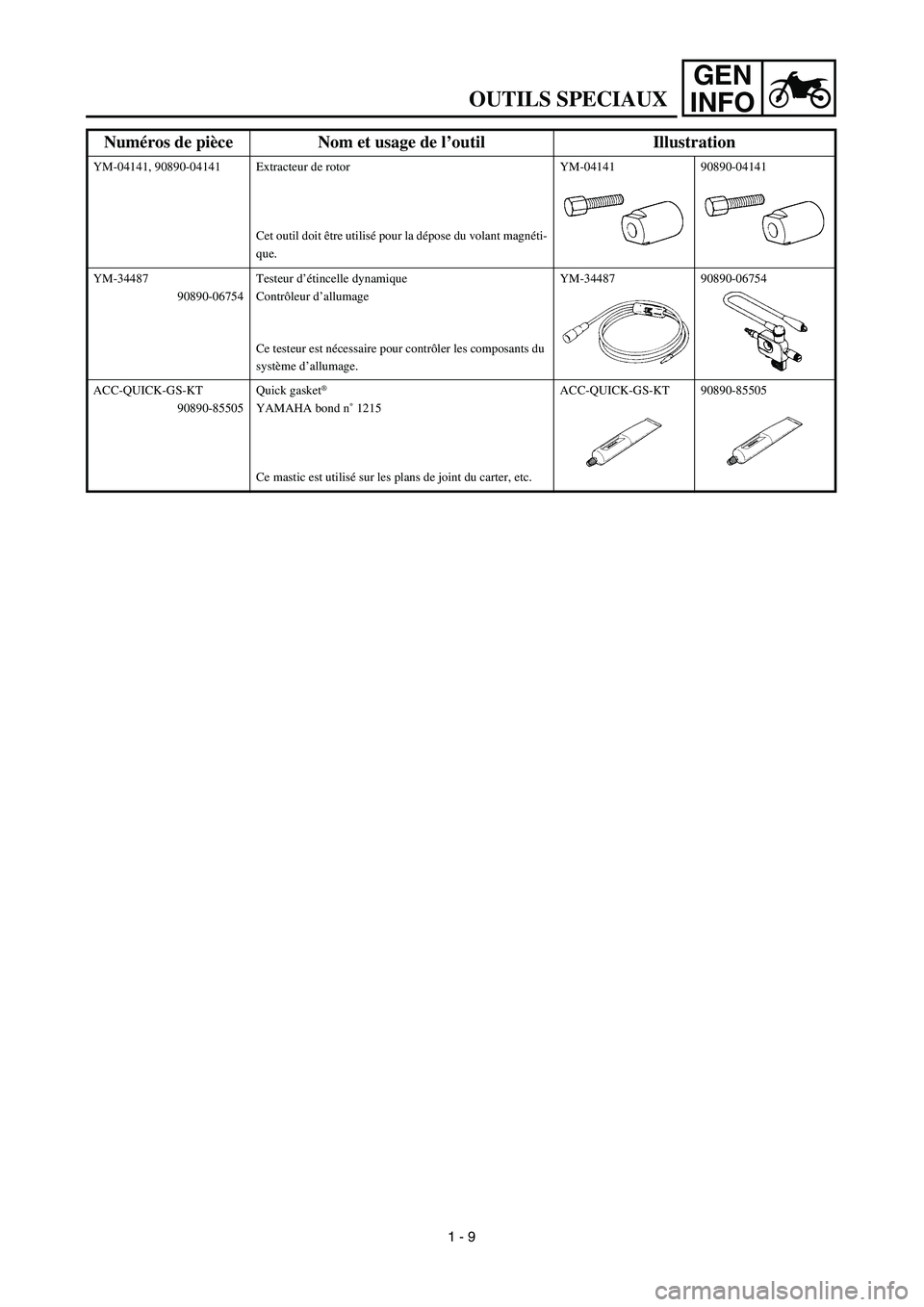

OUTILS SPECIAUX

GEN
INFO
YM-04141, 90890-04141 Extracteur de rotor
Cet outil doit être utilisé pour la dépose du volant magnéti-
que.YM-04141 90890-04141
YM-34487
90890-06754Testeur d’étincelle dynamique
Contrôleur d’allumage
Ce testeur est nécessaire pour contrôler les composants du
système d’allumage.YM-34487 90890-06754
ACC-QUICK-GS-KT
90890-85505Quick gasket
®
YAMAHA bond n˚ 1215
Ce mastic est utilisé sur les plans de joint du carter, etc.ACC-QUICK-GS-KT 90890-85505
Numéros de pièce Nom et usage de l’outil Illustration
1 - 9
OUTILS SPECIAUX

GEN
INFO

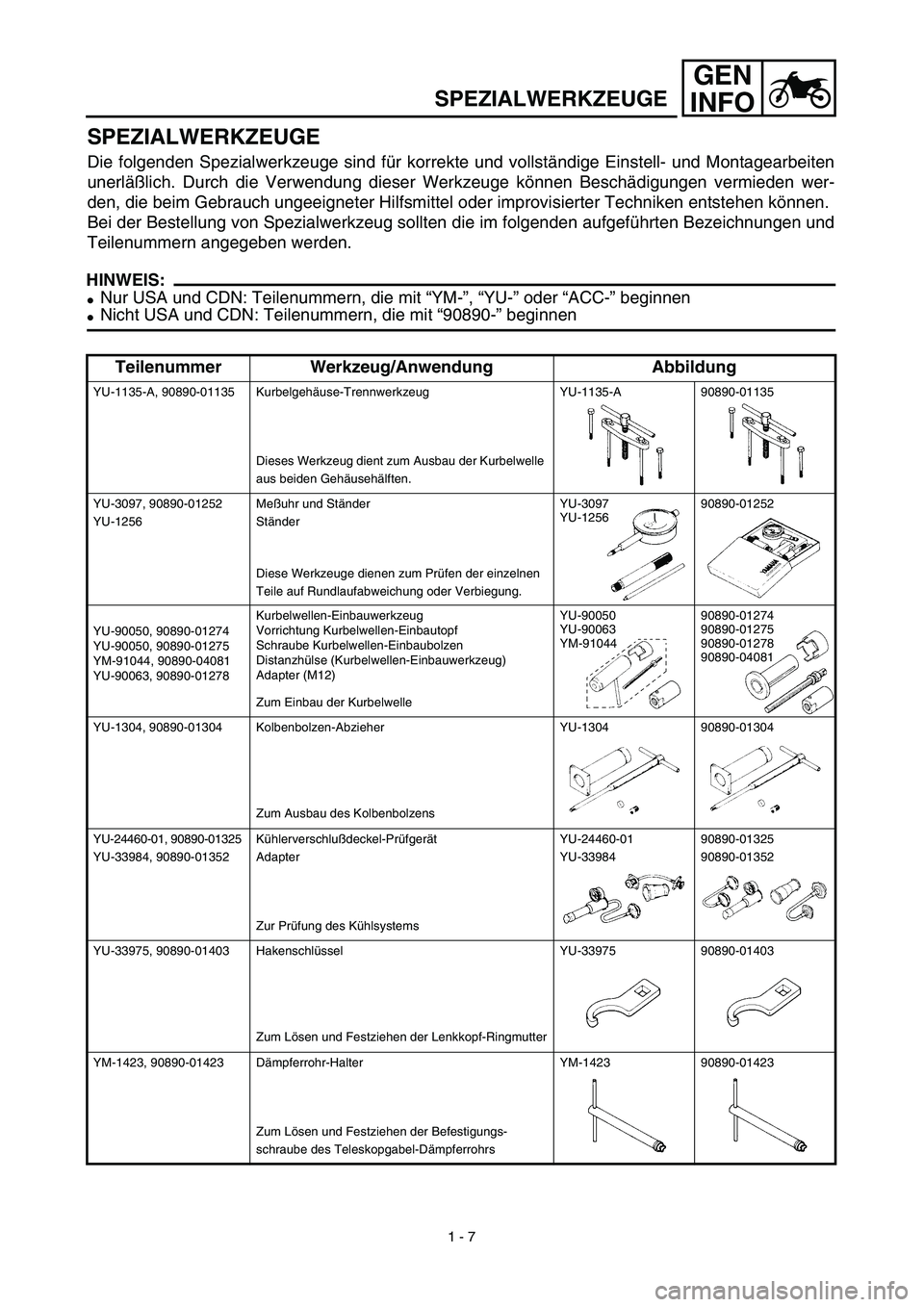

SPEZIALWERKZEUGE
Die folgenden Spezialwerkzeuge sind für korrekte und vollständige Einstell- und Montagearbeiten
unerläßlich. Durch die Verwendung dieser Werkzeuge können Beschädigungen vermieden wer-
den, die beim Gebrauch ungeeigneter Hilfsmittel oder improvisierter Techniken entstehen können.
Bei der Bestellung von Spezialwerkzeug sollten die im folgenden aufgeführten Bezeichnungen und
Teilenummern angegeben werden.
HINWEIS:
Nur USA und CDN: Teilenummern, die mit “YM-”, “YU-” oder “ACC-” beginnen
Nicht USA und CDN: Teilenummern, die mit “90890-” beginnen
Teilenummer Werkzeug/Anwendung Abbildung
YU-1135-A, 90890-01135 Kurbelgehäuse-Trennwerkzeug
Dieses Werkzeug dient zum Ausbau der Kurbelwelle
aus beiden Gehäusehälften.YU-1135-A 90890-01135
YU-3097, 90890-01252
YU-1256Meßuhr und Ständer
Ständer
Diese Werkzeuge dienen zum Prüfen der einzelnen
Teile auf Rundlaufabweichung oder Verbiegung.YU-3097
YU-125690890-01252
YU-90050, 90890-01274
YU-90050, 90890-01275
YM-91044, 90890-04081
YU-90063, 90890-01278Kurbelwellen-Einbauwerkzeug
Vorrichtung Kurbelwellen-Einbautopf
Schraube Kurbelwellen-Einbaubolzen
Distanzhülse (Kurbelwellen-Einbauwerkzeug)
Adapter (M12)
Zum Einbau der KurbelwelleYU-90050
YU-90063
YM-9104490890-01274
90890-01275
90890-01278
90890-04081
YU-1304, 90890-01304 Kolbenbolzen-Abzieher
Zum Ausbau des KolbenbolzensYU-1304 90890-01304
YU-24460-01, 90890-01325
YU-33984, 90890-01352Kühlerverschlußdeckel-Prüfgerät
Adapter
Zur Prüfung des KühlsystemsYU-24460-01
YU-3398490890-01325
90890-01352
YU-33975, 90890-01403 Hakenschlüssel
Zum Lösen und Festziehen der Lenkkopf-RingmutterYU-33975 90890-01403
YM-1423, 90890-01423 Dämpferrohr-Halter
Zum Lösen und Festziehen der Befestigungs-
schraube des Teleskopgabel-DämpferrohrsYM-1423 90890-01423
1 - 7

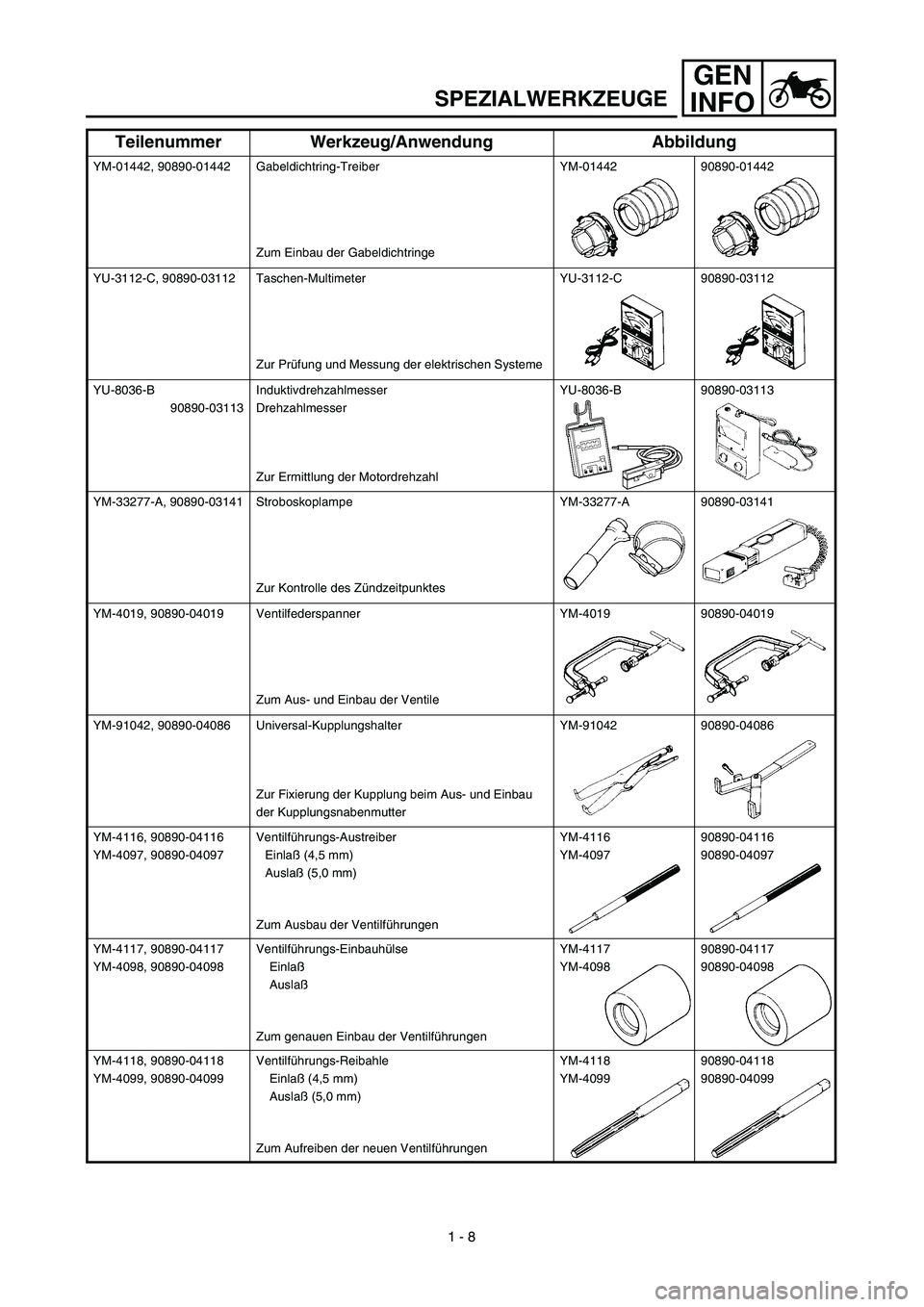

SPEZIALWERKZEUGE

GEN
INFO
YM-01442, 90890-01442 Gabeldichtring-Treiber
Zum Einbau der GabeldichtringeYM-01442 90890-01442
YU-3112-C, 90890-03112 Taschen-Multimeter
Zur Prüfung und Messung der elektrischen SystemeYU-3112-C 90890-03112
YU-8036-B
90890-03113Induktivdrehzahlmesser
Drehzahlmesser
Zur Ermittlung der MotordrehzahlYU-8036-B 90890-03113
YM-33277-A, 90890-03141 Stroboskoplampe
Zur Kontrolle des ZündzeitpunktesYM-33277-A 90890-03141
YM-4019, 90890-04019 Ventilfederspanner
Zum Aus- und Einbau der VentileYM-4019 90890-04019
YM-91042, 90890-04086 Universal-Kupplungshalter
Zur Fixierung der Kupplung beim Aus- und Einbau
der KupplungsnabenmutterYM-91042 90890-04086
YM-4116, 90890-04116
YM-4097, 90890-04097Ventilführungs-Austreiber
Einlaß (4,5 mm)
Auslaß (5,0 mm)
Zum Ausbau der VentilführungenYM-4116
YM-409790890-04116
90890-04097
YM-4117, 90890-04117
YM-4098, 90890-04098Ventilführungs-Einbauhülse
Einlaß
Auslaß
Zum genauen Einbau der VentilführungenYM-4117
YM-409890890-04117
90890-04098
YM-4118, 90890-04118
YM-4099, 90890-04099Ventilführungs-Reibahle
Einlaß (4,5 mm)
Auslaß (5,0 mm)
Zum Aufreiben der neuen VentilführungenYM-4118
YM-409990890-04118
90890-04099
Teilenummer Werkzeug/Anwendung Abbildung
1 - 8

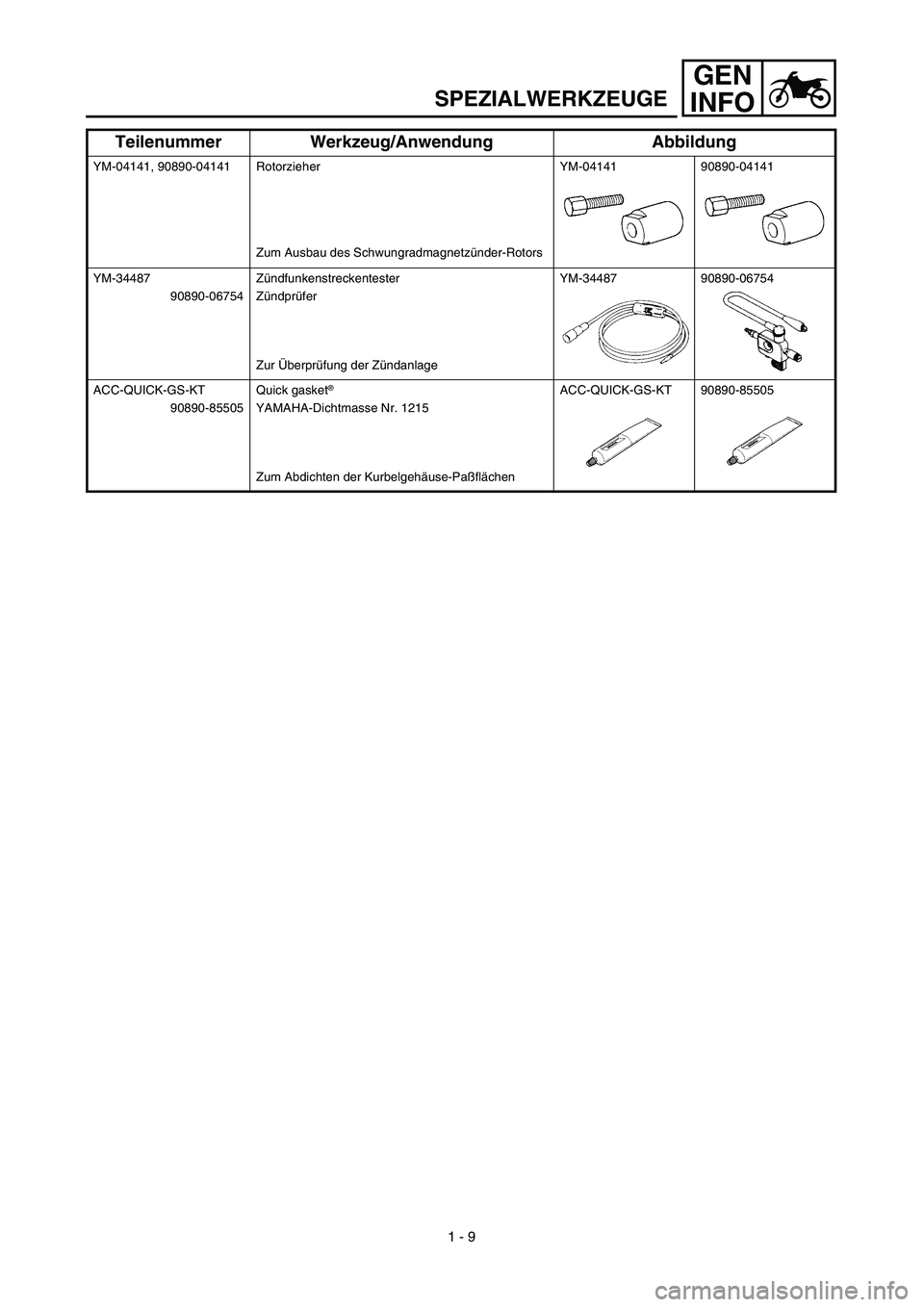

SPEZIALWERKZEUGE

GEN
INFO
YM-04141, 90890-04141 Rotorzieher
Zum Ausbau des Schwungradmagnetzünder-RotorsYM-04141 90890-04141
YM-34487
90890-06754Zündfunkenstreckentester
Zündprüfer
Zur Überprüfung der ZündanlageYM-34487 90890-06754
ACC-QUICK-GS-KT
90890-85505Quick gasket
®
YAMAHA-Dichtmasse Nr. 1215
Zum Abdichten der Kurbelgehäuse-PaßflächenACC-QUICK-GS-KT 90890-85505
Teilenummer Werkzeug/Anwendung Abbildung
1 - 9
SPEZIALWERKZEUGE

GEN
INFO

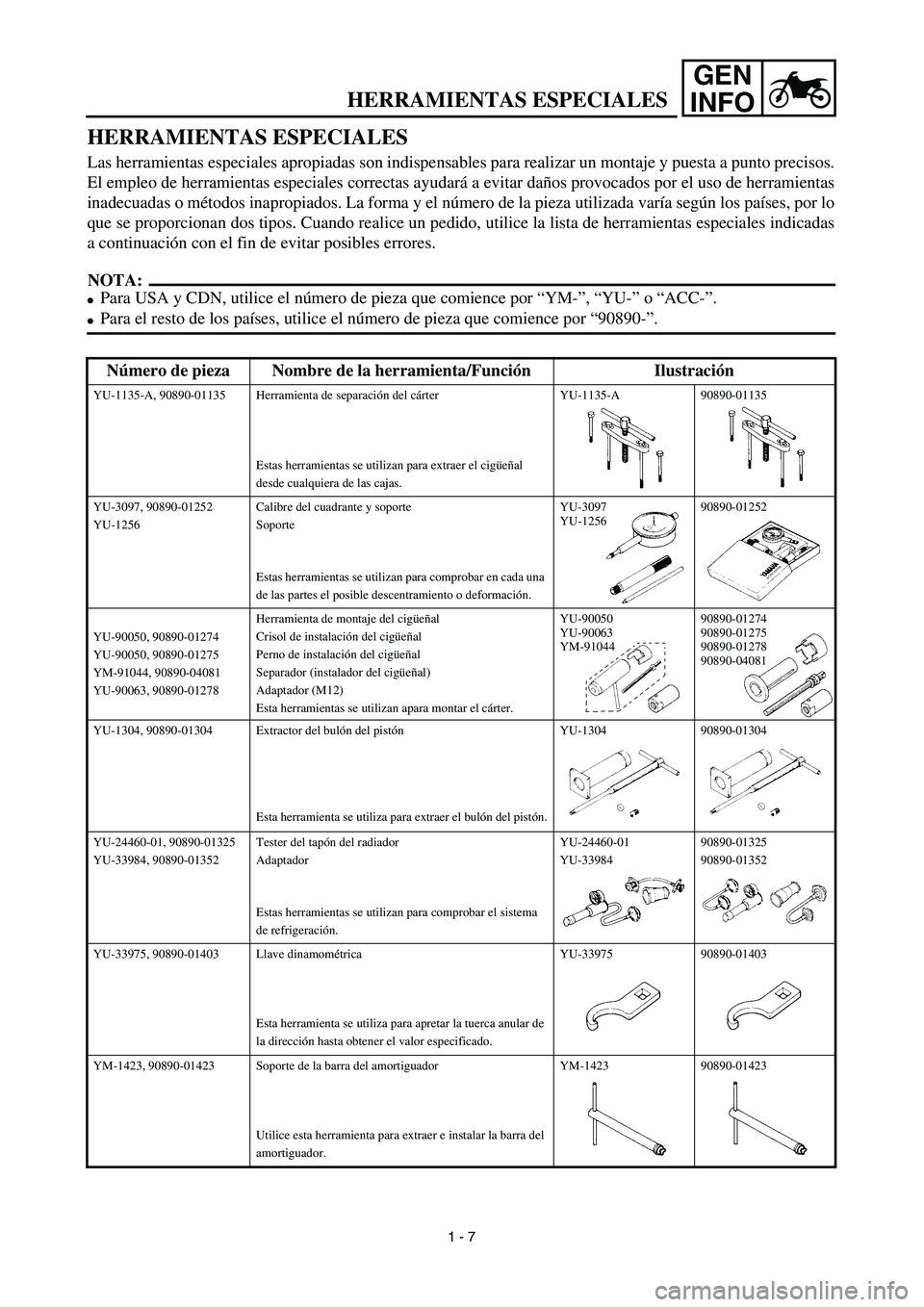

HERRAMIENTAS ESPECIALES
Las herramientas especiales apropiadas son indispensables para realizar un montaje y puesta a punto precisos.
El empleo de herramientas especiales correctas ayudará a evitar daños provocados por el uso de herramientas
inadecuadas o métodos inapropiados. La forma y el número de la pieza utilizada varía según los países, por lo
que se proporcionan dos tipos. Cuando realice un pedido, utilice la lista de herramientas especiales indicadas
a continuación con el fin de evitar posibles errores.
NOTA:
Para USA y CDN, utilice el número de pieza que comience por “YM-”, “YU-” o “ACC-”.
Para el resto de los países, utilice el número de pieza que comience por “90890-”.
Número de pieza Nombre de la herramienta/Función Ilustración
YU-1135-A, 90890-01135 Herramienta de separación del cárter
Estas herramientas se utilizan para extraer el cigüeñal
desde cualquiera de las cajas.YU-1135-A 90890-01135
YU-3097, 90890-01252
YU-1256Calibre del cuadrante y soporte
Soporte
Estas herramientas se utilizan para comprobar en cada una
de las partes el posible descentramiento o deformación.YU-3097
YU-125690890-01252
YU-90050, 90890-01274
YU-90050, 90890-01275
YM-91044, 90890-04081
YU-90063, 90890-01278Herramienta de montaje del cigüeñal
Crisol de instalación del cigüeñal
Perno de instalación del cigüeñal
Separador (instalador del cigüeñal)
Adaptador (M12)
Esta herramientas se utilizan apara montar el cárter.YU-90050
YU-90063
YM-9104490890-01274
90890-01275
90890-01278
90890-04081
YU-1304, 90890-01304 Extractor del bulón del pistón
Esta herramienta se utiliza para extraer el bulón del pistón.YU-1304 90890-01304
YU-24460-01, 90890-01325
YU-33984, 90890-01352Tester del tapón del radiador
Adaptador
Estas herramientas se utilizan para comprobar el sistema
de refrigeración.YU-24460-01
YU-3398490890-01325
90890-01352
YU-33975, 90890-01403 Llave dinamométrica
Esta herramienta se utiliza para apretar la tuerca anular de
la dirección hasta obtener el valor especificado.YU-33975 90890-01403
YM-1423, 90890-01423 Soporte de la barra del amortiguador
Utilice esta herramienta para extraer e instalar la barra del
amortiguador.YM-1423 90890-01423

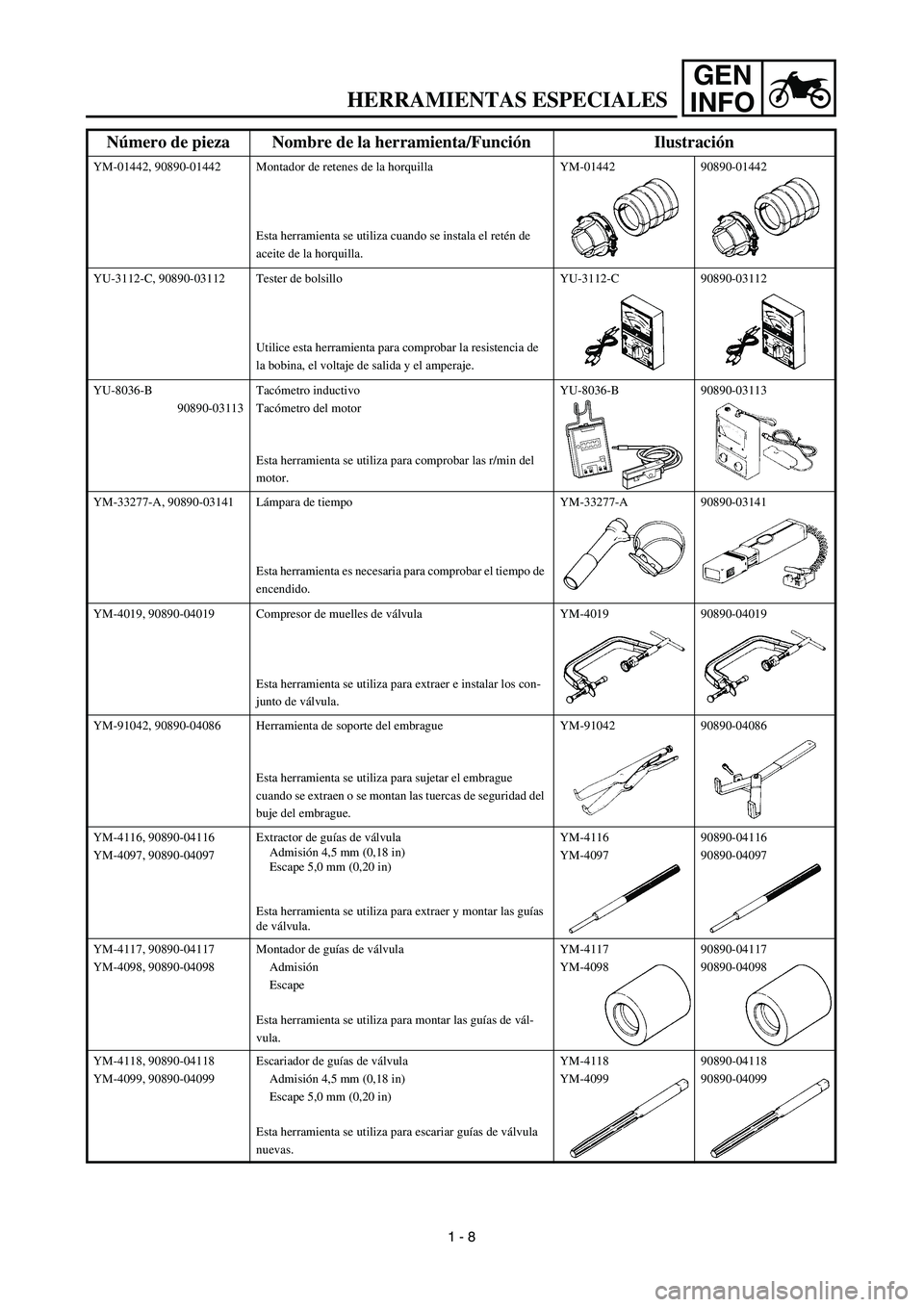

HERRAMIENTAS ESPECIALES
1 - 7

GEN
INFO
YM-01442, 90890-01442 Montador de retenes de la horquilla
Esta herramienta se utiliza cuando se instala el retén de
aceite de la horquilla.YM-01442 90890-01442
YU-3112-C, 90890-03112 Tester de bolsillo
Utilice esta herramienta para comprobar la resistencia de
la bobina, el voltaje de salida y el amperaje.YU-3112-C 90890-03112
YU-8036-B
90890-03113Tacómetro inductivo
Tacómetro del motor
Esta herramienta se utiliza para comprobar las r/min del
motor.YU-8036-B 90890-03113
YM-33277-A, 90890-03141 Lámpara de tiempo
Esta herramienta es necesaria para comprobar el tiempo de
encendido.YM-33277-A 90890-03141
YM-4019, 90890-04019 Compresor de muelles de válvula
Esta herramienta se utiliza para extraer e instalar los con-
junto de válvula.YM-4019 90890-04019
YM-91042, 90890-04086 Herramienta de soporte del embrague
Esta herramienta se utiliza para sujetar el embrague
cuando se extraen o se montan las tuercas de seguridad del
buje del embrague.YM-91042 90890-04086
YM-4116, 90890-04116
YM-4097, 90890-04097Extractor de guías de válvula
Admisión 4,5 mm (0,18 in)
Escape 5,0 mm (0,20 in)
Esta herramienta se utiliza para extraer y montar las guías
de válvula.YM-4116
YM-409790890-04116
90890-04097
YM-4117, 90890-04117
YM-4098, 90890-04098Montador de guías de válvula
Admisión
Escape
Esta herramienta se utiliza para montar las guías de vál-
vula.YM-4117
YM-409890890-04117
90890-04098
YM-4118, 90890-04118
YM-4099, 90890-04099Escariador de guías de válvula
Admisión 4,5 mm (0,18 in)
Escape 5,0 mm (0,20 in)
Esta herramienta se utiliza para escariar guías de válvula
nuevas.YM-4118
YM-409990890-04118
90890-04099
Número de pieza Nombre de la herramienta/Función Ilustración
HERRAMIENTAS ESPECIALES
1 - 8

GEN
INFO

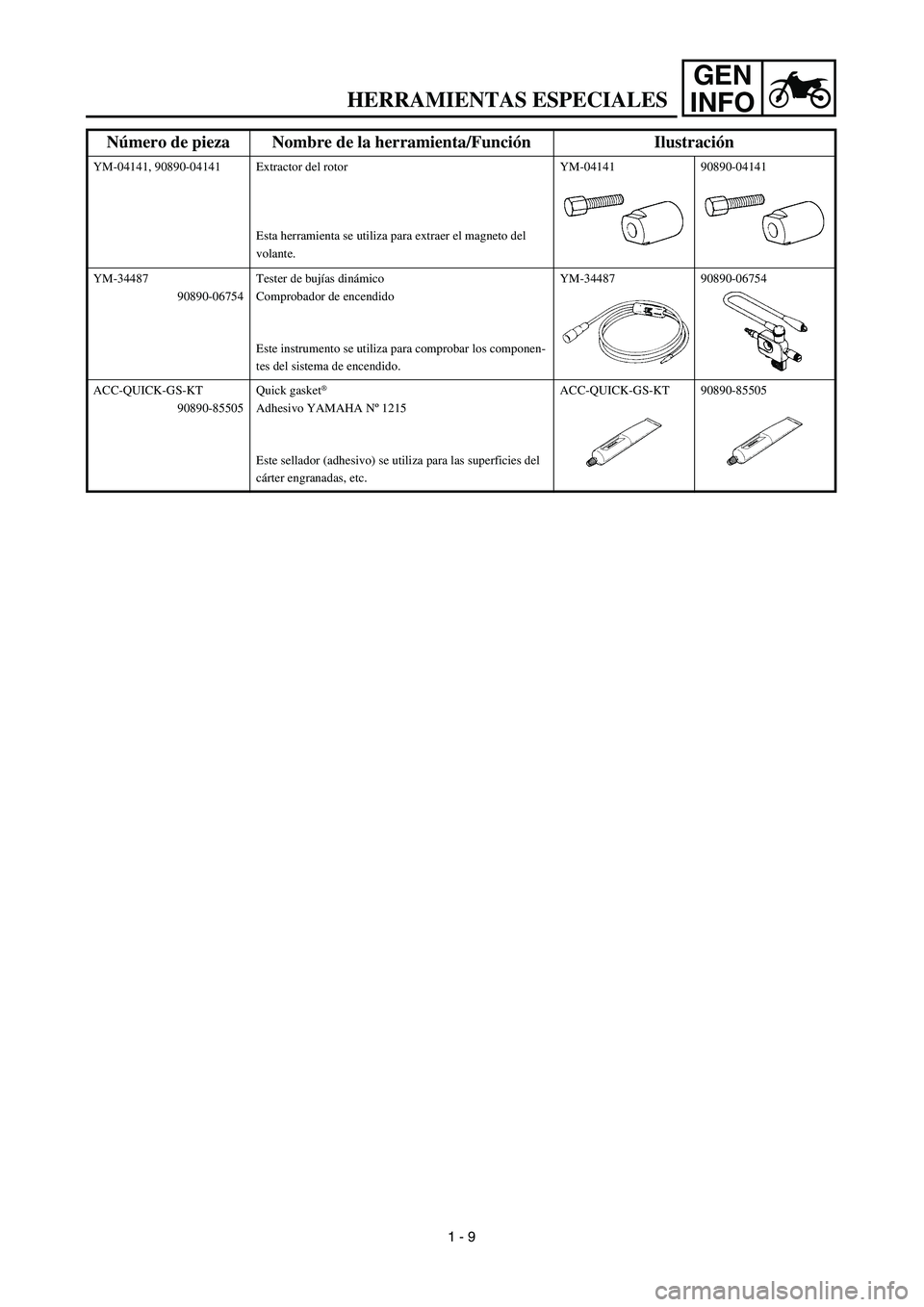

YM-04141, 90890-04141 Extractor del rotor
Esta herramienta se utiliza para extraer el magneto del
volante.YM-04141 90890-04141
YM-34487
90890-06754Tester de bujías dinámico
Comprobador de encendido
Este instrumento se utiliza para comprobar los componen-
tes del sistema de encendido.YM-34487 90890-06754
ACC-QUICK-GS-KT
90890-85505Quick gasket
®
Adhesivo YAMAHA Nº 1215
Este sellador (adhesivo) se utiliza para las superficies del
cárter engranadas, etc.ACC-QUICK-GS-KT 90890-85505
Número de pieza Nombre de la herramienta/Función Ilustración
HERRAMIENTAS ESPECIALES
1 - 9

1 - 10
GEN
INFO
CONTROL FUNCTIONS
EC150000
CONTROL FUNCTIONS
MAIN SWITCH
Functions of the respective switch positions
are as follows:
ON:
The engine can be started only at this position.
OFF:
All electrical circuits are switched off.
Main switch indicator light
The main switch 1 is equipped with an indica-
tor light 2 to avoid forgetting to turn it off. This
light functions as follows.
It lights up with the main switch “ON”.
It goes out when the engine increases its
speed after being started.
It lights up again when the engine is stopped.
NOTE:
If the indicator light will not light up with the
main switch “ON”, it shows a lack of the battery
voltage. Recharge the battery. If the engine is
kick started, turn off the light switch.
EC151000
“ENGINE STOP” BUTTON
The “ENGINE STOP” button 1 is located on
the left handlebar. Continue pushing the
“ENGINE STOP” button till the engine comes
to a stop.
START SWITCH
The start switch 1 is located on the right han-
dlebar. Push this switch to crank the engine
with the starter.
