YAMAHA WR 450F 2003 Manuale de Empleo (in Spanish)

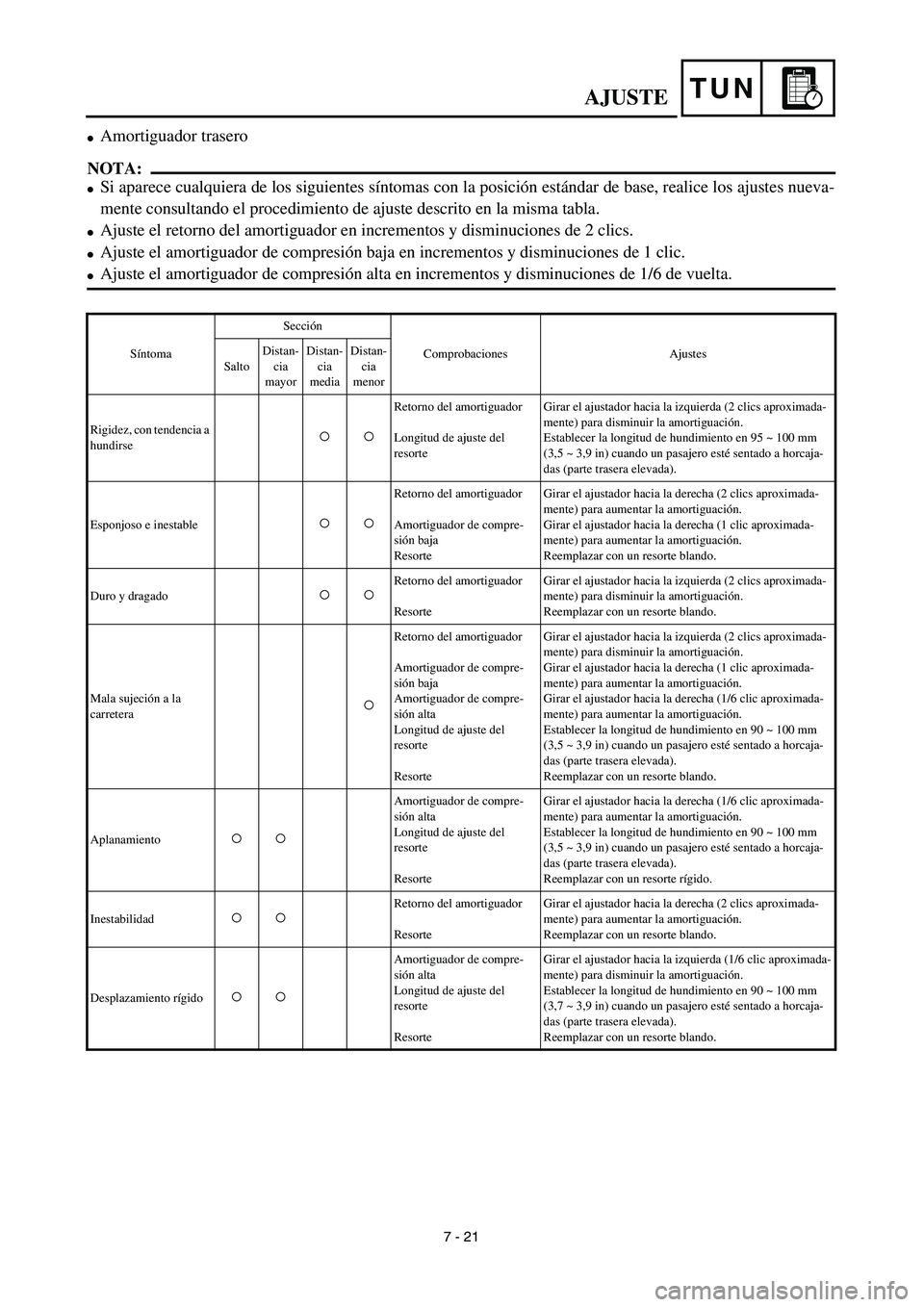

TUNAJUSTE
Amortiguador trasero
NOTA:
Si aparece cualquiera de los siguientes síntomas con la posición estándar de base, realice los ajustes nueva-
mente consultando el procedimiento de ajuste descrito en la misma tabla.
Ajuste el retorno del amortiguador en incrementos y disminuciones de 2 clics.
Ajuste el amortiguador de compresión baja en incrementos y disminuciones de 1 clic.
Ajuste el amortiguador de compresión alta en incrementos y disminuciones de 1/6 de vuelta.
SíntomaSección
Comprobaciones Ajustes
SaltoDistan-
cia
mayorDistan-
cia
mediaDistan-
cia
menor
Rigidez, con tendencia a
hundirse

Retorno del amortiguador
Longitud de ajuste del
resorteGirar el ajustador hacia la izquierda (2 clics aproximada-
mente) para disminuir la amortiguación.
Establecer la longitud de hundimiento en 95 ~ 100 mm
(3,5 ~ 3,9 in) cuando un pasajero esté sentado a horcaja-
das (parte trasera elevada).
Esponjoso e inestable

Retorno del amortiguador
Amortiguador de compre-
sión baja
ResorteGirar el ajustador hacia la derecha (2 clics aproximada-
mente) para aumentar la amortiguación.
Girar el ajustador hacia la derecha (1 clic aproximada-
mente) para aumentar la amortiguación.
Reemplazar con un resorte blando.
Duro y dragado

Retorno del amortiguador
ResorteGirar el ajustador hacia la izquierda (2 clics aproximada-
mente) para disminuir la amortiguación.
Reemplazar con un resorte blando.
Mala sujeción a la
carretera

Retorno del amortiguador
Amortiguador de compre-
sión baja
Amortiguador de compre-
sión alta
Longitud de ajuste del
resorte
ResorteGirar el ajustador hacia la izquierda (2 clics aproximada-
mente) para disminuir la amortiguación.
Girar el ajustador hacia la derecha (1 clic aproximada-
mente) para aumentar la amortiguación.
Girar el ajustador hacia la derecha (1/6 clic aproximada-
mente) para aumentar la amortiguación.
Establecer la longitud de hundimiento en 90 ~ 100 mm
(3,5 ~ 3,9 in) cuando un pasajero esté sentado a horcaja-
das (parte trasera elevada).
Reemplazar con un resorte blando.
Aplanamiento

Amortiguador de compre-
sión alta
Longitud de ajuste del
resorte
ResorteGirar el ajustador hacia la derecha (1/6 clic aproximada-
mente) para aumentar la amortiguación.
Establecer la longitud de hundimiento en 90 ~ 100 mm
(3,5 ~ 3,9 in) cuando un pasajero esté sentado a horcaja-
das (parte trasera elevada).
Reemplazar con un resorte rígido.
Inestabilidad

Retorno del amortiguador
ResorteGirar el ajustador hacia la derecha (2 clics aproximada-
mente) para aumentar la amortiguación.
Reemplazar con un resorte blando.
Desplazamiento rígido

Amortiguador de compre-
sión alta
Longitud de ajuste del
resorte
ResorteGirar el ajustador hacia la izquierda (1/6 clic aproximada-
mente) para disminuir la amortiguación.
Establecer la longitud de hundimiento en 90 ~ 100 mm
(3,7 ~ 3,9 in) cuando un pasajero esté sentado a horcaja-
das (parte trasera elevada).
Reemplazar con un resorte blando.
7 - 21
