diagram YAMAHA WR 450F 2004 Owner's Manual

SPEC
2 - 26

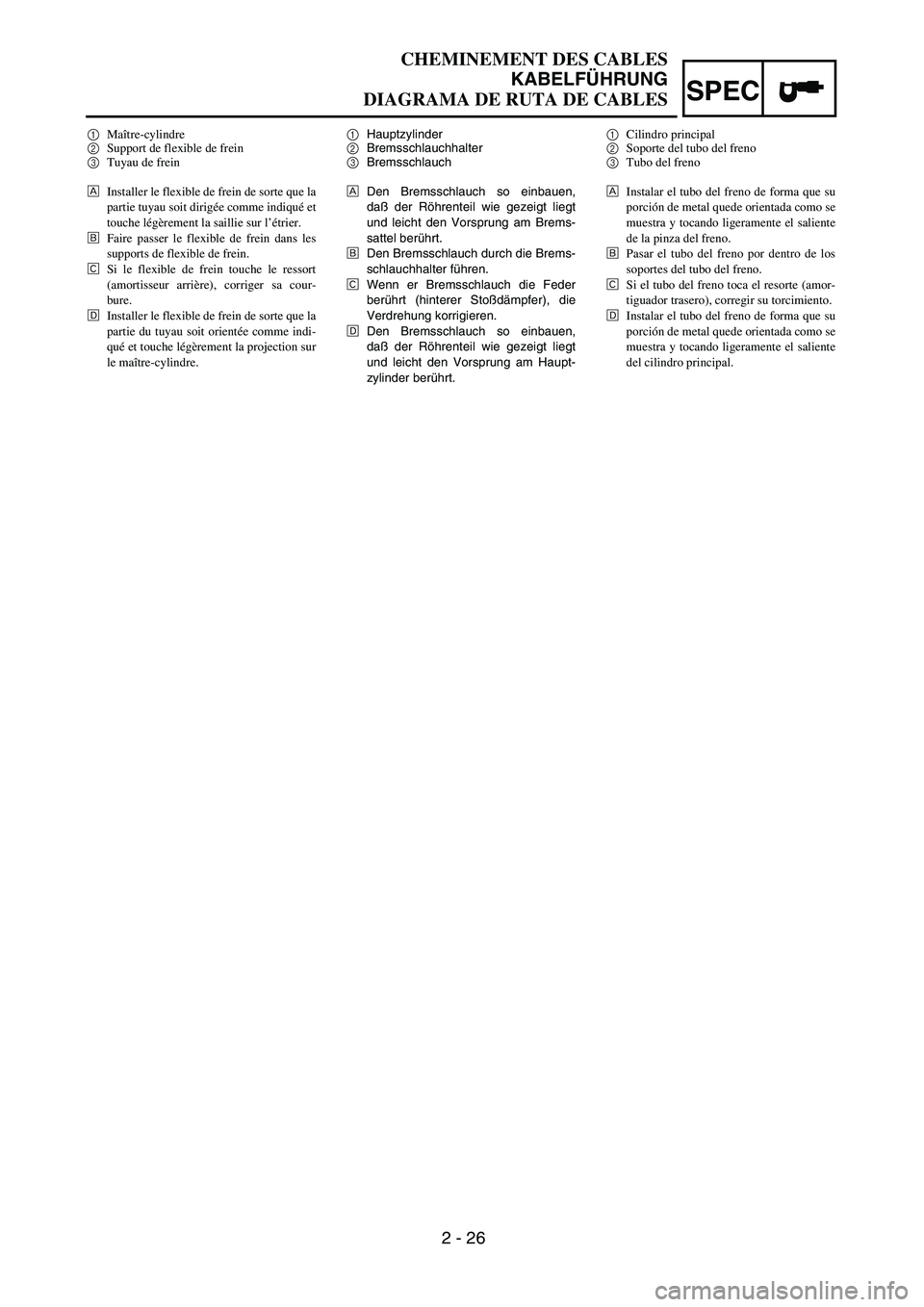

1Hauptzylinder
2Bremsschlauchhalter
3Bremsschlauch
ÅDen Bremsschlauch so einbauen,
daß der Röhrenteil wie gezeigt liegt
und leicht den Vorsprung am Brems-
sattel berührt.
ıDen Bremsschlauch durch die Brems-
schlauchhalter führen.
ÇWenn er Bremsschlauch die Feder
berührt (hinterer Stoßdämpfer), die
Verdrehung korrigieren.
ÎDen Bremsschlauch so einbauen,
daß der Röhrenteil wie gezeigt liegt
und leicht den Vorsprung am Haupt-
zylinder berührt. 1Maître-cylindre
2Support de flexible de frein
3Tuyau de frein
ÅInstaller le flexible de frein de sorte que la
partie tuyau soit dirigée comme indiqué et
touche légèrement la saillie sur l’étrier.
ıFaire passer le flexible de frein dans les
supports de flexible de frein.
ÇSi le flexible de frein touche le ressort
(amortisseur arrière), corriger sa cour-
bure.
ÎInstaller le flexible de frein de sorte que la
partie du tuyau soit orientée comme indi-
qué et touche légèrement la projection sur
le maître-cylindre.1Cilindro principal
2Soporte del tubo del freno
3Tubo del freno
ÅInstalar el tubo del freno de forma que su
porción de metal quede orientada como se
muestra y tocando ligeramente el saliente
de la pinza del freno.
ıPasar el tubo del freno por dentro de los
soportes del tubo del freno.
ÇSi el tubo del freno toca el resorte (amor-
tiguador trasero), corregir su torcimiento.
ÎInstalar el tubo del freno de forma que su
porción de metal quede orientada como se
muestra y tocando ligeramente el saliente
del cilindro principal.
CHEMINEMENT DES CABLES
KABELFÜHRUNG
DIAGRAMA DE RUTA DE CABLES

2 - 27
SPECCABLE ROUTING DIAGRAM
1Starter motor lead
2Negative battery lead
3Wire harness
4Clamp
5Taillight lead
6Coolant reservoir tank
breather hose
7Coolant reservoir hose
8Positive battery lead
9Starting circuit cut-off
relay
0BatteryÅPosition the starter motor lead,
negative battery lead and wire
harness in the tank damper slit.
ıFasten the wire harness to the
frame with a plastic locking tie and
cut off the tie end.
ÇDo not allow the taillight lead to
slacken.
ÎPass the starter motor lead and
negative battery lead over the car-
buretor.
‰Fasten the coolant reservoir tank
breather hose and coolant reser-
voir hose to the frame with a plas-
tic band.ÏPass the coolant reservoir hose
on the outside of the coolant res-
ervoir tank breather hose.

SPEC
2 - 27
1Startermotorleitung
2Minus-Batteriekabel
3Kabelbaum
4Klammer
5Heckleuchtenleitung
6Kühlmittelausgleichsbehälter-Lüf-
tungsschlauch
7Kühlmittelausgleichsbehälter-
Schlauch
8Plus-Batteriekabel
9Starterkreis-Unterbrecherrelais
0Batterie
ÅDie Startermotorleitung, das Minus-
Batteriekabel und den Kabelbaum im
Tank-Dämpferschlitz positionieren.
ıDen Kabelbaum am Rahmen mit ei-
nem Plastiksperrband befestigen und
das Bandende abschneiden.
ÇKeinen Durchhang an der Heckleuch-
tenleitung zulassen.
ÎDie Startermotorleitung und das Mi-
nus-Batteriekabel über dem Vergaser
verlegen.
‰Den Kühlmittelausgleichsbehälter-
Lüftungsschlauch und den Kühlmittel-
ausgleichsbehälterschlauch am Rah-
men mit einem Plastikband befesti-
gen.
ÏDen Kühlmittelausgleichsbehält-
erschlauch an der Außenseite des
Kühlmittelausgleichsbehälter-Lüf-
tungsschlauchs verlegen. 1Câble de démarreur
2Câble négatif de batterie
3Faisceau de câbles
4Bride
5Câble de feu arrière
6Flexible de reniflard du réservoir de
liquide de refroidissement
7Flexible de réservoir de liquide de refroi-
dissement
8Câble positif de batterie
9Relais de coupe-circuit de démarrage
0Batterie
ÅMettre le câble de démarreur, le câble
négatif de batterie et le faisceau de câbles
dans la fente d’amortisseur du réservoir.
ıAttacher le faisceau de câbles au cadre
avec une attache en plastique et couper
l’extrémité de l’attache.
ÇAttention, le câble de feu arrière doit être
tendu.
ÎFaire passer le câble de démarreur et le
câble négatif de batterie sur le carbura-
teur.
‰Attacher le flexible de reniflard du réser-
voir de liquide de refroidissement et le
flexible de réservoir de liquide de refroi-
dissement au cadre avec une bande en
plastique.
ÏFaire passer le flexible de réservoir de
liquide de refroidissement sur l’extérieur
du tuyau du reniflard du réservoir de
liquide de refroidissement. 1Cable del motor de arranque
2Cable negativo de la batería
3Cableado
4Abrazadera
5Cable de la luz de cola
6Tubo respiradero del deposito de refrige-
rante
7Tubo del depósito de refrigerante
8Cable positivo de la batería
9Relé interruptor del circuito de encendido
0Batería
ÅPonga el cable del motor de arranque, el
cable negativo de la batería y el cableado
en la ranura de la amortiguación del depó-
sito.
ıSujete el cableado al bastidor con una
conexión plástica de cierre y corte el
extremo de la conexión.
ÇNo deje que el cable de la luz de cola se
afloje.
ÎPase el cable del motor de arranque y el
cable negativo de la batería por encima
del carburador.
‰Sujete el tubo respiradero del deposito de
refrigerante y el tubo del depósito de
refrigerante al bastidor con una banda
plástica.
ÏPase el tubo del deposito de refrigerante
por fuera del tubo respiradero del depó-
sito de refrigerante.
CHEMINEMENT DES CABLES
KABELFÜHRUNG
DIAGRAMA DE RUTA DE CABLES

2 - 28
SPECCABLE ROUTING DIAGRAM
1Throttle cable
2Clamp
3Brake hose
4Hot starter cable
5Clutch cable
6Hose guide
7Clutch switch lead
8“ENGINE STOP” button
lead
9Trip meter cable
0Main switch lead
ATrip meter
BMain switch
CStart switch leadÅFasten the start switch lead to the
handlebar with the plastic bands.
ıFasten the “ENGINE STOP” but-
ton lead and clutch switch lead to
the handlebar with the plastic
bands.
ÇPass the brake hose through the
hose guides.
ÎPass the start switch lead in front
of the main switch lead.
‰Pass the hot starter cable
between the handle crown and
coupler bracket.ÏPass the throttle cables and clutch
cable between the handle crown
and trip meter.

SPEC
2 - 28
1Gasseilzug
2Klammer
3Bremsschlauch
4Heißstarter-Seilzug
5Kupplungsseilzug
6Schlauchführung
7Kupplungsschalterleitung
8Motorstoppschalter-Kabel
9Tageskilometerzählerkabel
0Zündschalterleitung
ATageskilometerzähler
BHauptschalter
CStartschalterleitung
ÅDie Startschalterleitung am Lenker
mit den Plastikbändern befestigen.
ıDie Motorstoppschalterleitung und
Kupplungsschalterleitung mit den Pla-
stikbändern am Lenker befestigen.
ÇDen Bremsschlauch durch die
Schlauchführungen führen.
ÎDie Startschalterleitung vor der
Hauptschalterleitung verlegen.
‰Den Heißstarter-Seilzug zwischen
oberer Gabelbrücke und Leitungs-
steckerbügel verlegen.
ÏDie Gasseilzüge und die Kupplungs-
seilzüge zwischen oberer Gabelbrük-
ke und Tageskilometerzähler verle-
gen. 1Câble d’accélérateur
2Bride
3Tuyau de frein
4Câble de démarrage à chaud
5Câble d’embrayage
6Guide de câble
7Câble de contacteur d’embrayage
8Câble de bouton d’arrêt du moteur
9Câble de compteur journalier
0Câble de coupe-circuit du moteur
ACompteur journalier
BCoupe-circuit du moteur
CCâble de contacteur de démarrage
ÅAttacher le câble de contacteur de démar-
rage au guidon avec les bandes en plasti-
que.
ıAttacher le câble du bouton d’arrêt du
moteur et le câble du contacteur
d’embrayage au guidon avec les bandes
en plastique.
ÇFaire passer le tuyau de frein dans les gui-
des de tuyaux.
ÎFaire passer le câble de contacteur de
démarrage devant le câble du coupe-cir-
cuit.
‰Faire passer le câble de démarrage à
chaud entre la couronne de guidon et le
support de raccord.
ÏFaire passer les câbles d’accélérateur et le
câble d’embrayage entre la couronne de
guidon et le compteur journalier.1Cable del acelerador
2Abrazadera
3Tubo del freno
4Cable de arranque en caliente
5Cable del embrague
6Guía del tubo
7Cable del interruptor del embrague
8Botón de parada del motor “ENGINE
STOP”.
9Cable del medidor de trayecto
0Cable del interruptor principal
AMedidor de trayecto
BInterruptor principal
CCable del interruptor de arranque
ÅSujete el cable del interruptor de arranque
al manillar con las bandas plásticas.
ıSujete el cable del botón de parada del
motor “ENGINE STOP” y el cable del
interruptor del embrague al manillar con
una banda plástica.
ÇPase el tubo del freno a través de las guías
del tubo.
ÎPase el cable del interruptor de arranque
por delante del cable del interruptor prin-
cipal.
‰Pase el cable de arranque en caliente entre
la tija del manillar y la ménsula del aco-
plador.
ÏPase los cables del acelerador y el cable
del embrague entre la tija del manillar y el
medidor de trayecto.
CHEMINEMENT DES CABLES
KABELFÜHRUNG
DIAGRAMA DE RUTA DE CABLES

INSP
ADJ
ÅBeziehung zwischen der Ruhespan-
nung und der Ladezeit bei 20 ˚C
(68 ˚F)
(Diese Werte verändern sich mit den
Schwankungen in der Temperatur,
dem Zustand der Batterieplatter und
dem Säurestand.)
ıRuhespannung
ÇLadezeit (Stunden)
ÎZeit (Minuten)
‰Ladezustand der Batterie
ÏUmgebungstemperatur 20 ˚C (68 ˚F)
aLadevorgang
bDie Ruhespannung kontrollieren.
5. Laden:
Batterie
(Die treffende Lademe-
thode wählen. Siehe fol-
gende Seiten.)
WARNUNG
Keine Schnellaufladung vorneh-
men.
ACHTUNG:
Die Dichtkappen der wartungs-
freien Batterie dürfen nicht ent-
fernt werden.
Kein Stoßladegerät verwenden.
Die von solchen Geräten
erzeugten Stromstöße können
die Batterie überhitzen und die
Batterieplatten beschädigen.
Falls der Ladestrom am Ladege-
rät nicht einstellbar ist, darauf
achten, daß die Batterie nicht
überladen wird.
Zum Laden sollte die Batterie
ausgebaut werden. (Wird die
Batterie dennoch im eingebau-
ten Zustand geladen, muß zuvor
das Minuskabel abgeklemmt
werden.)
Um Funkenbildung zu vermei-
den, das Ladegerät erst ein-
schalten, nachdem die
Anschlußklemmen des Ladege-
räts an den Batteriepolen ange-
schlossen worden sind.
Den Ladezustand der Batterie
anhand der nebenstehenden
Diagramme und des nachfol-
genden Beispiels prüfen.
Beispiel
Ruhespannung = 12,0 V
Ladezeit = 6,5 Stunden
Ladezustand der Batterie = 20–
30%
ÅRelation entre la tension en circuit ouvert
et le temps de charge à 20 ˚C (68 ˚F)
(Ces valeurs varient selon la température,
l’état des plaques de batterie, et le niveau
d’électrolyte.)
ıTension en circuit ouvert
ÇDurée de recharge (heures)
ÎTemps (minutes)
‰État de charge de la batterie
ÏTempérature ambiante 20 ˚C (68 ˚F)
aCharge
bContrôler la tension en circuit ouvert.
5. Charger:
Batterie
(Se reporter au schéma de la
méthode de charge appropriée.)
AVERTISSEMENT
Ne pas utiliser la méthode de charge
rapide pour recharger cette batterie.
ATTENTION:
Ne jamais enlever les bouchons
d’étanchéité d’une batterie MF.
Ne pas utiliser un chargeur de bat-
terie à intensité élevée. En effet, un
ampérage trop élevé risque de pro-
voquer la surchauffe de la batterie
et l’endommagement des plaques de
la batterie.
S’il n’est pas possible de régler le
courant de charge de la batterie,
bien veiller à ne pas la surcharger.
Toujours déposer la batterie de la
machine avant de procéder à sa
charge. (Si la charge doit se faire la
batterie montée sur la machine,
déconnecter le câble négatif de la
borne de la batterie.)
Afin de réduire la possibilité de pro-
duction d’étincelles, ne pas bran-
cher le chargeur de batterie avant
d’avoir connecté les câbles du char-
geur à la batterie.
Contrôler la charge de la batterie,
conformément aux diagrammes et
à l’exemple suivant.
Exemple
Tension en circuit ouvert = 12,0 V
Temps de charge = 6,5 heures
Charge de la batterie = 20 à 30 %
ÅRelación entre el voltaje en circuito
abierto y el tiempo de carga a 20 ˚C
(68 ˚F)
(Estos valores varían con la temperatura,
el estado de las placas de la batería y el
nivel de electrolito.)
ıVoltaje en circuito abierto
ÇTiempo de carga (horas)
ÎTiempo (minutos)
‰Estado de carga de la batería
ÏTemperatura ambiente 20 ˚C (68 ˚F)
aCarga
bComprobar el voltaje en circuito abierto.
5. Cargar:
La batería
(ver la correspondiente ilustra-
ción del método de carga)
ADVERTENCIA
No efectúe una carga rápida de la
batería.
ATENCION:
No mueva nunca las tapas de sellado
de la batería sin mantenimiento.
No utilice un cargador de baterías
de alta velocidad. Este tipo de car-
gadores fuerzan una corriente de
elevado amperaje a la batería rápi-
damente y pueden recalentarla o
dañar las placas.
Si no es posible regular la corriente
de carga de un cargador, tenga cui-
dado de no sobrecargar la batería.
Cuando vaya a cargar una batería,
asegúrese de desmontarla de la
motocicleta. (Si debe realizar la
carga con la batería montada en la
motocicleta, desconecte el cable
negativo del terminal de la batería.)
Para reducir el riesgo de chispas, no
enchufe el cargador hasta que los
cables del cargador estén conecta-
dos a la batería.
Compruebe la carga de la batería
como se muestra en las tablas y en
el ejemplo siguiente.
Ejemplo
Voltaje en circuito abierto = 12,0 V
Tiempo de carga = 6,5 horas
Carga de la batería = 20 ~ 30%
CONTROLE ET RECHARGE DE LA BATTERIE
BATTERIE KONTROLLIEREN UND LADEN
INSPECCIÓN Y CARGA DE LA BATERÍA
3 - 52

4 - 7

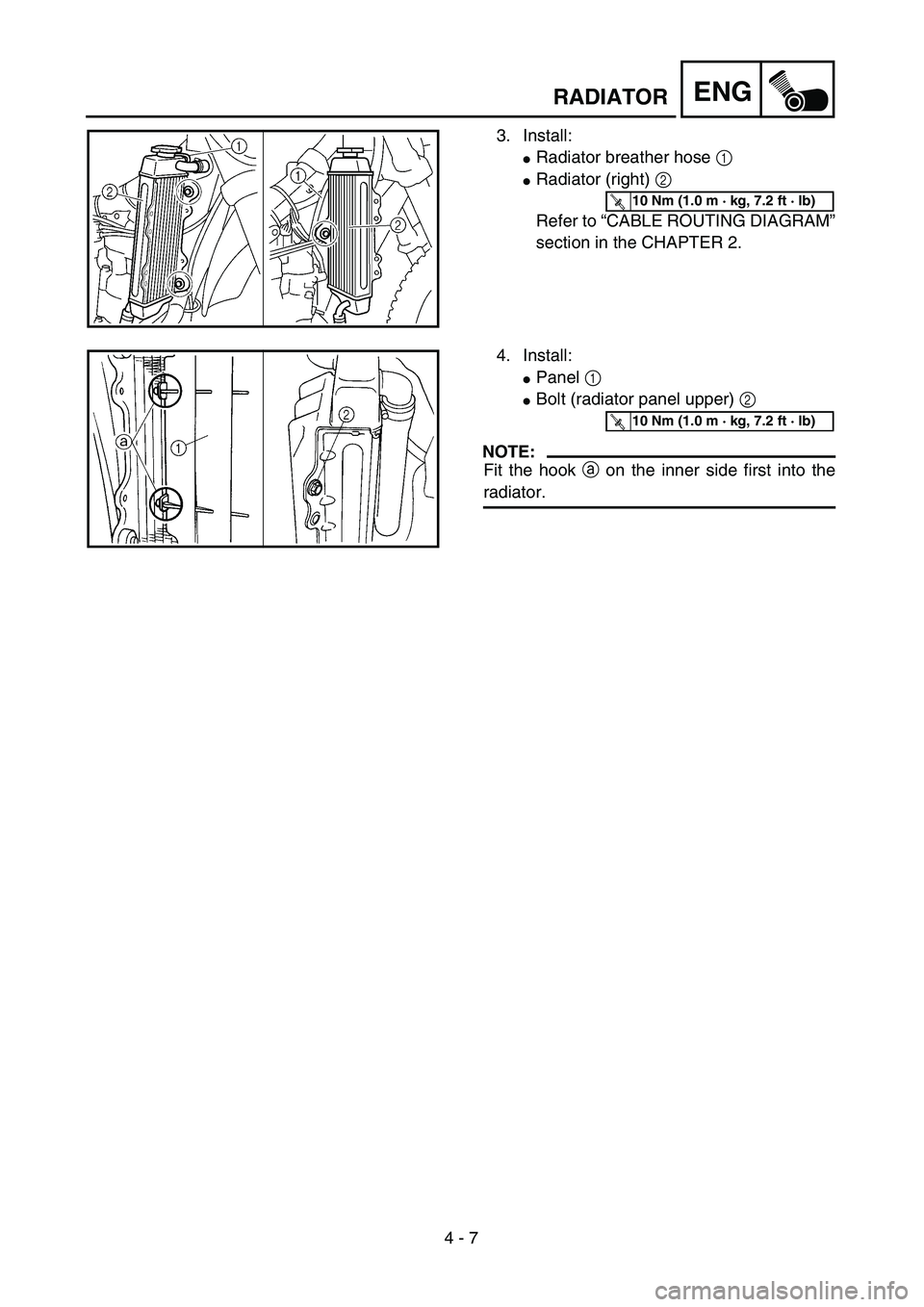

ENGRADIATOR
3. Install:
Radiator breather hose 1
Radiator (right) 2
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
4. Install:
Panel 1
Bolt (radiator panel upper) 2
NOTE:
Fit the hook a on the inner side first into the
radiator.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 7
RADIATEUR
KÜHLER
RADIADOR
3. Montieren:
Kühler-Entlüftungsschlauch
1
Kühler (rechts) 2
Siehe unter “KABELFÜH-
RUNG” im KAPITEL 2.T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Montieren:
Abdeckung 1
Schraube (obere Kühlerver-
kleidung) 2
HINWEIS:
Den Haken a an der Innenseite zu-
erst am Kühler einhaken.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Monter:
Reniflard de radiateur 1
Radiateur (droit) 2
Se reporter à la section “CHE-
MINEMENT DES CABLES”
du CHAPITRE 2.T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Monter:
Panneau 1
Boulon (panneau supérieur de
radiateur) 2
N.B.:
Accrocher d’abord le crochet a sur le
côté intérieur dans le radiateur.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
3. Instalar:
Tubo respiradero del radiador
1
Radiador (derecho) 2
Consulte el apartado
“DIAGRAMA DE RUTA DE
CABLES” del CAPÍTULO 2.T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Instalar:
Panel 1
Perno (parte superior del panel
del radiador) 2
NOTA:
Coloque en primer lugar el gancho a
del lado interno dentro del radiador.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

4 - 18

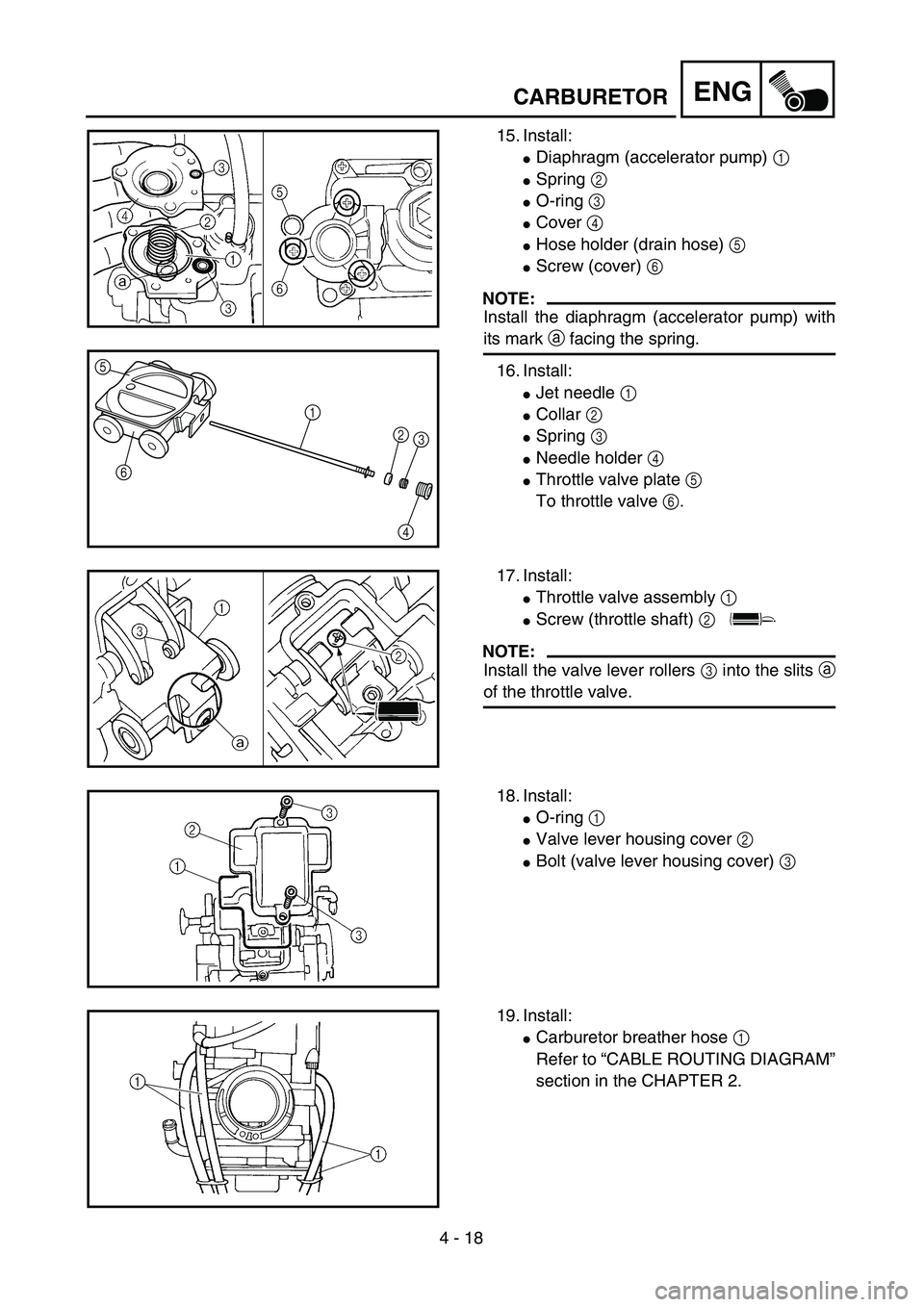

ENGCARBURETOR
15. Install:
Diaphragm (accelerator pump) 1
Spring 2
O-ring 3
Cover 4
Hose holder (drain hose) 5
Screw (cover) 6
NOTE:
Install the diaphragm (accelerator pump) with
its mark a facing the spring.
16. Install:
Jet needle 1
Collar 2
Spring 3
Needle holder 4
Throttle valve plate 5
To throttle valve 6.
5
6
1
2
3
4
17. Install:
Throttle valve assembly 1
Screw (throttle shaft) 2
NOTE:
Install the valve lever rollers 3 into the slits a
of the throttle valve.
18. Install:
O-ring 1
Valve lever housing cover 2
Bolt (valve lever housing cover) 3
19. Install:
Carburetor breather hose 1
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.

ENG
4 - 18
CARBURATEUR
VERGASER
CARBURADOR
15. Montieren:
Membran (Beschleuni-
gungspumpe) 1
Feder 2
O-Ring 3
Deckel 4
Halterung (Ablaufschlauch)
5
Schraube (Deckel) 6
HINWEIS:
Die Membran (Beschleunigerpumpe)
mit der Markierung a zur Feder wei-
send einbauen.
16. Montieren:
Düsennadel 1
Distanzhülse 2
Feder 3
Nadelhalterung 4
Gasschieber-Scheibe 5
(am Gasschieber 6)
17. Montieren:
Gasschieber (komplett) 1
Schraube (Drosselklappen
welle) 2
HINWEIS:
Die Gasschieberhebel-Rollen 3 in
die Aussparungen a des Gasschie-
bers führen.
18. Montieren:
O-Ring 1
Gasschieberhebel-Gehäu-
sedeckel 2
Schraube (Gasschieberhe-
bel-Gehäusedeckel) 3
19. Montieren:
Vergaser-Entlüftungs-
schlauch 1
Siehe unter “KABELFÜH-
RUNG” im KAPITEL 2. 15. Monter:
Diaphragme (pompe d’accélé-
rateur) 1
Ressort 2
Joint torique 3
Couvercle 4
Support de flexible (flexible de
vidange) 5
Vis (couvercle) 6
N.B.:
Monter le diaphragme (pompe d’accélé-
ration) en veillant à diriger son repère a
vers le ressort.
16. Monter:
Aiguille 1
Collerette 2
Ressort 3
Support de pointeau 4
Plaquette de boisseau 5
Sur le boisseau 6.
17. Monter:
Ensemble boisseau 1
Vis (axe d’acélérateur) 2
N.B.:
Monter les rouleaux 3 du levier de bois-
seau dans les fentes a du boisseau.
18. Monter:
Joint torique 1
Couvercle du logement de
levier de boisseau 2
Vis (couvercle du logement de
levier de boisseau) 3
19. Monter:
Reniflard de carburateur 1
Se reporter à la section “CHE-
MINEMENT DES CABLES”
au CHAPITRE 2.15. Instalar:
Diafragma (bomba de acelera-
ción) 1
Muelle 2
Junta tórica 3
Cubierta 4
Soporte del tubo (tubo de dre-
naje) 5
Tornillo (cubierta) 6
NOTA:
Instale el diafragma (bomba de acelera-
ción) con su marca a orientada al mue-
lle.
16. Instalar:
Aguja del surtidor 1
Casquillo 2
Muelle 3
Porta-agujas 4
Placa de la válvula del acelera-
dor 5
A la válvula del acelerador 6.
17. Instalar:
Conjunto de la válvula del ace-
lerador 1
Tornillo (eje del acelerador) 2
NOTA:
Instale los rodillos de la palanca de la
válvula 3 en las ranuras a de la válvula
del acelerador.
18. Instalar:
Junta tórica 1
Cubierta de la carcasa de la
palanca de la válvula 2
Tornillo (cubierta de la carcasa
de la palanca de la válvula) 3
19. Instalar:
Tubo respiradero del carbura-
dor 1
Consulte el apartado
“DIAGRAMA DE RUTA DE
CABLES” del CAPÍTULO 2.
