YAMAHA WR 450F 2004 Owners Manual

4 - 10
ENG

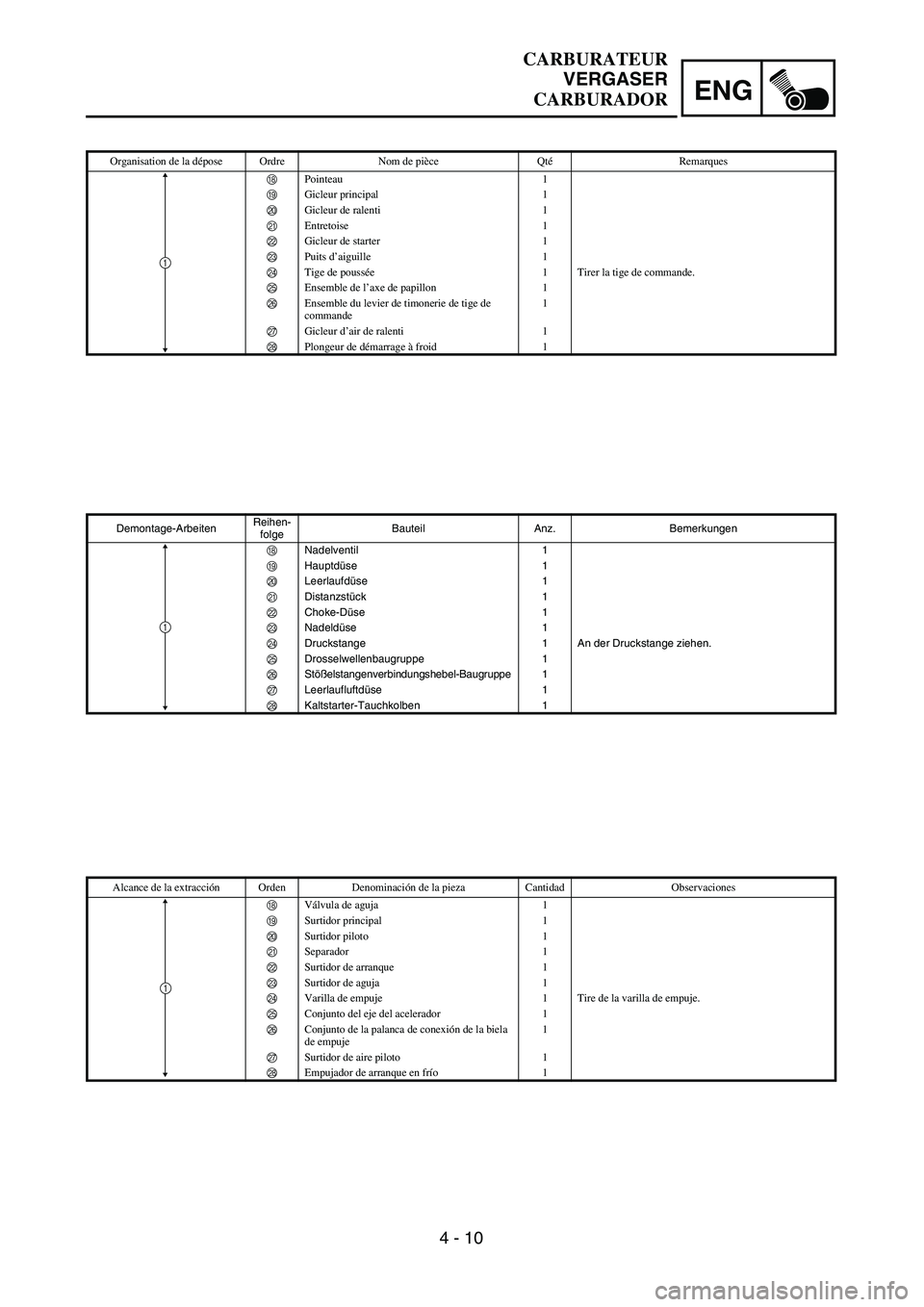

Organisation de la dépose Ordre Nom de pièce QtéRemarques
HPointeau 1
IGicleur principal 1
JGicleur de ralenti 1
KEntretoise 1
LGicleur de starter 1
MPuits d’aiguille 1
NTige de poussée 1 Tirer la tige de commande.
OEnsemble de l’axe de papillon 1
PEnsemble du levier de timonerie de tige de
commande1
QGicleur d’air de ralenti 1
RPlongeur de démarrage à froid 1
1
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
HNadelventil 1
IHauptdüse 1
JLeerlaufdüse 1
KDistanzstück 1
LChoke-Düse 1
MNadeldüse 1
NDruckstange 1 An der Druckstange ziehen.
ODrosselwellenbaugruppe 1
PStößelstangenverbindungshebel-Baugruppe 1
QLeerlaufluftdüse 1
RKaltstarter-Tauchkolben 1
1
CARBURATEUR
VERGASER
CARBURADOR
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
HVálvula de aguja 1
ISurtidor principal 1
JSurtidor piloto 1
KSeparador 1
LSurtidor de arranque 1
MSurtidor de aguja 1
NVarilla de empuje 1 Tire de la varilla de empuje.
OConjunto del eje del acelerador 1
PConjunto de la palanca de conexión de la biela
de empuje1
QSurtidor de aire piloto 1
REmpujador de arranque en frío1
1

4 - 11
ENGCARBURETOR
EC466020
HANDLING NOTE
CAUTION:
Do not loosen the screws {TPS (throttle
position sensor)} 1 except when changing
the TPS (throttle position sensor) due to
failure because it will cause a drop in
engine performance.
1
REMOVAL POINTS
Pilot screw
1. Remove:
Pilot screw 1
NOTE:
To optimize the fuel flow at a small throttle
opening, each machine’s pilot screw has been
individually set at the factory. Before removing
the pilot screw, turn it in fully and count the
number of turns. Record this number as the
factory-set number of turns out.
INSPECTION
Carburetor
1. Inspect:
Carburetor body
Contamination → Clean.
NOTE:
Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
Never use a wire.
2. Inspect:
Main jet 1
Pilot jet 2
Needle jet 3
Starter jet 4
Pilot air jet 5
Leak jet 6
Damage → Replace.
Contamination → Clean.
NOTE:
Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
Never use a wire.

ENG
4 - 11
CARBURATEUR
VERGASER
CARBURADOR
HINWEIS ZUM HANDLING
ACHTUNG:
Die TPS-Schrauben (Drosselklap-
pen-Positionssensor) 1 nicht lö-
sen – außer wenn der TPS (Dros-
selklappen-Positionssensor)
aufgrund eines Defekts ausge-
tauscht werden muß –, da die Mo-
torleistung hierdurch nachläßt.
AUSBAU
Leerlaufdüse
1. Demontieren:
Leerlaufdüse 1
HINWEIS:
Die Leerlaufgemisch-Regulier-
schraube ist zwecks Optimierung
des Kraftstofflusses bei kleiner Gas-
drehgrifföffnung für jede Maschine
individuell ab Werk eingestellt. Vor
dem Ausbau die Werkseinstellung
ermitteln und notieren; dazu die Re-
gulierschraube völlig hineindrehen
und die Anzahl Umdrehungen zäh-
len.
PRÃœFUNG
Vergaser
1. Kontrollieren:
Vergasergehäuse
Verunreinigung → Reinigen.
HINWEIS:
Eine Reinigungslösung auf Petro-
leumbasis verwenden. Alle Boh-
rungen und Düsen mit Druckluft
ausblasen.
Zum Reinigen niemals einen Draht
verwenden.
2. Kontrollieren:
Hauptdüse 1
Leerlaufdüse 2
Nadeldüse 3
Choke-Düse 4
Leerlaufluftdüse 5
Leckdüse 6
Beschädigung → Erneuern.
Verunreinigung → Reinigen.
HINWEIS:
Eine Reinigungslösung auf Petro-
leumbasis verwenden. Alle Boh-
rungen und Düsen mit Druckluft
ausblasen.
Zum Reinigen niemals einen Draht
verwenden. REMARQUE CONCERNANT LES
MANIPULATIONS
ATTENTION:
Ne pas desserrer les vis {TPS (capteur
du papillon d’accélération)} 1 sauf
lors du changement de TPS (capteur
du papillon d’accélération) en cas de
panne pour éviter les diminutions de
performance du moteur.
POINTS DE DEPOSE
Vis de richesse
1. Déposer:
Vis de richesse 1
N.B.:
Afin d’optimiser le flux de carburant à
petite ouverture des gaz, la vis de
richesse de chaque véhicule a été réglé
individuellement à l’usine. Avant de
remonter la vis de richesse, la visser
complètement en comptant le nombre de
tours exact. Retenir et noter ce chiffre et
dévisser la vis de ce nombre de tours.
CONTROLE
Carburateur
1. Contrôler:
Corps du carburateur
Encrassé → Nettoyer.
N.B.:
Pour le nettoyage, employer un dissol-
vant à base de pétrole. Passer tous les
conduits et gicleurs à l’air comprimé.
Ne jamais utiliser de fil.
2. Contrôler:
Gicleur principal 1
Gicleur de ralenti 2
Puits d’aiguille 3
Gicleur de starter 4
Gicleur d’air de ralenti 5
Gicleur de fuite 6
Endommagement → Changer.
Encrassé → Nettoyer.
N.B.:
Pour le nettoyage, employer un dissol-
vant à base de pétrole. Passer tous les
conduits et gicleurs à l’air comprimé.
Ne jamais utiliser de fil.NOTA DE MANEJO
ATENCION:
No afloje los tornillos {TPS (sensor de
posición del acelerador)} 1 excepto
cuando cambie el TPS (sensor de posi-
ción del acelerador) debido a un fallo
ya que esto podría provocar una dis-
minución en el rendimiento del motor.
PUNTOS DE EXTRACCIÓN
Tornillo piloto
1. Extraer:
Tornillo piloto 1
NOTA:
Para optimizar la circulación de combus-
tible con el acelerador escasamente
abierto, se ha colocado en fábrica cada
tornillo piloto del vehículo por separado.
Antes de extraer el tornillo piloto, gírelo
completamente y cuente el número de
vueltas que efectúa. Registre este
número como el número de vueltas pro-
venientes de fábrica.
INSPECCIÓN
Carburador
1. Inspeccionar:
Cuerpo del carburador
Contaminación → Limpiar.
NOTA:
Utilice un disolvente con base de
petróleo para efectuar la limpieza.
Sople todos los conductos y surtidores
con aire comprimido.
No utilice nunca un cable.
2. Inspeccionar:
Surtidor principal 1
Surtidor piloto 2
Surtidor de aguja 3
Surtidor de arranque 4
Surtidor de aire piloto 5
Surtidor de fugas 6
Daños → Reemplazar.
Contaminación → Limpiar.
NOTA:
Utilice un disolvente con base de
petróleo para efectuar la limpieza.
Sople todos los conductos y surtidores
con aire comprimido.
No utilice nunca un cable.

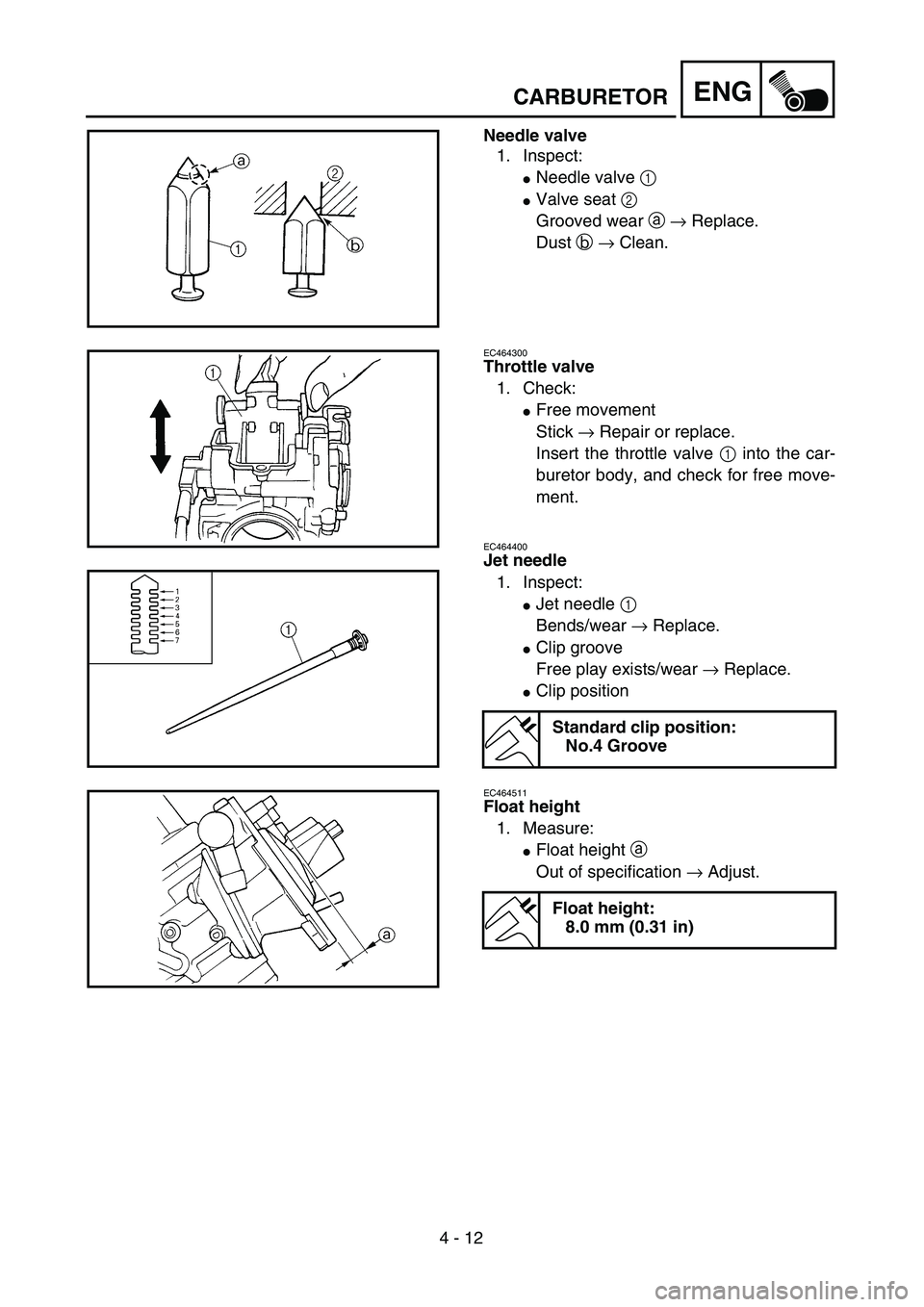

4 - 12
ENGCARBURETOR
Needle valve
1. Inspect:
Needle valve 1
Valve seat 2
Grooved wear a → Replace.
Dust b → Clean.
EC464300
Throttle valve
1. Check:
Free movement
Stick → Repair or replace.
Insert the throttle valve 1 into the car-
buretor body, and check for free move-
ment.
EC464400
Jet needle
1. Inspect:
Jet needle 1
Bends/wear → Replace.
Clip groove
Free play exists/wear → Replace.
Clip position
Standard clip position:
No.4 Groove
EC464511
Float height
1. Measure:
Float height a
Out of specification → Adjust.
Float height:
8.0 mm (0.31 in)

ENG
4 - 12
Pointeau
1. Contrôler:
Pointeau 1
Siège de pointeau 2
Usure creusée a → Changer.
Poussière b → Nettoyer.
Boisseau
1. Vérifier:
Mouvement
Coincement → Réparer ou
changer.
Insérer le boisseau 1 dans le
corps du carburateur et contrô-
ler s’il coulisse en douceur.
Aiguille
1. Contrôler:
Aiguille 1
Déformée/usure → Changer.
Rainure de clip
Présence d’un jeu/usure →
Remplacer.
Position de clip
Position standard de clip:
Rainure nËš4
Hauteur du flotteur
1. Mesurer:
Hauteur du flotteur a
Hors spécification → Régler.
Hauteur du flotteur:
8,0 mm (0,31 in)
CARBURATEUR
VERGASER
CARBURADOR
Nadelventil
1. Kontrollieren:
Nadelventil 1
Ventilsitz 2
Rillenförmiger Verschleiß a
→ Erneuern.
Staub b → Reinigen.
Gasschieber
1. Kontrollieren:
Leichtgängigkeit
Schwergängigkeit →
Instand setzen oder erneu-
ern.
Das Gasschieber 1 in das
Vergasergehäuse einsetzen
und auf Leichtgängigkeit
prüfen.
Düsennadel
1. Kontrollieren:
Düsennadel 1
Verbiegung/Verschleiß →
Erneuern.
Clip-Nut
Freies Spiel vorhanden/Ver-
schleiß → Austauschen.
Düsennadel-Clip-Stellung
Standard-Düsennadel-
Clip-Stellung:
4. Nut
Schwimmerhöhe
1. Messen:
Schwimmerhöhe a
Unvorschriftsmäßig → Ein-
stellen.
Schwimmerhöhe:
8,0 mm (0,31 in)
Válvula de aguja
1. Inspeccionar:
Válvula de aguja 1
Asiento de la válvula 2
Desgaste con surcos a →
Reemplazar.
Polvo b → Limpiar.
Válvula del acelerador
1. Comprobar:
Movimiento libre
Fijo → Reparar o reemplazar.
Inserte la válvula del acelerador
1 en el cuerpo del carburador
y compruebe el movimiento
libre.
Aguja del surtidor
1. Inspeccionar:
Aguja del surtidor 1
Deformaciones/desgaste →
Reemplazar.
Ranura del clip
Existe juego libre/desgaste →
Reemplazar.
Posición del clip
Posición del clip estándar:
Ranura NËš4
Altura del flotador
1. Medir:
Altura del flotador a
Fuera de especificaciones →
Ajustar.
Altura del flotador:
8,0 mm (0,31 in)

4 - 13
ENGCARBURETOR
Measurement and adjustment steps:
Hold the carburetor in an upside down
position.
NOTE:
Slowly tilt the carburetor in the opposite
direction, then take the measurement
when the needle valve aligns with the float
arm.
If the carburetor is level, the weight of the
float will push in the needle valve, result-
ing in an incorrect measurement.
Measure the distance between the mating
surface of the float chamber and top of the
float using a vernier calipers.
NOTE:
The float arm should be resting on the nee-
dle valve, but not compressing the needle
valve.
If the float height is not within specifica-
tion, inspect the valve seat and needle
valve.
If either is worn, replace them both.
If both are fine, adjust the float height by
bending the float tab b on the float.
Recheck the float height.
EC464600
Float
1. Inspect:
Float 1
Damage → Replace.
Starter plunger
1. Inspect:
Cold starter plunger 1
Hot starter plunger 2
Wear/damage → Replace.

ENG
4 - 13
CARBURATEUR
VERGASER
CARBURADOR
Arbeitsschritte:
Vergaser auf den Kopf stellen.
HINWEIS:
Den Vergaser langsam umdre-
hen und die Messung erst vor-
nehmen, wenn Nadelventil und
Schwimmerhebel fluchten.
In waagerechter Stellung übt
der Schwimmer Druck auf das
Nadelventil aus, was die Mes-
sung fälscht.
Mit einer Schieblehre den Ab-
stand zwischen Schwimmer-
kammer-Paßfläche und
Schwimmer-Oberkante messen.
HINWEIS:
Der Schwimmerhebel sollte das
Nadelventil lediglich berühren,
nicht niederdrücken.
Entspricht die Schwimmerhöhe
nicht dem Sollwert, Ventilsitz
und Nadelventil kontrollieren.
Falls defekt, beide Teile erneu-
ern.
Falls in Ordnung, Schwimmer-
höhe durch leichtes Biegen des
Schwimmerhebels b einstel-
len.
Schwimmerhöhe erneut kon-
trollieren.
Schwimmer
1. Kontrollieren:
Schwimmer 1
Beschädigung → Erneuern.
Choke-Schieber
1. Kontrollieren:
Kaltstarter-Tauchkolben 1
Heißstarter-Tauchkolben 2
Verschleiß/Beschädigung →
Erneuern. Procédure de mesure et de réglage:
Mettre le carburateur à l’envers.
N.B.:
Incliner lentement le carburateur
dans la direction opposée, puis
mesurer quand le pointeau s’ali-
gne sur le bras du flotteur.
Quand le carburateur est à l’hori-
zontale, le poids du flotteur va
pousser sur le pointeau, ce qui
faussera la mesure.
A l’aide d’un pied à coulisse à ver-
nier, mesurer la distance entre le
plan de joint de la cuve à niveau
constant et le haut du flotteur.
N.B.:
Le bras du flotteur doit reposer sur le
pointeau, mais il ne doit pas le com-
primer.
Si la hauteur du flotteur est hors
spécifications, contrôler le siège de
pointeau et le pointeau.
Si l’une ou l’autre de ces pièces est
usée, les changer toutes les deux.
Si ces deux pièces sont en bon état,
régler la hauteur du flotteur en
courbant la languette b du flot-
teur.
Recontrôler la hauteur du flotteur.
Flotteur
1. Contrôler:
Flotteur 1
Endommagement → Changer.
Plongeur de starter
1. Contrôler:
Plongeur de démarrage à froid
1
Plongeur de démarrage à chaud
2
Usure/endommagement →
Remplacer.Pasos de medición y ajuste:
Sujete el carburador con la parte de
arriba hacia abajo.
NOTA:
Incline despacio el carburador en
dirección opuesta y después realice
la medición cuando la válvula de
aguja esté alineada con el brazo del
flotador.
Si el carburador esté nivelado, el
peso del flotador empujará hacia
adentro la válvula de aguja, dando
como resultado una medición inco-
rrecta.
Mida la distancia entre la superfi-
cie engranada de la cámara de flo-
tación y la parte superior del
flotador con un calibre de nonio.
NOTA:
El brazo del flotador debe estar apo-
yado sobre la válvula de aguja, pero
no debe comprimirla.
Si la altura del flotador no está
dentro de especificaciones, inspec-
cione el asiento de la válvula y la
válvula de aguja.
Si cualquiera de los dos está des-
gastado, reemplace ambas piezas.
Si ambos están correctos, ajuste la
altura del flotador doblando la len-
güeta del mismo b.
Vuelva a comprobar la altura del
flotador.
Flotador
1. Inspeccionar:
Flotador 1
Daños → Reemplazar.
Empujador del arrancador
1. Inspeccionar:
Empujador de arranque en frío
1
Empujador de arranque en
caliente 2
Desgaste/daños → Reempla-
zar.

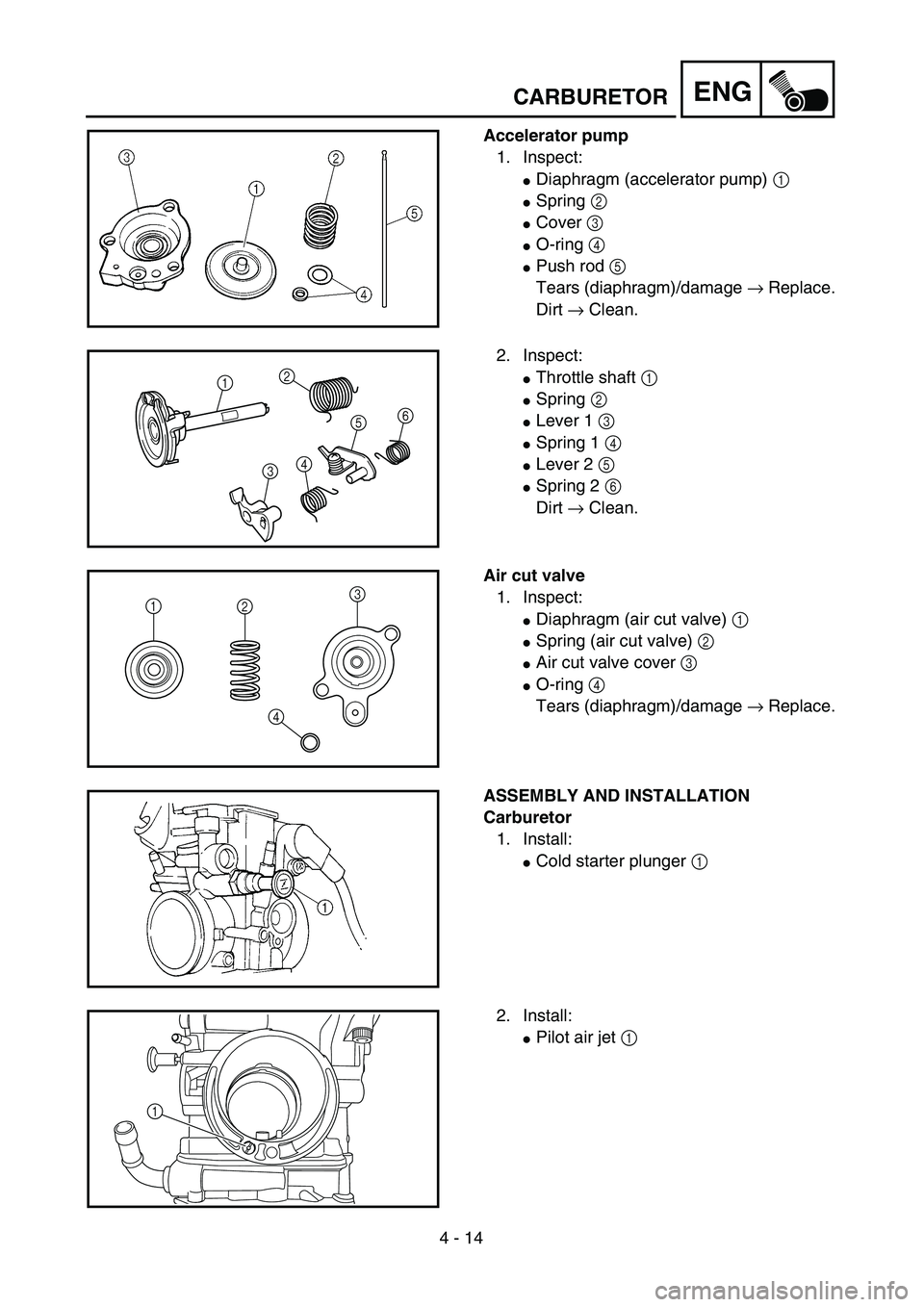

4 - 14
ENG
Accelerator pump
1. Inspect:
Diaphragm (accelerator pump) 1
Spring 2
Cover 3
O-ring 4
Push rod 5
Tears (diaphragm)/damage → Replace.
Dirt → Clean.
2. Inspect:
Throttle shaft 1
Spring 2
Lever 1 3
Spring 1 4
Lever 2 5
Spring 2 6
Dirt → Clean.
12
3456
Air cut valve
1. Inspect:
Diaphragm (air cut valve) 1
Spring (air cut valve) 2
Air cut valve cover 3
O-ring 4
Tears (diaphragm)/damage → Replace.
1
23
4
ASSEMBLY AND INSTALLATION
Carburetor
1. Install:
Cold starter plunger 1
2. Install:
Pilot air jet 1
1
CARBURETOR

ENG
4 - 14

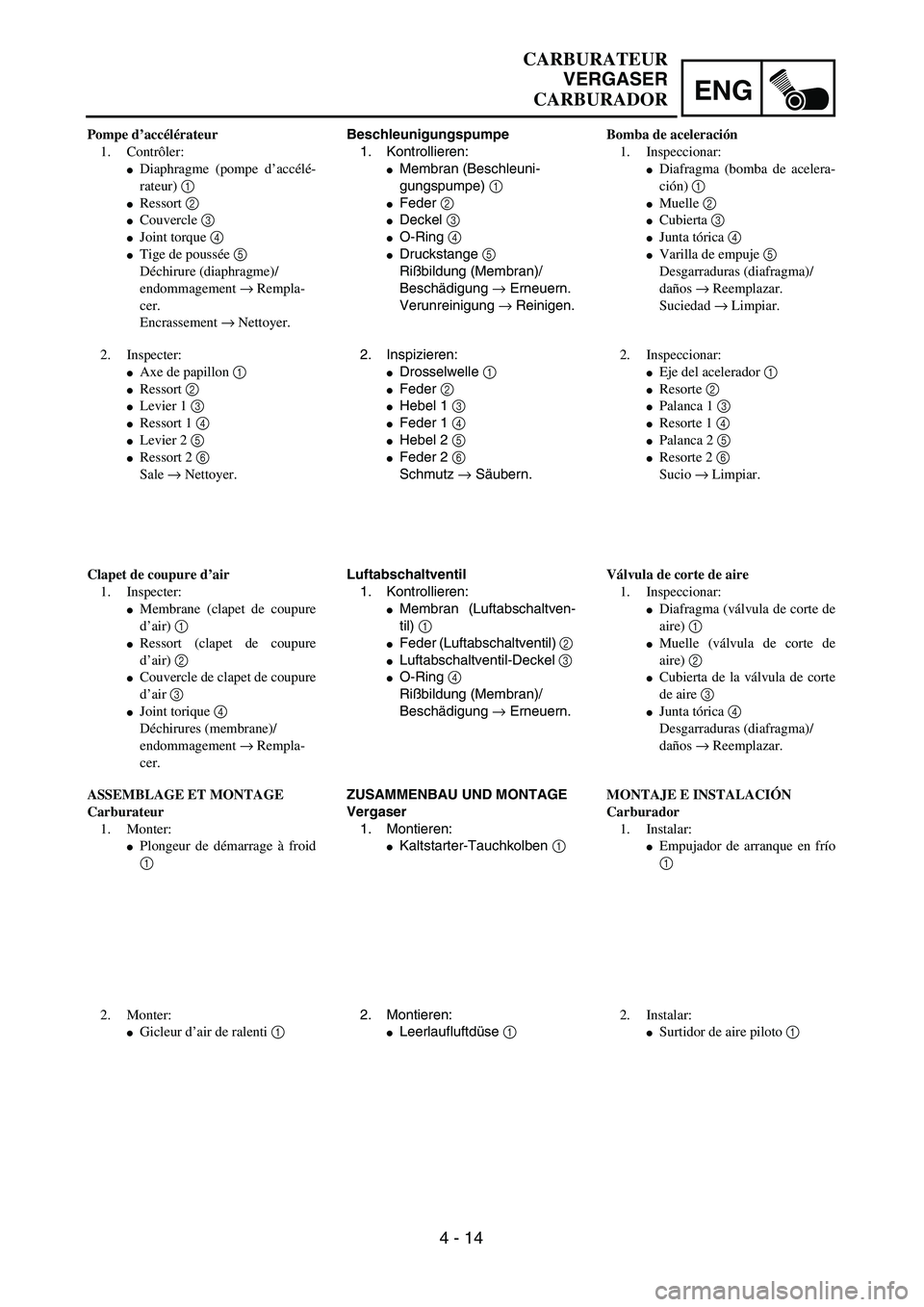

CARBURATEUR
VERGASER
CARBURADOR
Beschleunigungspumpe
1. Kontrollieren:
Membran (Beschleuni-
gungspumpe) 1
Feder 2
Deckel 3
O-Ring 4
Druckstange 5
Rißbildung (Membran)/
Beschädigung → Erneuern.
Verunreinigung → Reinigen.
2. Inspizieren:
Drosselwelle 1
Feder 2
Hebel 1 3
Feder 1 4
Hebel 2 5
Feder 2 6
Schmutz → Säubern.
Luftabschaltventil
1. Kontrollieren:
Membran (Luftabschaltven-
til) 1
Feder (Luftabschaltventil) 2
Luftabschaltventil-Deckel 3
O-Ring 4
Rißbildung (Membran)/
Beschädigung → Erneuern.
ZUSAMMENBAU UND MONTAGE
Vergaser
1. Montieren:
Kaltstarter-Tauchkolben 1
2. Montieren:
Leerlaufluftdüse 1 Pompe d’accélérateur
1. Contrôler:
Diaphragme (pompe d’accélé-
rateur) 1
Ressort 2
Couvercle 3
Joint torque 4
Tige de poussée 5
Déchirure (diaphragme)/
endommagement → Rempla-
cer.
Encrassement → Nettoyer.
2. Inspecter:
Axe de papillon 1
Ressort 2
Levier 1 3
Ressort 1 4
Levier 2 5
Ressort 2 6
Sale → Nettoyer.
Clapet de coupure d’air
1. Inspecter:
Membrane (clapet de coupure
d’air) 1
Ressort (clapet de coupure
d’air) 2
Couvercle de clapet de coupure
d’air 3
Joint torique 4
Déchirures (membrane)/
endommagement → Rempla-
cer.
ASSEMBLAGE ET MONTAGE
Carburateur
1. Monter:
Plongeur de démarrage à froid
1
2. Monter:
Gicleur d’air de ralenti 1 Bomba de aceleración
1. Inspeccionar:
Diafragma (bomba de acelera-
ción) 1
Muelle 2
Cubierta 3
Junta tórica 4
Varilla de empuje 5
Desgarraduras (diafragma)/
daños → Reemplazar.
Suciedad → Limpiar.
2. Inspeccionar:
Eje del acelerador 1
Resorte 2
Palanca 1 3
Resorte 1 4
Palanca 2 5
Resorte 2 6
Sucio → Limpiar.
Válvula de corte de aire
1. Inspeccionar:
Diafragma (válvula de corte de
aire) 1
Muelle (válvula de corte de
aire) 2
Cubierta de la válvula de corte
de aire 3
Junta tórica 4
Desgarraduras (diafragma)/
daños → Reemplazar.
MONTAJE E INSTALACIÓN
Carburador
1. Instalar:
Empujador de arranque en frío
1
2. Instalar:
Surtidor de aire piloto 1

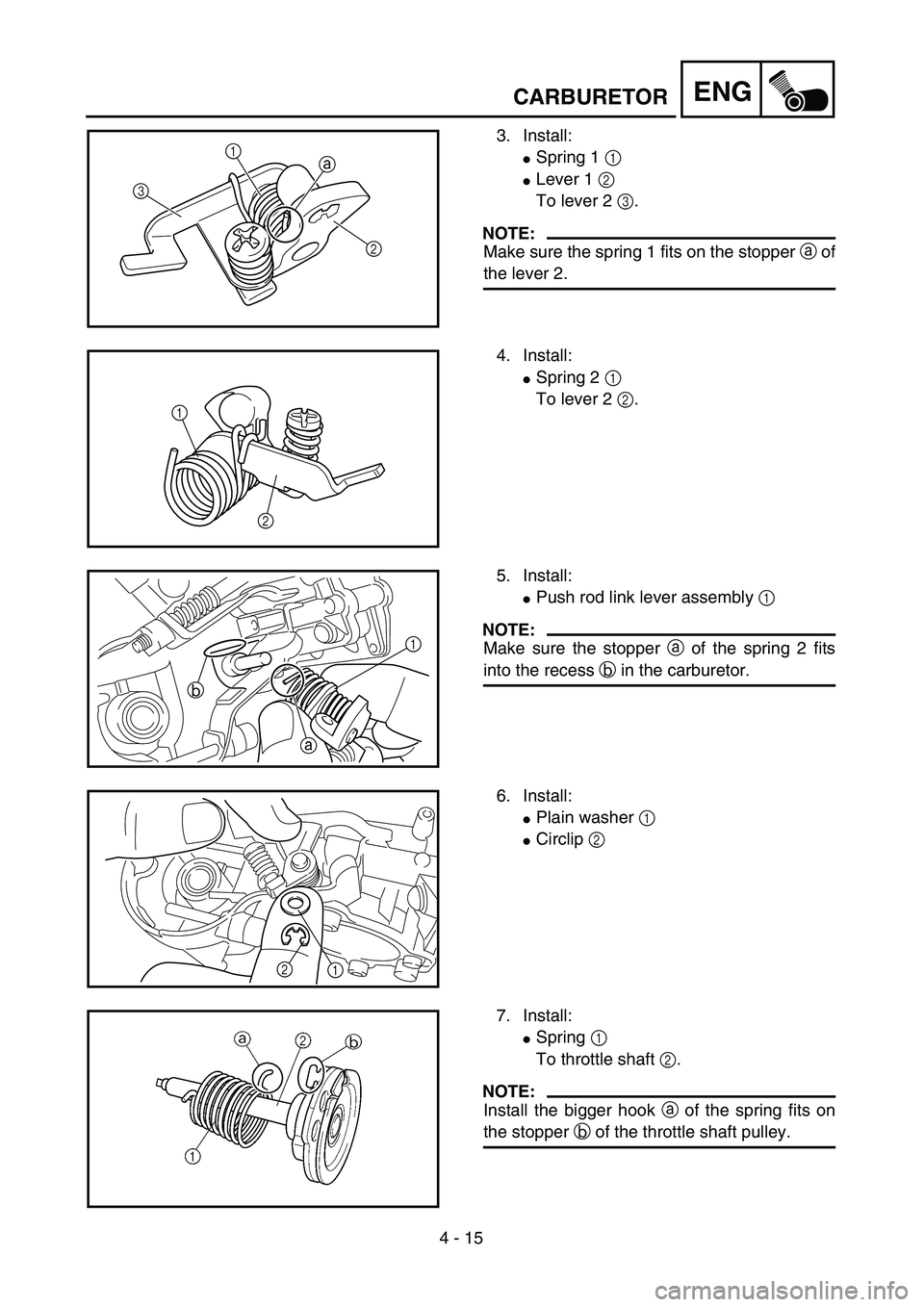

4 - 15
ENGCARBURETOR
3. Install:
Spring 1 1
Lever 1 2
To lever 2 3.
NOTE:
Make sure the spring 1 fits on the stopper a of
the lever 2.
a
31
2
4. Install:
Spring 2 1
To lever 2 2.
1
2
5. Install:
Push rod link lever assembly 1
NOTE:
Make sure the stopper a of the spring 2 fits
into the recess b in the carburetor.
1
a b
6. Install:
Plain washer 1
Circlip 2
21
7. Install:
Spring 1
To throttle shaft 2.
NOTE:
Install the bigger hook a of the spring fits on
the stopper b of the throttle shaft pulley.
