YAMAHA WR 450F 2004 Owners Manual

INSP
ADJ
BATTERIE KONTROLLIEREN UND
LADEN
WARNUNG
Die in Batterien enthaltene Schwe-
felsäure ist giftig und stark ätzend.
Außerdem entsteht beim Laden
der Batterie explosives Wasser-
stoffgas.
Daher sind folgende Vorsichts-
maßnahmen zu beachten:
Beim Umgang mit Batterien eine
Schutzbrille tragen.
Batterien nur in gut durchlüfte-
ten Räumen laden.
Batterien von Feuer, Funken
und offenen Flammen fernhalten
(z. B. von Schweißgeräten und
brennenden Zigaretten).
Beim Umgang mit Batterien
NICHT RAUCHEN.
BATTERIEN UND BATTERIE-
SAURE VON KINDERN FERN-
HALTEN.
Körperkontakt mit Batterie-
säure vermeiden, da sie
schwere Verätzungen und
Augenschäden verursachen
kann.
ERSTE HILFE BEI KÖRPERKON-
TAKT:
AUSSERLICH
Haut — mit Wasser spülen.
Augen — 15 Minuten mit klarem
Wasser spülen und dann sofort
ärztliche Hilfe aufsuchen.
INNERLICH
Große Mengen Milch trinken.
Sofort einen Arzt aufsuchen.
ACHTUNG:
Ladespannung, -strom und -dau-
er einer wartungsfreien Batterie
weichen von denen einer her-
kömmlichen Batterie ab. Die war-
tungsfreie Batterie sollte entspre-
chend den weiter unten
beschriebenen Lademethoden ge-
laden werden. Bei Überladung
sinkt der Säurestand der Batterie
beträchtlich ab. Es ist daher wich-
tig, daß die Batterie vorschrifts-
mäßig geladen wird. CONTROLE ET RECHARGE DE
LA BATTERIE
AVERTISSEMENT
Les batteries produisent de l’hydro-
gène, qui est un gaz explosif, et elles
contiennent de l’électrolyte, qui est
composé d’acide sulfurique, un pro-
duit toxique et corrosif.
Veiller à toujours prendre les précau-
tions suivantes:
Toujours porter des lunettes de pro-
tection lorsque l’on travaille à
proximité de batteries.
Charger les batteries dans un
endroit bien aéré.
Tenir les batteries à l’écart des
sources de flammes et d’étincelles
(machines à souder, cigarettes, etc.).
NE PAS FUMER en chargeant ou
manipulant des batteries.
TENIR BATTERIES ET ÉLEC-
TROLYTE HORS DE LA POR-
TÉE DES ENFANTS.
Éviter tout contact avec l’électro-
lyte, car il peut gravement brûler la
peau et les yeux.
PREMIERS SOINS EN CAS DE
CONTACT DIRECT:
EXTERNE
Peau — Rincer à l’eau.
Yeux — Rincer à l’eau pendant 15
minutes et consulter un médecin
sans tarder.
INTERNE
Avaler une grande quantité d’eau
ou de lait. Continuer avec du lait de
magnésie, des œufs battus ou de
l’huile végétale. Consulter un méde-
cin sans tarder.
ATTENTION:
La durée, l’intensité et la tension de
charge d’une batterie MF et d’une
batterie classique sont différentes. La
batterie MF doit être rechargée con-
formément à la méthode de charge
illustrée dans ce manuel. Si l’on sur-
charge la batterie, son niveau d’élec-
trolyte diminuera considérablement.
Par conséquent, toujours recharger la
batterie avec beaucoup d’attention. INSPECCIÓN Y CARGA DE LA
BATERÍA
ADVERTENCIA
Las baterías generan gas hidrógeno
explosivo y contienen un electrólito de
ácido sulfúrico altamente venenoso y
cáustico.
Por lo tanto, adopte siempre estas
medidas preventivas:
Utilice gafas protectoras cuando
manipule o trabaje cerca de bate-
rías.
Cargue las baterías en un lugar bien
ventilado.
Mantenga las baterías alejadas de
fuego, chispas o llamas (equipos de
soldadura, cigarrillos encendidos).
NO FUME cuando cargue o mani-
pule baterías.
MANTENGA LAS BATERÍAS Y
EL ELECTRÓLITO FUERA DEL
ALCANCE DE LOS NIÑOS.
Evite todo contacto con el electró-
lito, ya que puede provocar quema-
duras graves o lesiones oculares
permanentes.
PRIMEROS AUXILIOS EN CASO
DE CONTACTO:
EXTERNO
Piel — Lavar con agua.
Ojos — Enjuagar con agua durante
15 minutos y acudir a un médico
inmediatamente.
INTERNO
Beber grandes cantidades de agua o
leche, seguidas de lechada de mag-
nesia, huevos batidos o aceite vege-
tal. Acudir inmediatamente a un
médico.
ATENCION:
El tiempo, el amperaje y el voltaje de
carga de una batería sin manteni-
miento son diferentes de los de las
baterías convencionales. La batería
sin mantenimiento debe cargarse
según se explica en las ilustraciones
del método de carga. Si se sobrecarga
la batería, el nivel de electrólito caerá
considerablemente. Por lo tanto, tenga
un cuidad especial cuando cargue la
batería.
CONTROLE ET RECHARGE DE LA BATTERIE
BATTERIE KONTROLLIEREN UND LADEN
INSPECCIÓN Y CARGA DE LA BATERÍA
3 - 50

3 - 51
INSP
ADJ

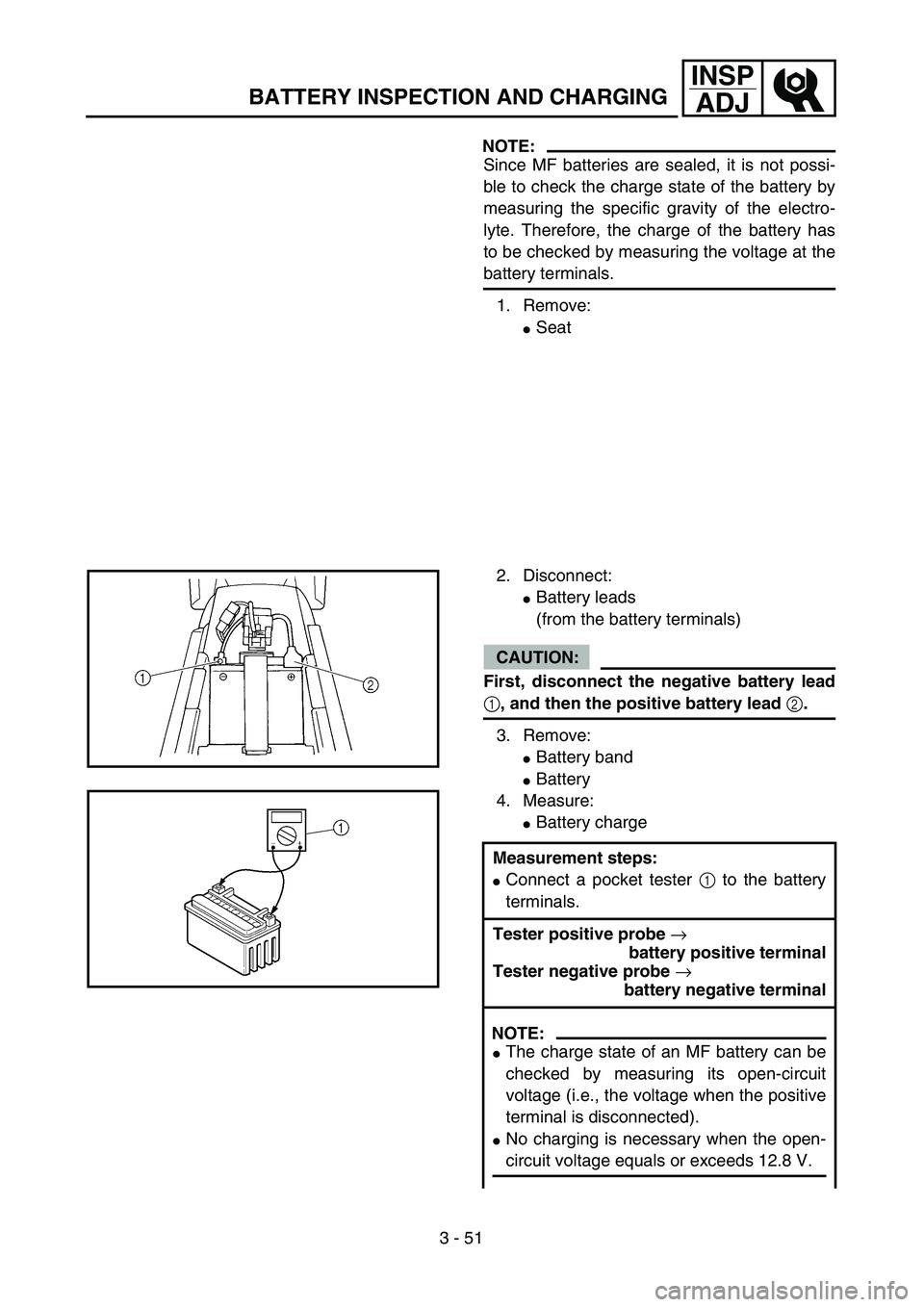

BATTERY INSPECTION AND CHARGING
NOTE:
Since MF batteries are sealed, it is not possi-
ble to check the charge state of the battery by
measuring the specific gravity of the electro-
lyte. Therefore, the charge of the battery has
to be checked by measuring the voltage at the
battery terminals.
1. Remove:
Seat
2. Disconnect:
Battery leads
(from the battery terminals)
CAUTION:
First, disconnect the negative battery lead
1, and then the positive battery lead 2.
3. Remove:
Battery band
Battery
4. Measure:
Battery charge
Measurement steps:
Connect a pocket tester 1 to the battery
terminals.
Tester positive probe →
battery positive terminal
Tester negative probe →
battery negative terminal
NOTE:
The charge state of an MF battery can be
checked by measuring its open-circuit
voltage (i.e., the voltage when the positive
terminal is disconnected).
No charging is necessary when the open-
circuit voltage equals or exceeds 12.8 V.

INSP
ADJ
HINWEIS:
Da die wartungsfreie Batterie dicht
verschlossen ist, kann deren Lade-
zustand nicht durch Messung der
Säuredichte kontrolliert werden. Der
Ladezustand wird statt dessen durch
Messen der Spannung an den Polk-
lemmen ermittelt.
1. Demontieren:
Sitzbank
2. Lösen:
Batteriekabel
(von den Batteriepolen)
ACHTUNG:
Stets zuerst das Massekabel 1,
dann das Pluskbel 2 abklemmen.
3. Demontieren:
Batterieband
Batterie
4. Messen:
Batteriespannung
Arbeitsschritte:
Das Taschen-Multimeter 1 an
die Batteriepole anschließen.
Positive Prüfspitze →
Batterie-Pluspol
Negative Prüfspitze →
Batterie-Minuspol
HINWEIS:
Der Ladezustand der wartungs-
freien Batterie kann durch Mes-
sung der sog. Ruhespannung
(d. h. bei abgeklemmtem Plus-
kabel) kontrolliert werden.
Kein Laden ist erforderlich,
wenn die Ruhespannung min-
destens 12,8 V beträgt.
N.B.:
Comme une batterie MF est scellée, il est
impossible de vérifier son état de charge
en mesurant la densité de l’électrolyte.
Par conséquent, vérifier la charge de la
batterie en mesurant la tension aux cos-
ses de la batterie.
1. Déposer:
Selle
2. Déconnecter:
Câbles de batterie
(des bornes de la batterie)
ATTENTION:
Déconnecter d’abord le câble négatif
de batterie 1, puis le câble positif 2.
3. Déposer:
Bandeau de batterie
Batterie
4. Mesurer:
Charge de la batterie
Etapes de la mesure:
Connecter un testeur de poche 1
aux bornes de la batterie.
Pointe positive du multimètre →
borne positive de batterie
Pointe négative du multimètre →
borne négative de batterie
N.B.:
On peut contrôler l’état de charge
d’une batterie MF en mesurant la
tension entre ses bornes en circuit
ouvert (soit la tension quand la
cosse positive est déconnectée).
Inutile de recharger lorsque la ten-
sion en circuit ouvert est supé-
rieure ou égale à 12,8 V.
NOTA:
Puesto que las baterías sin manteni-
miento están selladas, no se puede com-
probar su estado de carga midiendo la
densidad del electrólito. Por lo tanto, se
debe comprobar la carga de la batería
midiendo el voltaje en los terminales de
la misma.
1. Extraer:
Sillín
2. Desconectar:
Los cables de la batería
(de los terminales de la batería)
ATENCION:
Desconecte primero el cable negativo
1 y seguidamente el positivo 2.
3. Extraer:
Banda de la batería
La batería
4. Medir:
La carga de la batería
Pasos de medición:
Conecte un comprobador de bolsi-
llo 1 a los terminales de la batería.
Palpador positivo del comprobador
→ terminal positivo de la batería
Palpador negativo del comproba-
dor →
terminal negativo de la batería
NOTA:
El estado de carga de una batería
sin mantenimiento puede compro-
barse midiendo su voltaje en cir-
cuito abierto (es decir, cuando está
desconectado el terminal positivo
de la batería).
No es necesario cargar cuando el
voltaje en circuito abierto es igual
o superior a 12,8 V.
CONTROLE ET RECHARGE DE LA BATTERIE
BATTERIE KONTROLLIEREN UND LADEN
INSPECCIÓN Y CARGA DE LA BATERÍA
3 - 51

3 - 52
INSP
ADJ
BATTERY INSPECTION AND CHARGING

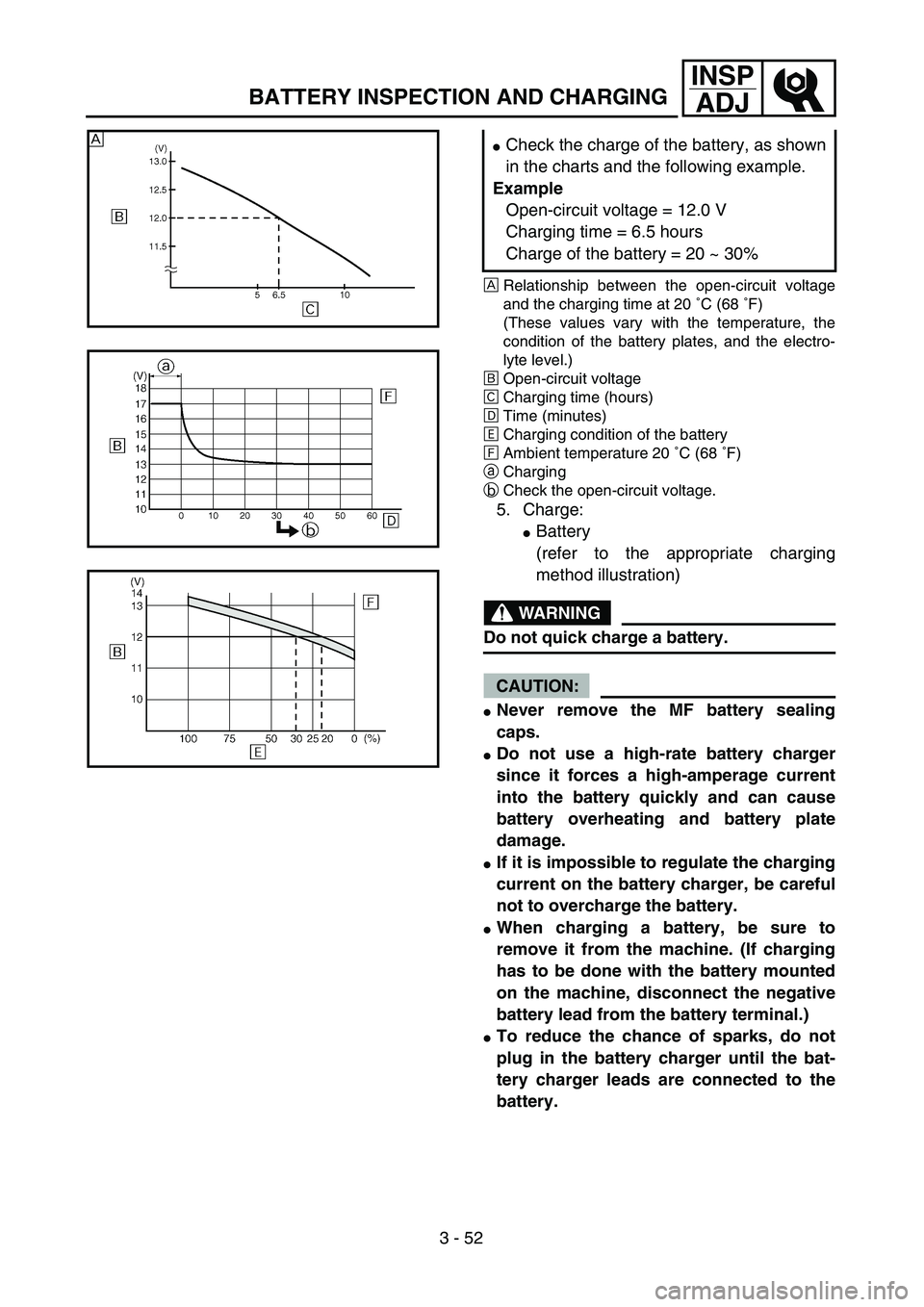

ÅRelationship between the open-circuit voltage
and the charging time at 20 ˚C (68 ˚F)
(These values vary with the temperature, the
condition of the battery plates, and the electro-
lyte level.)
ıOpen-circuit voltage
ÇCharging time (hours)
ÎTime (minutes)
‰Charging condition of the battery
ÏAmbient temperature 20 ˚C (68 ˚F)
aCharging
bCheck the open-circuit voltage.

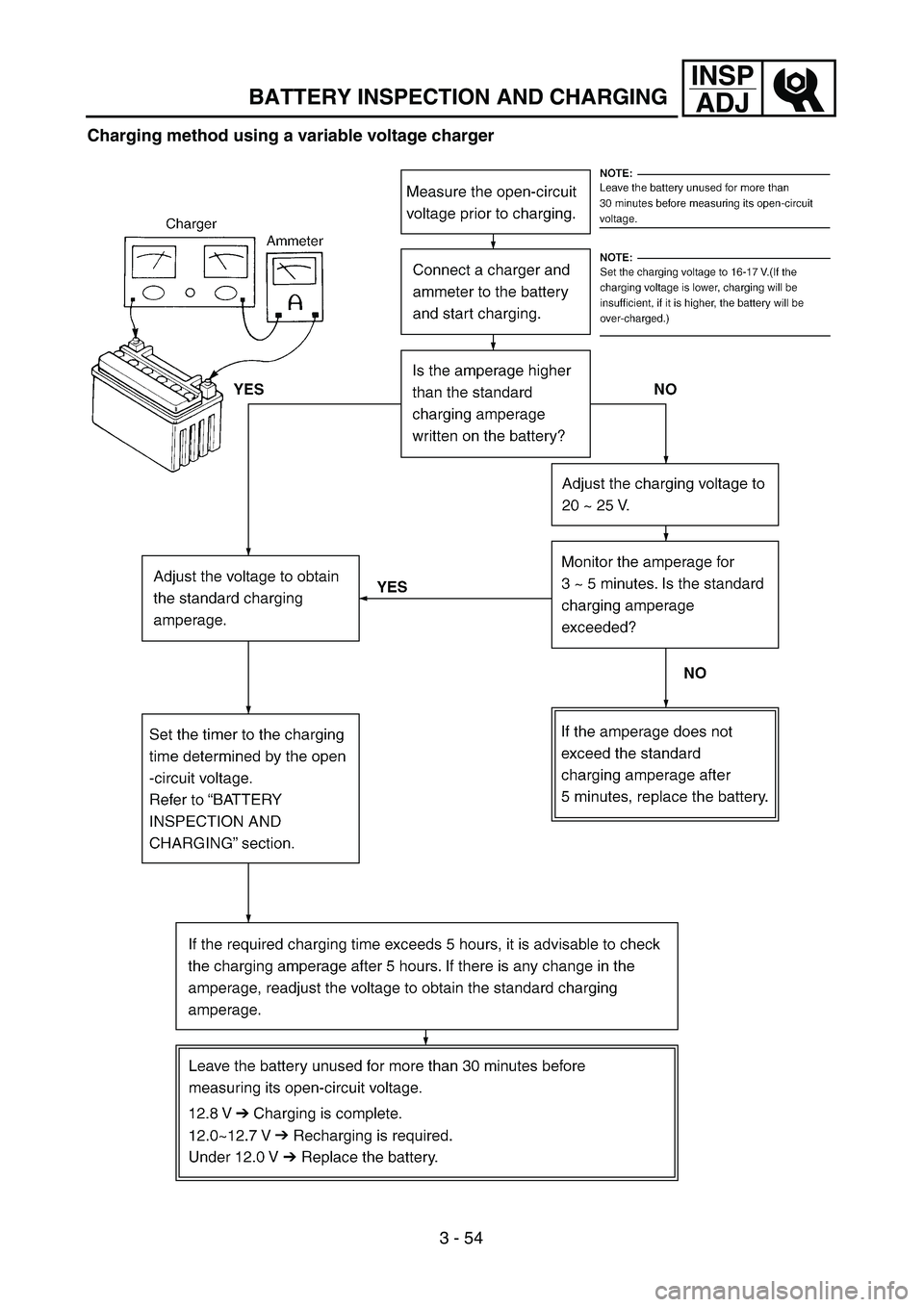

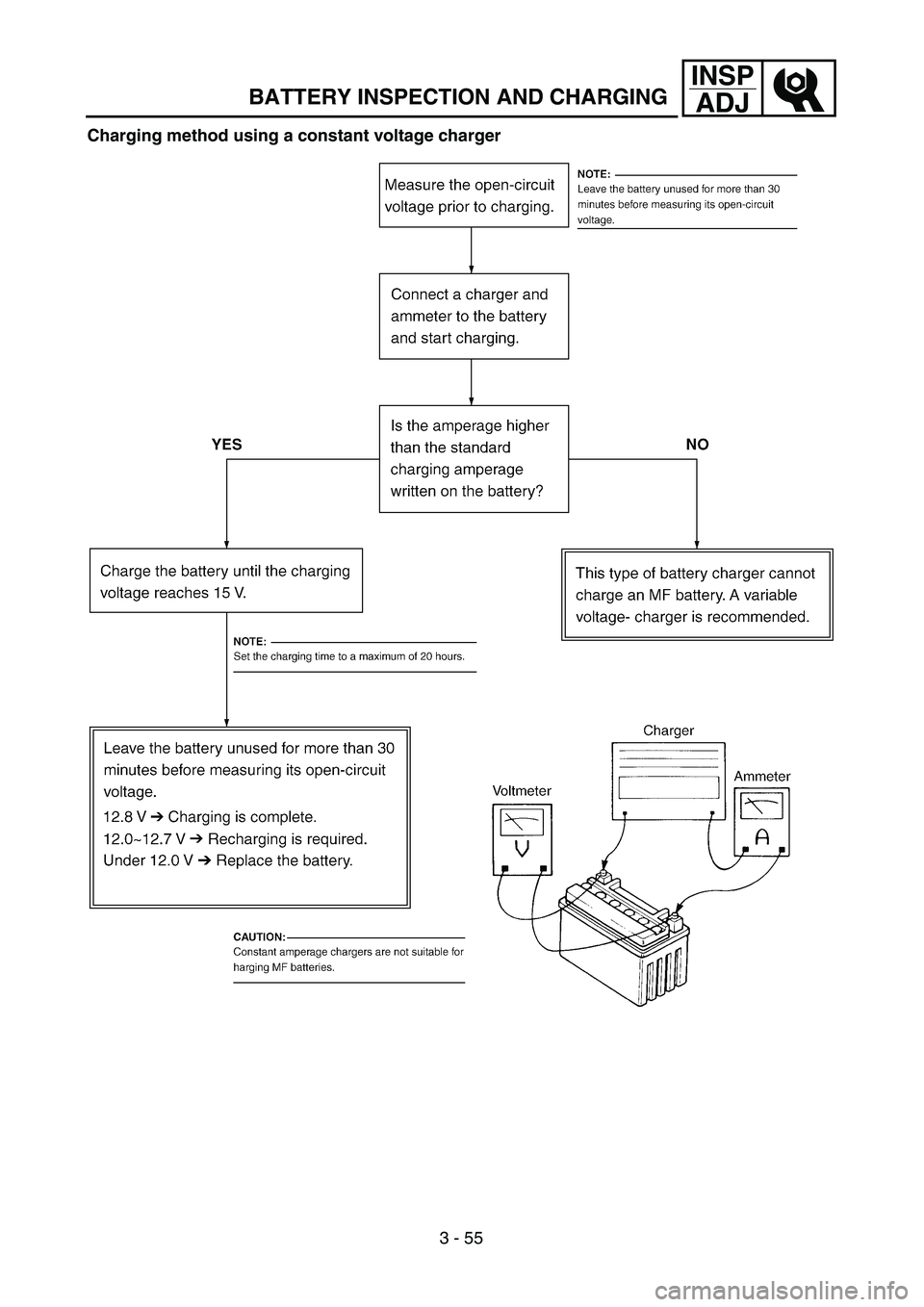

5. Charge:
Battery
(refer to the appropriate charging
method illustration)
WARNING
Do not quick charge a battery.
CAUTION:
Never remove the MF battery sealing
caps.
Do not use a high-rate battery charger
since it forces a high-amperage current
into the battery quickly and can cause
battery overheating and battery plate
damage.
If it is impossible to regulate the charging
current on the battery charger, be careful
not to overcharge the battery.
When charging a battery, be sure to
remove it from the machine. (If charging
has to be done with the battery mounted
on the machine, disconnect the negative
battery lead from the battery terminal.)
To reduce the chance of sparks, do not
plug in the battery charger until the bat-
tery charger leads are connected to the
battery.
Check the charge of the battery, as shown
in the charts and the following example.
Example
Open-circuit voltage = 12.0 V
Charging time = 6.5 hours
Charge of the battery = 20 ~ 30% Å

INSP
ADJ
ÅBeziehung zwischen der Ruhespan-
nung und der Ladezeit bei 20 ˚C
(68 ˚F)
(Diese Werte verändern sich mit den
Schwankungen in der Temperatur,
dem Zustand der Batterieplatter und
dem Säurestand.)
ıRuhespannung
ÇLadezeit (Stunden)
ÎZeit (Minuten)
‰Ladezustand der Batterie
ÏUmgebungstemperatur 20 ˚C (68 ˚F)
aLadevorgang
bDie Ruhespannung kontrollieren.
5. Laden:
Batterie
(Die treffende Lademe-
thode wählen. Siehe fol-
gende Seiten.)
WARNUNG
Keine Schnellaufladung vorneh-
men.
ACHTUNG:
Die Dichtkappen der wartungs-
freien Batterie dürfen nicht ent-
fernt werden.
Kein Stoßladegerät verwenden.
Die von solchen Geräten
erzeugten Stromstöße können
die Batterie überhitzen und die
Batterieplatten beschädigen.
Falls der Ladestrom am Ladege-
rät nicht einstellbar ist, darauf
achten, daß die Batterie nicht
überladen wird.
Zum Laden sollte die Batterie
ausgebaut werden. (Wird die
Batterie dennoch im eingebau-
ten Zustand geladen, muß zuvor
das Minuskabel abgeklemmt
werden.)
Um Funkenbildung zu vermei-
den, das Ladegerät erst ein-
schalten, nachdem die
Anschlußklemmen des Ladege-
räts an den Batteriepolen ange-
schlossen worden sind.
Den Ladezustand der Batterie
anhand der nebenstehenden
Diagramme und des nachfol-
genden Beispiels prüfen.
Beispiel
Ruhespannung = 12,0 V
Ladezeit = 6,5 Stunden
Ladezustand der Batterie = 20–
30%
ÅRelation entre la tension en circuit ouvert
et le temps de charge à 20 ˚C (68 ˚F)
(Ces valeurs varient selon la température,
l’état des plaques de batterie, et le niveau
d’électrolyte.)
ıTension en circuit ouvert
ÇDurée de recharge (heures)
ÎTemps (minutes)
‰État de charge de la batterie
ÏTempérature ambiante 20 ˚C (68 ˚F)
aCharge
bContrôler la tension en circuit ouvert.
5. Charger:
Batterie
(Se reporter au schéma de la
méthode de charge appropriée.)
AVERTISSEMENT
Ne pas utiliser la méthode de charge
rapide pour recharger cette batterie.
ATTENTION:
Ne jamais enlever les bouchons
d’étanchéité d’une batterie MF.
Ne pas utiliser un chargeur de bat-
terie à intensité élevée. En effet, un
ampérage trop élevé risque de pro-
voquer la surchauffe de la batterie
et l’endommagement des plaques de
la batterie.
S’il n’est pas possible de régler le
courant de charge de la batterie,
bien veiller à ne pas la surcharger.
Toujours déposer la batterie de la
machine avant de procéder à sa
charge. (Si la charge doit se faire la
batterie montée sur la machine,
déconnecter le câble négatif de la
borne de la batterie.)
Afin de réduire la possibilité de pro-
duction d’étincelles, ne pas bran-
cher le chargeur de batterie avant
d’avoir connecté les câbles du char-
geur à la batterie.
Contrôler la charge de la batterie,
conformément aux diagrammes et
à l’exemple suivant.
Exemple
Tension en circuit ouvert = 12,0 V
Temps de charge = 6,5 heures
Charge de la batterie = 20 à 30 %
ÅRelación entre el voltaje en circuito
abierto y el tiempo de carga a 20 ˚C
(68 ˚F)
(Estos valores varían con la temperatura,
el estado de las placas de la batería y el
nivel de electrolito.)
ıVoltaje en circuito abierto
ÇTiempo de carga (horas)
ÎTiempo (minutos)
‰Estado de carga de la batería
ÏTemperatura ambiente 20 ˚C (68 ˚F)
aCarga
bComprobar el voltaje en circuito abierto.
5. Cargar:
La batería
(ver la correspondiente ilustra-
ción del método de carga)
ADVERTENCIA
No efectúe una carga rápida de la
batería.
ATENCION:
No mueva nunca las tapas de sellado
de la batería sin mantenimiento.
No utilice un cargador de baterías
de alta velocidad. Este tipo de car-
gadores fuerzan una corriente de
elevado amperaje a la batería rápi-
damente y pueden recalentarla o
dañar las placas.
Si no es posible regular la corriente
de carga de un cargador, tenga cui-
dado de no sobrecargar la batería.
Cuando vaya a cargar una batería,
asegúrese de desmontarla de la
motocicleta. (Si debe realizar la
carga con la batería montada en la
motocicleta, desconecte el cable
negativo del terminal de la batería.)
Para reducir el riesgo de chispas, no
enchufe el cargador hasta que los
cables del cargador estén conecta-
dos a la batería.
Compruebe la carga de la batería
como se muestra en las tablas y en
el ejemplo siguiente.
Ejemplo
Voltaje en circuito abierto = 12,0 V
Tiempo de carga = 6,5 horas
Carga de la batería = 20 ~ 30%
CONTROLE ET RECHARGE DE LA BATTERIE
BATTERIE KONTROLLIEREN UND LADEN
INSPECCIÓN Y CARGA DE LA BATERÍA
3 - 52

3 - 53
INSP
ADJ

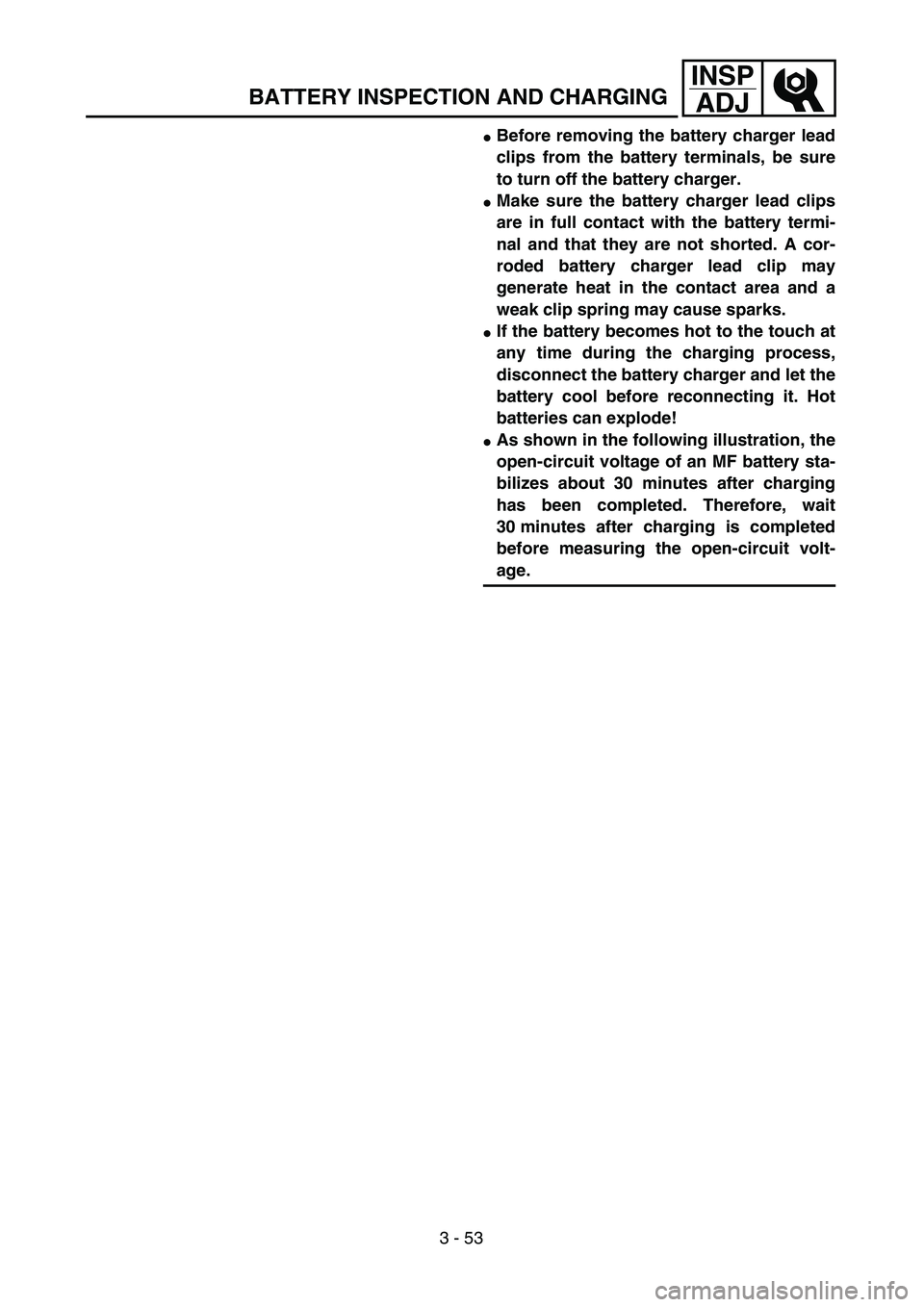

BATTERY INSPECTION AND CHARGING
Before removing the battery charger lead
clips from the battery terminals, be sure
to turn off the battery charger.
Make sure the battery charger lead clips
are in full contact with the battery termi-
nal and that they are not shorted. A cor-
roded battery charger lead clip may
generate heat in the contact area and a
weak clip spring may cause sparks.
If the battery becomes hot to the touch at
any time during the charging process,
disconnect the battery charger and let the
battery cool before reconnecting it. Hot
batteries can explode!
As shown in the following illustration, the
open-circuit voltage of an MF battery sta-
bilizes about 30 minutes after charging
has been completed. Therefore, wait
30 minutes after charging is completed
before measuring the open-circuit volt-
age.

INSP
ADJ
Ebenso die Anschlußklemmen
des Ladegeräts erst von den
Batteriepolen abnehmen, nach-
dem das Ladegerät ausgeschal-
tet worden ist.
Darauf achten, daß die Klemmen
des Ladegeräts guten Kontakt
zu den Batteriepolen haben und
nicht kurzgeschlossen werden.
Bei korrodierten Anschlußklem-
men kann es zu einer Erhitzung
der Kontaktstellen kommen, bei
ausgeleierten Klemmfedern zu
Abrißfunkenbildung.
Falls die Batterie heiß wird, den
Ladevorgang umgehend unter-
brechen und die Batterie
zunächst abkühlen lassen. Eine
erhitzte Batterie stellt eine
Explosionsgefahr dar.
Aus nebenstehendem Dia-
gramm wird ersichtlich, daß
sich die Ruhespannung einer
wartungsfreien Batterie erst ca.
30 Minuten nach Beendigung
des Ladevorganges stabilisiert.
Deshalb vor der Messung der
Ruhespannung die frisch gela-
dene Batterie zunächst eine
halbe Stunde ruhen lassen.
Ne pas oublier de couper l’alimenta-
tion du chargeur avant de retirer les
pinces du chargeur des bornes de la
batterie.
Veiller à assurer un excellent con-
tact électrique entre les pinces du
chargeur et les bornes de la batterie.
Ne jamais laisser les pinces entrer
en contact l’une avec l’autre. Une
pince de chargeur corrodée risque
de provoquer un échauffement de la
batterie sur la zone de contact et des
pinces lâches peuvent provoquer
des étincelles.
Si la batterie devient chaude au tou-
cher pendant la charge, il faut
débrancher le chargeur de batterie
et laisser refroidir la batterie avant
de la rebrancher. Une batterie
chaude risque d’exploser!
Comme montré dans le schéma sui-
vant, la tension en circuit ouvert
d’une batterie “sans entretien” se
stabilise environ 30 minutes après
que la recharge est terminée. Par
conséquent, pour vérifier l’état de la
batterie après sa recharge, attendre
30 minutes avant de mesurer la ten-
sion en circuit ouvert.
Antes de quitar de los terminales de
la batería las pinzas de los cables del
cargador, asegúrese de desconectar
el cargador.
Verifique que las pinzas de los
cables del cargador hagan buen
contacto con el terminal de la bate-
ría y que no se cortocircuiten. Una
pinza de cable de cargador corroída
puede generar calor en la zona de
contacto y un muelle de pinza flojo
puede provocar chispas.
Si la batería se calienta al tacto en
algún momento durante el proceso
de carga, desconecte el cargador y
deje que la batería se enfríe antes de
conectarlo de nuevo. ¡Una batería
caliente puede explotar!
Como se muestra en la ilustración
siguiente, el voltaje en circuito
abierto de una batería sin manteni-
miento se estabiliza unos 30 minutos
después de que se haya completado
la carga. Por lo tanto, espere 30
minutos una vez completada la
carga antes de medir el voltaje en
circuito abierto.
CONTROLE ET RECHARGE DE LA BATTERIE
BATTERIE KONTROLLIEREN UND LADEN
INSPECCIÓN Y CARGA DE LA BATERÍA
3 - 53

3 - 54
INSP
ADJ
BATTERY INSPECTION AND CHARGING
Charging method using a variable voltage charger

3 - 55
INSP
ADJ
BATTERY INSPECTION AND CHARGING
Charging method using a constant voltage charger

INSP
ADJ

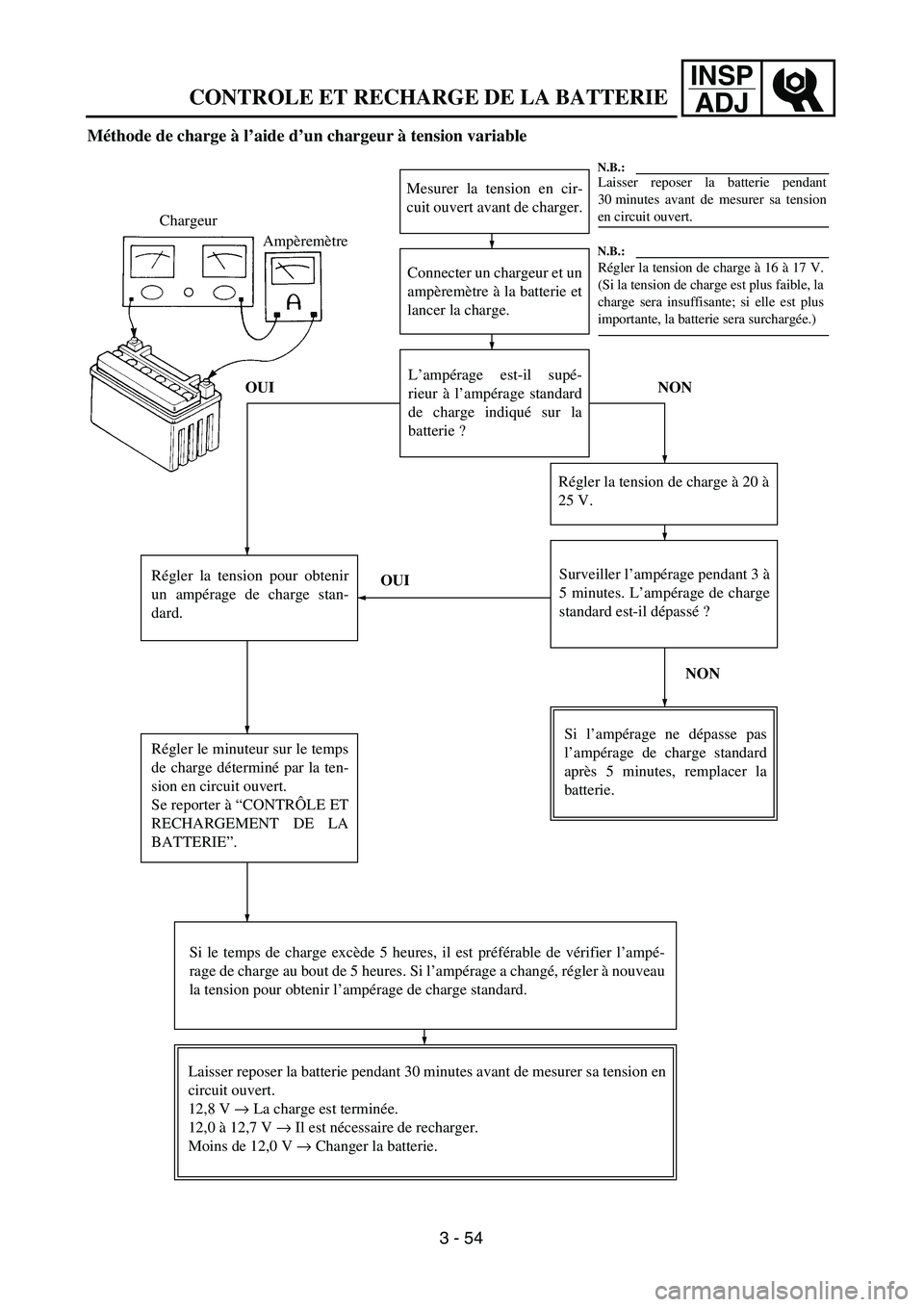

Méthode de charge à l’aide d’un chargeur à tension variable
Mesurer la tension en cir-
cuit ouvert avant de charger.
Connecter un chargeur et un
ampèremètre à la batterie et
lancer la charge.
Régler la tension pour obtenir
un ampérage de charge stan-
dard.Chargeur
Ampèremètre
Régler le minuteur sur le temps
de charge déterminé par la ten-
sion en circuit ouvert.
Se reporter à “CONTRÔLE ET
RECHARGEMENT DE LA
BATTERIE”.
Si le temps de charge excède 5 heures, il est préférable de vérifier l’ampé-
rage de charge au bout de 5 heures. Si l’ampérage a changé, régler à nouveau
la tension pour obtenir l’ampérage de charge standard.L’ampérage est-il supé-
rieur à l’ampérage standard
de charge indiqué sur la
batterie ?
Régler la tension de charge à 20 à
25 V.
Surveiller l’ampérage pendant 3 à
5 minutes. L’ampérage de charge
standard est-il dépassé ?
Si l’ampérage ne dépasse pas
l’ampérage de charge standard
après 5 minutes, remplacer la
batterie.
Laisser reposer la batterie pendant 30 minutes avant de mesurer sa tension en
circuit ouvert.
12,8 V → La charge est terminée.
12,0 à 12,7 V → Il est nécessaire de recharger.
Moins de 12,0 V → Changer la batterie.
N.B.:Laisser reposer la batterie pendant
30 minutes avant de mesurer sa tension
en circuit ouvert.
N.B.:
Régler la tension de charge à 16 à 17 V.
(Si la tension de charge est plus faible, la
charge sera insuffisante; si elle est plus
importante, la batterie sera surchargée.)
NON OUI
OUI
NON
CONTROLE ET RECHARGE DE LA BATTERIE
3 - 54
