YAMAHA WR 450F 2004 Repair Manual

GEN
INFO
MISE EN MARCHE ET RODAGE
ANLASSEN UND EINFAHREN
ARRANQUE Y RODAJE
ANLASSEN UND EINFAH-
REN
WARNUNG
Den Motor keinesfalls in geschlos-
senen Räumen anlassen und be-
treiben. Abgase sind äußerst giftig
und führen in kurzer Zeit zu Be-
wußtlosigkeit und Tod. Daher den
Motor nur an gut belüftetem Ort
laufen lassen.
ACHTUNG:
Da dieser Vergaser mit einer
Beschleunigerpumpe ausgestat-
tet ist, sollte der Gasdrehgriff
beim Anlassen nicht betätigt
werden, um ein Verrölen der
Zündkerze zu vermeiden.
Es besteht beim Kickstarten
eines Viertakters mit geöffnetem
Gasdrehgriff Rückschlaggefahr.
Außerdem ist bei offener Dros-
selklappe das Startgemisch zu
mager.
Vor dem Anfahren unbedingt die
“ROUTINEKONTROLLE VOR
FAHRTBEGINN” ausführen.
LUFTFILTER-WARTUNG
Entsprechend dem Abschnitt “LUFT-
FILTER REINIGEN” in KAPITEL 3
das Schaum-Luftfilteröl oder entspre-
chendes Öl auf den Einsatz auftra-
gen. (Überschüssiges Öl im
Filtereinsatz kann das Motorstartver-
halten beeinträchtigen.)
KALTEN MOTOR ANLASSEN
HINWEIS:
Dieses Modell ist mit einem Zündun-
terbrechungssystem ausgestattet.
Der Motor kann unter den folgenden
Bedingungen gestartet werden:
Wenn das Getriebe auf Leerlauf
gestellt ist.
Wenn die Kupplung gelöst ist,
egal, welcher Gang eingelegt ist.
Es wird aber empfohlen, vor dem
Starten des Motors auf Leerlauf zu
schalten.
1. Den Kühlflüssigkeitstsand
kontrollieren.
2. Den Kraftstoffhahn auf “ON”
stellen.
3. Den Hauptschalter auf “ON”
stellen.
4. Das Getriebe in die Leerlauf-
stellung schalten.
5. Den (kaltstarterknopf 1 bis
zum Anschlag herausziehen).
6. Den Motor durch Drücken des
Startschalters oder Treten des
Kickstarters starten.
MISE EN MARCHE ET
RODAGE
AVERTISSEMENT
Ne jamais mettre le moteur en marche
dans un endroit clos. Les gaz d’échap-
pement sont nocifs et peuvent causer
une perte de conscience et même la
mort en quelques minutes. Toujours
faire marcher le moteur dans un
endroit bien ventilé.
ATTENTION:
Le carburateur de cette machine est
équipé d’une pompe d’accélération.
Il faut donc éviter d’actionner
l’accélérateur au moment de la mise
en marche du moteur, sous peine
d’encrasser la bougie.
Comme pour tous les quatre temps,
il ne faut pas actionner l’accéléra-
teur au moment d’actionner le
démarreur au pied, sinon le démar-
reur au pied risque de se relever
brutalement. De plus, l’ouverture
des gaz risque d’appauvrir à l’excès
le mélange air/carburant, ce qui
rendrait la mise en marche difficile.
Avant la mise en marche, effectuer
les vérifications indiquées dans la
liste de contrôle avant utilisation.
ENTRETIEN DU FILTRE A AIR
Comme indiqué dans “NETTOYAGE
DU FILTRE A AIR” au CHAPITRE 3,
appliquer de l’huile de filtre à air en
mousse ou une huile équivalente sur l’élé-
ment. (L’excès d’huile peut empêcher le
moteur de démarrer correctement).
MISE EN MARCHE D’UN MOTEUR
FROID
N.B.:
Cette machine est équipée d’un système
de coupure du circuit d’allumage. Les
conditions suivantes doivent être rem-
plies pour que le moteur puisse être mis
en marche.
La machine doit être au point mort.
L’embrayage doit être désengagé et
une vitesse quelconque sélectionnée.
Il est toutefois recommandé de passer
au point mort avant de mettre la
machine en marche.
1. Contrôler le niveau du liquide de
refroidissement.
2. Mettre le levier de carburant sur
“ON”.
3. Mettre le coupe-circuit du moteur
en position de marche “ON”.
4. Passer la boîte au point mort.
5. Ouvrir le bouton de démarrage à
froid 1 à fond.
6. Démarrer le moteur en appuyant
sur le commutateur de démarrage
ou en activant le kick.
ARRANQUE Y RODAJE
ADVERTENCIA
Nunca arranque ni utilice el motor en
una zona cerrada. Los gases del sis-
tema de escape son altamente nocivos
y pueden provocar una estado de
inconsciencia e incluso pueden resul-
tar letales en un breve espacio de
tiempo. Maneje siempre el vehículo en
una zona bien ventilada.
ATENCION:
El carburador de la motocicleta
tiene una bomba de aceleración
incorporada. Por tanto, cuando
arranque el motor, no accione el ace-
lerador porque la bujía se ensuciará.
A diferencia de los motores de dos
tiempos, este motor no puede arran-
carse con el pedal cuando el acelera-
dor esté abierto ya que el pedal podría
dar una patada. Asimismo, si el acele-
rador está abierto, la mezcla de aire y
combustible puede ser deficiente
como para que arranque el motor.
Antes de arrancar el vehículo, rea-
lice las comprobaciones de la lista
pertinente previas a la conducción.
MANTENIMIENTO DEL FILTRO
DE AIRE
De acuerdo con la sección “LIMPIEZA
DEL FILTRO DE AIRE” del CAPÍ-
TULO 3, aplique el aceite para filtros-
de-aire-de-esponja o su equivalente al
elemento. (Un exceso de aceite en el ele-
mento podrá afectar adversamente al
arranque del motor.)
ARRANQUE DEL MOTOR FRÍO
NOTA:
Este modelo está equipado con un sis-
tema de desactivación del circuito de
encendido. El motor podrá ser arrancado
en las siguientes condiciones.
Cuando la transmisión esté en punto
muerto.
Cuando el embrague esté desacoplado
con la transmisión en cualquier posi-
ción. Sin embargo, se recomienda
cambiar a punto muerto antes de
arrancar el motor.
1. Inspeccione el nivel de refrige-
rante.
2. Gire el grifo de combustible hasta
la posición “ON”.
3. Presione el interruptor principal
para ponerlo en “ON”.
4. Coloque la caja de cambios en la
posición de punto muerto.
5. Abra completamente el pomo de
arranque en frío 1.
6. Arranque el motor presionando el
interruptor de arranque o accio-
nando el arrancador de pedal.
1 - 15

1 - 16
GEN
INFO
STARTING AND BREAK-IN
NOTE:
If the engine fails to start by pushing the start
switch, release the switch, wait a few seconds,
and then try again. Each starting attempt
should be as short as possible to preserve the
battery. Do not crank the engine more than
10 seconds on any one attempt. If the engine
does not start with the starter motor, try using
the kickstarter.
WARNING
If the starter motor will not turn when
pushing the start switch, stop pushing it
immediately and kick start the engine in
order to avoid the load on the motor.
Do not open the throttle while kicking the
kickstarter. Otherwise, the kickstarter
may kick back.
7. Return the cold starter knob to its original
position and run the engine at 3,000 ~
5,000 r/min for 1 or 2 minutes.
NOTE:
Since this model is equipped with an accelera-
tor pump, if the engine is raced (the throttle
opened and closed), the air/fuel mixture will be
too rich and the engine may stall. Also unlike a
two-stroke engine, this model can idle.
CAUTION:
Do not warm up the engine for extended
periods of time.

GEN
INFO

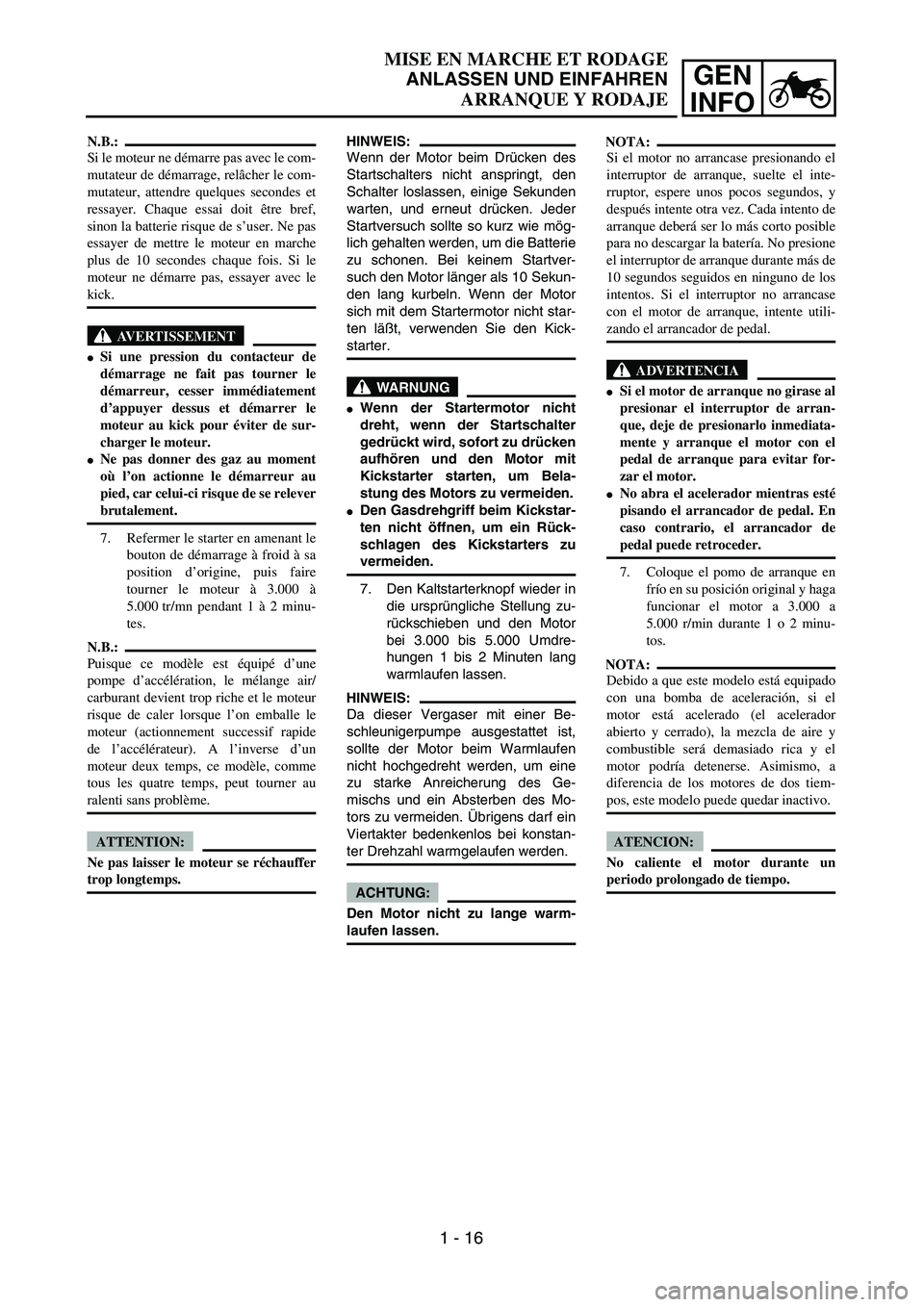

MISE EN MARCHE ET RODAGE
ANLASSEN UND EINFAHREN
ARRANQUE Y RODAJE
HINWEIS:
Wenn der Motor beim Drücken des
Startschalters nicht anspringt, den
Schalter loslassen, einige Sekunden
warten, und erneut drücken. Jeder
Startversuch sollte so kurz wie mög-
lich gehalten werden, um die Batterie
zu schonen. Bei keinem Startver-
such den Motor länger als 10 Sekun-
den lang kurbeln. Wenn der Motor
sich mit dem Startermotor nicht star-
ten läßt, verwenden Sie den Kick-
starter.
WARNUNG
Wenn der Startermotor nicht
dreht, wenn der Startschalter
gedrückt wird, sofort zu drücken
aufhören und den Motor mit
Kickstarter starten, um Bela-
stung des Motors zu vermeiden.
Den Gasdrehgriff beim Kickstar-
ten nicht öffnen, um ein Rück-
schlagen des Kickstarters zu
vermeiden.
7. Den Kaltstarterknopf wieder in
die ursprüngliche Stellung zu-
rückschieben und den Motor
bei 3.000 bis 5.000 Umdre-
hungen 1 bis 2 Minuten lang
warmlaufen lassen.
HINWEIS:
Da dieser Vergaser mit einer Be-
schleunigerpumpe ausgestattet ist,
sollte der Motor beim Warmlaufen
nicht hochgedreht werden, um eine
zu starke Anreicherung des Ge-
mischs und ein Absterben des Mo-
tors zu vermeiden. Übrigens darf ein
Viertakter bedenkenlos bei konstan-
ter Drehzahl warmgelaufen werden.
ACHTUNG:
Den Motor nicht zu lange warm-
laufen lassen.
N.B.:
Si le moteur ne démarre pas avec le com-
mutateur de démarrage, relâcher le com-
mutateur, attendre quelques secondes et
ressayer. Chaque essai doit être bref,
sinon la batterie risque de s’user. Ne pas
essayer de mettre le moteur en marche
plus de 10 secondes chaque fois. Si le
moteur ne démarre pas, essayer avec le
kick.
AVERTISSEMENT
Si une pression du contacteur de
démarrage ne fait pas tourner le
démarreur, cesser immédiatement
d’appuyer dessus et démarrer le
moteur au kick pour éviter de sur-
charger le moteur.
Ne pas donner des gaz au moment
où l’on actionne le démarreur au
pied, car celui-ci risque de se relever
brutalement.
7. Refermer le starter en amenant le
bouton de démarrage à froid à sa
position d’origine, puis faire
tourner le moteur à 3.000 à
5.000 tr/mn pendant 1 à 2 minu-
tes.
N.B.:
Puisque ce modèle est équipé d’une
pompe d’accélération, le mélange air/
carburant devient trop riche et le moteur
risque de caler lorsque l’on emballe le
moteur (actionnement successif rapide
de l’accélérateur). A l’inverse d’un
moteur deux temps, ce modèle, comme
tous les quatre temps, peut tourner au
ralenti sans problème.
ATTENTION:
Ne pas laisser le moteur se réchauffer
trop longtemps.
NOTA:
Si el motor no arrancase presionando el
interruptor de arranque, suelte el inte-
rruptor, espere unos pocos segundos, y
después intente otra vez. Cada intento de
arranque deberá ser lo más corto posible
para no descargar la batería. No presione
el interruptor de arranque durante más de
10 segundos seguidos en ninguno de los
intentos. Si el interruptor no arrancase
con el motor de arranque, intente utili-
zando el arrancador de pedal.
ADVERTENCIA
Si el motor de arranque no girase al
presionar el interruptor de arran-
que, deje de presionarlo inmediata-
mente y arranque el motor con el
pedal de arranque para evitar for-
zar el motor.
No abra el acelerador mientras esté
pisando el arrancador de pedal. En
caso contrario, el arrancador de
pedal puede retroceder.
7. Coloque el pomo de arranque en
frío en su posición original y haga
funcionar el motor a 3.000 a
5.000 r/min durante 1 o 2 minu-
tos.
NOTA:
Debido a que este modelo está equipado
con una bomba de aceleración, si el
motor está acelerado (el acelerador
abierto y cerrado), la mezcla de aire y
combustible será demasiado rica y el
motor podría detenerse. Asimismo, a
diferencia de los motores de dos tiem-
pos, este modelo puede quedar inactivo.
ATENCION:
No caliente el motor durante un
periodo prolongado de tiempo.
1 - 16

1 - 17
GEN
INFO
STARTING AND BREAK-IN
STARTING A WARM ENGINE
Do not operate the cold starter knob and throt-
tle. Pull the hot starter lever 1 and start the
engine by pushing the start switch or by kick-
ing the kickstarter forcefully with a firm stroke.
As soon as the engine starts, release the hot
starter lever to close the air passage.
Restarting an engine after a fall
Pull the hot starter lever and start the engine.
As soon as the engine starts, release the hot
starter lever to close the air passage.
The engine fails to start
Pull the hot starter lever all the way out and
while holding the lever, kick the kickstarter 10
to 20 times to clear the engine.
Then, restart the engine.
Refer to “Restarting an engine after a fall”.
* Operate the throttle grip before kick starting.
CAUTION:
Observe the following break-in procedures
during initial operation to ensure optimum
performance and avoid engine damage.
Throttle
grip oper-
ation*Cold
starter
knobHot
starter
lever
Starting a cold engine
Air temperature = less than
5 ˚C (41 ˚F)Open 3
or 4 timesON OFF
Air temperature = more
than 5 ˚C (41 ˚F)None ON OFF
Air temperature (normal tem-
perature) = between 5 ˚C
(41 ˚F) and 25 ˚C (77 ˚F)None ON/OFF OFF
Air temperature = more
than 25 ˚C (77 ˚F)None OFF OFF
Starting an engine after a long
period of timeNone ON OFF
Restarting a warm engine None OFF ON
Restarting an engine after a fall None OFF ON

GEN
INFO
MISE EN MARCHE ET RODAGE
ANLASSEN UND EINFAHREN
ARRANQUE Y RODAJE
STARTEN MIT WARMEM MOTOR
Zum Anlassen des warmen Motors
weder den Kaltstarterknopf drücken
noch den Gasdrehgriff öffnen, son-
dern lediglich den Heißstarterhebel
1 ziehen und den Kickstarter kräftig
durchtreten. Sobald der Motor star-
tet, den Heißstarterhebel freigeben,
um den Luftdurchlaß zu schließen.
Sobald der Motor anspringt, den
Heißstarterhebel loslassen, um den
Luftweg zu schließen.
Wiederanstarten nach einem Sturz
Den Heißstarterhebel ziehen und
den Motor starten. Sobald der Motor
anspringt, den Heißstarterhebel wie-
der loslassen, um den Luftweg zu
schließen.
Wenn der Motor nicht anspringt
Den Heißstarterhebel ganz heraus-
ziehen, und dabei gleichzeitig den
Kickstarter 10–20 Mal durchtreten,
um den Zylinder zu entleeren.
Anschließend den Motor wie oben
unter “Wiederanstarten nach einem
Sturz” anlassen.
* Den Gasdrehgriff vor dem Kickstarten betätigen.
ACHTUNG:
Der Motor darf während der Ein-
fahrzeit nicht zu stark bean-
sprucht werden. Darum sollten die
nachfolgenden Anweisungen
sorgfältig gelesen und genau be-
achtet werden.
Gas-
dreh-
griff
öffnen*Kaltstar-
terknopfHeiß-
starter-
hebel
Lufttemperatur unter
5 ˚C (41 ˚F)3–4 ×Ja nein
Lufttemperatur über
5 ˚C (41 ˚F)Nein Ja nein
Lufttemperatur zwi-
schen 5 ˚C (41 ˚F)
und 25 ˚C (77 ˚F)Nein Ja/nein nein
Lufttemperatur über
25 ˚C (77 ˚F)Nein nein nein
Motor nach langer Zeit
anlassenNein Ja nein
Warmen Motor anlassen Nein nein Ja
Motor nach einem Sturz
anlassenNein nein Ja
Kalten Motor anlassen
MISE EN MARCHE D’UN
MOTEUR CHAUD
Ne pas activer le bouton de démarrage à
froid ni l’accélérateur. Tirer le levier de
démarrage à chaud 1 et mettre le
moteur en marche en appuyant sur le
contacteur du démarreur en actionnant
avec force le démarreur au pied.
Dès que le moteur tourne, refermer le
passage de l’air en relâchant le levier de
démarrage à chaud.
Mise en marche du moteur après une
chute
Tirer le levier de démarrage à chaud et
mettre le moteur en marche. Dès que le
moteur tourne, refermer le passage de
l’air en relâchant le levier de démarrage
à chaud.
Le moteur ne se met pas en marche
Tirer complètement le levier de démar-
rage à chaud et tout en maintenant le
levier, actionner le démarreur au pied 10
à 20 fois afin de vider le cylindre.
Remettre ensuite le moteur en marche.
Se reporter à “Mise en marche du mow-
teur après une chute”.
* Donner des gaz avant d’actionner le démarreur au pied.
ATTENTION:
Dans un premier temps, observer la
procédure de rodage suivante afin
d’assurer le meilleur rendement et
d’éviter d’endommager le moteur.
Gaz
donnés*Bouton
de
démar-
rage à
froid Levier de
démar-
rage à
chaud
Température atmos-
phérique = 5 ˚C (41 ˚F)
maximum3 ou 4
foisOUI NON
Température atmos-
phérique = 5 ˚C (41 ˚F)
minimumAucun OUI NON
Température atmos-
phérique normale =
entre 5 ˚C (41 ˚F) et
25 ˚C (77 ˚F)AucunOUI/
NONNON
Température atmos-
phérique = 25 ˚C
(77 ˚F) minimumAucun NON NON
Mise en marche d’un
moteur presque froidAucun OUI NON
Mise en marche d’un
moteur chaudAucun NON OUI
Mise en marche après une
chuteAucun NON OUI
Mise en marche d’un moteur froid
ARRANQUE DE UN MOTOR EN
CALIENTE
No utilice el pomo de arranque en frío y
el acelerador. Presione la palanca de
arranque en caliente 1 y arranque el
motor presionando el interruptor de
arranque o pisando energéticamente el
arrancador de pedal con un recorrido
firme.
Tan pronto como arranque el motor,
suelte la palanca de arranque en caliente
para cerrar el conducto de aire.
Arranque del motor después de un
fallo
Presione la palanca de arranque en
caliente y arranque el motor.
Tan pronto como arranque el motor,
suelte la palanca de arranque en caliente
para cerrar el conducto de aire.
El motor no arranca
Tire completamente hacia fuera de la
palanca de arranque y, mientras sujeta la
palanca, pise el arrancador de pedal entre
10 y 20 veces para limpiar el motor.
A continuación, arranque nuevamente el
motor.
Consulte al apartado “Arranque del
motor después de un fallo”.
* Utilice la empuñadura del acelerador antes de arrancar con
el pedal.
ATENCION:
Observe los siguientes procedimientos
de rodaje durante el funcionamiento
inicial para asegurar un rendimiento
óptimo y evitar daños al motor.
Funciona-
miento de
la empu-
ñadura
del acele-
rador*Pomo de
arranque
en fríoPalanca
de arran-
que en
caliente
Temperatura del aire =
menos de 5 ˚C (41 ˚F)Abrir 3 o
4 vecesON OFF
Temperatura del aire =
más de 5 ˚C (41 ˚F)Ninguno ON OFF
Temperatura del aire
(temperatura normal) =
entre 5 ˚C (41 ˚F) y
25 ˚C (77 ˚F)Ninguno ON/OFF OFF
Temperatura del aire =
más de 25 ˚C (77 ˚F)Ninguno OFF OFF
Arranque del motor des-
pués de un periodo de
tiempo prolongadoNinguno ON OFF
Arranque de un motor
calienteNinguno OFF ON
Arranque del motor des-
pués de un falloNinguno OFF ON
Arranque del moter frío
1 - 17

1 - 18
GEN
INFO
BREAK-IN PROCEDURES
1. Before starting the engine, fill the fuel
tank with the fuel.
2. Perform the pre-operation checks on the
machine.
3. Start and warm up the engine. Check the
idle speed, and check the operation of
the controls and the “ENGINE STOP”
button. Then, restart the engine and
check its operation within no more than 5
minutes after it is restarted.
4. Operate the machine in the lower gears
at moderate throttle openings for five to
eight minutes.
5. Check how the engine runs when the
machine is ridden with the throttle 1/4 to
1/2 open (low to medium speed) for
about one hour.
6. Restart the engine and check the opera-
tion of the machine throughout its entire
operating range. Restart the machine
and operate it for about 10 to 15 more
minutes. The machine will now be ready
to race.
CAUTION:
After the break-in or before each race,
you must check the entire machine for
loose fittings and fasteners as per
“TORQUE-CHECK POINTS”.
Tighten all such fasteners as required.
When any of the following parts have
been replaced, they must be broken in.
CYLINDER AND CRANKSHAFT:
About one hour of break-in operation is
necessary.
PISTON, RING, VALVES, CAMSHAFTS
AND GEARS:
These parts require about 30 minutes of
break-in operation at half-throttle or less.
Observe the condition of the engine care-
fully during operation.
STARTING AND BREAK-IN

GEN
INFO
EINFAHRVORSCHRIFTEN
1. Vor dem Anlassen des Motors
volltanken.
2. Die “ROUTINEKONTROLLE
VOR FAHRTBEGINN” ausfüh-
ren.
3. Den Motor anlassen und
warmlaufen lassen. Dabei die
Leerlaufdrehzahl überwachen
und die Funktion der Bedie-
nungselemente sowie des Mo-
torstoppschalters “ENGINE
STOP” prüfen. Innerhalb der
nächsten fünf Minuten den
Motor wieder anlassen und die
folgenden Schritte ausführen.
4. Die Maschine fünf bis acht Mi-
nuten lang bei mäßiger Gas-
drehgrifföffnung in den unte-
ren Gängen fahren.
5. Den Motorbetrieb etwa eine
Stunde lang bei 1/4 bis 1/2 ge-
öffnetem Gasdrehgriff (niedri-
ge bis mittlere Geschwindig-
keit) überprüfen.
6. Den Motor erneut anlassen
und den Motorbetrieb im ge-
samten Betriebsbereich über-
prüfen. Den Motor abschalten
und noch einmal anlassen und
die Maschine 10 bis 15 Minu-
ten betreiben. Danach ist die
Maschine für Rennen einsatz-
bereit.
ACHTUNG:
Nach dem Einfahren und vor
jedem Rennen die Schraubver-
bindungen gemäß der Tabelle
“ANZUGSMOMENTE KONTROL-
LIEREN” auf festen Sitz prüfen
und vorschriftsmäßig anziehen.
Nach der Erneuerung eines der
folgenden Teile muß die
Maschine erneut eingefahren
werden.
- ZYLINDER UND KURBEL-
WELLE
Etwa eine Stunde Einfahrzeit
- KOLBEN, KOLBENRINGE, VEN-
TILE, NOKKENWELLEN UND -
RÄDER:
Etwa 30 Minuten Einfahrzeit bei
oder unter Halbgas (Sorgfältig
den Motorbetriebüberprüfen.)
MISE EN MARCHE ET RODAGE
ANLASSEN UND EINFAHREN
ARRANQUE Y RODAJE
PROCEDURE DE RODAGE
1. Avant de mettre le moteur en
marche, faire le plein d’essence.
2. Effectuer les contrôles avant utili-
sation de la machine.
3. Lancer le moteur et le laisser se
réchauffer. Vérifier le régime de
ralenti, le fonctionnement des
commandes et l’efficacité du bou-
ton d’arrêt du moteur “ENGINE
STOP”. Remettre ensuite le
moteur en marche et vérifier son
fonctionnement dans les 5 minutes
maximum.
4. Piloter la machine sur les rapports
inférieurs et à régime modéré
durant les cinq à huit premières
minutes. S’arrêter et vérifier l’état
de la bougie; elle devrait donner
des indices de richesse durant le
rodage.
5. Vérifier le fonctionnement du
moteur en roulant pendant envi-
ron 1 heure à une ouverture des
gaz de 1/4 à 1/2 (petite à moyenne
vitesse.)
6. Remettre le moteur en marche et
vérifier son fonctionnement à
tous les régimes. Arrêter et véri-
fier la bougie. Relancer le moteur
et piloter la machine pendant 10 à
15 minutes supplémentaires. Elle
sera alors prête pour la course.
ATTENTION:
Après le rodage ou avant chaque
course, il faut vérifier toutes les fixa-
tions et serrages comme indiqué
dans “POINTS DE VERIFICA-
TION DE COUPLE DE SER-
RAGE”.
Serrer toutes ces fixations comme
requis.
Après avoir remplacé les pièces sui-
vantes, un nouveau rodage est
nécessaire.
CYLINDRE ET VILEBREQUIN:
Une heure environ de rodage est
nécessaire.
PISTONS, SEGMENTS, SOUPAPES,
ARBRES A CAMES:
Ces pièces nécessitent un rodage de
30 minutes environ à une ouverture
des gaz de maximum 1/2. Surveiller
attentivement l’état du moteur pen-
dant la marche.PROCEDIMIENTOS DE RODAJE
1. Antes de arrancar el motor, llene
el depósito de combustible.
2. Realice las comprobaciones en el
vehículo previas a la conducción.
3. Arranque y deje que se caliente el
motor. Compruebe la velocidad
de ralentí, el funcionamiento de
los controles y el botón de parada
del motor “ENGINE STOP”. A
continuación, arranque nueva-
mente el motor y compruebe su
funcionamiento durante 5 minu-
tos como máximo después de
haberlo arrancado.
4. Maneje el vehículo en las mar-
chas inferiores y modere las aber-
turas del acelerador durante cinco
u ocho minutos.
5. Compruebe cómo funciona el
motor cuando maneje la motoci-
cleta con el acelerador 1/4 a 1/2
abierto (velocidad baja a mode-
rada) durante una hora aproxima-
damente.
6. Arranque el motor otra vez y
compruebe el funcionamiento del
vehículo en toda su gama de fun-
cionamiento. Arranque el motor y
maneje el vehículo durante otros
10 a 15 minutos. El vehículo ya
está preparado para la carrera.
ATENCION:
Después del rodaje o antes de cada
carrera, debe comprobar en todo el
vehículo la existencia de acopla-
mientos y remaches flojos así como
“TORSIONES-PUNTOS DE COM-
PROBACIÓN”.
En caso necesario, apriete todos los
remaches.
Cuando haya sustituido cualquiera
de las siguientes piezas, éstas deben
ser sometidas al rodaje.
CILINDRO Y CIGÜEÑAL:
Es necesario realizar aproximada-
mente una hora de conducción de
rodaje.
PISTÓN, ANILLO, VÁLVULAS,
ÁRBOLES DE LEVAS Y ENGRA-
NAJES:
Estas piezas requieren alrededor de
30 minutos de funcionamiento de
rodaje con el acelerador a la mitad o
inferior. Observe el estado del
motor cuidadosamente durante el
funcionamiento del mismo.
1 - 18

GEN
INFO
1 - 19
TORQUE-CHECK POINTS
TORQUE-CHECK POINTS
NOTE:
Concerning the tightening torque, refer to
“MAINTENANCE SPECIFICATIONS” section
in the CHAPTER 2.
Frame to rear frame
Fuel tank to frame
Silencer to rear frame
Frame to engine
Engine bracket to engine
Engine bracket to frame
Steering shaft to frame
Steering shaft to handle crown
Handle crown to handlebar
Front fork to handle crown
Front fork to under bracket
Assembly of links
Link to frame
Link to shock absorber
Link to swingarm
Shock absorber to frame
Tightening of pivot shaft
Tightening of front axle
Tightening of axle holder
Tightening of rear axle
Wheel to sprocket
Caliper to front fork
Brake disc to wheel
Tightening of union bolt
Master cylinder to handlebar
Tightening of air bleeder
Brake pedal to frame
Brake disc to wheel
Tightening of union bolt
Master cylinder to frame
Tightening of air bleeder
Fuel tank to fuel cock
Tightening of oil hose clamp Frame construction
Combined seat and tank
Exhaust system
Engine mounting
Steering Steering shaft to
handlebar
Suspension Front Steering shaft to front
fork
Rear For link type
Rear Installation of shock
absorber
Rear Installation of swing-
arm
Wheel Installation of wheel Front
Rear
Brake Front
Rear
Fuel system
Lubrication system

GEN
INFO
POINTS DE VERIFICATION DE COUPLE DE SERRAGE
POINTS DE VERIFICATION DE COUPLE DE SERRAGE
Construction du cadre
Combinaison de selle
et de réservoir
Système d’échappement
Montage du moteur
Direction De l’arbre de
direction au guidon
Suspension Avant De l’arbre de direction
à la fourche avant
Arrière Pour le modèle à
timonerie
Arrière Installation de
l’amortisseur
Arrière Installation du
bras oscillant
Roue Installation de la roue Avant
Arrière
Frein Avant
Arrière
Système de carburant
Système de lubrification
N.B.:
En ce qui concerne les couples de serrage, se repor-
ter à la section “CARACTERISTIQUES
D’ENTRETIEN” du CHAPITRE 2.
1 - 19
Du cadre au cadre arrière
Du réservoir à essence au cadre
Silencieux à cadre arrière
Du cadre au moteur
Du support de moteur au moteur
Du support de moteur au cadre
De l’arbre de direction au cadre
De l’arbre de direction à la
couronne de guidon
De la couronne de guidon au guidon
De la fourche avant à la couronne de guidon
De la fourche avant au dessous de bride
Ensemble de timonerie
De la timonerie au cadre
De la timonerie à l’amortisseur
De la timonerie au bras oscillant
De l’amortisseur au cadre
Serrage de l’arbre de pivot
Serrage de l’axe avant
Serrage du support d’axe
Serrage de l’axe arrière
De la roue au pignon
De l’étrier à la fourche avant
Du frein à disque à la roue
Serrage du boulon d’accouplement
Du maître cylindre au guidon
Serrage de l’évacuation d’air
De la pédale de frein au cadre
Du frein à disque à la roue
Serrage du boulon d’accouplement
Du maître-cylindre au cadre
Serrage de la vis d’évacuation d’air
Du réservoir à essence à robinet à essence
Serrer la bride du flexible d’huile

GEN
INFO
HINWEIS:
Die Anzugsmomente werden im Abschnitt
“WARTUNGSDATEN” im KAPITEL 2 aufge-
führt.
ANZUGSMOMENTE KONTROLLIEREN
ANZUGSMOMENTE KONTROLLIEREN
Rahmen
Sitzbank und Kraftstofftank
Auspuff-System
Motoraufhängung
Lenkung Lenkkopf und
Lenker
Radaufhängung Vorn Lenkkopf und
Teleskopgabel
Hinten (Schwinge mit Gelenk-
hebelabstützung)
Hinten Stoßdämpfer-
Montage
Hinten Schwingen-
Montage
Rad Rad-Montage Vorn
Hinten
Bremse Vorn
Hinten
Kraftstoffsystem
SchmiersystemHauptrahmen und Rahmenhinterteil
Kraftstofftank und Rahmen
Schalldämpfer an hinteren Rahmen
Rahmen und Motor
Motorbügel und Motor
Motorbügel und Rahmen
Lenkkopf und Teleskopgabel
Lenkkopf und obere Gabelbrücke
obere Gabelbrücke und Lenker
Teleskopgabel obere Gabelbrücke
Teleskopgabel und untere Gabelbrükke
Übertragungs- und Umlenkhebel
Übertragungshebel und Rahmen
Umlenkhebel und Stoßdämpfer
Umlenkhebel und Schwinge
Stoßdämpfer und Rahmen
Schwingenachse
Vorderachse
Achshalter
Hinterachse
Rad und Kettenrad
Bremssattel und Teleskopgabel
Bremsscheibe und Rad
Hohlschraube
Hauptbremszylinder und Lenker
Entlüftungsschraube
Bremspedal und Rahmen
Bremsscheibe und Rad
Festziehen von Hohlschraube
Hauptzylinder und Rahmen
Festziehen von Entlüftungsschraube
Kraftstofftank und Kraftstoffhahn
Ölschlauchschlauchklammer festziehen
1 - 19
