YAMAHA WR 450F 2004 Manual PDF

GEN
INFO
NOTA:
Para más información sobre la torsión de apriete,
consulte el apartado “ESPECIFICACIONES DE
MANTENIMIENTO” del CAPÍTULO 2.

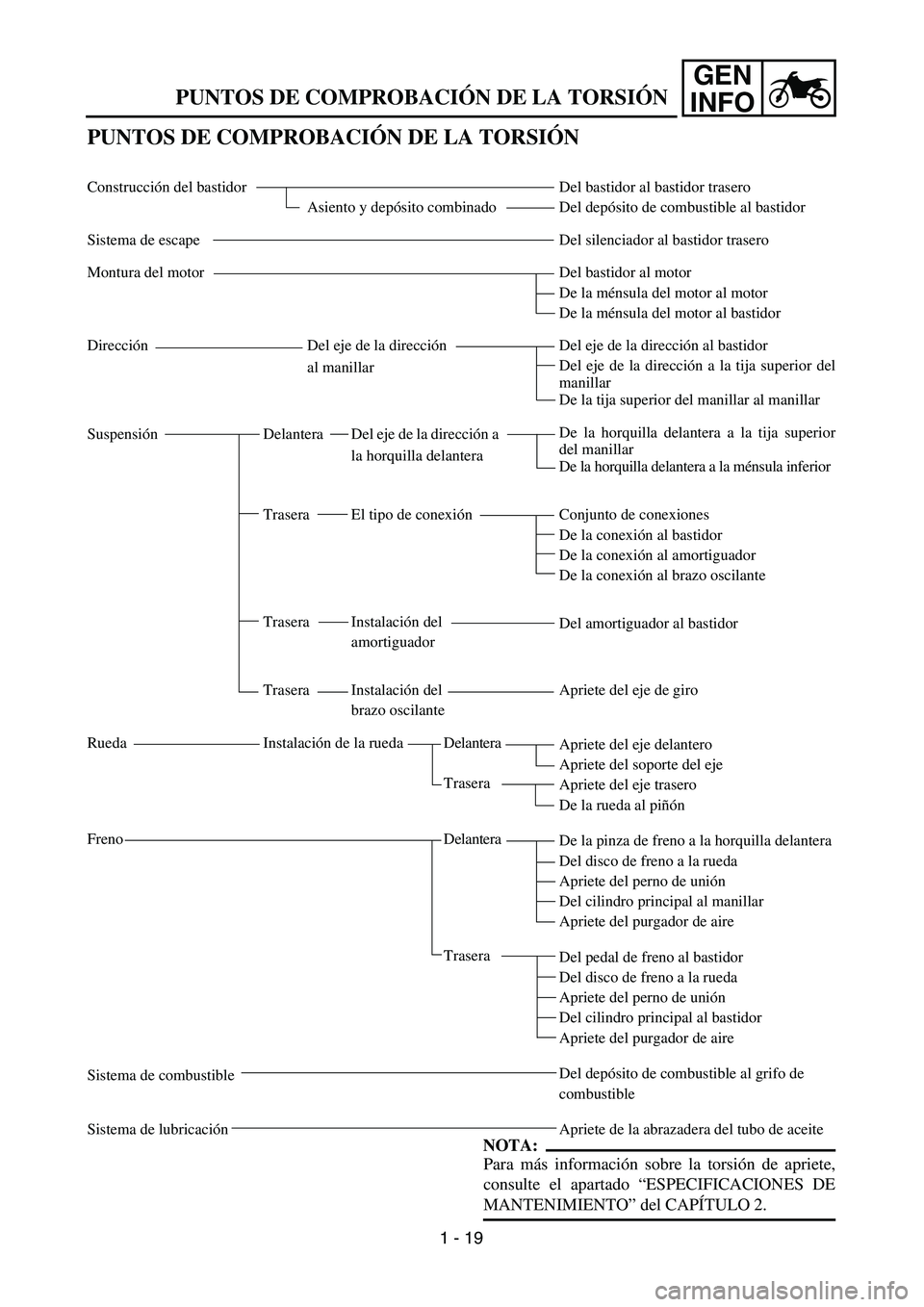

PUNTOS DE COMPROBACIÓN DE LA TORSIÓN
PUNTOS DE COMPROBACIÓN DE LA TORSIÓN
Construcción del bastidor
Asiento y depósito combinado
Sistema de escape
Montura del motor
Dirección Del eje de la dirección
al manillar
Suspensión Delantera Del eje de la dirección a
la horquilla delantera
Trasera El tipo de conexión
Trasera Instalación del
amortiguador
Trasera Instalación del
brazo oscilante
Rueda Instalación de la ruedaDelantera
Trasera
FrenoDelantera
Trasera
Sistema de combustible
Sistema de lubricación Del bastidor al bastidor trasero
Del depósito de combustible al bastidor
Del silenciador al bastidor trasero
Del bastidor al motor
De la ménsula del motor al motor
De la ménsula del motor al bastidor
Del eje de la dirección al bastidor
Del eje de la dirección a la tija superior del
manillar
De la tija superior del manillar al manillar
De la horquilla delantera a la tija superior
del manillar
De la horquilla delantera a la ménsula inferior
Conjunto de conexiones
De la conexión al bastidor
De la conexión al amortiguador
De la conexión al brazo oscilante
Del amortiguador al bastidor
Apriete del eje de giro
Apriete del eje delantero
Apriete del soporte del eje
Apriete del eje trasero
De la rueda al piñón
De la pinza de freno a la horquilla delantera
Del disco de freno a la rueda
Apriete del perno de unión
Del cilindro principal al manillar
Apriete del purgador de aire
Del pedal de freno al bastidor
Del disco de freno a la rueda
Apriete del perno de unión
Del cilindro principal al bastidor
Apriete del purgador de aire
Del depósito de combustible al grifo de
combustible
Apriete de la abrazadera del tubo de aceite
1 - 19

1 - 20
GEN
INFO
CLEANING AND STORAGE
EC1B0000
CLEANING AND STORAGE
EC1B1000
CLEANING
Frequent cleaning of your machine will
enhance its appearance, maintain good overall
performance, and extend the life of many com-
ponents.
1. Before washing the machine, block off
the end of the exhaust pipe to prevent
water from entering. A plastic bag
secured with a rubber band may be used
for this purpose.
2. If the engine is excessively greasy, apply
some degreaser to it with a paint brush.
Do not apply degreaser to the chain,
sprockets, or wheel axles.
3. Rinse the dirt and degreaser off with a
garden hose; use only enough pressure
to do the job.
CAUTION:
Excessive hose pressure may cause water
seepage and contamination of wheel bear-
ings, front forks, brakes and transmission
seals. Many expensive repair bills have
resulted from improper high pressure
detergent applications such as those avail-
able in coin-operated car washers.
4. After the majority of the dirt has been
hosed off, wash all surfaces with warm
water and a mild detergent. Use an old
toothbrush to clean hard-to-reach places.
5. Rinse the machine off immediately with
clean water, and dry all surfaces with a
soft towel or cloth.
6. Immediately after washing, remove
excess water from the chain with a paper
towel and lubricate the chain to prevent
rust.
7. Clean the seat with a vinyl upholstery
cleaner to keep the cover pliable and
glossy.

GEN
INFO
NETTOYAGE ET RANGEMENT
REINIGUNG UND STILLEGUNG
LIMPIEZA Y ALMACENAMIENTO
REINIGUNG UND STILLE-
GUNG
REINIGUNG
Eine regelmäßige, gründliche
Wäsche sorgt nicht nur für gutes
Aussehen, sondern verbessert auch
das allgemeine Betriebsverhalten,
reduziert Verschleiß und bewirkt
somit eine längere Lebensdauer und
besseren Werterhalt.
1. Vor der Wäsche eine Plastik-
tüte über die Schalldämpfer-
öffnung stülpen und mit einem
Gummiband sichern, damit
kein Wasser eindringen kann.
2. Bei stark veröltem Motor mit ei-
nem Pinsel Kaltreiniger auftra-
gen. Jedoch keinen Kaltreiniger
auf Antriebskette, Kettenräder
und Radachsen bringen.
3. Schmutz und Kaltreiniger mit ei-
nem Wasserschlauch gründlich
abspülen. Dabei den Wasser-
druck möglichst gering halten.
ACHTUNG:
Durch zu hohen Wasserdruck kön-
nen Wasser und Verunreinigun-
gen in Radlager, Teleskopgabel,
Schwingenlager, Bremsen, Getrie-
bedichtungen und elektrische
Komponenten eindringen. Viele
teure Reparaturen sind die Folge
falscher Anwendung von Hoch-
druckreinigern (Dampfstrahler),
wie sie z. B. bei Münzwaschanla-
gen zu finden sind.
4. Nach dem Abspülen des gro-
ben Schmutzes alle Oberflä-
chen mit warmem Wasser und
einem milden Reinigungsmit-
tel abwaschen. Schwer zu-
gängliche Stellen lassen sich
am besten mit einer alten
Zahnbürste oder einer Fla-
schenbürste reinigen.
5. Unmittelbar danach das Fahr-
zeug mit sauberem Wasser
abspülen und mit einem
Waschleder, sauberen Tuch
oder weichen, saugfähigen
Lappen abtrocknen.
6. Die Kette trocknen und sofort
schmieren, um Korrosion zu
verhindern.
7. Die Sitzbank mit einem Reini-
ger für Vinylpolster abwischen,
damit der Bezug geschmeidig
und glänzend bleibt.

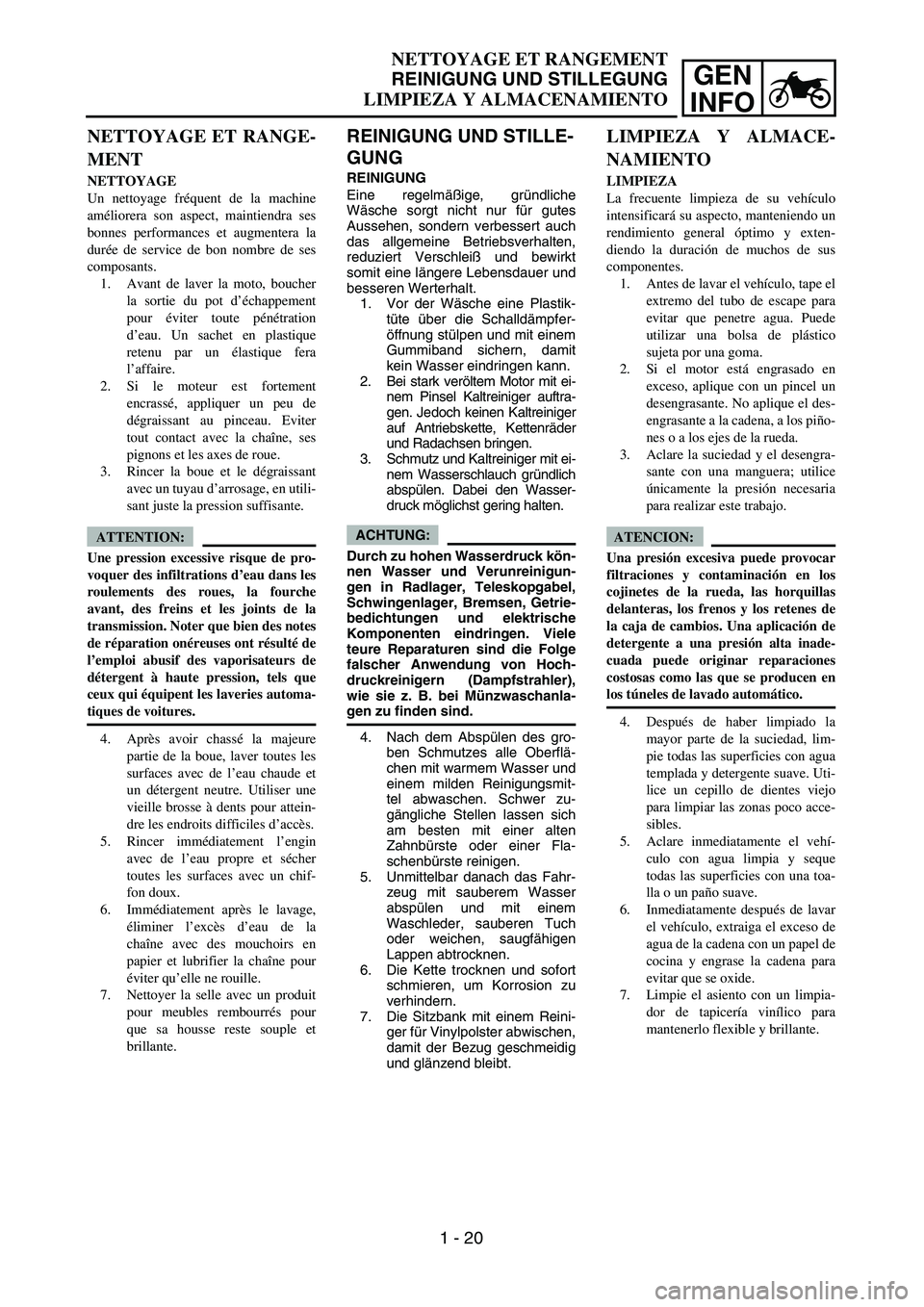

NETTOYAGE ET RANGE-
MENT
NETTOYAGE
Un nettoyage fréquent de la machine
améliorera son aspect, maintiendra ses
bonnes performances et augmentera la
durée de service de bon nombre de ses
composants.
1. Avant de laver la moto, boucher
la sortie du pot d’échappement
pour éviter toute pénétration
d’eau. Un sachet en plastique
retenu par un élastique fera
l’affaire.
2. Si le moteur est fortement
encrassé, appliquer un peu de
dégraissant au pinceau. Eviter
tout contact avec la chaîne, ses
pignons et les axes de roue.
3. Rincer la boue et le dégraissant
avec un tuyau d’arrosage, en utili-
sant juste la pression suffisante.
ATTENTION:
Une pression excessive risque de pro-
voquer des infiltrations d’eau dans les
roulements des roues, la fourche
avant, des freins et les joints de la
transmission. Noter que bien des notes
de réparation onéreuses ont résulté de
l’emploi abusif des vaporisateurs de
détergent à haute pression, tels que
ceux qui équipent les laveries automa-
tiques de voitures.
4. Après avoir chassé la majeure
partie de la boue, laver toutes les
surfaces avec de l’eau chaude et
un détergent neutre. Utiliser une
vieille brosse à dents pour attein-
dre les endroits difficiles d’accès.
5. Rincer immédiatement l’engin
avec de l’eau propre et sécher
toutes les surfaces avec un chif-
fon doux.
6. Immédiatement après le lavage,
éliminer l’excès d’eau de la
chaîne avec des mouchoirs en
papier et lubrifier la chaîne pour
éviter qu’elle ne rouille.
7. Nettoyer la selle avec un produit
pour meubles rembourrés pour
que sa housse reste souple et
brillante.
LIMPIEZA Y ALMACE-
NAMIENTO
LIMPIEZA
La frecuente limpieza de su vehículo
intensificará su aspecto, manteniendo un
rendimiento general óptimo y exten-
diendo la duración de muchos de sus
componentes.
1. Antes de lavar el vehículo, tape el
extremo del tubo de escape para
evitar que penetre agua. Puede
utilizar una bolsa de plástico
sujeta por una goma.
2. Si el motor está engrasado en
exceso, aplique con un pincel un
desengrasante. No aplique el des-
engrasante a la cadena, a los piño-
nes o a los ejes de la rueda.
3. Aclare la suciedad y el desengra-
sante con una manguera; utilice
únicamente la presión necesaria
para realizar este trabajo.
ATENCION:
Una presión excesiva puede provocar
filtraciones y contaminación en los
cojinetes de la rueda, las horquillas
delanteras, los frenos y los retenes de
la caja de cambios. Una aplicación de
detergente a una presión alta inade-
cuada puede originar reparaciones
costosas como las que se producen en
los túneles de lavado automático.
4. Después de haber limpiado la
mayor parte de la suciedad, lim-
pie todas las superficies con agua
templada y detergente suave. Uti-
lice un cepillo de dientes viejo
para limpiar las zonas poco acce-
sibles.
5. Aclare inmediatamente el vehí-
culo con agua limpia y seque
todas las superficies con una toa-
lla o un paño suave.
6. Inmediatamente después de lavar
el vehículo, extraiga el exceso de
agua de la cadena con un papel de
cocina y engrase la cadena para
evitar que se oxide.
7. Limpie el asiento con un limpia-
dor de tapicería vinílico para
mantenerlo flexible y brillante.
1 - 20

1 - 21
GEN
INFO
CLEANING AND STORAGE
8. Automotive wax may be applied to all
painted or chromed surfaces. Avoid com-
bination cleaner-waxes, as they may con-
tain abrasives.
9. After completing the above, start the
engine and allow it to idle for several min-
utes.
EC1B2001
STORAGE
If your machine is to be stored for 60 days or
more, some preventive measures must be
taken to avoid deterioration. After cleaning the
machine thoroughly, prepare it for storage as
follows:
1. Drain the fuel tank, fuel lines, and the car-
buretor float bowl.
2. Remove the spark plug, pour a table-
spoon of SAE 10W-30 motor oil in the
spark plug hole, and reinstall the plug.
With the engine stop switch pushed in,
kick the engine over several times to coat
the cylinder walls with oil.
3. Remove the drive chain, clean it thor-
oughly with solvent, and lubricate it. Rein-
stall the chain or store it in a plastic bag
tied to the frame.
4. Lubricate all control cables.
5. Block the frame up to raise the wheels off
the ground.
6. Tie a plastic bag over the exhaust pipe
outlet to prevent moisture from entering.
7. If the machine is to be stored in a humid
or salt-air environment, coat all exposed
metal surfaces with a film of light oil. Do
not apply oil to rubber parts or the seat
cover.
NOTE:
Make any necessary repairs before the
machine is stored.

GEN
INFO
NETTOYAGE ET RANGEMENT
REINIGUNG UND STILLEGUNG
LIMPIEZA Y ALMACENAMIENTO
8. Lack- und Chromflächen kön-
nen mit Autowachs poliert
werden. Kombinierte Reiniger
und Polituren sind zu vermei-
den, da sie oft Scheuermittel
enthalten, die den Lack auf
Tank und Verkleidungsteilen
beschädigen würden.
9. Nach der Wäsche den Motor an-
lassen und warmlaufen lassen.
STILLEGUNG
Vor einer mehr als zweimonatigen
Stillegung sollten einige Schutzvor-
kehrungen getroffen werden, um
Schäden zu verhindern. Das Fahr-
zeug zuerst gründlich reinigen und
dann folgendermaßen zur Stillegung
vorbereiten:
1. Kraftstofftank, Kraftstoffleitun-
gen und Vergaser-Schwim-
merkammer entleeren.
2. Die Zündkerze herausschrau-
ben, ungefähr einen Teelöffel
Motoröl in die Kerzenbohrung
geben und die Zündkerze wie-
der hineinschrauben. Bei ge-
drücktem Motorstoppschalter
den Kickstarter mehrmals
durchtreten, um das Öl in der
Zylinderlaufbuchse zu vertei-
len.
3. Die Antriebskette lösen,
gründlich reinigen und dann
schmieren. Die Kette wieder
montieren oder in einem am
Rahmen befestigten Plastik-
beutel aufbewahren.
4. Alle Seilzüge ölen.
5. Das Fahrzeug ganz aufbok-
ken, um beide Räder vom Bo-
den abzuheben.
6. Eine Plastiktüte über die
Schalldämpferöffnung stül-
pen, um Eindringen von
Feuchtigkeit zu verhindern.
7. Bei Lagerung in extrem feuch-
ter oder salzhaltiger Luft auf
alle Metalloberflächen einen
dünnen Ölfilm auftragen. Je-
doch niemals Gummiteile oder
den Sitzbankbezug einölen.
HINWEIS:
Anfallende Reparaturen vor der Still-
legung ausführen. 8. Un encaustique pour automobile
peut être appliqué sur toutes les
surfaces peintes et chromées. Evi-
ter les liquides de nettoyage à
encaustique, car ils contiennent
de l’abrasif.
9. Les opérations ci-dessus termi-
nées, lancer le moteur et le laisser
tourner pendant quelques minu-
tes.
RANGEMENT
Si l’on remise la machine pour 60 jours
ou plus, il faut prendre des mesures de
conservation pour éviter sa détérioration.
Après un nettoyage soigné, préparer la
machine de la manière suivante:
1. Vider le réservoir, les conduites
d’essence et la cuve du carbura-
teur.
2. Déposer la bougie, verser une
cuillère à soupe d’huile moteur
SAE 10W-30 dans le trou de bou-
gie, et la remettre en place.
Coupe-circuit à la position arrêt,
donner plusieurs coups de pédale
pour enduire le cylindre d’huile.
3. Déposer la chaîne, la nettoyer soi-
gneusement au dissolvant et
lubrifier. Remonter la chaîne ou
la ranger dans un sachet plastique
fermé fixé au cadre.
4. Lubrifier tous les câbles de com-
mande.
5. Mettre le cadre sur plots pour
soulever les roues du sol.
6. Fixer un sachet plastique sur la
sortie du pot d’échappement pour
éviter l’introduction d’humidité.
7. Si la machine est placée dans une
atmosphère humide ou marine,
enduire toutes les surfaces métal-
liques nues d’une fine couche
d’huile. Ne pas appliquer d’huile
sur les parties en caoutchouc ou
sur la selle.
N.B.:
Avant de ranger la machine, effectuer
toutes les réparations en souffrance.8. Puede aplicar cera de automotor a
todas las superficies pintadas o
cromadas. Evite la combinación
de limpiadores y ceras ya que
contienen sustancias abrasivas.
9. Después de completar el procedi-
miento, arranque el motor y
déjelo unos minutos en ralentí.
ALMACENAMIENTO
Si necesita guardar el vehículo durante
60 días o más, debe tomar algunas medi-
das preventivas para evitar que se dete-
riore. Después de limpiar a fondo el
vehículo, prepárelo para el almacena-
miento tal y como se indica a continua-
ción:
1. Drene el depósito de combustible,
las líneas de combustible y la
cubeta del flotador del carbura-
dor.
2. Extraiga la bujía, vierta una
cucharada de aceite de motor
SAE 10W-30 en el orificio de la
bujía y vuelva a colocar la bujía.
Con el interruptor de parada del
motor pulsado hacia adentro,
mueva el motor varias veces para
cubrir las paredes del cilindro con
aceite.
3. Extraiga la cadena de la caja de
cambios, límpiela a fondo con
disolvente y engrásela. Vuelva a
montar la cadena o guárdela en
una bolsa de plástico atada al bas-
tidor.
4. Engrase todos los cables de con-
trol.
5. Bloquee el bastidor para elevar
las ruedas del suelo.
6. Ate una bolsa de plástico alrede-
dor de la salida del tubo de escape
para evitar que penetre humedad.
7. Si va a guardar el vehículo en un
ambiente húmedo o salino, cubra
toda la superficie de metal
expuesta con una capa fina de
aceite. No aplique aceite a las pie-
zas de goma o a la cubierta del
asiento.
NOTA:
Realice cualquier reparación necesaria
antes de guardar el vehículo.
1 - 21

SPEC

2 - 1
GENERAL SPECIFICATIONS
EC200000
SPECIFICATIONS
EC211000
GENERAL SPECIFICATIONS
Model name: WR450FS (USA)
WR450F (EUROPE)
WR450F(S) (CDN, AUS, NZ, ZA)
Model code number: 5TJ5 (USA)
5TJ6 (EUROPE)
5TJ7 (CDN, AUS, NZ, ZA)
Dimensions:
Overall length 2,171 mm (85.5 in)
Overall width 827 mm (32.6 in)
Overall height 1,303 mm (51.3 in)
Seat height 998 mm (39.3 in)
Wheelbase 1,485 mm (58.5 in)
Minimum ground clearance 371 mm (14.6 in)
Dry weight:
Without oil and fuel 112.5 kg (248 lb)
Engine:
Engine type Liquid cooled 4-stroke, DOHC
Cylinder arrangement Single cylinder, forward inclined
Displacement 449 cm
3

(15.8 Imp oz, 15.2 US oz)
Bore
×
stroke 95.0
×
63.4 mm (3.74
×
2.50 in)
Compression ratio 12.5 : 1
Starting system Kick and electric starter
Lubrication system: Dry sump
Oil type or grade:
Engine oil (For USA and CDN)
At 5 ˚C (40 ˚F) or higher
Å

Yamalube 4 (20W-40) or SAE 20W-40 type SG
motor oil (Non-Friction modified)
At 15 ˚C (60 ˚F) or lower
ı

Yamalube 4 (10W-30) or SAE 10W-30 type SG
motor oil (Non-Friction modified) and/or
Yamalube 4-R (15W-50) (Non-Friction modi-
fied)
(Except for USA and CDN)
API “SG” or higher grade
-20
-4-10
140
3010
5020
6830
8640 50
104
122°CTemp.
°F
10W-30
10W-40
20W-40
20W-50
15W-40

SPEC

2 - 2
GENERAL SPECIFICATIONS
Oil capacity:
Engine oil
Periodic oil change 1.0 L (0.88 Imp qt, 1.06 US qt)
With oil filter replacement 1.1 L (0.97 Imp qt, 1.16 US qt)
Total amount 1.2 L (1.06 Imp qt, 1.27 US qt)
Coolant capacity (including all routes): 1.6 L (1.41 Imp qt, 1.69 US qt)
Air filter: Wet type element
Fuel:
Type Premium unleaded gasoline only with a research
octane number of 95 or higher.(Except for ZA)
Premium gasoline (For ZA)
Tank capacity 10 L (2.2 Imp gal, 2.64 US gal)
Reserve 1.2 L (0.26 Imp gal, 0.32 US gal)
Carburetor:
Type FCR MX39
Manufacturer KEIHIN
Spark plug:
Type/manufacturer CR8E/NGK (resistance type)
Gap 0.7 ~ 0.8 mm (0.028 ~ 0.031 in)
Clutch type: Wet, multiple-disc
Transmission:
Primary reduction system Gear
Primary reduction ratio 62/22 (2.818)
Secondary reduction system Chain drive
Secondary reduction ratio 50/14 (3.571)
Transmission type Constant mesh, 5-speed
Operation Left foot operation
Gear ratio: 1st 29/12 (2.416)
2nd 26/15 (1.733)
3rd 21/16 (1.312)
4th 21/20 (1.050)
5th 21/25 (0.840)
Chassis:
Frame type Semi double cradle
Caster angle 27.2˚
Trail 118 mm (4.65 in)
Tire:
Type With tube
Size (front) 80/100-21 51M (USA, CDN, ZA)
90/90-21 54R (EUROPE, AUS, NZ)
Size (rear) 110/100-18 64M (USA, CDN, ZA)
130/90-18 69R (EUROPE, AUS, NZ)
Tire pressure (front and rear) 100 kPa (1.0 kgf/cm
2

, 15 psi)
2

SPEC

2 - 3
GENERAL SPECIFICATIONS
Brake:
Front brake type Single disc brake
Operation Right hand operation
Rear brake type Single disc brake
Operation Right foot operation
Suspension:
Front suspension Telescopic fork
Rear suspension Swingarm (link type monocross suspension)
Shock absorber:
Front shock absorber Coil spring/oil damper
Rear shock absorber Coil spring/gas, oil damper
Wheel travel:
Front wheel travel 300 mm (11.8 in)
Rear wheel travel 315 mm (12.4 in)
Electrical:
Ignition system CDI
Generator system AC magneto
Battery type YTZ7S
Battery voltage/capacity 12 V/6 AH
Specific gravity 1.310
Headlight type: Quartz bulb (halogen)
Bulb wattage
×
quantity:
Headlight 12 V 60/55 W
×
1
Taillight 12 V 21/5 W
×
1

SPEC

2 - 4
MAINTENANCE SPECIFICATIONS
MAINTENANCE SPECIFICATIONS
ENGINE
Item Standard Limit
Cylinder head:
Warp limit ---- 0.05 mm
(0.002 in)
Cylinder:
Bore size 95.00 ~ 95.01 mm
(3.7402 ~ 3.7406 in)----
Out of round limit ---- 0.05 mm
(0.002 in)
Camshaft:
Drive method Chain drive (Left) ----
Camshaft cap inside diameter 22.000 ~ 22.021 mm
(0.8661 ~ 0.8670 in)----
Camshaft journal diameter 21.967 ~ 21.980 mm
(0.8648 ~ 0.8654 in)----
Shaft-to-cap clearance 0.020 ~ 0.054 mm
(0.0008 ~ 0.0021 in)0.08 mm
(0.003 in)
Cam dimensions
Intake“A”31.200 ~ 31.300 mm
(1.2283 ~ 1.2323 in)31.100 mm
(1.2244 in)
“B”22.550 ~ 22.650 mm
(0.8878 ~ 0.8917 in)22.450 mm
(0.8839 in)
Exhaust“A”30.950 ~ 31.050 mm
(1.2185 ~ 1.2224 in)30.850 mm
(1.2146 in)
“B”22.494 ~ 22.594 mm
(0.8856 ~ 0.8895 in)22.394 mm
(0.8817 in)
Camshaft runout limit ---- 0.03 mm
(0.0012 in)
A
B

SPEC

2 - 5
MAINTENANCE SPECIFICATIONS
Cam chain:
Cam chain type/No. of links 98XRH2010-118M/118 ----
Cam chain adjustment method Automatic ----
Valve, valve seat, valve guide:
Valve clearance (cold) IN 0.10 ~ 0.15 mm
(0.0039 ~ 0.0059 in)----
EX 0.20 ~ 0.25 mm
(0.0079 ~ 0.0098 in)----
Valve dimensions:
“A” head diameter IN 26.9 ~ 27.1 mm
(1.0591 ~ 1.0669 in)----
EX 27.9 ~ 28.1 mm
(1.0984 ~ 1.1063 in)----
“B” face width IN 2.26 mm (0.089 in) ----
EX 2.26 mm (0.089 in) ----
“C” seat width IN 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
EX 0.9 ~ 1.1 mm
(0.0354 ~ 0.0433 in)1.6 mm
(0.0630 in)
“D” margin thickness IN 1 mm (0.0394 in) 0.85 mm
(0.033 in)
EX 1 mm (0.0394 in) 0.85 mm
(0.033 in)
Stem outside diameter IN 4.475 ~ 4.490 mm
(0.1762 ~ 0.1768 in)4.445 mm
(0.1750 in)
EX 4.965 ~ 4.980 mm
(0.1955 ~ 0.1961 in)4.935 mm
(0.1943 in)
Guide inside diameter IN 4.500 ~ 4.512 mm
(0.1772 ~ 0.1776 in)4.550 mm
(0.1791 in)
EX 5.000 ~ 5.012 mm
(0.1969 ~ 0.1973 in)5.050 mm
(0.1988 in)
Stem-to-guide clearance IN 0.010 ~ 0.037 mm
(0.0004 ~ 0.0015 in)0.08 mm
(0.003 in)
EX 0.020 ~ 0.047 mm
(0.0008 ~ 0.0019 in)0.10 mm
(0.004 in)
Stem runout limit ---- 0.01 mm
(0.0004 in) Item Standard Limit
Head Diameter
B
Face WidthC
Seat Width
D
Margin ThicknessA
