YAMAHA WR 450F 2004 Owners Manual

TUNREGLAGE

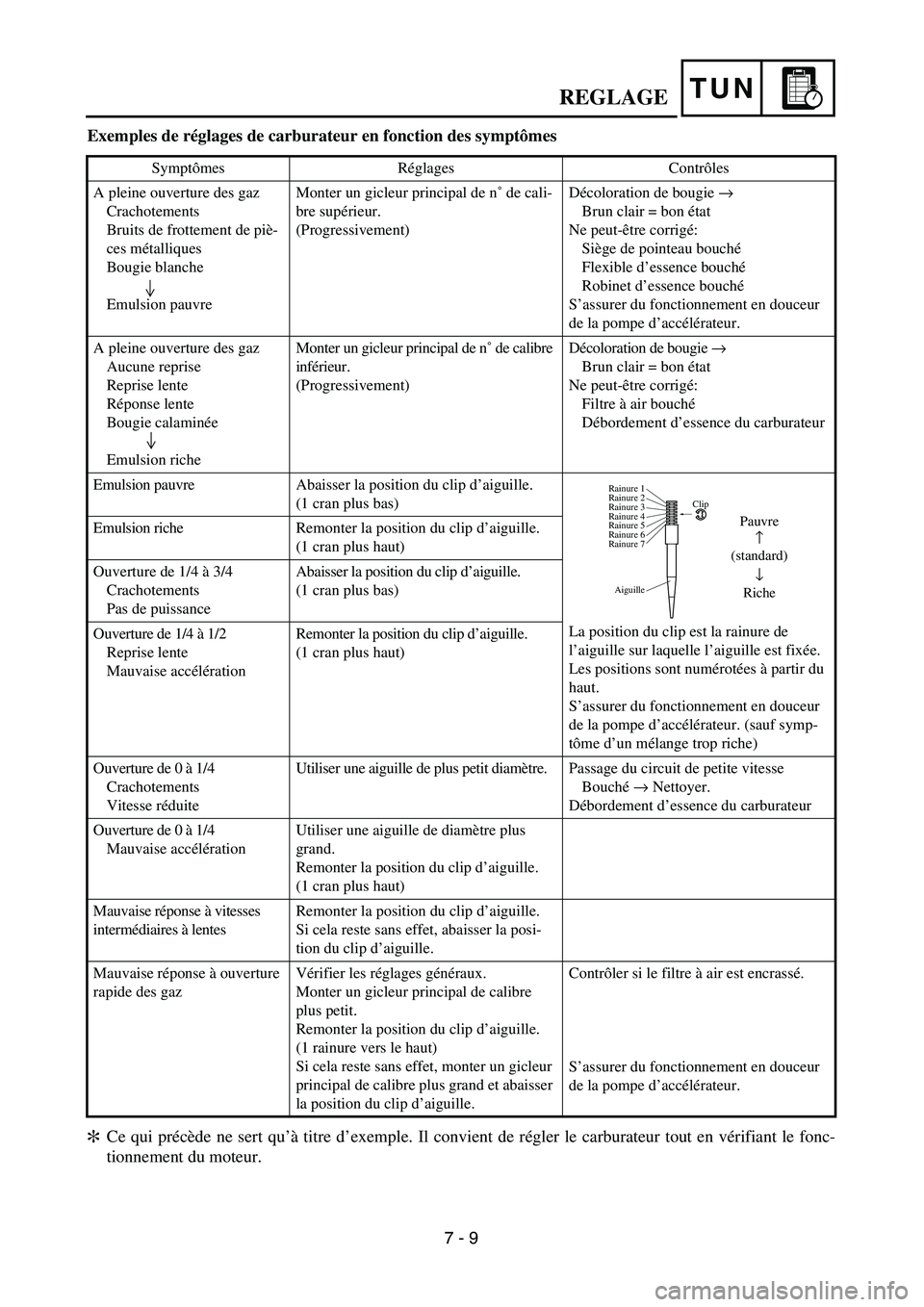

Exemples de réglages de carburateur en fonction des symptômes
Ce qui précède ne sert qu’à titre d’exemple. Il convient de régler le carburateur tout en vérifiant le fonc-
tionnement du moteur.
Symptômes Réglages Contrôles
A pleine ouverture des gaz
Crachotements
Bruits de frottement de piè-
ces métalliques
Bougie blanche
Emulsion pauvreMonter un gicleur principal de n˚ de cali-
bre supérieur.
(Progressivement)Décoloration de bougie →
Brun clair = bon état
Ne peut-être corrigé:
Siège de pointeau bouché
Flexible d’essence bouché
Robinet d’essence bouché
S’assurer du fonctionnement en douceur
de la pompe d’accélérateur.
A pleine ouverture des gaz
Aucune reprise
Reprise lente
Réponse lente
Bougie calaminée
Emulsion richeMonter un gicleur principal de n˚ de calibre
inférieur.
(Progressivement)Décoloration de bougie →
Brun clair = bon état
Ne peut-être corrigé:
Filtre à air bouché
Débordement d’essence du carburateur
Emulsion pauvreAbaisser la position du clip d’aiguille.
(1 cran plus bas)
La position du clip est la rainure de
l’aiguille sur laquelle l’aiguille est fixée.
Les positions sont numérotées à partir du
haut.
S’assurer du fonctionnement en douceur
de la pompe d’accélérateur. (sauf symp-
tôme d’un mélange trop riche) Emulsion richeRemonter la position du clip d’aiguille.
(1 cran plus haut)
Ouverture de 1/4 à 3/4
Crachotements
Pas de puissanceAbaisser la position du clip d’aiguille.
(1 cran plus bas)
Ouverture de 1/4 à 1/2
Reprise lente
Mauvaise accélérationRemonter la position du clip d’aiguille.
(1 cran plus haut)
Ouverture de 0 à 1/4
Crachotements
Vitesse réduiteUtiliser une aiguille de plus petit diamètre.Passage du circuit de petite vitesse
Bouché → Nettoyer.
Débordement d’essence du carburateur
Ouverture de 0 à 1/4
Mauvaise accélérationUtiliser une aiguille de diamètre plus
grand.
Remonter la position du clip d’aiguille.
(1 cran plus haut)
Mauvaise réponse à vitesses
intermédiaires à lentesRemonter la position du clip d’aiguille.
Si cela reste sans effet, abaisser la posi-
tion du clip d’aiguille.
Mauvaise réponse à ouverture
rapide des gazVérifier les réglages généraux.
Monter un gicleur principal de calibre
plus petit.
Remonter la position du clip d’aiguille.
(1 rainure vers le haut)
Si cela reste sans effet, monter un gicleur
principal de calibre plus grand et abaisser
la position du clip d’aiguille.Contrôler si le filtre à air est encrassé.
S’assurer du fonctionnement en douceur
de la pompe d’accélérateur.
AiguilleClip
Rainure 7 Rainure 6
Rainure 5
Rainure 4
Rainure 3
Rainure 2
Rainure 1
Pauvre
↑
(standard)
↓
Riche
*
7 - 9

TUNEINSTELLUNG

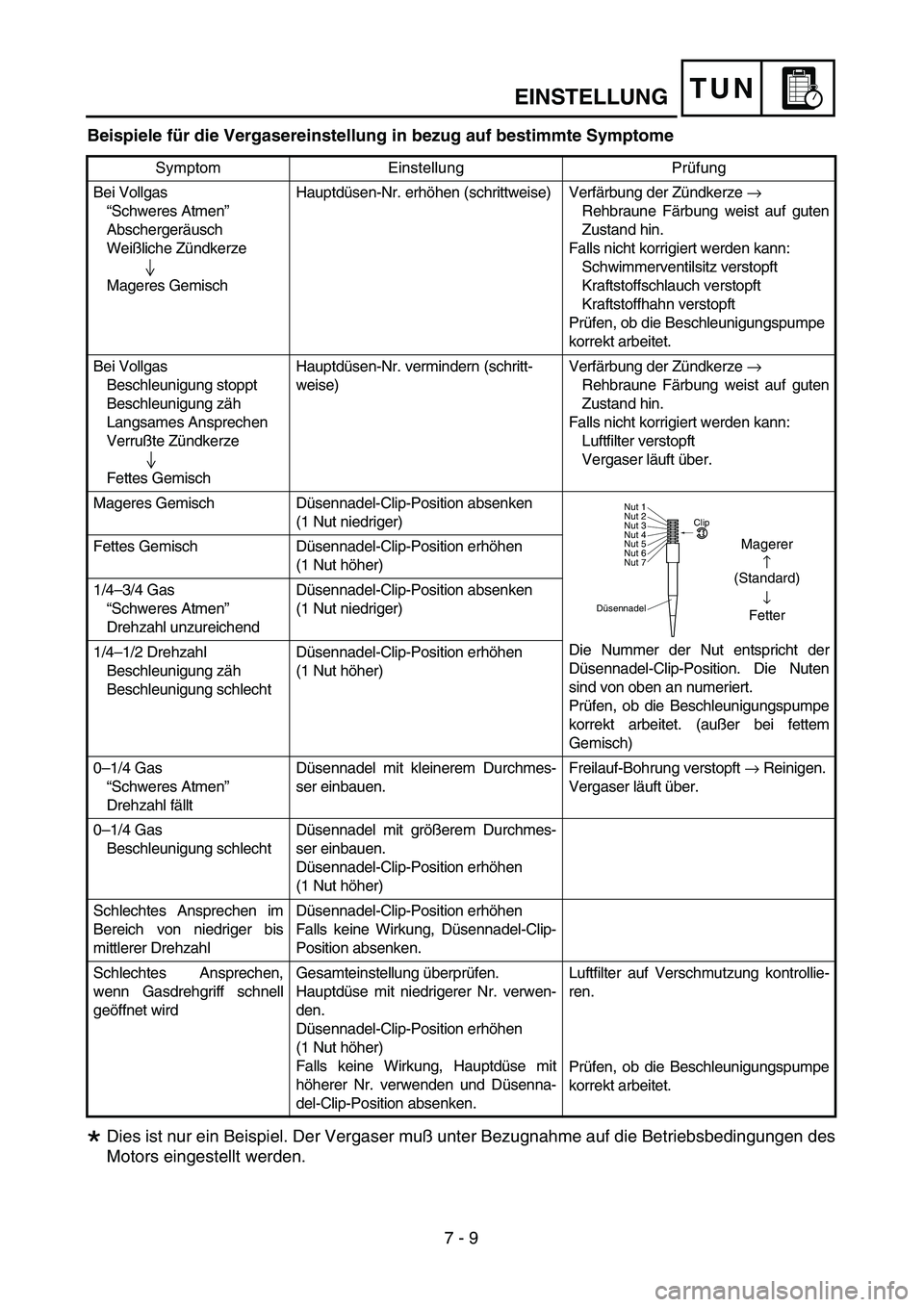

Beispiele für die Vergasereinstellung in bezug auf bestimmte Symptome
Dies ist nur ein Beispiel. Der Vergaser muß unter Bezugnahme auf die Betriebsbedingungen des
Motors eingestellt werden.
Symptom Einstellung Prüfung
Bei Vollgas
“Schweres Atmen”
Abschergeräusch
Weißliche Zündkerze
Mageres GemischHauptdüsen-Nr. erhöhen (schrittweise) Verfärbung der Zündkerze →
Rehbraune Färbung weist auf guten
Zustand hin.
Falls nicht korrigiert werden kann:
Schwimmerventilsitz verstopft
Kraftstoffschlauch verstopft
Kraftstoffhahn verstopft
Prüfen, ob die Beschleunigungspumpe
korrekt arbeitet.
Bei Vollgas
Beschleunigung stoppt
Beschleunigung zäh
Langsames Ansprechen
Verrußte Zündkerze
Fettes GemischHauptdüsen-Nr. vermindern (schritt-
weise)Verfärbung der Zündkerze →
Rehbraune Färbung weist auf guten
Zustand hin.
Falls nicht korrigiert werden kann:
Luftfilter verstopft
Vergaser läuft über.
Mageres Gemisch Düsennadel-Clip-Position absenken
(1 Nut niedriger)
Die Nummer der Nut entspricht der
Düsennadel-Clip-Position. Die Nuten
sind von oben an numeriert.
Prüfen, ob die Beschleunigungspumpe
korrekt arbeitet. (außer bei fettem
Gemisch) Fettes Gemisch Düsennadel-Clip-Position erhöhen
(1 Nut höher)
1/4–3/4 Gas
“Schweres Atmen”
Drehzahl unzureichendDüsennadel-Clip-Position absenken
(1 Nut niedriger)
1/4–1/2 Drehzahl
Beschleunigung zäh
Beschleunigung schlechtDüsennadel-Clip-Position erhöhen
(1 Nut höher)
0–1/4 Gas
“Schweres Atmen”
Drehzahl fälltDüsennadel mit kleinerem Durchmes-
ser einbauen.Freilauf-Bohrung verstopft → Reinigen.
Vergaser läuft über.
0–1/4 Gas
Beschleunigung schlechtDüsennadel mit größerem Durchmes-
ser einbauen.
Düsennadel-Clip-Position erhöhen
(1 Nut höher)
Schlechtes Ansprechen im
Bereich von niedriger bis
mittlerer DrehzahlDüsennadel-Clip-Position erhöhen
Falls keine Wirkung, Düsennadel-Clip-
Position absenken.
Schlechtes Ansprechen,
wenn Gasdrehgriff schnell
geöffnet wirdGesamteinstellung überprüfen.
Hauptdüse mit niedrigerer Nr. verwen-
den.
Düsennadel-Clip-Position erhöhen
(1 Nut höher)
Falls keine Wirkung, Hauptdüse mit
höherer Nr. verwenden und Düsenna-
del-Clip-Position absenken.Luftfilter auf Verschmutzung kontrollie-
ren.
Prüfen, ob die Beschleunigungspumpe
korrekt arbeitet.
DüsennadelClip
Nut 7 Nut 6
Nut 5
Nut 4
Nut 3
Nut 2
Nut 1
Magerer
↑
(Standard)
↓
Fetter
*
7 - 9

TUNAJUSTE
Ejemplo de ajuste del carburador dependiendo del síntoma
Esto debe ser tomado simplemente como un ejemplo. Es necesario ajustar el carburador mientras se com-
prueban las condiciones de funcionamiento del motor.
Síntoma Ajuste Comprobación
Con el acelerador al máximo
La respiración es dificultosa
Hay ruidos de cizallamiento
La bujía está blancuzca
Mezcla pobreAumente el n˚ de calibración del surtidor
principal. (Gradualmente)Decoloración de la bujía
→
Si el color es oscuro, está en buen
estado.
Si no se puede corregir:
Obstrucción del asiento de la válvula
del flotador
Obstrucción del tubo de combustible
Obstrucción del grifo de combustible
Compruebe que la bomba de aceleración
funciona suavemente.
Con el acelerador al máximo
La velocidad de aceleración
rápida se detiene
La velocidad de aceleración
rápida es lenta
La respuesta es lenta
La bujía tiene hollín
Mezcla ricaDisminuya el n˚ de calibración del surti-
dor principal. (Gradualmente)Decoloración de la bujía
→
Si el color es oscuro, está en buen
estado.
Si no se puede corregir:
Obstrucción del depurador de aire
Desbordamiento del combustible desde
el carburador
Mezcla pobre Baje la posición del bulón de la aguja del
surtidor. (1 ranura más abajo)
La posición del clip es la ranura de la
aguja del surtidor en la que esté instalado
el clip.
Las posiciones están numeradas desde la
parte superior.
Compruebe que la bomba de aceleración
funciona suavemente. (excepto en sínto-
mas de mezcla rica). Mezcla rica Suba la posición del bulón de la aguja del
surtidor. (1 ranura más arriba)
Acelerador desde 1/4 hasta 3/4
La respiración es dificultosa
Le falta velocidadBaje la posición del bulón de la aguja del
surtidor. (1 ranura más abajo)
Acelerador desde 1/4 hasta 1/2
La velocidad de aceleración
rápida es lenta
La aceleración es pobreSuba la posición del bulón de la aguja del
surtidor. (1 ranura más arriba)
Acelerador desde cerrado
hasta 1/4
La respiración es dificultosa
La aceleración disminuyeUtilice una aguja del surtidor con un diá-
metro inferior.Conducto del circuito-de-baja-velocidad
Obstruido
→ Limpiar.
Desbordamiento desde el carburador
Acelerador desde cerrado
hasta 1/4
La aceleración es pobreUtilice una aguja del surtidor con un diá-
metro superior.
Suba la posición del bulón de la aguja del
surtidor. (1 ranura más arriba)
Mala respuesta en velocidades
bajas e intermediasSuba la posición del bulón de la aguja del
surtidor.
Si esto no funciona, baje la posición del
bulón de la aguja del surtidor.
Mala respuesta cuando el ace-
lerador se abre rápidamenteCompruebe todos los ajustes.
Utilice un surtidor principal con un n˚ de
calibración inferior.
Suba la posición del bulón de la aguja del
surtidor. (1 ranura más arriba)
Si esto no funciona, utilice un surtidor
principal con un n˚ de calibración supe-
rior y baje la posición del bulón de la
aguja del surtidor.Comprobar la existencia de impurezas en
el depurador de aire.
Compruebe que la bomba de aceleración
funciona suavemente.
Aguja del surtidorClip
Ranura 7 Ranura 6
Ranura 5
Ranura 4
Ranura 3
Ranura 2
Ranura 1
Más pobre
↑
(Estándar)
↓
Más rica
*
7 - 9

7 - 10
TUN
EC720000
CHASSIS
EC71P002

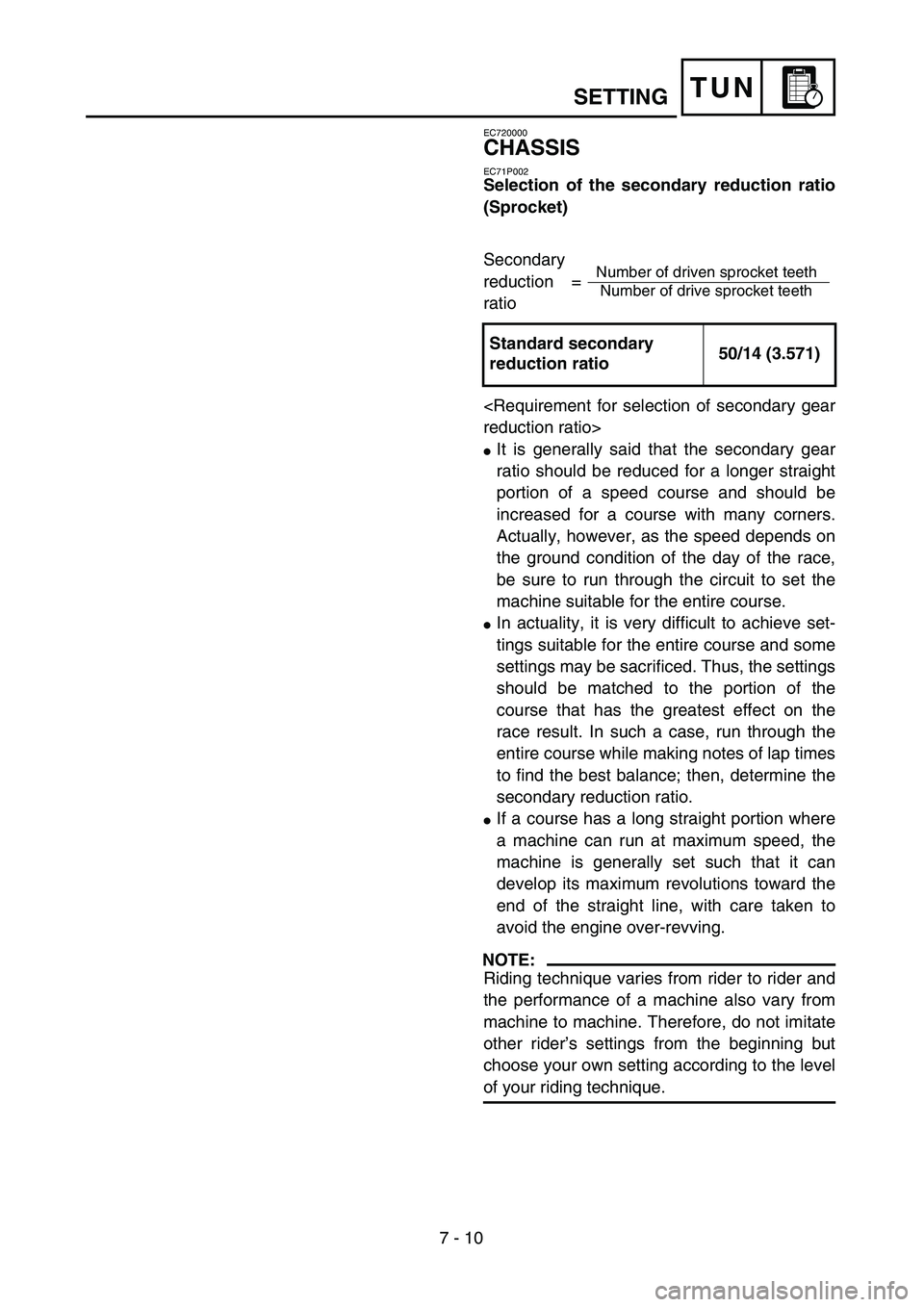

Selection of the secondary reduction ratio
(Sprocket)
Secondary
reduction =
ratio
reduction ratio>
It is generally said that the secondary gear
ratio should be reduced for a longer straight
portion of a speed course and should be
increased for a course with many corners.
Actually, however, as the speed depends on
the ground condition of the day of the race,
be sure to run through the circuit to set the
machine suitable for the entire course.
In actuality, it is very difficult to achieve set-
tings suitable for the entire course and some
settings may be sacrificed. Thus, the settings
should be matched to the portion of the
course that has the greatest effect on the
race result. In such a case, run through the
entire course while making notes of lap times
to find the best balance; then, determine the
secondary reduction ratio.
If a course has a long straight portion where
a machine can run at maximum speed, the
machine is generally set such that it can
develop its maximum revolutions toward the
end of the straight line, with care taken to
avoid the engine over-revving.
NOTE:
Riding technique varies from rider to rider and
the performance of a machine also vary from
machine to machine. Therefore, do not imitate
other rider’s settings from the beginning but
choose your own setting according to the level
of your riding technique.Standard secondary
reduction ratio50/14 (3.571)
SETTING
Number of driven sprocket teeth
Number of drive sprocket teeth

TUN
FAHRGESTELL
Sekundärüntersetzungsverhältnis
(Kettenräder) wählen
Sekundär-
übersetzungs- =
verhältnis
Wahl des Sekundärübersetzungs-
verhältnisses>
Das Sekundärübersetzungsver-
hältnis sollte im allgemeinen redu-
ziert werden, wenn die Rennstrek-
ke längere Geraden aufweist, und
erhöht werden, wenn die Strekke
zahlreiche Kurven aufweist. Da
aber in der Praxis das optimale
Verhältnis von anderen Faktoren
wie dem Zustand der Strecke be-
einflußt wird, sollte die Strecke am
Renntag abfahren werden, um die
richtige Wahl zu treffen.
In der Praxis ist es schwierig, eine
Einstellung zu finden, die für die
ganze Strecke optimal ist, und
man ist gezwungen, Kompromis-
se einzugehen. Die Einstellung
sollte deshalb dem Teil der Strek-
ke angepaßt werden, der für das
Rennen am wichtigsten ist. Fahren
Sie die Strecke ab und notieren
Sie die Rundenzeiten, um die aus-
gewogenste Einstellung zu bestim-
men; legen Sie danach das Sekun-
därübersetzungsverhältnis fest.
Wenn eine Strecke eine lange Ge-
rade aufweist, wo die Maschine mit
Höchstgeschwindigkeit gefahren
werden kann, sollte die Maschine
grundsätzlich so abgestimmt wer-
den, daß sie zum Ende der Gera-
de hin die Maximaldrehzahl entwi-
kkeln kann, ohne daß der Motor
überdreht.
HINWEIS:
Jeder Fahrer hat seine eigene Fahr-
technik, und die Leistung einzelner
Maschinen kann auch bei Baugleich-
heit variieren. Übernehmen Sie dar-
um nicht einfach die Einstellungen
anderer Fahrer, sondern finden Sie
Ihre eigene optimale Einstellung ent-
sprechend Ihrer Fahrtechnik heraus.Standard-Sekun-
därübersetzungs-
verhältnis50/14
(3,571)
Anzahl der Zähne
am angetriebenen
Kettenrad
Anzahl der Zähne
am Antriebsketten-
rad
REGLAGE
EINSTELLUNG
AJUSTE
PARTIE CYCLE
Sélection du taux de réduction secon-
daire (Pignons)
Taux de réduction
secondaire
port secondaire>
Il est généralement admis que le rap-
port de démultiplication de la trans-
mission secondaire doit être réduit lors
de la conduite prolongée sur ligne
droite et qu’il convient de l’augmenter
s’il y a de nombreux tournants. La
vitesse dépendra des conditions du ter-
rain et il faut veiller à effectuer des
tours du circuit le jour de la course
afin de régler la machine du mieux
possible.
En pratique, il est très difficile d’effec-
tuer des réglages convenant parfaite-
ment à un terrain donné et il faudra en
sacrifier quelques-uns. Il convient de
régler la machine en fonction de la
partie la plus importante du circuit.
Effectuer des essais et noter les temps
pour les différentes parties du circuit,
calculer la moyenne et déterminer le
taux de réduction secondaire.
Si le parcours comprend de grandes
lignes droites, régler la machine de
sorte à ce qu’elle soit au maximum de
ses performances vers la fin des lignes
droites, tout en évitant que la vitesse
de rotation du moteur soit excessive.
N.B.:
Chaque motocycliste a sa propre techni-
que de conduite et les performances
varient aussi d’une machine à l’autre.
Eviter donc de copier les réglages d’une
autre machine et effectuer ses propres
réglages en fonction de sa technique per-
sonnelle.Taux standard de
réduction secon-
daire50/14 (3,571)
Nombre de dents
du pignon mené
Nombre de dents
du pignon de sor-
tie de boîte=
7 - 10
CHASIS
Selección de la relación de la reduc-
ción secundaria (Piñón)
Relación de la
reducción secunda-
ria
ción de la reducción del engranaje
secundario >
Normalmente se entiende que la rela-
ción del engranaje secundario debe
reducirse durante una zona recta más
prolongada de una carrera de veloci-
dad y debe incrementarse en una
carrera con muchas curvas. Sin
embargo, como la velocidad depende
del estado del suelo el día de la
carrera, asegúrese de manejar el vehí-
culo en el circuito para adecuar la
motocicleta en todo el recorrido.
Hoy en día resulta muy difícil estable-
cer los ajustes adecuados para todo el
recorrido y algunos de los ajustes
podrían quedar sin realizarse. Asi-
mismo, los ajustes deben coincidir con
la zona del recorrido que tenga mayo-
res efectos en el resultado de la
carrera. En este caso, maneje a lo
largo de todo el recorrido registrando
la duración de los circuitos para alcan-
zar el equilibrio óptimo; después,
determine la relación de la reducción
secundaria.
Si un recorrido tiene una zona recta en
la que el vehículo pueda ir a máxima
velocidad, generalmente se ajusta la
motocicleta de forma que pueda desa-
rrollar las revoluciones máximas hacia
el final de la recta, teniendo cuidado
en que el motor no se revolucione
excesivamente.
NOTA:
Las técnicas de conducción varían de un
conductor a otro y el rendimiento del
vehículo varía de una motocicleta a otra.
Por tanto, no imite los ajustes de otros
conductores desde el principio sino que
efectúe sus propios ajustes de acuerdo
con su destreza en la conducción. Relación estándar
de la reducción
secundaria50/14 (3,571)
Número de dien-
tes del piñón de
impulsión
Número de dien-
tes del piñón de
accionamiento=

7 - 11
TUNSETTING
EC72N000

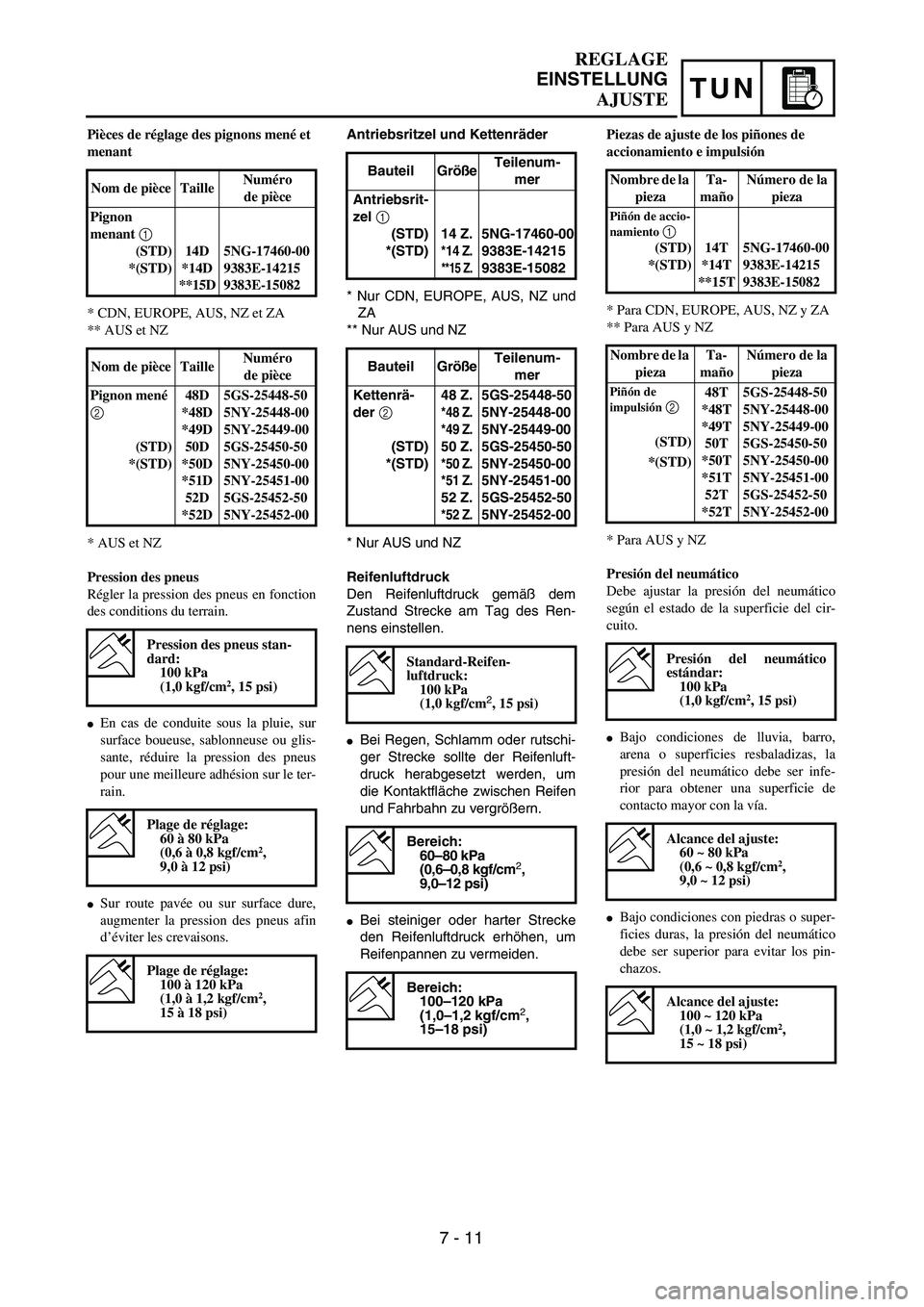

Drive and driven sprockets setting parts
* For CDN, EUROPE, AUS, NZ and ZA
** For AUS and NZ
* For AUS and NZ
EC721002
Tire pressure
Tire pressure should be adjust to suit the road
surface condition of the circuit.
Under a rainy, muddy, sandy, or slippery
condition, the tire pressure should be lower
for a larger area of contact with the road sur-
face.
Under a stony or hard road condition, the tire
pressure should be higher to prevent a flat
tire.Part name Size Part number
Drive sprocket 1
(STD)
*(STD)14T
*14T
**15T5NG-17460-00
9383E-14215
9383E-15082
Part name Size Part number
Driven sprocket 2
(STD)
*(STD)48T
*48T
*49T
50T
*50T
*51T
52T
*52T5GS-25448-50
5NY-25448-00
5NY-25449-00
5GS-25450-50
5NY-25450-00
5NY-25451-00
5GS-25452-50
5NY-25452-00
Standard tire pressure:
100 kPa (1.0 kgf/cm2, 15 psi)
Extent of adjustment:
60 ~ 80 kPa
(0.6 ~ 0.8 kgf/cm
2, 9.0 ~ 12 psi)
Extent of adjustment:
100 ~ 120 kPa
(1.0 ~ 1.2 kgf/cm
2, 15 ~ 18 psi)

TUN
Antriebsritzel und Kettenräder
* Nur CDN, EUROPE, AUS, NZ und
ZA
** Nur AUS und NZ
* Nur AUS und NZ
Reifenluftdruck
Den Reifenluftdruck gemäß dem
Zustand Strecke am Tag des Ren-
nens einstellen.
Bei Regen, Schlamm oder rutschi-
ger Strecke sollte der Reifenluft-
druck herabgesetzt werden, um
die Kontaktfläche zwischen Reifen
und Fahrbahn zu vergrößern.
Bei steiniger oder harter Strecke
den Reifenluftdruck erhöhen, um
Reifenpannen zu vermeiden.Bauteil GrößeTeilenum-
mer
Antriebsrit-
zel 1
(STD)
*(STD)14 Z.
*14 Z.
**15 Z.
5NG-17460-00
9383E-14215
9383E-15082
Bauteil GrößeTeilenum-
mer
Kettenrä-
der 2
(STD)
*(STD)48 Z.
*48 Z.
*49 Z.
50 Z.
*50 Z.
*51 Z.
52 Z.
*52 Z.
5GS-25448-50
5NY-25448-00
5NY-25449-00
5GS-25450-50
5NY-25450-00
5NY-25451-00
5GS-25452-50
5NY-25452-00
Standard-Reifen-
luftdruck:
100 kPa
(1,0 kgf/cm
2, 15 psi)
Bereich:
60–80 kPa
(0,6–0,8 kgf/cm
2,
9,0–12 psi)
Bereich:
100–120 kPa
(1,0–1,2 kgf/cm
2,
15–18 psi)
REGLAGE
EINSTELLUNG
AJUSTE
Pièces de réglage des pignons mené et
menant
* CDN, EUROPE, AUS, NZ et ZA
** AUS et NZ
* AUS et NZ
Pression des pneus
Régler la pression des pneus en fonction
des conditions du terrain.
En cas de conduite sous la pluie, sur
surface boueuse, sablonneuse ou glis-
sante, réduire la pression des pneus
pour une meilleure adhésion sur le ter-
rain.
Sur route pavée ou sur surface dure,
augmenter la pression des pneus afin
d’éviter les crevaisons. Nom de pièce TailleNuméro
de pièce
Pignon
menant 1
(STD)
*(STD)14D
*14D
**15D5NG-17460-00
9383E-14215
9383E-15082
Nom de pièce TailleNuméro
de pièce
Pignon mené
2
(STD)
*(STD)48D
*48D
*49D
50D
*50D
*51D
52D
*52D5GS-25448-50
5NY-25448-00
5NY-25449-00
5GS-25450-50
5NY-25450-00
5NY-25451-00
5GS-25452-50
5NY-25452-00
Pression des pneus stan-
dard:
100 kPa
(1,0 kgf/cm
2, 15 psi)
Plage de réglage:
60 à 80 kPa
(0,6 à 0,8 kgf/cm
2,
9,0 à 12 psi)
Plage de réglage:
100 à 120 kPa
(1,0 à 1,2 kgf/cm
2,
15 à 18 psi)
7 - 11
Piezas de ajuste de los piñones de
accionamiento e impulsión
* Para CDN, EUROPE, AUS, NZ y ZA
** Para AUS y NZ
* Para AUS y NZ
Presión del neumático
Debe ajustar la presión del neumático
según el estado de la superficie del cir-
cuito.
Bajo condiciones de lluvia, barro,
arena o superficies resbaladizas, la
presión del neumático debe ser infe-
rior para obtener una superficie de
contacto mayor con la vía.
Bajo condiciones con piedras o super-
ficies duras, la presión del neumático
debe ser superior para evitar los pin-
chazos. Nombre de la
piezaTa-
mañoNúmero de la
pieza
Piñón de accio-
namiento 1
(STD)
*(STD)14T
*14T
**15T5NG-17460-00
9383E-14215
9383E-15082
Nombre de la
piezaTa-
mañoNúmero de la
pieza
Piñón de
impulsión 2
(STD)
*(STD)48T
*48T
*49T
50T
*50T
*51T
52T
*52T5GS-25448-50
5NY-25448-00
5NY-25449-00
5GS-25450-50
5NY-25450-00
5NY-25451-00
5GS-25452-50
5NY-25452-00
Presión del neumático
estándar:
100 kPa
(1,0 kgf/cm
2, 15 psi)
Alcance del ajuste:
60 ~ 80 kPa
(0,6 ~ 0,8 kgf/cm
2,
9,0 ~ 12 psi)
Alcance del ajuste:
100 ~ 120 kPa
(1,0 ~ 1,2 kgf/cm
2,
15 ~ 18 psi)

7 - 12

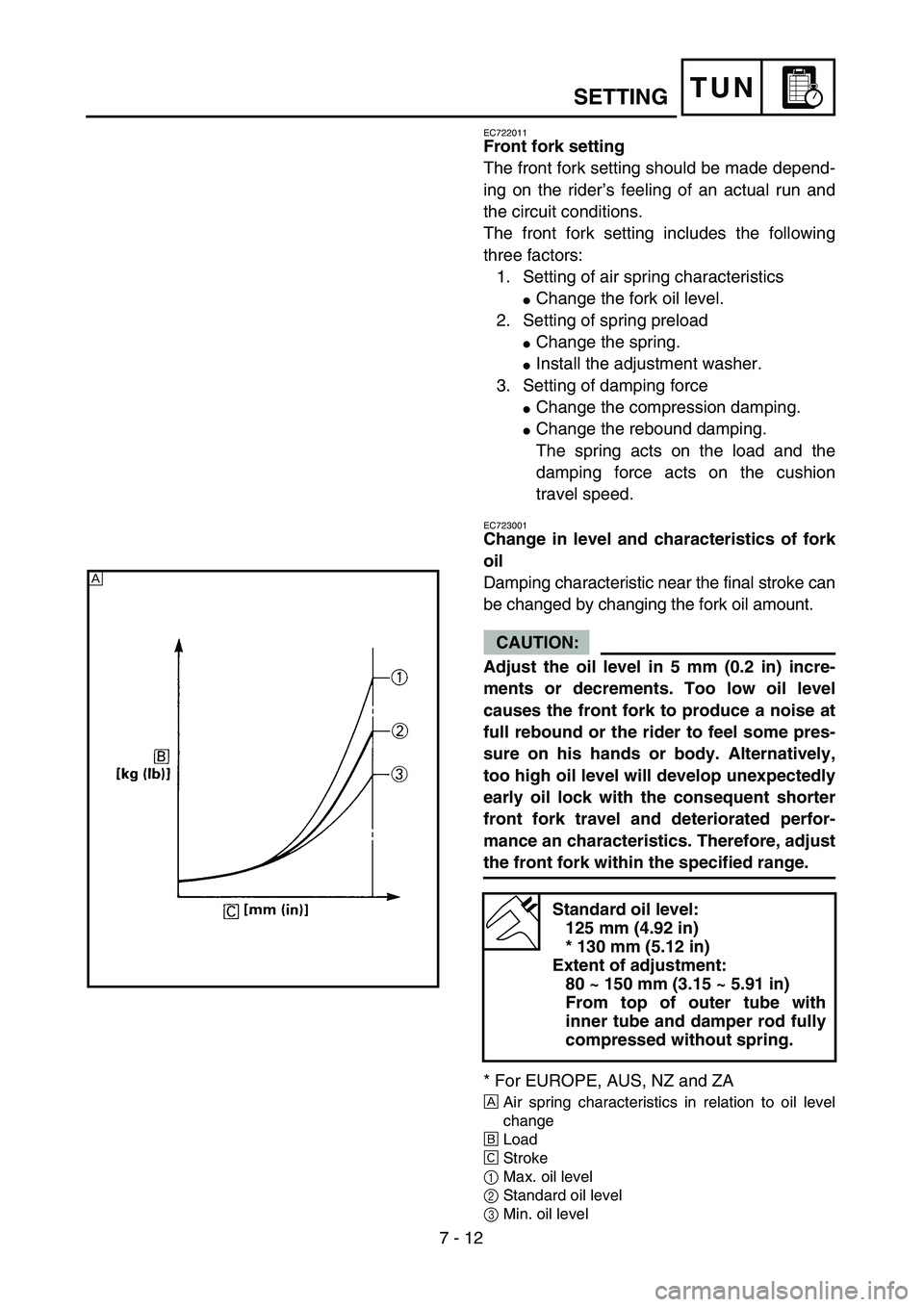

TUNSETTING
EC722011
Front fork setting
The front fork setting should be made depend-
ing on the rider’s feeling of an actual run and
the circuit conditions.
The front fork setting includes the following
three factors:
1. Setting of air spring characteristics
Change the fork oil level.
2. Setting of spring preload
Change the spring.
Install the adjustment washer.
3. Setting of damping force
Change the compression damping.
Change the rebound damping.
The spring acts on the load and the
damping force acts on the cushion
travel speed.
EC723001
Change in level and characteristics of fork
oil
Damping characteristic near the final stroke can
be changed by changing the fork oil amount.
CAUTION:
Adjust the oil level in 5 mm (0.2 in) incre-
ments or decrements. Too low oil level
causes the front fork to produce a noise at
full rebound or the rider to feel some pres-
sure on his hands or body. Alternatively,
too high oil level will develop unexpectedly
early oil lock with the consequent shorter
front fork travel and deteriorated perfor-
mance an characteristics. Therefore, adjust
the front fork within the specified range.
* For EUROPE, AUS, NZ and ZA
ÅAir spring characteristics in relation to oil level
change
ıLoad
ÇStroke
1Max. oil level
2Standard oil level
3Min. oil level
Standard oil level:
125 mm (4.92 in)
* 130 mm (5.12 in)
Extent of adjustment:
80 ~ 150 mm (3.15 ~ 5.91 in)
From top of outer tube with
inner tube and damper rod fully
compressed without spring.
Å

TUN
REGLAGE
EINSTELLUNG
AJUSTE
Teleskopgabel einstellen
Die Einstellung der Gabel sollte ent-
sprechend dem Gefühl des Fahrers,
nach einer Testfahrt und entspre-
chend dem Zustand der Strecke vor-
genommen werden.
Die Einstellung der Vorderradgabel
umfaßt die folgenden drei Faktoren:
1. Einstellung der Luftfederei-
genschaften
Gabelölstand ändern
2. Einstellung der Federvorspan-
nung
Feder wechseln
Einstellscheibe einbauen
3. Einstellung der Dämpfung
Druckstufendämpfung ein-
stellen
Zugstufendämpfung einstellen
Die Federung wirkt auf die Be-
lastbarkeit, die Dämpfung auf
die Bewegungsgeschwindig-
keit der Federelemente ein.
Gabelölstand ändern
Die Dämpfungseigenschaften im
Bereich Nähe des Endhubs können
durch den Gabelölstand geändert
werden.
ACHTUNG:
Den Ölstand in Schritten von 5 mm
verändern. Zu niedriger Ölstand er-
zeugt nicht nur Geräusche beim
vollem Ausfedern der Gabel, son-
dern bewirkt auch spürbare Schlä-
ge in Händen und Körper. Zu hoher
Ölstand verursacht zu frühe Bewe-
gungsbegrenzung mit entspre-
chend verkürztem Federweg und
Leistungsbeeinträchtigung. Der
Gabelölstand muß sich deshalb
immer im Sollbereich befinden.
* Nur EUROPA, AUS, NZ und ZA
ÅLuftfedereigenschaften in Bezug zum
Gabelölstand
ıBelastung
ÇFederweg
1Max. Ölstand
2Normaler Ölstand
3Min. Ölstand
Gabelölstand:
(gemessen von der
Oberkante des Stand-
rohres, Gabel und
Dämpferrohr vollstän-
dig eingefedert, ohne
Gabelfeder)
Standard
125 mm (4,92 in)
* 130 mm (5,12 in)
Bereich:
80–150 mm
(3,15–5,91 in)
Réglages de la fourche avant
Régler la fourche avant en fonction de la
sensation lors de la conduite ainsi que
des conditions du terrain.
Les trois réglages de la fourche avant
sont les suivants:
1. Réglage de l’amortissement
pneumatique
Ajuster le niveau de l’huile de
fourche.
2. Réglage de la précontrainte du
ressort
Changer de type de ressort.
Monter la rondelle d’ajustage.
3. Réglage de l’amortissement
Régler la force de compression.
Régler la force de rebond.
Le ressort a une action sur la
charge et la suspension a une
action sur la vitesse de la
course d’amortissement.
Ajustement du niveau d’huile de four-
che
Les caractéristiques d’amortissement en
fin de course peuvent être modifiées en
changeant la quantité d’huile de fourche.
ATTENTION:
Ajuster le niveau d’huile par incré-
ments ou décréments de 5 mm (0,2 in).
Quand le niveau d’huile est trop bas,
un bruit est produit quand la fourche
est entièrement comprimée ou le con-
ducteur ressent une certaine pression
dans ses mains ou son corps. De même,
un niveau d’huile trop élevé produira
rapidement un bouchon d’huile,
entraînant une réduction de la course
de la fourche et une détérioration des
performances et caractéristiques. Il
est donc important de régler le niveau
d’huile dans la fourche conformément
aux spécifications données.
* EUROPE, AUS, NZ et ZA
ÅCaractéristiques de l’amortissement pneu-
matique en fonction du niveau d’huile
ıCharge
ÇCourse
1Niveau d’huile maximum
2Niveau d’huile standard
3Niveau d’huile minimum
Niveau d’huile standard:
125 mm (4,92 in)
* 130 mm (5,12 in)
Plage de réglage:
80 à 150 mm
(3,15 à 5,91 in)
Du haut de tube externe,
tube interne et tige
d’amortisseur entière-
ment comprimés sans
ressort.
7 - 12
Ajuste de la horquilla delantera
El ajuste de la horquilla delantera debe
realizarse dependiendo de la sensación
del conductor en una conducción real y
de las condiciones del circuito.
El ajuste de la horquilla delantera
incluye los siguientes tres factores:
1. Ajuste de las características del
resorte de aire
Cambio del nivel de aceite para
horquillas.
2. Ajuste de la precarga del resorte
Cambio del resorte.Instale la arandela de ajuste.
3. Ajuste de la tensión de amorti-
guación
Cambio del amortiguador de
compresión.
Cambio del retorno del amorti-
guador.
El resorte actúa en la carga y la
tensión de amortiguación actúa
en la velocidad de recorrido de
la amortiguación.
Cambio en el nivel y las características
del aceite para horquillas
Las características de amortiguación en
el recorrido final pueden cambiarse
modificando la cantidad de aceite para
horquillas.
ATENCION:
Ajuste el nivel de aceite en incremen-
tos o disminuciones de 5 mm (0,2 in).
Un nivel de aceite muy bajo provoca
que la horquilla delantera haga un
ruido en el retorno completo o que el
conductor sienta presión en las manos
o en el cuerpo. Por el contrario, un
nivel de aceite muy alto puede desa-
rrollar un bloqueo del aceite inespe-
rado con la consiguiente disminución
del recorrido de la horquilla delantera
y deteriorar tanto el rendimiento
como las características. Por lo tanto,
ajuste la horquilla delantera dentro
del rango especificado.
* Para EUROPE, AUS, NZ y ZA
ÅCaracterísticas del resorte de aire con
relación al cambio del nivel de aceite
ıCarga
ÇRecorrido
1Nivel máximo de aceite
2Nivel estándar de aceite
3Nivel mínimo de aceite
Nivel de aceite estándar:
125 mm (4,92 in)
* 130 mm (5,12 in)
Alcance del ajuste:
80 ~ 150 mm
(3,15 ~ 5,91 in)
Desde la parte superior
del tubo externo con
tubo interno y la barra
amortiguadora comple-
tamente comprimida y
sin el resorte.

7 - 13

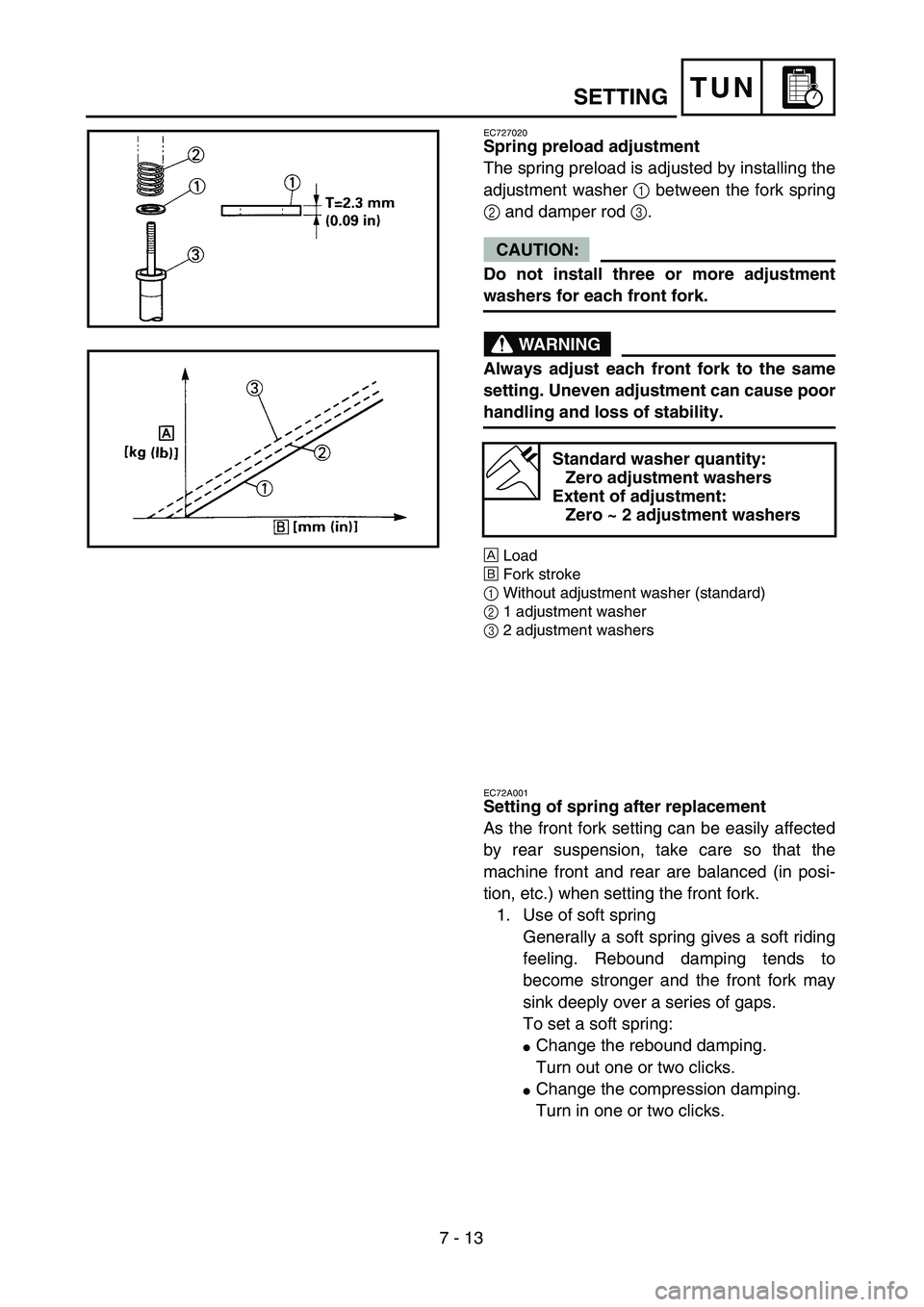

TUNSETTING
EC727020
Spring preload adjustment
The spring preload is adjusted by installing the
adjustment washer 1 between the fork spring
2 and damper rod 3.
CAUTION:
Do not install three or more adjustment
washers for each front fork.
WARNING
Always adjust each front fork to the same
setting. Uneven adjustment can cause poor
handling and loss of stability.
ÅLoad
ıFork stroke
1Without adjustment washer (standard)
21 adjustment washer
32 adjustment washers
Standard washer quantity:
Zero adjustment washers
Extent of adjustment:
Zero ~ 2 adjustment washers
EC72A001
Setting of spring after replacement
As the front fork setting can be easily affected
by rear suspension, take care so that the
machine front and rear are balanced (in posi-
tion, etc.) when setting the front fork.
1. Use of soft spring
Generally a soft spring gives a soft riding
feeling. Rebound damping tends to
become stronger and the front fork may
sink deeply over a series of gaps.
To set a soft spring:
Change the rebound damping.
Turn out one or two clicks.
Change the compression damping.
Turn in one or two clicks.
