YAMAHA WR 450F 2004 Owners Manual

TUN
REGLAGE
EINSTELLUNG
AJUSTE
Federvorspannung einstellen
Die Federvorspannung wird durch
den Einbau einer Einstellscheibe 1
zwischen Gabelfeder 2 und Dämp-
ferrohr 3 eingestellt.
ACHTUNG:
Maximal drei Einstellscheiben je
Gabelholm einbauen.
WARNUNG
Beide Gabelholme gleich einstel-
len. Ungleichmäßige Einstellung
kann Fahrverhalten und Stabilität
beeinträchtigen.
ÅBelastung
ıGabelhub
1Ohne Einstellscheibe (Standard)
21 Einstellscheibe
32 Einstellscheiben
Standard-Anzahl Ein-
stellscheiben:
0
Bereich:
0–2
Feder wechseln und einstellen
Da die Teleskopgabel-Einstellung
leicht von der Hinterradfederung
beeinflußt wird, muß darauf geachtet
werden, daß die Federelemente vorn
und hinten gut aufeinander abge-
stimmt sind.
1. Weiche Feder
Eine weiche Feder bewirkt
prinzipiell ein weiches Fahrge-
fühl. Die Zugstufendämpfung
ist stärker, und die Gabel sinkt
bei einer Reihe von Vertiefun-
gen zunehmend tiefer ein.
Weiche Feder einstellen
Zugstufendämpfung einstel-
len
1 oder 2 Rasten
Druckstufendämpfung ein-
stellen
1 oder 2 Rasten Réglage de tension initiale du ressort
Le tension initiale du ressort a été ajustée
en montant la rondelle de réglage 1
entre le ressort de fourche 2 et la tige
d’amortisseur 3.
ATTENTION:
Ne pas installer 3 rondelles de réglage
ou plus sur chaque fourche avant.
AVERTISSEMENT
Toujours régler à la même position
sur chaque bras de fourche avant. Un
réglage inégal peut entraîner une
mauvaise maniabilité et une perte de
stabilité.
ÅCharge
ıDébattement de la fourche
1Sans la rondelle de réglage (standard)
21 rondelle de réglage
32 rondelle de réglage
Quantité de rondelles
standard:
Aucune rondelles de
réglage
Plage de réglage:
0 à 2 rondelles de
réglage
Réglage du ressort après remplace-
ment
La suspension arrière influence les régla-
ges de la fourche avant; il convient donc
d’équilibrer l’arrière et l’avant de la
machine (la position, etc.) avant d’effec-
tuer les réglages.
1. Ressort mou
En principe, un ressort mou offre
une sensation de conduite douce.
La force de rebond tend à être
plus forte et la fourche avant peut
s’enfoncer plus profondément
lors de la conduite sur des routes
cahoteuses.
Réglage d’un ressort mou:
Régler la force de rebond.
Dévisser d’un ou deux déclics.
Régler la force de compression.
Visser d’un ou deux déclics.
7 - 13
Ajuste de la precarga del resorte
La precarga del resorte se ajusta insta-
lando la arandela de ajuste 1 entre el
resorte de la horquilla 2 y la barra
amortiguadora 3.
ATENCION:
No instale tres o más arandelas de
ajuste en cada horquilla delantera.
ADVERTENCIA
Establezca siempre el ajuste de cada
horquilla delantera en el mismo valor.
Un ajuste desigual podría provocar un
manejo deficiente y pérdida de estabi-
lidad.
ÅCarga
ıRecorrido de la horquilla
1Sin la arandela de ajuste (estándar)
21 arandela de ajuste
32 arandelas de ajuste
Cantidad de arandelas
estándar:
Cero arandelas de
ajuste
Alcance del ajuste:
Cero ~ 2 arandelas de
ajuste
Ajuste del resorte después de la susti-
tución
Ya que el ajuste de la horquilla delantera
puede verse afectado fácilmente en la
suspensión trasera, compruebe que la
parte delantera y la trasera estén equili-
bradas (en posición, etc.) cuando ajuste
la horquilla delantera.
1. Utilice un resorte flexible
Normalmente, un resorte flexible
proporciona una sensación de
manejo suave. El retorno del
amortiguador tiende a ser más
fuerte y la horquilla delantera
puede hundirse profundamente
después de unos cuantos baches.
Para ajustar un resorte flexible:
Cambie el retorno del amorti-
guador.
Gire hacia fuera uno o dos
clics.
Cambie el amortiguador de
compresión.
Gire hacia adentro uno o dos
clics.

7 - 14
TUN

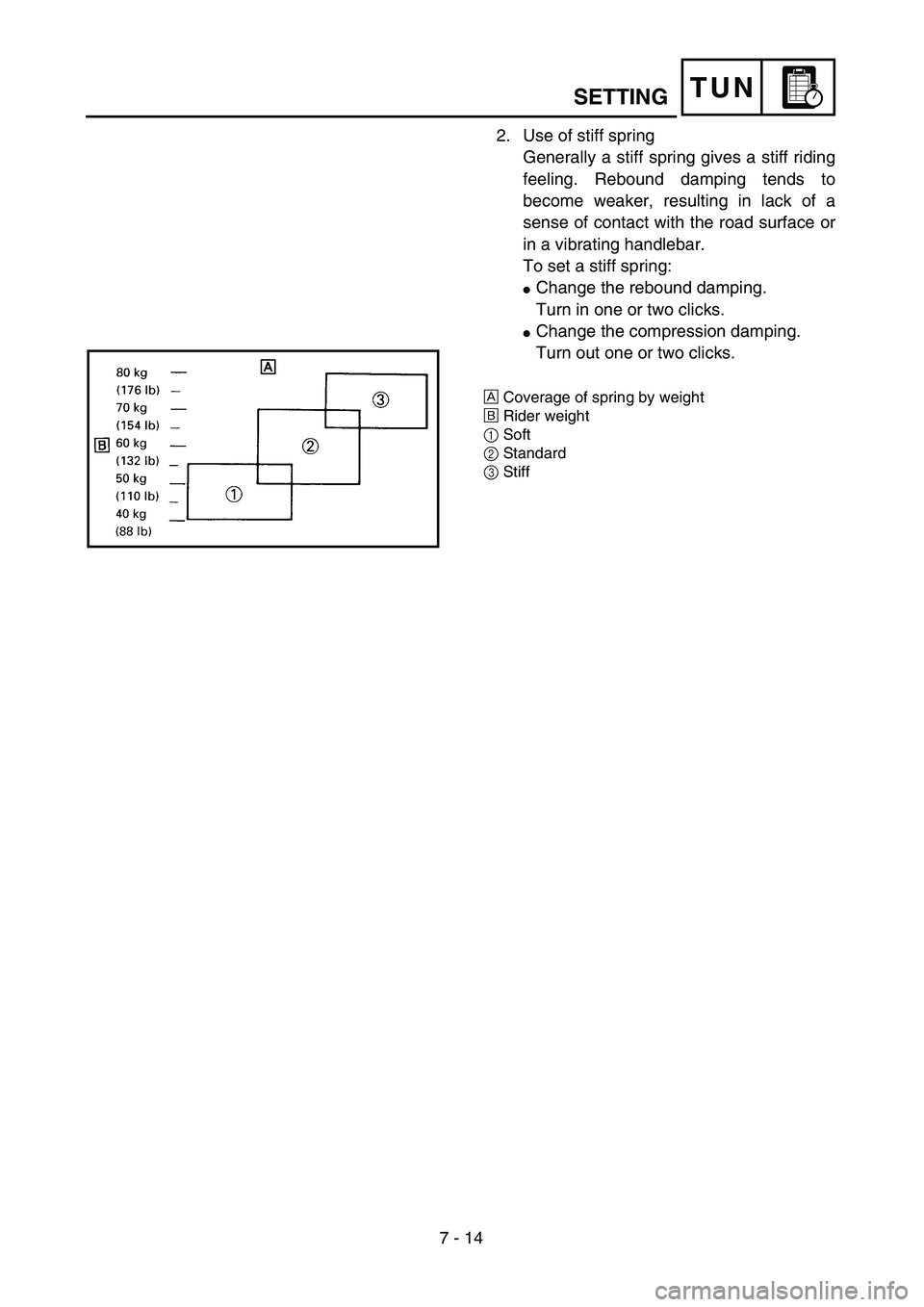

2. Use of stiff spring
Generally a stiff spring gives a stiff riding
feeling. Rebound damping tends to
become weaker, resulting in lack of a
sense of contact with the road surface or
in a vibrating handlebar.
To set a stiff spring:
Change the rebound damping.
Turn in one or two clicks.
Change the compression damping.
Turn out one or two clicks.
ÅCoverage of spring by weight
ıRider weight
1Soft
2Standard
3Stiff
SETTING

TUN
REGLAGE
EINSTELLUNG
AJUSTE

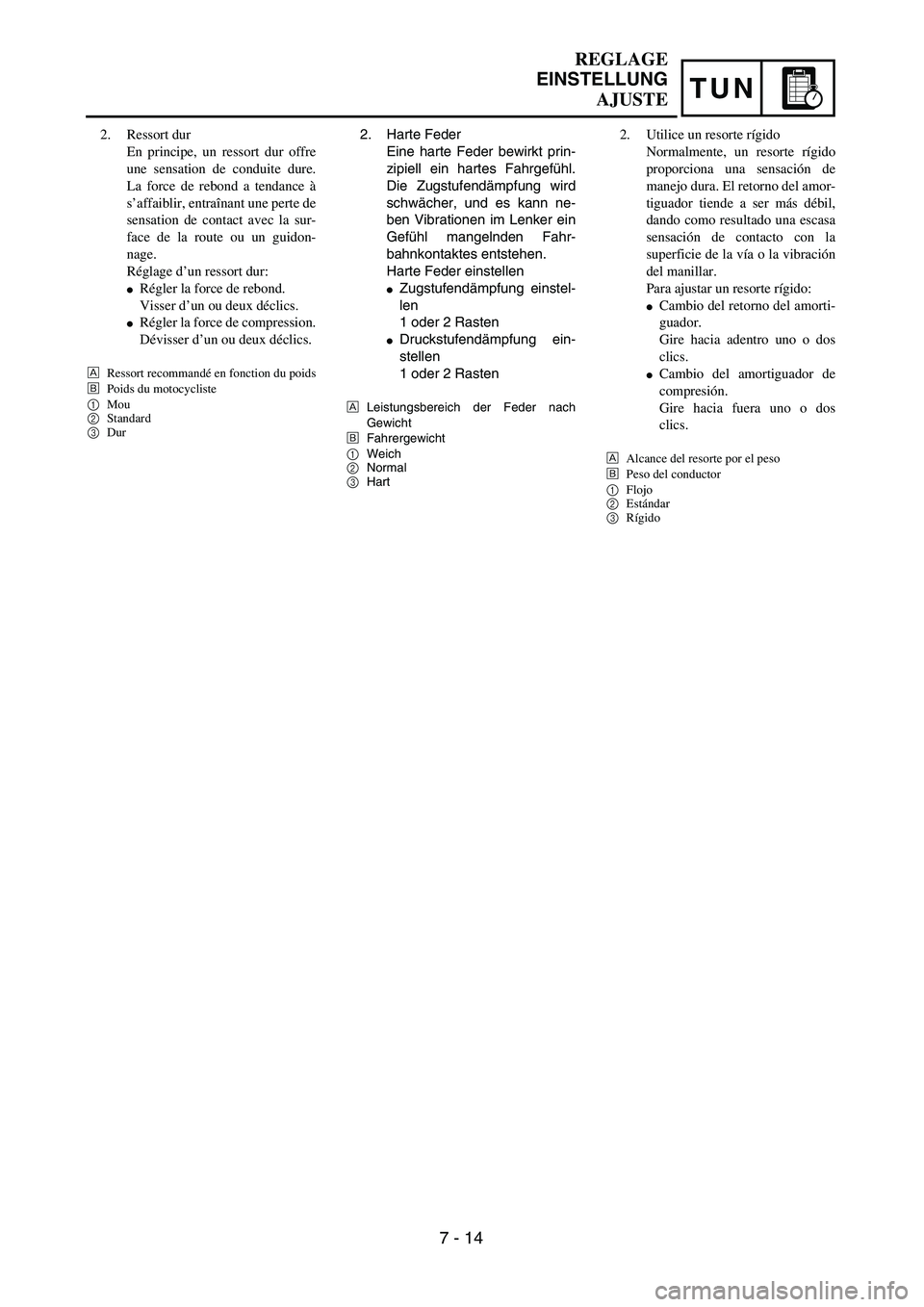

2. Harte Feder
Eine harte Feder bewirkt prin-
zipiell ein hartes Fahrgefühl.
Die Zugstufendämpfung wird
schwächer, und es kann ne-
ben Vibrationen im Lenker ein
Gefühl mangelnden Fahr-
bahnkontaktes entstehen.
Harte Feder einstellen
Zugstufendämpfung einstel-
len
1 oder 2 Rasten
Druckstufendämpfung ein-
stellen
1 oder 2 Rasten
ÅLeistungsbereich der Feder nach
Gewicht
ıFahrergewicht
1Weich
2Normal
3Hart
2. Ressort dur
En principe, un ressort dur offre
une sensation de conduite dure.
La force de rebond a tendance à
s’affaiblir, entraînant une perte de
sensation de contact avec la sur-
face de la route ou un guidon-
nage.
Réglage d’un ressort dur:
Régler la force de rebond.
Visser d’un ou deux déclics.
Régler la force de compression.
Dévisser d’un ou deux déclics.
ÅRessort recommandé en fonction du poids
ıPoids du motocycliste
1Mou
2Standard
3Dur
7 - 14
2. Utilice un resorte rígido
Normalmente, un resorte rígido
proporciona una sensación de
manejo dura. El retorno del amor-
tiguador tiende a ser más débil,
dando como resultado una escasa
sensación de contacto con la
superficie de la vía o la vibración
del manillar.
Para ajustar un resorte rígido:
Cambio del retorno del amorti-
guador.
Gire hacia adentro uno o dos
clics.
Cambio del amortiguador de
compresión.
Gire hacia fuera uno o dos
clics.
ÅAlcance del resorte por el peso
ıPeso del conductor
1Flojo
2Estándar
3Rígido

7 - 15
TUN
EC72P000
Front fork setting parts
Adjustment washer 1
Front fork spring 2
[Equal pitch spring]
* For EUROPE
** For AUS, NZ and ZA
[Unequal pitch spring]
NOTE:
The unequal pitch spring is softer in initial
characteristic than the equal pitch spring and
is difficult to bottom out under full compres-
sion.
The I.D. mark (slits) a is proved on the end
of the spring.TYPE (thickness) PART NUMBER
T = 2.3 mm (0.09 in) 4SS-23364-L0
TYPESPRING
RATESPRING
PART NUMBERI.D.
MARK
(slits)
SOFT0.380
0.390
0.400
0.4104SS-23141-10
4SS-23141-20
4SS-23141-30
4SS-23141-40I-I
I-II
I-III
I
*STD 0.420 4SR-23141-L0 –
0.430 4SS-23141-60 III
**STD 0.440 5NL-23141-00 –
0.450 5BE-23141-L0 –
STD 0.460 5GR-23141-L0 –
STIFF 0.470 5GR-23141-00 II-II
TYPESPRING
RATE
(approx.)SPRING
PART NUMBERI.D.
MARK
(slits)
SOFT
STIFF0.400
0.410
0.420
0.430
0.4405ET-23141-20
5ET-23141-00
5ET-23141-30
5ET-23141-10
5ET-23141-40V
V-I
V-II
V-III
V-IIII
SETTING

TUN
Vorderradgabel-Einstellteile
Einstellscheibe 1
Vorderradgabelfeder 2
[Feder mit gleichmäßiger Gewinde-
steigung]
* Nur EUROPE
** Nur AUS, NZ und ZA
[Feder mit ungleichmäßiger Gewin-
desteigung]
HINWEIS:
Die Feder mit ungleichmäßiger
Gewindesteigung ist in ihren an-
fänglichen Charakteristika weicher
als die Feder mit gleichmäßiger
Gewindesteigung und läßtsich nur
schwer unter vollem Druck herun-
terdrücken.
Die I.D. Markierung (schlitze) a ist
am Ende der Feder angebracht.TYP (Dicke)TEILENUM-
MER
T = 2,3 mm
(0,09 in)4SS-23364-L0
TYPFEDER-
KON-
STANTEFEDER-TEILE-
NUMMERI.D.
MAR-
KIE-
RUNG
(schlit-
ze)
WEICH0,380
0,390
0,400
0,4104SS-23141-10
4SS-23141-20
4SS-23141-30
4SS-23141-40I-I
I-II
I-III
I
*STD 0,420 4SR-23141-L0–
0,430 4SS-23141-60 III
**STD 0,440 5NL-23141-00–
0,450 5BE-23141-L0–
STD 0,460 5GR-23141-L0–
HART 0,470 5GR-23141-00 II-II
TYPFEDER-
KON-
STANTE
(ca.)FEDER-TEILE-
NUMMERI.D.
MAR-
KIE-
RUNG
(schlit-
ze)
WEICH
HART0,400
0,410
0,420
0,430
0,4405ET-23141-20
5ET-23141-00
5ET-23141-30
5ET-23141-10
5ET-23141-40V
V-I
V-II
V-III
V-IIII
REGLAGE
EINSTELLUNG
AJUSTE
Pièces de réglage de la fourche avant
Rondelle de réglage 1
Ressort de fourche avant 2
[Ressort à pas égal]
* EUROPE
** AUS, NZ et ZA
[Ressort à pas inégal]
N.B.:
Le ressort à pas inégal est plus souple
suivant les caractéristiques initiales
que le ressort à pas égal et atteind dif-
ficilement son niveau le plus bas sous
une compression totale.
Le repére D.I. (fentes) a se trouve à
l’extrémité du ressort. TYPE
(épaisseur)NUMÉRO DE
PIÈCE
T = 2,3 mm
(0,09 in)4SS-23364-L0
TypeCons-
tante du
ressortNuméro de
pièce de
ressortRepère
de d.i.
(fentes)
MOU0,380
0,390
0,400
0,4104SS-23141-10
4SS-23141-20
4SS-23141-30
4SS-23141-40I-I
I-II
I-III
I
*STD 0,420 4SR-23141-L0–
0,430 4SS-23141-60III
**STD 0,440 5NL-23141-00–
0,450 5BE-23141-L0–
STD 0,460 5GR-23141-L0–
DUR 0,470 5GR-23141-00II-II
TypeCons-
tante du
ressort
(approx.)Numéro de
pièce de
ressortRepère
de d.i.
(fentes)
MOU
DUR0,400
0,410
0,420
0,430
0,4405ET-23141-20
5ET-23141-00
5ET-23141-30
5ET-23141-10
5ET-23141-40V
V-I
V-II
V-III
V-IIII
7 - 15
Piezas de ajuste de la horquilla delan-
tera
Arandela de ajuste 1
Horquilla delantera resorte 2
[Resorte de paso regular]
* Para EUROPE
** Para AUS, NZ y ZA
[Resorte de paso desigual]
NOTA:
El resorte de paso desigual es más
flojo en características iniciales que el
resorte de paso regular y resulta difícil
tocar fondo bajo total compresión.
La marca de identificación (cortes) a
está en el extremo del resorte. TIPO (espesor)NÚMERO DE
LA PIEZA
T = 2,3 mm
(0,09 in)4SS-23364-L0
TIPO
PROPOR-
CIÓN DE
RESORTE
(aprox.)NÚMERO DE
LA PIEZA
MARCA
DE
IDENTI-
FICA-
CIÓN
(cortes)
FLEXI-
BLE0,380
0,390
0,400
0,4104SS-23141-10
4SS-23141-20
4SS-23141-30
4SS-23141-40I-I
I-II
I-III
I
*STD 0,420 4SR-23141-L0–
0,430 4SS-23141-60III
**STD 0,440 5NL-23141-00–
0,450 5BE-23141-L0–
STD 0,460 5GR-23141-L0–
RÍGIDO0,470 5GR-23141-00II-II
TIPO
PROPOR-
CIÓN DE
RESORTE
(aprox.)NÚMERO DE
LA PIEZA
MARCA
DE
IDENTI-
FICA-
CIÓN
(cortes)
FLEXI-
BLE
RÍGIDO
0,400
0,410
0,420
0,430
0,4405ET-23141-20
5ET-23141-00
5ET-23141-30
5ET-23141-10
5ET-23141-40V
V-I
V-II
V-III
V-IIII

7 - 16
TUN
EC72B000

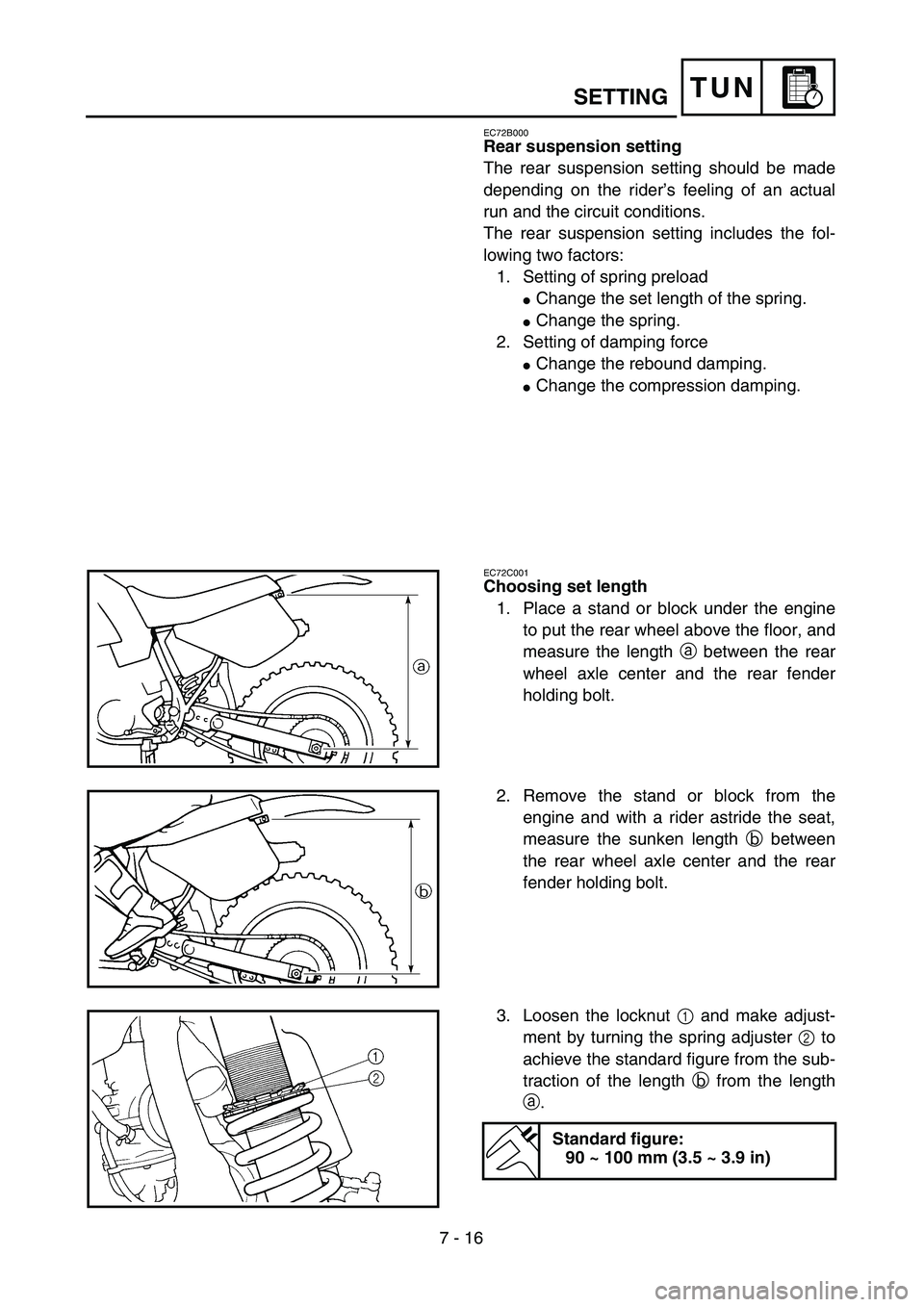

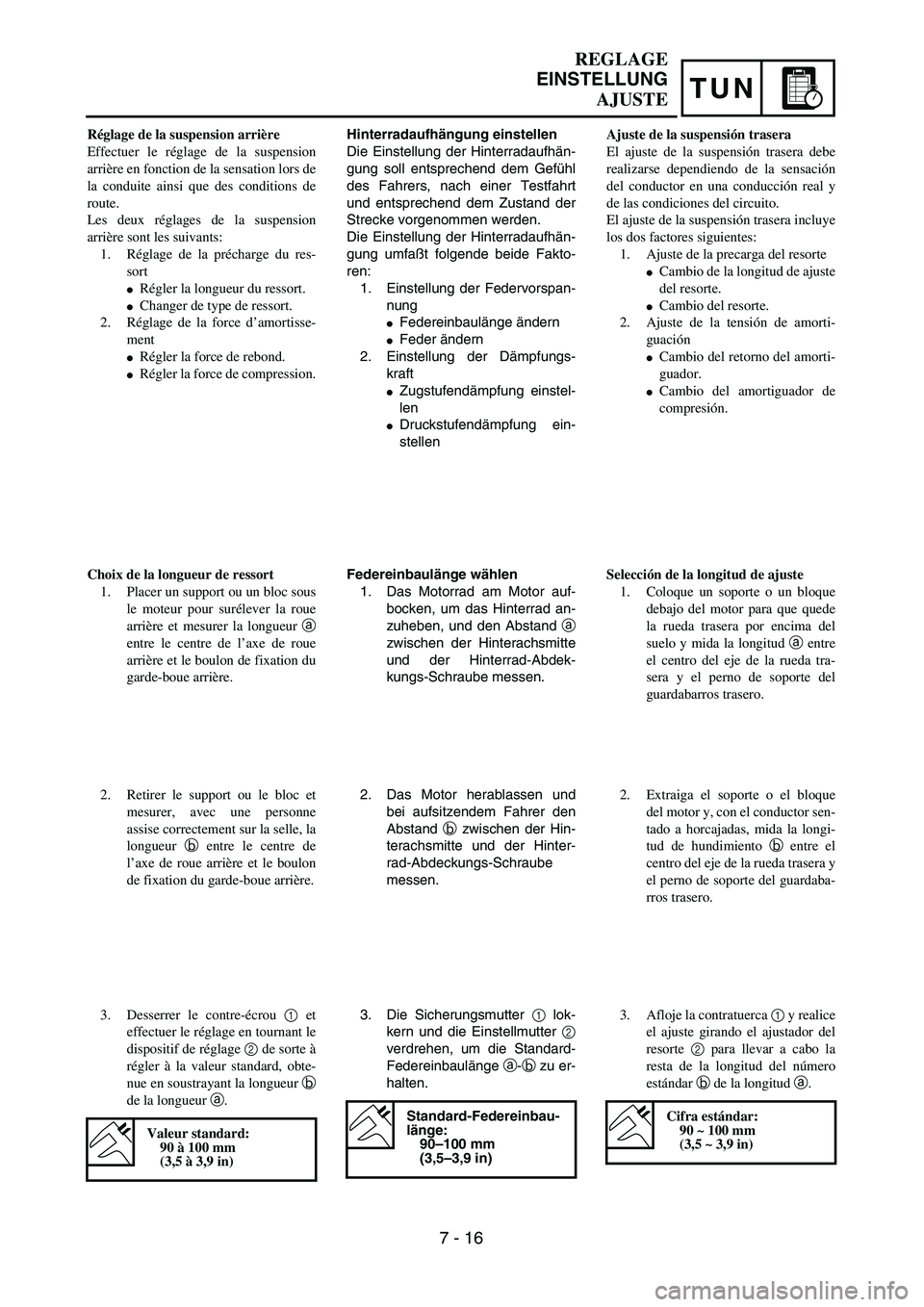

Rear suspension setting
The rear suspension setting should be made
depending on the rider’s feeling of an actual
run and the circuit conditions.
The rear suspension setting includes the fol-
lowing two factors:
1. Setting of spring preload
Change the set length of the spring.
Change the spring.
2. Setting of damping force
Change the rebound damping.
Change the compression damping.
EC72C001
Choosing set length
1. Place a stand or block under the engine
to put the rear wheel above the floor, and
measure the length a between the rear
wheel axle center and the rear fender
holding bolt.
2. Remove the stand or block from the
engine and with a rider astride the seat,
measure the sunken length b between
the rear wheel axle center and the rear
fender holding bolt.
3. Loosen the locknut 1 and make adjust-
ment by turning the spring adjuster 2 to
achieve the standard figure from the sub-
traction of the length b from the length
a.
Standard figure:
90 ~ 100 mm (3.5 ~ 3.9 in)
SETTING

TUN
Hinterradaufhängung einstellen
Die Einstellung der Hinterradaufhän-
gung soll entsprechend dem Gefühl
des Fahrers, nach einer Testfahrt
und entsprechend dem Zustand der
Strecke vorgenommen werden.
Die Einstellung der Hinterradaufhän-
gung umfaßt folgende beide Fakto-
ren:
1. Einstellung der Federvorspan-
nung
Federeinbaulänge ändern
Feder ändern
2. Einstellung der Dämpfungs-
kraft
Zugstufendämpfung einstel-
len
Druckstufendämpfung ein-
stellen
Federeinbaulänge wählen
1. Das Motorrad am Motor auf-
bocken, um das Hinterrad an-
zuheben, und den Abstand a
zwischen der Hinterachsmitte
und der Hinterrad-Abdek-
kungs-Schraube messen.
2. Das Motor herablassen und
bei aufsitzendem Fahrer den
Abstand b zwischen der Hin-
terachsmitte und der Hinter-
rad-Abdeckungs-Schraube
messen.
3. Die Sicherungsmutter 1 lok-
kern und die Einstellmutter 2
verdrehen, um die Standard-
Federeinbaulänge a-b zu er-
halten.
Standard-Federeinbau-
länge:
90–100 mm
(3,5–3,9 in)
REGLAGE
EINSTELLUNG
AJUSTE
Réglage de la suspension arrière
Effectuer le réglage de la suspension
arrière en fonction de la sensation lors de
la conduite ainsi que des conditions de
route.
Les deux réglages de la suspension
arrière sont les suivants:
1. Réglage de la précharge du res-
sort
Régler la longueur du ressort.
Changer de type de ressort.
2. Réglage de la force d’amortisse-
ment
Régler la force de rebond.
Régler la force de compression.
Choix de la longueur de ressort
1. Placer un support ou un bloc sous
le moteur pour surélever la roue
arrière et mesurer la longueur a
entre le centre de l’axe de roue
arrière et le boulon de fixation du
garde-boue arrière.
2. Retirer le support ou le bloc et
mesurer, avec une personne
assise correctement sur la selle, la
longueur b entre le centre de
l’axe de roue arrière et le boulon
de fixation du garde-boue arrière.
3. Desserrer le contre-écrou 1 et
effectuer le réglage en tournant le
dispositif de réglage 2 de sorte à
régler à la valeur standard, obte-
nue en soustrayant la longueur b
de la longueur a.
Valeur standard:
90 à 100 mm
(3,5 à 3,9 in)
7 - 16
Ajuste de la suspensión trasera
El ajuste de la suspensión trasera debe
realizarse dependiendo de la sensación
del conductor en una conducción real y
de las condiciones del circuito.
El ajuste de la suspensión trasera incluye
los dos factores siguientes:
1. Ajuste de la precarga del resorte
Cambio de la longitud de ajuste
del resorte.
Cambio del resorte.
2. Ajuste de la tensión de amorti-
guación
Cambio del retorno del amorti-
guador.
Cambio del amortiguador de
compresión.
Selección de la longitud de ajuste
1. Coloque un soporte o un bloque
debajo del motor para que quede
la rueda trasera por encima del
suelo y mida la longitud a entre
el centro del eje de la rueda tra-
sera y el perno de soporte del
guardabarros trasero.
2. Extraiga el soporte o el bloque
del motor y, con el conductor sen-
tado a horcajadas, mida la longi-
tud de hundimiento b entre el
centro del eje de la rueda trasera y
el perno de soporte del guardaba-
rros trasero.
3. Afloje la contratuerca 1 y realice
el ajuste girando el ajustador del
resorte 2 para llevar a cabo la
resta de la longitud del número
estándar b de la longitud a.
Cifra estándar:
90 ~ 100 mm
(3,5 ~ 3,9 in)

7 - 17
TUNSETTING
NOTE:
If the machine is new and after it is broken in,
the same set length of the spring may
change because of the initial fatigue, etc. of
the spring. Therefore, be sure to make re-
evaluation.
If the standard figure cannot be achieved by
adjusting the spring adjuster and changing
the spring set length, replace the spring with
an optional one and make re-adjustment.
EC72G001
Setting of spring after replacement
After replacement, be sure to adjust the spring
to the set length [sunken length 90 ~ 100 mm
(3.5 ~ 3.9 in)] and set it.
1. Use of soft spring
Set the soft spring for less rebound
damping to compensate for its less
spring load. Run with the rebound
damping adjuster one or two clicks on
the softer side and readjust it to suit
your preference.
2. Use of stiff spring
Set the soft spring for more rebound
damping to compensate for its greater
spring load. Run with the rebound
damping adjuster one or two clicks on
the stiffer side and readjust it to suit
your preference.
*Adjusting the rebound damping will be
followed more or less by a change in the
compression damping. For correction,
turn the low compression damping
adjuster on the softer side.

TUN
HINWEIS:
Die Federeinbaulänge kann sich
beim Einfahren verändern, u.a.
weil sich die Feder ermüdet. Die
Einstellung soll deshalb nach dem
Einfahren überprüft werden.
Kann die Standardlänge nicht
durch Einstellung erreicht werden
kann, muß die Feder ersetzt wer-
den und die Einstellung neu vorge-
nommen werden.
Feder wechseln und einstellen
Nach dem Austausch der Feder muß
die Einbaulänge der neuen Feder
[eingefederte Länge: 90–100 mm
(3,5–3,9 in)] eingestellt werden.
1. Weiche Feder
Die Zugstufendämpfung um
ein bis zwei Rasten weicher
einstellen, um die geringere
Federspannung auszuglei-
chen. Anschließend nach
den persönlichen Vorstel-
lungen nachstellen.
2. Harte Feder
Die Zugstufendämpfung um
ein bis zwei Rasten härter
einstellen, um die stärkere
Federspannung auszuglei-
chen. Anschließend nach
den persönlichen Vorstel-
lungen nachstellen.
*Nach der Einstellung der Zug-
stufendämpfung auch die
Druckstufendämpfung um ein
bis zwei Rasten nachstellen.
REGLAGE
EINSTELLUNG
AJUSTE
N.B.:
Le ressort peut s’allonger au fur et à
mesure de la période de rodage. Il est
donc important de corriger les régla-
ges régulièrement.
Si la valeur standard ne peut être obte-
nue à l’aide du dispositif de réglage et
en ajustant la longueur du ressort,
remplacer le ressort avec un ressort en
option et effectuer un nouveau
réglage.
Réglage du ressort après remplace-
ment
Après avoir remplacé le ressort, veiller à
ajuster celui-ci à la longueur recomman-
dée [probon deur 90 à 100 mm (3,5 à
3,9 in)] et à le régler.
1. Ressort mou
Régler le ressort doux de sorte
à ce que la force de rebond soit
moindre puisque la charge du
ressort sera moindre. Rouler
après avoir dévissé le dispositif
de réglage de la force de
rebond d’un ou deux déclics et
ajuster ensuite selon ses préfé-
rences.
2. Ressort dur
Régler le ressort dur de sorte à
ce que la force de rebond soit
plus élevée afin de compenser
la charge du ressort plus
grande. Rouler après avoir
vissé le dispositif de réglage de
la force de rebond d’un ou
deux déclics et ajuster ensuite
selon ses préférences.
*Un réglage de la force de rebond
entraîne un changement de la
force de compression. Pour com-
penser, dévisser le dispositif de
réglage de la force de compres-
sion.
7 - 17
NOTA:
Si el vehículo es nuevo y se ha efec-
tuado su rodaje, es probable que la
misma longitud establecida del resorte
cambie debido, por ejemplo, a la
fatiga inicial del resorte. Por tanto,
asegúrese de realizar una nueva eva-
luación.
Si no puede obtener la cifra estándar
mediante el ajuste del ajustador del
resorte y cambiando la longitud de
ajuste del resorte, sustituya el resorte
por uno opcional y vuelva a realizar
los ajustes.
Ajuste del resorte después de la susti-
tución
Después de realizar la sustitución, asegú-
rese de ajustar el resorte a la longitud
establecida [longitud de hundimiento
90 ~ 100 mm (3,5 ~ 3,9 in)].
1. Utilice un resorte flexible
Coloque el resorte flexible con
un retorno del amortiguador
menor para compensar la carga
menor del resorte. Gire con el
ajustador del retorno del amor-
tiguador uno o dos clics en el
lado más flexible y ajústelo
nuevamente hasta obtener el
ajuste que desee.
2. Utilice un resorte rígido
Coloque el resorte flexible con
un retorno del amortiguador
mayor para compensar la
mayor carga del resorte. Gire
con el ajustador del retorno del
amortiguador uno o dos clics
en el lado más rígido y ajústelo
nuevamente hasta obtener el
ajuste que desee.
*El ajuste del retorno del amorti-
guador será mayor o menor
debido al cambio del amortigua-
dor de compresión. Para corre-
girlo, gire el ajustador del
amortiguador de compresión en
el lado más flexible.

7 - 18
TUN

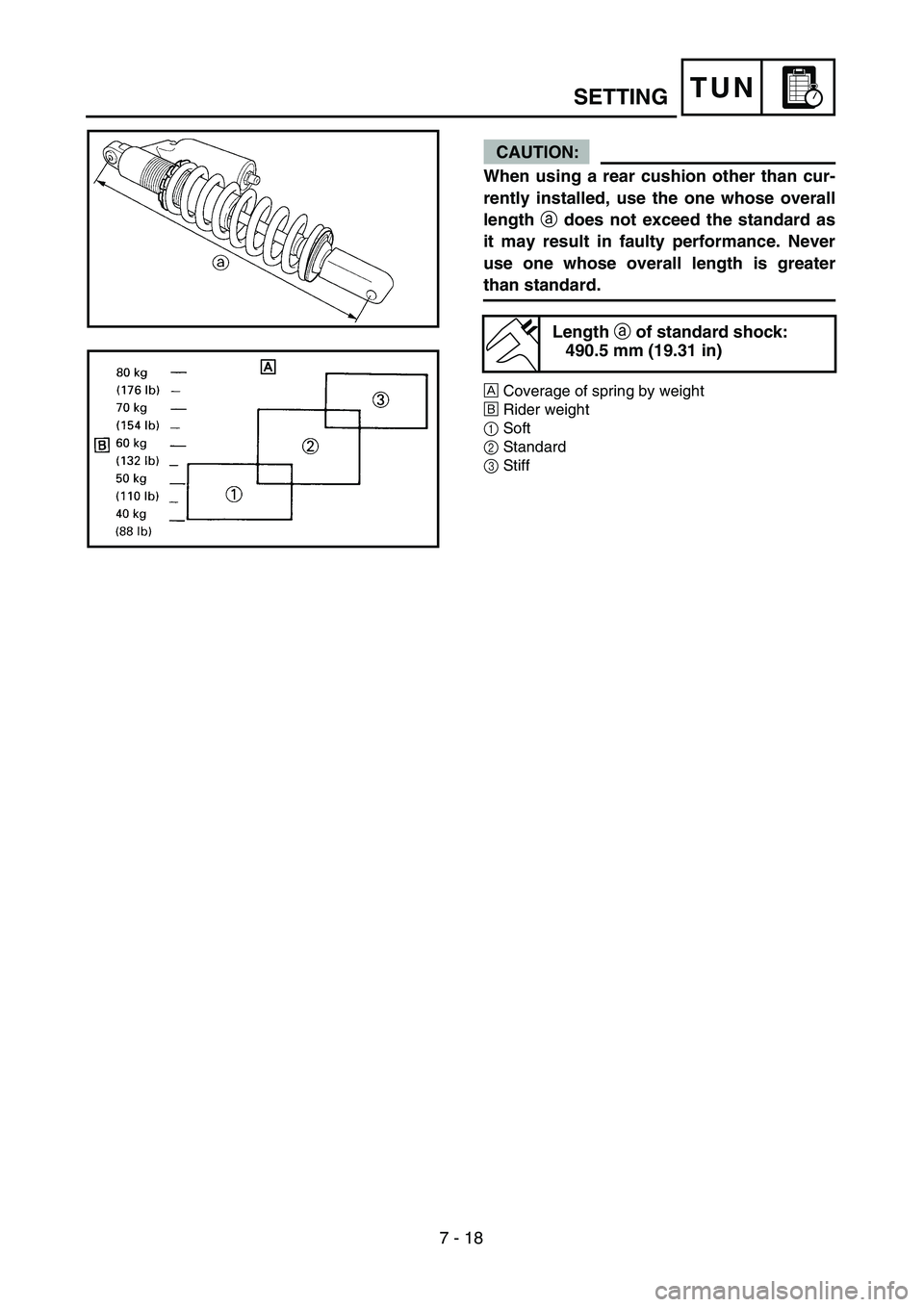

CAUTION:
When using a rear cushion other than cur-
rently installed, use the one whose overall
length a does not exceed the standard as
it may result in faulty performance. Never
use one whose overall length is greater
than standard.
ÅCoverage of spring by weight
ıRider weight
1Soft
2Standard
3Stiff
Length a of standard shock:
490.5 mm (19.31 in)
SETTING
