ESP YAMAHA WR 450F 2005 Owners Manual

ZUR BEACHTUNG
Dieses Motorrad ist ausschließlich
für den Einsatz im Gelände-Renn-
sport auf geschlossenen Kursen
bestimmt. Die Benutzung dieses
Fahrzeugs auf öffentlichen Straßen
verstößt gegen die Straßenverkehrs-
ordnung. Aber auch Fahrten auf
öffentlichem Gelände können wal-
tende Verkehrsbestimmungen verlet-
zen. Erkundigen Sie sich deshalb vor
der Fahrt bei der zuständigen Ver-
kehrsbehörde.
1. Die Benutzung dieses
Motorrads setzt eine
gewisse Erfahrung voraus.
Fahren Sie diese Maschine
nicht voll aus, bevor Sie
sich mit allen ihren Eigen-
schaften gründlich vertraut
gemacht haben.
2. Dieses Motorrad ist aus-
schließlich für Solofahrten
bestimmt.
Führen Sie niemals einen
Sozius auf dieser Maschine
mit.
3. Geeignete Schutzkleidung
ist obligatorisch.
Fahren Sie stets mit ange-
messener Schutzkleidung,
robusten Stiefeln, speziel-
len Motorrad-Handschu-
hen, einem geprüften,
perfekt sitzenden Helm und
ausreichendem Augen-
schutz. Achten Sie darauf,
daß die Kleidung eng
anliegt und nicht mit
beweglichen Teilen oder
Bedienungselementen der
Maschine in Berührung
kommt.
4. Regelmäßige Pflege und
Wartung sind unerläßlich.
Nur vorschriftsmäßige War-
tung, regelmäßige Schmie-
rung und korrekte
Einstellung können opti-
male Leistung und Sicher-
heit gewährleisten.
Um Unfälle zu vermeiden,
stets die in dieser Anlei-
tung aufgeführte “Routine-
kontrolle vor Fahrtbeginn”
durchführen.
SICHERHEITSTINFORMATION
NOTICE
IMPORTANTE
CETTE MACHINE EST STRICTE-
MENT DESTINEE A LA COMPETI-
TION, UNIQUEMENT SUR CIRCUIT
FERME. Il est illégal d’utiliser cette
machine sur une rue, route ou artère
publique. L’utilisation de tous-terrains
sur les domaines publics peut également
être illégale. Prière de vérifier les lois
locales avant de conduire.
1. CETTE MACHINE NE DOIT
ETRE UTILISEE QUE PAR
UN CONDUCTEUR EXPE-
RIMENTE.
Ne pas essayer d’utiliser cette
machine à sa puissance maxi-
mum tant que vous n’êtes pas
familier avec ses caractéristi-
ques.
2. CETTE MACHINE N’EST
CONCUE POUR ETRE UTI-
LISEE QUE PAR LE CON-
DUCTEUR.
Ne pas prendre de passagers
sur cette machine.
3. TOUJOURS PORTER UN
EQUIPEMENT DE PRO-
TECTION.
Lors de l’utilisation de cette
machine, toujours porter un
casque homologué avec des
lunettes ou un protège-visage.
Porter également de grosses
bottes, des gants et des vête-
ments de protection. Toujours
porter des vêtements de taille
correcte qui ne seront pas pris
dans une des pièces ou com-
mandes mobiles de la machine.
4. TOUJOURS GARDER
VOTRE MACHINE EN BON
ETAT DE MARCHE.
La machine doit être correcte-
ment entretenue pour des
questions de sécurité et de fia-
bilité. Toujours effectuer les
opérations précédant l’utilisa-
tion indiquées dans ce manuel.
La correction d’un problème
mécanique avant la conduite
peut empêcher un éventuel
accident.
INFORMATION DE SECURITE
NOTA IMPORTANTE
ESTE VEHÍCULO HA SIDO ESPE-
CIALMENTE DISEÑADO PARA SU
UTILIZACIÓN EN COMPETICIO-
NES Y EN UN CIRCUITO CERRADO
ÚNICAMENTE. Es ilegal manejar el
vehículo en vías, carreteras o autopistas
públicas. Asimismo, la utilización del
vehículo fuera de las carreteras puede
quebrantar la ley. Consulte la normativa
local antes de utilizar el vehículo.
1. ESTE VEHÍCULO DEBE
SER MANEJADO ÚNICA-
MENTE POR UN CONDUC-
TOR EXPERIMENTADO.
No intente conducir este vehí-
culo a su máxima potencia
hasta estar completamente
familiarizado con sus funcio-
nes.
2. ESTE VEHÍCULO ESTÁ
DISEÑADO PARA SER
CONDUCIDO POR EL CON-
DUCTOR ÚNICAMENTE.
No lleve pasajeros en el vehí-
culo.
3. LLEVE SIEMPRE LA INDU-
MENTARIA APROPIADA.
Cuando maneje este vehículo,
lleve siempre el casco y las
gafas adecuadas o un protec-
tor. Asimismo, lleve guantes y
botas pesadas y ropa de pro-
tección. Lleve siempre la vesti-
menta apropiada para que no
pueda engancharse en ninguna
de las piezas móviles o los con-
troles del vehículo.
4. MANTENGA SIEMPRE EL
VEHÍCULO EN UN ESTADO
DE FUNCIONAMIENTO
APROPIADO.
Para mayor seguridad y fiabi-
lidad, el vehículo debe mante-
nerse correctamente. Antes de
hacer funcionar su vehículo,
realice siempre las comproba-
ciones necesarias indicadas en
este manual. Corrija un pro-
blema mecánico antes de
manejar el vehículo para evi-
tar accidentes.
INFORMACIÓN DESEGURIDAD

5. Benzin ist äußerst entzünd-
bar und u.U. explosiv.
Stellen Sie vor dem Tanken
immer den Motor ab und
achten Sie darauf, daß kein
Benzin auf den Motor oder
die Auspuffanlage ver-
schüttet wird. Während des
Tankens offene Flammen
und Funken fernhalten und
keinesfalls rauchen.
6. Benzin ist giftig.
Sollten Sie versehentlich
Benzin verschluckt, Ben-
zindämpfe eingeatmet oder
Benzin in die Augen
bekommen haben, sofort
einen Arzt aufsuchen. Falls
Benzin auf die Haut oder
Kleidung gelangt, die
betroffene Stelle unverzüg-
lich mit Seifenwasser
abwaschen und ggf. die
Kleidung wechseln.
7. Den Motor nur an gut belüf-
tetem Ort laufen lassen.
Den Motor keinesfalls in
geschlossenen Räumen
anlassen und betreiben.
Abgase enthalten Kohlen-
monoxid, ein farb- und
geruchloses Gas, das aber
äußerst giftig ist und in kur-
zer Zeit bereits zu Bewußt-
losigkeit und sogar zum
Tod führen kann.
8. Vorsicht beim Parken
Zum Parken stets den
Motor abstellen. Das Fahr-
zeug nicht auf abschüssi-
gem oder weichem
Untergrund abstellen,
damit es nicht umfallen
kann.
9. Motor, Öltank, Schalldämp-
fer und Abgaskanäle wer-
den sehr heiß.
Bei Arbeiten am Motorrad
darauf achten, die heißen
Teile nicht versehentlich zu
berühren.
10. Das Motorrad vor jedem
Transport fest verankern.
Die Maschine stets aufrecht
im Transportwagen aufstel-
len und den Kraftstoffhahn
schließen (auf “OFF” stel-
len). Anderenfalls kann
Benzin aus dem Vergaser
oder dem Kraftstofftank
austreten.
5. L’ESSENCE EST HAUTE-
MENT INFLAMMABLE.
Toujours arrêter le moteur en
faisant le plein. Faire attention
à ne pas verser d’essence sur le
moteur ou le pot d’échappe-
ment. Ne jamais faire le plein
au voisinage d’une flamme une
ou en fumant.
6. L’ESSENCE PEUT CAUSER
DES BLESSURES.
Si vous avalez de l’essence, respi-
rez des vapeurs d’essence en
excès ou laissez de l’essence
pénétrer dans vos yeux, prendre
immédiatement contact avec un
médecin. Si de l’essence est ren-
versée sur votre peau ou vos
vêtements, laver immédiate-
ment la peau avec du savon et de
l’eau et changer de vêtements.
7. N’UTILISER LA MACHINE
QUE DANS UN ENDROIT
AVEC AERATION ADE-
QUATE.
Ne jamais mettre le moteur en
marche ni le laisser tourner pen-
dant un quelconque laps de
temps dans un endroit clos.
Les fumées d’échappement sont
toxiques. Ces fumées contiennent
du monoxyde de carbone inco-
lore et inodore. Le monoxyde de
carbone est un gaz toxique dan-
gereux qui peut entraîner la perte
de connaissance ou être mortel.
8. STATIONNER AVEC SOIN
LA MACHINE ET ARRE-
TER LE MOTEUR.
Toujours arrêter le moteur si
vous devez abandonner la
machine. Ne pas stationner en
pente ou sur un sol mou ou elle
pourrait se renverser.
9. LE MOTEUR, LE SYSTEME
D’ECHAPPEMENT ET LE
RESERVOIR D’HUILE
SONT TRES CHAUDS
LORSQUE LE MOTEUR A
TOURNE.
Bien veiller à ne pas toucher
ces organes et éviter tout con-
tact avec les vêtements pen-
dant l’inspection ou la
réparation du véhicule.
10. FIXER SOLIDEMENT LA
MACHINE AVANT DE LA
TRANSPORTER.
En cas de transport de la
machine sur un autre véhicule,
toujours s’assurer qu’elle est
correctement fixée et posée sur
ses roues et que le robinet de
carburant est dans la position
OFF (fermé). Sans quoi il peut
y avoir des fuites du carbura-
teur et du réservoir.5. LA GASOLINA ES ALTA-
MENTE INFLAMABLE.
Apague siempre el motor a la
hora de repostar. Intente no
derramar gasolina en el motor ni
en el sistema de escape. Nunca
reposte cerca de una llama
encendida o mientras fuma.
6. LA GASOLINA PUEDE PRO-
VOCAR DAÑOS.
Si ingiere gasolina, inhala en
exceso los vapores de la gasolina
o ésta entra en contacto con sus
ojos, póngase en contacto con un
médico inmediatamente. Si la
gasolina entrara en contacto con
la piel o con la ropa, lave las
zonas afectadas con agua y
jabón y cámbiese de ropa.
7. MANEJE ÚNICAMENTE EL
VEHÍCULO EN ZONAS CON
VENTILACIÓN ADECUADA.
Nunca arranque el motor ni per-
mita que permanezca encendido
durante un periodo de tiempo
prolongado en una zona cerrada.
Los gases del sistema de escape
son muy nocivos. Estos gases con-
tienen monóxido de carbono, que
es una sustancia inodora e inco-
lora. El monóxido de carbono es
un gas peligroso que puede pro-
vocar una estado de inconsciencia
e incluso puede ser letal.
8. APARQUE EL VEHÍCULO
CON CUIDADO Y APAGUE
EL MOTOR.
Apague siempre el motor si va
a dejar el vehículo aparcado.
No aparque el vehículo en una
rampa o en el barro ya que
podría caerse.
9. EL TUBO DE ESCAPE DEL
MOTOR, EL SILENCIADOR Y
EL DEPÓSITO DE ACEITE SE
CALIENTAN EN EXCESO
DESPUÉS DE ARRANCAR EL
MOTOR.
Tenga especial cuidado en no
tocar estas piezas o permitir que
una prenda entre en contacto con
las mismas durante la inspección
o la reparación del vehículo.
10. ASEGURE ADECUADA-
MENTE EL VEHÍCULO
ANTES DE TRANSPOR-
TARLO.
Cuando transporte la motoci-
cleta en otro vehículo, asegú-
rese siempre de colocarla
firmemente y en posición ver-
tical y que el grifo del combus-
tible esté en la posición “OFF”.
En caso contrario, el combusti-
ble podría derramarse del car-
burador o del depósito de
combustible.

COMMENT UTILISER
CE MANUEL
INFORMATIONS PARTI-
CULIEREMENT IMPOR-
TANTES
Le symbole d’alerte de sécurité signifie
ATTENTION! SOYEZ VIGILANT!
VOTRE SECURITE EST EN JEU!
Le non-respect des instructions AVER-
TISSEMENT peut entraîner de sérieuses
blessures ou la mort au pilote de la
machine, à un passant ou à une personne
inspectant ou réparant la machine.
Un ATTENTION indique les procédures
spéciales qui doivent être suivies pour
éviter d’endommager la machine.
N.B.:
Un N.B. fournit les renseignements
nécessaires pour rendre les procédures
plus faciles ou plus claires.
AVERTISSEMENT
ATTENTION:
TROUVER LA PAGE RECHER-
CHEE

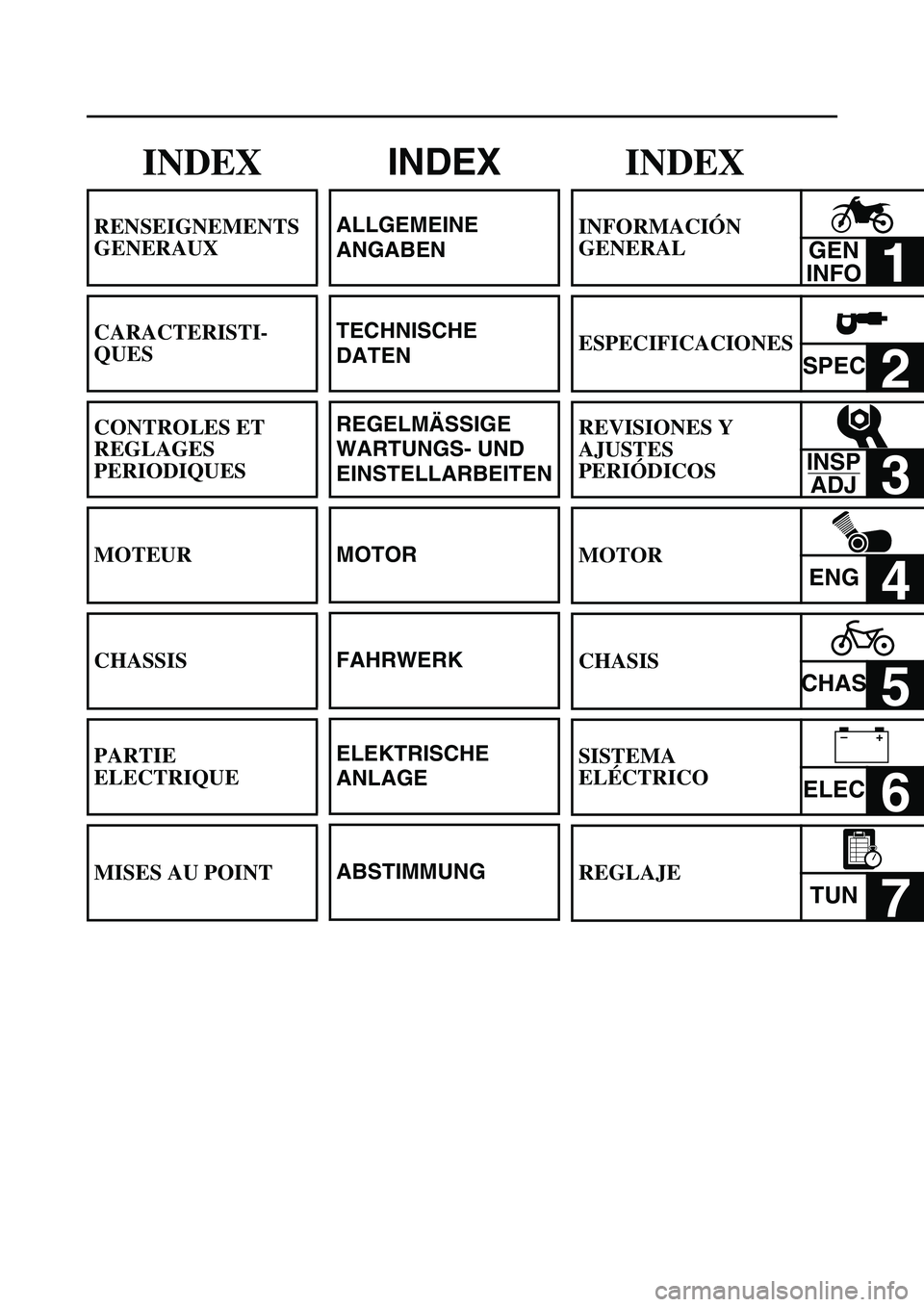

1. Ce manuel comprend 7 chapitres:
“Renseignements généraux”,
“Caractéristiques”, “Controles et
réglages périodiques”, “Moteur”,
“Châssis”, “Partie électrique” et
“Mises au point”.
2. La table des matières se trouve au
début du manuel.
Regarder la disposition générale du
manuel avant de recherche le chapi-
tre et l’article désirés.
Arquer le manuel à son bord, de la
manière indiquée, pour trouver le
symbole de devant désiré et passer à
une page de la description et l’arti-
cle désirés.
BENUTZERHINWEISE
KENNZEICHNUNG WICH-
TIGER HINWEISE
Das Ausrufezeichen bedeutet:
“GEFAHR! Achten Sie auf Ihre
Sicherheit!”
Ein Mißachten dieser Warnhinweise
bringt Fahrer, Mechaniker und
andere Personen in Verletzungs-
oder Lebensgefahr.
Hierunter sind Vorsichtsmaßnah-
men zum Schutz des Fahrzeugs vor
Schäden aufgeführt.
HINWEISE:
Ein HINWEIS gibt Zusatzinformatio-
nen und Tips, um bestimmte Vor-
gänge oder Arbeiten zu
vereinfachen.
WARNUNG
ACHTUNG:
INFORMATION AUFFINDEN
1. Diese Anleitung umfaßt sieben
Kapitel: 1. Allgemeine Angaben
– 2. Technische Daten – 3.
Regelmäßige Wartungs- und
Einstellarbeiten – 4. Motor – 5.
Fahrwerk – 6. Elektrische
Anlage – 7. Abstimmung
2. Dem ersten Kapitel geht ein
Inhaltverzeichnis voran. Machen
Sie sich mit dem Inhalt und Auf-
bau der Anleitung vertraut, bevor
Sie nach bestimmten Angaben
suchen. Halten Sie das Buch wie
in der Abbildung gezeigt, um das
Auffinden der einzelnen Kapitel
zu erleichtern.
CÓMO UTILIZAR
ESTE MANUAL
INFORMACIÓN ESPE-
CIALMENTE IMPOR-
TANTE
El símbolo de alerta significa: ¡DEBE
PRESTAR ATENCIÓN YA QUE
ESTÁ EN JUEGO SU PROPIA SEGU-
RIDAD!
El incumplimiento de este tipo de ins-
trucciones de ADVERTENCIA puede
resultar en lesiones graves o mortales del
usuario de la motocicleta, de los tran-
seúntes próximos a ésta o de las personas
encargadas de la inspección o reparación
del vehículo.
Una nota de ATENCIÓN indica que se
deben adoptar precauciones especiales
para evitar daños a la motocicleta.
NOTA:
La NOTA proporciona información
clave que facilita o clarifica determina-
dos procedimientos.
ADVERTENCIA
ATENCION:
CÓMO ENCONTRAR LA PÁGINA
ADECUADA
1. Este manual consta de siete capítu-
los; “Información general”, “Espe-
cificaciones”, “Revisiones y ajustes
periódicos”, “Motor”, “Chasis”,
“Sistema eléctrico” y “Reglaje”.
2. El índice del contenido se encuentra
al inicio del manual. Consulte el
formato general del manual para
encontrar el capítulo y el ítem
requerido.
Doble el libro por el borde, tal y
como se indica, para encontrar la
marca del símbolo del canal que se
requiere y dirigirse a una página
correspondiente al ítem y descrip-
ción pertinentes.

AUFBAU
Diese Anleitung wurde zusammen-
gestellt, um dem Benutzer ein leicht
verständliches Nachschlagewerk in
die Hand zu geben, in dem alle dar-
gestellten Arbeitsvorgänge (Ein- und
Ausbau, Zerlegung und Zusammen-
bau, Prüfung und Reparatur) detail-
liert und in der entsprechenden
Reihenfolge beschrieben sind.
Je nach Zustand eines fehlerhaften
Bauteils weist ein Pfeilsymbol auf die
erforderliche Maßnahme hin. Bei-
spiel:
Lager
Pitting/Beschädigung → Erneuern.
LESEN DER BESCHREIBUNGEN
Um bei der Identifikation der Teile zu
helfen und die Arbeitsschritte zu ver-
deutlichen, sind Explosionsdia-
gramme am Beginn jedes Ausbau-
und Demontageabschnittes darge-
stellt.
1. Für die Ausbau- und Demonta-
gearbeiten ist meistens ein über-
sichtliches Explosionsdiagramm
1 dargestellt.
2. Die Nummern 2 in dem Explosi-
onsdiagramm sind in der Rei-
henfolge der Arbeiten
aufgeführt. Eine in einen Kreis
eingeschriebene Nummer
bezeichnet einen Demontage-
schritt.
3. Eine Erläuterung der Arbeiten
und Hinweise ist durch ablese-
freundliche Symbolmarkierun-
gen 3 gegeben. Die
Bedeutungen der Symbolmar-
kierungen sind auf der nächsten
Seite aufgeführt.
4. Eine Arbeitsanweisungstabelle
4 begleitet das Explosionsdia-
gramm und gibt die Arbeitsrei-
henfolge, Bezeichnung der
Teile, Hinweise zu den Arbeiten
usw. an.
5. Der Umfang des Ausbaus 5 ist
in der Arbeitsanweisungstabelle
aufgeführt, um nicht erforderli-
che Ausbauarbeiten zu vermei-
den.
6. Für Arbeiten, für die weitere
Informationen benötigt werden,
sind schrittweise Ergänzungen
6 zusätzlich zu dem Explosi-
onsdiagramm und der Arbeitsan-
weisungstabelle aufgeführt.
FORMAT DU MANUEL
Dans ce manuel, toutes les procédures
sont décrites pas à pas. Les informations
ont été condensées pour fournir au méca-
nicien un guide pratique et facile à lire,
contenant des explications claires pour
toutes les procédures de démontage,
réparation, remontage et vérification.
Dans ce nouveau format, l’état d’un
composant défectueux est suivi d’une
flèche qui indique les mesures à prendre.
Exemple:
Roulements
Piqûres/endommagement → Rempla-
cer.
COMMENT LIRE LES DESCRIP-
TIONS
Chaque section détaillant des étapes de
démontage ou de remontage est précédée
de vues en éclaté qui permettent de clari-
fier ces opérations.
1. Exemple de vue en éclaté 1 clari-
fiant les opérations de démontage et
de remontage.
2. Sur les vues en éclaté, les pièces
sont numérotées 2 dans l’ordre des
opérations à effectuer. Un chiffre
entouré d’un cercle correspond à
une étape de démontage.
3. Les vues en éclaté portent égale-
ment des symboles 3 qui rappel-
lent des points importants à ne pas
oublier. La signification de ces sym-
boles est expliquée à la page sui-
vante.
4. Les vues en éclaté sont suivies d’un
tableau 4 fournissant l’ordre des
opérations, le nom des pièces, des
remarques, etc.
5. Pour éviter la dépose superflue de
pièces, l’étendue de la dépose 5 est
indiquée dans le tableau de descrip-
tion du travail.
6. Pour les travaux qui demandent des
explications supplémentaires, la vue
en éclaté et le tableau sont suivis
d’une description détaillée 6 des
opérations.
FORMATO DEL MANUAL
Todos los procedimientos de este
manual están organizados secuencial-
mente, paso por paso. La información ha
sido recopilada para proporcionar al
mecánico una lectura fácil y material útil
de referencia que contiene amplias expli-
caciones de todos los desmontajes, repa-
raciones e inspecciones.
En este formato revisado, el estado de un
componente defectuoso estará prece-
dido de una flecha y, a continuación, se
indica el procedimiento necesario, por
ejemplo,
Cojinetes
Picaduras/daños → Reemplazar.
CÓMO LEER LAS DESCRIPCIO-
NES
Para ayudar a identificar las piezas o cla-
rificar los pasos de los procedimientos,
se facilitan diagramas de despiece al
comienzo de cada apartado de extracción
y desmontaje.
1. El diagrama de despiece 1 permite
identificar fácilmente los compo-
nentes de las tareas de extracción y
desmontaje.
2. Los números 2 indican el orden de
las tareas del diagrama de despiece.
Los números representados dentro
de un círculo indican un paso de la
tarea de desmontaje.
3. La explicación de las tareas y notas
está representada de forma sencilla
mediante símbolos 3. En la
siguiente página aparece el signifi-
cado de dichos símbolos.
4. El diagrama de despiece incluye
una tabla 4 que explica los pasos
de la tarea, los nombres de las pie-
zas, las notas para las tareas, etc.
5. La tabla de instrucciones incluye
una extensión de la extracción 5
para evitar que se extraigan piezas
innecesariamente.
6. Cuando los contenidos requieran
más información, los suplementos
de formato paso a paso 6 propor-
cionan notas informativas de los
diagramas de despiece y el conte-
nido de la tabla de instrucción.

ABGEBILDETEN
SYMBOL
(Siehe Abbildung)
Die unter 1 bis 7 abgebildeten
Symbole weisen auf die Themen der
einzelnen Kapitel hin.
1Allgemeine Angaben
2Technische Daten
3Regelmäßige Wartungs- und Einstell-
arbeiten
4Motor
5Fahrwerk
6Elektrische Anlage
7Abstimmung
Die Symbole 8 bis D weisen auf
wichtige Angaben im Text hin.
8Wartung mit montiertem Motor mög-
lich
9Spezialwerkzeug
0Art und Menge einzufüllender Flüssig-
keiten
ASchmiermittel
BAnzugsmoment
CVerschleißgrenzen, Toleranzen
DElektrische Sollwerte
Die Symbole E bis H werden in den
Explosionszeichnungen verwendet
und weisen auf Schmier- und Klebe-
mittel sowie die entsprechenden
Stellen hin.
EMotoröl
FMolybdändisulfidöl
GLeichtes Lithiumfett
HMolybdändisulfidfett
Die Symbole I und J werden
ebenfalls in den Explosionszeichnun-
gen verwendet.
IKlebemittel (LOCTITE®)
JNeues Bauteil verwenden
SYMBOLES
GRAPHIQUES
(Voir l’illustration)
Les symboles graphiques 1 à 7 servent
à repérer les différents chapitres et à
indiquer leur contenu.
1
Renseignements généraux
2
Caractéristiques
3
Controles et réglages périodiques
4
Moteur
5
Châssis
6
Partie électrique
7
Mises au point
Les symboles graphiques 8 à D per-
mettent d’identifier les spécifications
encadrées dans le texte.
8
Avec de montage du moteur
9
Outil spécial
0
Liquide de remplissage
A
Lubrifiant
B
Serrage
C
Valeur spécifiée, limite de service
D
Résistance (Ω
), tension (V), intensité (A)
Les symboles graphiques E à H utilisés
dans les vues en éclaté indiquent les
endroit à lubrifier et le type de lubrifiant.
E
Appliquer de l’huile moteur
F
Appliquer de l’huile au bisulfure de moly-
bdène
G
Appliquer de la graisse fluide à base de
savon au lithium
H
Appliquer de la graisse au bisulfure de
molybdène
Les symboles graphiques I à J dans
les vues en éclaté indiquent le produit de
blocage à appliquer et les pièces qui
nécessitent un remplacement.
I
Appliquer un agent de blocage (LOC-
TITE®)
J
Utiliser une pièce neuve.
SÍMBOLOS ILUSTRADOS
(Consulte la ilustración)
Los símbolos ilustrados 1 a 7 están
diseñados como lengüetas a seguir con el
dedo para indicar el número del capítulo
y el contenido.
1
Información general
2
Especificaciones
3
Revisiones y ajustes periódicos
4
Motor
5
Chasis
6
Sistema eléctrico
7
Reglaje
Los símbolos ilustrados 8 a D se utili-
zan para identificar las especificaciones
que aparezcan en el texto.
8
Con el motor montado
9
Herramienta especial
0
Líquido a añadir
A
Lubricante
B
Apriete
C
Valor especificado, límite de servicio
D
Resistencia (Ω
), Voltaje (V), Sistema
eléctrico actual (A)
Los símbolos ilustrados E a H del
diagrama de despiece indican el grado
del lubricante y la ubicación del punto a
lubricar.
E
Aplicar aceite de motor
F
Aplicar aceite de disulfuro de molibdeno
G
Aplicar grasa ligera de litio
H
Aplicar grasa de disulfuro de molibdeno
Los símbolos ilustrados I a J del
diagrama de despiece indican dónde
aplicar un producto de bloqueo y dónde
instalar las nuevas piezas.
I
Aplicar un producto de bloqueo (LOC-
TITE®)
J
Utilizar una pieza nueva

INDEX
INFORMACIÓN
GENERAL
1
ESPECIFICACIONES
SPEC2
REVISIONES Y
AJUSTES
PERIÓDICOS
3
MOTOR
ENG4
CHASIS
CHAS5
SISTEMA
ELÉCTRICO
ELEC6
REGLAJE
TUN7
GEN
INFO
INSP
ADJ
–+
INDEX
RENSEIGNEMENTS
GENERAUX
CARACTERISTI-
QUES
CONTROLES ET
REGLAGES
PERIODIQUES
MOTEUR
CHASSIS
PARTIE
ELECTRIQUE
MISES AU POINT
INDEX
ALLGEMEINE
ANGABEN
TECHNISCHE
DATEN
REGELMÄSSIGE
WARTUNGS- UND
EINSTELLARBEITEN
MOTOR
FAHRWERK
ELEKTRISCHE
ANLAGE
ABSTIMMUNG

INHALT
KAPITEL 1
ALLGEMEINE
ANGABEN
FAHRZEUGBESCHREIBUNG.... 1-1
FAHRZEUG-
IDENTIFIZIERUNG...................... 1-2
WICHTIGE INFORMATIONEN.... 1-3
KABELANSCHLÜSSE
KONTROLLIEREN...................... 1-6
SPEZIALWERKZEUGE.............. 1-7
BEDIENUNGSELEMENTE
UND DEREN FUNKTION.......... 1-10
KRAFTSTOFF........................... 1-14
STARTEN UND EINFAHREN... 1-15
ANZUGSDREHMOMENTE
KONTROLLIEREN.................... 1-19
PFLEGE UND LAGERUNG...... 1-20
KAPITEL 2
TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE
DATEN........................................ 2-1
WARTUNGSDATEN................... 2-4
ALLGEMEINE
ANZUGSMOMENTE................. 2-20
MASSEINHEITEN..................... 2-20
SCHMIERSYSTEM-
SCHAUBILDER......................... 2-21
KABELFÜHRUNGSDIAGRAM-
ME............................................. 2-23
KAPITEL 3
REGELMÄSSIGE
WARTUNGS- UND
EINSTELLARBEITEN
WARTUNGSINTERVALLE......... 3-1
ROUTINEKONTROLLE VOR
FAHRTBEGINN........................... 3-4
MOTOR....................................... 3-5
FAHRWERK.............................. 3-25
ELEKTRISCHE ANLAGE......... 3-48
TABLES DES
MATIERES
CHAPITRE 1
RENSEIGNEMENTS
GENERAUX
DESCRIPTION............................... 1-1
IDENTIFICATION
DE LA MOTO................................. 1-2
INFORMATIONS
IMPORTANTES............................. 1-3
VERIFICATION
DES CONNEXIONS....................... 1-6
OUTILS SPECIAUX....................... 1-7
FONCTIONS
DES COMMANDES..................... 1-10
CARBURANT................................ 1-14
MISE EN MARCHE
ET RODAGE................................. 1-15
POINTS DE VERIFICATION
DES COUPLES
DE SERRAGE............................... 1-19
NETTOYAGE
ET REMISAGE............................. 1-20
CHAPITRE 2
CARACTERISTIQUES
CARACTERISTIQUES
GENERALES................................... 2-1
CARACTERISTIQUES
D’ENTRETIEN............................... 2-4
CARACTERISTIQUES
GENERALES DE COUPLE........ 2-20
DEFINITION DES UNITES........ 2-20
DIAGRAMMES
DE LUBRIFICATION.................. 2-21
DIAGRAMME
D’ACHEMINEMENT
DES CABLES................................ 2-23
CHAPITRE 3
CONTROLES
ET REGLAGES
PERIODIQUES
PROGRAMME
D’ENTRETIEN............................... 3-1
CONTROLE ET ENTRETIEN
AVANT UTILISATION................. 3-4
MOTEUR......................................... 3-5
CHASSIS........................................ 3-25
PARTIE ELECTRIQUE.............. 3-48
ÍNDICE
CAPÍTULO 1
INFORMACIÓN
GENERAL
DESCRIPCIÓN............................... 1-1
IDENTIFICACIÓN
DE LA MÁQUINA.......................... 1-2
INFORMACIÓN
IMPORTANTE................................ 1-3
COMPROBACIÓN
DE LAS CONEXIONES................. 1-6
HERRAMIENTAS
ESPECIALES................................... 1-7
FUNCIONES
DE LOS MANDOS........................ 1-10
COMBUSTIBLE............................ 1-14
PUESTA EN MARCHA
Y RODAJE..................................... 1-15
PUNTOS DE COMPROBACIÓN
DE APRIETE................................. 1-19
LIMPIEZA
Y ALMACENAMIENTO............. 1-20
CAPÍTULO 2
ESPECIFICACIONES
ESPECIFICACIONES
GENERALES................................... 2-1
ESPECIFICACIONES
DE MANTENIMIENTO................. 2-4
ESPECIFICACIONES
GENERALES DE APRIETE....... 2-20
DEFINICIÓN DE UNIDADES..... 2-20
DIAGRAMAS DE ENGRASE..... 2-21
DIAGRAMA DE CABLEADO.... 2-23
CAPÍTULO 3
REVISIONES
Y AJUSTES
PERIÓDICOS
INTERVALOS
DE MANTENIMIENTO................. 3-1
REVISIÓN PREVIA
Y MANTENIMIENTO.................... 3-4
MOTOR............................................ 3-5
CHASIS........................................... 3-25
SISTEMA ELÉCTRICO.............. 3-48

GEN
INFO
ALLGEMEINE
ANGABEN
FAHRZEUGBESCHREI-
BUNG
1Kupplungshebel
2Warmstarthebel
3Motorstoppschalter “ENGINE STOP”
4Tageskilometerzähler
5Zündschalter
6Starterschalter
7Handbremshebel
8Gasdrehgriff
9Kühlerverschlußdeckel
0Tankverschluß
ARücklicht
BKickstarterhebel
CKraftstofftank
DScheinwerfer
EKühler
FKühlflüssigkeits-Ablaßschraube
GFußbremshebel
HVentilverbindung
IKraftstoffhahn
JChokehebel
KLuftfilter
LAntriebskette
MFußschalthebel
NÖlmeßstab
OTeleskopgabel
HINWEIS:
Die Abbildungen in vorliegender
Anleitung können leicht vom
eigentlichen Modell abweichen
und dienen daher lediglich zur
Bezugnahme.
Änderungen an Design und techni-
schen Daten jederzeit vorbehalten.
RENSEIGNEMENTS
GENERAUX
DESCRIPTION
1Levier d’embrayage
2Levier de démarrage à chaud
3Bouton “ENGINE STOP”
4Compteur journalier
5Contacteur à clé
6Contacteur du démarreur
7Levier de frein avant
8Poignée des gaz
9Bouchon de radiateur
0Bouchon du réservoir de carburant
AFeu arrière
BKick
CRéservoir de carburant
DPhare
ERadiateur
FBoulon de vidange du liquide de refroi-
dissement
GPédale de frein arrière
HClapet de reniflard
IRobinet de carburant
JCommande de départ à froid
KFiltre à air
LChaîne de transmission
MSélecteur
NJauge d’huile
OFourche
N.B.:
Votre moto diffère peut-être partielle-
ment de celle montrée sur ces photos.
La conception et les caractéristiques
peuvent être modifiées sans préavis.
INFORMACIÓN
GENERAL
DESCRIPCIÓN
1Maneta de embrague
2Mando de arranque en caliente
3Botón “ENGINE STOP” (paro del motor)
4Cuentakilómetros parcial
5Interruptor principal
6Interruptor de arranque
7Maneta de freno delantero
8Puño del acelerador
9Tapón del radiador
0Tapón del depósito de combustible
APiloto trasero
BPedal de arranque
CDepósito de combustible
DFaro
ERadiador
FTornillo de vaciado del refrigerante
GPedal de freno trasero
HUnión con válvula
ILlave de paso del combustible
JMando de arranque en frío
KDepurador de aire
LCadena de transmisión
MPedal de cambio
NVarilla de nivel de aceite
OHorquilla delantera
NOTA:
Puede haber ligeras diferencias entre
la máquina que ha comprado y las que
se muestran a continuación.
Los diseños y especificaciones pueden
ser modificados sin previo aviso.
DESCRIPTION
FAHRZEUGBESCHREIBUNG
DESCRIPCIÓN
1 - 1
1

GEN
INFO
WICHTIGE
INFORMATIONEN
VORBEREITUNG FÜR AUSBAU
UND ZERLEGUNG
1. Vor dem Ausbau oder Zerlegen
der Bauteile und -gruppen sämt-
lichen Schmutz, Schlamm,
Staub und andere Fremdkörper
entfernen.
Vor dem Abspritzen des Fahr-
zeugs mit Wasser folgende Bau-
teile entsprechend abdecken.
Auspuffrohrmündung
Ansaugluftöffnung in der Sei-
tenabdekkung
Öffnung an der Unterseite des
Wasserpumpengehäuses
Ablaßbohrung an der rechten
Seite des Zylinderkopfes
sämtliche elektrischen Bau-
teile
2. Nur geeignete Werkzeuge und
Reinigungsmittel verwenden.
Siehe unter “SPEZIALWERK-
ZEUGE”.
3. Beim Zerlegen zusammengehö-
rige Teile immer gemeinsam
ablegen. Dies gilt besonders für
Zahnräder, Zylinder, Kolben und
alle beweglichen Teile, die mit-
einander arbeiten. Solche Bau-
gruppen dürfen nur komplett
wiederverwendet oder ausge-
tauscht werden.
4. Alle ausgebauten Teile reinigen
und in der Reihenfolge des Aus-
baus auf einer sauberen Unter-
lage ablegen. Dies gewährleistet
einen zügigen und korrekten
Zusammenbau.
5. Feuer fernhalten.
INFORMATIONS
IMPORTANTES
PREPARATION A LA DEPOSE ET
AU DEMONTAGE
1. Eliminer soigneusement saletés,
boue, poussière et corps étrangers
avant la dépose et le démontage.
Avant de laver la moto à l’eau sous
pression, recouvrir les parties sui-
vantes:
Sortie d’échappement du silen-
cieux
Prise d’admission d’air du cache
latéral
Orifice situé dans le fond du car-
ter de la pompe à eau
Orifice de vidange de la culasse
(côté droit)
Tous les composants électriques
2. Utiliser les outils et le matériel de
nettoyage appropriés. Se reporter à
la section “OUTILS SPECIAUX”.
3. Lors du démontage de la moto, gar-
der ensemble les pièces appariées. Il
s’agit des engrenages, cylindres,
pistons et autres pièces qui ont été
“façonnées l’une à l’autre” par
l’usure normale. Ces pièces doivent
être réutilisées ensemble ou rempla-
cées.
4. Lors du démontage de la moto, net-
toyer toutes les pièces et les dispo-
ser dans des plateaux dans l’ordre
du démontage. Ceci diminuera le
temps de remontage et permettra de
s’assurer que toutes les pièces ont
été correctement remontées.
5. Travailler à l’écart de toute flamme.
INFORMACIÓN
IMPORTANTE
PREPARACIÓN PARA LA
EXTRACCIÓN Y DESMONTAJE
1. Antes de extraer y desmontar, eli-
mine toda la suciedad, barro, polvo
y materiales extraños.
Cuando vaya a lavar la máquina con
agua a presión cubra los elementos
siguientes.
Salida del silenciador
Toma de aire de la cubierta lateral
Orificio de la parte inferior de la
carcasa de la bomba de agua
Orificio de vaciado de la culata
(lado derecho)
Todos los componentes eléctricos
2. Utilice las herramientas y equipo de
limpieza apropiados. Consulte el
apartado “HERRAMIENTAS
ESPECIALES”.
3. Cuando desmonte la máquina, man-
tenga juntas las piezas emparejadas.
Esto incluye engranajes, cilindros,
pistones y otras piezas que se han
ido “acoplando” durante el des-
gaste normal. Las piezas empareja-
das se deben reutilizar en conjunto o
cambiar.
4. Durante el desmontaje de la
máquina, limpie todas las piezas y
colóquelas en bandejas en el mismo
orden en el que las ha desmontado.
Con ello reducirá el tiempo de mon-
taje y asegurará la correcta instala-
ción de todas las piezas.
5. Manténgalo todo alejado del fuego.
INFORMATIONS IMPORTANTES
WICHTIGE INFORMATIONEN
INFORMACIÓN IMPORTANTE
1 - 3

GEN
INFO
ERSATZTEILE
1. Es wird empfohlen, nur Original-
Ersatzteile von Yamaha zu ver-
wenden. Nur von Yamaha emp-
fohlene Schmiermittel
verwenden.
DICHTUNGEN, DICHTRINGE UND
O-RINGE
1. Beim Überholen des Motors sind
sämtliche Dichtungen, Dicht-
ringe und O-Ringe zu erneuern.
Alle Dichtflächen, Dichtlippen
und O-Ringe vor dem Zusam-
menbau säubern.
2. Beim Zusammenbau alle
beweglichen Teile sowie Lager
ölen. Alle Dichtlippen einfetten.
SICHERUNGSSCHEIBEN,
-BLECHE UND SPLINTE
1. Sicherungsscheiben und -bleche
1 sowie Splinte müssen nach
dem Ausbau erneuert werden.
Sicherungslaschen und Splin-
tenden werden nach dem vor-
schriftsmäßigen Festziehen der
Schraube bzw. Mutter gegen die
Schlüsselfläche der Schraube
bzw. Mutter hochgebogen.
LAGER UND DICHTRINGE
1. Lager 1 und Dichtringe 2 so
einbauen, daß die Herstellerbe-
schriftung oder Teilenummer
sichtbar bleibt. (Die Beschrif-
tung muß also nach außen wei-
sen.) Beim Einbau von
Dichtringen die Dichtlippen mit
einer dünnen Schicht Lithiumsei-
fenfett bestreichen. Lager beim
Einbau großzügig ölen.
ACHTUNG:
Lager nie mit Druckluft behandeln.
Dies könnte die Lagerlaufflächen
beschädigen. PIECES DE RECHANGE
1. Nous recommandons d’utiliser des
pièces Yamaha d’origine pour tous
les remplacements. Utiliser les
graisses et/ou huiles recommandées
par Yamaha lors des remontages et
réglages.
JOINTS, BAGUES D’ETANCHEITE
ET JOINTS TORIQUES
1. Lors de la révision du moteur, tous les
joints, bagues d’étanchéité et joints
toriques doivent être remplacés. Toutes
les surfaces des joints, toutes les lèvres
de bagues d’étanchéité et tous les joints
toriques doivent être nettoyés.
2. Lors du remontage, huiler correcte-
ment toutes les pièces en contact et
tous les roulements. Graisser les
lèvres des bagues d’étanchéité.
RONDELLES-FREINS, FREINS
D’ECROU ET GOUPILLES
FENDUES
1. Les rondelles-freins, freins d’écrou
1 et goupilles fendues ne peuvent
jamais être réutilisés. Replier les
onglets de blocage contre la ou les
faces du boulon ou de l’écrou après
avoir correctement serré ces der-
niers.
ROULEMENTS ET BAGUES
D’ETANCHEITE
1. Monter les roulements 1 et les
bagues d’étanchéité 2 en orientant
vers l’extérieur leurs marques ou
numéros de fabricant. (En d’autres
mots, les lettres poinçonnées doi-
vent se trouver sur la face visible.)
Lors de la mise en place des bagues
d’étanchéité, appliquer une légère
couche de graisse fluide à base de
lithium sur leurs lèvres. Huiler
généreusement les roulements avant
de les mettre en place.ATTENTION:
Ne pas sécher les roulements à l’air
comprimé. Cela endommagerait les
surfaces de roulement.TODOS LOS REPUESTOS
1. Se recomienda utilizar repuestos
originales Yamaha para todas las
sustituciones. Utilice el aceite o
grasa recomendados por Yamaha
para el montaje y el ajuste.
JUNTAS, JUNTAS DE ACEITE Y
JUNTAS TÓRICAS
1. Cuando se desmonta el motor se
deben cambiar todas las juntas, jun-
tas de aceite y juntas tóricas. Se
deben limpiar todas las superficies
de las juntas, los labios de las juntas
de aceite y las juntas tóricas.
2. Lubrique adecuadamente todas las
superficies de contacto y cojinetes
durante el montaje. Aplique grasa a
los labios de las juntas de aceite.
ARANDELAS/DISCOS DE
SEGURIDAD Y PASADORES
HENDIDOS
1. Todas las arandelas/discos de segu-
ridad 1 y pasadores hendidos se
deben cambiar cuando se hayan
extraído. Las pestañas de seguridad
se deben doblar a lo largo de la cara
de los tornillos o tuercas después de
apretar estos adecuadamente.
COJINETES Y JUNTAS DE
ACEITE
1. Instale los cojinetes 1 y las juntas
de aceite 2 con la marca o número
del fabricante hacia afuera. (Es
decir, las letras grabadas deben que-
dar en el lado expuesto a la vista.)
Cuando instale juntas de aceite apli-
que una capa fina de grasa de litio
ligera al labio de la junta. Lubrique
abundantemente los cojinetes
cuando los instale.
ATENCION:
No utilice aire comprimido para secar
los cojinetes. Ello daña las superficies
de los cojinetes.
INFORMATIONS IMPORTANTES
WICHTIGE INFORMATIONEN
INFORMACIÓN IMPORTANTE
1 - 4
