ESP YAMAHA WR 450F 2006 Owner's Guide

SPEC

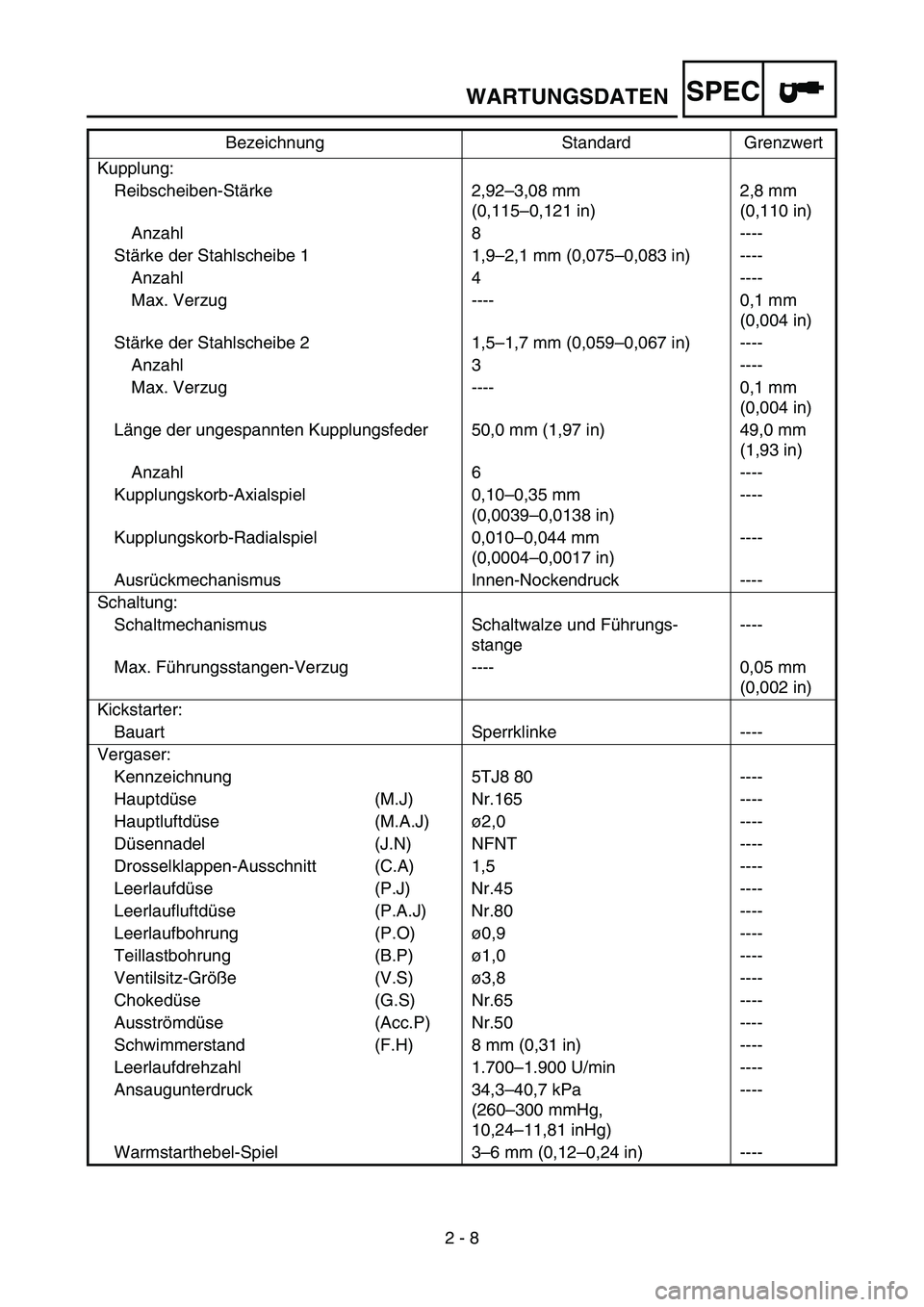

2 - 8 Kupplung:
Reibscheiben-Stärke 2,92–3,08 mm
(0,115–0,121 in)2,8 mm
(0,110 in)
Anzahl 8 ----
Stärke der Stahlscheibe 1 1,9–2,1 mm (0,075–0,083 in) ----
Anzahl 4 ----
Max. Verzug ---- 0,1 mm
(0,004 in)
Stärke der Stahlscheibe 2 1,5–1,7 mm (0,059–0,067 in) ----
Anzahl 3 ----
Max. Verzug ---- 0,1 mm
(0,004 in)
Länge der ungespannten Kupplungsfeder 50,0 mm (1,97 in) 49,0 mm
(1,93 in)
Anzahl 6 ----
Kupplungskorb-Axialspiel 0,10–0,35 mm
(0,0039–0,0138 in)----
Kupplungskorb-Radialspiel 0,010–0,044 mm
(0,0004–0,0017 in)----
Ausrückmechanismus Innen-Nockendruck ----
Schaltung:
Schaltmechanismus Schaltwalze und Führungs-
stange----
Max. Führungsstangen-Verzug ---- 0,05 mm
(0,002 in)
Kickstarter:
Bauart Sperrklinke ----
Vergaser:
Kennzeichnung 5TJ8 80 ----
Hauptdüse (M.J) Nr.165 ----
Hauptluftdüse (M.A.J)ø2,0 ----
Düsennadel (J.N) NFNT ----
Drosselklappen-Ausschnitt (C.A) 1,5 ----
Leerlaufdüse (P.J) Nr.45 ----
Leerlaufluftdüse (P.A.J) Nr.80 ----
Leerlaufbohrung (P.O)ø0,9 ----
Teillastbohrung (B.P)ø1,0 ----
Ventilsitz-Größe (V.S)ø3,8 ----
Chokedüse (G.S) Nr.65 ----
Ausströmdüse (Acc.P) Nr.50 ----
Schwimmerstand (F.H) 8 mm (0,31 in) ----
Leerlaufdrehzahl 1.700–1.900 U/min ----
Ansaugunterdruck 34,3–40,7 kPa
(260–300 mmHg,
10,24–11,81 inHg)----
Warmstarthebel-Spiel 3–6 mm (0,12–0,24 in) ---- Bezeichnung Standard Grenzwert
WARTUNGSDATEN

SPEC

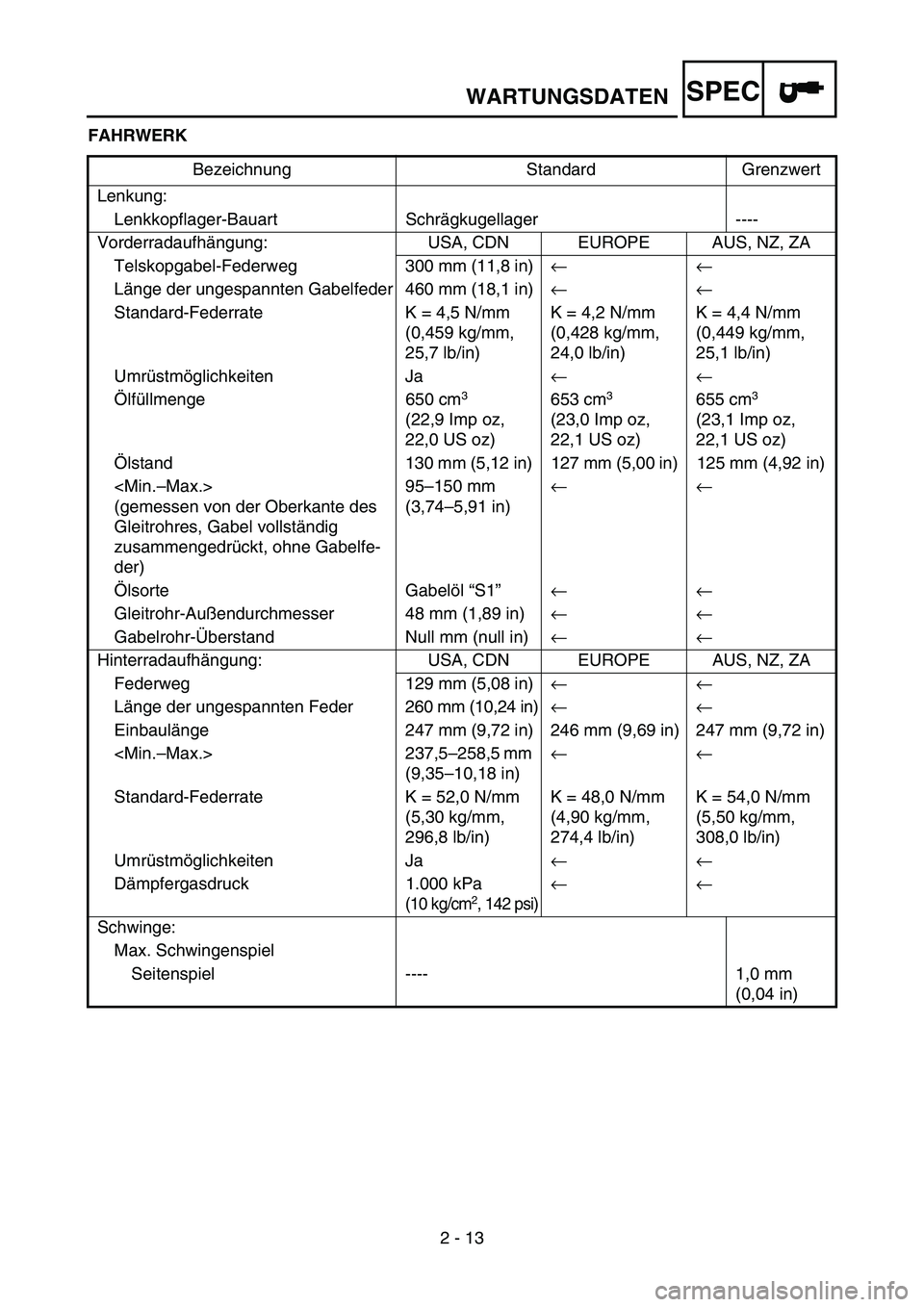

2 - 13 FAHRWERK
Bezeichnung Standard Grenzwert
Lenkung:
Lenkkopflager-Bauart Schrägkugellager ----
Vorderradaufhängung: USA, CDN EUROPE AUS, NZ, ZA
Telskopgabel-Federweg 300 mm (11,8 in)← ←
Länge der ungespannten Gabelfeder 460 mm (18,1 in)← ←
Standard-Federrate K = 4,5 N/mm
(0,459 kg/mm,
25,7 lb/in)K = 4,2 N/mm
(0,428 kg/mm,
24,0 lb/in)K = 4,4 N/mm
(0,449 kg/mm,
25,1 lb/in)
Umrüstmöglichkeiten Ja← ←
Ölfüllmenge 650 cm
3
(22,9 Imp oz,
22,0 US oz)653 cm3
(23,0 Imp oz,
22,1 US oz)655 cm3
(23,1 Imp oz,
22,1 US oz)
Ölstand 130 mm (5,12 in) 127 mm (5,00 in) 125 mm (4,92 in)

(gemessen von der Oberkante des
Gleitrohres, Gabel vollständig
zusammengedrückt, ohne Gabelfe-
der)95–150 mm
(3,74–5,91 in)← ←
Ölsorte Gabelöl “S1”← ←
Gleitrohr-Außendurchmesser 48 mm (1,89 in)← ←
Gabelrohr-Überstand Null mm (null in)← ←
Hinterradaufhängung: USA, CDN EUROPE AUS, NZ, ZA
Federweg 129 mm (5,08 in)← ←
Länge der ungespannten Feder 260 mm (10,24 in)← ←
Einbaulänge 247 mm (9,72 in) 246 mm (9,69 in) 247 mm (9,72 in)
237,5–258,5 mm
(9,35–10,18 in)← ←
Standard-Federrate K = 52,0 N/mm
(5,30 kg/mm,
296,8 lb/in)K = 48,0 N/mm
(4,90 kg/mm,
274,4 lb/in)K = 54,0 N/mm
(5,50 kg/mm,
308,0 lb/in)
Umrüstmöglichkeiten Ja← ←
Dämpfergasdruck 1.000 kPa
(10 kg/cm2, 142 psi)
← ←
Schwinge:
Max. Schwingenspiel
Seitenspiel ---- 1,0 mm
(0,04 in)
WARTUNGSDATEN

SPEC

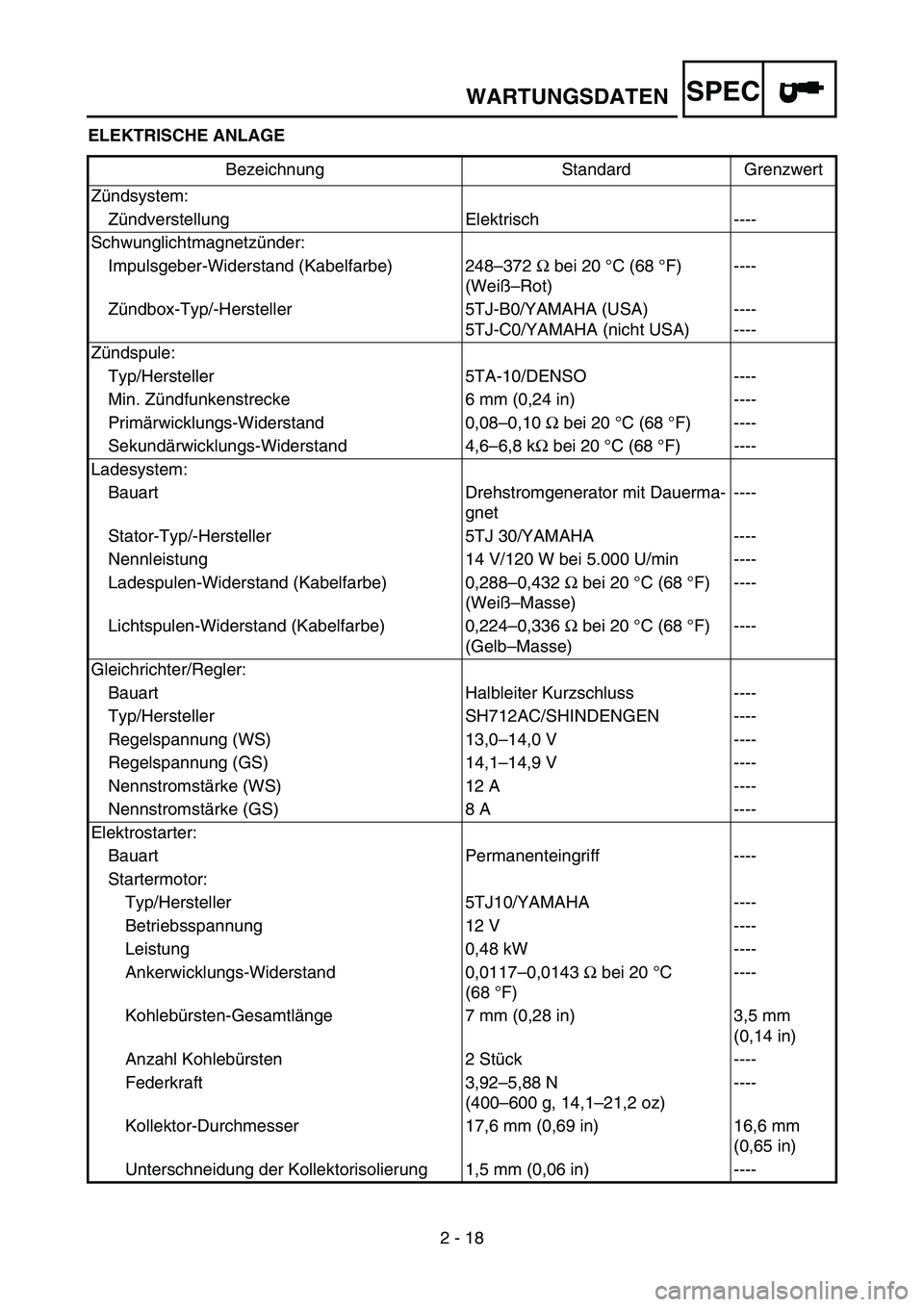

2 - 18 ELEKTRISCHE ANLAGE
Bezeichnung Standard Grenzwert
Zündsystem:
Zündverstellung Elektrisch ----
Schwunglichtmagnetzünder:
Impulsgeber-Widerstand (Kabelfarbe) 248–372 Ω bei 20 °C (68 °F)
(Weiß–Rot)----
Zündbox-Typ/-Hersteller 5TJ-B0/YAMAHA (USA)
5TJ-C0/YAMAHA (nicht USA)----
----
Zündspule:
Typ/Hersteller 5TA-10/DENSO ----
Min. Zündfunkenstrecke 6 mm (0,24 in) ----
Primärwicklungs-Widerstand 0,08–0,10 Ω bei 20 °C (68 °F) ----
Sekundärwicklungs-Widerstand 4,6–6,8 kΩ bei 20 °C (68 °F) ----
Ladesystem:
Bauart Drehstromgenerator mit Dauerma-
gnet----
Stator-Typ/-Hersteller 5TJ 30/YAMAHA ----
Nennleistung 14 V/120 W bei 5.000 U/min ----
Ladespulen-Widerstand (Kabelfarbe) 0,288–0,432 Ω bei 20 °C (68 °F)
(Weiß–Masse)----
Lichtspulen-Widerstand (Kabelfarbe) 0,224–0,336 Ω bei 20 °C (68 °F)
(Gelb–Masse)----
Gleichrichter/Regler:
Bauart Halbleiter Kurzschluss ----
Typ/Hersteller SH712AC/SHINDENGEN ----
Regelspannung (WS) 13,0–14,0 V ----
Regelspannung (GS) 14,1–14,9 V ----
Nennstromstärke (WS) 12 A ----
Nennstromstärke (GS) 8 A ----
Elektrostarter:
Bauart Permanenteingriff ----
Startermotor:
Typ/Hersteller 5TJ10/YAMAHA ----
Betriebsspannung 12 V ----
Leistung 0,48 kW ----
Ankerwicklungs-Widerstand 0,0117–0,0143 Ω bei 20 °C
(68 °F)----
Kohlebürsten-Gesamtlänge 7 mm (0,28 in) 3,5 mm
(0,14 in)
Anzahl Kohlebürsten 2 Stück ----
Federkraft 3,92–5,88 N
(400–600 g, 14,1–21,2 oz)----
Kollektor-Durchmesser 17,6 mm (0,69 in) 16,6 mm
(0,65 in)
Unterschneidung der Kollektorisolierung 1,5 mm (0,06 in) ----
WARTUNGSDATEN

SPEC

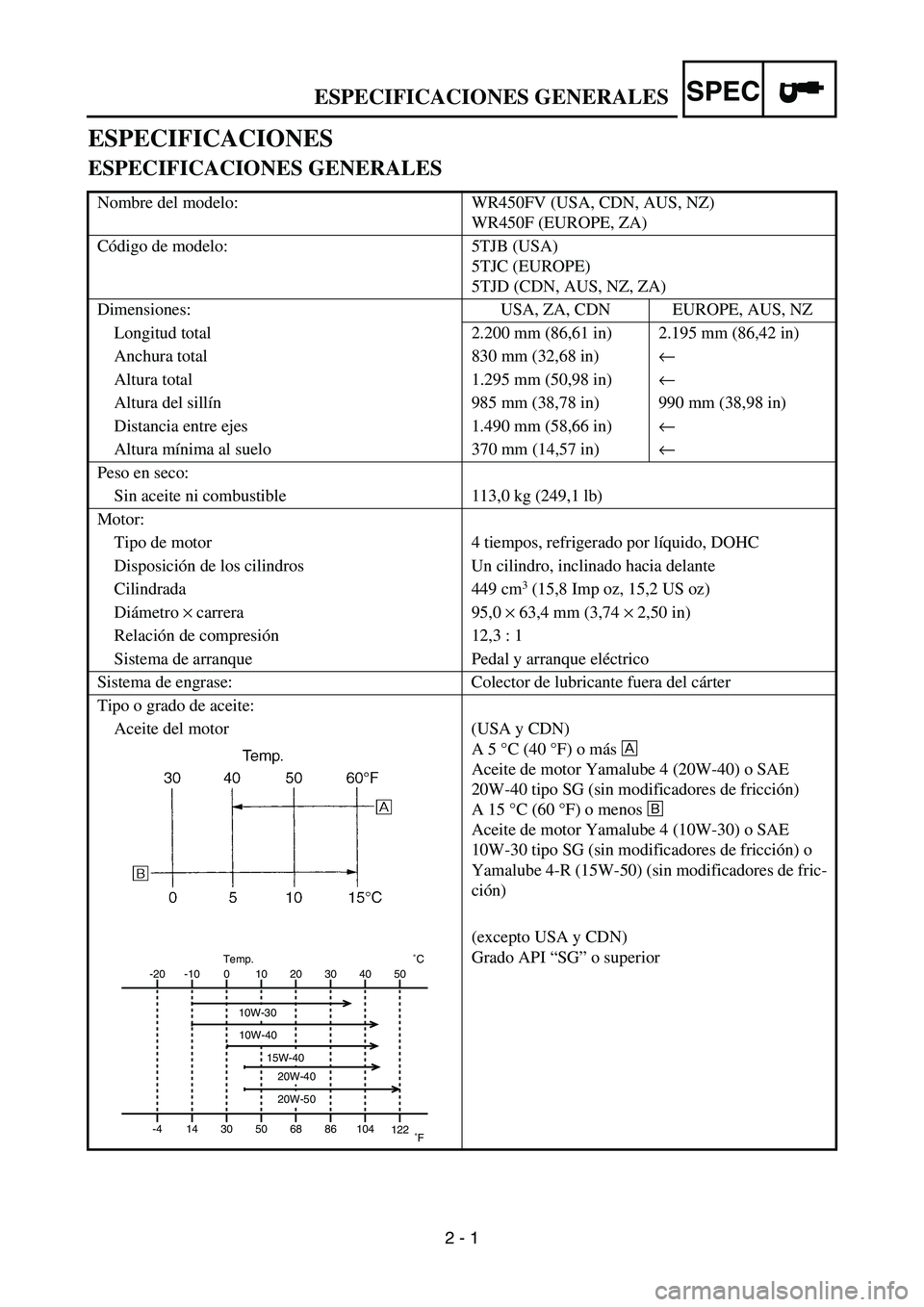

2 - 1
ESPECIFICACIONES
ESPECIFICACIONES GENERALES
Nombre del modelo: WR450FV (USA, CDN, AUS, NZ)
WR450F (EUROPE, ZA)
Código de modelo: 5TJB (USA)
5TJC (EUROPE)
5TJD (CDN, AUS, NZ, ZA)
Dimensiones: USA, ZA, CDN EUROPE, AUS, NZ
Longitud total 2.200 mm (86,61 in) 2.195 mm (86,42 in)
Anchura total 830 mm (32,68 in)←
Altura total 1.295 mm (50,98 in)←
Altura del sillín 985 mm (38,78 in) 990 mm (38,98 in)
Distancia entre ejes 1.490 mm (58,66 in)←
Altura mínima al suelo 370 mm (14,57 in)←
Peso en seco:
Sin aceite ni combustible 113,0 kg (249,1 lb)
Motor:
Tipo de motor 4 tiempos, refrigerado por líquido, DOHC
Disposición de los cilindros Un cilindro, inclinado hacia delante
Cilindrada 449 cm
3 (15,8 Imp oz, 15,2 US oz)
Diámetro × carrera 95,0 × 63,4 mm (3,74 × 2,50 in)
Relación de compresión 12,3 : 1
Sistema de arranque Pedal y arranque eléctrico
Sistema de engrase: Colector de lubricante fuera del cárter
Tipo o grado de aceite:
Aceite del motor (USA y CDN)
A 5 °C (40 °F) o más È
Aceite de motor Yamalube 4 (20W-40) o SAE
20W-40 tipo SG (sin modificadores de fricción)
A 15 °C (60 °F) o menos É
Aceite de motor Yamalube 4 (10W-30) o SAE
10W-30 tipo SG (sin modificadores de fricción) o
Yamalube 4-R (15W-50) (sin modificadores de fric-
ción)
(excepto USA y CDN)
Grado API “SG” o superior
-20
-4-10
140
3010
5020
6830
8640 50
104
122˚CTemp.
˚F
10W-30
10W-40
20W-40
20W-50
15W-40
ESPECIFICACIONES GENERALES

SPEC

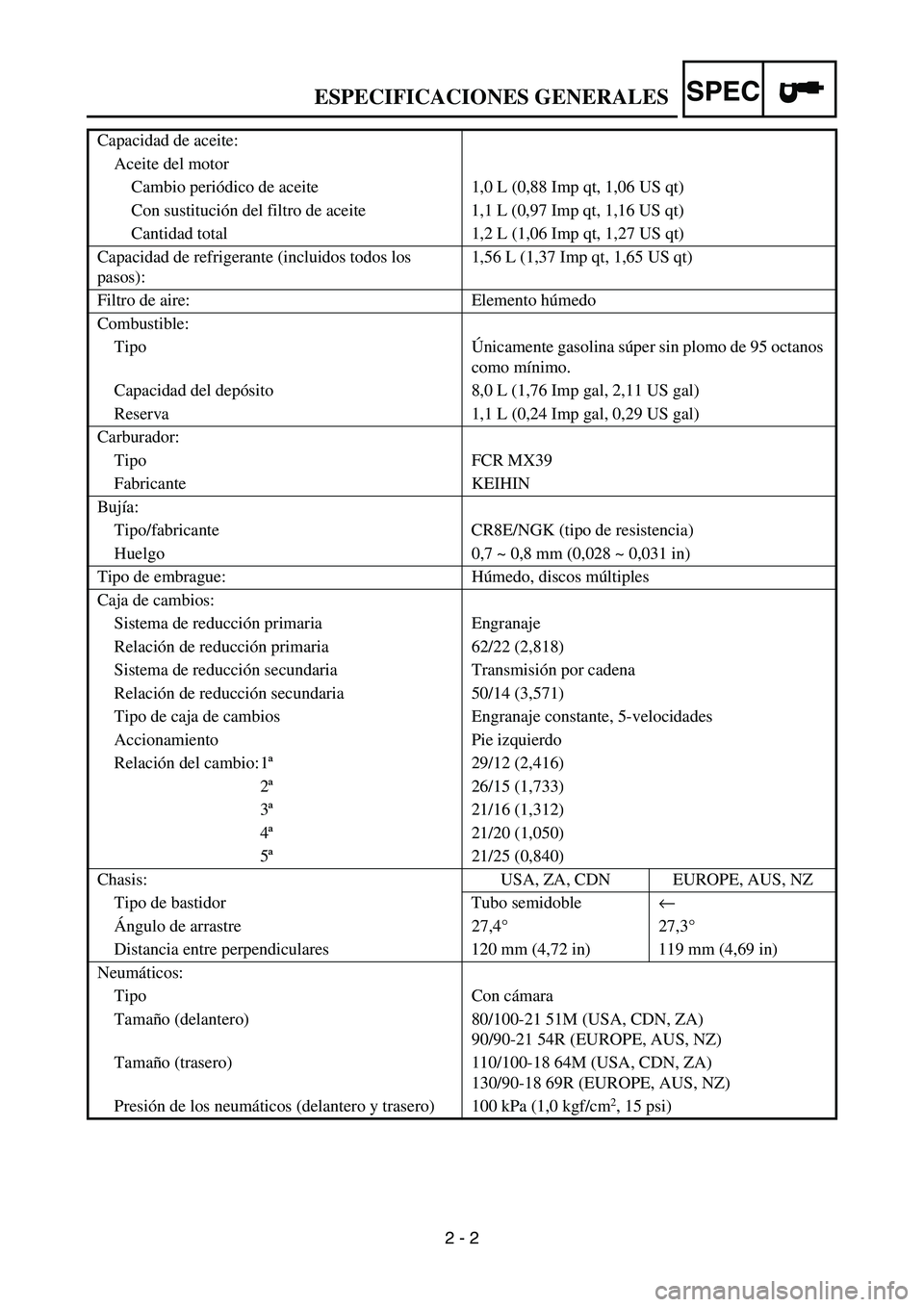

2 - 2 Capacidad de aceite:
Aceite del motor
Cambio periódico de aceite 1,0 L (0,88 Imp qt, 1,06 US qt)
Con sustitución del filtro de aceite 1,1 L (0,97 Imp qt, 1,16 US qt)
Cantidad total 1,2 L (1,06 Imp qt, 1,27 US qt)
Capacidad de refrigerante (incluidos todos los
pasos):1,56 L (1,37 Imp qt, 1,65 US qt)
Filtro de aire: Elemento húmedo
Combustible:
TipoÚnicamente gasolina súper sin plomo de 95 octanos
como mínimo.
Capacidad del depósito 8,0 L (1,76 Imp gal, 2,11 US gal)
Reserva 1,1 L (0,24 Imp gal, 0,29 US gal)
Carburador:
Tipo FCR MX39
Fabricante KEIHIN
Bujía:
Tipo/fabricante CR8E/NGK (tipo de resistencia)
Huelgo 0,7 ~ 0,8 mm (0,028 ~ 0,031 in)
Tipo de embrague: Húmedo, discos múltiples
Caja de cambios:
Sistema de reducción primaria Engranaje
Relación de reducción primaria 62/22 (2,818)
Sistema de reducción secundaria Transmisión por cadena
Relación de reducción secundaria 50/14 (3,571)
Tipo de caja de cambios Engranaje constante, 5-velocidades
Accionamiento Pie izquierdo
Relación del cambio:1ª29/12 (2,416)
2ª26/15 (1,733)
3ª21/16 (1,312)
4ª21/20 (1,050)
5ª21/25 (0,840)
Chasis: USA, ZA, CDN EUROPE, AUS, NZ
Tipo de bastidor Tubo semidoble←
Ángulo de arrastre 27,4°27,3°
Distancia entre perpendiculares 120 mm (4,72 in) 119 mm (4,69 in)
Neumáticos:
Tipo Con cámara
Tamaño (delantero) 80/100-21 51M (USA, CDN, ZA)
90/90-21 54R (EUROPE, AUS, NZ)
Tamaño (trasero) 110/100-18 64M (USA, CDN, ZA)
130/90-18 69R (EUROPE, AUS, NZ)
Presión de los neumáticos (delantero y trasero) 100 kPa (1,0 kgf/cm
2, 15 psi)
ESPECIFICACIONES GENERALES

SPEC

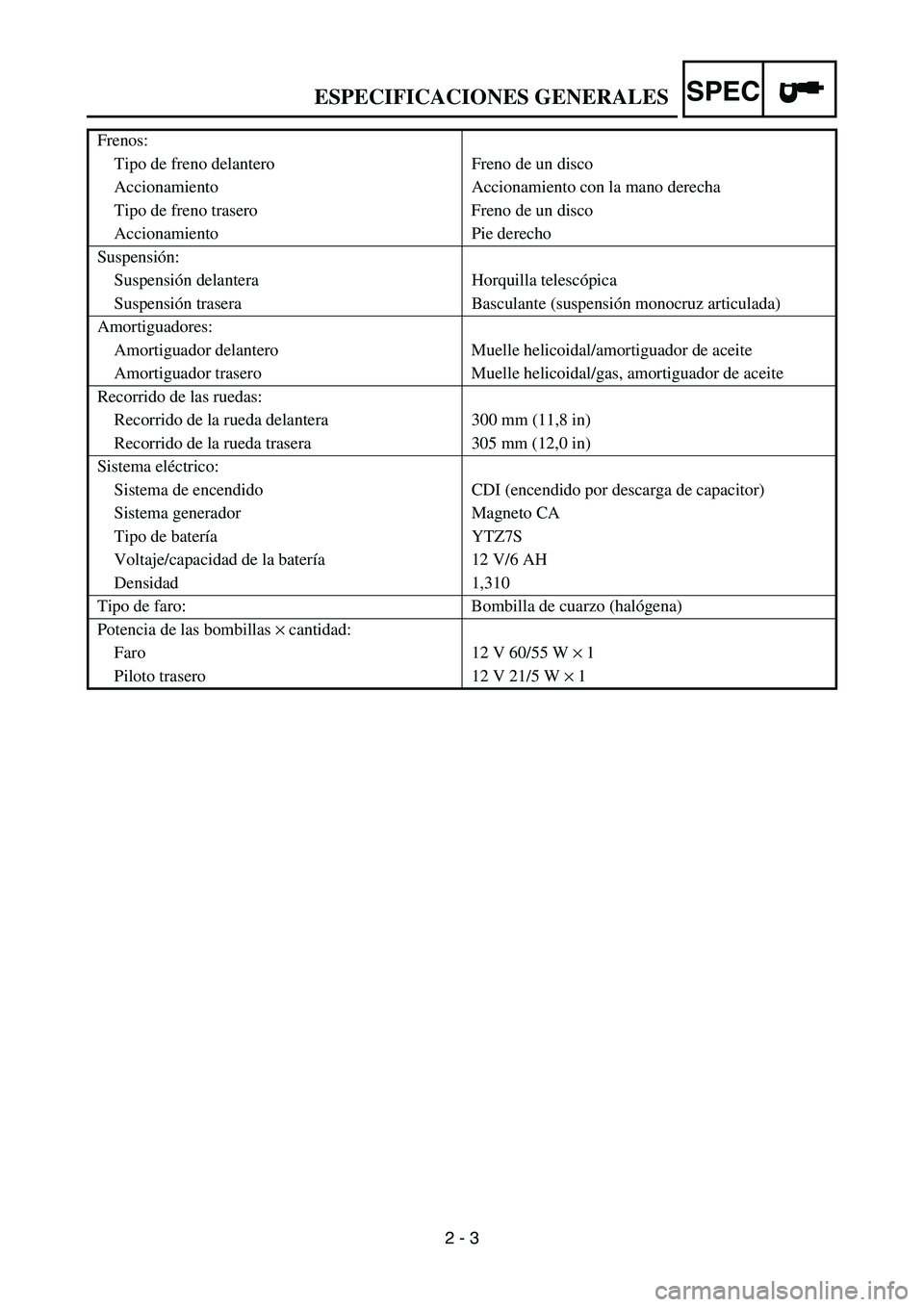

2 - 3 Frenos:
Tipo de freno delantero Freno de un disco
Accionamiento Accionamiento con la mano derecha
Tipo de freno trasero Freno de un disco
Accionamiento Pie derecho
Suspensión:
Suspensión delantera Horquilla telescópica
Suspensión trasera Basculante (suspensión monocruz articulada)
Amortiguadores:
Amortiguador delantero Muelle helicoidal/amortiguador de aceite
Amortiguador trasero Muelle helicoidal/gas, amortiguador de aceite
Recorrido de las ruedas:
Recorrido de la rueda delantera 300 mm (11,8 in)
Recorrido de la rueda trasera 305 mm (12,0 in)
Sistema eléctrico:
Sistema de encendido CDI (encendido por descarga de capacitor)
Sistema generador Magneto CA
Tipo de batería YTZ7S
Voltaje/capacidad de la batería12 V/6 AH
Densidad 1,310
Tipo de faro: Bombilla de cuarzo (halógena)
Potencia de las bombillas × cantidad:
Faro 12 V 60/55 W × 1
Piloto trasero 12 V 21/5 W × 1
ESPECIFICACIONES GENERALES

SPEC

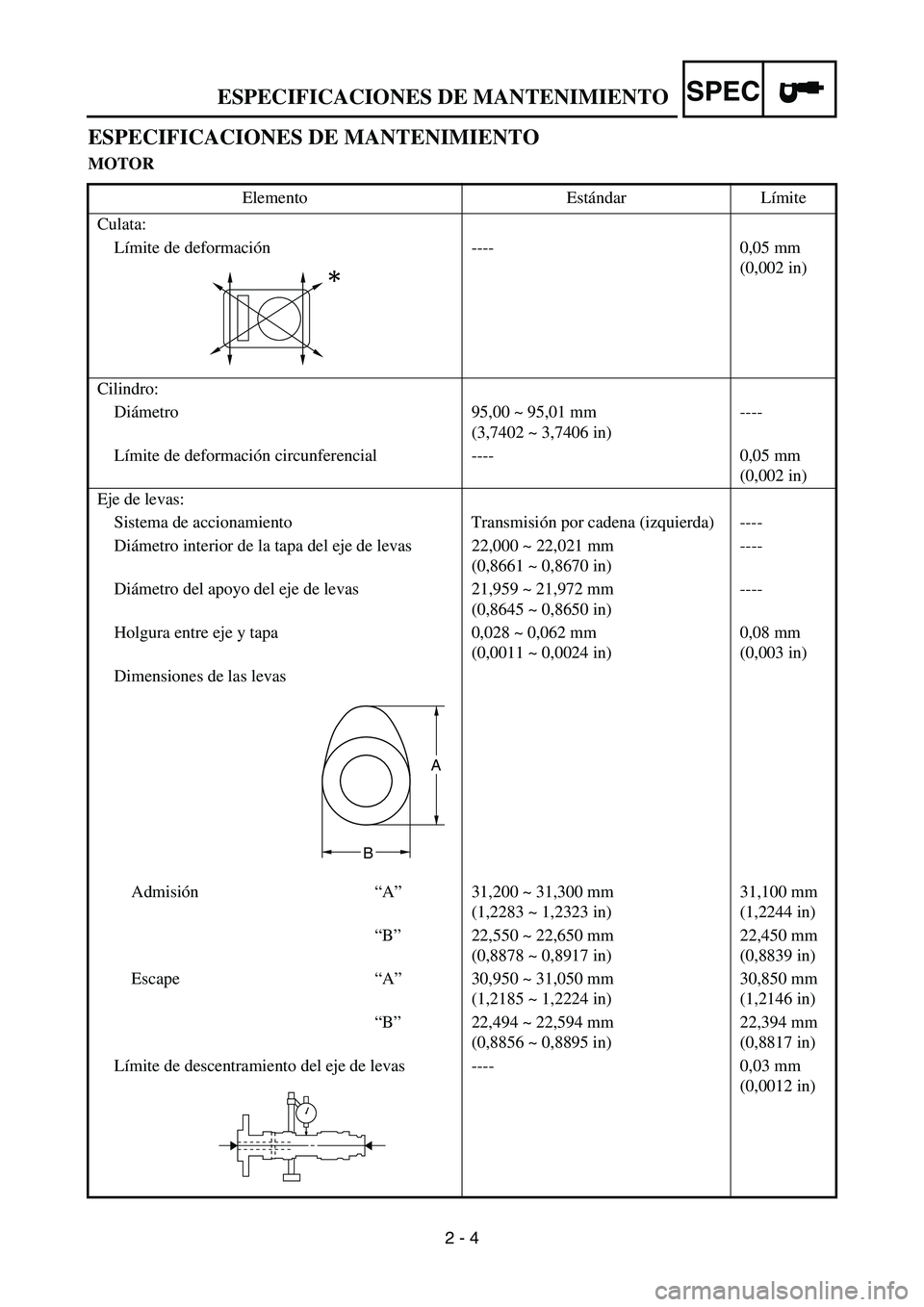

2 - 4
ESPECIFICACIONES DE MANTENIMIENTO
MOTOR
Elemento Estándar Límite
Culata:
Límite de deformación ---- 0,05 mm
(0,002 in)
Cilindro:
Diámetro 95,00 ~ 95,01 mm
(3,7402 ~ 3,7406 in)----
Límite de deformación circunferencial ---- 0,05 mm
(0,002 in)
Eje de levas:
Sistema de accionamiento Transmisión por cadena (izquierda) ----
Diámetro interior de la tapa del eje de levas 22,000 ~ 22,021 mm
(0,8661 ~ 0,8670 in)----
Diámetro del apoyo del eje de levas 21,959 ~ 21,972 mm
(0,8645 ~ 0,8650 in)----
Holgura entre eje y tapa 0,028 ~ 0,062 mm
(0,0011 ~ 0,0024 in)0,08 mm
(0,003 in)
Dimensiones de las levas
Admisión“A”31,200 ~ 31,300 mm
(1,2283 ~ 1,2323 in)31,100 mm
(1,2244 in)
“B”22,550 ~ 22,650 mm
(0,8878 ~ 0,8917 in)22,450 mm
(0,8839 in)
Escape“A”30,950 ~ 31,050 mm
(1,2185 ~ 1,2224 in)30,850 mm
(1,2146 in)
“B”22,494 ~ 22,594 mm
(0,8856 ~ 0,8895 in)22,394 mm
(0,8817 in)
Límite de descentramiento del eje de levas ---- 0,03 mm
(0,0012 in)
A
B
ESPECIFICACIONES DE MANTENIMIENTO

SPEC

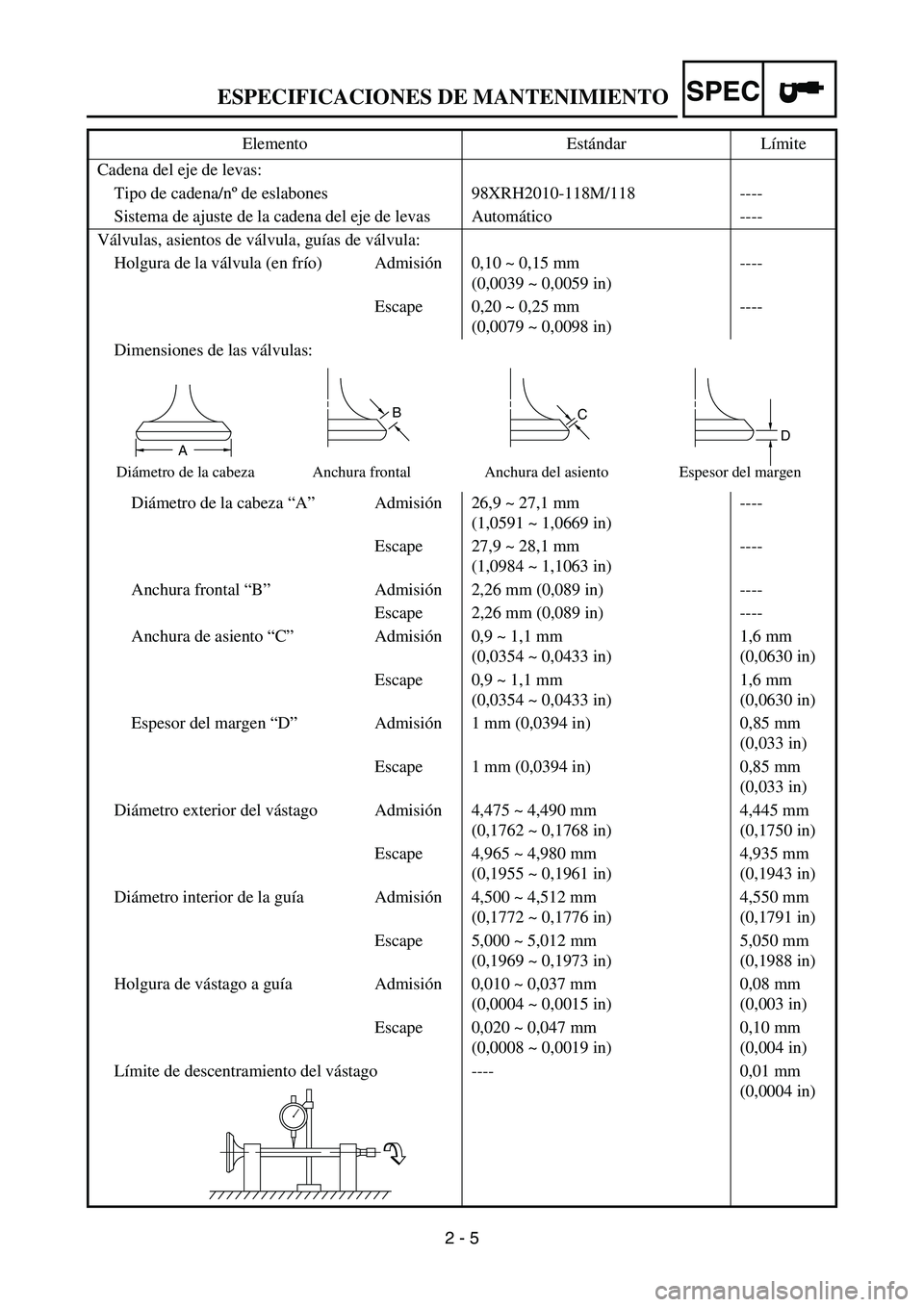

2 - 5 Cadena del eje de levas:
Tipo de cadena/nº de eslabones 98XRH2010-118M/118 ----
Sistema de ajuste de la cadena del eje de levas Automático ----
Válvulas, asientos de válvula, guías de válvula:
Holgura de la válvula (en frío) Admisión 0,10 ~ 0,15 mm
(0,0039 ~ 0,0059 in)----
Escape 0,20 ~ 0,25 mm
(0,0079 ~ 0,0098 in)----
Dimensiones de las válvulas:
Diámetro de la cabeza “A”Admisión 26,9 ~ 27,1 mm
(1,0591 ~ 1,0669 in)----
Escape 27,9 ~ 28,1 mm
(1,0984 ~ 1,1063 in)----
Anchura frontal “B”Admisión 2,26 mm (0,089 in) ----
Escape 2,26 mm (0,089 in) ----
Anchura de asiento “C”Admisión 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Escape 0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)1,6 mm
(0,0630 in)
Espesor del margen “D”Admisión 1 mm (0,0394 in) 0,85 mm
(0,033 in)
Escape 1 mm (0,0394 in) 0,85 mm
(0,033 in)
Diámetro exterior del vástago Admisión 4,475 ~ 4,490 mm
(0,1762 ~ 0,1768 in)4,445 mm
(0,1750 in)
Escape 4,965 ~ 4,980 mm
(0,1955 ~ 0,1961 in)4,935 mm
(0,1943 in)
Diámetro interior de la guíaAdmisión 4,500 ~ 4,512 mm
(0,1772 ~ 0,1776 in)4,550 mm
(0,1791 in)
Escape 5,000 ~ 5,012 mm
(0,1969 ~ 0,1973 in)5,050 mm
(0,1988 in)
Holgura de vástago a guíaAdmisión 0,010 ~ 0,037 mm
(0,0004 ~ 0,0015 in)0,08 mm
(0,003 in)
Escape 0,020 ~ 0,047 mm
(0,0008 ~ 0,0019 in)0,10 mm
(0,004 in)
Límite de descentramiento del vástago ---- 0,01 mm
(0,0004 in) Elemento Estándar Límite
BC
DA
Diámetro de la cabeza Anchura frontal Anchura del asiento Espesor del margen
ESPECIFICACIONES DE MANTENIMIENTO

SPEC

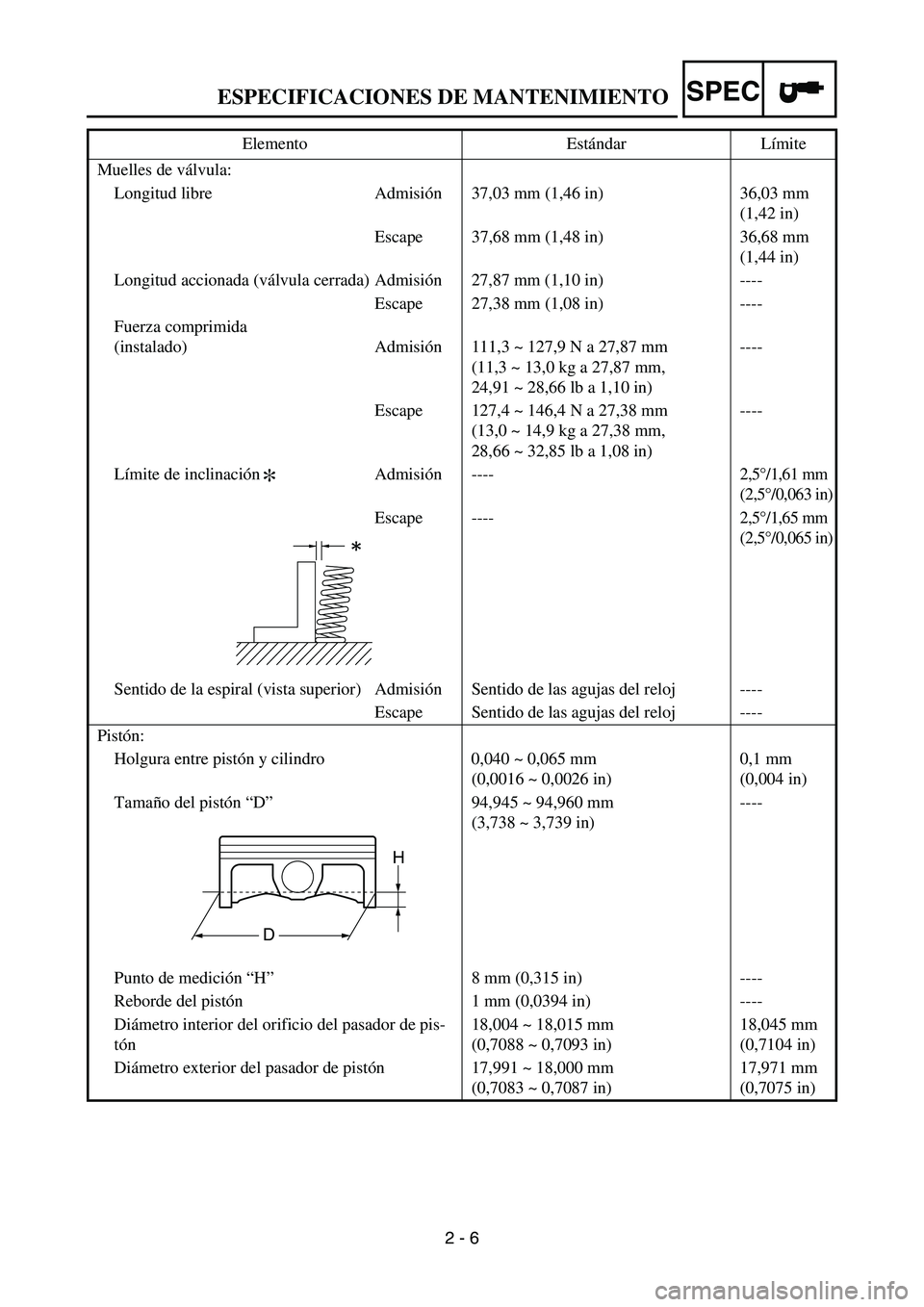

2 - 6 Muelles de válvula:
Longitud libre Admisión 37,03 mm (1,46 in) 36,03 mm
(1,42 in)
Escape 37,68 mm (1,48 in) 36,68 mm
(1,44 in)
Longitud accionada (válvula cerrada) Admisión 27,87 mm (1,10 in) ----
Escape 27,38 mm (1,08 in) ----
Fuerza comprimida
(instalado) Admisión 111,3 ~ 127,9 N a 27,87 mm
(11,3 ~ 13,0 kg a 27,87 mm,
24,91 ~ 28,66 lb a 1,10 in)----
Escape 127,4 ~ 146,4 N a 27,38 mm
(13,0 ~ 14,9 kg a 27,38 mm,
28,66 ~ 32,85 lb a 1,08 in)----
Límite de inclinaciónAdmisión ----
2,5°/1,61 mm
(2,5°/0,063 in)
Escape ----2,5°/1,65 mm
(2,5°/0,065 in)
Sentido de la espiral (vista superior) Admisión Sentido de las agujas del reloj ----
Escape Sentido de las agujas del reloj ----
Pistón:
Holgura entre pistón y cilindro 0,040 ~ 0,065 mm
(0,0016 ~ 0,0026 in)0,1 mm
(0,004 in)
Tamaño del pistón “D”94,945 ~ 94,960 mm
(3,738 ~ 3,739 in)----
Punto de medición “H”8 mm (0,315 in) ----
Reborde del pistón 1 mm (0,0394 in) ----
Diámetro interior del orificio del pasador de pis-
tón18,004 ~ 18,015 mm
(0,7088 ~ 0,7093 in)18,045 mm
(0,7104 in)
Diámetro exterior del pasador de pistón 17,991 ~ 18,000 mm
(0,7083 ~ 0,7087 in)17,971 mm
(0,7075 in) Elemento Estándar Límite
*
H
D
ESPECIFICACIONES DE MANTENIMIENTO

SPEC

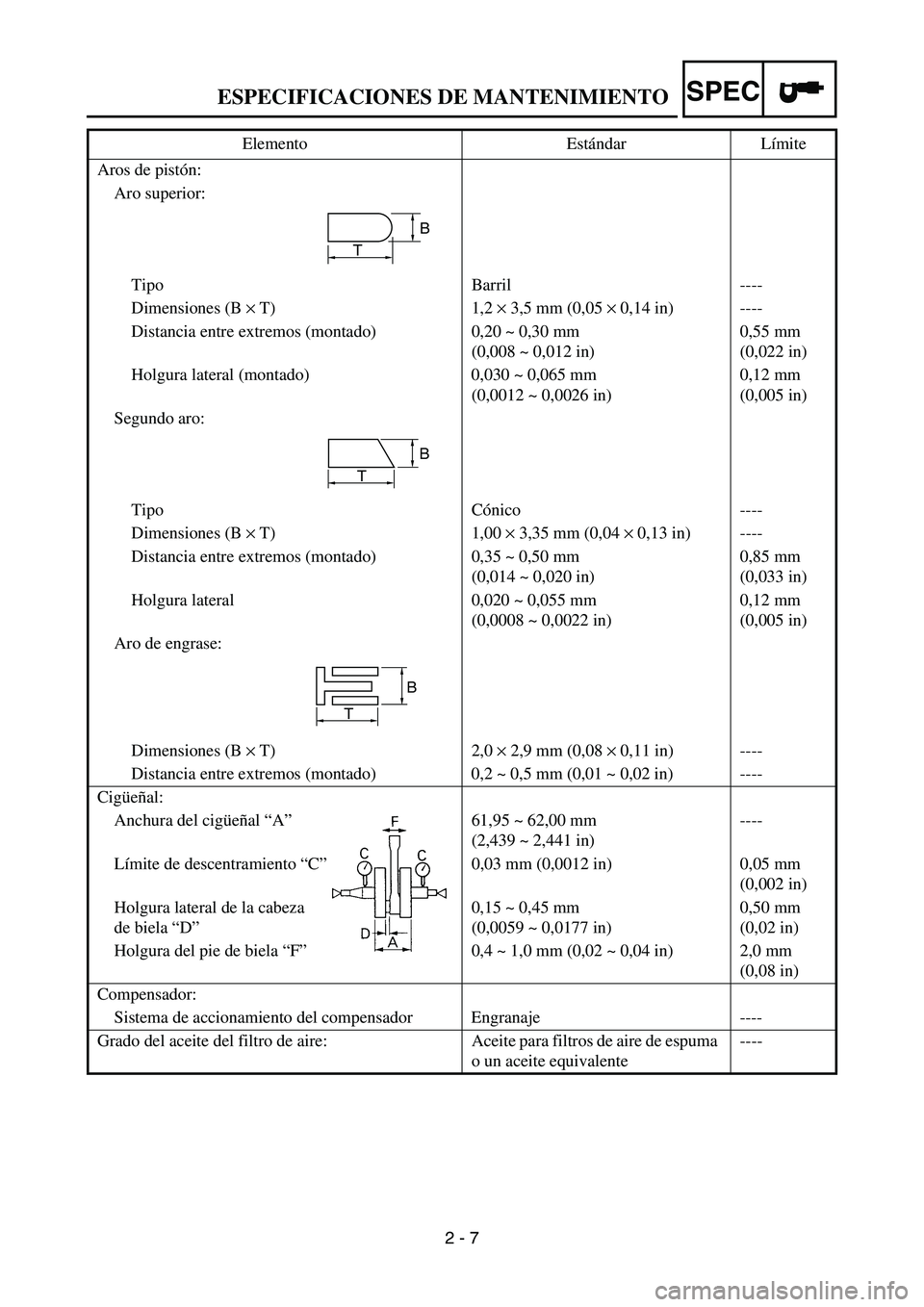

2 - 7 Aros de pistón:
Aro superior:
Tipo Barril ----
Dimensiones (B × T) 1,2 × 3,5 mm (0,05 × 0,14 in) ----
Distancia entre extremos (montado) 0,20 ~ 0,30 mm
(0,008 ~ 0,012 in)0,55 mm
(0,022 in)
Holgura lateral (montado) 0,030 ~ 0,065 mm
(0,0012 ~ 0,0026 in)0,12 mm
(0,005 in)
Segundo aro:
Tipo Cónico ----
Dimensiones (B × T) 1,00 × 3,35 mm (0,04 × 0,13 in) ----
Distancia entre extremos (montado) 0,35 ~ 0,50 mm
(0,014 ~ 0,020 in)0,85 mm
(0,033 in)
Holgura lateral 0,020 ~ 0,055 mm
(0,0008 ~ 0,0022 in)0,12 mm
(0,005 in)
Aro de engrase:
Dimensiones (B × T) 2,0 × 2,9 mm (0,08 × 0,11 in) ----
Distancia entre extremos (montado) 0,2 ~ 0,5 mm (0,01 ~ 0,02 in) ----
Cigüeñal:
Anchura del cigüeñal “A”61,95 ~ 62,00 mm
(2,439 ~ 2,441 in)----
Límite de descentramiento “C”0,03 mm (0,0012 in) 0,05 mm
(0,002 in)
Holgura lateral de la cabeza
de biela “D”0,15 ~ 0,45 mm
(0,0059 ~ 0,0177 in)0,50 mm
(0,02 in)
Holgura del pie de biela “F”0,4 ~ 1,0 mm (0,02 ~ 0,04 in) 2,0 mm
(0,08 in)
Compensador:
Sistema de accionamiento del compensador Engranaje ----
Grado del aceite del filtro de aire: Aceite para filtros de aire de espuma
o un aceite equivalente---- Elemento Estándar Límite
T
B
B
T
B
T
ESPECIFICACIONES DE MANTENIMIENTO
