YAMAHA WR 450F 2007 Notices Demploi (in French)

SPEC

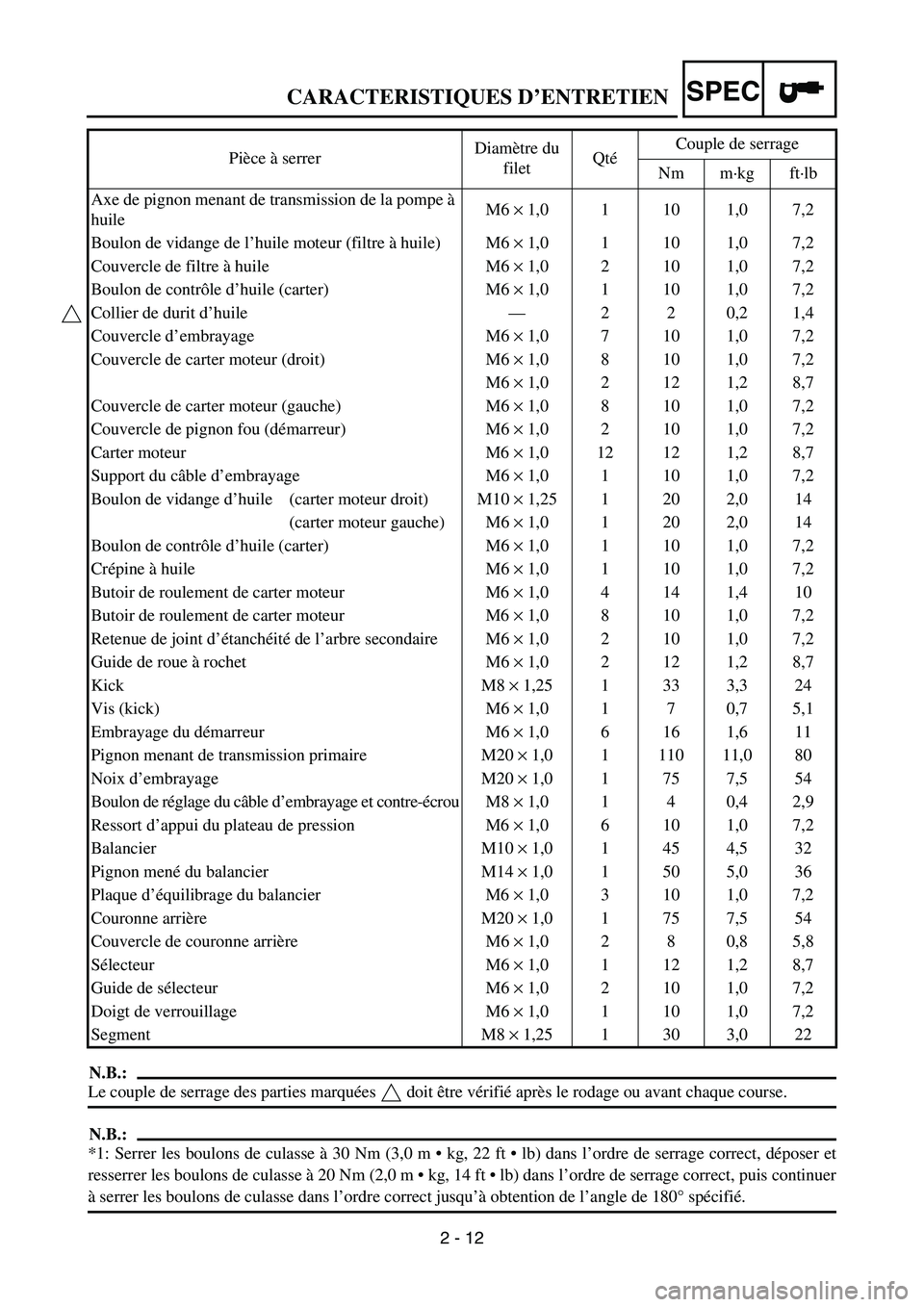

2 - 12
N.B.:
Le couple de serrage des parties marquées doit être vérifié après le rodage ou avant chaque course.
N.B.:
*1: Serrer les boulons de culasse à 30 Nm (3,0 m  kg, 22 ft  lb) dans l’ordre de serrage correct, déposer et
resserrer les boulons de culasse à 20 Nm (2,0 m  kg, 14 ft  lb) dans l’ordre de serrage correct, puis continuer
à serrer les boulons de culasse dans l’ordre correct jusqu’à obtention de l’angle de 180° spécifié. Axe de pignon menant de transmission de la pompe à
huileM6 × 1,0 1 10 1,0 7,2
Boulon de vidange de l’huile moteur (filtre à huile) M6 × 1,0 1 10 1,0 7,2
Couvercle de filtre à huile M6 × 1,0 2 10 1,0 7,2
Boulon de contrôle d’huile (carter) M6 × 1,0 1 10 1,0 7,2
Collier de durit d’huile—220,21,4
Couvercle d’embrayage M6 × 1,0 7 10 1,0 7,2
Couvercle de carter moteur (droit) M6 × 1,0 8 10 1,0 7,2
M6 × 1,0 2 12 1,2 8,7
Couvercle de carter moteur (gauche) M6 × 1,0 8 10 1,0 7,2
Couvercle de pignon fou (démarreur) M6 × 1,0 2 10 1,0 7,2
Carter moteur M6 × 1,0 12 12 1,2 8,7
Support du câble d’embrayage M6 × 1,0 1 10 1,0 7,2
Boulon de vidange d’huile (carter moteur droit) M10 × 1,25 1 20 2,0 14
(carter moteur gauche) M6 × 1,0 1 20 2,0 14
Boulon de contrôle d’huile (carter) M6 × 1,0 1 10 1,0 7,2
Crépine à huile M6 × 1,0 1 10 1,0 7,2
Butoir de roulement de carter moteur M6 × 1,0 4 14 1,4 10
Butoir de roulement de carter moteur M6 × 1,0 8 10 1,0 7,2
Retenue de joint d’étanchéité de l’arbre secondaire M6 × 1,0 2 10 1,0 7,2
Guide de roue à rochet M6 × 1,0 2 12 1,2 8,7
Kick M8 × 1,25 1 33 3,3 24
Vis (kick) M6 × 1,0 1 7 0,7 5,1
Embrayage du démarreur M6 × 1,0 6 16 1,6 11
Pignon menant de transmission primaire M20 × 1,0 1 110 11,0 80
Noix d’embrayage M20 × 1,0 1 75 7,5 54
Boulon de réglage du câble d’embrayage et contre-écrou M8 × 1,0 1 4 0,4 2,9
Ressort d’appui du plateau de pression M6 × 1,0 6 10 1,0 7,2
Balancier M10 × 1,0 1 45 4,5 32
Pignon mené du balancier M14 × 1,0 1 50 5,0 36
Plaque d’équilibrage du balancier M6 × 1,0 3 10 1,0 7,2
Couronne arrière M20 × 1,0 1 75 7,5 54
Couvercle de couronne arrière M6 × 1,0 2 8 0,8 5,8
Sélecteur M6 × 1,0 1 12 1,2 8,7
Guide de sélecteur M6 × 1,0 2 10 1,0 7,2
Doigt de verrouillage M6 × 1,0 1 10 1,0 7,2
Segment M8 × 1,25 1 30 3,0 22 Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
CARACTERISTIQUES D’ENTRETIEN

SPEC

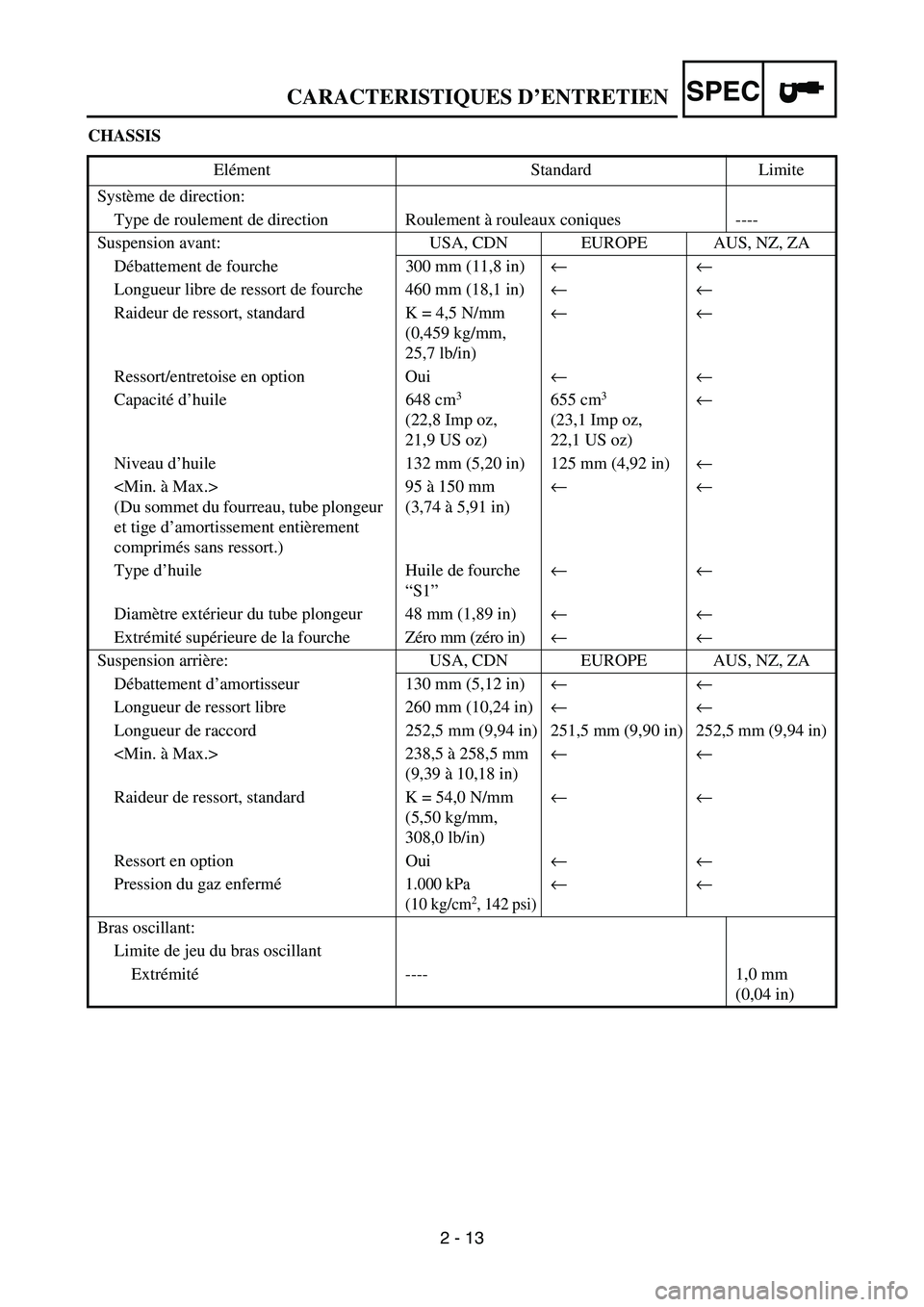

2 - 13 CHASSIS
Elément Standard Limite
Système de direction:
Type de roulement de direction Roulement à rouleaux coniques ----
Suspension avant: USA, CDN EUROPE AUS, NZ, ZA
Débattement de fourche 300 mm (11,8 in)← ←
Longueur libre de ressort de fourche 460 mm (18,1 in)← ←
Raideur de ressort, standard K = 4,5 N/mm
(0,459 kg/mm,
25,7 lb/in)← ←
Ressort/entretoise en option Oui← ←
Capacité d’huile 648 cm
3
(22,8 Imp oz,
21,9 US oz)655 cm3
(23,1 Imp oz,
22,1 US oz)←
Niveau d’huile 132 mm (5,20 in) 125 mm (4,92 in)←

(Du sommet du fourreau, tube plongeur
et tige d’amortissement entièrement
comprimés sans ressort.)95 à 150 mm
(3,74 à 5,91 in)← ←
Type d’huile Huile de fourche
“S1”← ←
Diamètre extérieur du tube plongeur 48 mm (1,89 in)← ←
Extrémité supérieure de la fourche Zéro mm (zéro in)← ←
Suspension arrière: USA, CDN EUROPE AUS, NZ, ZA
Débattement d’amortisseur 130 mm (5,12 in)← ←
Longueur de ressort libre 260 mm (10,24 in)← ←
Longueur de raccord 252,5 mm (9,94 in) 251,5 mm (9,90 in) 252,5 mm (9,94 in)
238,5 à 258,5 mm
(9,39 à 10,18 in)← ←
Raideur de ressort, standard K = 54,0 N/mm
(5,50 kg/mm,
308,0 lb/in)←←
Ressort en option Oui← ←
Pression du gaz enfermé
1.000 kPa
(10 kg/cm2, 142 psi)
← ←
Bras oscillant:
Limite de jeu du bras oscillant
Extrémité---- 1,0 mm
(0,04 in)
CARACTERISTIQUES D’ENTRETIEN

SPEC

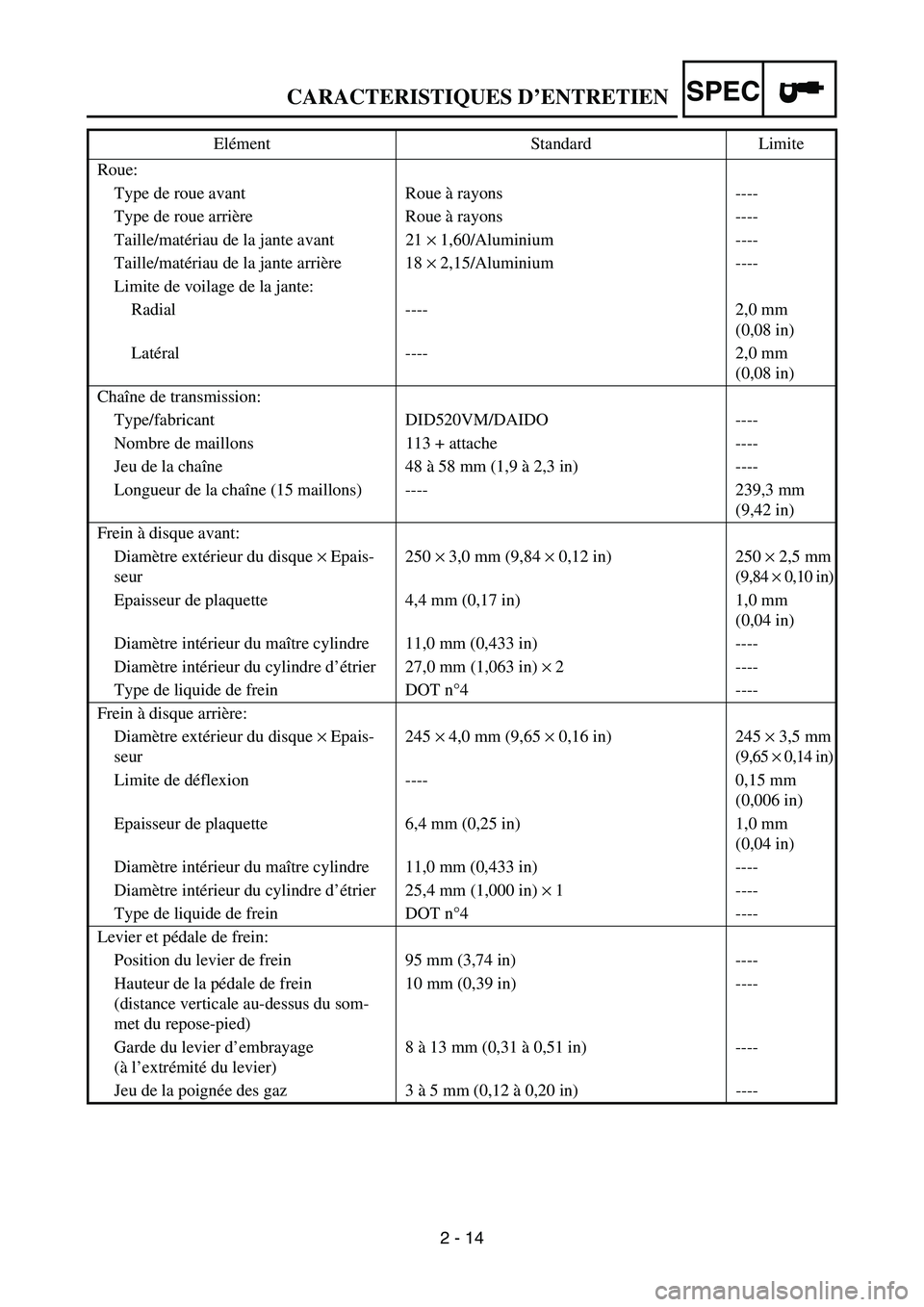

2 - 14 Roue:
Type de roue avant Roue à rayons ----
Type de roue arrière Roue à rayons ----
Taille/matériau de la jante avant 21 × 1,60/Aluminium ----
Taille/matériau de la jante arrière 18 × 2,15/Aluminium ----
Limite de voilage de la jante:
Radial ---- 2,0 mm
(0,08 in)
Latéral ---- 2,0 mm
(0,08 in)
Chaîne de transmission:
Type/fabricant DID520VM/DAIDO ----
Nombre de maillons 113 + attache ----
Jeu de la chaîne 48 à 58 mm (1,9 à 2,3 in) ----
Longueur de la chaîne (15 maillons) ---- 239,3 mm
(9,42 in)
Frein à disque avant:
Diamètre extérieur du disque × Epais-
seur250 × 3,0 mm (9,84 × 0,12 in) 250 × 2,5 mm
(9,84 × 0,10 in)
Epaisseur de plaquette 4,4 mm (0,17 in) 1,0 mm
(0,04 in)
Diamètre intérieur du maître cylindre 11,0 mm (0,433 in) ----
Diamètre intérieur du cylindre d’étrier 27,0 mm (1,063 in) × 2 ----
Type de liquide de frein DOT n°4 ----
Frein à disque arrière:
Diamètre extérieur du disque × Epais-
seur245 × 4,0 mm (9,65 × 0,16 in) 245 × 3,5 mm
(9,65 × 0,14 in)
Limite de déflexion ---- 0,15 mm
(0,006 in)
Epaisseur de plaquette 6,4 mm (0,25 in) 1,0 mm
(0,04 in)
Diamètre intérieur du maître cylindre 11,0 mm (0,433 in) ----
Diamètre intérieur du cylindre d’étrier 25,4 mm (1,000 in) × 1 ----
Type de liquide de frein DOT n°4 ----
Levier et pédale de frein:
Position du levier de frein 95 mm (3,74 in) ----
Hauteur de la pédale de frein
(distance verticale au-dessus du som-
met du repose-pied)10 mm (0,39 in) ----
Garde du levier d’embrayage
(à l’extrémité du levier)8 à 13 mm (0,31 à 0,51 in) ----
Jeu de la poignée des gaz 3 à 5 mm (0,12 à 0,20 in) ---- Elément Standard Limite
CARACTERISTIQUES D’ENTRETIEN

SPEC

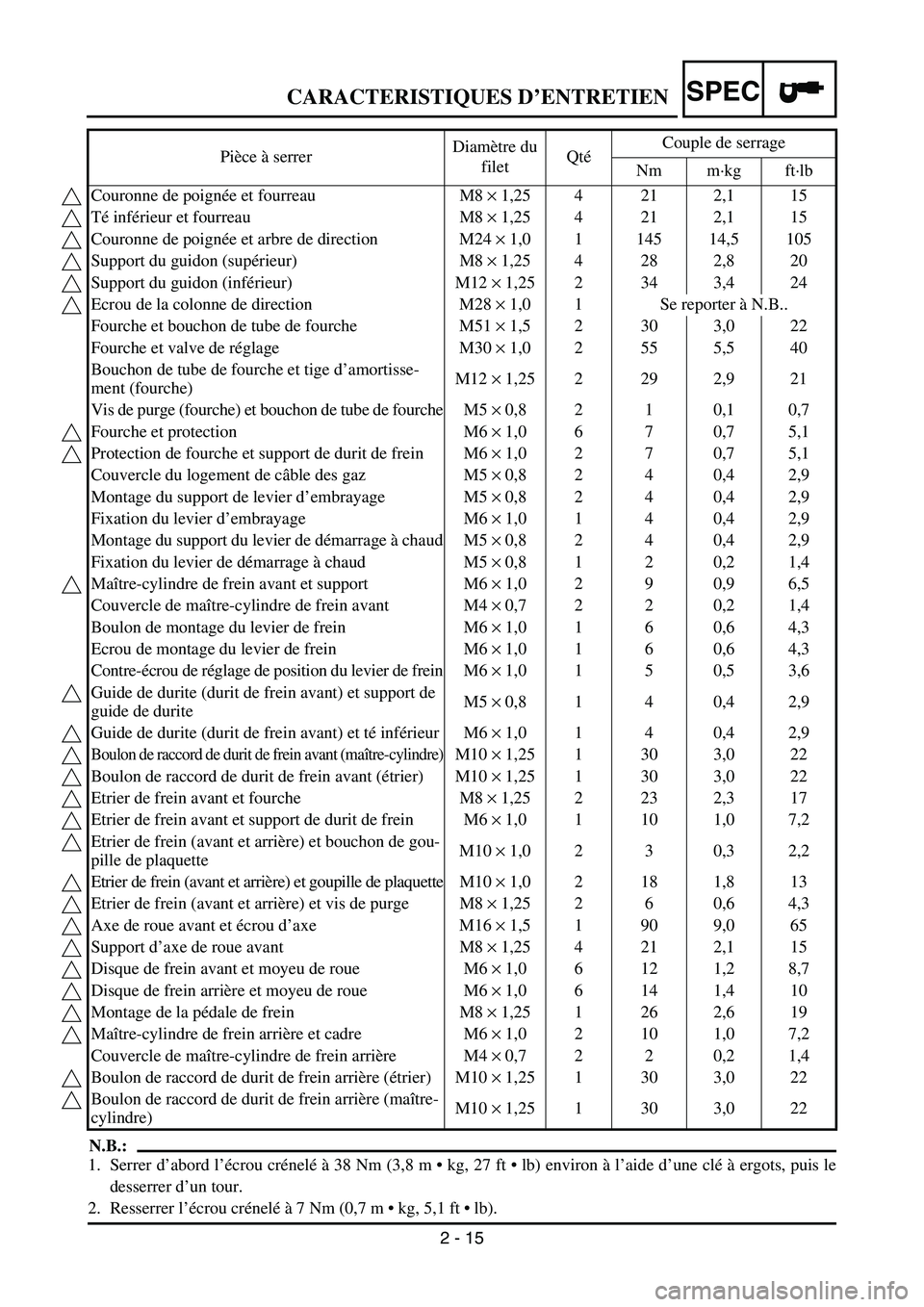

2 - 15
N.B.:
1. Serrer d’abord l’écrou crénelé à 38 Nm (3,8 m  kg, 27 ft  lb) environ à l’aide d’une clé à ergots, puis le
desserrer d’un tour.
2. Resserrer l’écrou crénelé à 7 Nm (0,7 m  kg, 5,1 ft  lb). Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
Couronne de poignée et fourreau M8 × 1,25 4 21 2,1 15
Té inférieur et fourreau M8 × 1,25 4 21 2,1 15
Couronne de poignée et arbre de direction M24 × 1,0 1 145 14,5 105
Support du guidon (supérieur) M8 × 1,25 4 28 2,8 20
Support du guidon (inférieur) M12 × 1,25 2 34 3,4 24
Ecrou de la colonne de direction M28 × 1,0 1 Se reporter à N.B..
Fourche et bouchon de tube de fourche M51 × 1,5 2 30 3,0 22
Fourche et valve de réglage M30 × 1,0 2 55 5,5 40
Bouchon de tube de fourche et tige d’amortisse-
ment (fourche)M12 × 1,25 2 29 2,9 21
Vis de purge (fourche) et bouchon de tube de fourche M5 × 0,8 2 1 0,1 0,7
Fourche et protection M6 × 1,0 6 7 0,7 5,1
Protection de fourche et support de durit de frein M6 × 1,0 2 7 0,7 5,1
Couvercle du logement de câble des gaz M5 × 0,8 2 4 0,4 2,9
Montage du support de levier d’embrayage M5 × 0,8 2 4 0,4 2,9
Fixation du levier d’embrayage M6 × 1,0 1 4 0,4 2,9
Montage du support du levier de démarrage à chaud M5 × 0,8 2 4 0,4 2,9
Fixation du levier de démarrage à chaud M5 × 0,8 1 2 0,2 1,4
Maître-cylindre de frein avant et support M6 × 1,0 2 9 0,9 6,5
Couvercle de maître-cylindre de frein avant M4 × 0,7 2 2 0,2 1,4
Boulon de montage du levier de frein M6 × 1,0 1 6 0,6 4,3
Ecrou de montage du levier de frein M6 × 1,0 1 6 0,6 4,3
Contre-écrou de réglage de position du levier de frein M6 × 1,0 1 5 0,5 3,6
Guide de durite (durit de frein avant) et support de
guide de duriteM5 × 0,8 1 4 0,4 2,9
Guide de durite (durit de frein avant) et té inférieur M6 × 1,0 1 4 0,4 2,9
Boulon de raccord de durit de frein avant (maître-cylindre)M10 × 1,25 1 30 3,0 22
Boulon de raccord de durit de frein avant (étrier) M10 × 1,25 1 30 3,0 22
Etrier de frein avant et fourche M8 × 1,25 2 23 2,3 17
Etrier de frein avant et support de durit de frein M6 × 1,0 1 10 1,0 7,2
Etrier de frein (avant et arrière) et bouchon de gou-
pille de plaquetteM10 × 1,0 2 3 0,3 2,2
Etrier de frein (avant et arrière) et goupille de plaquette M10 × 1,0 2 18 1,8 13
Etrier de frein (avant et arrière) et vis de purge M8 × 1,25 2 6 0,6 4,3
Axe de roue avant et écrou d’axe M16 × 1,5 1 90 9,0 65
Support d’axe de roue avant M8 × 1,25 4 21 2,1 15
Disque de frein avant et moyeu de roue M6 × 1,0 6 12 1,2 8,7
Disque de frein arrière et moyeu de roue M6 × 1,0 6 14 1,4 10
Montage de la pédale de frein M8 × 1,25 1 26 2,6 19
Maître-cylindre de frein arrière et cadre M6 × 1,0 2 10 1,0 7,2
Couvercle de maître-cylindre de frein arrière M4 × 0,7 2 2 0,2 1,4
Boulon de raccord de durit de frein arrière (étrier) M10 × 1,25 1 30 3,0 22
Boulon de raccord de durit de frein arrière (maître-
cylindre)M10 × 1,25 1 30 3,0 22
CARACTERISTIQUES D’ENTRETIEN

SPEC

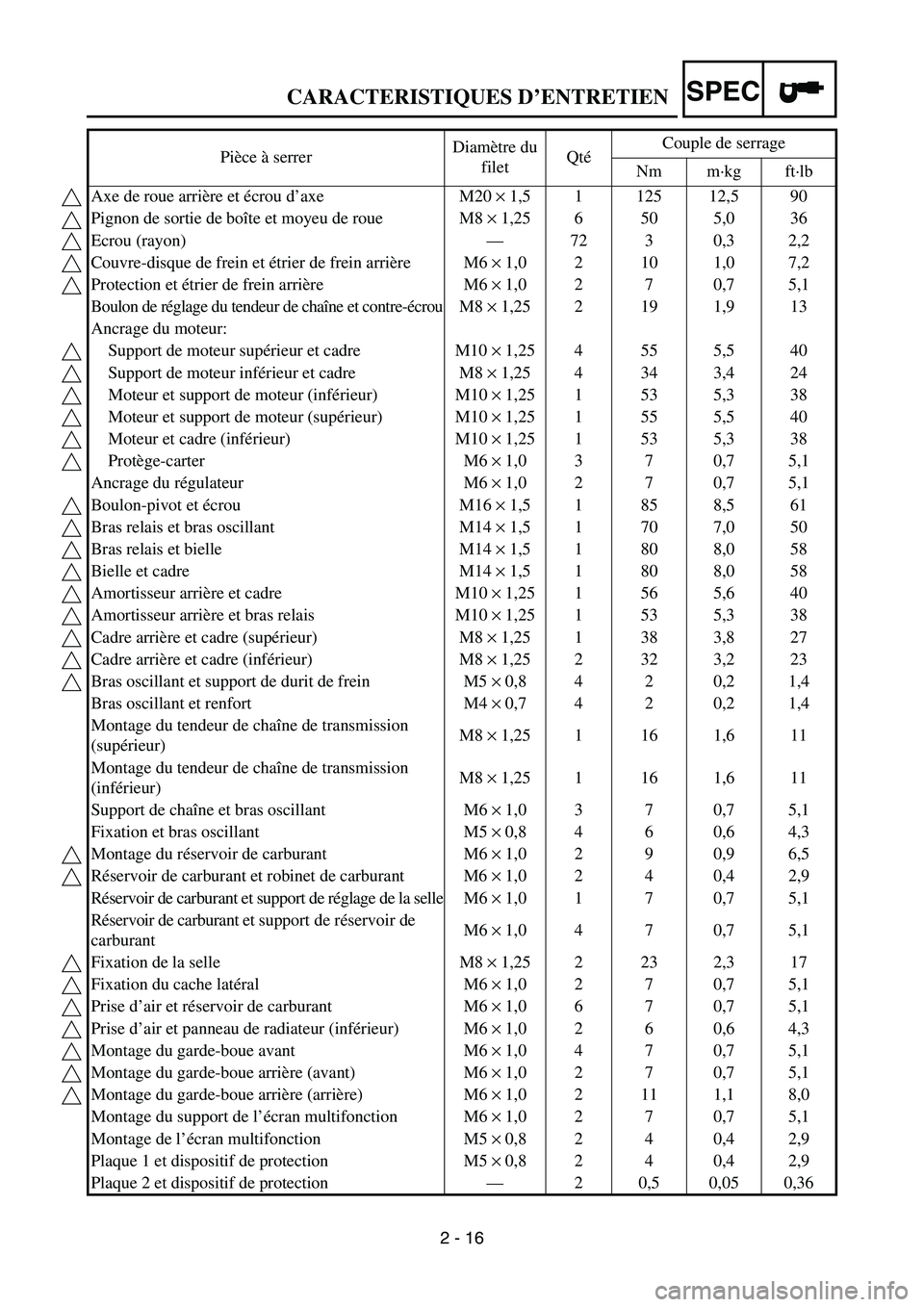

2 - 16 Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
Axe de roue arrière et écrou d’axe M20 × 1,5 1 125 12,5 90
Pignon de sortie de boîte et moyeu de roue M8 × 1,25 6 50 5,0 36
Ecrou (rayon)—72 3 0,3 2,2
Couvre-disque de frein et étrier de frein arrière M6 × 1,0 2 10 1,0 7,2
Protection et étrier de frein arrière M6 × 1,0 2 7 0,7 5,1
Boulon de réglage du tendeur de chaîne et contre-écrouM8 × 1,25 2 19 1,9 13
Ancrage du moteur:
Support de moteur supérieur et cadre M10 × 1,25 4 55 5,5 40
Support de moteur inférieur et cadre M8 × 1,25 4 34 3,4 24
Moteur et support de moteur (inférieur) M10 × 1,25 1 53 5,3 38
Moteur et support de moteur (supérieur) M10 × 1,25 1 55 5,5 40
Moteur et cadre (inférieur) M10 × 1,25 1 53 5,3 38
Protège-carter M6 × 1,0 3 7 0,7 5,1
Ancrage du régulateur M6 × 1,0 2 7 0,7 5,1
Boulon-pivot et écrou M16 × 1,5 1 85 8,5 61
Bras relais et bras oscillant M14 × 1,5 1 70 7,0 50
Bras relais et bielle M14 × 1,5 1 80 8,0 58
Bielle et cadre M14 × 1,5 1 80 8,0 58
Amortisseur arrière et cadre M10 × 1,25 1 56 5,6 40
Amortisseur arrière et bras relais M10 × 1,25 1 53 5,3 38
Cadre arrière et cadre (supérieur) M8 × 1,25 1 38 3,8 27
Cadre arrière et cadre (inférieur) M8 × 1,25 2 32 3,2 23
Bras oscillant et support de durit de frein M5 × 0,8 4 2 0,2 1,4
Bras oscillant et renfort M4 × 0,7 4 2 0,2 1,4
Montage du tendeur de chaîne de transmission
(supérieur)M8 × 1,25 1 16 1,6 11
Montage du tendeur de chaîne de transmission
(inférieur)M8 × 1,25 1 16 1,6 11
Support de chaîne et bras oscillant M6 × 1,0 3 7 0,7 5,1
Fixation et bras oscillant M5 × 0,8 4 6 0,6 4,3
Montage du réservoir de carburant M6 × 1,0 2 9 0,9 6,5
Réservoir de carburant et robinet de carburant M6 × 1,0 2 4 0,4 2,9
Réservoir de carburant et support de réglage de la selleM6 × 1,0 1 7 0,7 5,1
Réservoir de carburant et support de réservoir de
carburantM6 × 1,0 4 7 0,7 5,1
Fixation de la selle M8 × 1,25 2 23 2,3 17
Fixation du cache latéral M6 × 1,0 2 7 0,7 5,1
Prise d’air et réservoir de carburant M6 × 1,0 6 7 0,7 5,1
Prise d’air et panneau de radiateur (inférieur) M6 × 1,0 2 6 0,6 4,3
Montage du garde-boue avant M6 × 1,0 4 7 0,7 5,1
Montage du garde-boue arrière (avant) M6 × 1,0 2 7 0,7 5,1
Montage du garde-boue arrière (arrière) M6 × 1,0 2 11 1,1 8,0
Montage du support de l’écran multifonction M6 × 1,0 2 7 0,7 5,1
Montage de l’écran multifonction M5 × 0,8 2 4 0,4 2,9
Plaque 1 et dispositif de protection M5 × 0,8 2 4 0,4 2,9
Plaque 2 et dispositif de protection—2 0,5 0,05 0,36
CARACTERISTIQUES D’ENTRETIEN

SPEC

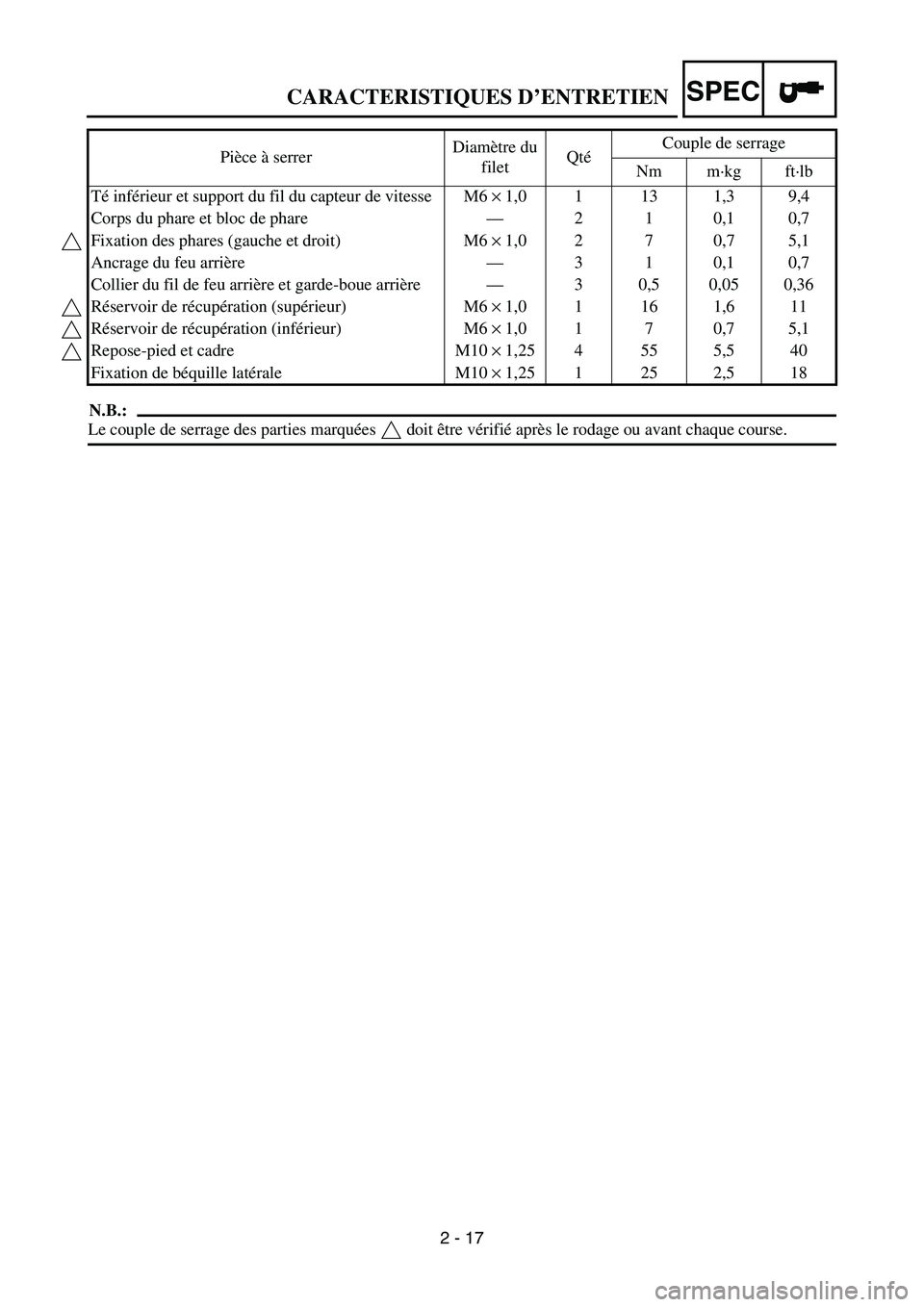

2 - 17
N.B.:
Le couple de serrage des parties marquées doit être vérifié après le rodage ou avant chaque course. Té inférieur et support du fil du capteur de vitesse M6 × 1,0 1 13 1,3 9,4
Corps du phare et bloc de phare—210,10,7
Fixation des phares (gauche et droit) M6 × 1,0 2 7 0,7 5,1
Ancrage du feu arrière—310,10,7
Collier du fil de feu arrière et garde-boue arrière—3 0,5 0,05 0,36
Réservoir de récupération (supérieur) M6 × 1,0 1 16 1,6 11
Réservoir de récupération (inférieur) M6 × 1,0 1 7 0,7 5,1
Repose-pied et cadre M10 × 1,25 4 55 5,5 40
Fixation de béquille latérale M10 × 1,25 1 25 2,5 18 Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
CARACTERISTIQUES D’ENTRETIEN

SPEC

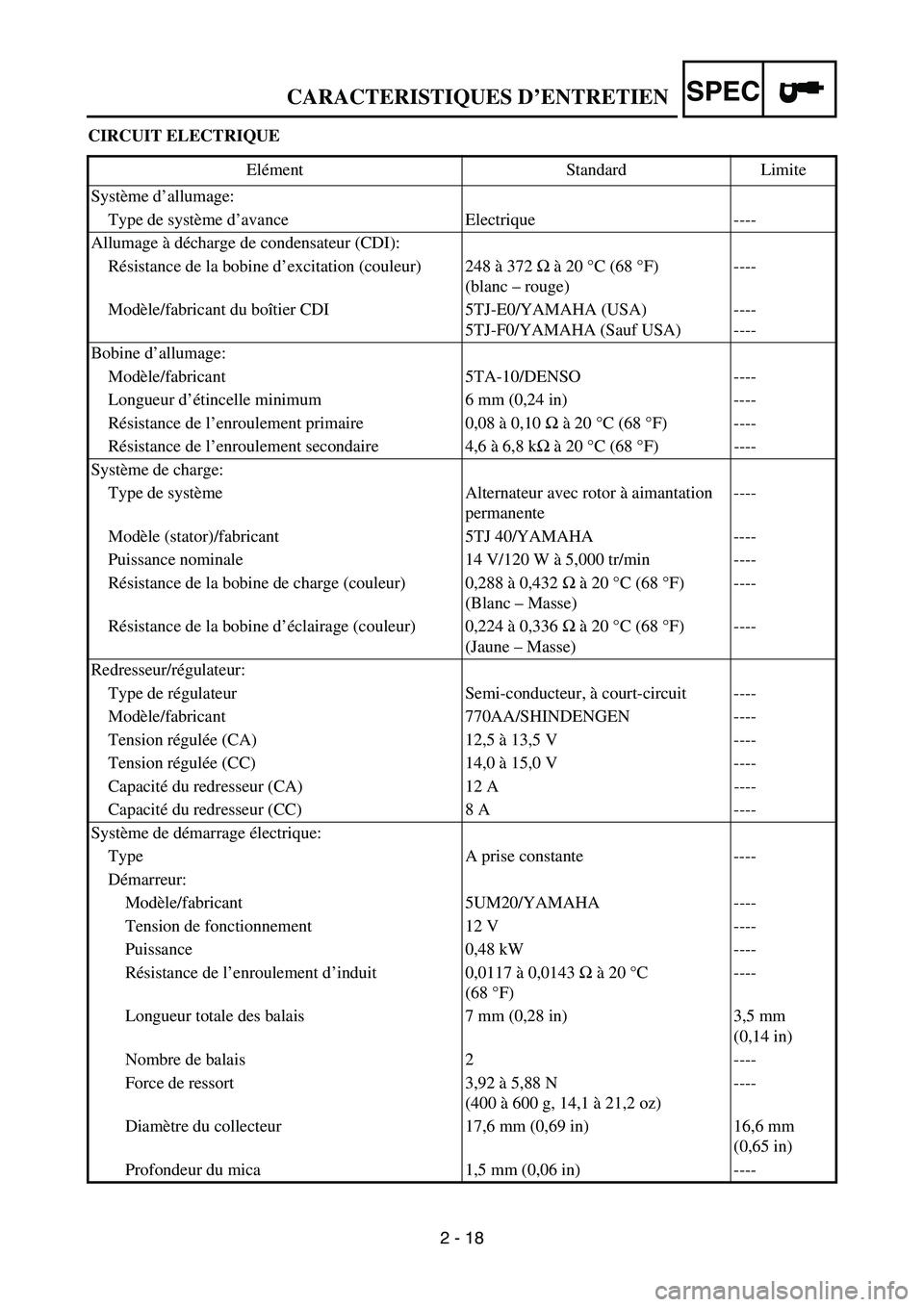

2 - 18 CIRCUIT ELECTRIQUE
Elément Standard Limite
Système d’allumage:
Type de système d’avance Electrique ----
Allumage à décharge de condensateur (CDI):
Résistance de la bobine d’excitation (couleur) 248 à 372 Ω à 20 °C (68 °F)
(blanc – rouge)----
Modèle/fabricant du boîtier CDI 5TJ-E0/YAMAHA (USA)
5TJ-F0/YAMAHA (Sauf USA)----
----
Bobine d’allumage:
Modèle/fabricant 5TA-10/DENSO ----
Longueur d’étincelle minimum 6 mm (0,24 in) ----
Résistance de l’enroulement primaire 0,08 à 0,10 Ω à 20 °C (68 °F) ----
Résistance de l’enroulement secondaire 4,6 à 6,8 kΩ à 20 °C (68 °F) ----
Système de charge:
Type de système Alternateur avec rotor à aimantation
permanente----
Modèle (stator)/fabricant 5TJ 40/YAMAHA ----
Puissance nominale 14 V/120 W à 5,000 tr/min ----
Résistance de la bobine de charge (couleur) 0,288 à 0,432 Ω à 20 °C (68 °F)
(Blanc – Masse)----
Résistance de la bobine d’éclairage (couleur) 0,224 à 0,336 Ω à 20 °C (68 °F)
(Jaune – Masse)----
Redresseur/régulateur:
Type de régulateur Semi-conducteur, à court-circuit ----
Modèle/fabricant 770AA/SHINDENGEN ----
Tension régulée (CA) 12,5 à 13,5 V ----
Tension régulée (CC) 14,0 à 15,0 V ----
Capacité du redresseur (CA) 12 A ----
Capacité du redresseur (CC) 8 A ----
Système de démarrage électrique:
Type A prise constante ----
Démarreur:
Modèle/fabricant 5UM20/YAMAHA ----
Tension de fonctionnement 12 V ----
Puissance 0,48 kW ----
Résistance de l’enroulement d’induit 0,0117 à 0,0143 Ω à 20 °C
(68 °F)----
Longueur totale des balais 7 mm (0,28 in) 3,5 mm
(0,14 in)
Nombre de balais 2 ----
Force de ressort 3,92 à 5,88 N
(400 à 600 g, 14,1 à 21,2 oz)----
Diamètre du collecteur 17,6 mm (0,69 in) 16,6 mm
(0,65 in)
Profondeur du mica 1,5 mm (0,06 in) ----
CARACTERISTIQUES D’ENTRETIEN

SPEC
2 - 19

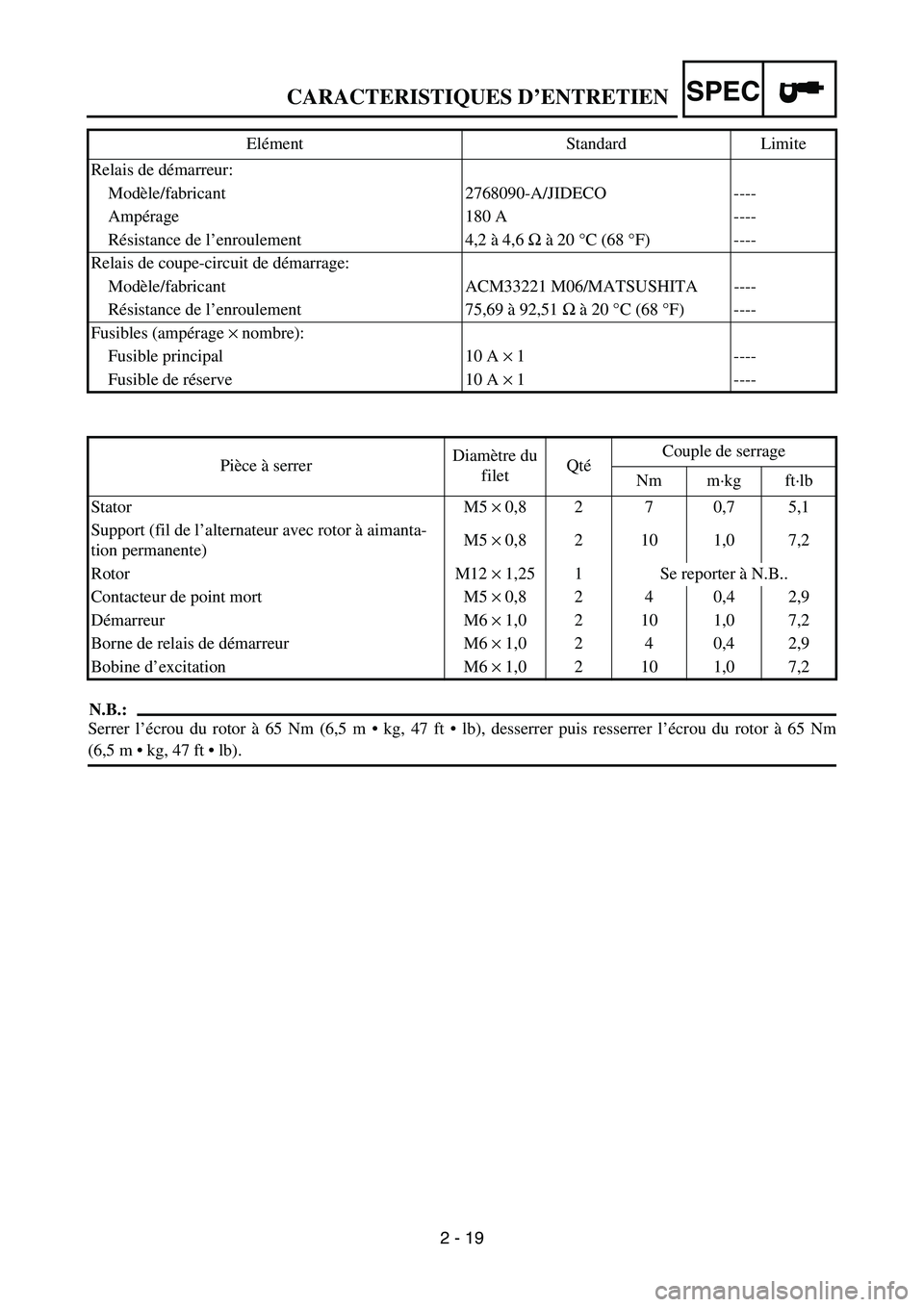

N.B.:
Serrer l’écrou du rotor à 65 Nm (6,5 m  kg, 47 ft  lb), desserrer puis resserrer l’écrou du rotor à 65 Nm
(6,5 m  kg, 47 ft  lb). Relais de démarreur:
Modèle/fabricant 2768090-A/JIDECO ----
Ampérage 180 A ----
Résistance de l’enroulement 4,2 à 4,6 Ω à 20 °C (68 °F) ----
Relais de coupe-circuit de démarrage:
Modèle/fabricant ACM33221 M06/MATSUSHITA ----
Résistance de l’enroulement 75,69 à 92,51 Ω à 20 °C (68 °F) ----
Fusibles (ampérage × nombre):
Fusible principal 10 A × 1 ----
Fusible de réserve 10 A × 1 ----
Pièce à serrerDiamètre du
filetQtéCouple de serrage
Nm m·kg ft·lb
Stator M5 × 0,8 2 7 0,7 5,1
Support (fil de l’alternateur avec rotor à aimanta-
tion permanente)M5 × 0,8 2 10 1,0 7,2
Rotor M12 × 1,25 1 Se reporter à N.B..
Contacteur de point mort M5 × 0,8 2 4 0,4 2,9
Démarreur M6 × 1,0 2 10 1,0 7,2
Borne de relais de démarreur M6 × 1,0 2 4 0,4 2,9
Bobine d’excitation M6 × 1,0 2 10 1,0 7,2 Elément Standard Limite
CARACTERISTIQUES D’ENTRETIEN

SPEC
2 - 20

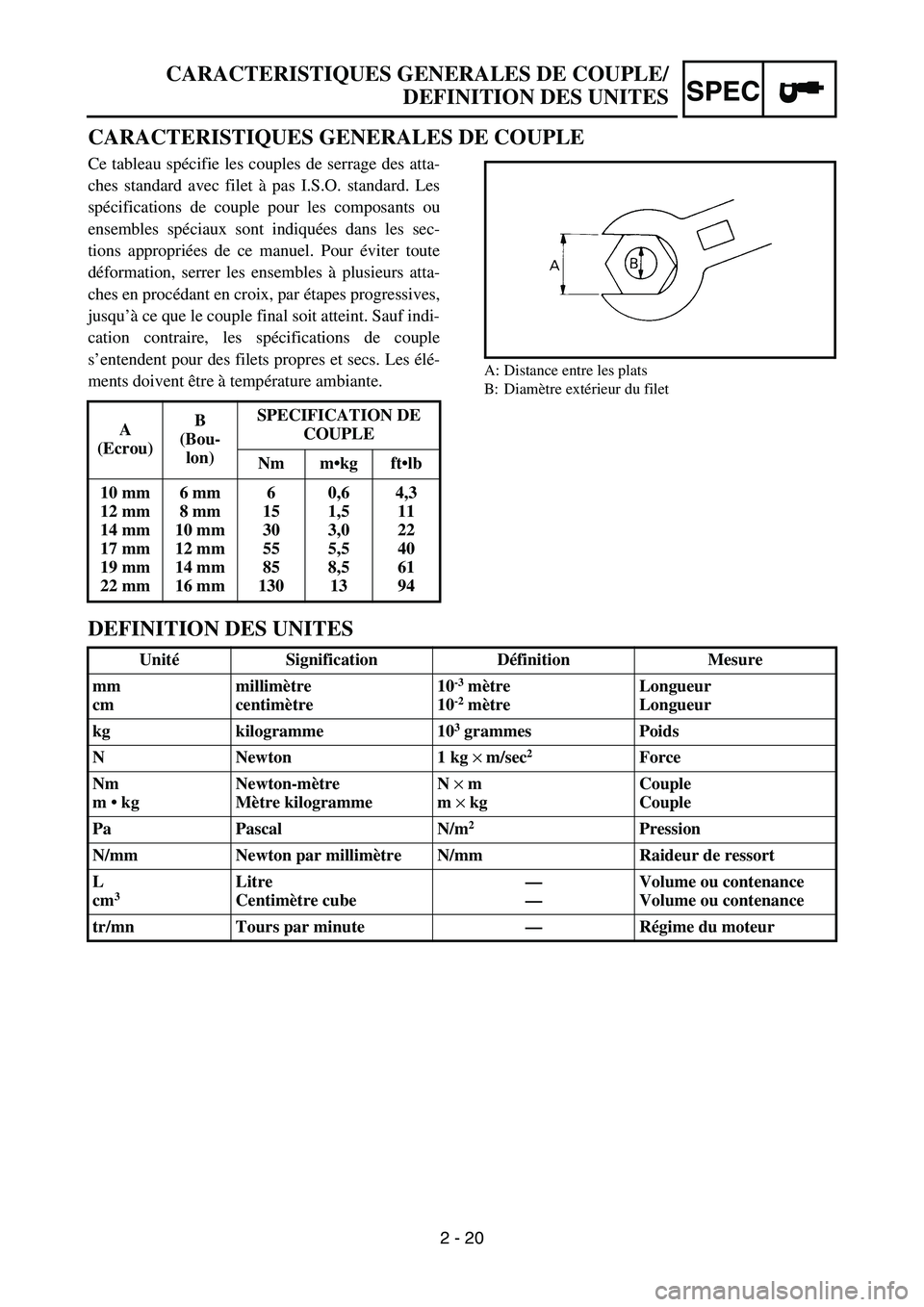

CARACTERISTIQUES GENERALES DE COUPLE
Ce tableau spécifie les couples de serrage des atta-
ches standard avec filet à pas I.S.O. standard. Les
spécifications de couple pour les composants ou
ensembles spéciaux sont indiquées dans les sec-
tions appropriées de ce manuel. Pour éviter toute
déformation, serrer les ensembles à plusieurs atta-
ches en procédant en croix, par étapes progressives,
jusqu’à ce que le couple final soit atteint. Sauf indi-
cation contraire, les spécifications de couple
s’entendent pour des filets propres et secs. Les élé-
ments doivent être à température ambiante.
A: Distance entre les plats
B: Diamètre extérieur du filet
DEFINITION DES UNITES
A
(Ecrou)B
(Bou-
lon)SPECIFICATION DE
COUPLE
Nm mkg ftlb
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300,6
1,5
3,0
5,5
8,5
134,3
11
22
40
61
94
UnitéSignification Définition Mesure
mm
cmmillimètre
centimètre10
-3 mètre
10-2 mètreLongueur
Longueur
kg kilogramme 10
3 grammes Poids
N Newton 1 kg ×
m/sec
2Force
Nm
m  kgNewton-mètre
Mètre kilogrammeN ×
m
m ×
kgCouple
Couple
Pa Pascal N/m
2Pression
N/mm Newton par millimètre N/mm Raideur de ressort
L
cm
3 Litre
Centimètre cube—
—Volume ou contenance
Volume ou contenance
tr/mn Tours par minute—Régime du moteur
CARACTERISTIQUES GENERALES DE COUPLE/
DEFINITION DES UNITES

SPEC
2 - 1

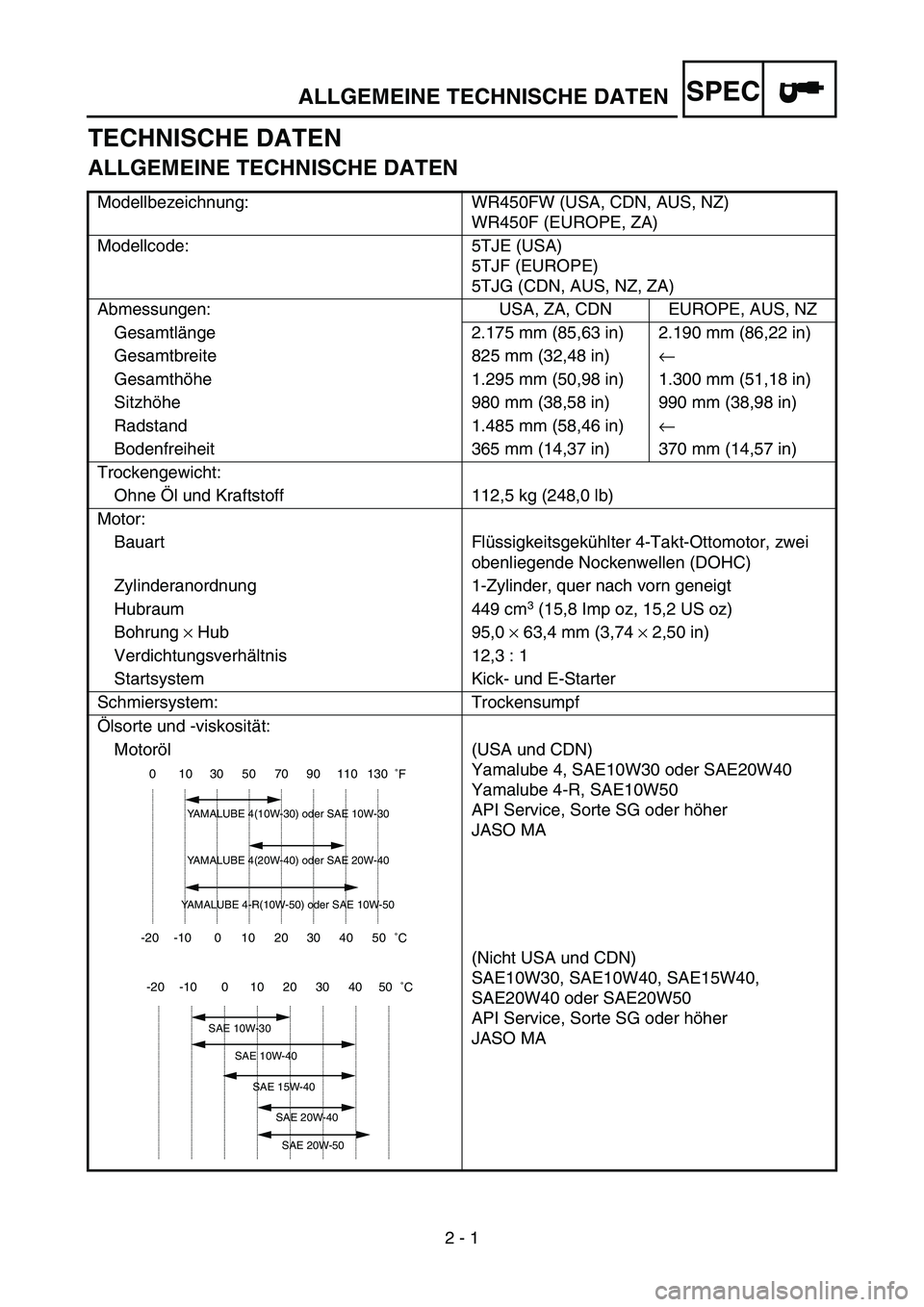

TECHNISCHE DATEN
ALLGEMEINE TECHNISCHE DATEN
Modellbezeichnung: WR450FW (USA, CDN, AUS, NZ)
WR450F (EUROPE, ZA)
Modellcode: 5TJE (USA)
5TJF (EUROPE)
5TJG (CDN, AUS, NZ, ZA)
Abmessungen: USA, ZA, CDN EUROPE, AUS, NZ
Gesamtlänge 2.175 mm (85,63 in) 2.190 mm (86,22 in)
Gesamtbreite 825 mm (32,48 in)←
Gesamthöhe 1.295 mm (50,98 in) 1.300 mm (51,18 in)
Sitzhöhe 980 mm (38,58 in) 990 mm (38,98 in)
Radstand 1.485 mm (58,46 in)←
Bodenfreiheit 365 mm (14,37 in) 370 mm (14,57 in)
Trockengewicht:
Ohne Öl und Kraftstoff 112,5 kg (248,0 lb)
Motor:
Bauart Flüssigkeitsgekühlter 4-Takt-Ottomotor, zwei
obenliegende Nockenwellen (DOHC)
Zylinderanordnung 1-Zylinder, quer nach vorn geneigt
Hubraum 449 cm
3 (15,8 Imp oz, 15,2 US oz)
Bohrung × Hub 95,0 × 63,4 mm (3,74 × 2,50 in)
Verdichtungsverhältnis 12,3 : 1
Startsystem Kick- und E-Starter
Schmiersystem: Trockensumpf
Ölsorte und -viskosität:
Motoröl (USA und CDN)
Yamalube 4, SAE10W30 oder SAE20W40
Yamalube 4-R, SAE10W50
API Service, Sorte SG oder höher
JASO MA
(Nicht USA und CDN)
SAE10W30, SAE10W40, SAE15W40,
SAE20W40 oder SAE20W50
API Service, Sorte SG oder höher
JASO MA
-20 -10 0 10 20 30 40 50
˚C 0 10 30 50 70 90 110 130
˚F
YAMALUBE 4(10W-30) oder SAE 10W-30
YAMALUBE 4(20W-40) oder SAE 20W-40
YAMALUBE 4-R(10W-50) oder SAE 10W-50
-20 -10 0 10 20 30 40 50
˚C
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40
SAE 20W-50
ALLGEMEINE TECHNISCHE DATEN
