–+ELEC
5. Messen:
Kohlebürsten-Länge a
Nicht nach Vorgabe → Kohle-
bürsten satzweise erneuern.
Min. Kohlebürsten-
Länge:
3,5 mm (0,14 in)
6. Messen:
Federkraft der Kohlebürsten-
Federn
Nicht nach Vorgabe → Kohle-
bürsten-Federn satzweise
erneuern.
Federkraft der Kohle-
bürsten-Federn:
3,92–5,88 N
(400–600 gf,
14,1–21,2 oz)
ZUSAMMENBAU
1. Montieren:
Kohlebürsten-Feder 1
Kohlebürste 2
2. Montieren:
Anker 1
Bei der Montage die Kohle-
bürste mit einem flachen
Schraubendreher niederhal-
ten.
ACHTUNG:
Dabei vorsichtig vorgehen, um die
Kohlebürste nicht zu beschädi-
gen. 5. Mesurer:
Longueur des balais a
Hors spécifications → Remplacer
ensemble tous les balais.
Longueur min. des balais:
3,5 mm (0,14 in)
6. Mesurer:
Force de ressort de balai
Hors spécifications → Remplacer
ensemble tous les balais.
Force de ressort de balai:
3,92 à 5,88 N
(400 à 600 gf,
14,1 à 21,2 oz)
MONTAGE
1. Monter:
Ressort de balai 1
Balai 2
2. Monter:
Ensemble d’induit 1
Monter tout en appuyant sur le
balai à l’aide d’un fin tournevis.
ATTENTION:
Veiller à ne pas endommager le balai
pendant le montage.5. Medir:
Longitud de la escobilla a
Fuera del valor especificado →
Cambiar el conjunto de las esco-
billas.
Longitud mínima de la
escobilla:
3,5 mm (0,14 in)
6. Medir:
Tensión del muelle de escobilla
Fuera del valor especificado →
Cambiar el conjunto de muelles
de las escobillas.
Tensión del muelle de esco-
billa:
3,92 ~ 5,88 N
(400 ~ 600 gf,
14,1 ~ 21,2 oz)
MONTAJE
1. Instalar:
Muelle de escobilla 1
Escobilla 2
2. Instalar:
Conjunto del inducido 1
Instálelo mientras mantiene abajo
la escobilla con la ayuda de un
destornillador fino.
ATENCION:
Tenga cuidado de no dañar la escobi-
lla durante la instalación.

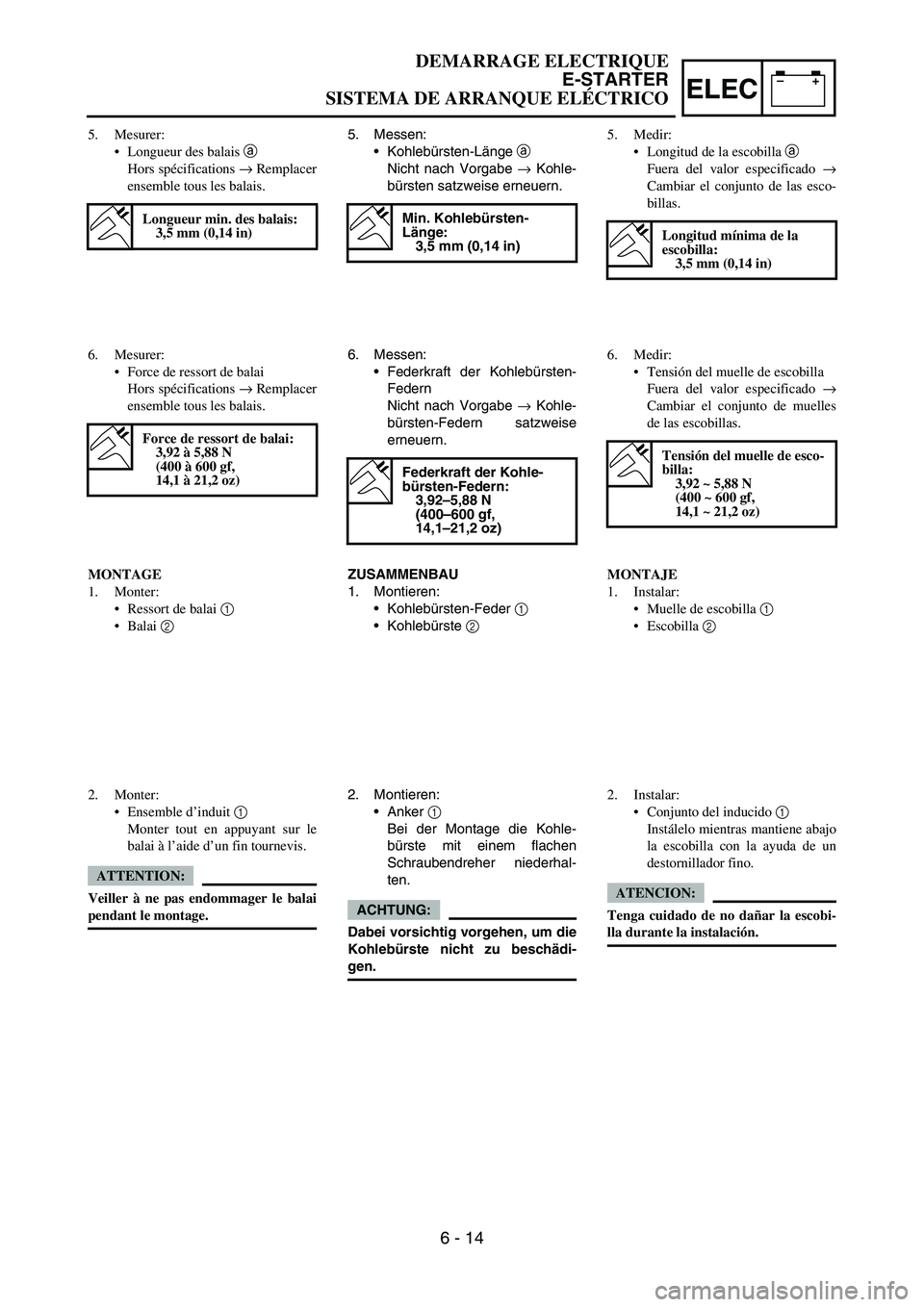

DEMARRAGE ELECTRIQUE
E-STARTER
SISTEMA DE ARRANQUE ELÉCTRICO
6 - 14

–+ELEC

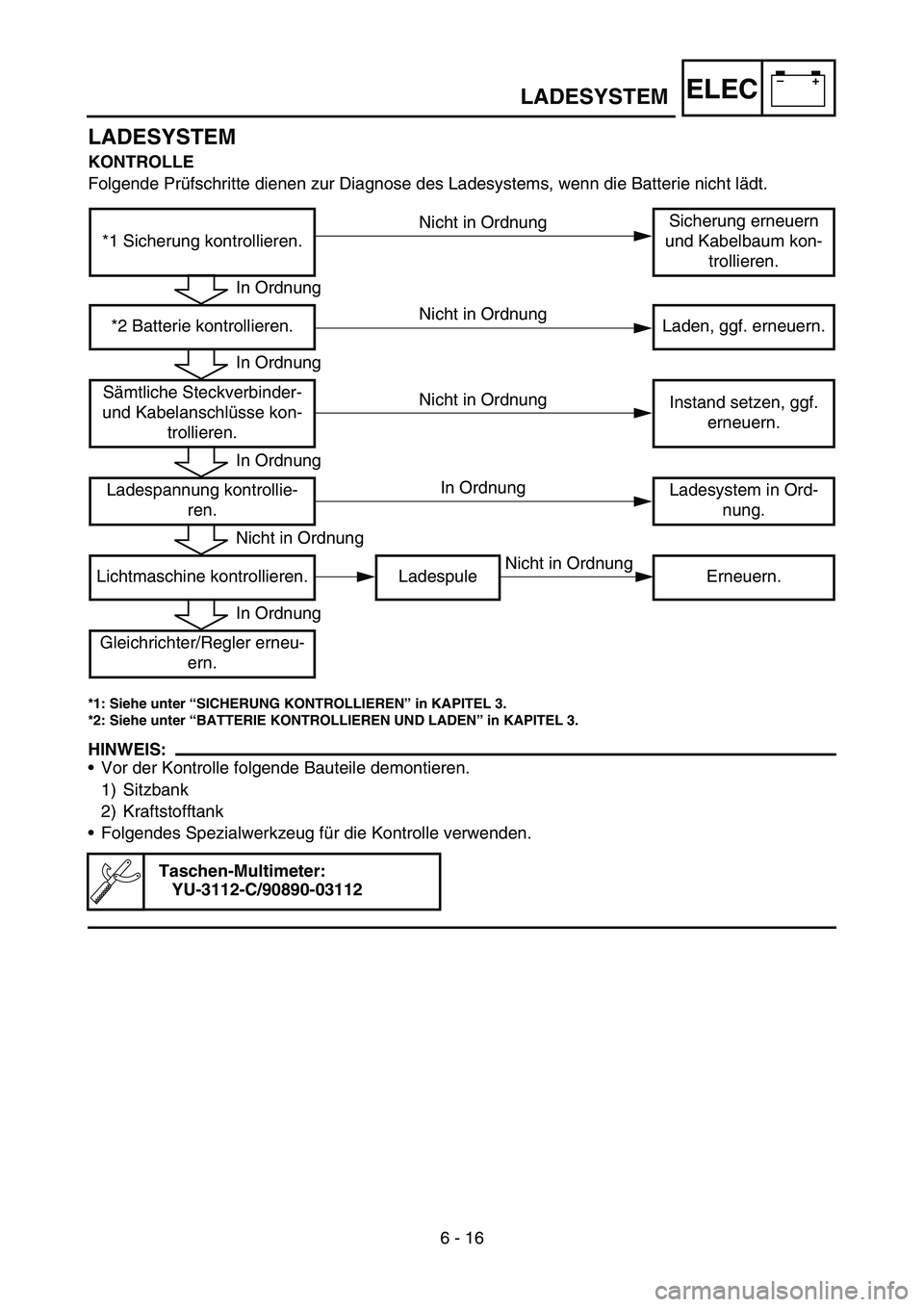

LADESYSTEM
KONTROLLE
Folgende Prüfschritte dienen zur Diagnose des Ladesystems, wenn die Batterie nicht lädt.
*1: Siehe unter “SICHERUNG KONTROLLIEREN” in KAPITEL 3.
*2: Siehe unter “BATTERIE KONTROLLIEREN UND LADEN” in KAPITEL 3.
HINWEIS:
Vor der Kontrolle folgende Bauteile demontieren.
1) Sitzbank
2) Kraftstofftank
Folgendes Spezialwerkzeug für die Kontrolle verwenden.
Taschen-Multimeter:
YU-3112-C/90890-03112
*1 Sicherung kontrollieren.Sicherung erneuern
und Kabelbaum kon-
trollieren.
*2 Batterie kontrollieren. Laden, ggf. erneuern.
Sämtliche Steckverbinder-
und Kabelanschlüsse kon-
trollieren.Instand setzen, ggf.
erneuern.
Ladespannung kontrollie-
ren.Ladesystem in Ord-
nung.
Lichtmaschine kontrollieren. Ladespule Erneuern.
Gleichrichter/Regler erneu-
ern.
In Ordnung
In Ordnung
In Ordnung
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
Nicht in Ordnung Nicht in Ordnung
Nicht in Ordnung In Ordnung
LADESYSTEM
6 - 16

–+ELEC

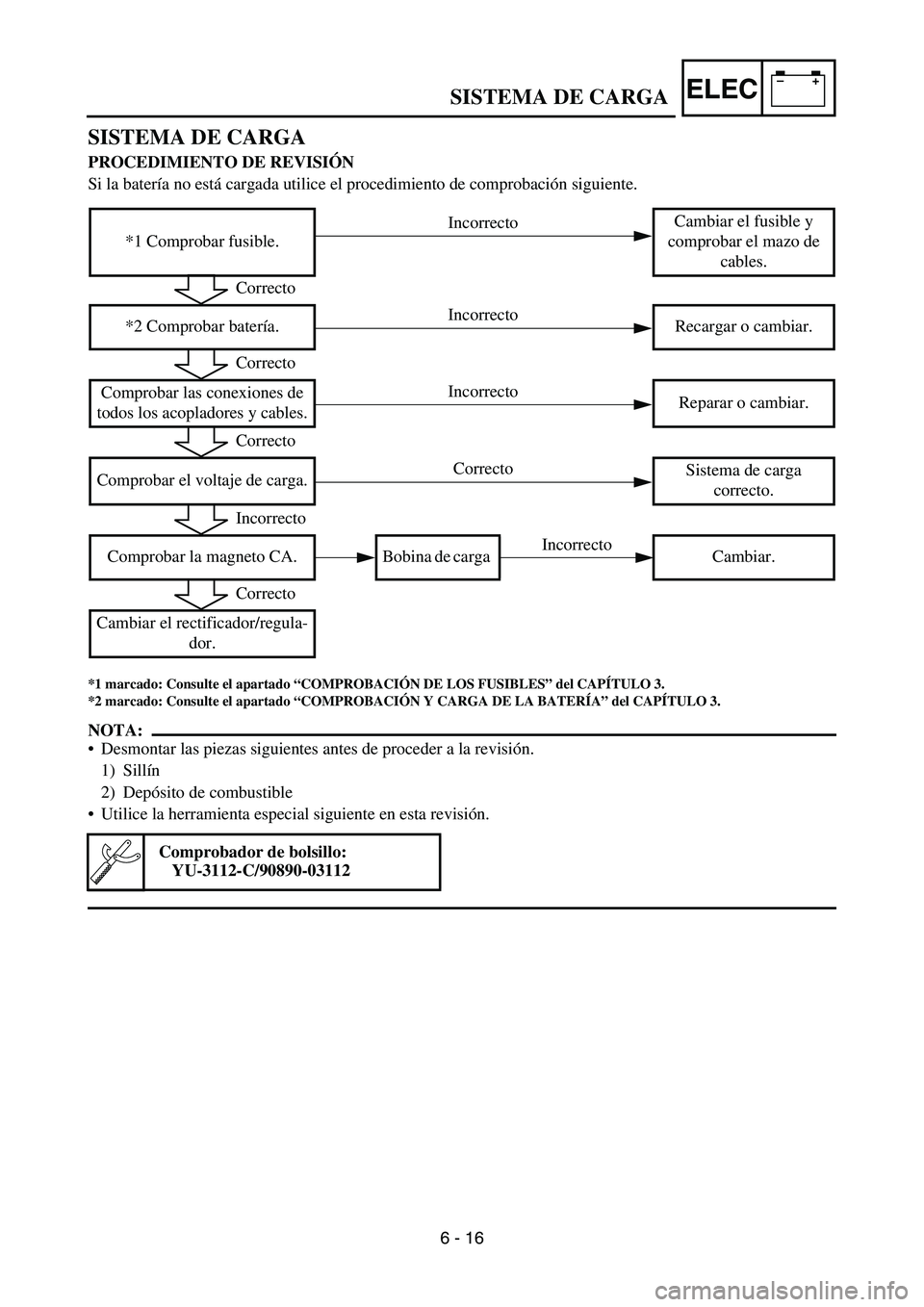

SISTEMA DE CARGA
PROCEDIMIENTO DE REVISIÓN
Si la batería no está cargada utilice el procedimiento de comprobación siguiente.
*1 marcado: Consulte el apartado “COMPROBACIÓN DE LOS FUSIBLES” del CAPÍTULO 3.
*2 marcado: Consulte el apartado “COMPROBACIÓN Y CARGA DE LA BATERÍA” del CAPÍTULO 3.
NOTA:
Desmontar las piezas siguientes antes de proceder a la revisión.
1) Sillín
2) Depósito de combustible
Utilice la herramienta especial siguiente en esta revisión.
Comprobador de bolsillo:
YU-3112-C/90890-03112
*1 Comprobar fusible.Cambiar el fusible y
comprobar el mazo de
cables.
*2 Comprobar batería. Recargar o cambiar.
Comprobar las conexiones de
todos los acopladores y cables.Reparar o cambiar.
Comprobar el voltaje de carga.Sistema de carga
correcto.
Comprobar la magneto CA. Bobina de carga Cambiar.
Cambiar el rectificador/regula-
dor.
Correcto
Correcto
Correcto
Incorrecto
Correcto
Incorrecto
Incorrecto Incorrecto
Incorrecto Correcto
SISTEMA DE CARGA
6 - 16

–+ELEC

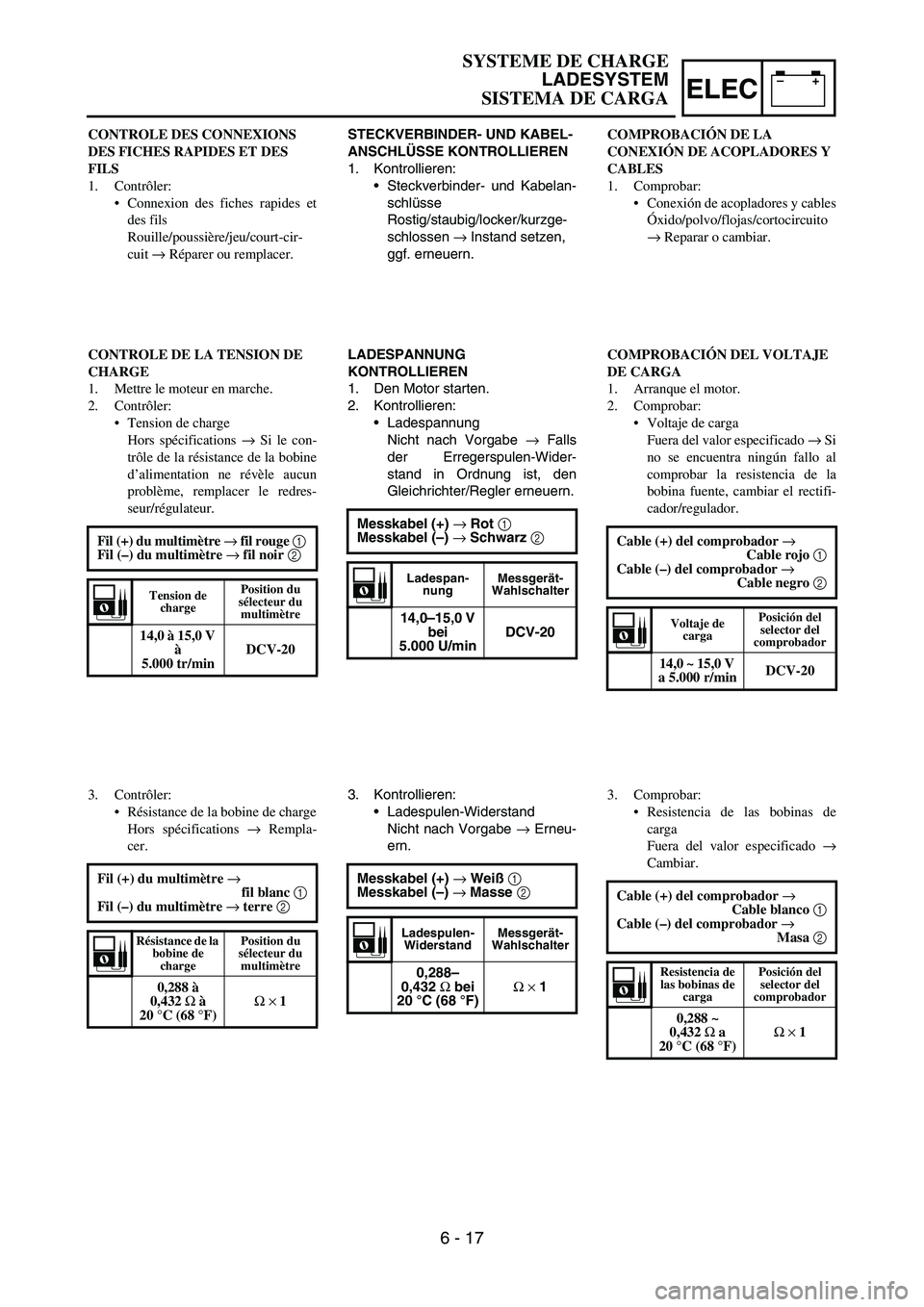

STECKVERBINDER- UND KABEL-
ANSCHLÜSSE KONTROLLIEREN
1. Kontrollieren:
Steckverbinder- und Kabelan-
schlüsse
Rostig/staubig/locker/kurzge-
schlossen → Instand setzen,
ggf. erneuern.
LADESPANNUNG
KONTROLLIEREN
1. Den Motor starten.
2. Kontrollieren:
Ladespannung
Nicht nach Vorgabe → Falls
der Erregerspulen-Wider-
stand in Ordnung ist, den
Gleichrichter/Regler erneuern.
Messkabel (+) → Rot 1
Messkabel (–) → Schwarz 2
Ladespan-
nungMessgerät-
Wahlschalter
14,0–15,0 V
bei
5.000 U/minDCV-20
3. Kontrollieren:
Ladespulen-Widerstand
Nicht nach Vorgabe → Erneu-
ern.
Messkabel (+) → Weiß 1
Messkabel (–) → Masse 2
Ladespulen-
WiderstandMessgerät-
Wahlschalter
0,288–
0,432 Ω bei
20 °C (68 °F)Ω × 1
CONTROLE DES CONNEXIONS
DES FICHES RAPIDES ET DES
FILS
1. Contrôler:
Connexion des fiches rapides et
des fils
Rouille/poussière/jeu/court-cir-
cuit → Réparer ou remplacer.
CONTROLE DE LA TENSION DE
CHARGE
1. Mettre le moteur en marche.
2. Contrôler:
Tension de charge
Hors spécifications → Si le con-
trôle de la résistance de la bobine
d’alimentation ne révèle aucun
problème, remplacer le redres-
seur/régulateur.
Fil (+) du multimètre → fil rouge 1
Fil (–) du multimètre → fil noir 2
Tension de
chargePosition du
sélecteur du
multimètre
14,0 à 15,0 V
à
5.000 tr/minDCV-20
3. Contrôler:
Résistance de la bobine de charge
Hors spécifications → Rempla-
cer.
Fil (+) du multimètre →
fil blanc 1
Fil (–) du multimètre → terre 2
Résistance de la
bobine de
chargePosition du
sélecteur du
multimètre
0,288 à
0,432 Ω à
20 °C (68 °F)Ω × 1
COMPROBACIÓN DE LA
CONEXIÓN DE ACOPLADORES Y
CABLES
1. Comprobar:
Conexión de acopladores y cables
Óxido/polvo/flojas/cortocircuito
→ Reparar o cambiar.
COMPROBACIÓN DEL VOLTAJE
DE CARGA
1. Arranque el motor.
2. Comprobar:
Voltaje de carga
Fuera del valor especificado → Si
no se encuentra ningún fallo al
comprobar la resistencia de la
bobina fuente, cambiar el rectifi-
cador/regulador.
Cable (+) del comprobador →
Cable rojo 1
Cable (–) del comprobador →
Cable negro 2
Voltaje de
cargaPosición del
selector del
comprobador
14,0 ~ 15,0 V
a 5.000 r/minDCV-20
3. Comprobar:
Resistencia de las bobinas de
carga
Fuera del valor especificado →
Cambiar.
Cable (+) del comprobador →
Cable blanco 1
Cable (–) del comprobador →
Masa 2
Resistencia de
las bobinas de
carga Posición del
selector del
comprobador
0,288 ~
0,432 Ω a
20 °C (68 °F)Ω × 1
SYSTEME DE CHARGE
LADESYSTEM
SISTEMA DE CARGA
6 - 17

–+ELEC
SISTEMA TPS (SENSOR DE POSICIÓN DEL ACELERADOR)
PROCEDIMIENTO DE REVISIÓN
Si el TPS no funciona utilice el procedimiento de comprobación siguiente.
NOTA:
Utilice las herramientas especiales siguientes en esta revisión.
Comprobador de bolsillo:
YU-3112-C/90890-03112
Comprobar las conexiones de
todo el sistema de encendido.Reparar o cambiar.
Comprobar el TPS. Bobina del TPS Cambiar.
Comprobar la unidad CDI.Voltaje de
entrada del TPS Cambiar.
Correcto
Correcto
Incorrecto
Incorrecto
Incorrecto
SISTEMA TPS (SENSOR DE POSICIÓN DEL
ACELERADOR)
6 - 18

–+ELEC
HANDHABUNGSHINWEISE
ACHTUNG:
Die Drosselklappensensor-Schraube
1 darf nicht gelockert werden, außer
wenn der Drosselklappensensor
wegen Fehlfunktion zu erneuern ist,
da sonst die Motorleistung abfällt.
STECKVERBINDER- UND KABEL-
ANSCHLÜSSE KONTROLLIEREN
1. Kontrollieren:
Steckverbinder- und Kabelan-
schlüsse
Rostig/staubig/locker/kurzge-
schlossen → Instand setzen,
ggf. erneuern.
DROSSELKLAPPENSENSOR-
SPULE KONTROLLIEREN
1. Kontrollieren:
Drosselklappensensor-Spule
Nicht nach Vorgabe → Erneu-
ern.
2. Lockern:
Leerlaufeinstellschraube 1
HINWEIS:
Die Leerlaufeinstellschraube heraus-
drehen, bis die Drosselklappenwelle
sich in der völlig geschlossenen Stel-
lung befindet.Messkabel (+) → Blau 1
Messkabel (–) → Schwarz 2
Drosselklap-
pensensor-Spu-
lenwiderstandMessgerät-
Wahlschalter
4–6 kΩ bei
20 °C (68 °F)kΩ × 1
REMARQUES CONCERNANT LA
MANIPULATION
ATTENTION:
Ne pas desserrer la vis {TPS (capteur
de position de papillon des gaz)} 1
sauf en cas de remplacement du TPS
(capteur de position de papillon des
gaz) en raison d’une panne, car cela
provoquerait une baisse des perfor-
mances du moteur.
CONTROLE DES CONNEXIONS
DES FICHES RAPIDES ET DES
FILS
1. Contrôler:
Connexion des fiches rapides et
des fils
Rouille/poussière/jeu/court-cir-
cuit → Réparer ou remplacer.
CONTROLE DE LA BOBINE DU
TPS
1. Contrôler:
Résistance de la bobine du TPS
Hors spécifications → Rempla-
cer.
2. Desserrer:
Vis de butée de papillon des gaz
1
N.B.:
Dévisser la vis de butée de papillon des
gaz jusqu’à ce que l’axe de papillon soit
en position complètement fermée. Fil (+) du multimètre → fil bleu 1
Fil (–) du multimètre → fil noir 2
Résistance de
la bobine du
TPSPosition du
sélecteur du
multimètre
4 à 6 kΩ à
20 °C (68 °F)kΩ × 1
NOTA RELATIVA A LA
MANIPULACIÓN
ATENCION:
No afloje el tornillo {TPS (sensor de
posición del acelerador)} 1 salvo para
cambiar el TPS (sensor de posición del
acelerador) debido a un fallo, ya que
provocará una disminución de las
prestaciones del motor.
COMPROBACIÓN DE LA
CONEXIÓN DE ACOPLADORES Y
CABLES
1. Comprobar:
Conexión de acopladores y cables
Óxido/polvo/flojas/cortocircuito
→ Reparar o cambiar.
COMPROBACIÓN DE LA BOBINA
DEL TPS
1. Comprobar:
Resistencia de la bobina del TPS
Fuera del valor especificado →
Cambiar.
2. Aflojar:
Tornillo de tope del acelerador 1
NOTA:
Gire el tornillo de tope del acelerador
hasta que el eje del acelerador esté en
posición completamente cerrada. Cable (+) del comprobador →
Cable azul 1
Cable (–) del comprobador →
Cable negro 2
Resistencia de
la bobina del
TPSPosición del
selector del
comprobador
4 ~ 6 kΩ a
20 °C (68 °F)kΩ × 1
SYSTEME TPS (CAPTEUR DE POSITION DE PAPILLON DES GAZ)
DROSSELKLAPPENSENSOR
SISTEMA TPS (SENSOR DE POSICIÓN DEL ACELERADOR)
6 - 19

–+ELEC
3. Kontrollieren:
Drosselklappensensor-Wider-
stand
Darauf achten, dass der
Widerstand allmählich
ansteigt, während der Gas-
drehgriff geöffnet wird.
Nicht nach Vorgabe → Erneu-
ern.
Messkabel (+) → Gelb 1
Messkabel (–) → Schwarz 2
Drosselklappen-
sensor-Wider-
standMessge-
rät-Wahl-
schalter
Ganz
geschlos-
senGanz
geöffnet
kΩ × 10–2 k
Ω
bei 20 °C
(68°F)4–6 k
Ω
bei 20 °C
(68°F)
DROSSELKLAPPENSENSOR
ERNEUERN UND EINSTELLEN
1. Demontieren:
Drosselklappensensor-Steck-
verbinder
Vergaser
2. Demontieren:
Schraube (Drosselklappen-
sensor) 1
Drosselklappensensor 2
HINWEIS:
Die Drosselklappensensor-Schraube
mit einem T25-Einsatz lockern.
3. Erneuern:
Drosselklappensensor
4. Montieren:
Drosselklappensensor 1
Drosselklappensensor-
Schraube 2
HINWEIS:
Die Haltenase b am Vergaser
muss in der Nut a im Drosselklap-
pensensor sitzen.
Die Drosselklappensensor-
Schraube provisorisch festziehen.
5. Montieren:
Vergaser
Drosselklappensensor-Steck-
verbinder 3. Contrôler:
Résistance variable de la bobine
du TPS
Vérifier que la résistance aug-
mente lorsque l’on déplace la poi-
gnée des gaz de la position
complètement fermée à la posi-
tion complètement ouverte.
Hors spécifications → Rempla-
cer.
Fil (+) du multimètre → fil jaune 1
Fil (–) du multimètre → fil noir 2
Résistance variable
de la bobine du
TPSPosition du
sélecteur du
multimètre
Complè-
tement
ferméComplè-
tement
ouvert
kΩ × 10 à 2 kΩ
à 20 °C
(68°F)4 à 6 kΩ
à 20 °C
(68°F)
REMPLACEMENT ET REGLAGE
DU TPS
1. Déposer:
Fiche rapide du TPS
Carburateur
2. Déposer:
Vis (TPS) 1
TPS 2
N.B.:
Desserrer la vis (TPS) à l’aide de la
mèche T25.
3. Remplacer:
TPS
4. Monter:
TPS 1
Vis (TPS) 2
N.B.:
Aligner la fente a du TPS avec la
saillie b du carburateur.
Serrer provisoirement la vis (TPS).
5. Monter:
Carburateur
Fiche rapide du TPS3. Comprobar:
Resistencia variable de la bobina
del TPS
Compruebe si la resistencia
aumenta a medida que el puño del
acelerador se desplaza desde la
posición completamente cerrada a
la posición completamente
abierta.
Fuera del valor especificado →
Cambiar.
Cable (+) del comprobador →
Cable amarillo 1
Cable (–) del comprobador →
Cable negro 2
Resistencia varia-
ble de la bobina del
TPSPosición del
selector del
comprobador
Comple-
tamente
cerradoComple-
tamente
abierto
kΩ × 10 ~ 2 k
Ω
a 20 °C
(68°F)4 ~ 6 k
Ω
a 20 °C
(68°F)
CAMBIO Y AJUSTE DEL TPS
1. Extraer:
Acoplador del TPS
Carburador
2. Extraer:
Tornillo (TPS) 1
TPS 2
NOTA:
Afloje el tornillo (TPS) con la punta
T25.
3. Cambiar:
TPS
4. Instalar:
TPS 1
Tornillo (TPS) 2
NOTA:
Alinee la ranura a del TPS con el
saliente b del carburador.
Apriete provisionalmente el tornillo
(TPS).
5. Instalar:
Carburador
Acoplador del TPS
SYSTEME TPS (CAPTEUR DE POSITION DE PAPILLON DES GAZ)
DROSSELKLAPPENSENSOR
SISTEMA TPS (SENSOR DE POSICIÓN DEL ACELERADOR)
6 - 20

–+ELEC
6. Einstellen:
Leerlaufdrehzahl
Siehe unter “LEERLAUF-
DREHZAHL EINSTELLEN” in
KAPITEL 3.
7. Dünne Leiter (Kabel) 2, wie in
der Abbildung gezeigt, in den
Drosselklappensensor-Steckver-
binder 1 stecken und das Mess-
gerät daran anschließen.
ACHTUNG:
Die elektrischen Leiter nicht tie-
fer als notwendig in den Steck-
verbinder stecken, um dessen
Wasserdichtigkeit nicht zu
beeinträchtigen.
Darauf achten, dass kein Kurz-
schluss vorliegt, um eine
Beschädigung der elektrischen
Anlage zu vermeiden.
8. Den Motor starten.Messkabel (+) → Gelb 3
Messkabel (–) → Schwarz 4
9. Einstellen:
Drosselklappensensor-Aus-
gangsspannung
Arbeitsvorgang:
Den Einbauwinkel des Drossel-
klappensensors 1 so einstellen,
dass die vorgeschriebene Aus-
gangsspannung anliegt.
HINWEIS:
Die Ausgangsspannung muss mit
einem präzisen Digitalmessgerät
erfasst werden.
Drosselklappen-
sensor-Aus-
gangsspannungMessgerät-
Wahlschalter
0,58–0,78 V DCV
6. Régler:
Ralenti
Se reporter à la section
“REGLAGE DU REGIME DE
RALENTI” au CHAPITRE 3.
7. Introduire les fins conducteurs élec-
triques 2 (fil) dans la fiche rapide
du TPS 1, comme illustré, et y rac-
corder le multimètre.
ATTENTION:
Ne pas enfoncer les conducteurs
électriques plus que nécessaire
parce que cela risque de réduire
l’étanchéité de la fiche rapide.
Veiller à ce qu’aucun court-circuit
ne se produise entre les bornes car
cela risque d’endommager les com-
posants électriques.
8. Mettre le moteur en marche.Fil (+) du multimètre → fil jaune 3
Fil (–) du multimètre → fil noir 4
9. Régler:
Tension de sortie du TPS
Etapes du réglage:
Régler l’angle de montage du TPS 1
de manière à obtenir la tension de
sortie spécifiée.
N.B.:
Mesurer avec précision la tension de
sortie à l’aide d’un voltmètre électro-
nique permettant une lecture facile
des faibles tensions.
Tension de
sortie du TPSPosition du
sélecteur du
multimètre
0,58 à 0,78 V DCV
6. Ajustar:
Ralentí
Consulte el apartado “AJUSTE
DEL RALENTÍ DEL MOTOR”
del CAPÍTULO 3.
7. Introduzca los conductores eléctri-
cos finos 2 (cable) en el acoplador
del TPS 1, como se muestra, y
conecte el comprobador.
ATENCION:
No introduzca los conductores eléc-
tricos más de lo necesario, pues se
puede reducir la estanqueidad del
acoplador.
Verifique que no se desarrolle un
cortocircuito entre los terminales,
ello podría provocar daños en los
componentes eléctricos.
8. Arranque el motor.Cable (+) del comprobador →
Cable amarillo 3
Cable (–) del comprobador →
Cable negro 4
9. Ajustar:
Voltaje de salida del TPS
Procedimiento de ajuste:
Ajuste el ángulo del TPS 1 hasta
obtener el voltaje de salida especifi-
cado.
NOTA:
Mida con precisión el voltaje de
salida con un voltímetro electrónico y
digital que proporcione una lectura
fácil de voltajes pequeños.
Voltaje de
salida del TPS Posición del
selector del
comprobador
0,58 ~ 0,78 V DCV
SYSTEME TPS (CAPTEUR DE POSITION DE PAPILLON DES GAZ)
DROSSELKLAPPENSENSOR
SISTEMA TPS (SENSOR DE POSICIÓN DEL ACELERADOR)
6 - 21

–+ELEC
10. Die Ausrichtungsmarkierungen
a auf den Drosselklappensen-
sor und Vergaser ausrichten.
11. Den Motor abstellen.
12. Den Vergaser demontieren.
13. Festziehen:
Drosselklappensensor-
Schraube 1
HINWEIS:
Die Drosselklappensensor-Schrau-
ben mit einem T25-Einsatz festzie-
hen.
14. Den Vergaser montieren.
DROSSELKLAPPENSENSOR-
EINGANGSSPANNUNG
KONTROLLIEREN
1. Den Drosselklappensensor-
Steckverbinder abziehen.
2. Den Motor starten.
3. Kontrollieren:
Drosselklappensensor-Ein-
gangsspannung
Nicht nach Vorgabe → Zünd-
box erneuern.
Messkabel (+) → Blau 1
Messkabel (–) →
Schwarz/Blau 2
Drosselklappen-
sensor-Ein-
gangsspannungMessgerät-
Wahlschalter
4–6 V DCV-20
10. Placer les repères d’alignement a
sur le capteur de position du
papillon et le carburateur.
11. Arrêter le moteur.
12. Déposer le carburateur.
13. Serrer:
Vis (TPS) 1
N.B.:
Serrer la vis (TPS) à l’aide de la mèche
T25.
14. Monter le carburateur.
CONTROLE DE LA TENSION
D’ENTREE DU TPS
1. Débrancher la fiche rapide du TPS.
2. Mettre le moteur en marche.
3. Contrôler:
Tension d’entrée du TPS
Hors spécifications → Remplacer
le boîtier CDI.
Fil (+) du multimètre → fil bleu 1
Fil (–) du multimètre →
fil noir/bleu 2
Tension
d’entrée du
TPSPosition du
sélecteur du
multimètre
4 à 6 V DCV-20
10. Coloque las marcas de alineación
a en el sensor de posición del ace-
lerador y el carburador.
11. Pare el motor.
12. Desmonte el carburador.
13. Apretar:
Tornillo (TPS) 1
NOTA:
Apriete el tornillo (sensor de posición
del acelerador) con la punta T25.
14. Instale el carburador.
COMPROBACIÓN DEL VOLTAJE
DE ENTRADA DEL TPS
1. Desconecte el acoplador del TPS.
2. Arranque el motor.
3. Comprobar:
Voltaje de entrada del TPS
Fuera del valor especificado →
Cambiar la unidad CDI.
Cable (+) del comprobador →
Cable azul 1
Cable (–) del comprobador →
Cable negro/azul 2
Voltaje de
entrada del
TPS Posición del
selector del
comprobador
4 ~ 6 V DCV-20
SYSTEME TPS (CAPTEUR DE POSITION DE PAPILLON DES GAZ)
DROSSELKLAPPENSENSOR
SISTEMA TPS (SENSOR DE POSICIÓN DEL ACELERADOR)
6 - 22

–+ELEC

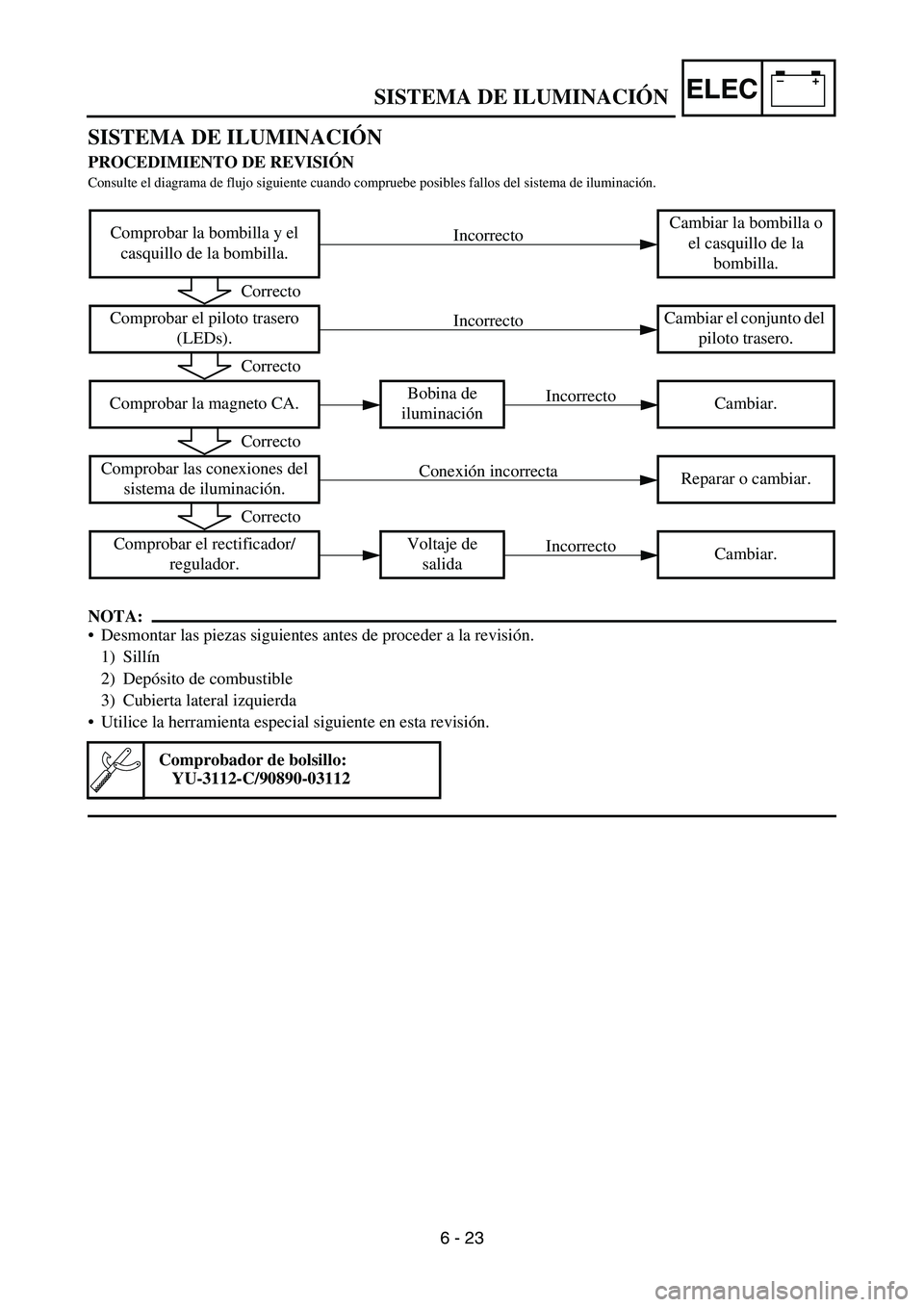

SISTEMA DE ILUMINACIÓN
PROCEDIMIENTO DE REVISIÓN
Consulte el diagrama de flujo siguiente cuando compruebe posibles fallos del sistema de iluminación.
NOTA:
Desmontar las piezas siguientes antes de proceder a la revisión.
1) Sillín
2) Depósito de combustible
3) Cubierta lateral izquierda
Utilice la herramienta especial siguiente en esta revisión.
Comprobar la bombilla y el
casquillo de la bombilla.Cambiar la bombilla o
el casquillo de la
bombilla.
Comprobar el piloto trasero
(LEDs).Cambiar el conjunto del
piloto trasero.
Comprobar la magneto CA.Bobina de
iluminaciónCambiar.
Comprobar las conexiones del
sistema de iluminación.Reparar o cambiar.
Comprobar el rectificador/
regulador.Voltaje de
salidaCambiar.
Comprobador de bolsillo:
YU-3112-C/90890-03112
Incorrecto
Correcto
Incorrecto
Correcto
Incorrecto
Correcto
Conexión incorrecta
Correcto
Incorrecto
SISTEMA DE ILUMINACIÓN
6 - 23
