ESP YAMAHA WR 450F 2007 Owners Manual

ENG

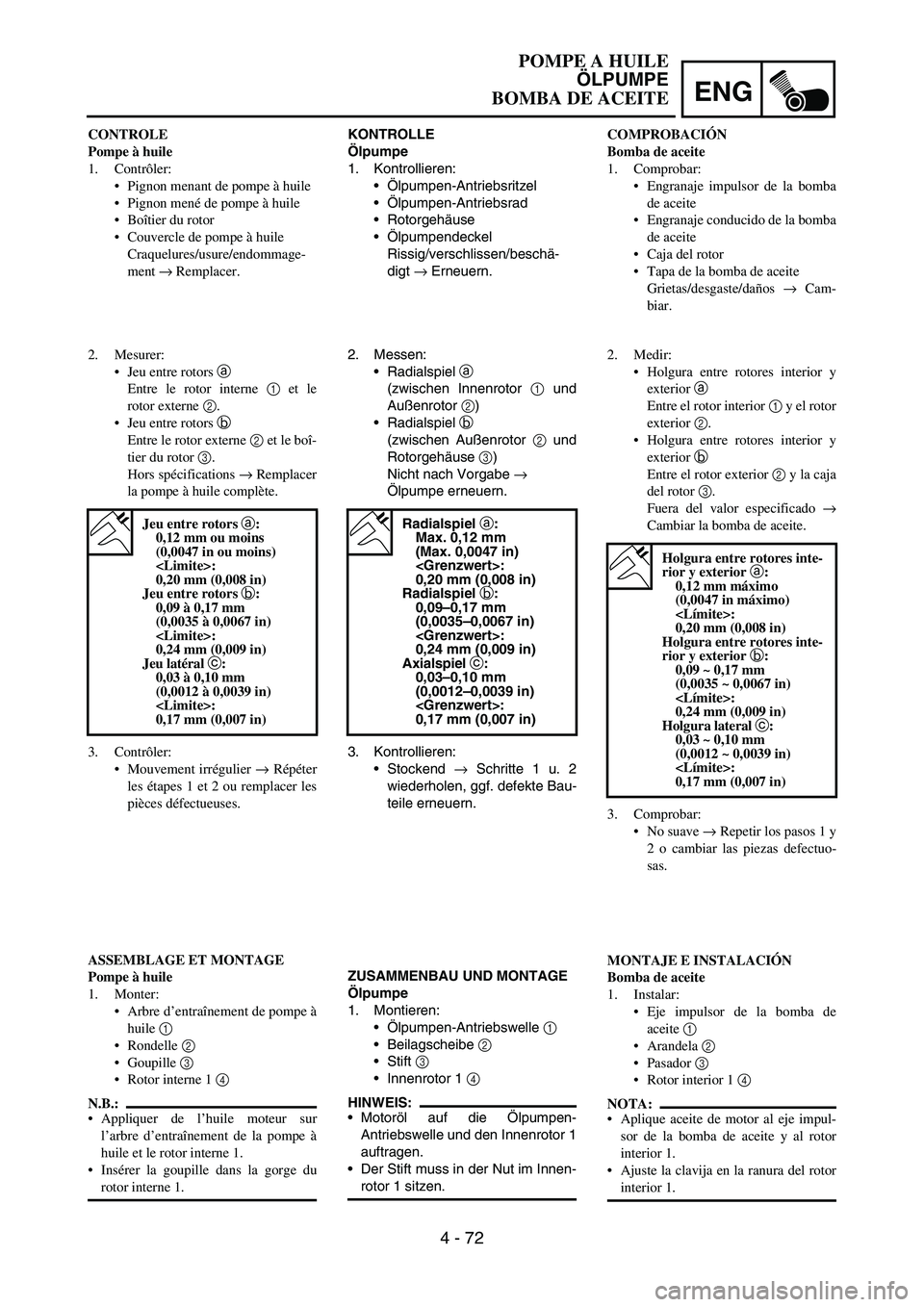

4 - 72
KONTROLLE
Ölpumpe
1. Kontrollieren:
Ölpumpen-Antriebsritzel
Ölpumpen-Antriebsrad
Rotorgehäuse
Ölpumpendeckel
Rissig/verschlissen/beschä-
digt
→ Erneuern.
2. Messen:
Radialspiel
a
(zwischen Innenrotor
1 und
Außenrotor
2)
Radialspiel
b
(zwischen Außenrotor
2 und
Rotorgehäuse
3)
Nicht nach Vorgabe
→
Ölpumpe erneuern.
3. Kontrollieren:
Stockend
→ Schritte 1 u. 2
wiederholen, ggf. defekte Bau-
teile erneuern.
ZUSAMMENBAU UND MONTAGE
Ölpumpe
1. Montieren:
Ölpumpen-Antriebswelle
1
Beilagscheibe
2
Stift
3
Innenrotor 1
4
HINWEIS:
Motoröl auf die Ölpumpen-
Antriebswelle und den Innenrotor 1
auftragen.
Der Stift muss in der Nut im Innen-
rotor 1 sitzen.
Radialspiel a:
Max. 0,12 mm
(Max. 0,0047 in)
:
0,20 mm (0,008 in)
Radialspiel b:
0,09–0,17 mm
(0,0035–0,0067 in)
:
0,24 mm (0,009 in)
Axialspiel c:
0,03–0,10 mm
(0,0012–0,0039 in)
:
0,17 mm (0,007 in)
CONTROLE
Pompe à huile
1. Contrôler:
Pignon menant de pompe à huile
Pignon mené de pompe à huile
Boîtier du rotor
Couvercle de pompe à huile
Craquelures/usure/endommage-
ment → Remplacer.
2. Mesurer:
Jeu entre rotors a
Entre le rotor interne 1 et le
rotor externe 2.
Jeu entre rotors b
Entre le rotor externe 2 et le boî-
tier du rotor 3.
Hors spécifications → Remplacer
la pompe à huile complète.
3. Contrôler:
Mouvement irrégulier → Répéter
les étapes 1 et 2 ou remplacer les
pièces défectueuses.
ASSEMBLAGE ET MONTAGE
Pompe à huile
1. Monter:
Arbre d’entraînement de pompe à
huile 1
Rondelle 2
Goupille 3
Rotor interne 1 4
N.B.:
Appliquer de l’huile moteur sur
l’arbre d’entraînement de la pompe à
huile et le rotor interne 1.
Insérer la goupille dans la gorge du
rotor interne 1.
Jeu entre rotors a:
0,12 mm ou moins
(0,0047 in ou moins)
:
0,20 mm (0,008 in)
Jeu entre rotors b:
0,09 à 0,17 mm
(0,0035 à 0,0067 in)
:
0,24 mm (0,009 in)
Jeu latéral c:
0,03 à 0,10 mm
(0,0012 à 0,0039 in)
:
0,17 mm (0,007 in)
COMPROBACIÓN
Bomba de aceite
1. Comprobar:
Engranaje impulsor de la bomba
de aceite
Engranaje conducido de la bomba
de aceite
Caja del rotor
Tapa de la bomba de aceite
Grietas/desgaste/daños → Cam-
biar.
2. Medir:
Holgura entre rotores interior y
exterior a
Entre el rotor interior 1 y el rotor
exterior 2.
Holgura entre rotores interior y
exterior b
Entre el rotor exterior 2 y la caja
del rotor 3.
Fuera del valor especificado →
Cambiar la bomba de aceite.
3. Comprobar:
No suave → Repetir los pasos 1 y
2 o cambiar las piezas defectuo-
sas.
MONTAJE E INSTALACIÓN
Bomba de aceite
1. Instalar:
Eje impulsor de la bomba de
aceite 1
Arandela 2
Pasador 3
Rotor interior 1 4
NOTA:
Aplique aceite de motor al eje impul-
sor de la bomba de aceite y al rotor
interior 1.
Ajuste la clavija en la ranura del rotor
interior 1.
Holgura entre rotores inte-
rior y exterior a:
0,12 mm máximo
(0,0047 in máximo)
:
0,20 mm (0,008 in)
Holgura entre rotores inte-
rior y exterior b:
0,09 ~ 0,17 mm
(0,0035 ~ 0,0067 in)
:
0,24 mm (0,009 in)
Holgura lateral c:
0,03 ~ 0,10 mm
(0,0012 ~ 0,0039 in)
:
0,17 mm (0,007 in)
POMPE A HUILE
ÖLPUMPE
BOMBA DE ACEITE

ENG

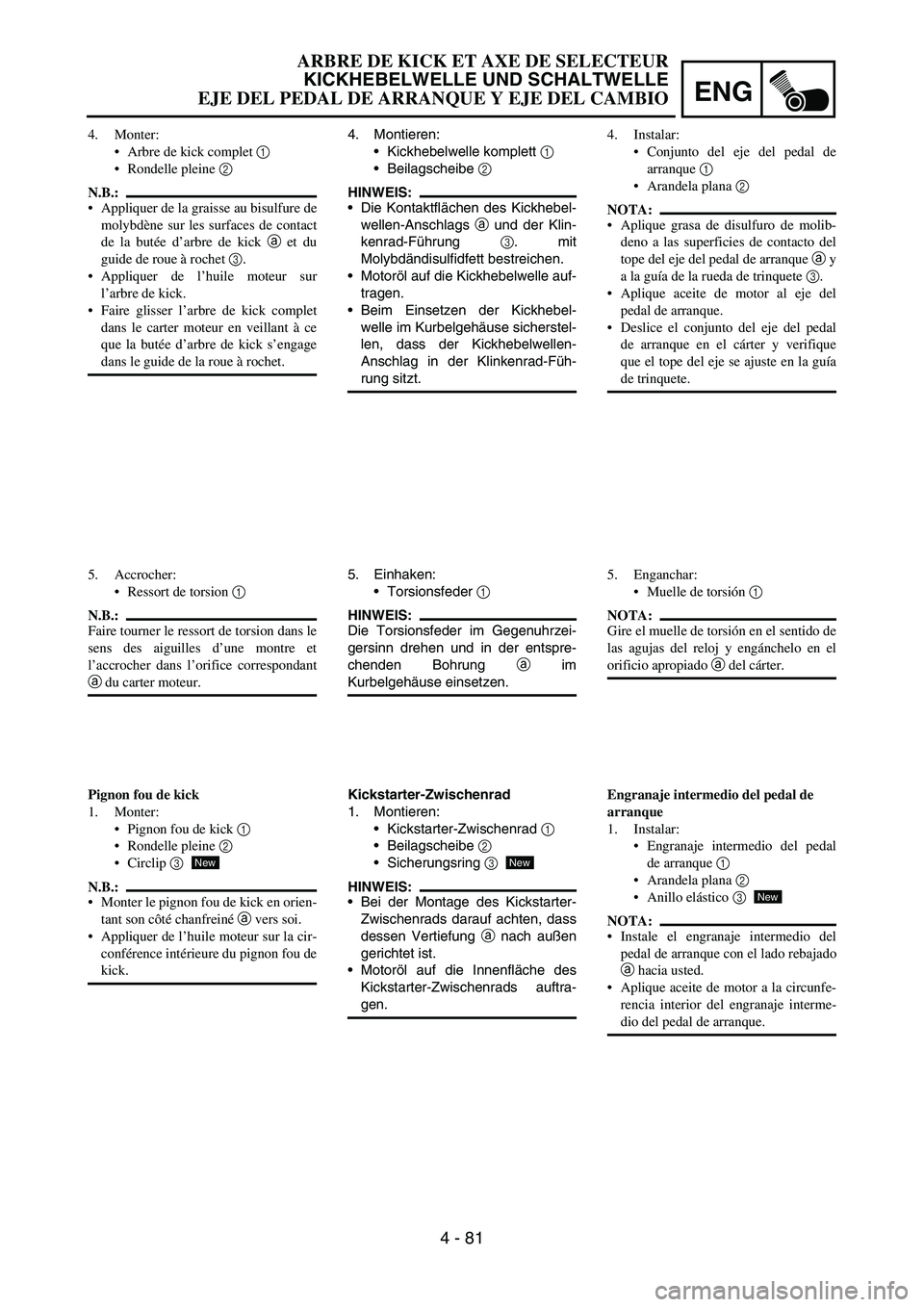

4 - 81
4. Montieren:
Kickhebelwelle komplett
1
Beilagscheibe
2
HINWEIS:
Die Kontaktflächen des Kickhebel-
wellen-Anschlags
a und der Klin-
kenrad-Führung
3. mit
Molybdändisulfidfett bestreichen.
Motoröl auf die Kickhebelwelle auf-
tragen.
Beim Einsetzen der Kickhebel-
welle im Kurbelgehäuse sicherstel-
len, dass der Kickhebelwellen-
Anschlag in der Klinkenrad-Füh-
rung sitzt.
5. Einhaken:
Torsionsfeder
1
HINWEIS:
Die Torsionsfeder im Gegenuhrzei-
gersinn drehen und in der entspre-
chenden Bohrung
a im
Kurbelgehäuse einsetzen.
Kickstarter-Zwischenrad
1. Montieren:
Kickstarter-Zwischenrad
1
Beilagscheibe
2
Sicherungsring
3
HINWEIS:
Bei der Montage des Kickstarter-
Zwischenrads darauf achten, dass
dessen Vertiefung
a nach außen
gerichtet ist.
Motoröl auf die Innenfläche des
Kickstarter-Zwischenrads auftra-
gen.
New
4. Monter:
Arbre de kick complet 1
Rondelle pleine 2
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur les surfaces de contact
de la butée d’arbre de kick a et du
guide de roue à rochet 3.
Appliquer de l’huile moteur sur
l’arbre de kick.
Faire glisser l’arbre de kick complet
dans le carter moteur en veillant à ce
que la butée d’arbre de kick s’engage
dans le guide de la roue à rochet.
5. Accrocher:
Ressort de torsion 1
N.B.:
Faire tourner le ressort de torsion dans le
sens des aiguilles d’une montre et
l’accrocher dans l’orifice correspondant
a du carter moteur.
Pignon fou de kick
1. Monter:
Pignon fou de kick 1
Rondelle pleine 2
Circlip 3
N.B.:
Monter le pignon fou de kick en orien-
tant son côté chanfreiné a vers soi.
Appliquer de l’huile moteur sur la cir-
conférence intérieure du pignon fou de
kick.
New
4. Instalar:
Conjunto del eje del pedal de
arranque 1
Arandela plana 2
NOTA:
Aplique grasa de disulfuro de molib-
deno a las superficies de contacto del
tope del eje del pedal de arranque a y
a la guía de la rueda de trinquete 3.
Aplique aceite de motor al eje del
pedal de arranque.
Deslice el conjunto del eje del pedal
de arranque en el cárter y verifique
que el tope del eje se ajuste en la guía
de trinquete.
5. Enganchar:
Muelle de torsión 1
NOTA:
Gire el muelle de torsión en el sentido de
las agujas del reloj y engánchelo en el
orificio apropiado a del cárter.
Engranaje intermedio del pedal de
arranque
1. Instalar:
Engranaje intermedio del pedal
de arranque 1
Arandela plana 2
Anillo elástico 3
NOTA:
Instale el engranaje intermedio del
pedal de arranque con el lado rebajado
a hacia usted.
Aplique aceite de motor a la circunfe-
rencia interior del engranaje interme-
dio del pedal de arranque.
New
ARBRE DE KICK ET AXE DE SELECTEUR
KICKHEBELWELLE UND SCHALTWELLE
EJE DEL PEDAL DE ARRANQUE Y EJE DEL CAMBIO

ENG

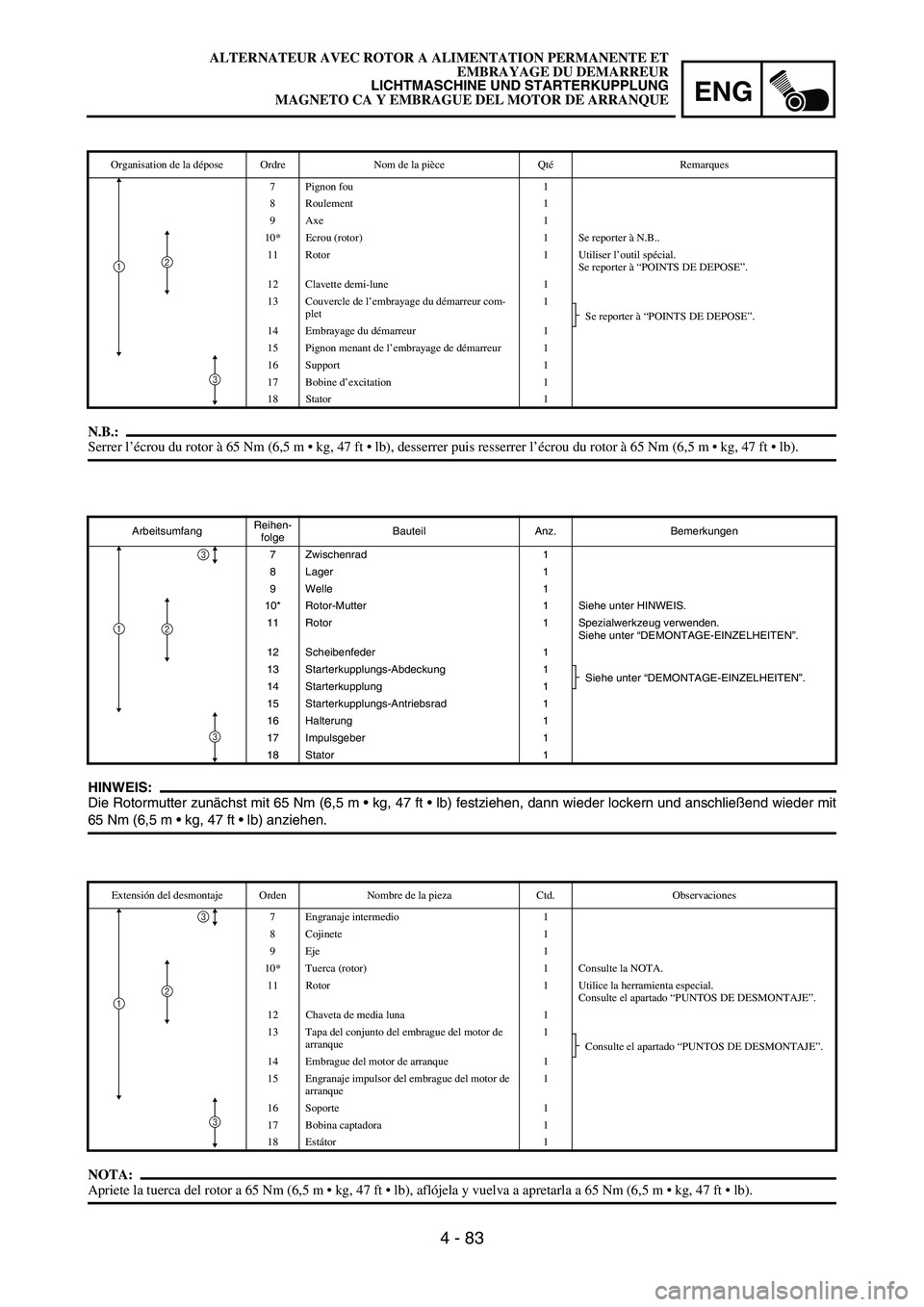

4 - 83
HINWEIS:
Die Rotormutter zunächst mit 65 Nm (6,5 m  kg, 47 ft  lb) festziehen, dann wieder lockern und anschließend wieder mit
65 Nm (6,5 m  kg, 47 ft  lb) anziehen.
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
7 Zwischenrad 1
8 Lager 1
9 Welle 1
10* Rotor-Mutter 1 Siehe unter HINWEIS.
11 Rotor 1 Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGE-EINZELHEITEN”.
12 Scheibenfeder 1
13 Starterkupplungs-Abdeckung 1
Siehe unter “DEMONTAGE-EINZELHEITEN”.
14 Starterkupplung 1
15 Starterkupplungs-Antriebsrad 1
16 Halterung 1
17 Impulsgeber 1
18 Stator 1
1
3
3
2
N.B.:Serrer l’écrou du rotor à 65 Nm (6,5 m  kg, 47 ft  lb), desserrer puis resserrer l’écrou du rotor à 65 Nm (6,5 m  kg, 47 ft  lb).
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
7 Pignon fou 1
8 Roulement 1
9 Axe 1
10* Ecrou (rotor) 1 Se reporter à N.B..
11 Rotor 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
12 Clavette demi-lune 1
13 Couvercle de l’embrayage du démarreur com-
plet 1
Se reporter à “POINTS DE DEPOSE”.
14 Embrayage du démarreur 1
15 Pignon menant de l’embrayage de démarreur 1
16 Support 1
17 Bobine d’excitation 1
18 Stator 1
1
3
2
NOTA:Apriete la tuerca del rotor a 65 Nm (6,5 m  kg, 47 ft  lb), aflójela y vuelva a apretarla a 65 Nm (6,5 m  kg, 47 ft  lb).
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
7 Engranaje intermedio 1
8Cojinete 1
9Eje 1
10* Tuerca (rotor) 1 Consulte la NOTA.
11 Rotor 1 Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE DESMONTAJE”.
12 Chaveta de media luna 1
13 Tapa del conjunto del embrague del motor de
arranque1
Consulte el apartado “PUNTOS DE DESMONTAJE”.
14 Embrague del motor de arranque 1
15 Engranaje impulsor del embrague del motor de
arranque1
16 Soporte 1
17 Bobina captadora 1
18 Estátor 1
1
3
3
2
ALTERNATEUR AVEC ROTOR A ALIMENTATION PERMANENTE ET
EMBRAYAGE DU DEMARREUR
LICHTMASCHINE UND STARTERKUPPLUNG
MAGNETO CA Y EMBRAGUE DEL MOTOR DE ARRANQUE

ENG

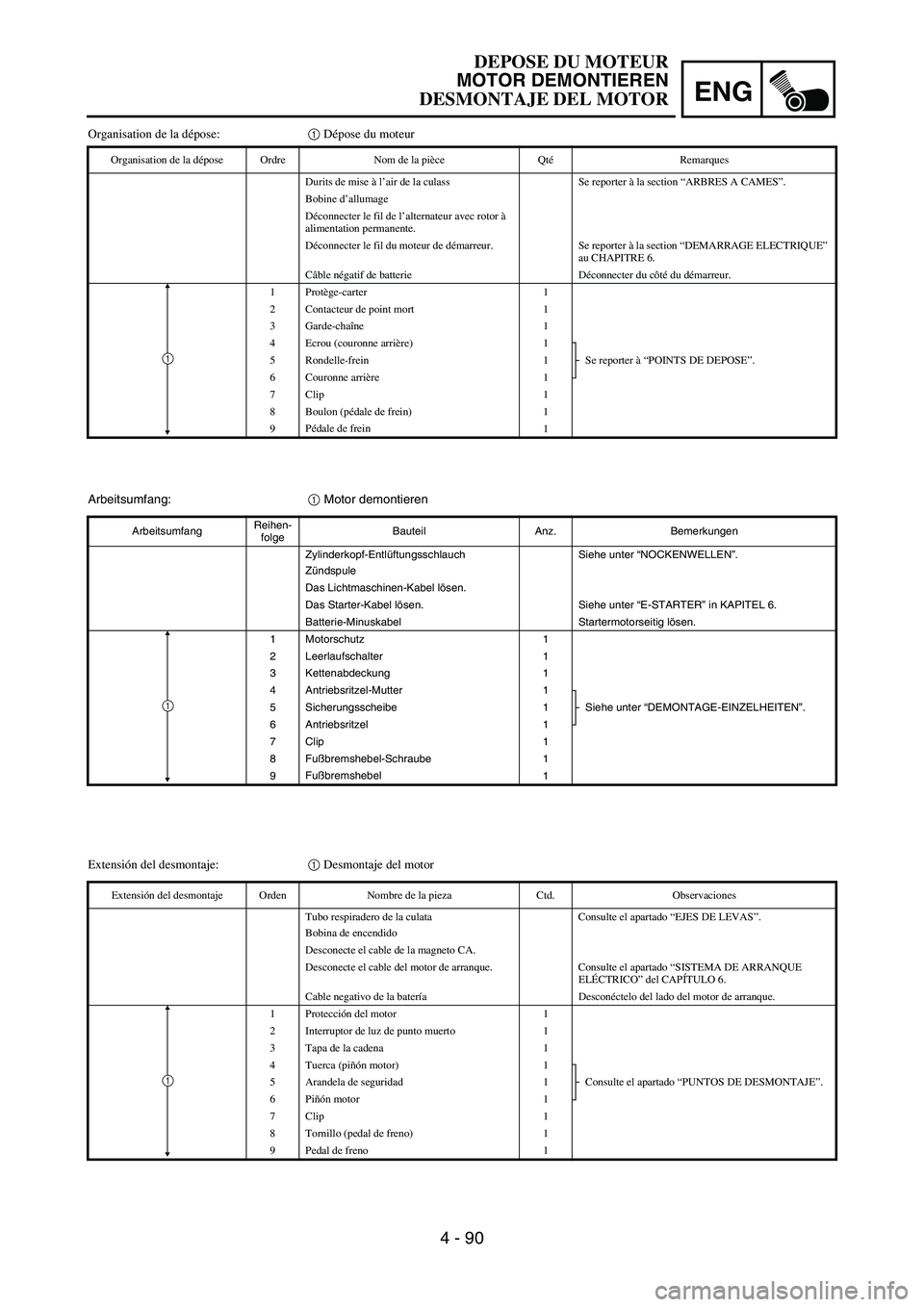

4 - 90
Arbeitsumfang:
1 Motor demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
Zylinderkopf-Entlüftungsschlauch Siehe unter “NOCKENWELLEN”.
Zündspule
Das Lichtmaschinen-Kabel lösen.
Das Starter-Kabel lösen. Siehe unter “E-STARTER” in KAPITEL 6.
Batterie-Minuskabel Startermotorseitig lösen.
1 Motorschutz 1
2 Leerlaufschalter 1
3 Kettenabdeckung 1
4 Antriebsritzel-Mutter 1
Siehe unter “DEMONTAGE-EINZELHEITEN”. 5 Sicherungsscheibe 1
6Antriebsritzel 1
7 Clip 1
8Fußbremshebel-Schraube 1
9Fußbremshebel
1
1
Organisation de la dépose:1 Dépose du moteur
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
Durits de mise à l’air de la culass Se reporter à la section “ARBRES A CAMES”.
Bobine d’allumage
Déconnecter le fil de l’alternateur avec rotor à
alimentation permanente.
Déconnecter le fil du moteur de démarreur. Se reporter à la section “DEMARRAGE ELECTRIQUE”
au CHAPITRE 6.
Câble négatif de batterie Déconnecter du côté du démarreur.
1Protège-carter 1
2 Contacteur de point mort 1
3 Garde-chaîne 1
4 Ecrou (couronne arrière) 1
Se reporter à “POINTS DE DEPOSE”. 5 Rondelle-frein 1
6 Couronne arrière 1
7Clip 1
8 Boulon (pédale de frein) 1
9Pédale de frein
1
1
Extensión del desmontaje:1 Desmontaje del motor
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
Tubo respiradero de la culata Consulte el apartado “EJES DE LEVAS”.
Bobina de encendido
Desconecte el cable de la magneto CA.
Desconecte el cable del motor de arranque. Consulte el apartado “SISTEMA DE ARRANQUE
ELÉCTRICO” del CAPÍTULO 6.
Cable negativo de la bateríaDesconéctelo del lado del motor de arranque.
1 Protección del motor 1
2 Interruptor de luz de punto muerto 1
3 Tapa de la cadena 1
4Tuerca (piñón motor) 1
Consulte el apartado “PUNTOS DE DESMONTAJE”. 5 Arandela de seguridad 1
6Piñón motor 1
7Clip 1
8 Tornillo (pedal de freno) 1
9Pedal de freno
1
1
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
DESMONTAJE DEL MOTOR

ENG

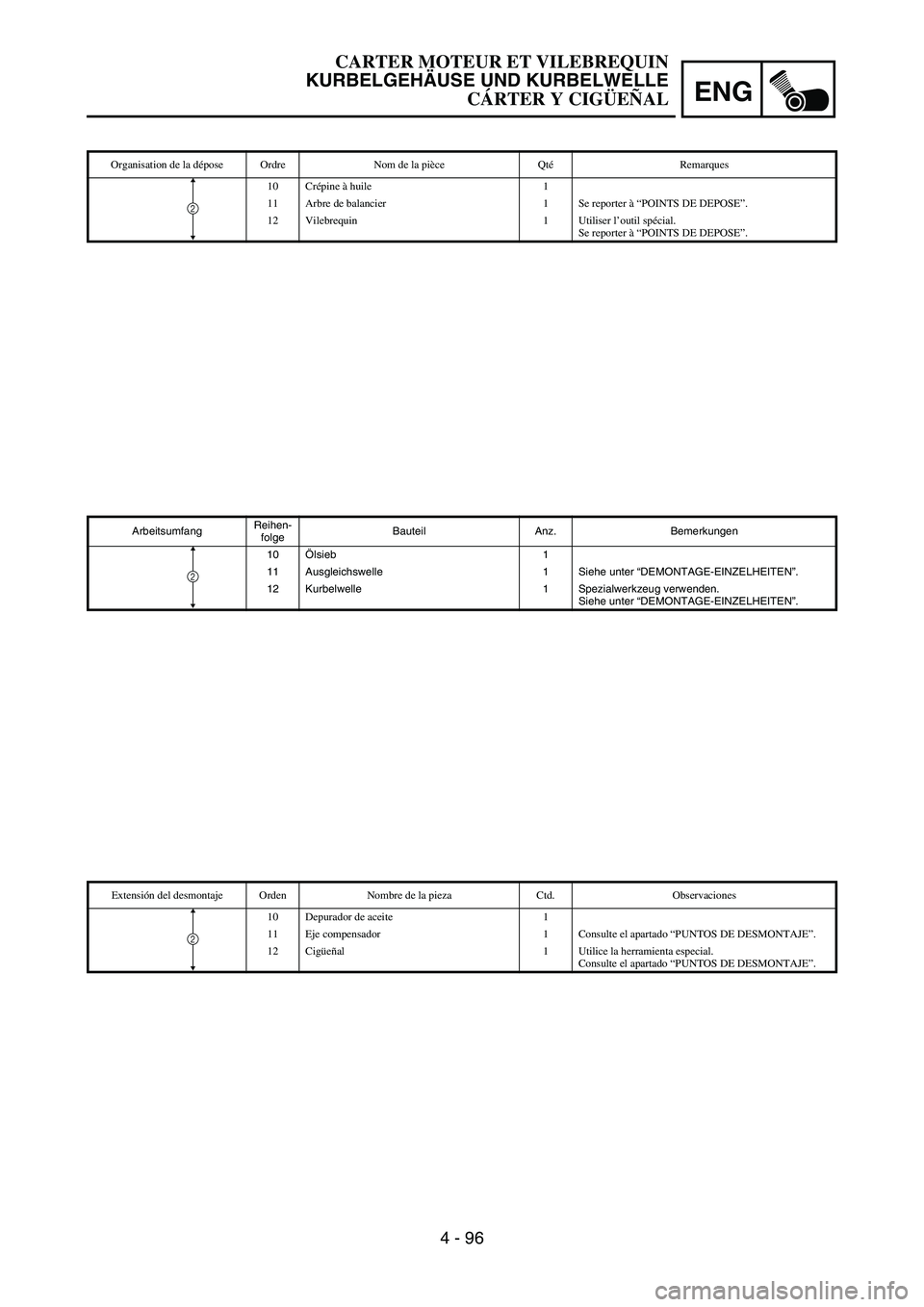

4 - 96
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
10Ölsieb 1
11 Ausgleichswelle 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
12 Kurbelwelle 1 Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGE-EINZELHEITEN”.
2
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
10 Crépine à huile 1
11 Arbre de balancier 1 Se reporter à “POINTS DE DEPOSE”.
12 Vilebrequin 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
2
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
10 Depurador de aceite 1
11 Eje compensador 1 Consulte el apartado “PUNTOS DE DESMONTAJE”.
12 Cigüeñal 1 Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE DESMONTAJE”.
2
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL

ENG

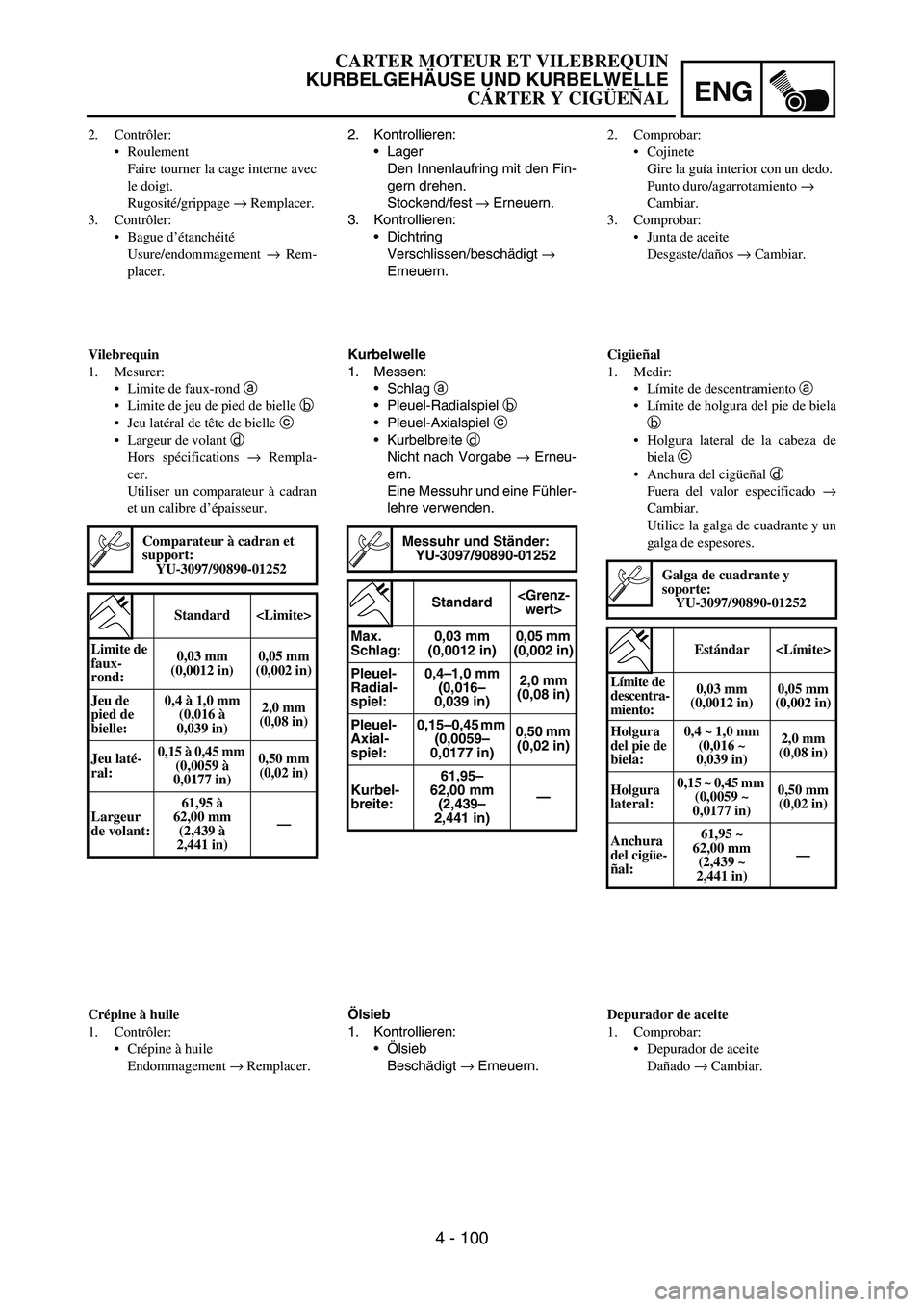

4 - 100
2. Kontrollieren:
Lager
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest
→ Erneuern.
3. Kontrollieren:
Dichtring
Verschlissen/beschädigt
→
Erneuern.
Kurbelwelle
1. Messen:
Schlag
a
Pleuel-Radialspiel
b
Pleuel-Axialspiel
c
Kurbelbreite
d
Nicht nach Vorgabe
→ Erneu-
ern.
Eine Messuhr und eine Fühler-
lehre verwenden.
Messuhr und Ständer:
YU-3097/90890-01252
Standard wert>
Max.
Schlag:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Pleuel-
Radial-
spiel:0,4–1,0 mm
(0,016–
0,039 in)2,0 mm
(0,08 in)
Pleuel-
Axial-
spiel:0,15–0,45 mm
(0,0059–
0,0177 in)0,50 mm
(0,02 in)
Kurbel-
breite:61,95–
62,00 mm
(2,439–
2,441 in)—
Ölsieb
1. Kontrollieren:
Ölsieb
Beschädigt
→ Erneuern. 2. Contrôler:
Roulement
Faire tourner la cage interne avec
le doigt.
Rugosité/grippage → Remplacer.
3. Contrôler:
Bague d’étanchéité
Usure/endommagement → Rem-
placer.
Vilebrequin
1. Mesurer:
Limite de faux-rond a
Limite de jeu de pied de bielle b
Jeu latéral de tête de bielle c
Largeur de volant d
Hors spécifications → Rempla-
cer.
Utiliser un comparateur à cadran
et un calibre d’épaisseur.
Comparateur à cadran et
support:
YU-3097/90890-01252
Standard
Limite de
faux-
rond:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Jeu de
pied de
bielle:0,4 à 1,0 mm
(0,016 à
0,039 in)2,0 mm
(0,08 in)
Jeu laté-
ral:0,15 à 0,45 mm
(0,0059 à
0,0177 in)0,50 mm
(0,02 in)
Largeur
de volant:61,95 à
62,00 mm
(2,439 à
2,441 in)—
Crépine à huile
1. Contrôler:
Crépine à huile
Endommagement → Remplacer.2. Comprobar:
Cojinete
Gire la guía interior con un dedo.
Punto duro/agarrotamiento →
Cambiar.
3. Comprobar:
Junta de aceite
Desgaste/daños → Cambiar.
Cigüeñal
1. Medir:
Límite de descentramiento a
Límite de holgura del pie de biela
b
Holgura lateral de la cabeza de
biela c
Anchura del cigüeñal d
Fuera del valor especificado →
Cambiar.
Utilice la galga de cuadrante y un
galga de espesores.
Galga de cuadrante y
soporte:
YU-3097/90890-01252
Estándar
Límite de
descentra-
miento:0,03 mm
(0,0012 in)0,05 mm
(0,002 in)
Holgura
del pie de
biela:0,4 ~ 1,0 mm
(0,016 ~
0,039 in)2,0 mm
(0,08 in)
Holgura
lateral:0,15 ~ 0,45 mm
(0,0059 ~
0,0177 in) 0,50 mm
(0,02 in)
Anchura
del cigüe-
ñal:61,95 ~
62,00 mm
(2,439 ~
2,441 in) —
Depurador de aceite
1. Comprobar:
Depurador de aceite
Dañado → Cambiar.
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL

ENG
4 - 101

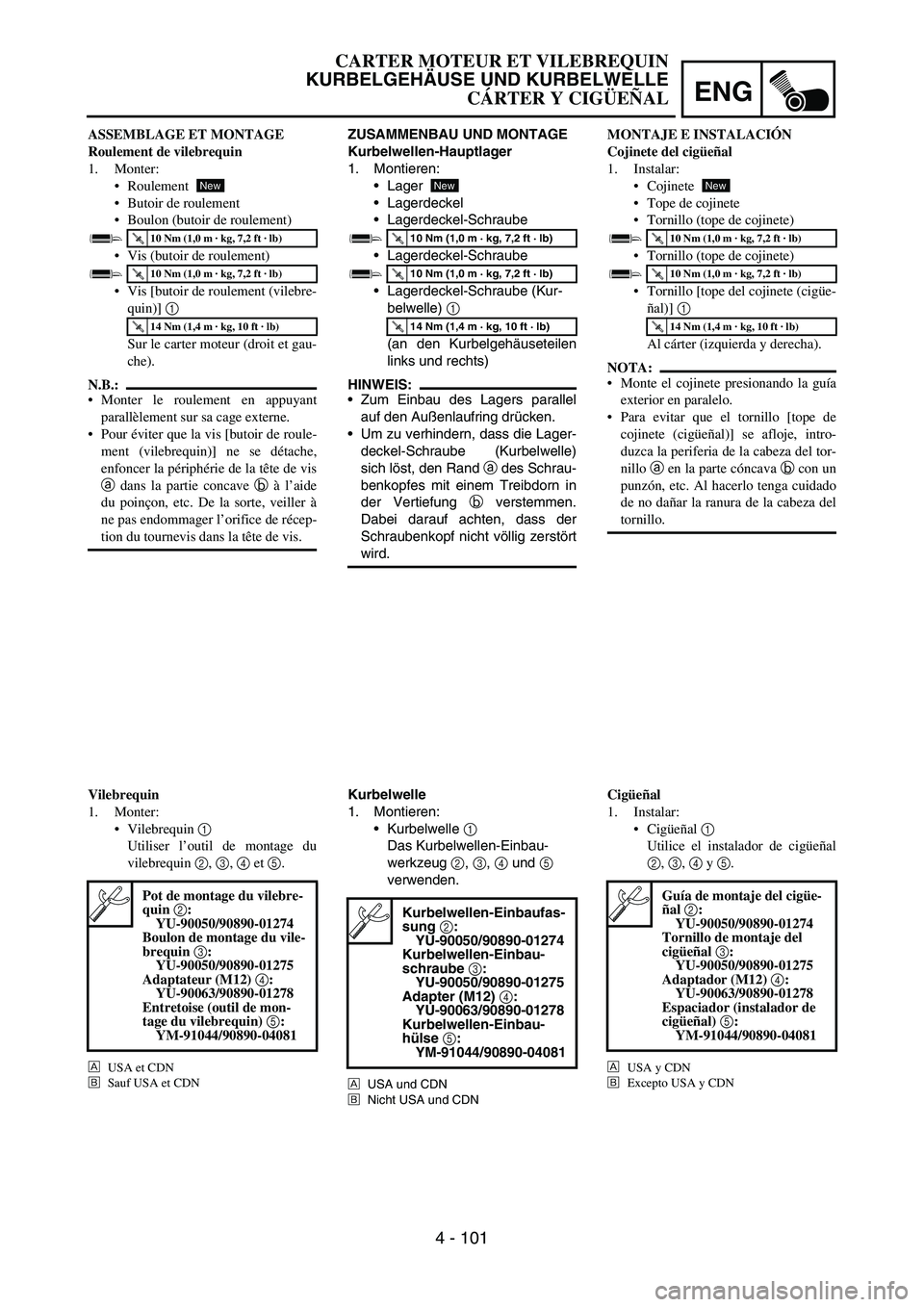

ZUSAMMENBAU UND MONTAGE
Kurbelwellen-Hauptlager
1. Montieren:
Lager
Lagerdeckel
Lagerdeckel-Schraube
Lagerdeckel-Schraube
Lagerdeckel-Schraube (Kur-
belwelle)
1
(an den Kurbelgehäuseteilen
links und rechts)
HINWEIS:
Zum Einbau des Lagers parallel
auf den Außenlaufring drücken.
Um zu verhindern, dass die Lager-
deckel-Schraube (Kurbelwelle)
sich löst, den Rand
a des Schrau-
benkopfes mit einem Treibdorn in
der Vertiefung
b verstemmen.
Dabei darauf achten, dass der
Schraubenkopf nicht völlig zerstört
wird.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..14 Nm (1,4 m · kg, 10 ft · lb)
New
Kurbelwelle
1. Montieren:
Kurbelwelle
1
Das Kurbelwellen-Einbau-
werkzeug
2,
3,
4 und
5
verwenden.
È
USA und CDN
É
Nicht USA und CDN
Kurbelwellen-Einbaufas-
sung 2:
YU-90050/90890-01274
Kurbelwellen-Einbau-
schraube 3:
YU-90050/90890-01275
Adapter (M12) 4:
YU-90063/90890-01278
Kurbelwellen-Einbau-
hülse 5:
YM-91044/90890-04081
ASSEMBLAGE ET MONTAGE
Roulement de vilebrequin
1. Monter:
Roulement
Butoir de roulement
Boulon (butoir de roulement)
Vis (butoir de roulement)
Vis [butoir de roulement (vilebre-
quin)] 1
Sur le carter moteur (droit et gau-
che).
N.B.:
Monter le roulement en appuyant
parallèlement sur sa cage externe.
Pour éviter que la vis [butoir de roule-
ment (vilebrequin)] ne se détache,
enfoncer la périphérie de la tête de vis
a dans la partie concave b à l’aide
du poinçon, etc. De la sorte, veiller à
ne pas endommager l’orifice de récep-
tion du tournevis dans la tête de vis.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..14 Nm (1,4 m · kg, 10 ft · lb)
New
Vilebrequin
1. Monter:
Vilebrequin 1
Utiliser l’outil de montage du
vilebrequin 2, 3, 4 et 5.
È
USA et CDN
É
Sauf USA et CDN
Pot de montage du vilebre-
quin 2:
YU-90050/90890-01274
Boulon de montage du vile-
brequin 3:
YU-90050/90890-01275
Adaptateur (M12) 4:
YU-90063/90890-01278
Entretoise (outil de mon-
tage du vilebrequin) 5:
YM-91044/90890-04081
MONTAJE E INSTALACIÓN
Cojinete del cigüeñal
1. Instalar:
Cojinete
Tope de cojinete
Tornillo (tope de cojinete)
Tornillo (tope de cojinete)
Tornillo [tope del cojinete (cigüe-
ñal)] 1
Al cárter (izquierda y derecha).
NOTA:
Monte el cojinete presionando la guía
exterior en paralelo.
Para evitar que el tornillo [tope de
cojinete (cigüeñal)] se afloje, intro-
duzca la periferia de la cabeza del tor-
nillo a en la parte cóncava b con un
punzón, etc. Al hacerlo tenga cuidado
de no dañar la ranura de la cabeza del
tornillo.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..14 Nm (1,4 m · kg, 10 ft · lb)
New
Cigüeñal
1. Instalar:
Cigüeñal 1
Utilice el instalador de cigüeñal
2, 3, 4 y 5.
È
USA y CDN
É
Excepto USA y CDN
Guía de montaje del cigüe-
ñal 2:
YU-90050/90890-01274
Tornillo de montaje del
cigüeñal 3:
YU-90050/90890-01275
Adaptador (M12) 4:
YU-90063/90890-01278
Espaciador (instalador de
cigüeñal) 5:
YM-91044/90890-04081
CARTER MOTEUR ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE
CÁRTER Y CIGÜEÑAL

ENG
4 - 105

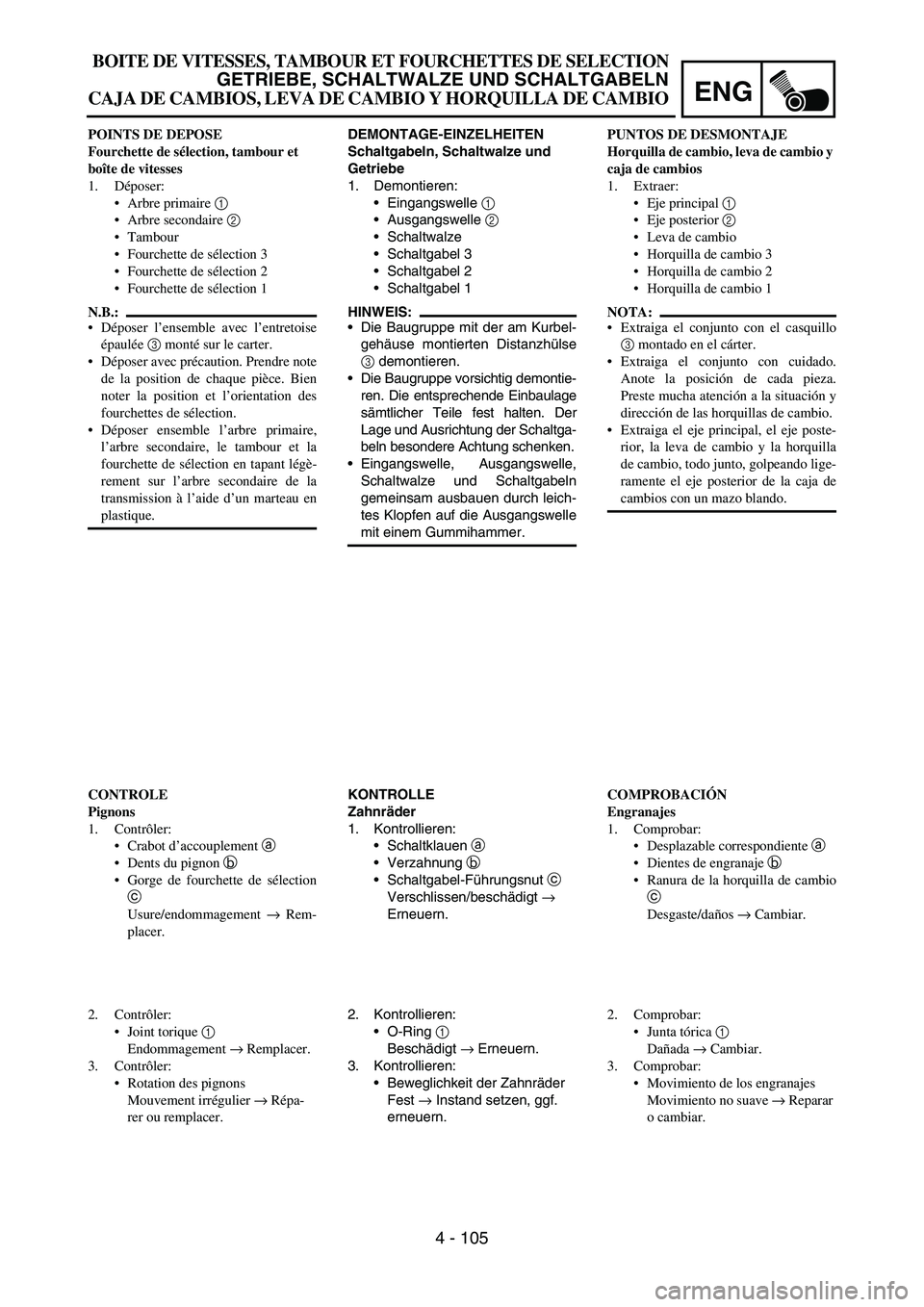

DEMONTAGE-EINZELHEITEN
Schaltgabeln, Schaltwalze und
Getriebe
1. Demontieren:
Eingangswelle
1
Ausgangswelle
2
Schaltwalze
Schaltgabel 3
Schaltgabel 2
Schaltgabel 1
HINWEIS:
Die Baugruppe mit der am Kurbel-
gehäuse montierten Distanzhülse
3 demontieren.
Die Baugruppe vorsichtig demontie-
ren. Die entsprechende Einbaulage
sämtlicher Teile fest halten. Der
Lage und Ausrichtung der Schaltga-
beln besondere Achtung schenken.
Eingangswelle, Ausgangswelle,
Schaltwalze und Schaltgabeln
gemeinsam ausbauen durch leich-
tes Klopfen auf die Ausgangswelle
mit einem Gummihammer.
KONTROLLE
Zahnräder
1. Kontrollieren:
Schaltklauen
a
Verzahnung
b
Schaltgabel-Führungsnut
c
Verschlissen/beschädigt
→
Erneuern.
2. Kontrollieren:
O-Ring
1
Beschädigt
→ Erneuern.
3. Kontrollieren:
Beweglichkeit der Zahnräder
Fest
→ Instand setzen, ggf.
erneuern. POINTS DE DEPOSE
Fourchette de sélection, tambour et
boîte de vitesses
1. Déposer:
Arbre primaire 1
Arbre secondaire 2
Tambour
Fourchette de sélection 3
Fourchette de sélection 2
Fourchette de sélection 1
N.B.:
Déposer l’ensemble avec l’entretoise
épaulée 3 monté sur le carter.
Déposer avec précaution. Prendre note
de la position de chaque pièce. Bien
noter la position et l’orientation des
fourchettes de sélection.
Déposer ensemble l’arbre primaire,
l’arbre secondaire, le tambour et la
fourchette de sélection en tapant légè-
rement sur l’arbre secondaire de la
transmission à l’aide d’un marteau en
plastique.
CONTROLE
Pignons
1. Contrôler:
Crabot d’accouplement a
Dents du pignon b
Gorge de fourchette de sélection
c
Usure/endommagement → Rem-
placer.
2. Contrôler:
Joint torique 1
Endommagement → Remplacer.
3. Contrôler:
Rotation des pignons
Mouvement irrégulier → Répa-
rer ou remplacer.PUNTOS DE DESMONTAJE
Horquilla de cambio, leva de cambio y
caja de cambios
1. Extraer:
Eje principal 1
Eje posterior 2
Leva de cambio
Horquilla de cambio 3
Horquilla de cambio 2
Horquilla de cambio 1
NOTA:
Extraiga el conjunto con el casquillo
3 montado en el cárter.
Extraiga el conjunto con cuidado.
Anote la posición de cada pieza.
Preste mucha atención a la situación y
dirección de las horquillas de cambio.
Extraiga el eje principal, el eje poste-
rior, la leva de cambio y la horquilla
de cambio, todo junto, golpeando lige-
ramente el eje posterior de la caja de
cambios con un mazo blando.
COMPROBACIÓN
Engranajes
1. Comprobar:
Desplazable correspondiente a
Dientes de engranaje b
Ranura de la horquilla de cambio
c
Desgaste/daños → Cambiar.
2. Comprobar:
Junta tórica 1
Dañada → Cambiar.
3. Comprobar:
Movimiento de los engranajes
Movimiento no suave → Reparar
o cambiar.
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO

ENG
4 - 107

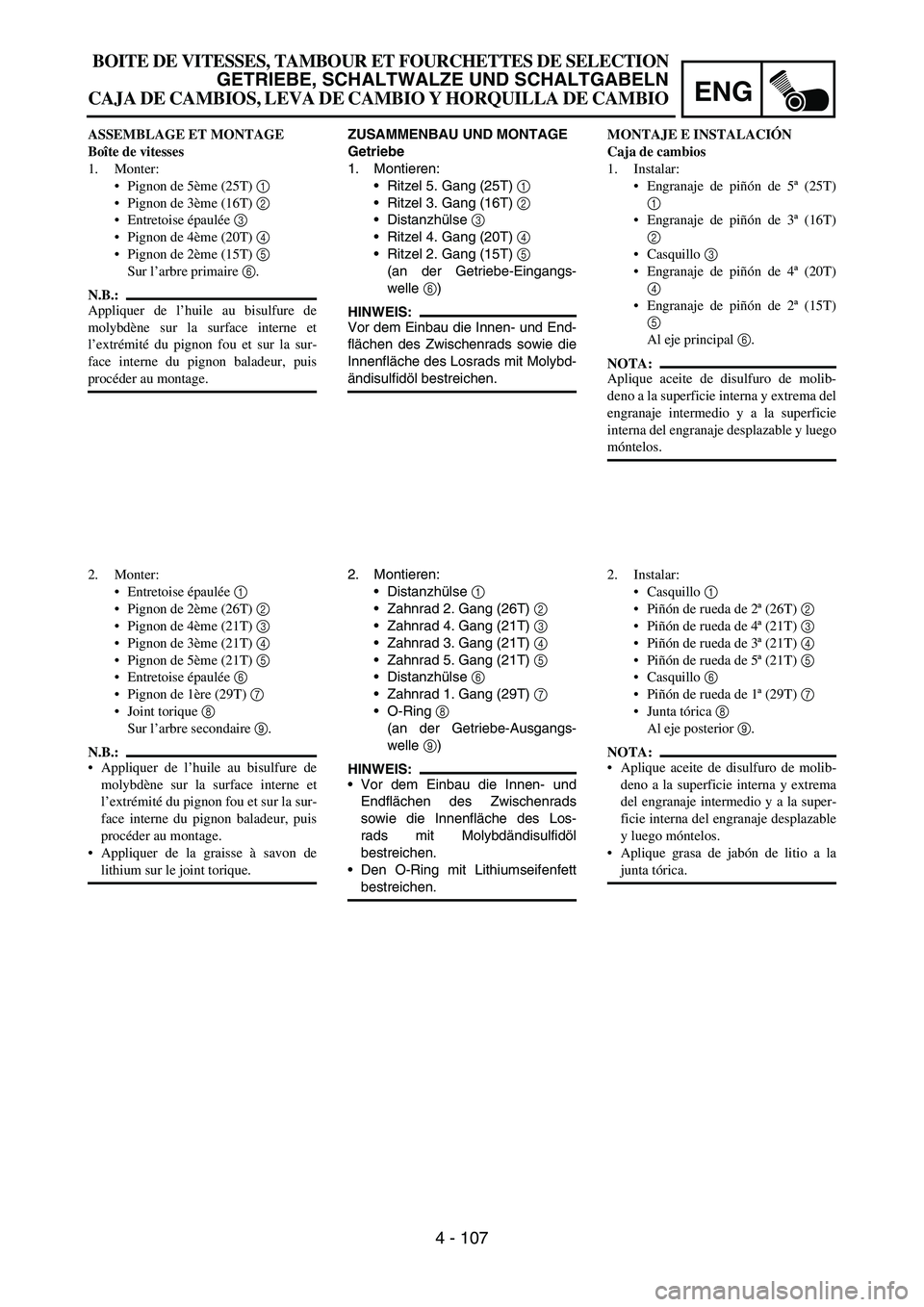

ZUSAMMENBAU UND MONTAGE
Getriebe
1. Montieren:
Ritzel 5. Gang (25T)
1
Ritzel 3. Gang (16T)
2
Distanzhülse
3
Ritzel 4. Gang (20T)
4
Ritzel 2. Gang (15T)
5
(an der Getriebe-Eingangs-
welle
6)
HINWEIS:
Vor dem Einbau die Innen- und End-
flächen des Zwischenrads sowie die
Innenfläche des Losrads mit Molybd-
ändisulfidöl bestreichen.
2. Montieren:
Distanzhülse
1
Zahnrad 2. Gang (26T)
2
Zahnrad 4. Gang (21T)
3
Zahnrad 3. Gang (21T)
4
Zahnrad 5. Gang (21T)
5
Distanzhülse
6
Zahnrad 1. Gang (29T)
7
O-Ring
8
(an der Getriebe-Ausgangs-
welle
9)
HINWEIS:
Vor dem Einbau die Innen- und
Endflächen des Zwischenrads
sowie die Innenfläche des Los-
rads mit Molybdändisulfidöl
bestreichen.
Den O-Ring mit Lithiumseifenfett
bestreichen. ASSEMBLAGE ET MONTAGE
Boîte de vitesses
1. Monter:
Pignon de 5ème (25T) 1
Pignon de 3ème (16T) 2
Entretoise épaulée 3
Pignon de 4ème (20T) 4
Pignon de 2ème (15T) 5
Sur l’arbre primaire 6.
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur la surface interne et
l’extrémité du pignon fou et sur la sur-
face interne du pignon baladeur, puis
procéder au montage.
2. Monter:
Entretoise épaulée 1
Pignon de 2ème (26T) 2
Pignon de 4ème (21T) 3
Pignon de 3ème (21T) 4
Pignon de 5ème (21T) 5
Entretoise épaulée 6
Pignon de 1ère (29T) 7
Joint torique 8
Sur l’arbre secondaire 9.
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur la surface interne et
l’extrémité du pignon fou et sur la sur-
face interne du pignon baladeur, puis
procéder au montage.
Appliquer de la graisse à savon de
lithium sur le joint torique.MONTAJE E INSTALACIÓN
Caja de cambios
1. Instalar:
Engranaje de piñón de 5ª (25T)
1
Engranaje de piñón de 3ª (16T)
2
Casquillo 3
Engranaje de piñón de 4ª (20T)
4
Engranaje de piñón de 2ª (15T)
5
Al eje principal 6.
NOTA:
Aplique aceite de disulfuro de molib-
deno a la superficie interna y extrema del
engranaje intermedio y a la superficie
interna del engranaje desplazable y luego
móntelos.
2. Instalar:
Casquillo 1
Piñón de rueda de 2ª (26T) 2
Piñón de rueda de 4ª (21T) 3
Piñón de rueda de 3ª (21T) 4
Piñón de rueda de 5ª (21T) 5
Casquillo 6
Piñón de rueda de 1ª (29T) 7
Junta tórica 8
Al eje posterior 9.
NOTA:
Aplique aceite de disulfuro de molib-
deno a la superficie interna y extrema
del engranaje intermedio y a la super-
ficie interna del engranaje desplazable
y luego móntelos.
Aplique grasa de jabón de litio a la
junta tórica.

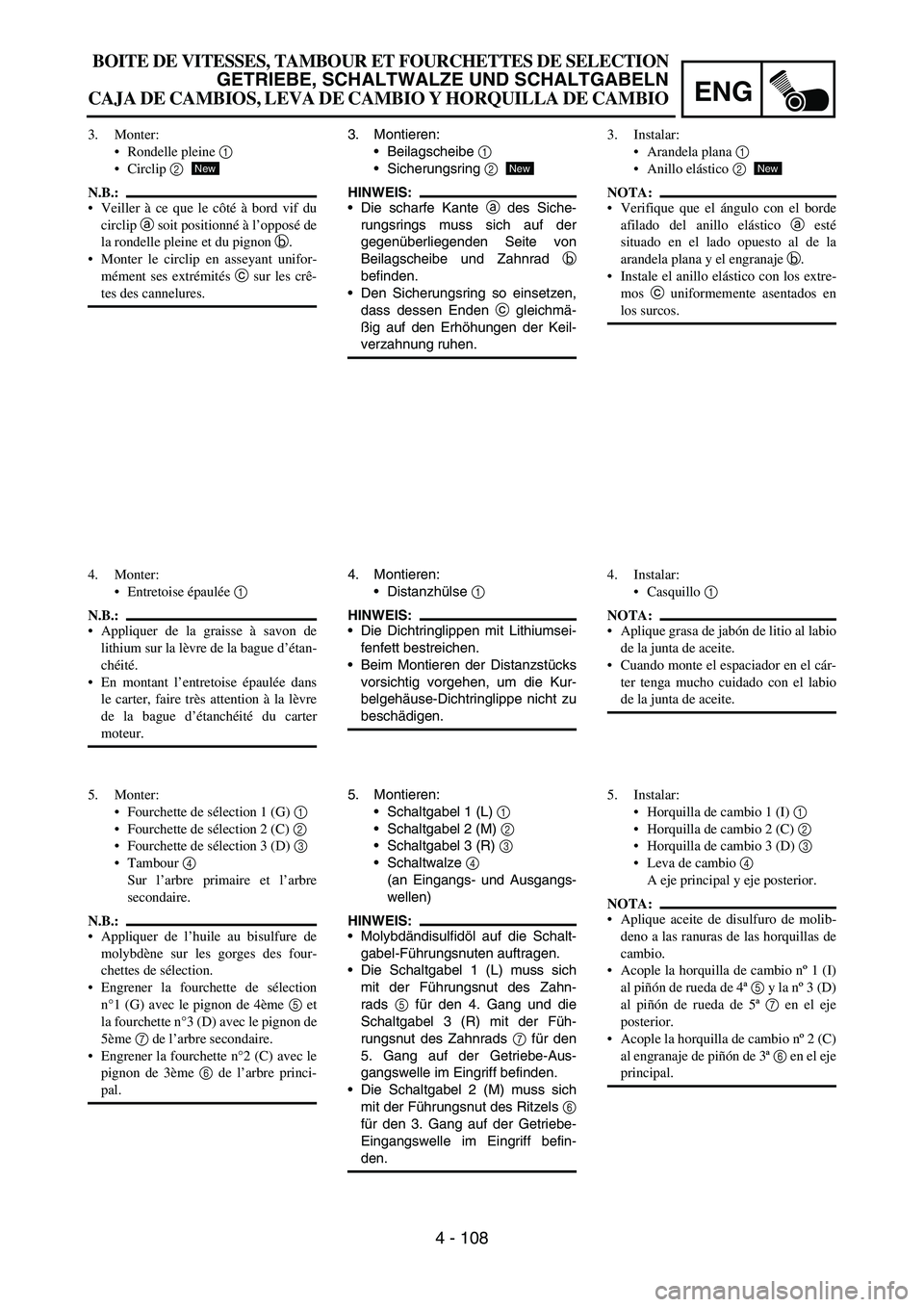

BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO

ENG
4 - 108
3. Montieren:
Beilagscheibe
1
Sicherungsring
2
HINWEIS:
Die scharfe Kante
a des Siche-
rungsrings muss sich auf der
gegenüberliegenden Seite von
Beilagscheibe und Zahnrad
b
befinden.
Den Sicherungsring so einsetzen,
dass dessen Enden
c gleichmä-
ßig auf den Erhöhungen der Keil-
verzahnung ruhen.
New
4. Montieren:
Distanzhülse
1
HINWEIS:
Die Dichtringlippen mit Lithiumsei-
fenfett bestreichen.
Beim Montieren der Distanzstücks
vorsichtig vorgehen, um die Kur-
belgehäuse-Dichtringlippe nicht zu
beschädigen.
5. Montieren:
Schaltgabel 1 (L)
1
Schaltgabel 2 (M)
2
Schaltgabel 3 (R)
3
Schaltwalze
4
(an Eingangs- und Ausgangs-
wellen)
HINWEIS:
Molybdändisulfidöl auf die Schalt-
gabel-Führungsnuten auftragen.
Die Schaltgabel 1 (L) muss sich
mit der Führungsnut des Zahn-
rads
5 für den 4. Gang und die
Schaltgabel 3 (R) mit der Füh-
rungsnut des Zahnrads
7 für den
5. Gang auf der Getriebe-Aus-
gangswelle im Eingriff befinden.
Die Schaltgabel 2 (M) muss sich
mit der Führungsnut des Ritzels
6
für den 3. Gang auf der Getriebe-
Eingangswelle im Eingriff befin-
den. 3. Monter:
Rondelle pleine 1
Circlip 2
N.B.:
Veiller à ce que le côté à bord vif du
circlip a soit positionné à l’opposé de
la rondelle pleine et du pignon b.
Monter le circlip en asseyant unifor-
mément ses extrémités c sur les crê-
tes des cannelures.
New
4. Monter:
Entretoise épaulée 1
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité.
En montant l’entretoise épaulée dans
le carter, faire très attention à la lèvre
de la bague d’étanchéité du carter
moteur.
5. Monter:
Fourchette de sélection 1 (G) 1
Fourchette de sélection 2 (C) 2
Fourchette de sélection 3 (D) 3
Tambour 4
Sur l’arbre primaire et l’arbre
secondaire.
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur les gorges des four-
chettes de sélection.
Engrener la fourchette de sélection
n°1 (G) avec le pignon de 4ème 5 et
la fourchette n°3 (D) avec le pignon de
5ème 7 de l’arbre secondaire.
Engrener la fourchette n°2 (C) avec le
pignon de 3ème 6 de l’arbre princi-
pal.3. Instalar:
Arandela plana 1
Anillo elástico 2
NOTA:
Verifique que el ángulo con el borde
afilado del anillo elástico a esté
situado en el lado opuesto al de la
arandela plana y el engranaje b.
Instale el anillo elástico con los extre-
mos c uniformemente asentados en
los surcos.
New
4. Instalar:
Casquillo 1
NOTA:
Aplique grasa de jabón de litio al labio
de la junta de aceite.
Cuando monte el espaciador en el cár-
ter tenga mucho cuidado con el labio
de la junta de aceite.
5. Instalar:
Horquilla de cambio 1 (I) 1
Horquilla de cambio 2 (C) 2
Horquilla de cambio 3 (D) 3
Leva de cambio 4
A eje principal y eje posterior.
NOTA:
Aplique aceite de disulfuro de molib-
deno a las ranuras de las horquillas de
cambio.
Acople la horquilla de cambio nº 1 (I)
al piñón de rueda de 4ª 5 y la nº 3 (D)
al piñón de rueda de 5ª 7 en el eje
posterior.
Acople la horquilla de cambio nº 2 (C)
al engranaje de piñón de 3ª 6 en el eje
principal.
BOITE DE VITESSES, TAMBOUR ET FOURCHETTES DE SELECTION
GETRIEBE, SCHALTWALZE UND SCHALTGABELN
CAJA DE CAMBIOS, LEVA DE CAMBIO Y HORQUILLA DE CAMBIO
